Светодиодная лента в ваз 2110

Как выбрать и установить светодиоды или диодные ленты на фары ваз 2110

В данной статье рассмотрим все вероятные варианты установки светодиодов либо диодных лент, которые используют в качестве Дневного света. Какие размещения ДХО соответствуют правилам а какие нет ?

В данной статье не будем уходить в технологию подключения и установки ходовых огней, а покажем, куда поставить дневные ходовые огни, посмотрим все вероятные варианты:

1: Ходовые огни размещаются на месте радиаторные решетки снизу:

2: Второй пример, когда уже используют светодиодные ленты. Располагают в нижней либо верхней радиаторной решетке.

3: В данном случае используют отдельные led-диоды, которые ставятся в радиаторную решетку по периметру.

4: Установка LED ленты либо отдельных светодиодов в фарах авто десятого поколения (вся коллекция):

5: Пятый пример, где в качестве ходовых огней используют Противотуманки, или огни ставятся конкретно перед фонарями:

Все примеры, не считая 4 и 5 вариантов, лишь из-за собственного расположения не могут подходить под требования дневных ходовых огней из регламента О БЕЗОПАСНОСТИ КОЛЕСНЫХ Тс.

Если рассматривать 4 и 5 вариант, как Дневные Ходовые Огни Авто ваз 2110, если все другие требования выполнены (маркировка, сила свечения, сертификаты и т.п.) это можно точно узнать при Диагностики авто , то это не значит, что данные световые огни легитимны.

По словам Сергея Рыбина (зам.начальника Департамента обеспечения безопасности дорожного движения МВД Рф), если у вас российская авто, либо иномарка, которая не оборудованная этими огнями, то вам полагается применять или противотуманные фары, или ближний свет фар в дневное время дня. Ставить ДХО своими руками Вы не сможете, т.к. это уже будет внесение замены в конструкцию авто. В общем, ситуация идентична с узакониванием ксенона.

Так, перед тем как сделать такой доработка, снова задумайтесь.

Как правильно подключить светодиодную ленту в машине. Делаем подсветку авто своими руками

Разбирая подключение светодиодной ленты в машине, главное не идти в разрез с правилами дорожного движения и здравым смыслом. В конце рассмотрим законность наружной светодиодной подсветки авто и возможные последствия при встрече с инспекторами ГИБДД.

Установка светодиодов на авто не требует особых знаний и навыков, поэтому дооснащение водители производят своими руками, зачастую без учёта специфики питания светодиодов. Неправильно подключенная лента, это краткий срок ее работы.

Разберем, как правильно провести светодиодную ленту в машину и как ее подсоединить.

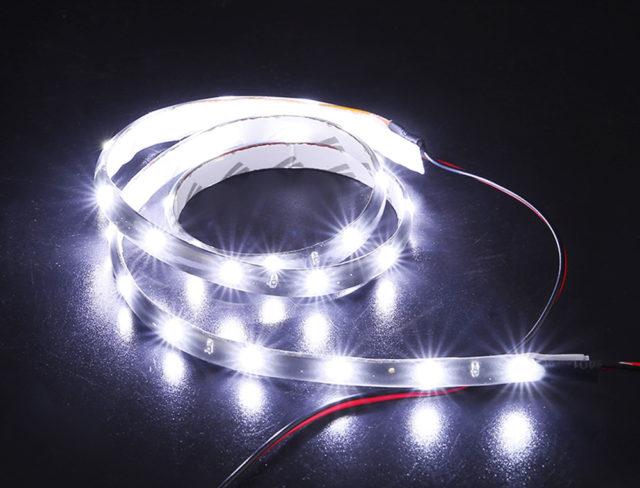

Выбираем ленту для машины

Постараюсь не лить воду, а кратко разберем на что обращать внимание при выборе светодиодной ленты.

Тип светодиодной матрицы

Светодиодная подсветка салона. Для подсветки салона автомобиля, включая багажник выбирайте — SMD 3528 60шт/м (размер одного светодиодного кристалла — 3,5×2,8мм). Почему она?

Во-первых мы получаем среднюю мощность 4,4-4,8 Вт на погонный метр со световым потоком порядка 250-300 Лм. При такой мощности светодиоды не требуют теплоотвода и светодиодная лента спокойно монтируется на пластиковые элементы. А светового потока достаточно для полноценного освещения любых элементов салона.

Если яркости вам не хватает — берите 120 шт/м.

Во-вторых это самая распространенная лента в продаже, покупаем в первом попавшемся магазине.

Варианты типа SMD 5050, 5630, 5730 не подойдут ввиду высокой мощности. Неприятно высокая яркость и необходимость монтировать но теплоотвод, делает их не самым удачным выбором для светодиодной подсветки салона машины.

Наружное освещение автомобиля. Тут включаем голову. Если LED подсветка под днищем авто, можно выбрать светодиоды помощнее — SMD 5050 30/60 шт/м. Алюминиевый профиль будет нашим теплоотводом (про монтаж дальше). Для светодиодной подсветки номера машины или (не дай бог) фар головного света — это плохой выбор. Подобная светодиодная подсветка будет приманкой для инспекторов ГИБДД (про правила установки и штрафы читайте в конце статьи).

Обычные светодиоды или RGB — разницы нет. RGB чуть дороже, ее сложнее подключать и требует дополнительно контроллера управления (подробнее про подключение RGB ленты). Зато она позволяет менять цвет подсветки.

Класс защиты

В продаже преимущественно три класса защиты – IP20, IP65, IP68.

  • IP20 – открытая лента без защитных покрытий, подходит для использования внутри сухих помещений. Боится влаги, пыли, любых механических воздействий.
  • IP65 – с защитным силиконовым слоем, способным защитить от конденсата.
  • IP68 – герметичные водонепроницаемая светодиоды, которые можно размещать на днище автомобиля.

Для светодиодной подсветки бардачка или низа торпеды подойдет и IP20, если ее никто не будет дергать и поливать водой.

Для подсветки остальных элементов желателен класс IP 65-68.

Монтируем светодиодную ленту своими руками

Снаружи на машину

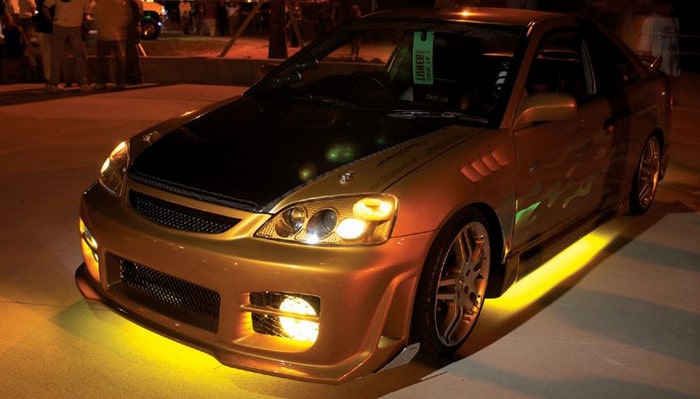

Любая наружная подсветка автомобиля это агрессивные условия работы. Выбираем класс защиты не ниже IP65, ленту монтируем на клей, с дополнительным креплением пластиковыми стяжками.

Для светодиодной подсветки днища машины выбираем ленту класса SMD 5050 или любую другую, мощностью более 10 Вт/м. Для подобной мощности необходим теплоотвод. Как показывает опыт, самый надёжный способ монтажа — алюминиевый профиль, фиксированный к корпусу, на который уже пластиковыми хомутами и клеем крепится диодная лента. Такой способ установки исключает перемыкание проводки крепёжными элементами, но добавляет дырок в кузове авто (если вы крепите профиль саморезами).

Читать еще:  Объем двигателя ваз 2107

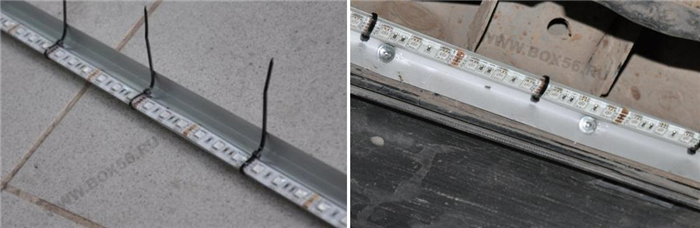

Сразу к кузову ленту крепить нельзя. Вы не добьетесь хорошего примыкания (будет плохой теплоотвод), появятся провисания — а это до первой ветки на дороге.

Для светодиодной подсветки номерного знака своими руками подойдут ленты с торцевым свечением, направленным под 90° к плоскости ленты, как на рисунке ниже. Что позволит смонтировать ее в плоскости номерного знака.

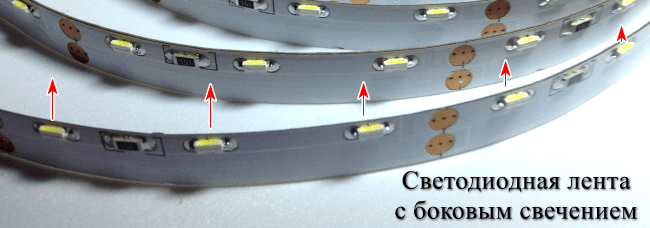

Светодиодная лента с боковым свечением

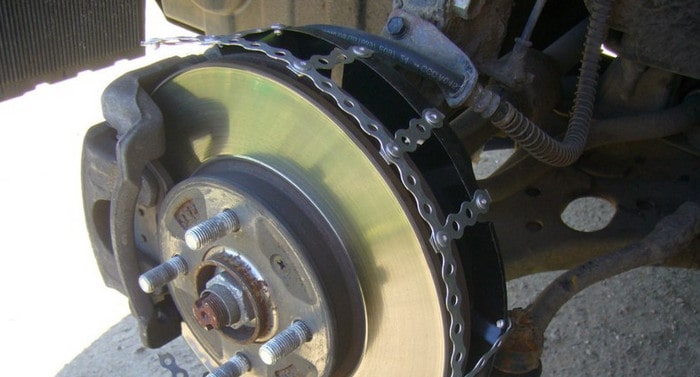

Подсветка колес машины выполняется по торцу тормозного диска. Срок службы такой светодиодной подсветки ограничен, тормозные диски прогреваются при работе до 80-130 градусов, быстро убивая LED ленту.

На тормозной диск светодиодная лента монтируется только на термостойкий клей, с выводом проводки в подкапотное пространство.

Если есть внутренний защитный кожух диска — монтируйте на него, такая LED подсветка проживет намного дольше.

В салоне авто

Подсвечивая салон, берите светодиоды малой мощности. Излишняя яркость — дискомфорт при езде. Какие есть варианты:

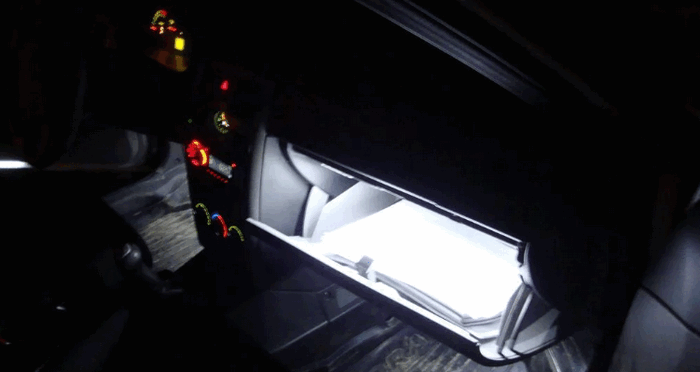

  • Подсветка бардачка. Если есть штатная подсветка, то можно подключиться к существующему концевику, чтоб светодиодная подсветка включалась при открытии.
  • Подсветка приборной панели машины. Важно не переборщить с мощностью, иначе подсветка будет бить в глаза. Подойдет любая маломощная лента с минимальным классом защиты.

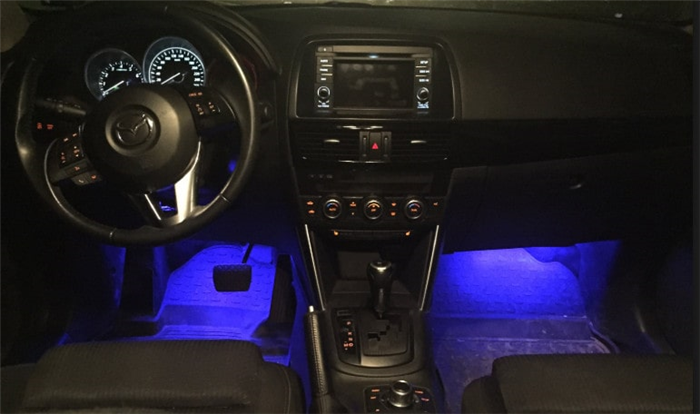

  • Подсветка ног под торпедой. Монтируем снизу на торпеду, подключаем к концевику двери, чтоб светодиодная подсветка включалась только при открытии двери.

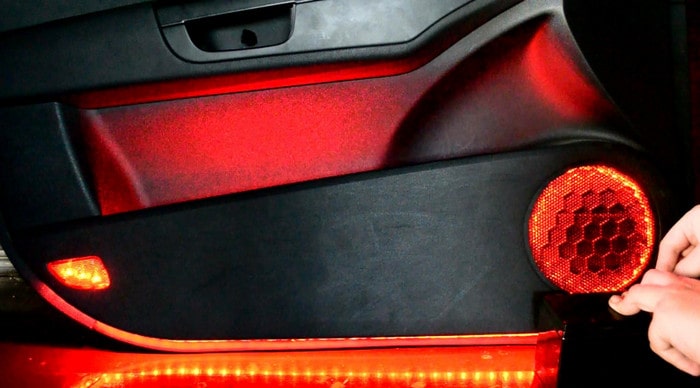

  • Низ двери и аудиокарманы дверей. Как и подсветка ног, подключаемся через концевик дверей, для срабатывания при открытии двери (про подключение ниже).

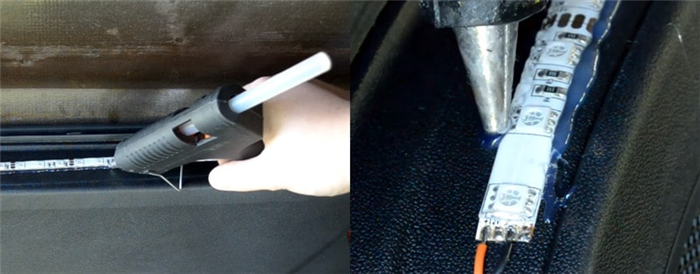

В салоне автомобиля светодиодную ленту можно крепить на собственное клеящееся покрытие. Место установки обезжириваем и дополнительно фиксируем крепление термоклеем, как показано ниже.

Как правильно подключить светодиодную ленту в машине

Подключать светодиоды в автомобиле можно к бортовой сети либо напрямую к аккумулятору (нежелательно, об этом дальше).

Бортовая электрическая сеть машины не соответствует номинальным параметрам питания светодиодов, поскольку напряжение, снимаемое с аккумуляторной батареи, достигает 14,5 Вольт. Для светодиодов это не фатально, но существенно сокращает срок эксплуатации.

Второй фактор риска непосредственного включения в бортовую сеть – внушительные перепады по току. В любом автомобиле есть агрегаты со значительным отбором мощности аккумулятора – стартер, головное освещение, кондиционер, электроусилитель руля. Они потребляют сотни Ватт, а токи достигают десятков Ампер.

Наверняка вы замечали, как во время запуска двигателя гаснут фары, отключается магнитола, бортовой компьютер, а включение кондиционера «просаживает» громкость музыки. И это при разделении линий проводки через распределительную коробку и наличии стабилизаторов тока в аппаратуре.

Используйте стабилизатор

Любой светодиод способен длительно функционировать только в узком диапазоне токов и напряжений. Например, светодиодный элемент SMD 3528 требует для питания 2,8-3,4В и 0,02А. Благодаря ограничительным резисторам на самой ленте они комфортно себя чувствуют только при напряжении сети 12В.

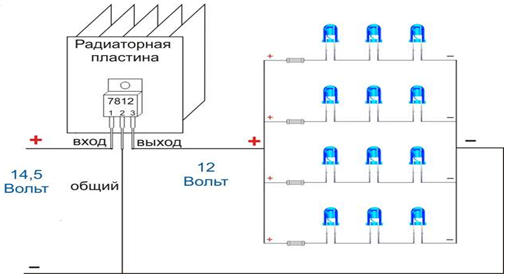

Для подключения светодиодной ленты к 12V автомобиля используйте стабилизатор, подключается он в разрыв плюсового провода от аккумулятора. Можно собрать его своими руками. Ниже схема на примере стабилизатора напряжения LM 7812. Он имеет выходное напряжение 12В и выдает ток до 1А. Это устаревшая модель, требует дополнительного охлаждения.

Более современные импульсные стабилизаторы будут хорошей заменой устаревшим аналогам. Вот характеристики обычного импульсного стабилизатора с Aliexpress:

  • Широкий диапазон входного (4-36В) напряжения и регулируемое выходное (1-36В);
  • регулируемый выходной ток (0-5А);
  • защита от перегрева и короткого замыкания;
  • заявлен широкий диапазон рабочих температур -40 +80 градусов;
  • КПД преобразования 96%;
  • стоят на али в районе 3-4$ (220-270 рублей).

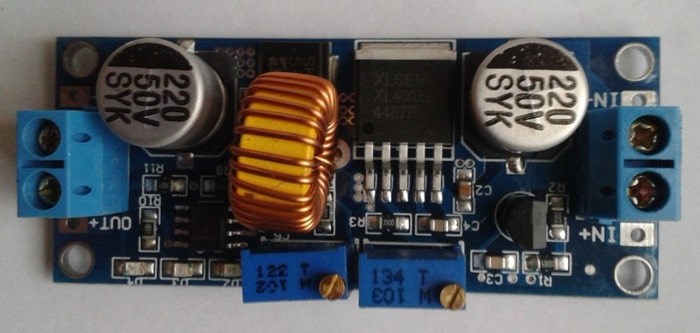

Импульсный стабилизатор 12В

Подключение RGB ленты

Помните , есть перечень цветов освещения, которые допускается использовать на автомобиле. Нарушение правила влечет лишение прав, с конфискацией световых приборов. Про законность установки подсветки читайте ниже.

При подключении RGB ленты, в цепь добавляется RGB контроллер, который регулирует питание каждого цветового светодиода и позволяет получать любой цвет. Он подключается после стабилизатора, перед RGB лентой.

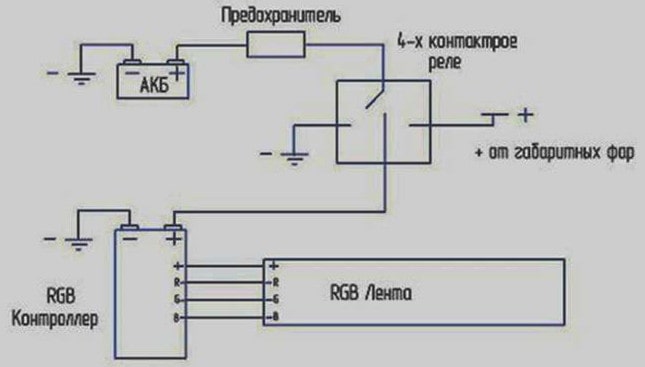

Схема подключения РГБ ленты в автомобиле

При подключении диодной ленты в авто следует избегать ее изгибов. Любой излом приведет к разрыву токопроводящего покрытия. Если нужен резкий поворот — делайте разрыв и подключайте концы коннекорами.

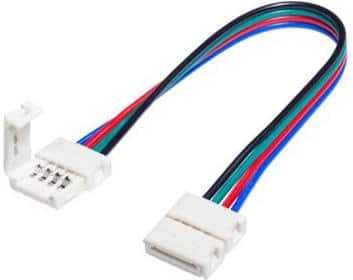

Используйте коннекторы

Спайка — самый надежный метод крепления проводки, но это не всегда удобно. В условиях ограниченного пространства всегда есть риск повредить обшивку салона машины раскалённым жалом паяльника, да и паять в позе акробата не комфортно. Для соединения отрезков можно смело использовать коннекторы с заранее напаянными проводами.

Они плотно зажимают контакты и достаточно надёжны даже в условиях постоянной вибрации. А вот места таких соединений, расположенных снаружи автомобиля, лучше залить герметиком или термоклеем. Если для прокладки проводки светодиодной ленты в корпусе машины пришлось делать дополнительные отверстия, тщательно обработайте их антикоррозийным составом и, по возможности, герметизируйте. Места соединения проводов для надёжной изоляции следует закрывать термоусадочной трубкой.

Читать еще:  Ваз 21099 первая машина

Законность наружной подсветки и штрафы

В нашей стране законы трактуются в пользу трактующего. Формулировки размыты и могут быть интерпретированы двояко. Что нужно знать.

Прямого запрета на установку подсветки днища машины нет. Но есть ряд пунктов, позволяющих придраться к вам и противопоставить им, к сожалению, нечего.

Внесение непредусмотренных изменений в конструкцию автомобиля

Постановление Правительства РФ от 23.10.1993 N 1090 (ред. от 27.08.2018) «О Правилах дорожного движения». Приложение: Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Пункт 7.18.

В конструкцию транспортного средства внесены изменения без разрешения Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации.

Получить официально разрешение на установку подсветки нереально (несертифицированный элемент). Наказание за нарушение: предупреждение или штраф 500 рублей.

Это самый лояльный пункт, по которому к вам могут придраться. Зачастую отделаетесь предупреждением.

Нарушение правил установки световых приборов

Под этот пункт вы попадете, устанавливая светодиодную подсветку машины запрещенных цветов.

Согласно ПДД РФ, раздел 3.6. Внешние световые приборы. Запрещается установка:

Спереди — световых приборов с огнями любого цвета, кроме белого, желтого или оранжевого;
Сзади — фонарей заднего хода и освещения номерного знака с огнями любого цвета, кроме белого, и иные световые приборы с огнями любого цвета, кроме красного, желтого или оранжевого.

Если коротко, то разрешено:

  • Спереди только белый, желтый и оранжевый цвет;
  • сзади — подсветка номера только белым, остальное — только красным, желтым или оранжевым.

Нарушение этого пункта ПДД влечет лишение водительского удостоверения на срок от 6 месяцев до года.

Установка без разрешения устройств для подачи специальных световых сигналов

КоАП РФ Статья 12.5. Управление транспортным средством при наличии неисправностей… пункт 4.

Управление транспортным средством, на котором без соответствующего разрешения установлены устройства для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации).

Это самый опасный пункт и при желании злобного инспектора, любое дополнительное освещение машины может быть подогнано под эту формулировку. На практике применяется очень редко (если только вы не поставили в радиатор красную мигающую ленту, такой вариант однозначно расценят как спец. сигнал). Оспорить через суд сложно, но можно, заменив наказание штрафом в 500 рублей.

Нарушение предусматривает лишение прав на срок от года до полутора лет, с конфискацией устройств, для подачи сигнала.

Инструкция подключения светодиодной ленты для автомобиля: способы и советы

Использование светодиодной ленты для тюнинга – оригинальное решение, к тому же это безопасный и доступный вариант. Подключить светодиодную ленту в машине сможет каждый владелец, только перед началом работы надо изучить правила и варианты установки.

Где можно разместить ленту

Размещение светодиодной ленты доступно в нескольких местах:

  • Панель приборов. Для этих мест не стоит покупать упаковку или целую ленту. Подойдут и остатки от предыдущих установок.
  • Двери. Очень удобно, когда размещена лента на нижней части для освещения выхода.
  • Багажник, капот. При открытии крышки багажника, лампочки освещают всю площадь, и сразу находится предмет поиска или видно, куда можно поместить сумки.
  • Нижняя часть фар. Кроме красоты, улучшение видимости ближнего света.
  • Днище, пороги. Придает явление парения автомобиля в воздухе.

Правила установки

Чтобы верно подключить светодиодную ленту в автомобиле, надо работу осуществлять по правилам:

  • Методом прикладывания определить нужный отрезок.
  • Лента содержит специальные метки, по которым стоит производить обрезание.
  • Определиться с местом расположения проводов питания. Если возможно, то лучшим вариантом будет проводку спрятать. Иногда требуется дополнительное просверливание отверстий. Так будет надежнее и красивее.
  • К каждой полосе надо провести подключение. Можно это сделать коннекторами, но надежней пайкой. Коннекторы образуют после защелкивания маленькую площадь соединения, что приведет к нагреву, деградации и ухудшению качества свечения.
  • Если полоса в силиконе, то требуется зачищение контактных площадок.
  • Провода должны быть зачищенными, но не сильно длинными, так как излишний изгиб приведет к соприкосновению проводов между собой. Поэтому лишнее убирается, остаются короткие концы.
  • Чтобы пайка не отвалилась, заливается это место термоклеем и надеть термоусадку. Такая защита позволяет производить изгиб конструкции.
  • Если автомобильная светодиодная лента содержит защиту IP68, то, после работ подключения, надо провести работу по герметизации.

Материал и инструменты

Светодиодная лента для авто вводится при использовании следующих материалов и инструментов:

  • Светодиодная полоса. Не надо покупать дешевые варианта, так как они быстро ломаются. Если хочется постоянно изменять цвет, то надо покупать ленту RGB. Но для переключения цвета потребуется контроллер.
  • Для отрезания нужного отрезка понадобятся ножницы.
  • С целью подключения потребуется кабель.

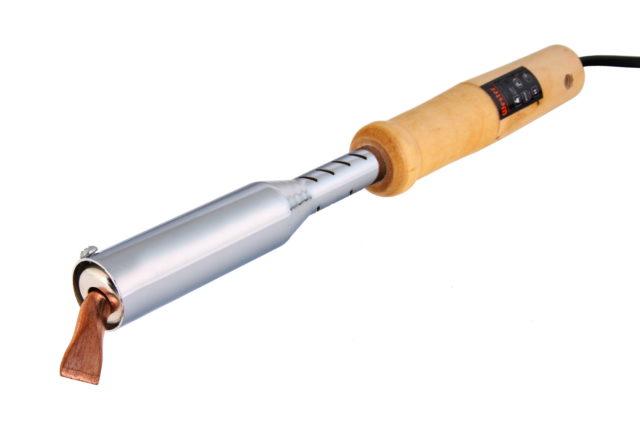

  • Для припаивания паяльник, канифоль, припой.
  • Блок питания. Он должен подходить по мощности, типу ленты. Нужен для защиты аккумулятора от разряда.
  • Коннекторы (если решили проводить подключение с ними). Для надежности стоит купить постоянные коннекторы, а не «крокодилы». Они должны закручиваться отверткой, обеспечивая полный контакт.
Читать еще:  Ваз 2107 защита от слива

Как установить и подключить светодиодную ленту в машине своими руками

Монтаж и подсоединение светодиодной полосы на автомобиль займет некоторое время, но эту работу, возможно, совершить своими руками без привлечения дополнительной силы.

Вариант установки без вмешательства в электросеть

Гибкая светодиодная лента может подключаться, минуя электросеть. Для примера проводится установка RGB ленты. Она влагостойкая на четыре контакта.

Для работы нужны следующие материалы: коннектор (4 шт) или паяльник, контроллер 12 В, кабель многожильный с такими цветами как у контролера, акрипласт кремнийорганический.

Установка проводится под панель приборов в салоне. Порядок действий:

  • отрезать полосу нужной длины согласно особым отметкам;
  • спаять контакты или скрепить коннекторами;
  • если проводилась паяние, на ее местах произвести обработку силиконовым клеем;
  • клеевой стороной полоса накладывается на нужное место;
  • проводки скрываются под обшивкой;
  • края подсоединяются к контроллеру;
  • используя зарядку с телефонного аппарата, один кабель припаивается к предохранителю, 2-ой – к ушку с правой стороны, уже после блок-корпус закрывается и вводится в управляющее устройство;
  • зарядный прибор вставляется в прикуриватель.

Включение через линейный стабилизатор

Перепады в яркости подсветки можно избежать при условии подключения линейного стабилизатора. А именно интегральная микросхема играет важную роль.

Но, чтобы система работала стабильно, надо следить за напряжением. Оно не должно опускаться ниже 14 Вт. Такой запас напряжения обеспечит полноценную работу LM7812, на базе которого основа стабилизатор.

Альтернативой может служить стабилизатор LM317. Он регулируемый и имеет высокие условия. В нем имеется резистор, которым настраивается напряжение выходом в 11В. Это создает оптимальные условия для работы аккумулятора в 12,3 В.

Рекомендуем посмотреть видео по теме:

Подключение через импульсный стабилизатор

Подключение питания через импульсный стабилизатор проводится тоже через предохранители. Такой стабилизатор представляет собой мини-коробочку с микросхемой LM2596.

Подключение к такому стабилизатору не требует настройки, только проводится работа по припаиванию проводов на вход и выход.

Если блоком управления подавать 10 В, то возрастет период работы светодиодов. Напряжение регулируется отверткой.

Способ подключения к аккумулятору

К аккумулятору подсоединение проводится через стабилизатор или напрямую. Продолжительность эксплуатации находится в зависимости от мощности лампочек и аккумулятора. При прямом подключении минус соединяется с минусом, плюс с плюсом.

Подключаем в фары

Led лента может устанавливаться сверху фары. При таком методе не требуется снятия фары, но стоит учесть минусы нанесения: не очень красивое оформление, загрязнение элемента, скопление снега, нарастание льда.

Процесс подключения под фары трудоемок. К тому же надо снимать фару и разгерметизировать. После поклейки снова проводится герметизация. В противном случае будет проходить влага под стекло фары.

При данном методе подсветка смотрится очень красиво.

Светодиодная лента в ваз 2110

Автомобильные схемы
Автомобильные схемы электрических соединений
Основные обозначения элементов
Определение сопротивления резистора по цветовой маркировке
Калькулятор расчета резистора для светодиодов
Плавное включение и выключение светодиодов на микроконтроллере
Простая схема плавного включения и выключения светодиодов
Стабилизатор тока для светодиодов
Схема регулировки яркости светодиодов (диммер)

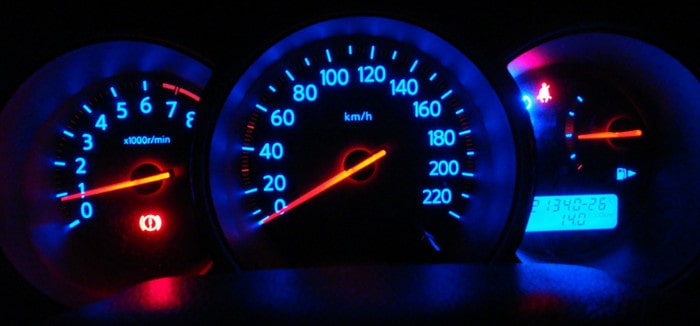

Светодиодная подсветка приборной панели ВАЗ-2110-12

Ранее (около 1,5 года назад) лампочки в патронах были перепаяны на светодиоды и стёрт зелёный светофильтр, но не равномерность белой подсветки меня окончательно замучала и было решено всё переделать.

Понадобилось следующее:

– Светодиодная лента 0,5м с 60-ю SMD светодиодами 3528 (1210) (белая)
– 4 красных светодиода 3мм + 4 резистора 680 Ом
– 1 белый светодиод 5мм + 1 резистор 680 Ом
– Флюс ЛТИ-120
– Припой
– Тонкие проводочки для соединения между собой св.ленты.
– Паяльник
– Блок питания 12В для проверки подсветки

Первым шагом была разборка приборной панели (VDO). Тут сложностей не возникло и думаю отдельно описывать не стоит.

Затем начал отрезать и приклеивать кусочки светодиодной ленты и спаивать их между собой. Сперва выбрав неправильное положение кусочков ленты между участком от 0 до 40 км/ч было ощущение “недоосвещённости” этого участка. Переделав расположил как на фото и каждый участок засветился идеально ровным светом, чем был очень доволен 🙂 Экранчик подсветил 5мм белым светодиодом.

После этого собрал приборную панель, поставил на место и подключил. Дело было вечером и включив подсветку я снова приятно удивился яркостью и чёткостью! Придирчиво посмотрев и подумал, что нужно было сразу подсветить стрелки 3мм красными светодиодами, т.к. они были достаточно тусклыми на фоне столь яркой общей подсветки.

Приборка снова была снята 🙂

Были куплены 4 светодиода 3мм яркостью 1300 мКд и инсталлированы в приборку. Для того, чтобы красный цвет с диода по бокам не попадал на общую подсветку панели, одел на светодиод термоусадку. Вот собственно и всё, что было сделано. Результат мне очень нравится 🙂

Ещё фото:
