Подключение стеклоподъемников лада гранта

Что делать, если на Лада Гранта не работают стеклоподъемники

Многие владельцы замечали, что на Лада Гранта лифтбек не работают стеклоподъемники (ЭСП) уже с первых дней эксплуатации. Эта проблема свойственна и для кузова седан. Мы решили разобраться с основными причинами, почему не работает электростеклоподъемники.

Электросхема стеклоподъемников Лада Гранта

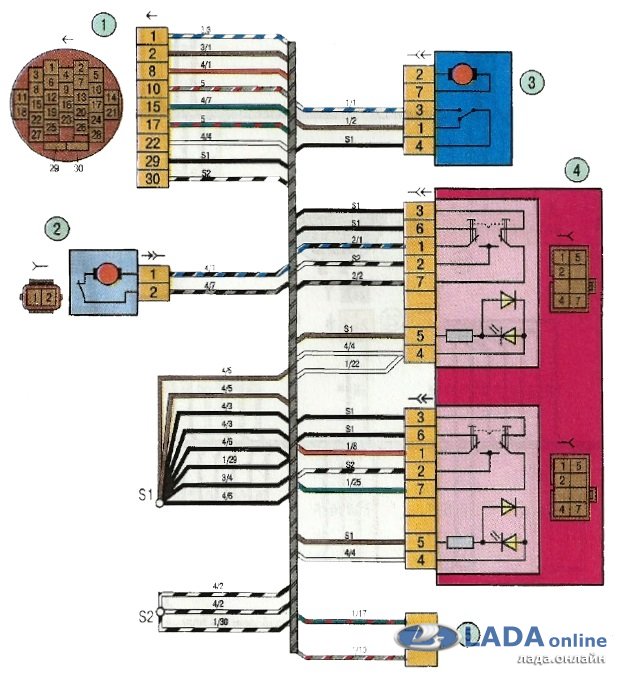

Схема жгута проводов левой двери: 1 – колодка к заднему жгуту проводов; 2 – электродвигатель стеклоподъемника; 3 – замок двери; 4 – блок переключателей; 5 – к динамику.

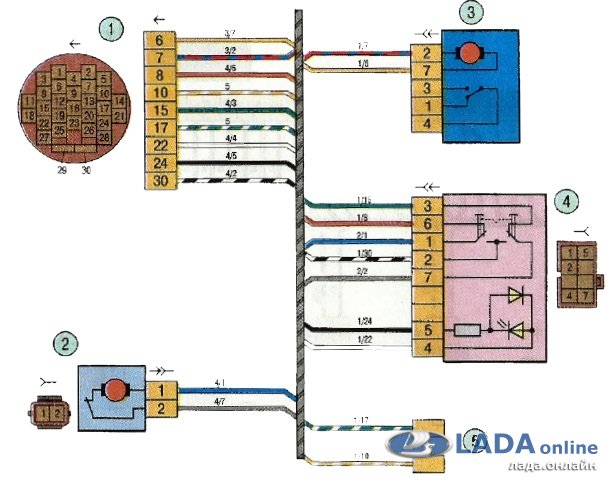

Схема жгута проводов правой передней двери: 1 – колодка к заднему жгуту проводов; 2 – электродвигатель стеклоподъемника; 3 – замок двери; 4 – кнопка стеклоподъемника; 5 – к динамику.

Порядок действий, если не работает стеклоподъемник

1. В монтажном блоке проверить предохранитель электростеклоподъемников (F2, 30A) и реле электростеклоподъемников (К2).

2. Снять обшивку двери и проверить напряжение на клеммах моторчика, используя мультиметр или тест-лампу на 12В.

Если напряжения нет, тогда проверяем исправность:

  • кнопки стеклоподъемника
  • проводки (соединение разъемов)
  • блока управления электропакетом (центральный блок кузовной электроники), который устанавливается на “люкс” комплектациях автомобиля
  • блока центрального замка

Если на моторчик ток приходит, но стекло не двигается, то причины может быть несколько:

  1. неисправность моторчика стеклоподъемника (например, западение/залипание щеток двигателя привода, износилась пластиковая шестерня в редукторе)
  2. перетерся тросик стеклоподъемников
  3. стекло зажато (перекос)

По результатам опроса “что было причиной неисправности электростеклоподъемников” выяснилось:

  1. в 50% случаев проблема была в электродвигателе стеклоподъемника
  2. у 22% причина была в тросике стеклоподъемников
  3. остальные 28% разделились на части (перекос стекла, неисправности в кнопке стеклоподъемников и проводке)

Фотоинструкция по установке электростеклоподъемников “ГРАНАТ” в передние двери автомобилей LADA Kalina и LADA Granta

Вас может заинтересовать

Вы смотрели

В приводимой инструкции описан процесс установки электростеклоподъемника в передние двери автомобиля Lada Kalina. Их установка в передние двери автомобилей семейства Lada Granta аналогичен, за исключением некоторых особенностей, которые также описаны в данной статье.

Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом.

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.

Читать еще:  Установка салонного фильтра лада гранта

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания. Демонтируем штатный стеклоподъемник.

Установка показана на стенде с вырезом с внешней стороны двери для демонстрации некоторых ньюансов монтажа.

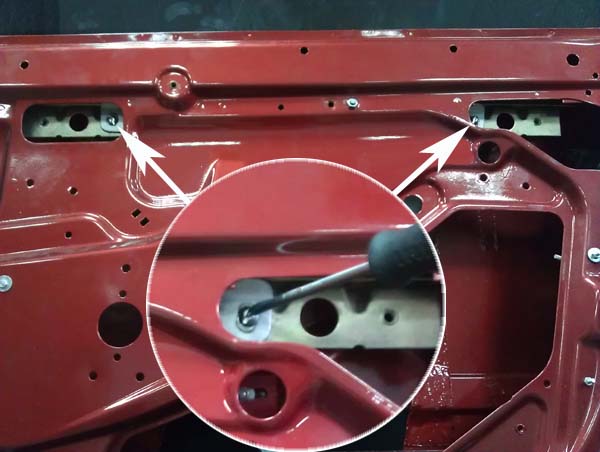

Сверлим отверстие в верхней части двери (координаты указаны в инструкции), нижние отверстия используем штатные.

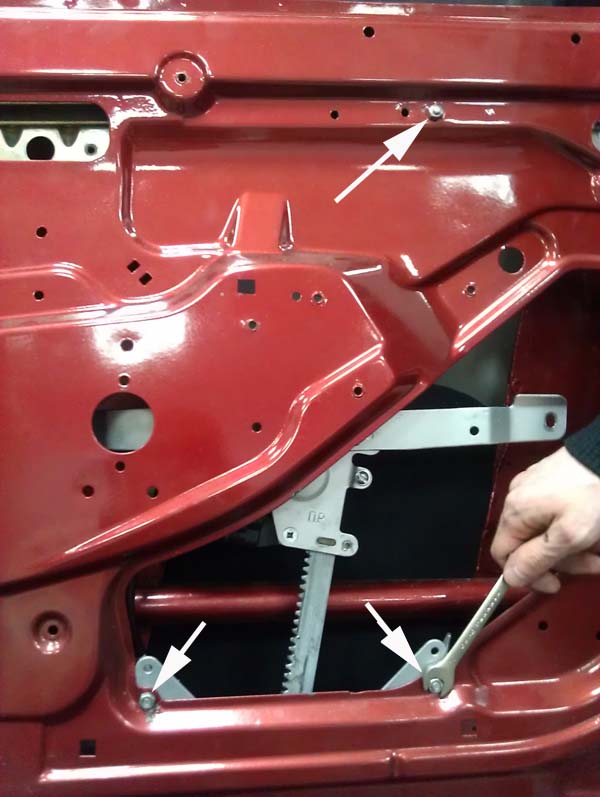

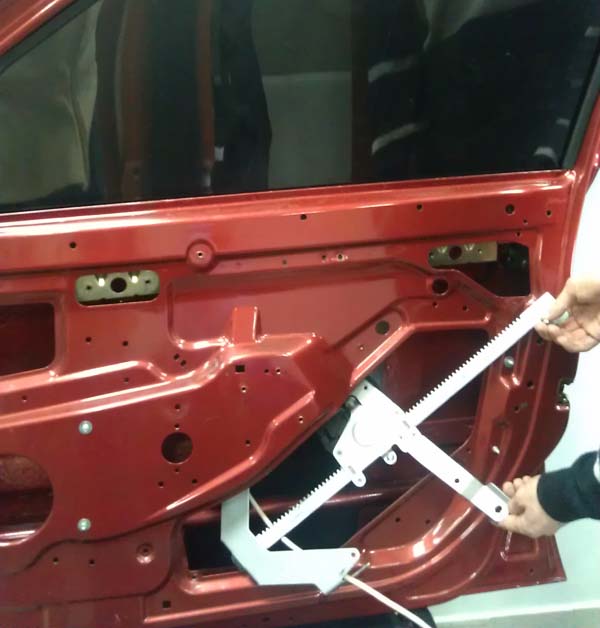

Вставляем механизм в отверстия (показаны стрелками) и накручиваем гайки М10, затягиваем ключом.

Включением моторедуктора поднимаем каретку максимально вверх, совмещаем отверстия на каретке и стеклодержателе, фиксируем винтами.

Установка электростеклоподъемника в Lada Granta

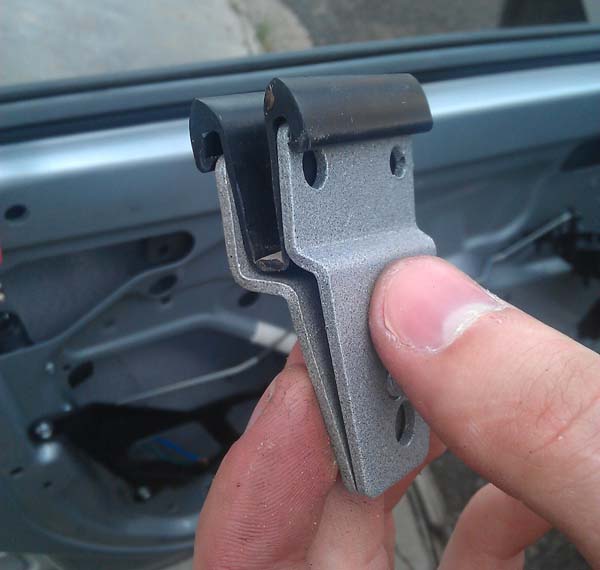

Особенностью установки электростеклоподъемника на Lada Granta является крепления стекла к каретке используя кронштейны из комплекта поставки (показан на фото).

Резиновая прокладка используется от штатного тросового стеклоподъемника.

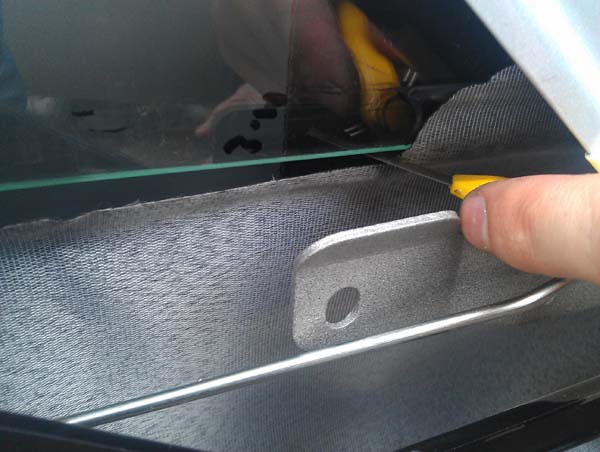

Для установки кронштейна потребуется подрезать штору приклееную к стеклу.

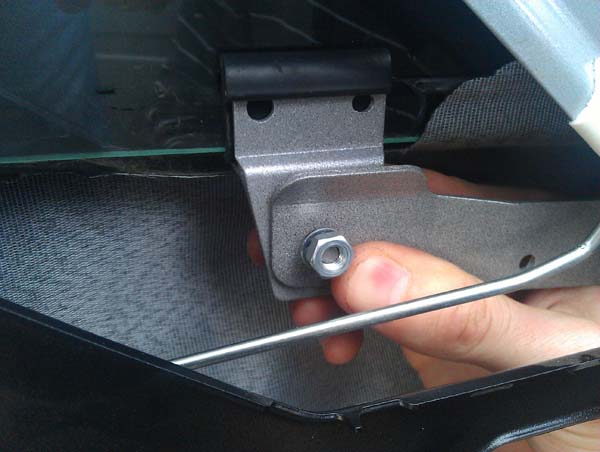

Закрепляем кронштейн на каретке.

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

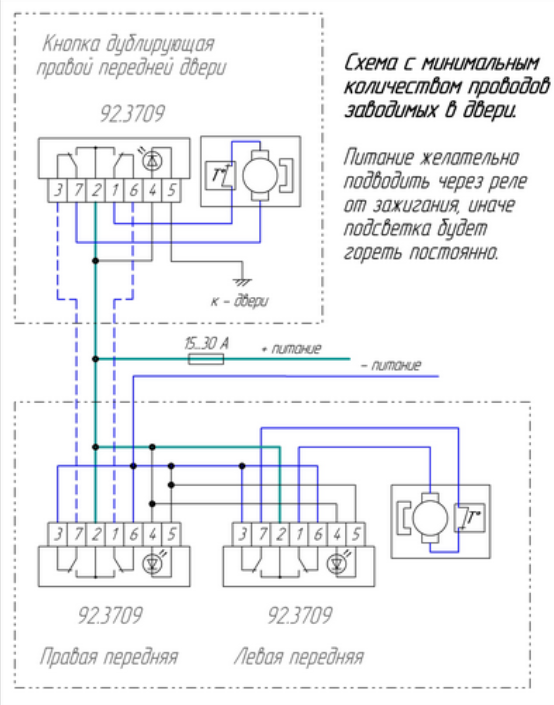

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Купить электрические стеклоподъемники “Гранат” для LADA Kalina и LADA Granta Вы можете в нашем интернет-магазине.

Читать еще:  Рулевая рейка mitsubishi lancer 9

Установка стеклоподъемников на Лада Гранта

Сегодня мы решили опубликовать пошаговую инструкцию по установке электростеклоподъемников на Лада Гранта своими руками. Материал был подготовлен специалистами в области данной автомобиля.

Учитывая тот факт, что обычно детали устанавливаются высококвалифицированными работниками сервисных центров, лучше всего внимательно изучить инструкции, которые касаются эксплуатации авто, а также инструкции к новым подъемникам окон, для того, чтобы быть уверенным в максимально точном выполнении всех элементов операции по замене механизмов.

Также не забывайте об отключении аккумулятора на время проведения работ. Может случиться такое, что возможность отключения аккумуляторной батареи будет отсутствовать, в таком случае выход остается один – удаление предохранителей цепей, которые подключены к электроподъемникам, а также к освещению авто.

– набор новых подъемников стекол для двери Лады Гранта.

– специальный блок управления и переключателей устанавливаемого устройства.

– разъемы и провода для подключения деталей.

Как установить электростеклоподъемники на Гранту своими руками

1. Первым делом нужно снять обшивку двери автомобиля.

2. Теперь нужно сделать демонтаж механического стеклоподъемника для последующей установки электростеклоподъемника.

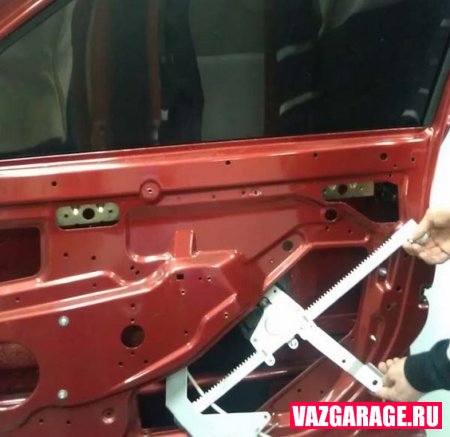

3. Устанавливаем электро-стеклоподъемник на Лада Гранта.

Для этого используем монтажные элементы на которых крепился механический стеклоподъемник.

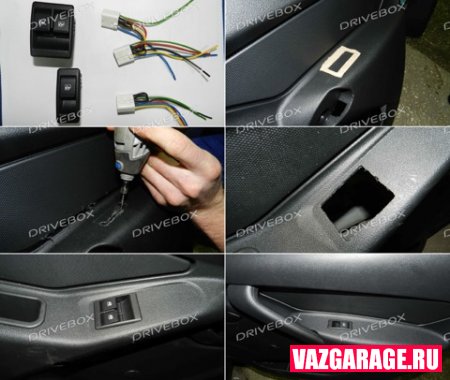

4. Установка блоков управления. Вырезаем отверстия в дверных обшивках для установки блоков управления стеклоподъемниками, предварительно наметив места резов. Мы для этого изготовили шаблоны из картона.

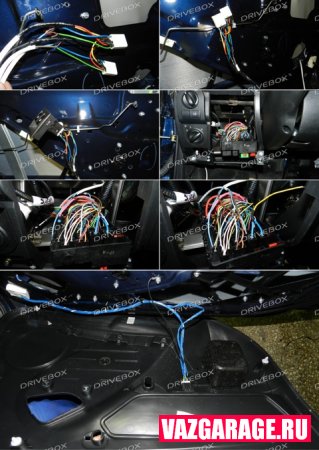

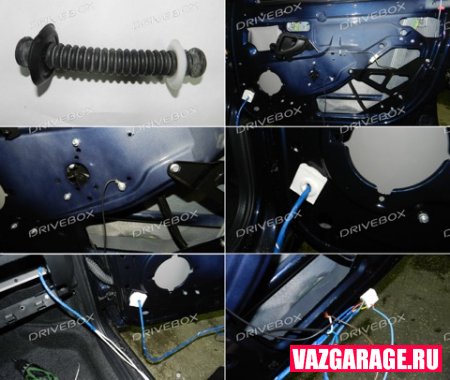

5. Прокладка проводки. Прокладываем проводку от стеклоподъемника в салон а/м. Мы не использовали готовый жгут в связи с его отсутствием. Жгут изготавливался своими руками. Наша рекомендация доверить данную операцию только профессионалам. Мы не будем показывать процесс изготовления жгута проводки подробно, чтобы уберечь Вас от ошибок, которые могут повлечь за собой негативный результат. Для проведения жгута из двери в салон был использован кабельканал (гофра сигнализации). В заглушках двери и стойки двери были сделаны отверстия и вставлены концы кабельканала. Для наглядности использовали синюю изоленту при изготовлении проводки.

Установка стеклоподъемника на Лада Гранта своими руками успешно завершена. Напомним, что предыдущая статья была про установку подлокотников на Лада Калина своими руками.
