Как снять наружный шрус ваз 2110

Замена ШРУСа ВАЗ 2110

«Граната» или ШРУС представляет собой шарикоподшипник с поперечным вращением. На всех переднеприводных отечественных автомобилях ВАЗ, включая 2110-2112, передние колеса приходят во вращение при помощи шарниров равных угловых скоростей — ШРУС. Благодаря ему, весь момент, который идёт от двигателя на коробку, передаётся на передние колёса; данная деталь применяется исключительно в переднеприводных автомобилях.

Граната нормализует постоянно меняющийся угол соединяемых собой полуосей, что позволяет передним колесам беспрепятственно выполнять повороты влево и вправо. И именно эти узлы подвержены повышенному износу.

Признаки неисправности и способы проверки ШРУСа ВАЗ 2110

Поломка ШРУСа — одна из основных неисправностей ходовой ВАЗ 2110. Часто он приходит в негодность уже спустя 55,000 км пробега. Неисправный ШРУС может выдать себя в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова.

Также существует несколько способов, выявить неисправность ШРУСа:

  • покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
  • вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

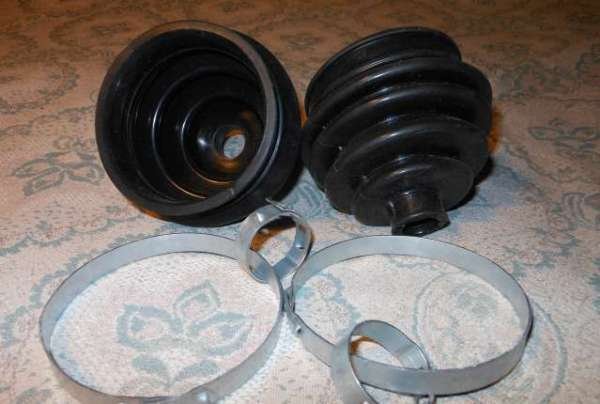

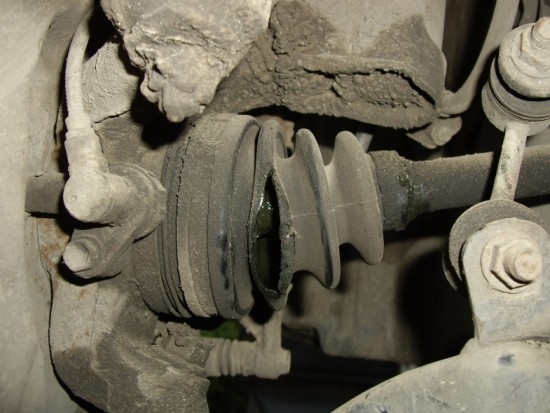

Защиту ШРУСа от пыли, грязи, песка и других частиц обеспечивают пыльники. За их состоянием нужно следить особо и время от времени поглядывать под ШРУС, и смотреть есть ли внутри пыльника смазка.

Инструменты для замены ШРУСа на ВАЗ 2110:

  • гаечные ключи на 17 и 19 мм;
  • накидной ключ с головкой на 13,17,30 мм;
  • съёмник для снятия ШРУСа;
  • ёмкость для слития масла из КПП;
  • монтировка и молоток;
  • вороток;
  • домкрат;
  • смазка (ШРУС-4 или её аналог);
  • новый внешний ШРУС (Lada 21100221501200)
  • плоскогубцы и клещи.

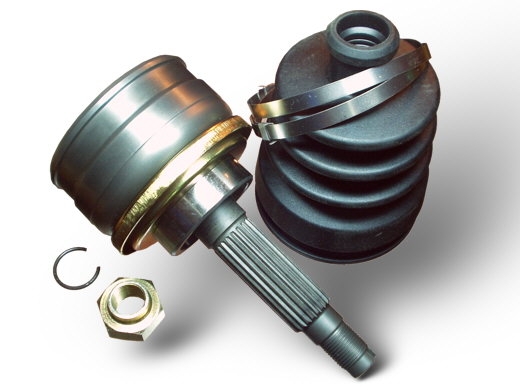

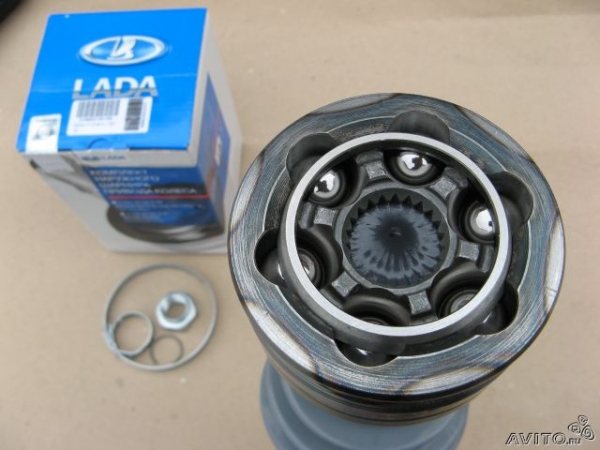

Оригинальный шарнир наружный сборки «LADA» (артикул: 21100221501200) обойдется в среднем в 1000 рублей. Можно поискать и купить аналог «ВМ» c пыльником (артикул: CV1001) за 700 рублей. А за замену ШРУСов в автосалоне, скорей всего, возьмут 1200 рублей (по 600 рублей за каждый).

Что же касается смазок, то спектр их выбора очень широк. Только официально от производителя представлены к применению смазки таких видов: ШРУС-4, ШРУС-4М, СПЕКТРОЛ ШРУС MoS2, MOLIKOT VN2461C, не считая их аналогов которые вы сможете купить в автомагазине.

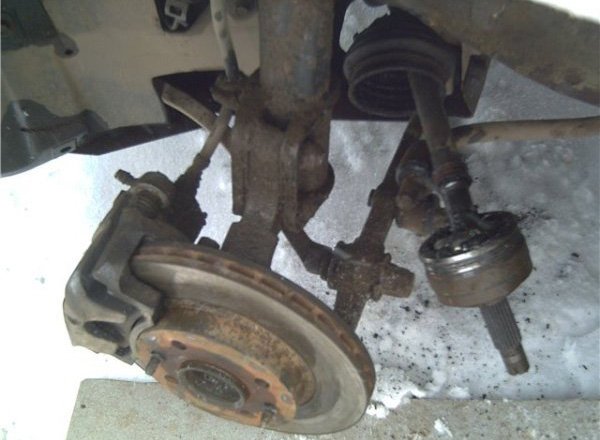

Отворачиваем ключом «на 30» гайку подшипника передней ступицы. Поддомкрачиваем автомобиль.

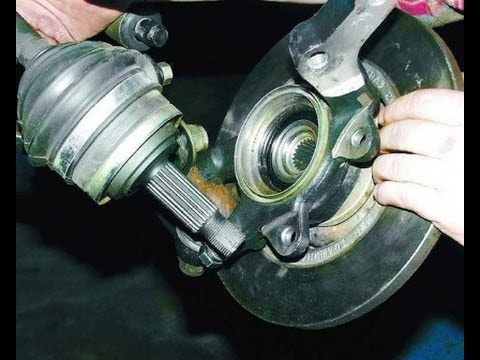

Замена шруса и наружного пыльника на ВАЗ 2110 своими руками (видео)

ШРУС является шарниром равных угловых скоростей. В народе его называют просто — граната. Это обусловлено внешним видом устройства. Его задача — передавать вращательное движение от одной полуоси к другой, и они находятся в постоянно изменяющемся угла по отношению один к другому.

Данный элемент всегда находится под действием нагрузок, из-за чего его выход из строя — это скорее дело времени. Это даже несмотря на то, что при производстве шруса используют высококачественную углеродистую сталь, способную выдержать серьезные регулярные нагрузки в течение длительного периода времени.

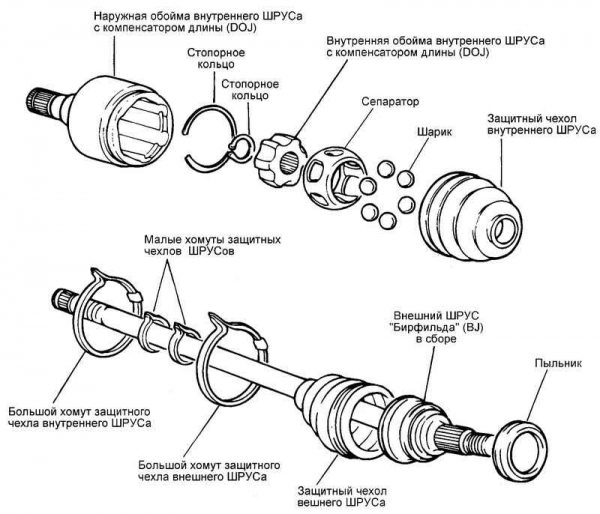

Конструкция

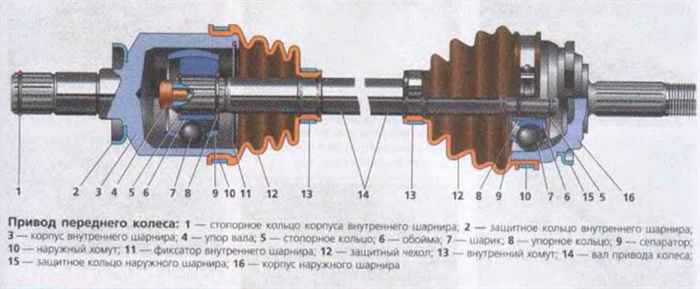

Схема привода

Если разобрать шрус, то он будет состоять из трех основных элементов:

  • Внутренняя обойма;
  • Кольцо с отверстиями, которые удерживают шесть шариков — сепаратор;
  • Корпус шарнира вместе с ведущим валом.

В автомобиле ВАЗ 2110 может потребоваться замена шруса. Но какого именно? Ведь в «десятке» их два — внутренний и внешний. Они необходимы для того, чтобы эффективно преодолевать все препятствия. Тут одного шруса явно будет маловато.

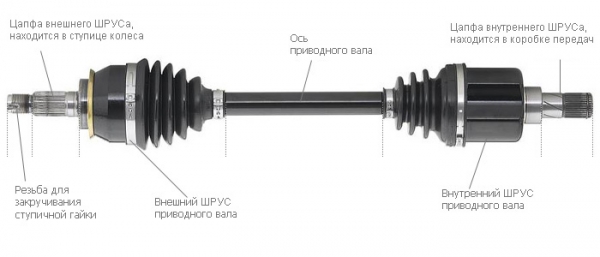

Внутренний и внешний

  1. Первая граната — внутренняя, и она передает крутящий момент на вал от трансмиссии.
  2. Вторая граната — внешняя и она входит в зацепление со ступицей колеса автомобиля.

Несмотря на то, что принцип работы у них одинаковый, конструктивно и по цене они отличаются.

Дефекты «гранат»

Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.

Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.

Читать еще:  Воздушный фильтр для ваз 2110

Дефекты могут быть следующими:

  • Низкое качество сплавов, применяемых при изготовлении;
  • Банальные подделки и брак комплектующих;
  • Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
  • Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.

Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.

Проверка работоспособности

Следует отдельно изучить состояние внутреннего и внешнего шруса , поскольку процедуры и признаки при этом несколько отличаются.

Внешняя граната

Граната

Если вы хотите убедиться в неисправности внешнего шруса, сделайте следующее:

  • Стартуя с места, специально создайте рывки, но не сильные;
  • Попробуйте резко ускориться и сбросить скорость;
  • Подвигайте поперечно вал между шрусами. Если вы ощутите люфт, тогда граната точно износилась.

Внутренняя граната

Но чтобы понять, действительно ли требуется замена элемента, сделайте так:

  • Поднимите ведущие колеса, что позволит вывести внутренний шрус на максимальный угол;
  • Заведите мотор;
  • Включите первую скорость;
  • Если шарнир на предельном износе, вы услышите характерный хруст. Это сигнал к тому, что нужно менять гранату.

Процедура замены

Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности. Далее, согласно представленной нами инструкции, можно приступать к работе.

  1. Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
  2. Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
  3. Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.

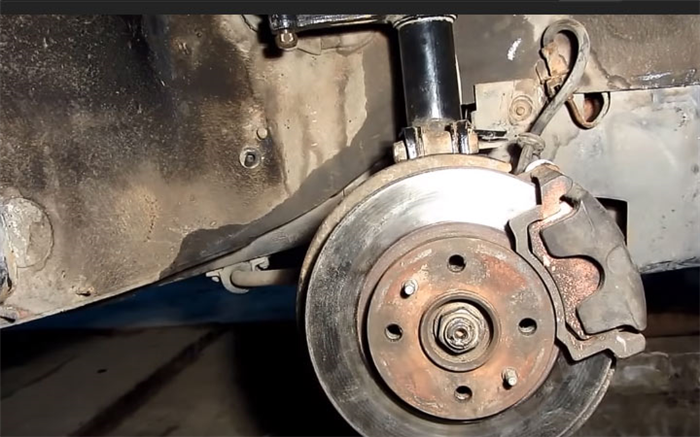

  4. Демонтируйте защитный колпак, открутите на ступице гайку.
  5. Демонтировав ступичную гайку, отвинтите крепежи колеса.
  6. Поднимите колесо, на котором требуется замена шруса, используя домкрат.
  7. Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.

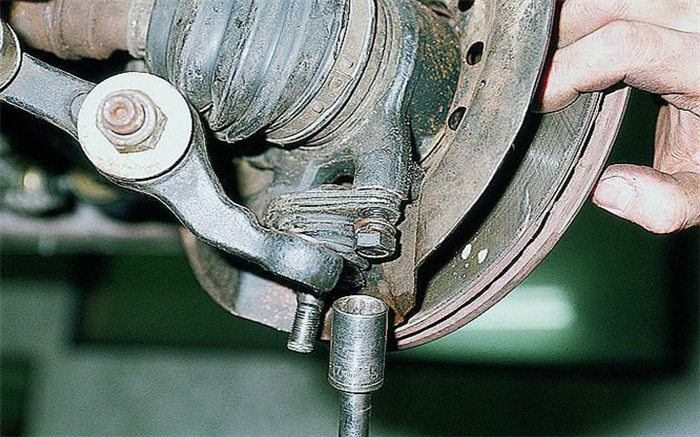

  8. С нижней опоры кулака выкрутите два болта.

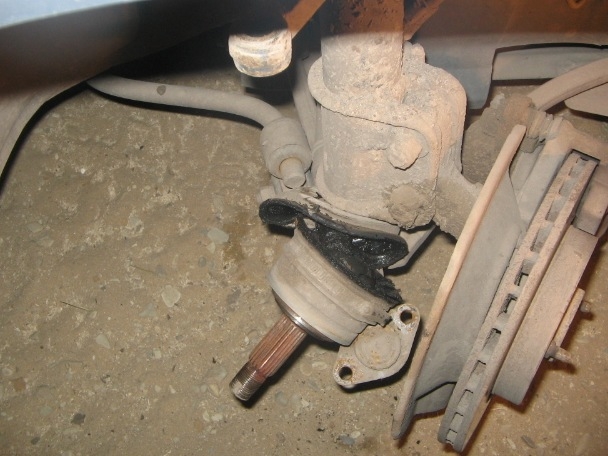

  9. Поверните руль до упора, что позволит элементу самому выпасть.
  10. Снимите пыльник, который расположен в конструкции гранаты.
  11. Демонтируйте стопорное кольцо.
  12. Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
  13. Проверьте работу всей системы, чтобы определить причины поломки.
  14. Установите новый шрус, действия в обратной последовательности.

Нюансы сборки

Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.

  1. На конце вала обязательно устанавливается заглушка из пластика.
  2. Перед монтажом нового шруса обязательно элемент смазывается специальными составами.

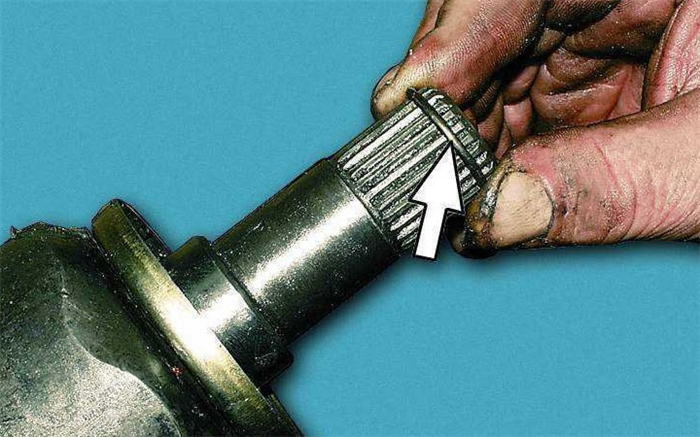

  3. Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
  4. Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.

Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.

Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.

Замена шруса ВАЗ 2110, 2111, 2112

Основная причина замена шруса ВАЗ 2110, 2111 или 2112 – это повреждение пыльника. В этом случае на гранату (так часто в обиходе называют эту деталь) попадают грязь, химические реагенты, пыль, влага, песок, и она быстро теряет работоспособность. Понять, что штрус вышел из строя, можно при характерном хрусте на поворотах, которые делаются на ускорении. В этом случае машину нужно срочно вести на ремонт. Замена шруса ВАЗ 2110 и других моделей своими руками – вполне доступна. Но изначально нужно понимать, что работа требует тщательности и точности. Как починить – будет описано ниже, но сначала целесообразно ознакомиться с устройством данного узла.

Необходимые запчасти

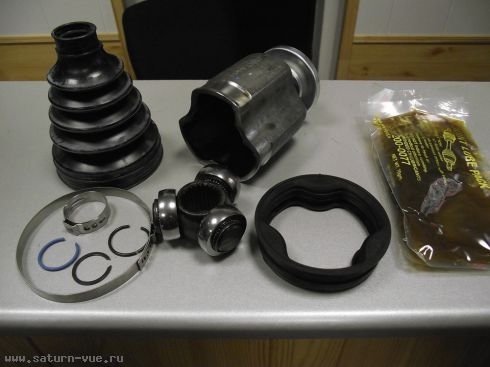

На каждом авто установлены две гранаты: внутренняя и внешняя. Первый шарнир передает вращение на вал от КПП, второй – на ступицу от вала. В зависимости от объемов ремонта вам могут потребоваться:

  • внутренний шарнир (артикул 302315, 2108-2215056);
  • внешний шрус (артикул 3107K, 2110-2215012);
  • вал привода передних колес (артикул 2110-2215070, 21100221507000);
  • чехол (артикул 2110-2215068, 21100221506800, 2108-2215068);
  • буфер (артикул 2108-2215073-01);
  • фиксатор шарнира (артикул 2108-2215086);
  • стопорное кольцо внутреннего шарнира (артикул 2108-2215104, 21080221510400, 2121-2215084);
  • упорное кольцо (артикул 2121-2215082);
  • хомут (артикул 2108-2215034Ч, T-00040, 2108-2215036, 2108-2215034-31, 2108-2215034);
  • защитное кольцо (артикул 2108-3103060, 21080310306000).
Читать еще:  Как проверить вентилятор ваз 2110 инжектор

Необходимые для ремонта инструменты.

Для снятия и установки шруса ВАЗ 2110, 2111, 2112 потребуются такие инструменты:

  • домкрат;
  • ключи на 17 и 19;
  • плоскогубцы
  • головки на 13, 14, 15, 16, 17 и 30;
  • монтировка;
  • вороток;
  • баллонный ключ;
  • смазка;
  • ветошь.

Ремонт своими руками вполне обоснован экономией времени и денежных средств. Поскольку цена работы по замене шруса ВАЗ 2110 и других моделей в автосервисе составляет: за внешний – 1100 рублей, за внутренний – 1300 рублей. Тарифы актуальны на 15.02.2019 года. А это сопоставимо со стоимостью самих деталей.

Порядок операций

Если нет смотровой ямы или эстакады, для ремонта нужно подготовить место. Поднять машину домкратом, поставить на ручной тормоз, обеспечить рабочую зону хорошим освещением, подпереть колеса фиксаторами.

Замена внутреннего шруса ВАЗ 2110 и других моделей выполняется аналогично внешнему шарниру. Они оба расположены на валовом приводе, до которого нужно добраться в первую очередь:

  1. На картерной защите выкручиваются по две гайки спереди и сзади.
  2. Из коробки нужно слить масла – процентов 40 от общего объема.
  3. При замене правого шруса ВАЗ 2110 срываются колесные болты справа, если меняется левый – слева.
  4. Полностью выкручивается крепеж наружного шарнира.
  5. Теперь нужно еще поддомкратить машину и снять колесо.

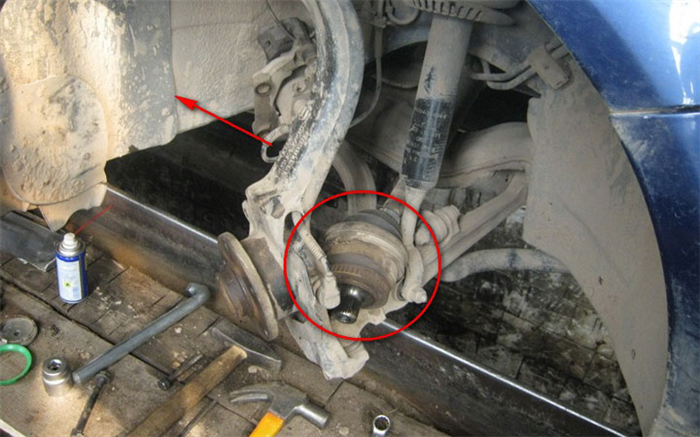

На этом этапе становятся доступными два ступичных болта, крепящие гранату, их нужно вывернуть.

  • Ступицу нужно отделить от тяг, делается это монтировкой.

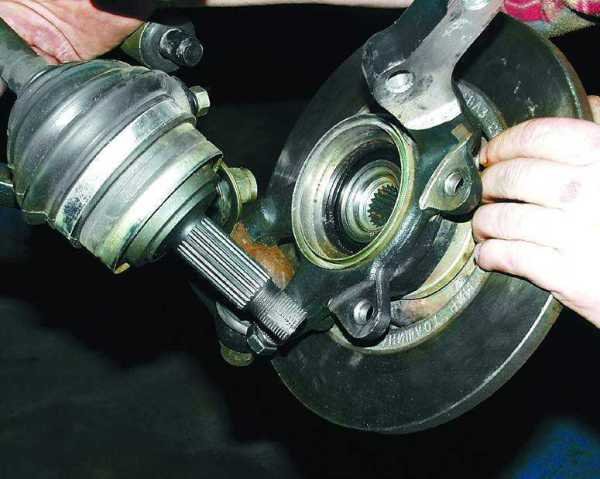

  • Стойка вытягивается вперед, из ступицы вынимается палец шруса.
  • Валовый привод извлекается и откладывается в сторону.

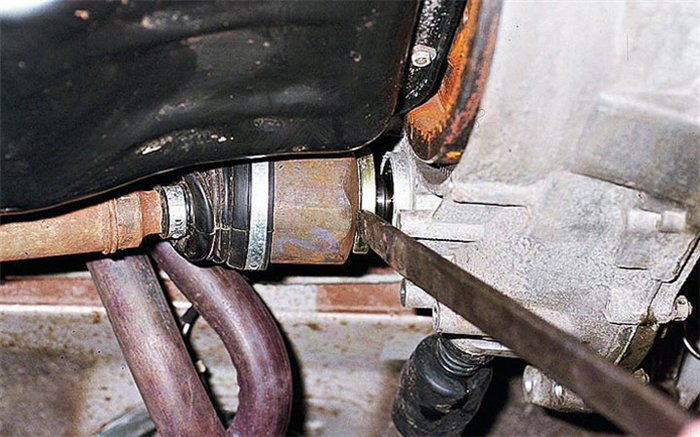

    Теперь необходимо извлечь внутреннюю гранату из коробки. При открытом капоте нужно вставить монтировку между этими элементами. Затем инструментом делается рывок шарнира в сторону коробки. Граната должна сдвинуться. Если этого не произошло, операция повторяется еще раз. Если шрус двигается, то из зоны колесной арки уже можно достать оба шарнира и вал.

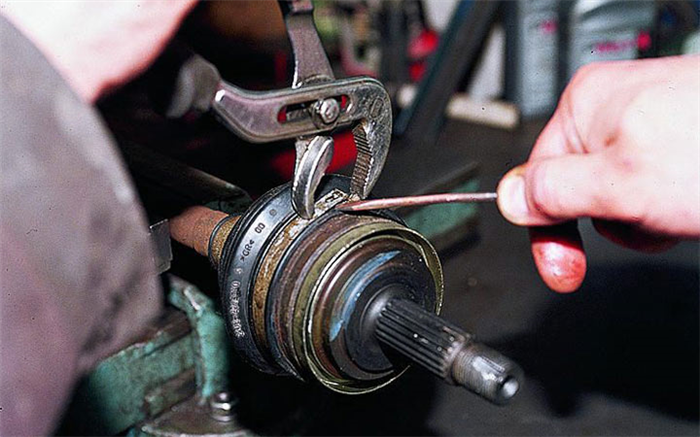

  • С гранат нужно снять чехлы, для этого плоскогубцами или специальными щипками разжимаются малые и большие хомуты.
  • Пыльник нужно осмотреть на предмет целостности. Если чехол поврежден, его нужно заменить. Если пыльник в нормальном состоянии, можно просто его отодвинуть.

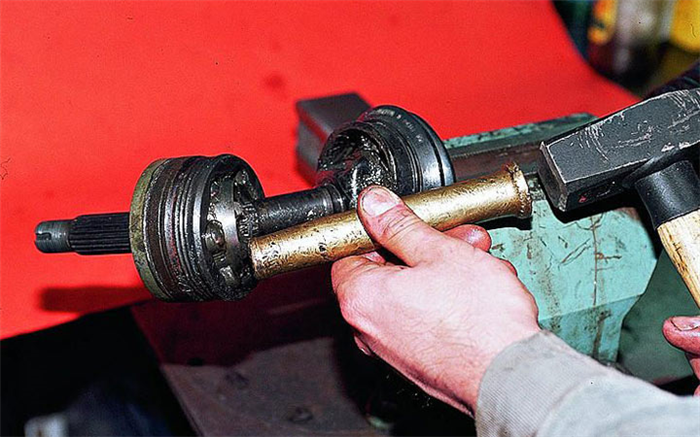

    Чтобы снять внутренний шарнир используется молоток. Им нужно сильно ударить по обойме. Граната должна слететь. То же самое действие нужно выполнить и с другой стороны.

    С привода вала снимаются кольца, вместо них устанавливаются новые и одевается пыльник.

  • Новая граната устанавливается также при помощи молотка. Ее и пыльник нужно смазать.
  • Чехлы закрепляются на шарнире и волу хомутами.
  • На гранату накручивается гайка, затем шарнир забивается в коробку.
  • Дальнейшие операции аналогичны первым, но выполняются в обратном порядке.
  • Последоветельность замены наружного и внутреннего шруса ваз 2110 2111 2112 смотрите на этом видео:

    Резюмируем

    Как видно из вышесказанного, замена наружного шруса ВАЗ 2110, 2111, 2112 и внутреннего шарнира не сложна и занимает немного времени. Чтобы узел менять как можно реже, целесообразно проверять пыльники и менять смазку через каждый 100 тысяч километров.

    Замена внешнего ШРУСа на 2110

    Замена внешней гранаты на ВАЗ 2110 может стать серьезной проблемой, если под рукой нет некоторого специального инструмента. Однако, из каждой нестандартной ситуации есть нестандартный выход. О том, как поменять гранату на ВАЗ 2110 быстро и без затруднений – в статье.

    Содержание статьи:

    • Необходимые инструменты
    • Как заменить гранату без снятия
    • Типы хомутов пыльника
    • Заключение
    • Видео

    Для начала, что такое ШРУС. Это правильное название гранаты, второе – это народное, из-за специфической формы детали. Внутри ее установлены 6 подшипников, на которых вращается внутренняя обойма. Поэтому крутящий момент на ступицу может передаваться под любым углом.

    Читать еще:  Вид двигателя ваз 2109

    Инструменты для замены внешнего ШРУСа Лада 2110

    Здесь есть несколько специфичных инструментов, без которых обойтись никак не получится. Для начала, нужна головка на 32, а так же огромный рычаг, чтобы открутить эту самую гранату.

    Далее понадобится что-то наподобие обратного молотка. Вес груза порядка килограмма. Если его нет, то пойдем по второму пути, его опишем ниже. Еще понадобится приспособление для снятия и установки хомутов, либо клещи, либо просто отвертка, об этом поговорим немного позже.

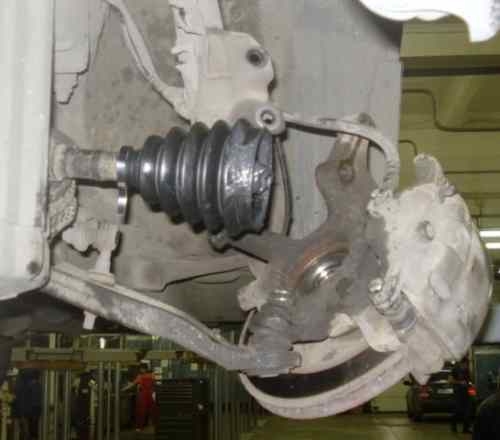

    Меняем гранату на ВАЗ 2110 без снятия привода

    • Устанавливаем новый пыльник. Делаем это очень аккуратно, желательно предварительно помылив шлицы. Основная проблема – это упорное кольцо, через него аккуратно перекидываем пыльник отверткой.
    • Теперь затягиваем внутренний хомут, накручиваем новую гранаты на молоток, после чего набиваем ее на место. Теоретически, это можно сделать молотком через старую гайку, сбить гранату молотком тоже можно, но есть риск повредить шлицы, с непривычки.
    • Берем смазку шрус, обычно он есть в комплекте. Выдавливаем его по кругу на шарики, отводя пыльник и выворачивая гранату.
    • Далее затягиваем хомут.
    • Собираем все в обратном порядке.
    • Очень важно так же сильно затянуть гайку и обязательно закернить её.

    Виды хомутов на пыльнике ШРУСа

    Теперь пришла пора поговорить о том, какие же хомуты бывают, как с ними справиться, и какие же хомуты для пыльника ШРУСа лучше?

    Первый тип

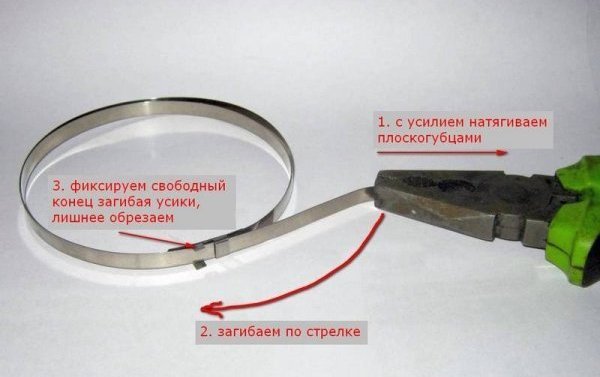

    Начнем с самого популярного. Это так называемый «фордовский» хомут. В последнее время его все чаще можно встретить в комплектах разных производителей гранат для ВАЗ 2110 и прочих отечественных автомобилей. Среди его плюсов, несомненно, полный разъем, то есть, если вы случайно забудете одеть его заранее, то это можно сделать в любой момент. Кроме того, его «не перетянешь».

    Среди минусов, конечно, его одноразовость, максимум 2 раза можно его использовать. Многие могут подумать, что в комплекте всегда есть новый, в чем крайне сильно ошибутся. Бывает и так, что его нет. Всякое бывает.

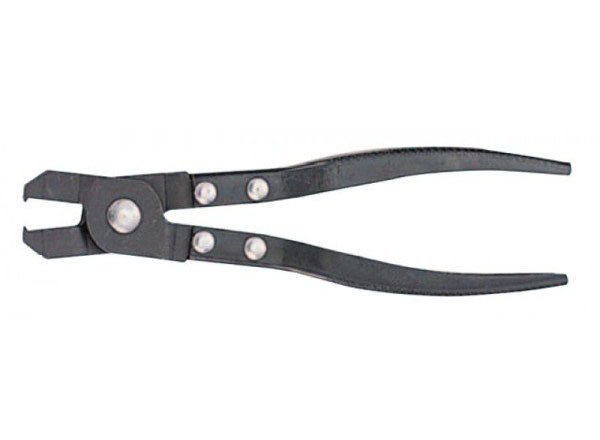

    Для его установки понадобятся клещи, либо обычные бокозеры-кусачки. Просто затягиваем его настолько, насколько хватит сил руками, потом сжимаем.

    Второй тип

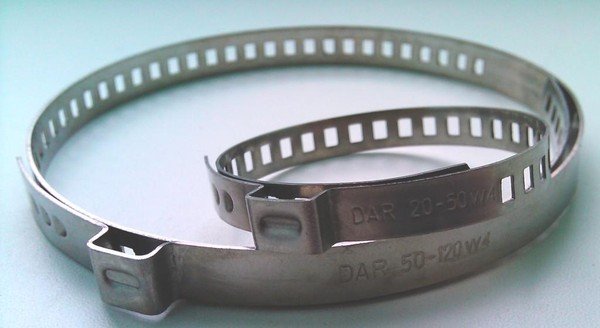

    Это чистокровные китайские хомуты. Как только вы их увидите, сразу поймете, почему о них такое мнение. Просто изготовлены такие хомуты чуть ли не из фольги. Именно поэтому они затягиваются в два витка. Для установки просто ставим упор отверткой в пластику, чтобы избежать проворачивания, потом затягиваем, загибаем, подгибаем усики, отрезаем лишнее.

    К плюсам можно отнести простоту установки, не нужен абсолютно никакой инструмент, кроме отвертки. Ну а к минусам, как и с предыдущим вариантом – одноразовость, поскольку после установки придется ножницами отрезать лишний хвостик хомута.

    Третий тип

    Третий тип можно встретить только на гранатах для отечественных автомобилей. С одной стороны, они самые удобные, поскольку изготавливаются из толстого металла, кстати, достаточно мягкого, установка занимает порядка пяти секунд. Его можно устанавливать хоть 10 раз, все зависит от аккуратности. Конечно, есть один минус – это необходимость в специальном зажиме, стоимость которого в пару раз превосходит стоимость замены на СТО. Конечно, если планируется покупать только такие же гранаты, то можно приобрести, вещь нужная.

    Заключение о замене внешнего ШРУСа ВАЗ 2110

    Итак, теперь несколько моментов, даже уточнений, которые напрашиваются из текста.

    • Перед установкой обязательно напихайте ШРУСа в гранату. Пока из-под шариков не полезет.
    • Не устанавливайте пыльник из комплекта. Они не ходят и 5000 километров, особенно зимой.
    • Не забывайте – ШРУСом не испортишь, выдавливайте весь тюбик из комплекта.
    • Перед снятием старой гранаты убедитесь, что шлицы такие же. Для этого вставьте новую гранату в ступицу.
    • Обязательно надежно устанавливайте хомуты. Это залог долговечности работы детали. Нет пыльника – нет гранаты.

    Видео: замена внешнего ШРУСа 2110
