Регулировка клапанов тойота королла 120

Регулировка клапанов на Тойоте Королле

Не часто, но случается, что на Короллах сбиваются регулировки впускных и выпускных клапанов на цилиндрах – как правило, это приводит к увеличению расхода топлива, понижается общая эффективность работы силового агрегата автомобиля. И вот, при возникновении таких ситуаций, возникает вполне логичный вопрос: что делать? Ответ очевиден, нам нужна правильная регулировка клапанов на Тойоте Королле. Данный процесс не очень сложный, однако, достаточно кропотливый и займет немного времени. Итак, давайте рассмотрим поэтапную инструкцию по настройке клапанов на данном автомобиле.

Инструкция по регулировке клапанов на Toyota Corolla

Перед тем как приступить к процессу, нам будет необходим гараж, желательно вымытый, чтоб в нем не было пыли и грязи. Загнав свой автомобиль в гараж, можно приступать к нашему основному делу. На первом этапе нам потребуется поднять капот, открутить крышку клапанов, а затем вытащить все свечи, которые там есть – это позволит легче вращать коленчатый вал.

После того как крышка снята и свечи вытащены, переходим ко второй стадии. Здесь нам необходимо выставить первый поршень в такт сжатия (ВМТ). Руководство к автомобилю должно вам помочь в данном процессе. Необходимо добиться положения совпадения меток.

Когда положения поршня в цилиндре было выставлено, можно приступить к проверке зазоров в цилиндрах. Где в первом и втором цилиндрах, проверяем клапана впуска, а в третьем и четвертом – выпуска. После проверки зазоров нам необходимо провернуть коленчатый вал ровно на 360 градусов, и проверяем в точности наоборот. В первом и втором цилиндре проверяем выпускные клапана, а в третьем и четвертом впускные.

Замерив, результаты необходимо сравнить свои замеры, с оптимальными показателями по клапанам, которые установлены производителем автомобиля. Итак, граница зазоров для впускных клапанов составляет от 0,19 до 0,29, а для выпускных от 0,39 до 0,49. Если ваши результаты замеров расходятся с установленными допустимыми границами зазоров, то вам необходима регулировка. Для этого мы снимаем, шкив, ремни, защитную крышку ГРМ и опять выставляем первый поршень.

После этого переходим на следующую стадию и извлекаем толкатели, обязательно складывать их в строгом соответствии с цилиндрами и номерами клапанов, из которых они были вытащены. Путать нельзя.

Далее измеряем толщину проставки каждого толкателя при помощи стрелочного индикатора, данные заносим в таблицу. Для того, что бы достичь желаемых регулировок с имеющимися данными мы производим расчеты по формуле: Новая поставка = старая + измеренный зазор.

После того, как все посчитано, можно поменять проставки местами, это позволит уменьшить их необходимое количество до минимального, просто есть вариант, что вы не найдете новые в магазинах вашего города. И наконец, после совершения всех этих несложных манипуляций собираем все на место.

Прокручиваем пару раз коленчатый вал и снова проверяем зазоры, если где-то, чем-то не довольны, необходимо провести процедуру еще раз, однако чаще всего такая замена срабатывает и после окончательной сборки двигателя, вы наслаждаетесь тишиной его работы.

Регулировка клапанов 4ZZ-FE Тойота Королла

  • 30393 Просмотра

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом толкателя клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Зазоры регулируют подбором толкателей.

Вам потребуются: набор плоских щупов, накидной ключ «на 19» (или торцовая головка) для проворачивания коленчатого вала.

1. Снимите брызговики двигателя, чтобы обеспечить доступ к болту крепления шкива коленчатого вала.

2. Снимите коышку головки блока цилиндров

3. Проворачивая коленчатый вал за шкив, измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей. Необходимо заменить толкатели тех клапанов, зазоры в которых отличаются от номинального значения. Запишите измеренные зазоры.

Выпускают толкатели 35 размеров с шагом 0,02 мм, высотой от 5,06 до 5,74 мм. Номинальный зазор (на холодном двигателе): в приводе впускных клапанов 0,15-0,25 мм; в приводе выпускных клапанов 0,25-0,35 мм.

4. Если зазор в приводе клапанов отличатся от номинального, снимите распределительные валы

5. Запишите толщину толкателя, которая нанесена на него с внутренней стороны. Если надпись не видна, измерьте толщину толкателя микрометром.

6 Рассчитайте толщину Н нового толкателя по формуле (все значения в мм)

где В – толщина старого толкателя;

А – измеренный зазор;

С – номинальный зазор.

Например (для впускного клапана):

В = 5,06 мм; А = 0,26 мм; С = 0,2 мм.

Тогда Н = 5,06 + 0,26 – 0,2 = 5,12 (мм). В пределах допуска зазора (±0,02 мм) подбираем ближайший по толщине толкатель -5,12 мм.

7. Установите новый толкатель, толщина которого рассчитана по формуле.

8. Установите распределительные валы

9. Проверьте щупом зазор. Если он отличается от номинального, повторите регулировку.

10. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. При необходимости замените сильно обжатую прокладку крышки

ПРОВЕРКА, ПРОМЫВКА И ЗАМЕНА ГИДРОКОМПЕНСАТОРОВ ЗАЗОРОВ ПРИВОДА КЛАПАНОВ ДВИГАТЕЛЕЙ 1NR-FE И 1ZR-FE

Гидрокомпенсаторы зазоров в механизме привода клапанов служат для устранения зазоров в приводе. Работа гидрокомпенсатора основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидрокомпенсатора и перемещающего его плунжер при появлении зазора в приводе клапана, обеспечивая постоянный контакт ролика нажимного рычага привода клапана с кулачком распределительного вала без зазора. Благодаря этому отпадает необходимость регулировки клапанов при техническом обслуживании.

Гидрокомпенсаторы представляют собой неразборные компактные устройства, вставленные в гнезда головки блока цилиндров.

Стук клапанов работающего двигателя может быть вызван:

– попаданием воздуха в надплунжерные полости гидрокомпенсаторов при слишком низком или слишком высоком уровне масла в картере, а также при длительной стоянке автомобиля на уклоне;

– загрязнением прецизионных поверхностей гидрокомпенсаторов зазоров в механизме призода клапанов шламом из моторного масла низкого качества (или при его несвоевременной замене, а также при повреждении масляного фильтра);

Если прокачкой или промывкой не удается восстановить работоспособность гидрокомпенсаторов, замените их, так как их конструкция неразборная.

Первоначально убедитесь в том, что посторонний шум при работе двигателя вызван неисправностью именно гидрокомпенсаторов:

– пустите двигателя. При неисправности гидрокомпенсаторов посторонний шум в зоне крышки головки блока появляется сразу после пуска двигателя и изменяется в соответствии с изменением частоты вращения коленчатого вала двигателя. Если шум не появляется сразу после пуска двигателя или не изменяется при изменении частоты вращения коленчатого вала, неисправность вызвана не нарушением работы гидрокомпенсаторов. Более того, если шум не меняется при изменении частоты вращения коленчатого вала, вероятно, причина постороннего шума не в двигателе;

– при работе двигателя на холостом ходу убедитесь, что уровень шума не меняется при изменении нагрузки (например, при выключении сцепления или при включении элекропо-требителей и кондиционера). Если уровень шума меняется, причиной может быть соударение деталей вследствие износа вкладышей шатунных и коренных подшипников коленчатого вала, а не неисправность гидрокомпенсаторов;

– прогрейте двигатель до рабочей температуры. Если шум уменьшился или исчез, возможно, стук гидрокомпенсаторов вызван загрязнением маслом. В этом случае необходимо промыть гидрокомпенсаторы;

Читать еще:  Комплектация тойота рав 4 2015

– если шум не исчез, возможно, в гидрокомпенсаторы попал воздух, и его следует удалить.

При слишком низком уровне масла в картере масляный насос захватывает вместе с маслом воздух; при слишком высоком масло взбалтывается и зспенивается противовесами коленчатого вала. При длительной стоянке автомобиля на уклоне масло вытекает из полостей гидрокомпенсаторов и масляных каналов, а подвод масла к гидрокомпенсаторам после пуска двигателя требует некоторого времени, за которое полость гидрокомпенсатора успевает попасть воздух. Во всех этих случаях при попадании масла вместе с воздухом в надплунжерную полость гидрокомпенсатора воздух внутри этой полости при открытии клапана будет сжиматься и гидрокомпенсатор будет недожат, что приведет к появлению характерного стука работы клапанного механизма с увеличенными зазорами.

Для удаления воздуха из гидрокомпенсаторов выполните следующее:

– проверьте уровень масла в картере двигателя и при необходимости доведите его до нормы

– пустите двигатель и прогрейте его на холостом ходу в течение 1 -3 мин;

– увеличьте частоту вращения коленчатого вала до 3000 мин”, затем резко уменьшите до частоты холостого хода и дайте поработать двигателю на холостом ходу;

– повторите цикл и проверьте, исчезает ли шум механизма привода клапанов. Если гидрокомпенсаторы исправны, шум исчезает через 10-30 циклов;

– после исчезновения шума повторите цикл удаления воздуха еще 5 раз;

– дайте двигателю поработать на холостом ходу 1-3 мин и убедитесь, что шум механизма привода клапанов исчез.

Если шум механизма привода клапанов не исчез после удаления воздуха и прогрева двигателя до рабочей температуры, выявите неисправные гидрокомпенсаторы.

1. Заглушите двигатель и сразу же после его остановки снимите крышку головки блока цилиндров

2. Установите поршень 1-го цилиндра в ВМТ такта сжатия

3. Для проверки работоспособности гидрокомпенсаторов двигателя нажмите на плечо нажимного рычага, опирающегося на гидрокомпенсатор. Если рычаг удается переместить практически без усилия, гидрокомпенсатор неисправен.

4. Аналогично проверьте состояние гидрокомпенсаторов остальных цилиндров.

После определения неисправных гидрокомпенсаторов сначала надо попробовать их промыть.

Вам потребуются: ключи «на 10», «на 12», пассатижи, отвертка с плоским лезвием, три емкости вместимостью примерно 5 дм3 каждая для промывочного дизельного топлива, отрезок закаленной проволоки диаметром 0,5 мм и длиной примерно 10 см.

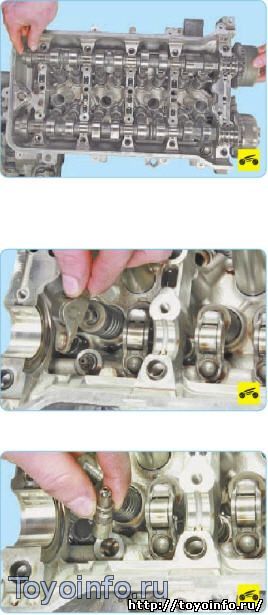

1. Снимите крышку головки блока цилиндров

2. Снимите распределительный вал со стороны заменяемого гидрокомпенсатора

3. . и нажимной рычаг клапана

4. Извлеките неисправный гидрокомпенсатор.

5. Приготовьте три одинаковые емкости для промывки гидрокомпенсаторов вместимостью примерно 5 дм3. Размеры каждой емкости должны быть достаточными для того, чтобы гидрокомпенсатор, опущенный на дно емкости в вертикальном положении, был полностью погружен в жидкость. Заполните емкости чистым дизельным топливом.

примерно 5 дм3. Размеры каждой емкости должны быть достаточными для того, чтобы гидрокомпенсатор, опущенный на дно емкости в вертикальном положении, был полностью погружен в жидкость. Заполните емкости чистым дизельным топливом.

Пометьте емкости любым способом (например, цифрами 1, 2, 3), чтобы использовать каждую из них для своей цели. Первую емкость применяйте только для предварительной промывки гидрокомпенсаторов, вторую – для окончательной промывки, а третью – для заправки гидрокомпенсаторов.

6. Поместите гидрокомпенсатор в первую емкость и очистите его наружную поверхность.

Для наружной очистки гидрокомпенсатора применяйте только полимерную щетку. Металлической щеткой можно поцарапать прецизионно обработанную поверхность плунжера.

7. Погрузив гидрокомпенсатор в первую емкость наполовину плунжером вниз, легким нажатием проволоки через отверстие отожмите шарик клапана и, удерживая шарик отжатым, перемещайте плунжер гидрокомпенсатора 5-10 раз до тех пор, пока перемещение плунжера не станет совершенно свободным. Если не удается добиться легкого перемещения плунжера, замените гидрокомпенсатор

Пружина клапана гидрокомпенсатора очень слабая, сильным нажатием на шарик клапана ее можно повредить.

8. Извлеките гидрокомпенсатор из емкости

и, отжав шарик клапана, перемещайте плунжер до полного вытекания дизельного топлива из гидрокомпенсатора.

9. Поместите гидрокомпенсатор во вторую емкость и повторите операцию 7.

10. Извлеките гидрокомпенсатор из емкости и слейте из него дизельное топливо, как описано в операции 7.

11. Поместите гидрокомпенсатор на дно третьей емкости вертикально, плунжером вверх, и отожмите проволокой шарик его клапана.

Третью емкость с дизельным топливом используйте только для заправки гидрокомпенсаторов. Использовать ее для промывки запрещено.

12. Удерживая шарик клапана отжатым, переместите плунжер вниз и затем медленно перемещайте вверх, чтобы надплунжерная полость гидрокомпенсатора заполнилась дизельным топливом.

13. Извлеките гидрокомпенсатор из емкости; удерживая его плунжером вверх, с небольшим усилием нажмите на плунжер и убедитесь, что он остался неподвижным.

Одновременно проверьте общую высоту гидрокомпенсатора, сравнив его с новым гидрокомпенсатором.

Если при проверке удалось переместить плунжер гидрокомпенсатора, повторите операции 10 и 11 до полного заполнения полости гидрокомпенсатора дизельным топливом. Если и после этого гидрокомпенсатор не достигнет рабочего состояния или его общая высота меньше высоты нового гидрокомпенсатора, замените его.

До сборки механизма привода клапанов храните заправленные гидрокомпенсаторы только в положении вертикально вверх плунжерами. Избегайте попадания грязи в _идро-компенсаторы.

Устанавливайте гидрокомпенсаторы на двигатель как можно быстрее после заправки, чтобы исключить возможную потерю дизельного топлива.

14. Установите гидрокомпенсатор и все снятые детали в порядке, обратном снятию.

15. Пустите двигатель, дайте ему поработать 1-3 мин на холостом ходу. При необходимости удалите воздух из гидрокомпенсаторов, как описано выше в данном подразделе.

Проверка и регулировка зазоров в приводе клапанов 1ZZ-FE

Примечание :
проверка и регулировка зазоров в приводе клапанов прово­дятся на холодном двигателе.

1. Снимите крышку №2 головки блока цилиндров.

2. Снимите катушки зажигания.

3. Снимите крышку головки блока ци­линдров с прокладкой.

4. Снимите правую нижнюю защиту дви­гателя.

5. Установите поршень первого ци­линдра в ВМТ такта сжатия.

а) Поверните шкив коленчатого вала и совместите его риску с меткой “О” на крышке цепи привода ГРМ.

б) Убедитесь, что метка на звездоч­ке распределительного вала и метка на звездочке системы VVT находят­ся на одной линии по крышке цепи привода ГРМ, как показано на ри­сунке,

Если метки не совмещены, провер­ните коленчатый вал на один оборот и вновь совместите метки.

6. Измерьте зазор в приводе клапанов,

а) Измерьте зазор только тех клапа­нов, которые показаны на рисунке.

– Щупом измерьте зазор, между толкателем и затылком кулачка распределительного вала.

– Запишите значения величины за­зора, выходящего за указанные пределы. Эти значения будут ис­пользованы позже для подбора не­обходимой величины толкателя.

Номинальный зазор в приводе клаланов (на холодном двигателе):

впускных………………….0,15 – 0,25 мм

выпускных.……………….0,25 – 0,35 мм

б) Поверните коленчатый вал на один оборот (360°) и совместите метки, как показано в пункте 2.

в) Проверьте зазоры в приводе кла­панов, показанных на рисунке, по­вторив процедуру шага (а).

7. При необходимости отрегулируйте зазоры в приводе клапанов.

а) Установите поршень первого ци­линдра в ВМТ такта сжатия.

б) Нанесите метки на цепь привода ГРМ и звездочку распределительно­го вала.

в)Отверните две гайки и снимите натяжитель цепи (см. раздел “Цепь привода ГРМ”).

г) Снимите два распределительных вала со звездочками в сборе.

– Отверните 19 болтов и снимите 9 крышек подшипников распреде­лительного вала (см. раздел “Цепь привода ГРМ”).

Читать еще:  Датчик коленвала тойота камри 40

– Снимите два распределительных вала со звездочками в сборе.

д) Привяжите цепь привода ГРМ, как показано на рисунке.

Примечание:

– Будьте внимательны, не уроните что-нибудь во внутреннюю по­лость крышки цепи привода ГРМ.

– Не позволяйте цепи контактиро­вать с водой и грязью.

е) Снимите толкатели клапанов.

ж) Определите размер нового тол­кателя по формуле.

– Микрометром определите толщи­ну заменяемого толкателя.

– Вычислите толщину нового тол­кателя так, чтобы зазор в приводе клапанов был в пределах реко­мендуемого.

Для впускныхклапанов……………N= T+ (A – 0,20) мм

Для выпускныхклапанов……………N= Т + (А – 0,30) мм

N
– толщина нового толкателя,

Т
– толщина снятого (отработав­шего) толкателя,

А
– измеренный зазор в данном кла­пане.

Номинальный зазор в приводе клапа­нов (на холодном двигателе):

впускных.…………………0,15 – 0,25 мм

выпускных.……………….0,25 – 0,35 мм

Примечание :
толкатели выпускают­ся 35 размеров с шагом 0,02 мм, толщиной от 5,06 мм до 5,74 мм.

з) Установите толкатели клапанов (см. раздел “Двигатель – общие про­цедуры ремонта”).

и) Поверните шкив коленчатого вала и совместите его риску с меткой “О” на крышке цепи привода ГРМ.

к) Удерживая цепь, установите рас­пределительный вал впускных кла­панов со звездочкой системы VVT в сборе.

л) Совместите метки на цепи и звез­дочке системы VVT.

м) Установите два распределитель­ных вала и звездочки в сборе (см. раздел “Головка блока цилиндров”).

н) Убедитесь, что метки на звездоч­ке распределительного вала и звез­дочке системы VVT находятся на одной линии крышки цепи привода ГРМ, как показано на рисунке.

о) Убедитесь, что метки ках и цепи совмещены.

п) Установите натяжитель цепи раздел “Цепь привода ГРМ”).

р) Проверьте зазор в приводе панов (см. выше).

с) Проверьте фазы газораспределе­ния (см. раздел “Цепь привода ГРМ”).

8. Установите крышку головки блока цилиндров (см. раздел “Головка блока цилиндров”).

9. Установите катушки зажигания.

10. Установите крышку №2 головки бло­ка цилиндров.


tech doc corolla 2000-06

Читайте также:

  • Как правильно сделать замену ремня ГРМ на Toyota… Износившийся ремень газораспределительного механизма может привести к остановке автомобиля Toyota Corolla посреди автомагистрали. Либо машина…
  • Обслуживание автомобиля Новый автомобиль, или автомобиль после капитального ремонта двигателя должен пройти обкатку, в течение которой пробег…
  • Нормы оборотов Тойота и мощности двигателей Обороты в минуту – это единицы частоты, определяющие количество оборотов коленчатого вала в минуту. Вал…
  • Полный привод автомобиля Полный привод для автомобилей – это достаточно щепетильная тема, можно рассматривать и преимущества и недостатки…
  • Где находится ВИН код у авто Тойота РАВ4 Идентификационный номер автомобиля (VIN) и другие номера идентификации. Идентификационный номер автомобиля содержит информацию где, и…

3 thoughts on “ Проверка и регулировка зазоров в приводе клапанов 1ZZ-FE ”

мужики глаза боятса руки делают мы вчера с сыном собрали 1зз завелся работает но появился стук в клапанах когда чистили гбц вывалились 3 колпачка откуда мы не заметили собрали завели сстучит ядумаю не угадали посмотрел на форуме регулировку клапанов огромное спасибо щас пойду проверять зазоры. собирал 1зз первый раз в жизни могу собрать уаз волга 53ий москвичь жигули побарабану но этот меня и сына удивил ваще просто

Если все зазоры соответствуют норме, установите распредвалы в положение, при котором кулачки привода клапанов первого цилиндра будут направлены вверх.

Когда у меня стал слышен цокот клапанов, я спросил на одной СТО, скоко стоит немудрёная операция? Услышав сумму 8000 ( в 2018году), сказал: Вы наверное неправильно поняли, мне клапана отрегулировать… Там ответили – нет, мы правильно поняли, плюс к этому цена стаканчиков, которые надо будет заказывать и ждать неделю -две, а машина будет стоять… В небольшом ахуе я пошел со своим вопросом на другую СТО, пожаловался, что с меня хотели содрать за регулировку такую сумму. Там прокуренный спец возмутился: А что ты хотел, там же надо цепь разбивать, я ещё больше возьму… Уже в среднем ахуе спрашиваю: зачем цепь – то мне только клапана… Он говорит – а как иначе? Мне же надо головку снять и поставить на станок. Тут я понял, что это просто развод на деньги. И спецы солидарны в обдиралове бедных людей.
Я то не совсем баран в этом деле. Но здесь японский впрыск, это только и смущало. Но я годом ранее отдал 8000 за замену сцепы на роботе вместе с иницыацыей.Там то объём работ ого-го: агрегат вытащить и назад всунуть.
Полистал инет, посмотрел ролики. Спасибо всем, кто выкладывал их, полезно, познавательно, но есть ненужные вещи, которые пугают. Раздобыв щупы и микрометр, решил попробовать сам. Оказалось это так просто, что через два часа уже завёл мотор и поехал в магазин заказывать новые стаканчики. Да, именно так. не надо ждать пока придёт посылка, просто замерил всё, посчитал и собрал обратно.

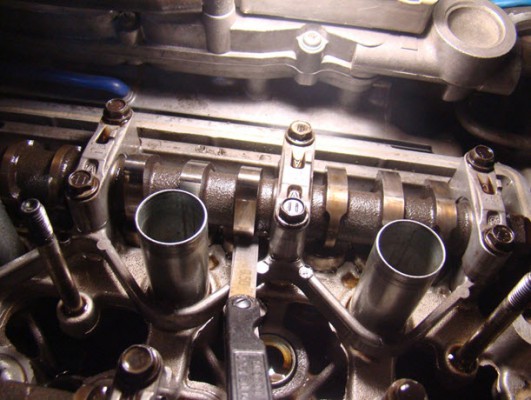

О том, как мерять щупом много инфы, не буду повторяться, хочу добавить, что свечи надо выкрутить и можно проворачивать мотор за болт распредвала накидным ключом. Не надо лезть под машину или вывешивать колесо.

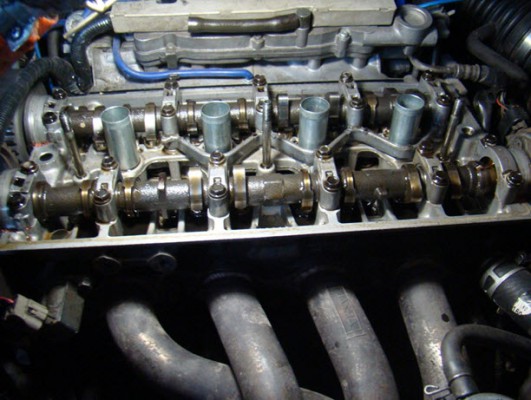

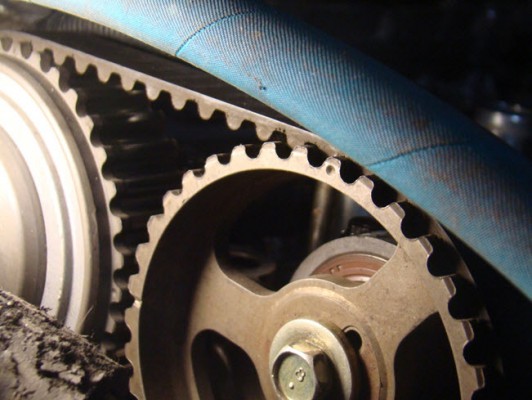

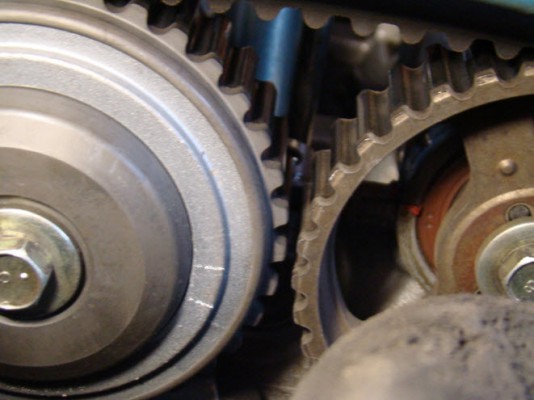

А вот дальше моя версия отличается. Не надо цепь выставлять и метить её, не надо подписывать стаканы, не надо снимать цепь и не надо вытаскивать распредвалы.

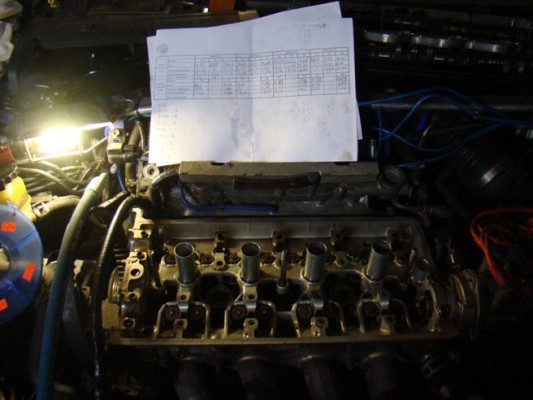

В моём случае впускные клапана, хоть и на последней цыфре допуска, но всё же попали в норму, я не стал откручивать впускной распредвал. А вот выпускные все в ауте и этот вал нужно было открутить, предварительно сняв натяжник. Далее приподнимаем вал над головкой, не снимая цепь и получаем доступ ко всем стаканам. достаём магнитом по одному, меряем и ставим на место. И так все 8.

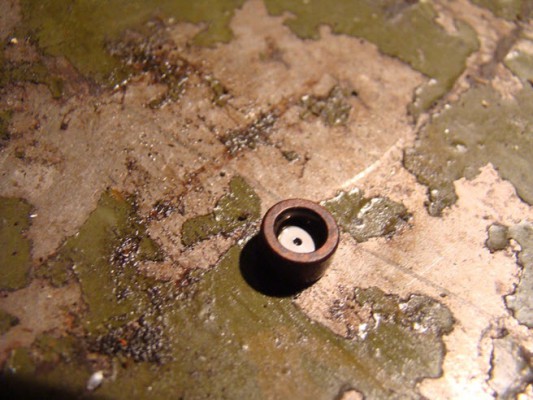

Трудность ждала внутри стаканов – там стержнем клапана надолбило ямку и ось микрометра не помещалась в неё.
Пришлось абразивным цилиндром снять эту фаску.

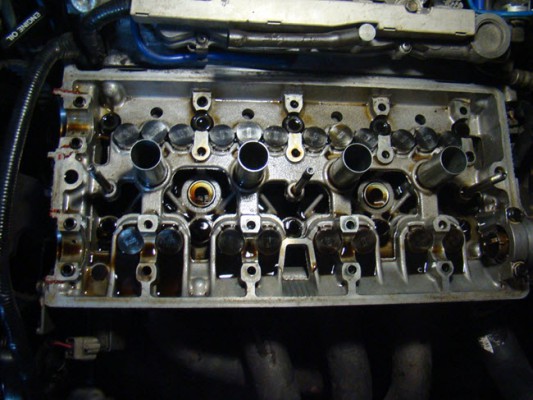

Ставим распредвал на место, затягиваем.
Когда всё закончено взводим натяжник: надо надавив на хвостик стопора утопить стержень до конца и зацепить его крючком, чтобы он остался в таком положении. Дальше накидным ключом проворачиваем выпускной ( задний) распредвал от себя, чтобы провис цепи между валами ушел, если клапана отталкивают вал назад, надо поставить под ключ упор, чтобы задняя часть цепи провисла. Затем ставим и затягиваем натяжник, после этого поворачиваем задний распредвал на себя до упора, а затем от себя, должны быть слышны щелчки стопора от выдвигающегося стержня натяжника.
И всё… Ставим крышку и поехали. Когда придут стаканы, всё ещё проще.

4.1 Проверка и регулировка тепловых зазоров в клапанах

Проверка и регулировка тепловых зазоров в клапанах

Внимание: проверка и регулировка тепловых зазоров в клапанах проводится на холодном двигателе,

1. Отсоедините жгут проводки
2. Отсоедините шланги системы вентиляции картера.
3. Отсоедините высоковольтные провода,
4. Снимите крышку головки блока цилиндров
5. Установите поршень 1-го цилиндра в положение ВМТ в такте сжатия
а) Поверните шкив коленчатого вала по часовой стрелке и совместите канавку на шкиве с меткой “О” на крышке №1 ремня привода распределительного вала.

б) Убедитесь, что отверстие на шкиве привода распределительного вала совпало с меткой на крышке подшипника..

Читать еще:  Как разобрать стеклоподъемник на ваз 2110

Если это условие не выполняется, то поверните коленчатый вал по часовой стрелке на 1 оборот (360°) и снова совместите канавку на шкиве с соответствующей меткой..

6. Проверьте тепловой зазор в клапанах, отмеченных на рисунке:

а) С помощью щупа измерьте зазор между толкателем клапана и затылком кулачка распределительного вала
б) Запишите значения величины зазора, выходящего за указанные пределы, Эти значения будут использованы для подбора необходимой величины регулировочной шайбы.

Номинальный тепловой зазор в клапанах (на холодном двигателе):
впускных. 0,15-0,25 мм
выпускных. 0,25- 0,35 мм

7. Поверните коленчатый вал на 1 оборот (360°) и снова совместите канавку на шкиве с соответствующей меткой, как это указано в параграфе 2, и проверьте зазоры в клапанах, отмеченных на рисунке, повторив процедуру параграфа 3.

8, Отрегулируйте тепловой зазор в клапанах.

Примечания:
– В данных двигателях для регулировки теплового зазора в клапанах требуется демонтаж распределительных валов.
– Поскольку осевой зазор распределительного вала очень мал, то при демонтаже вала его следует удерживать в горизонтальном положении, в противном случае возможно повреждение посадочного места упорной шайбы распределительного вала в головке блока цилиндров, что может вызвать заедание или поломку распределительного вала. Аналогичные требования необходимо соблюдать и при установке распределительных валов
– Способы регулировки зазора впускных и выпускных клапанов несколько отличаются друг от друга.

8.1. Отрегулируйте тепловые зазоры во впускных клапанах.

8.1.1. Снимите распределительный вал впускных клапанов а) Поверните шкив коленчатого вала таким образом, чтобы отверстие во вспомогательной шестерне оказалось наверху; при этом кулачки 1-го и 3-го цилиндров в одинаковой степени нажимают на толкатели соответствующих клапанов.

б) Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала
в) Прикрепите вспомогательную шестерню распределительного вала к ведущей шестерне при помощи установочного болта

Рекомендуемые размеры установочного болта: диаметр – 6 мм, шаг резьбы – 1,0 мм, длина – 16-20 мм

Примечание: при снятии распределительного вала убедитесь, что усилие скручивания, передаваемое на вспомогательную шестерню от пружины, снимается вышеприведенной операцией.

г) Равномерно отпустите и снимите 8 болтов крышек подшипников распределительного вала за несколько проходов в последовательности, показанной на рисунке. Затем снимите крышки подшипников и распределительный вал

Внимание:
– Если распределительный вал не снимается при выполнении указанных операций, вновь установите крышку подшипника №3 и затяните ее двумя болтами.
– После этого последовательно отпустите и выверните болты, одновременно стараясь вытянуть распределительный вал за шестерню
– Не пытайтесь снять распределительный вал, прилагая большие усилия или с помощью дополнительных рычагов и приспособлений.

8.1.2 Удалите регулировочную шайбу с помощью небольшой отвертки

8.1.3. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями.
а) Микрометром измерьте толщину снятой регулировочной шайбы.
б) По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:
Для впускных клапанов. N I- (A – 0,20) мм
где N – толщина новой шайбы. Т – толщина снятой (отработавшей) шайбы. А – измеренный зазор в данном клапане
в) Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению

Примечание: регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм через 0,05 мм,

8.1.4, Установите новую регулировочную шайбу на толкатель клапана
8.1.5, Установите распределительный вал впускных клапанов
а) Проверните шкив коленчатого вала и установите распределительный вал выпускных клапанов в такое положение, чтобы его установочный штифт был выше среза головки блока цилиндров,

б) Нанесите консистентную смазку на упорные поверхности распределительного вала
в) Совместите шестерню распределительного вала впускных клапанов с шестерней распределительного вала выпускных клапанов, совместив установочные метки обеих шестерен.

Внимание: необходимо отличать уста новочные метки от меток ВМТи не использовать последние в этом случае

г) После этого заведите распределительный вал в постели подшипников, сохраняя зацепление шестерен.

Внимание: такое положение распределительного вала позволяет кулачкам первого и третьего цилиндров равномерно нажать на толкатели соответствующих клапанов.

д) Установите на место четыре крышки подшипников распределительного вала
е) Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек подшипников распределительного вала
ж) Установите и равномерно затяните 8 болтов крепления крышек подшипников за несколько проходов в указанной последовательности
Момент затяжки. 13 Н м

з) Снимите установочный болт
и) Установите крышку 1-го подшипника меткой вперед

Внимание: если крышка 1-го подшипника не встает на место, то с помощью отвертки переместите распределительный вал назад.

к) Нанесите тонкий слой моторного масла на резьбу и под головки болтов крышек подшипников распределительного вала
л) Установите и равномерно затяните 2 болта крышки переднего подшипника за несколько проходов
Момент затяжки. 13 Н м
м) Проверните коленчатый вал и проверьте совмещение меток

8.1 6. Проверьте зазоры в клапанах

8.2. Отрегулируйте тепловые зазоры в выпускных клапанах.

8.2.1. Снимите регулировочные шайбы
а) Поверните коленчатый вал таким образом, чтобы выступ кулачка регулируемого клапана был ориентирован вверх.
б) Расположите выемку толкателя клапана по направлению к передней части автомобиля.

в) Используя приспособление (А), нажмите на толкатель и установите приспособление (В) между кулачковым валом и толкателем После этого снимите приспособление (А).

Внимание: – Введите приспособление (В) под небольшим углом со стороны, обозначенной цифрой “9”, как показано на рисунке. При этом выемка должна находиться в положении, показанном на рисунке.

– Приспособление (В) не следует вводить слишком глубоко, чтобы не защемить регулировочную шайбу. Для предотвращения заклинивания вводите приспособление плавно со стороны распределительного вала впускных клапанов, как показано на рисунке
– Профиль кулачка затрудняет установку приспособления (В) под 3-м кулачком со стороны распределительного вала впускных клапанов. Для замены этой регулировочной шайбы приспособление (В) следует установить со стороны выпускных клапанов

г) Удалите регулировочную шайбу небольшой отверткой и магнитным стержнем.

8.2.2. Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями

а) Микрометром измерьте толщину снятой регулировочной шайбы
б) По формуле определите толщину новой регулировочной шайбы, которая обеспечит необходимый тепловой зазор в клапанах:
Для выпускных клапанов. N=T+(A- 0,30) мм, где N – толщина новой шайбы. Т – толщина снятой (отработавшей) шайбы, А – измеренный зазор в данном клапане.

в) Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению.

Примечание: регулировочные шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм с интервалом 0,05 мм,

8.2.3, Установите новую регулировочную шайбу
а) Установите шайбу на толкатель клапана
б) Приспособлением (А) нажмите на толкатель и удалите приспособление (В).

8,2.4. Проверьте тепловой зазор в клапанах

9. Установите крышку головки блока цилиндров
а) Удалите старый герметик.
б) Нанесите слой свежего герметика в места, показанные на рисунке.

в) Установите прокладку под крышку головки блока цилиндров
г) Установите крышку головки блока, закрепив ее 4-мя гайками, установленными на уплотняющие шайбы
Момент затяжки. 6 Н м
10. Подсоедините высоковольтные провода.
11. Подсоедините шланги системы вентиляции картера
12. Подсоедините жгут проводки.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
