Водяной насос опель астра h z16xer

Opel Astra H: качественная замена помпы Опель Астра Н Z16XER

Перво-наперво давайте определимся, что именно мы называем помпой. Исходя из строгого определения, помпа – это насос, коих в современных машинах несколько: водяной и топливный, насос омывающей жидкости, гидроусилителя руля.

Однако, большинство автовладельцев этим термином называют только водяной, благодаря работе которого в автомобиле осуществляется циркуляция охлаждающей жидкости.

Замена помпы Астра Н Z16XER: предварительные сведения

Назначение водяной помпы

Важно понимать, что движение ОЖ происходит не только по двигателю – благодаря ей осуществляется еще и обогрев салона. Это хоть и несколько усложняет контур ее циркуляции, но создает легкий способ безошибочно диагностировать неисправность системы охлаждения. Для этого достаточно включить печку, вентилятор, и направить поток воздуха в салон. Если этот воздух не окажется теплым, значит, система дала сбой. Либо произошла утечка ОЖ, либо отказал водяной насос. К слову, водяным его можно называть с некоторой степенью условности, ведь для охлаждения моторов давно уже используется не вода, а иные жидкости разных типов – антифриз или тосол.

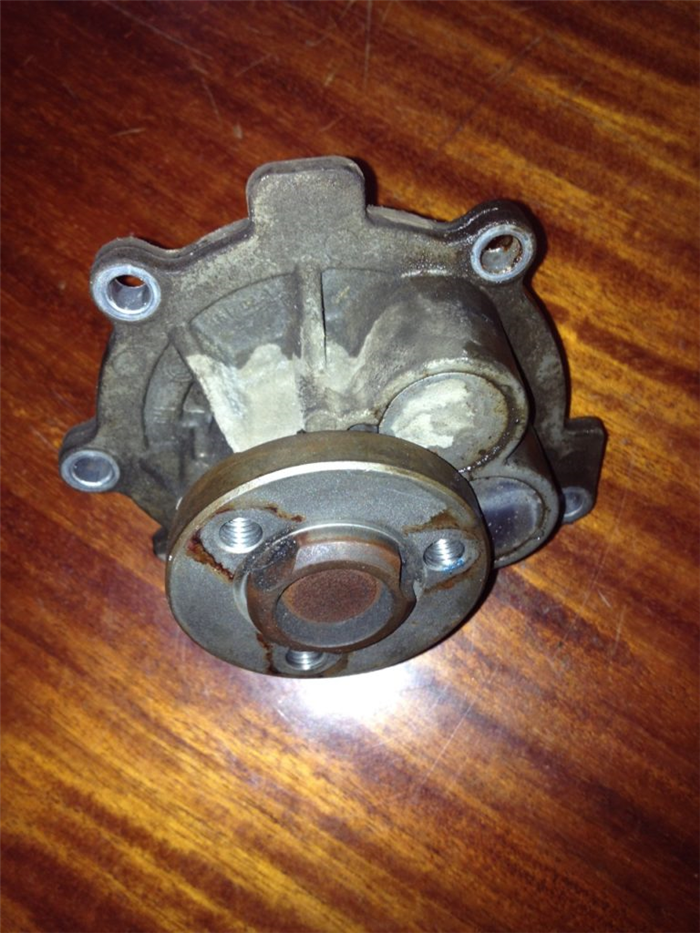

Конструкция помпы

Конструкция же этого агрегата предельно проста: он представляет собой заключенную в герметичный корпус крыльчатку на оси. Посредством вращения этой крыльчатки и осуществляется циркуляция ОЖ. Саму же крыльчатку заставляет вращаться двигатель, с которым посредством ременной передачи соединена ось водяного насоса.

Итак, помпа состоит из следующих элементов:

  • герметичного пластикового или алюминиевого корпуса;
  • алюминиевой крыльчатки;
  • стального вала;
  • двух подшипников, чаще всего, шарикового типа, удерживающих вал с крыльчаткой;
  • двух сальников;
  • резинового или резинопластикового ремня.

Когда нужна замена помпы Опель Астра Н Z16XER?

Озаботиться состоянием этого элемента следует в следующих случаях:

  • на приборной панели автомобиля появляется сигнал перегрева двигателя;
  • безостановочно работает вентилятор мотора, даже при большой скорости движения машины, когда в обычной ситуации его усилия для поддержания оптимальной температуры мотора не требуются;
  • появление пара из радиатора.

Если при этих симптомах уровень охлаждающей жидкости в соответствующем бачке нормальный, то со стопроцентной уверенностью можно утверждать, что неисправна помпа.

Да и вообще диагностику, ремонт, а в случае необходимости и замену помпы Z18XER Opel Astra H лучше доверить профессионалам. Тем самым вы сэкономите не только время, но и деньги. При незначительных поломках полная замена помпы может и не потребоваться. Для ремонта достаточно будет заменить лишь один или несколько вышедших из строя компонентов элемента.

Какие неисправности приводят к замене помпы Опель Астра H?

Чаще всего причиной поломки этого агрегата оказываются сальники, которые в процессе работы изнашиваются, и через них происходит утечка охлаждающей жидкости. Регулярно производя проверку уровня ОЖ, можно выявить эту неисправность на ранней стадии и, заменив растрескавшиеся сальники, избежать появления более серьезных проблем, связанных с перегревом мотора.

Следующая из наиболее распространенных поломок помпы – это износ подшипников. В результате этого вал с крыльчаткой начинает люфтить, вращение его становится неравномерным, что сказывается не только на эффективности работы всего механизма в целом, но и на скорости износа прочих его элементов. Если в процессе работы помпы из нее начинают доноситься посторонние звуки, то, скорее всего, пришло время заменить подшипники.

Поломка одной или нескольких лопастей крыльчаток – это одно из возможных последствий люфта. В этом случае к необходимости замены подшипников добавляется необходимость смены вала с крыльчаткой.

Разрыв ремня, как причина замены помпы Опель Астра Н

Еще одна из наиболее часто встречающихся поломок системы охлаждения двигателя – это соскальзывание либо разрыв ременного привода помпы. Первое – результат ослабления натяжительного ролика, второе результат либо заводского брака ремня, либо его износа. И в том, и в другом случае ремень лучше заменить на новый. По крайней мере, так вы будете спокойны, что поломка эта не повторится.

Не столь сложно снять старый ремень и установить вместо него новый, сколь до этого ремня добраться. При всей надежности бензиновых двигателей z16xer и z18xer, они имеют одно нехорошее свойство: чтобы заменить ремень помпы и, тем более, саму помпу, придется разобрать чуть ли не половину мотора. Без соответствующего опыта и, тем более, инструмента, сделать это будет не так-то просто. Так, в интернете можно найти подробную пошаговую инструкцию по замене помпы Опель Астра H Z16XER – она состоит из 56 пунктов!

У опытного же мастера автосервиса эта работа займет всего лишь несколько минут. Вот вам еще один довод в пользу профессионального ремонта. Да, производя ремонтные работы собственными силами вы сэкономите какую-то сумму денег (в случае с заменой помпы сумма эта весьма незначительна). Зато потеряете уйму времени, и никто вам не даст гарантию на качество ремонта. Поверьте, оно того не стоит.

Замена помпы Опель Астра Н Z18XER

Все это лишь теория, потому что большинство помп представляют собой не разборные конструкции и единственные их элементы, подлежащие замене – это сальники. Во всех же остальных случаях и проще, и дешевле заменить весь агрегат полностью. Благо, его стоимость не столь высока, чтобы на этом экономить.

Особенности замены помпы Opel Astra

Opel Astra модификаций h и j имеют ряд конструктивных отличий, в связи с чем процесс замены оборудования разных моделей также может варьироваться. Помимо этого, последовательность действий при демонтаже старого и установке нового оборудования зависит от типа двигателя, установленного на машине. Помпа является одним из жизненно важных для автомобиля компонентов, поэтому контроль её работоспособности и своевременная замена может продлить жизнь авто и избавить водителя от лишних хлопот и расходов.

Зачем в автомобиле нужна помпа

Помпа, она же водяной насос, представляет собой элемент системы охлаждения двигателя внутреннего сгорания, отвечающий за организацию круговорота жидкости по каналам рубашки охлаждения двигателя. Иными словами, охлаждающая жидкость, например, антифриз, не перемещается по системе самостоятельно: её нужно нагнетать. Именно с этой целью к корпусу двигателя крепится помпа, которая получает вращающий момент от коленчатого вала посредством ремённой передачи, т. е. водяной насос начинает работать одновременно с запуском двигателя.

Помпа или водяной насос — один из элементов системы охлаждения двигателя автомобиля

Читать еще:  Опель фронтера б дизель

Конструктивно помпа состоит из вала, который вращается на подшипниках, и на котором крепится крыльчатка. Именно она и задаёт импульс движению охлаждающей жидкости в системе. С другой стороны вала расположен шкив, через который на вал передаётся вращение. Для предотвращения попадания жидкости в полость с подшипниками между крыльчаткой и валом монтируется сальник.

Замена помпы в Opel Astra h

Как и любая другая деталь автомобиля, помпа имеет свой ресурс, и в определённое время возникает необходимость её ремонта или замены. Выход из строя детали не происходит мгновенно: симптомы начинают появляться постепенно, и важно не упустить момент, когда поломка помпы потянет за собой другие проблемы. Эксплуатация неисправного водяного насоса может привести к серьёзным последствиям, связанным с перегревом двигателя.

По ряду характерных признаков владелец автомобиля может определить, что в ближайшее время потребуется ремонт или замена помпы. В большинстве случаев из-под капота становится слышен посторонний звук, как правило — свист.

С высокой степенью вероятности причиной появления свиста является постепенный выход из строя подшипников: появление люфта или подклинивание. Подшипники в устройстве — закрытого типа, поэтому смазке они не подлежат, а значит нужно менять или сам подшипник, или всю помпу целиком. Для замены подшипника необходим определённый навык и специальные инструменты, поэтому, как правило, меняют помпу. Люфт может появиться в результате прослабления посадочного места подшипника, т. е. в этом случае тоже проще всего приобрести новую помпу.

Замену автомобильной помпы лучше доверить опытному мастеру

Ухудшение циркуляции жидкости может быть связано с поломкой крыльчатки или с её недостаточным креплением на валу. Ремонт или замена помпы может потребоваться в случае появления течи охлаждающей жидкости. Причиной этому бывает, как правило, выход из строя сальника или уплотнительной прокладки. Разумеется, перебои в работе системы охлаждения в целом и водяного насоса в частности можно определить по изменившимся показаниям приборов: неисправная работа помпы ведёт к повышению температуры охлаждающей жидкости, и температурный датчик должен сообщить об этом водителю, отправив сигнал на соответствующий индикатор на панели приборов.

Инструкция по эксплуатации рекомендует менять помпу на Opel Astra h через каждые 90 тыс. км пробега одновременно с заменой ремня ГРМ.

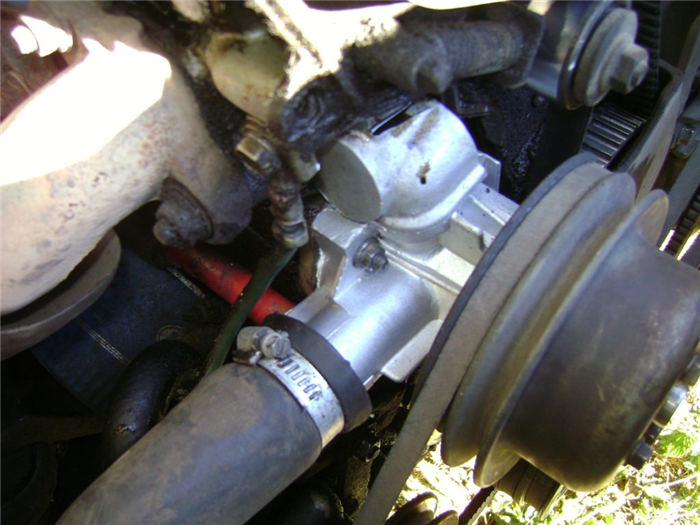

Где находится помпа

Водяной насос автомобиля Opel Astra h расположен в правой нижней части двигателя, в системе ГРМ (если открыть капот и встать лицом к машине, то — слева внизу). Чтобы получить доступ к помпе, потребуется снять воздушный фильтр, расположенный над ней. Алгоритм замены выглядит следующим образом:

  • демонтаж воздушного фильтра;
  • снятие ремня ГРМ;
  • слив охлаждающей жидкости из системы;
  • демонтаж помпы;
  • монтаж нового водяного насоса;
  • заполнение системы антифризом. Объём охлаждающей жидкости зависит от типа мотора и может составлять от 5,6 до 7,6 литра.

Какие потребуются инструменты

Для демонтажа старой помпы и последующей установки новой нужны:

  • накидной ключ на «19»;
  • бита торкс-45;
  • бита торкс-30;
  • головка торкс-10;
  • пассатижи.

Особенности для разных типов двигателей

Если расположение помпы, а также набор инструментов, используемых при демонтаже и установке водяного насоса, одинаковы для всех типов двигателей, то последовательность действий, которые необходимо выполнить в процессе замены, имеет свои особенности для двигателей z18xer, z16xer и z14xer.

Замена помпы на Opel Astra h с мотором z18xer

Двигатель z18xer отличается от других модификаций тем, что вал помпы приводится во вращение не через ремённую, а через зубчатую передачу. При замене помпы в этом случае автомобиль можно не загонять на эстакаду, и правое переднее колесо снимать необязательно: места и так вполне достаточно. Для замены водяного насоса необходимо выполнить следующие шаги:

  • слить охлаждающую жидкость в поставленные снизу ёмкости. Для этого необходимо выкрутить пробку из радиатора и отсоединить шланги от расширительного бачка;
  • снять или отодвинуть в сторону воздушный фильтр, чтобы не мешал.

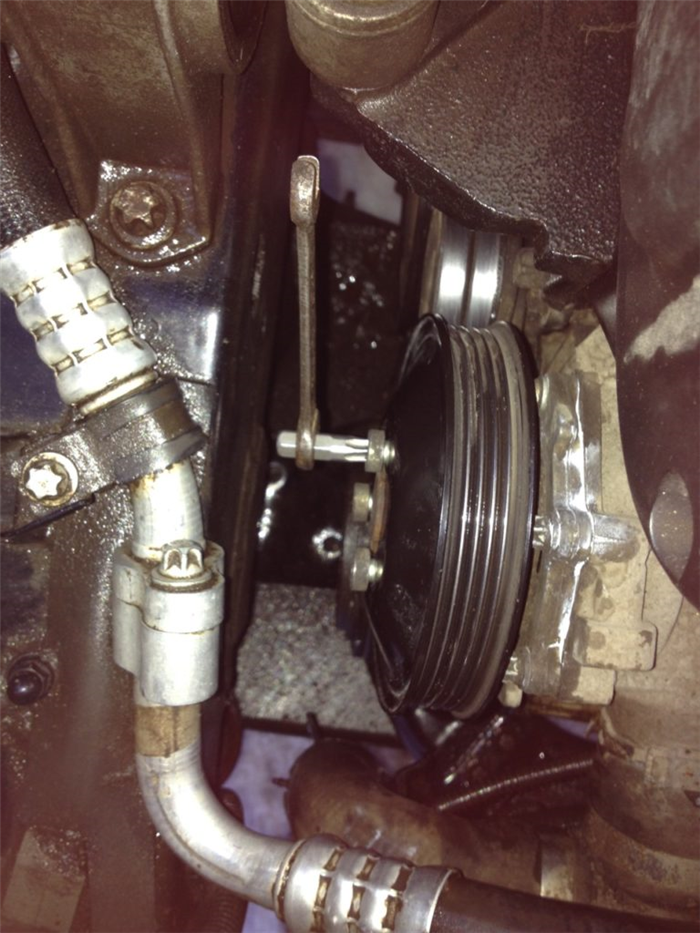

Затем следует ослабить крепёжные болты шкива.

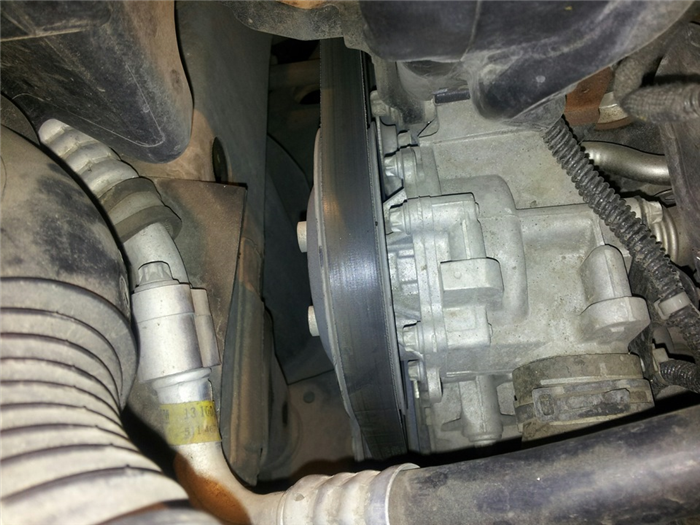

Ослабить крепёжные болты шкива следует до снятия ремня ГРМ

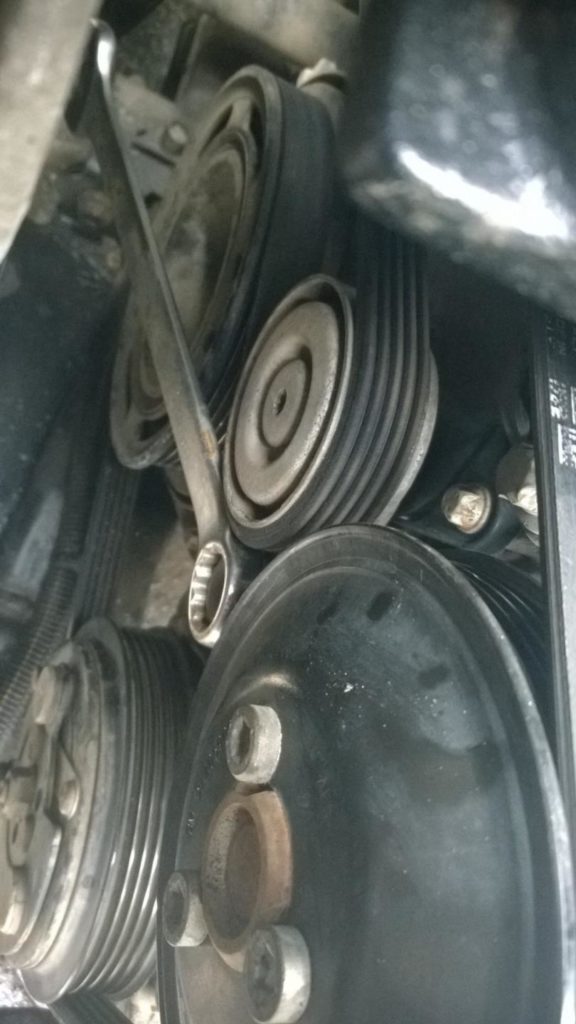

После этого нужно оттянуть натяжной ролик.

Натяжной ролик послабляется с помощью накидного ключа на «19»

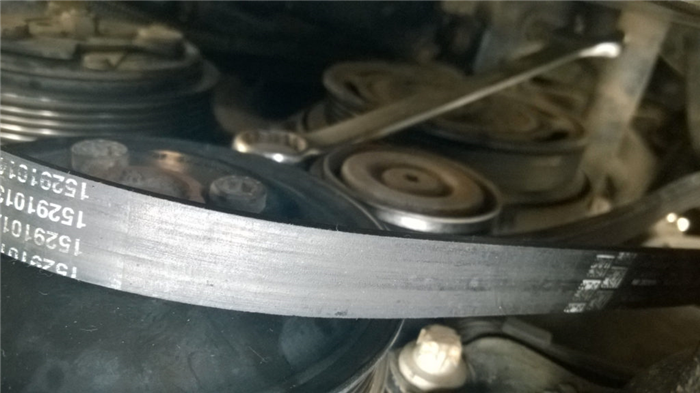

Далее необходимо снять зубчатый ремень со шкива.

Для демонтажа помпы необходимо снять ремень со шкива

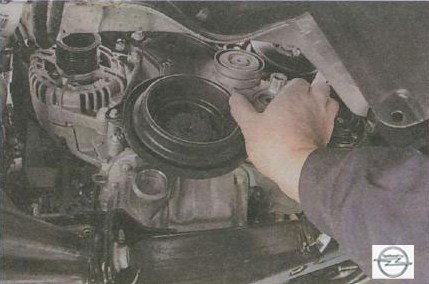

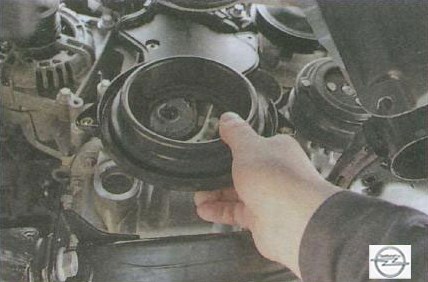

Затем придётся снять шкив, предварительно вывернув три болта, которыми шкив крепится к корпусу водяного насоса.

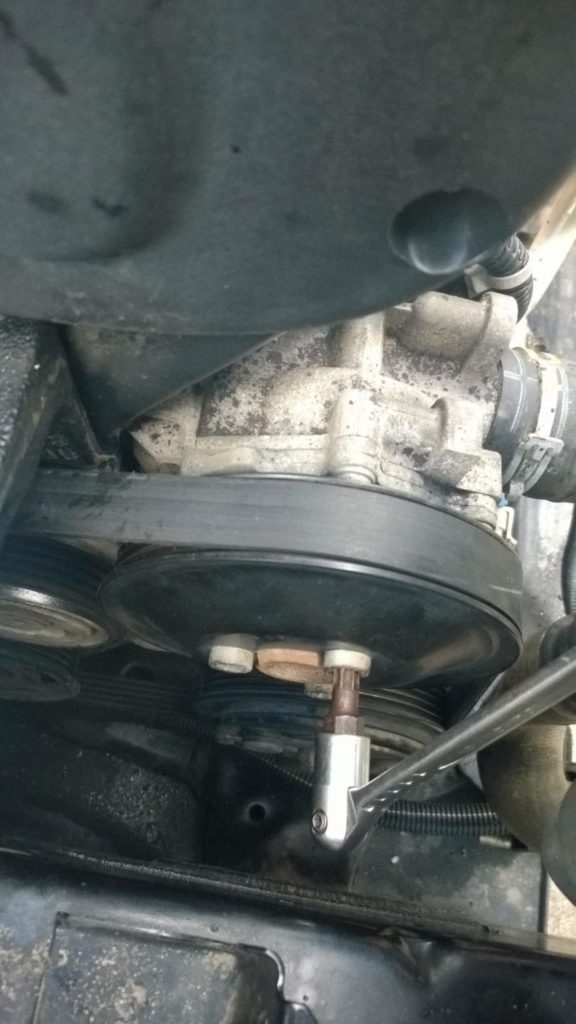

Шкив снимается с помощью биты торкс на «10»

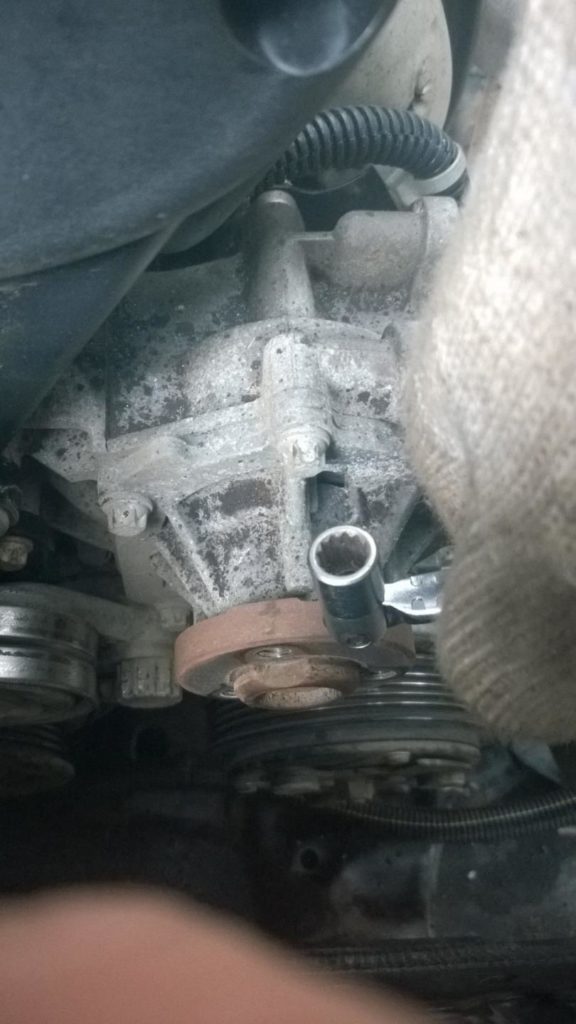

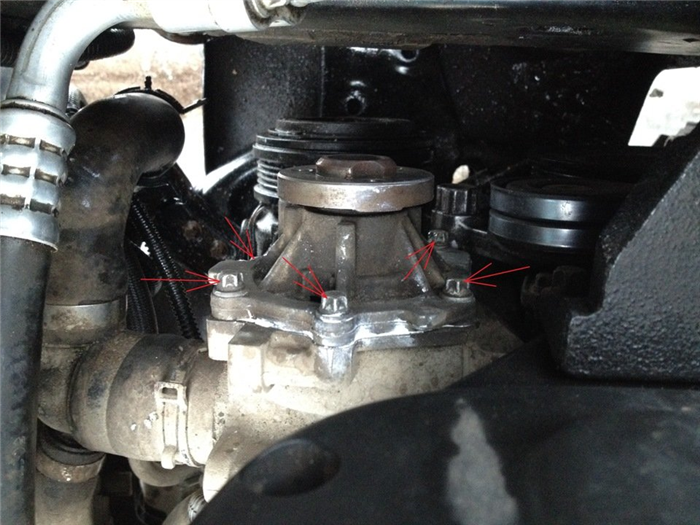

После этого откручиваются крепёжные болты водяного насоса.

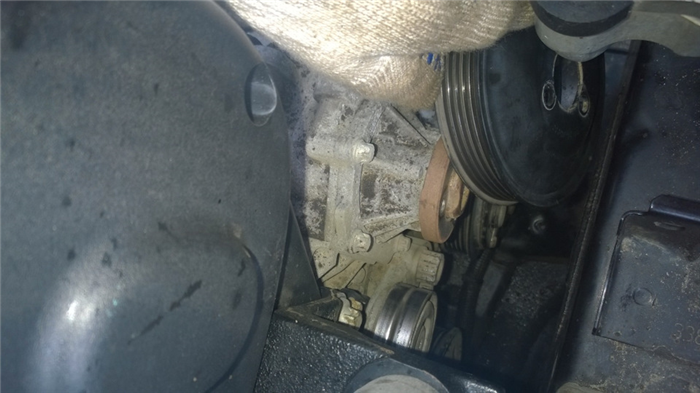

Крепёжные болты насоса откручиваются с помощью головки торкс

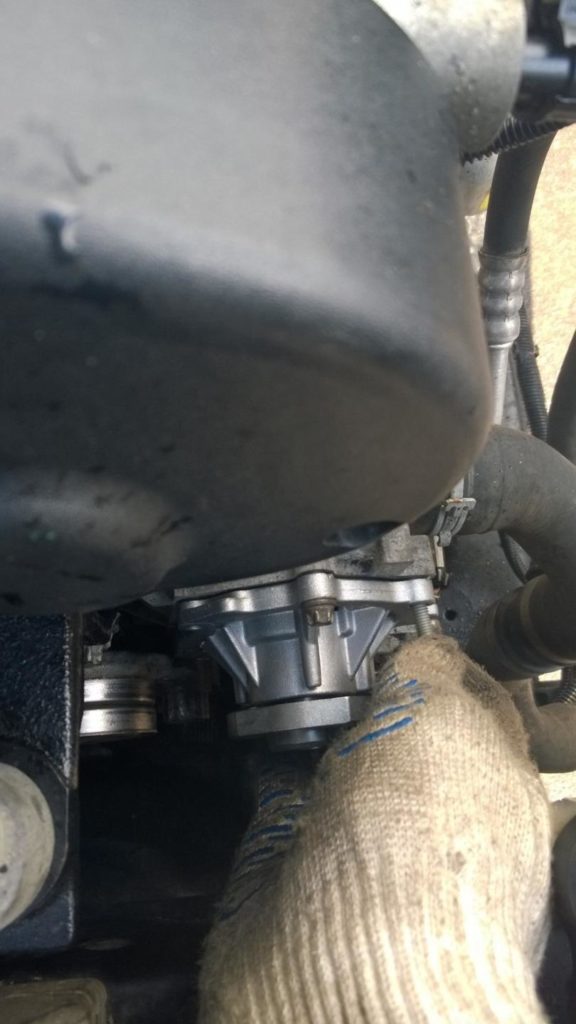

Далее помпа снимается с посадочного места.

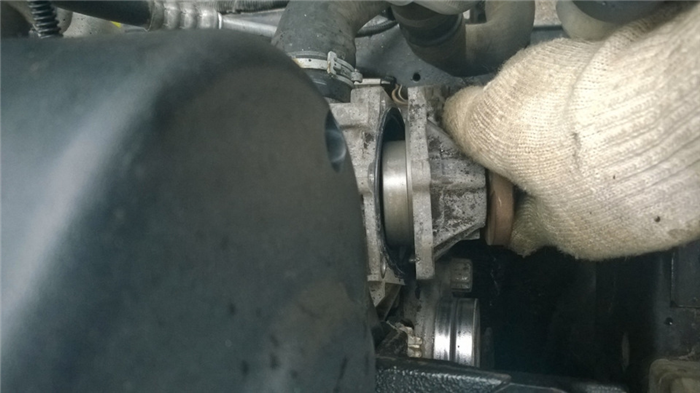

Снять помпу можно, слегка поддев её отвёрткой

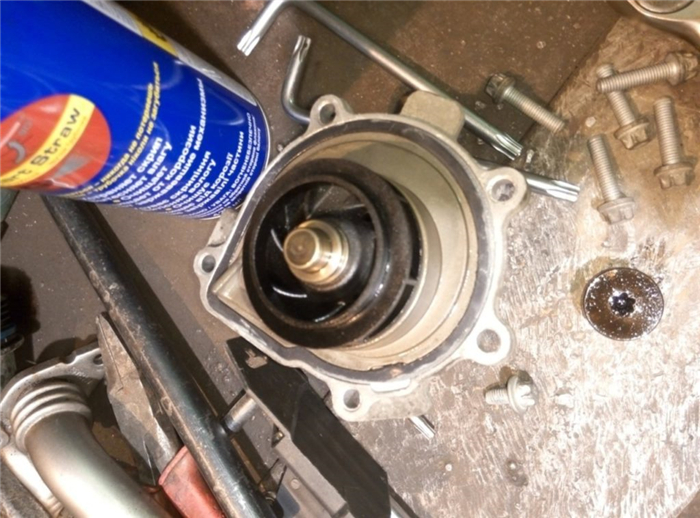

Старая уплотнительная резина удаляется.

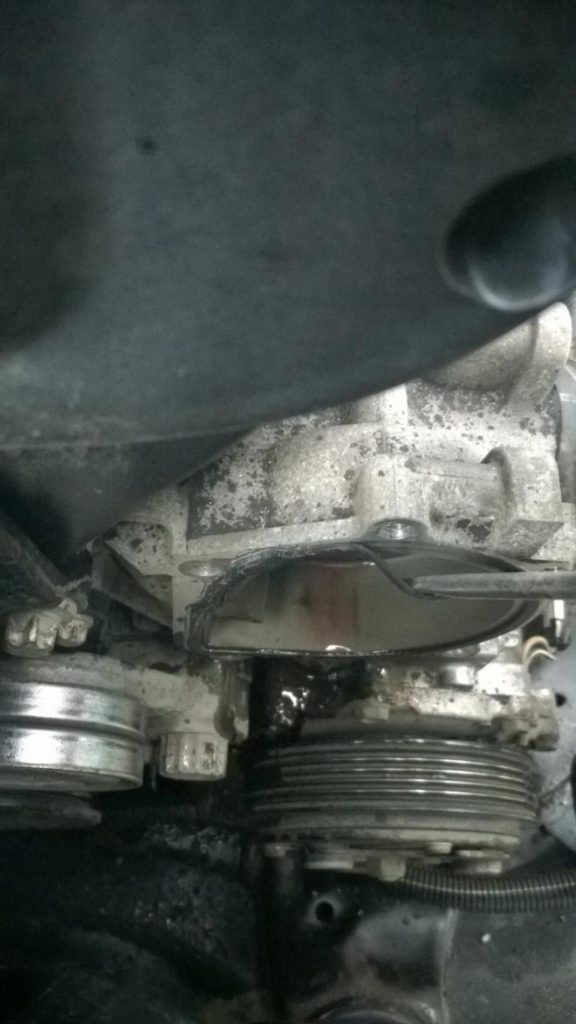

Старую уплотнительную резину следует аккуратно удалить

Посадочное место очищается от грязи и обезжиривается.

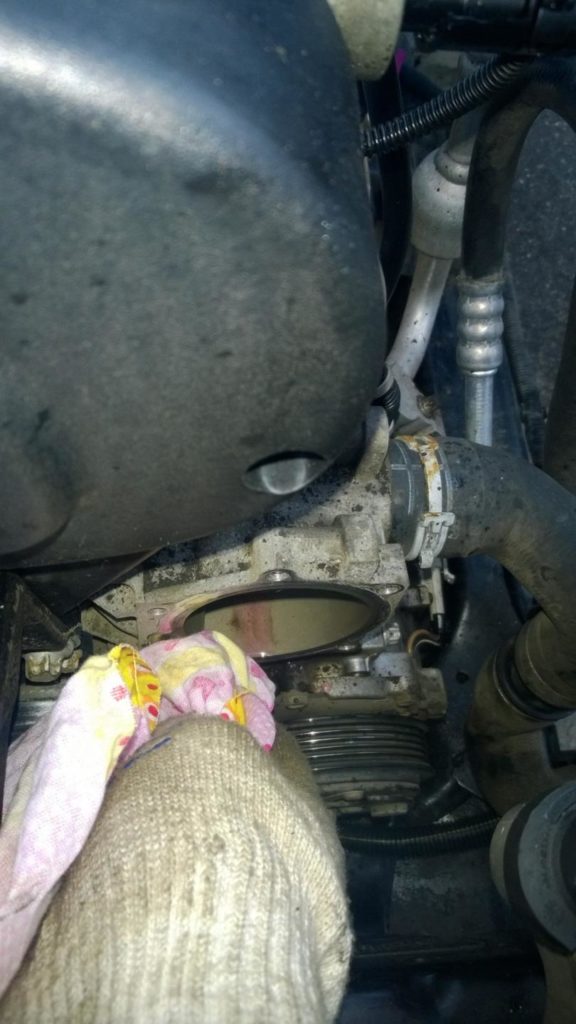

Посадочное место помпы необходимо тщательно очистить от грязи

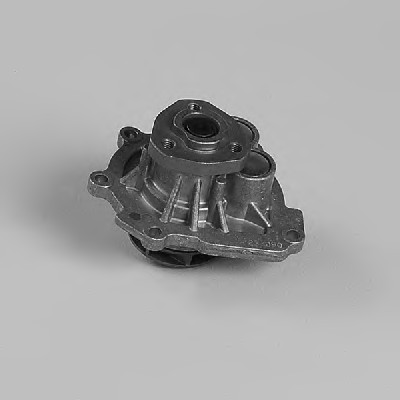

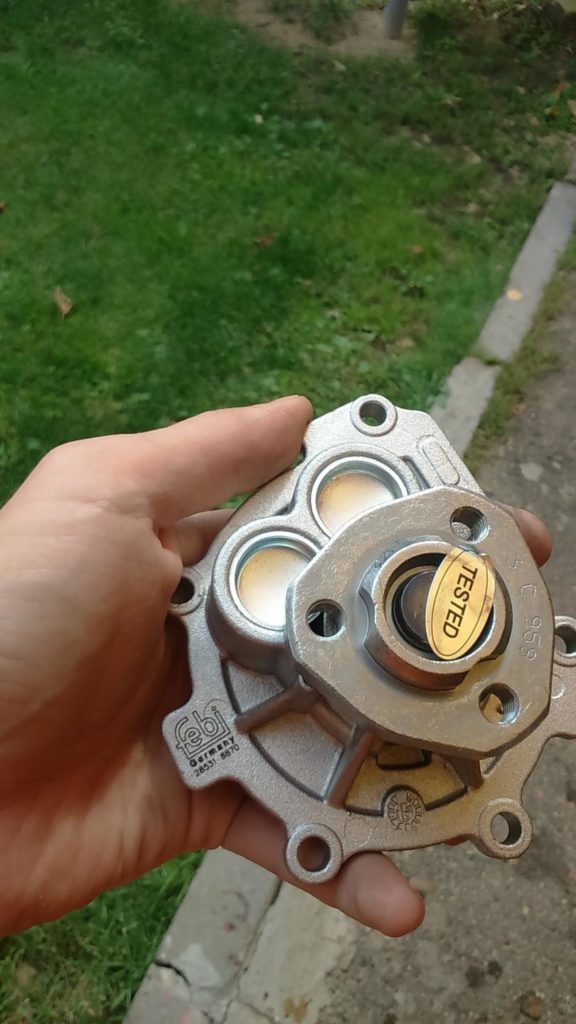

На очищенное и подготовленное посадочное место устанавливается новая помпа.

Новая помпа устанавливается на автомобиль в обратном порядке

Резиновую прокладку, с помощью которой уплотняется фланцевое соединение помпы, необходимо менять после каждого снятия насоса. Посадочное место после демонтажа старой помпы обязательно нужно почистить и обезжирить. При установке новой помпы всё делается в обратном порядке.

500 км назад я тоже менял помпу. Мы, конечно, чуть больше делали телодвижений — снимали шкив распредвала и коленвала, да ещё и насос Гура. Это чтоб снять защитный кожух ГРМа. Но тосол весь не сливали, машину на гидродомкрат и в ёмкость нормально слили, что вытекло. Пролил грамм 50 тосола. Без кожуха было проще пометить мелом, как стояла помпа, да и доступа было больше.

Alik33

http://www.opel-club.com.ua/forum/topic/218814-zamena-vodyanogo-nasosa-pompy-na-opel-vectra-a-c16nz/

Замена помпы на Опель Астра h с мотором z16xer

Для замены водяного насоса на Opel Astra h с двигателем типа z16xer потребуется проделать следующее:

  • откинуть отрицательную клемму аккумулятора;
  • снять воздушный фильтр;
  • ослабить натяжной ролик и снять ремень ГРМ;
  • слить охлаждающую жидкость из системы;
  • ослабить три болта крепления шкива к помпе и снять шкив;
  • вывернуть пять крепёжных болтов корпуса помпы и снять водяной насос;
  • посадочное место зачистить от грязи и обезжирить;
  • новую помпу установить в обратном порядке.

От помпы двигателя z18xer эта помпа отличается конструкцией и ремённой передачей.

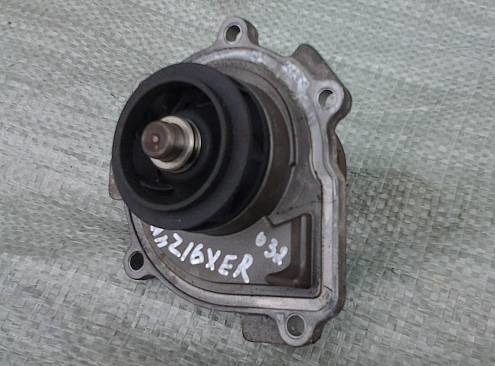

Замена помпы двигателя Opel Astra z16xer имеет свои особенности

Замена водяного насоса на Опель Астра h с двигателем z14xer

Замена помпы на Opel Astra с мотором z14xer наиболее трудоёмкая среди остальных модификаций. Она предусматривает снятие правого переднего колеса и натяжителя.

Читать еще:  Opel astra h замена штатной магнитолы

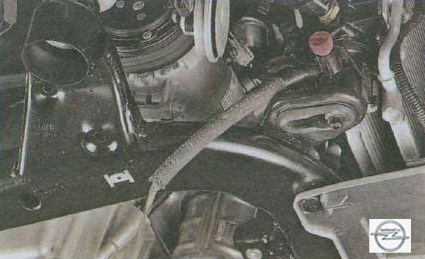

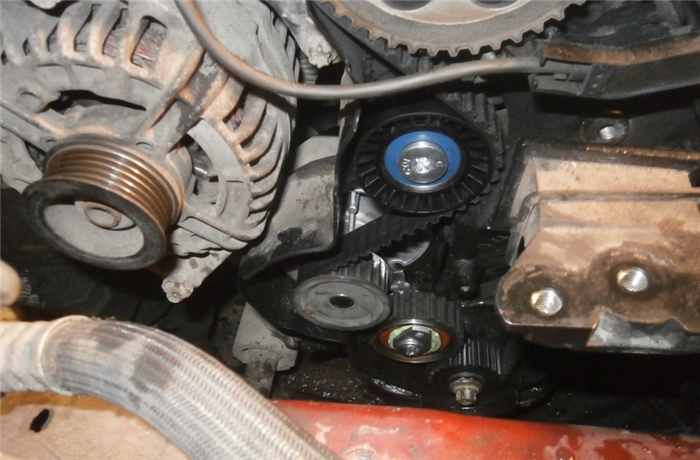

Для замены помпы потребуется снять натяжной ролик

  • слить охлаждающую жидкость;
  • снять воздушный фильтр;
  • поднять машину домкратом и демонтировать подушку двигателя;
  • снять шланги с помпы;
  • выкрутить 9 крепёжных болтов и снять помпу.

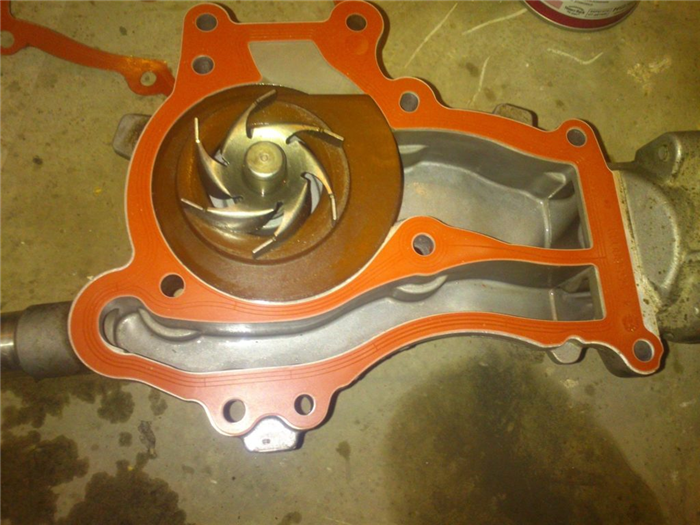

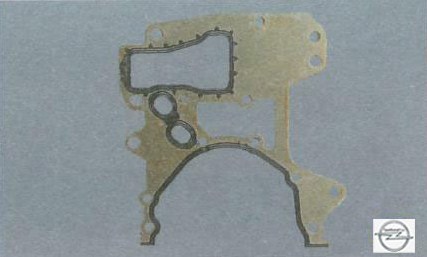

Под помпой находится металлическая прокладка, которую необходимо заменить. Крепёжные болты имеют разную длину, поэтому лучше запомнить их расположение.

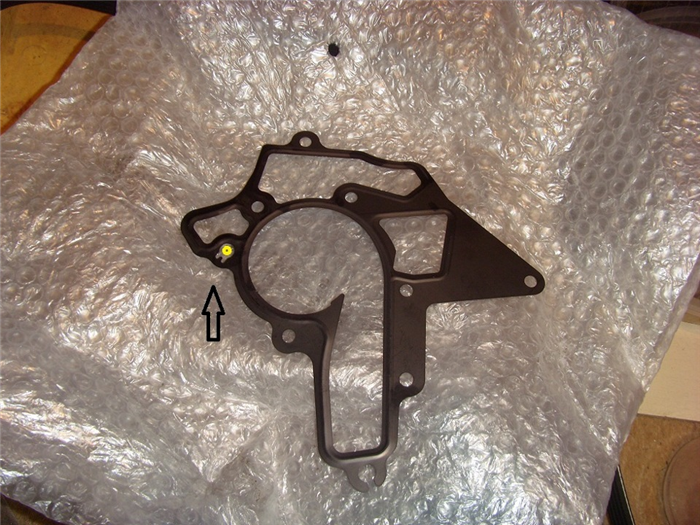

Металлическая прокладка должна меняться при каждой замене помпы

Замена водяного насоса на Opel Astra j

Замена помпы на Опель Астра j предусматривает демонтаж правого переднего колеса и подушки двигателя. Последующий алгоритм мало отличается от подобной процедуры на других модификациях двигателя. Для замены помпы на Опель Астра j потребуются:

  • головка торкс на «10»;
  • бита торкс на «45» с разводным ключом;
  • трещётка с головкой на «13»;
  • крестообразная отвёртка.

Видео: как самостоятельно заменить помпу на Опель Астра j

Процедура замены включает такие шаги:

  • снятие минусовой клеммы аккумулятора;
  • демонтаж воздушного фильтра;
  • выкручивание крепёжных болтов шкива;
  • слив антифриза;
  • выкручивание крепёжных болтов помпы;
  • демонтаж помпы.

После этого убирается старая резиновая прокладка, зачищается посадочное место и устанавливается новая помпа в обратном порядке.

Замена помпы на Opel Astra j

Замену водяного насоса на автомобиле Opel Astra можно доверить СТО или осуществить самостоятельно. Разумеется, на станции техобслуживания специалисты сделают всё быстро и качественно, но дорого, поэтому не стоит списывать со счетов и второй вариант. Тем более что процедура замены помпы — вполне решаемая задача при наличии необходимых инструментов и определённой теоретической подготовки. Периодичность замены удобно контролировать с помощью записей в сервисной книжке.

Самостоятельная замена помпы автомобиля Opel Astra

Водяной насос занимает центральное место в системе охлаждения двигателя. Любые его неисправности могут привести к печальным последствиям и большим финансовым расходам. Поэтому каждый автолюбитель должен знать, как оценить работоспособность помпы и в случае необходимости заменить её на новую.

Назначение водяного насоса

Циркуляция любой жидкости в автомобиле осуществляется принудительно. Именно помпа (водяной насос) обеспечивает циркуляцию антифриза в системе охлаждения двигателя.

Водяной насос функционирует вместе с мотором. При запуске двигателя сразу начинается вращение лопастей крыльчатки насоса. Это обеспечивает подачу охлаждающей жидкости к цилиндрам мотора под давлением. Неисправность помпы может привести к перегреву двигателя и заклиниванию подвижных частей и механизмов. В этом случае силовой агрегат может выйти из строя.

Конструктивно помпа представляет собой металлический корпус, внутри которого расположен вал на двух подшипниках с крыльчаткой. Вращение вала происходит за счёт ремня ГРМ.

Внутри корпуса помпы находится вал с крыльчаткой

Замена водяного насоса на Opel Astra H

На автомобиле Opel Astra H рекомендуется менять помпу каждые 90 тыс. км пробега. Как правило, на большинстве моделей её меняют одновременно с ремнём ГРМ.

Замена помпы предполагает выполнение следующих операций.

Снятие корпуса воздушного фильтра.

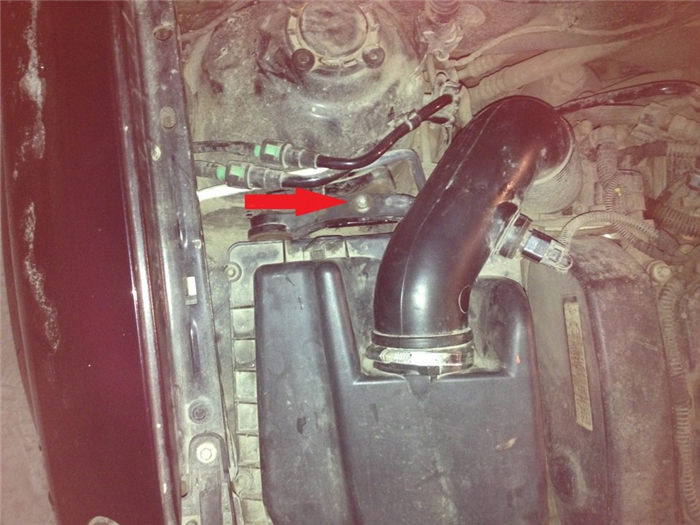

Перед заменой водяного насоса необходимо снять воздушный фильтр в корпусе

Демонтаж ремня ГРМ.

Слив антифриза из системы.

Установка новой помпы.

  • Заполнение системы свежей охлаждающей жидкостью (ОЖ). В зависимости от модификации двигателя требуется от 5,6 до 7,6 литров антифриза.
  • Алгоритм замены водяного насоса для каждой модификации двигателя автомобиля Opel Astra H имеет свои особенности. При этом расположение помпы и набор необходимых инструментов одинаковы для всех моделей.

    Расположение помпы на Opel Astra H

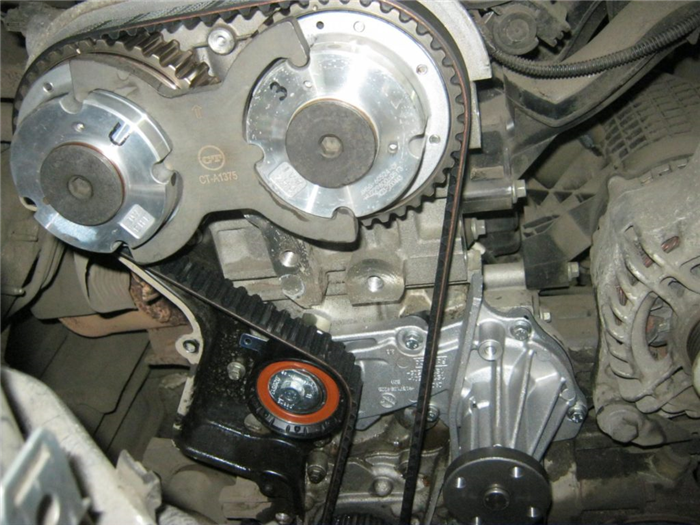

    На автомобиле Opel Astra H помпа расположена в системе ГРМ. Дело в том, что вал с крыльчаткой вращается ремнём ГРМ. Поэтому такое размещение оптимально и не требует дополнительных узлов для работы помпы. Более того, это удобно и при замене насоса.

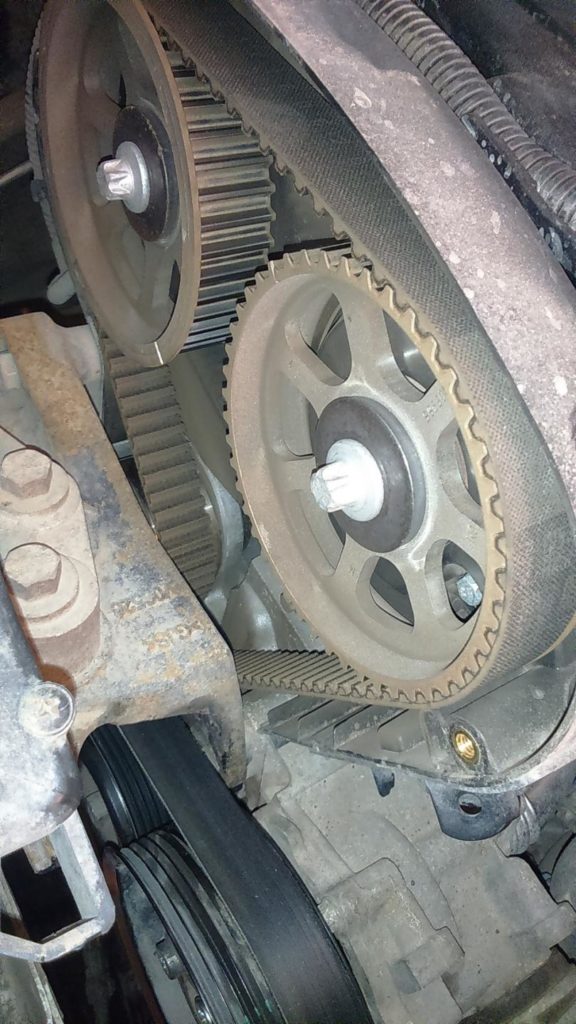

    Вал водяного насоса вращается с помощью ГРМ

    Необходимые инструменты

    Для замены помпы автомобиля Opel Astra H необходимы следующие инструменты:

    бита с наконечником Torx на Т30;

    бита с наконечником Torx на Т45;

    торцевой ключ или головка на 10;

    Замена помпы на двигателе Z18XER

    Особенность этой модели двигателя состоит в том, что водяной насос приводится в действие не ремнём, а зубчатой передачей. При установке нового водяного насоса необязательно загонять машину на эстакаду или снимать правое переднее колесо. На моторах типа Z18XER конструкция ГРМ достаточно проста, чтобы выполнить все процедуры без съёма колеса. Порядок демонтажа старой и установки новой помпы следующий.

    В предварительно поставленные пустые ёмкости сливается охлаждающая жидкость — отсоединяются два шланга от расширительного бачка и выкручивается пробка из радиатора.

    Ослабляется натяжной ролик и со шкива помпы снимается зубчатый ремень.

    Ослабляется натяжной ролик и со шкива помпы снимается зубчатый ремень

    Откручиваются три болта крепления водяного насоса к блоку цилиндров.

    От насоса отсоединяются шланги.

    Снимается сама помпа.

    Откручиваются болты крепления и снимается помпа

    Тщательно очищается место посадки насоса от пыли, грязи, масла и капель антифриза.

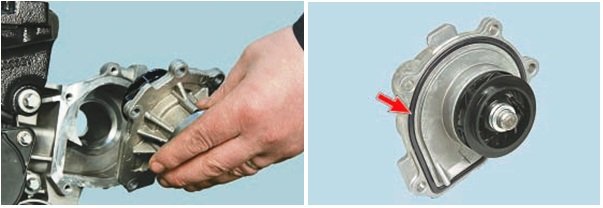

    На место посадки, предварительно обрабатанное герметиком, устанавливается новая уплотнительная прокладка. Она меняется при каждой замене насоса, независимо от степени износа.

    При установке нового насоса необходимо следить, чтобы прилив масляного насоса вошёл точно в свой паз. После этого затягиваются до упора, но без избыточных усилий, болты крепления помпы.

    В систему заливается свежий антифриз.

    При замене помпы меняются шланги, если они раздулись или на их поверхности образовались трещины

    Замена помпы на двигателе Z16XER

    Двигатель Z16XER отличается от Z18XER только моделью помпы и ремённой передачей. При замене помпы автомобиля Opel Astra H с таким двигателем работы выполняются в следующем порядке.

      Отсоединяется минусовая клемма аккумулятора.

    Для снятия ремня ГРМ ослабляется натяжной ролик. При этом следует не допускать проворачивания коленвала.

    Антифриз сливается из расширительного бачка и корпуса радиатора

    Сливается антифриз из расширительного бачка и корпуса радиатора. Из последнего необходимо выкрутить пробку.

    От корпуса помпы отсоединяются шланги подачи ОЖ.

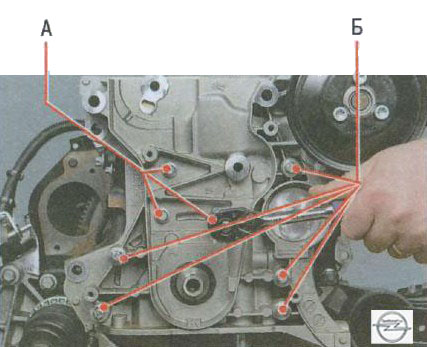

    Откручиваются пять болтов крепления насоса к двигателю.

    Отворачиваются пять болтов крепления и помпа снимается

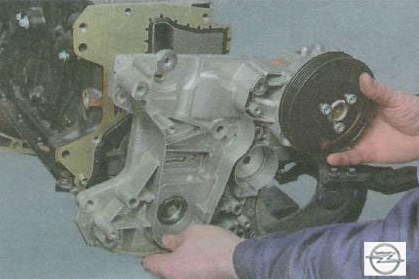

    Откручиваются три болта крепления насоса к шкиву.

    Снимается сама помпа.

    Из гнезда вынимается старая помпа

    Место установки помпы очищается от грязи и пыли.

    Ставится новый насос и все работы выполняются в обратном порядке.

    Замена помпы на двигателе Z14XER

    Из всех модификаций автомобиля Opel Astra H наиболее сложно заменить помпу на двигателе Z14XER. Это связано с особенностями ГРМ и системы охлаждения. Для этой модели двигателя помпа меняется следующим образом.

    Читать еще:  Замена переднего ступичного подшипника опель астра h

      Сливается охлаждающая жидкость.

    Снимается правая опора двигателя.

    Ремни снимаются таким же образом, как и на других модификациях двигателей.

    Болты крепления помпы выкручиваются в произвольном порядке. Однако на двигателе Z14XER болты имеют разную длину, поэтому следует пометить, в какое гнездо должен быть вставлен каждый болт.

    В комплект нового водяного насоса входят новые болты, которые следует использовать при монтаже

    Дальнейший порядок снятия и установки новой помпы аналогичен Z16XER.

    Видео: замена помпы на автомобиле Opel Astra H

    Замена водяного насоса на Opel Astra J

    Системы охлаждения двигателя автомобилей Opel Astra H и Opel Astra J имеют ряд небольших отличий, которые следует учитывать при замене водяного насоса.

    Расположение помпы на Opel Astra J

    На Opel Astra J водяной насос располагается, как и на других моделях Opel Astra, в системе ГРМ. Различие заключается в устройстве самого ГРМ, поэтому замена помпы происходит несколько сложнее.

    Водяной насос приводится в действие ремнём ГРМ и располагается в системе этого механизма

    Необходимые инструменты

    При замене водяного насоса Opel Astra J используют следующие инструменты:

    специальный ключ Torex;

    шестигранник на 5;

    рожковый ключ на 41;

    удлинитель для ключей;

    силиконовая смазка или герметик;

    Заменя помпы

    Процесс замены помпы на автомобиле Opel Astra J довольно трудоёмок. Однако тщательное следование рекомендациям профессионалов позволит выполнить работу не хуже, чем это сделают в автосервисе.

    1. Отсоединяется провод с минусовой клеммы аккумулятора.
    2. Снимается корпус воздушного фильтра.

    Через специальный патрубок, который находится в нижней части радиаторной коробки, сливается антифриз.

    Через патрубок в нижней части радиатора сливается охлаждающая жидкость

    Снимается защитный кожух с ремня ГРМ.

    Снимается кожух с ремня ГРМ

    Подняв домкратом правую часть кузова, снимается правое переднее колесо и убирается в сторону. Под балку кузова ставятся дополнительные упоры.

    Вынимаются свечи зажигания.

    Коленвал проворачивается до совпадения меток на кожухе и шестерне и фиксируется в этом положении, чтобы после замены не выставлять метки заново.

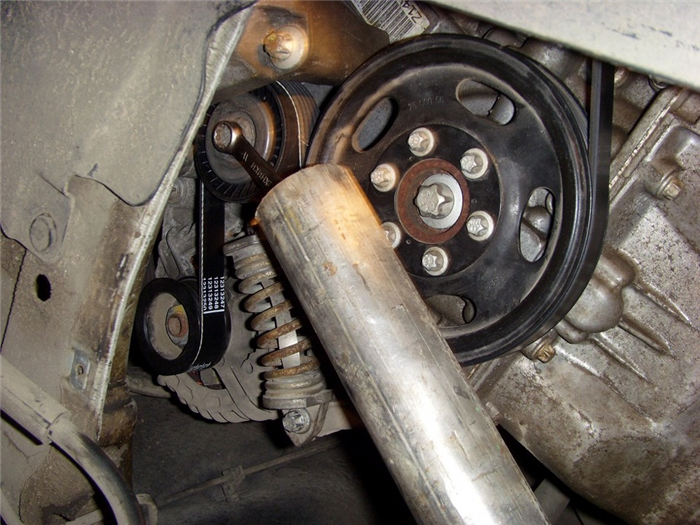

    Для снятия шкива выкручивается главный болт, расположенный на коленвале.

    Снимается шкив и ремень ГРМ.

    Откручиваются болты крепления водяного насоса, и он вынимается из гнезда.

    Место для помпы очищается от грязи, пыли и антифриза.

    Устанавливается предварительно обработанная герметиком новая уплотнительная прокладка.

    Устанавливается новый насос, и все действия выполняются в обратном порядке.

    Устанавливается новый водяной насос

    Видео: замена помпы на автомобиле Opel Astra J

    Таким образом, самостоятельная замена водяного насоса на автомобилях Opel Astra H и Opel Astra J не представляет большой сложности. Стандартный набор инструментов и выполнение рекомендаций профессионалов помогут вам сделать это без особых хлопот. Удачи на дорогах!

    Снятие и установка масляного насоса Opel Astra H

    Масляный насос автомобиля Опеля Астра снимают для замены при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, а также при течи масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров. В запасные части поставляют только насос в сборе, поэтому в данном разделе описаны только снятие и установка насоса. Работа показана на примере двигателя Z 16 XER, на остальных двигателях насос снимают практически аналогичными приемами. Отличие состоит в необходимости

    дополнительно снять масляный картер (см. Замена уплотнения масляного картера) для получения доступа к креплению маслоприемника (у двигателя Z 16 XER съемный маслоприемник отсутствует, так как его элементы выполнены непосредственно в корпусе масляного картера, соединенном каналом с насосом) и заднюю крышку привода газораспределительного механизма (у двигателя Z 16 XER снимать эту крышку при снятии масляного насоса нет необходимости).

    Вам потребуются: все инструменты, необходимые для снятия ремней приводов вспомогательных агрегатов и газораспределительного механизма, правой опоры подвески силового агрегата, а также ключ TORX ТЗ0 и торцовая головка TORX Е12.

    1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

    2. Слейте жидкость из системы охлаждения (см. Замена охлаждающей жидкости).

    3. Снимите ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).

    4. Снимите правую опору подвески силового агрегата.

    5. . и кронштейн ее крепления к двигателю (см. Замена опор подвески силового агрегата).

    6. Снимите шкив коленчатого вала.

    7. . натяжной ролик ремня привода вспомогательных агрегатов.

    8. . и нижнюю крышку привода газораспределительного механизма (см. Замена ремня привода газораспределительного механизма).

    9. Снимите промежуточный ролик ремня привода газораспределительного механизма, вывернув болт его крепления.

    10. . ремень привода газораспределительного механизма.

    Предупреждение

    После снятия ремня привода газораспределительного механизма автомобиля Opel Astra запрещается проворачивать коленчатый и распределительные валы, так как поршнями могут быть повреждены клапаны.

    11. . и натяжной ролик ремня привода газораспределительного механизма, вывернув болт его крепления (см. «Замена ремня привода газораспределительного механизма»).

    12. Снимите зубчатый шкив с хвостовика коленчатого вала.

    13. Выверните два болта крепления водораспределительной трубы к водяному насосу.

    Примечание

    Для наглядности снят катколлектор.

    Предупреждение

    Фланец водораспределительной трубы уплотнен резиновым кольцом. Заменяйте это кольцо при каждой разборке соединения.

    14. Выверните три болта крепления масляного картера к масляному насосу.

    15. . девять болтов крепления масляного насоса к блоку цилиндров двигателя.

    Примечания

    Обратите внимание: болты крепления масляного насоса различаются по длине (болты А короткие, болты Б длинные).

    Для наглядности показано на снятом двигателе.

    16. . и снимите масляный насос в сборе с водяным насосом.

    Примечание

    Для наглядности также показано на снятом двигателе.

    17. Снимите установленную под фланцем корпуса масляного насоса уплотнительную прокладку.

    Примечание

    Прокладку масляного насоса при каждой разборке соединения заменяйте новой, так как старая прокладка при повторной установке может не обеспечить герметичность соединения.

    Полезный совет

    При каждом снятии насоса заменяйте передний сальник коленчатого вала.

    18. Установите насос в порядке, обратном снятию, и затяните болты его крепления равномерно крест-накрест моментом 20 Н·м (2,0 кгс·м).

    19. Установите все ранее снятые детали и залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

    Полезный совет

    При установке нового масляного насоса рекомендуем заменить фильтрующий элемент масляного фильтра.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    Статьи c упоминанием слов:
