Как заменить мост на ваз 2107

Снятие и установка заднего моста ВАЗ-2107

Вывешиваем заднюю часть автомобиля, снимаем колеса. Подставляем регулируемую опору или домкрат под редуктор и слегка нагружаем подвеску.

Отсоединяем карданный вал от фланца ведущей шестерни главной передачи (см. Карданная передача ВАЗ(классика)).

Отсоединяем шланг гидропривода тормозов от стальной трубки, заглушив его пробкой для предотвращения утечки жидкости из системы тормозов.

Отсоединяем ветвь заднего троса стояночного тормоза от уравнителя.

Отсоединяем от кронштейна на балке моста тягу привода регулятора давления задних тормозов.

Отсоединяем верхние концы амортизаторов и штанги задней подвески от кузова.

Снимаем с балки пружины и амортизаторы.

Отсоединяем продольные и поперечную штанги от кронштейнов на балке моста.

Можно снять задний мост и другим способом, отсоединив штанги и амортизаторы не от кузова, а от самого моста.

Опускаем домкрат и снимаем задний мост вместе с деталями задней подвески.

Установка заднего моста проводится в порядке, обратном снятию.

После разборки заднего моста со снятием редуктора и полуосей можно визуально определить отсутствие деформации балки.

Достаточно посмотреть внутрь пустой балки со стороны фланца – центры отверстий для полуосей должны располагаться на одной линии. Малейшее искривление заметно на глаз.

Искривленную балку необходимо заменить. Можно точно определить деформацию балки.

Проверка балки заднего моста

Тщательно проверьте техническое состояние балки, особенно при ремонте автомобиля, потерпевшего аварию.

Деформированная балка может явиться причиной шума заднего моста и ускоренного износа шин.

Деформацию балки моста проверяют как в горизонтальной, так и в вертикальной плоскостях.

Прикрепив к каждому концу балки фланец А.70172, установите балку фланцами на одинаковые призмы, расположенные на проверочной плите длиной не менее 1600 мм так, чтобы поверхность прилегания картера к балке находилась в вертикальной плоскости.

Проверьте деформацию балки, приставляя угольник к наружной (рисунок 1) и боковой (рисунок 2) поверхностям фланца А.70172; если балка не деформирована, угольник будет прилегать плотно.

Величину деформации проверяют щупом. Если щуп 0,2 мм проходит на каком-либо фланце, необходимо выправить балку.

Угольником проверьте перпендикулярность поверхности крепления редуктора, относительно опорной поверхности фланца А.70172. Щуп 0,2 мм не должен проходить.

Поверните балку моста на 90° и установите ее на призмы. Приложенный к наружной поверхности фланца угольник должен плотно прилегать, в противном случае, проверьте величину деформации щупом. Щуп 0,2 мм не должен проходить.

При деформации, превышающей указанную величину, выправьте балку.

После выполнения всех правок, тщательно промойте балку, магнитную пробку очистите, установите на место и проверьте:

– качество сварных швов и герметичность балки;

– чистоту внутри балки (отсутствие заусенцев, стружки и остатков масла) и чистоту сапуна балки.

После этого балку покрасьте снаружи для предохранения от коррозии.

Как заменить мост на ваз 2107



скачать фото на мобильник

Содержание:-
руководство технического обслуживания
и ремонту автомобиля ваз 2107

снятие и установка заднего моста на автомобиле ваз 2107

Задний мост снимаем с автомобиля ваз 2107 для его замены или проведения кузовных работ.
Для выполнения работы по снятию заднего моста с автомобиля ваз 2107 потребуется помощник.

Читать еще:  Как подключить вентилятор на ваз 2106

Снятие заднего моста с автомобиля ваз 2107
1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
2. Сливаем масло из заднего моста автомобиля ваз 2107 (см. «Задний мост автомобиля ваз 2107 — проверка уровня и замена масла»).
3. Вывешиваем заднюю часть автомобиля ваз 2107 (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту») и снимаем задние колеса (см. «Колесо автомобиля ваз 2107 — замена»).
4. Отсоединяем карданный вал от фланца хвостовика ведущей шестерни главной передачи (см. «Карданная передача автомобиля ваз 2107— снятие и установка»).
5. Подставляем под редуктор заднего моста домкрат (ромбический или гидравлический), и немного приподнимаем мост.
6. Отсоединяем от кронштейна на балке заднего моста тягу привода регулятора давления (см. «Пружина задней подвески — замена»).
7. Снимаем шланг гидропривода тормозов (см. «Задний тормозной шланг — замена»).
8. Отсоединяем амортизаторы от кронштейнов заднего моста (см. «Амортизатор задней подвески — замена»).

9. Опустив на домкрате задний мост, освобождаем пружины и снимаем их вместе с верхними и нижними изолирующими прокладками (см. «Пружина задней подвески — замена»).
10. Снимаем направляющую заднего троса стояночного тормоза с наконечника переднего троса и отсоединяем ее от троса. Выводим наконечники оболочки троса из отверстий в кронштейнах кузова. Снимаем два кронштейна крепления заднего троса к кузову автомобиля ваз 2107 (см. «Стояночная тормозная система — разборка и сборка»).
11. Отсоединяем поперечную штангу от кронштейна заднего моста (см. «Штанги задней подвески — замена»).
12. Отсоединив от кронштейнов заднего моста верхние и нижние продольные штанги (см. «Штанги задней подвески — замена»), вдвоем снимаем мост с домкрата.

Установка заднего моста на автомобиль ваз 2107
1. Устанавливаем на автомобиль ваз 2107 задний мост в обратной последовательности.

Внимание
Перед подсоединением нижних продольных реактивных штанг к кронштейнам заднего моста задний трос привода стояночного тормоза расположите над штангами

Замена сальника редуктора заднего моста ВАЗ 2107

Большинство владельцев ВАЗ 2107 полагают, что замена сальника редуктора заднего моста процедура очень сложная и нужно везти автомобиль в автосервис. В этой статье мы постараемся убедить вас, что такой ремонт на «семерке» можно выполнить самостоятельно, следуя подробным инструкциям опытных мастеров.

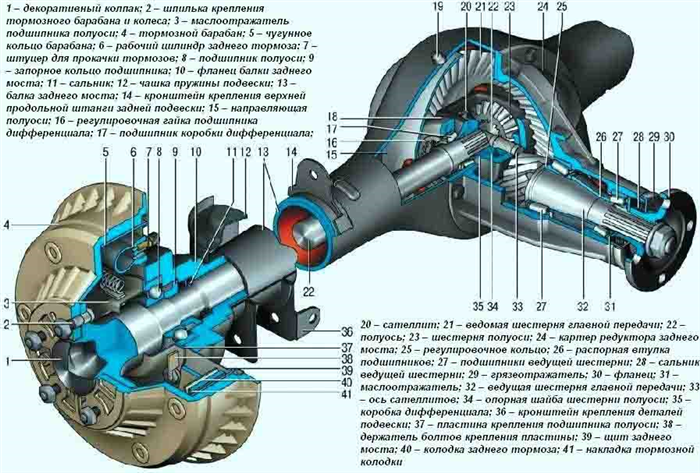

Прежде всего, стоит ознакомиться с конструкцией узла:

Причины и признаки поломки

Как правило, сальник в редукторе ВАЗ 2107 меняют, потому что он начинает подтекать. С годами эксплуатации уплотнительная кромка может ссохнуться или порваться. Также причиной течи может стать неправильная установка сальника.

Наверняка выявить неисправность можно по таким признакам:

  1. После длительной стоянки на дороге осталось масляное пятно.
  2. На корпусе моста появились капельки масла.
  3. Возле хвостовика редуктора видны характерные следы подтекающего масла.

Выбор сальника

При выборе сальника нужно обращать внимание на то чтобы уплотнительная кромка была изготовлена из фторкаучука (FPM), а также чтобы сальник был от известного производителя. Ниже в таблице представлены артикулы сальников заднего моста, которые можно приобрести для ВАЗ 2107:

Также для замены сальника понадобится распорная втулка: 2101-2402029-01.

Инструменты и материалы для работы:

  • вороток с трещоткой;
  • набор головок;
  • шестигранник на двенадцать;
  • две шлицевых отвертки;
  • молоток;
  • домкрат;
  • ключ для колесных болтов;
  • оправка для установки сальника;
  • проникающая смазка;
  • емкость для сбора масла;
  • динамометрический ключ;
  • цифровые или механические весы;
  • свежее масло в задний мост.
Читать еще:  Не выключается вентилятор ваз 2114 инжектор

Пошаговый процесс замены

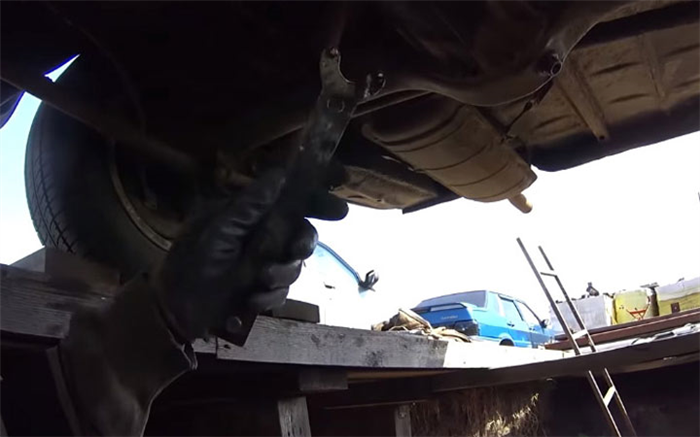

  1. Загоняем автомобиль на яму и откручиваем болты крепления карданного вала, предварительно сделав метку на фланге кардана и редуктора. После откручивания кардана, подвязываем его на проволоке, чтобы не мешал.

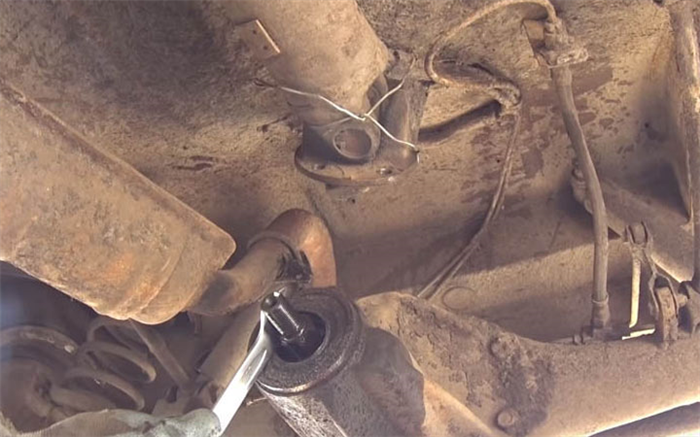

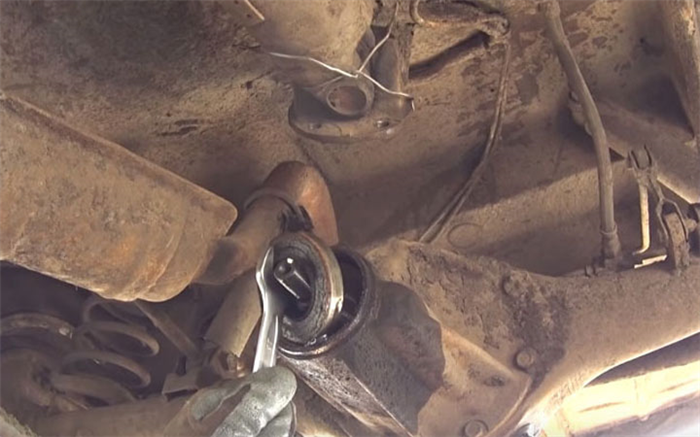

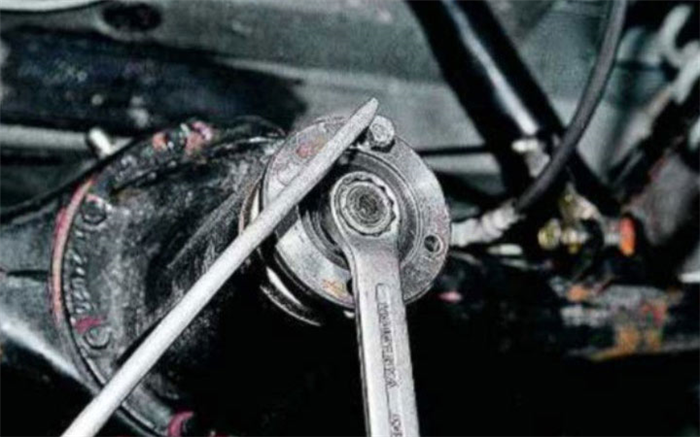

Специальным ключом фиксируем фланец от поворота и с помощью ключа или головки на двадцать семь откручиваем гайку. Ключ для фиксации фланца на фото ниже. Также можно вкрутить два болта крепления кардана во фланец и вставить между болтов мощную отвертку.

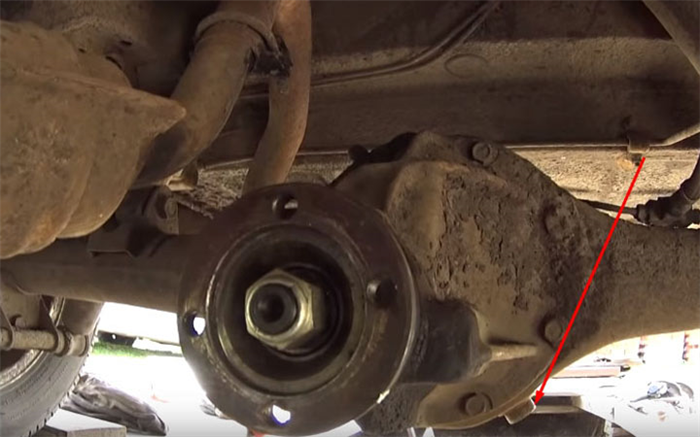

Откручиваем пробку и сливаем масло с заднего моста.

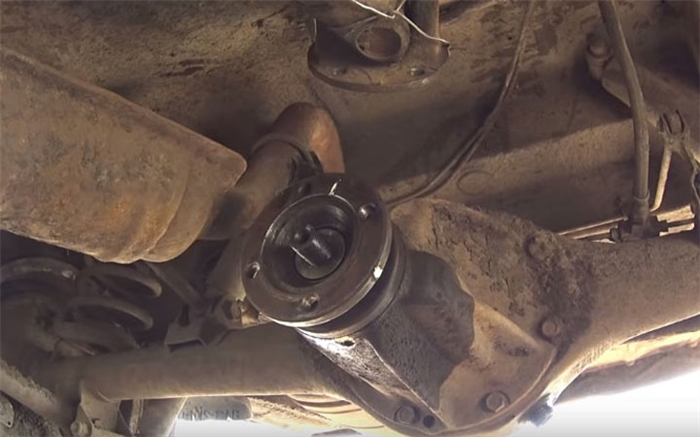

Снимаем фланец со шлицов и за ним вынимаем тонкое кольцо с помощью двух отверток.

  • C помощью двух отверток извлекаем внутреннюю обойму подшипника.

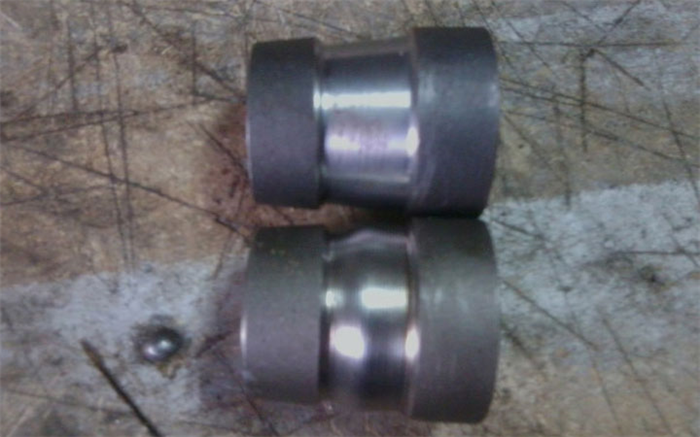

  • Вынимаем распорную втулку. Втулка эта нужна для создания правильного натяга в подшипниках. Обратите внимание, что пояс втулки которую вы сняли бочкообразный, а на новой втулке прямой. В момент затяжки пояс сминается и достигается правильный натяг. На фото ниже новая втулка и уже работавшая.

  • Устанавливаем новую втулку, узкой стороной в сторону багажника. Также устанавливаем кольцо.
  • Забиваем сальник на место с помощью оправки. Оправку можно сделать из куска трубы подходящей по диаметру или со старого сальника. В крайнем случае, сальник можно аккуратно посадить молотком.

    Смазываем уплотнительную кромку свежим маслом и надеваем фланец на шлицы. Смотрите, чтобы не завернулась уплотнительная кромка сальника.

    Затяжка гайки

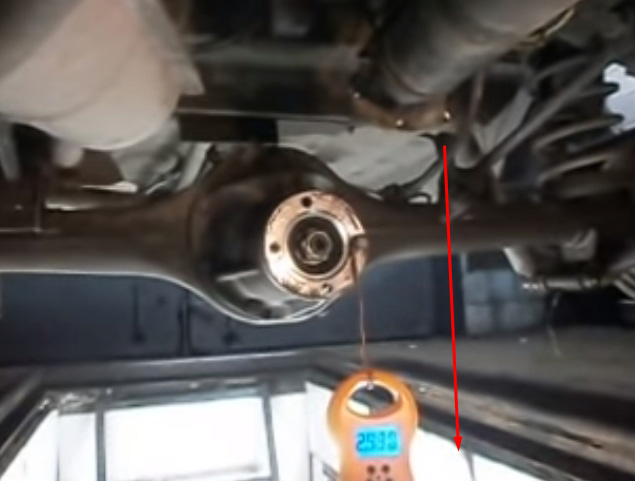

    Теперь самый важный момент — затяжка гайки. Для правильной затяжки гайки нужно произвести подготовительные работы:

    1. вывесить заднюю часть автомобиля;
    2. снять задние колеса и тормозные барабаны.

    Затягиваем гайку до того момента пока почувствуете легкий упор. Таким образом, мы подвели подшипники к новой распорной втулке, но у нас появился люфт фланца. Он должен быть. Это нормальное явление с новой распорной втулкой. Подтягиваем гайку по 10-20 градусов и проверяем люфт. Затягиваем гайку до того момента пока не уйдет люфт. Далее проверяем усилие на срыв фланца с помощью цифровых весов. Вставляем «ухо» весов в отверстие на фланце и под прямым углом тянем. Усилие срыва должно быть в пределах 1.5 кг. Если усилие меньше 1.5 кг, подтягиваем гайку буквально по градусу и контролируем усилие.

    Момент затяжки гайки должен быть от 12 до 26 кг/м при достижении требуемого усилия. Если после устранения люфта фланца усилие значительно больше 1.5 кг, значит вам попалась бракованная распорная втулка.

    Далее производим обратную сборку:

    1. Прикручиваем кардан по меткам;
    2. Заливаем новое масло (лить нужно масло с допусками API GL-4/ GL-5, объем 1.5 литра);
    3. Устанавливаем тормозные барабаны и колеса.

    Наглядно процесс замены сальника редуктора заднего моста ВАЗ 2107 в этом видео:

    Важные нюансы в работе

    1. При забивании сальника с помощью оправки не перестарайтесь. Наносите несильные удары и контролируйте глубину захода сальника. Если сильно будете бить, можно с легкостью повредить сальник;
    2. Перед установкой сальника нужно смазать ободок и уплотнительную кромку свежим маслом;
    3. Перед установкой осмотрите фланец на износ в районе прилегания уплотнительной кромки сальника. Если есть «борозда” фланец нужно заменить.

    Как видите, сам процесс замены сальника редуктора ВАЗ 2107 довольно простой и не занимает много времени. Самое главное в этой работе — правильно затянуть гайку фланца заднего моста.

    Пошаговая замена редуктора заднего моста ВАЗ-2107

    Сама по себе замена редуктора заднего моста ВАЗ-2107 – это процедура, которую проводят достаточно редко. Все дело в том, что данный узел считается одним из наиболее надежных и устойчивых к воздействию внешних факторов.

    Читать еще:  Вытекает тосол ваз 2110

    О том, как именно сделать все своими руками, мы расскажем ниже.

    Часто встречаемые неисправности

    В большинстве случаев разобрать редуктор требуется для замены сальника. Как и все прокладки из резины, он нередко начинает протекать, так как:

    • утрачивает с течением времени эластичность;
    • может иметь заводской брак;
    • изначально неправильно был установлен.

    О проблемах с сальником говорят, в частности, следующие признаки:

    • у заднего моста периодически обнаруживаются пятна масла;
    • у хвостовика редуктора образуется люфт (всегда радиальный).

    Последний также свидетельствует и об износе одного подшипника либо сразу нескольких.

    О том, что задний мост неисправен, также вам подскажет нетипичный шум, доносящийся со стороны багажника. Здесь важно выяснить, при какой скорости он возникает. Для этого:

    • разгонитесь до 20 км;
    • продолжайте плавно ускорятся до 90;
    • зафиксируйте обороты мотора на момент появления шума;
    • газ отпускайте, однако передачу не включайте;
    • в процессе торможения силовой установкой следите за характером звуков.

    Точно говорит о поломке редуктора следующий тест:

    • разгоните ВАЗ-2107 до 100 км;
    • выставьте «нейтраль»;
    • отключите зажигание.

    Если и при этом гудение будет слышно, то виноват именно редуктор.

    Процедура замены

    Прежде чем приступить к демонтажу редуктора, слейте из него все масло. Помните – никогда не используйте старую смазку повторно.

    Для того чтобы задний мост освободить, поставьте автомашину на нейтралку.

    • приподнимают задок домкратом;
    • шарнир кардана, осторожно придерживая монтировкой (чтобы он не провернулся в процессе), отсоединяют от ведущей шестеренки;
    • откручивают 4 фиксирующие его гайки;
    • взяв плоскую отвертку, производят отсоединение фланца;
    • кардан подвешивают на веревке, закрепив на днище машины;
    • скручивают гайку обеспечивающую фиксацию ведущей шестеренки;
    • удаляют шайбу;
    • сам фланец демонтируется;
    • отключают тормоза и отвинчивают колеса.

    Поскольку без снятия полуосей замену редуктора провести невозможно, демонтируйте и их.

    После этого остается только снять сам редуктор. Его отсоединяют от балки, выкрутив 8 болтов.

    Какая бы причина ни заставила вас разбирать задний мост, всегда попутно проверяйте состояние других подвижных элементов. Как уже ранее отмечалось, чаще всего приходят в негодность сальники.

    Главные подшипники также из-за высоких нагрузок нередко изнашиваются. Обнаружив на этих элементах видимые дефекты, их обязательно меняют. Кстати, этот элемент предназначен обеспечивать правильное передаточное число силового агрегата. Тем, кто намеревается заняться тюнингом своей «семерки», полезно знать – установка превосходящей передачи непосредственно в редуктор позволяет понизить вышеупомянутый показатель и, следовательно, поднять скорость. Для 2107 наибольшее допустимое число составляет – 4,4.

    Процедура сборки

    После того как ремонт был завершен и все пришедшие в негодность элементы заменены, необходимо произвести сборку заднего моста и обязательно убедится, что редуктор больше не шумит при езде.

    Процесс выглядит таким образом:

    • новый узел фиксируют на предназначенном для него месте;
    • возвращают полуоси на мост;
    • фланец шестеренки присоединяют к кардану;
    • устанавливают колеса и тормозные приводы.

    Тестировать автомобиль необходимо как на маленьких оборотах, так и на высоких. В первую очередь, оставив машину на нейтральной передаче, нажимайте на газ. Затем разгоняйтесь плавно, и после этого выключите мотор. В ситуации если шум по-прежнему слышен, следует сделать однозначный вывод: вы допустили какую-либо ошибку или причина была не в редукторе.

    Когда же автомобиль передвигается без посторонних звуков – можете его спокойно эксплуатировать в привычном режиме.

    Послесловие

    При отсутствии должного опыта не пытайтесь производить ремонт автомашины самостоятельно. Обратитесь с проблемой в автосервис или на крайний случай призовите на помощь товарища, имеющего запас необходимых знаний и умений.

    Лучше разобраться в вопросе замены редуктора вам поможет это видео:
