Установка фаркопа лада веста своими руками

Установка и подключение фаркопа на Lada Vesta своими руками

Фаркоп (тягово-сцепное устройство или ТСУ) предназначен для сцепки автомобиля с прицепом при буксировке и перевозке крупногабаритных грузов. Установка этого аксессуара на современные автомобили LADA имеет ряд особенностей. Процесс установки и подключения фаркопа на Lada Vesta описан в технологической инструкции АвтоВАЗа.

Потребуется

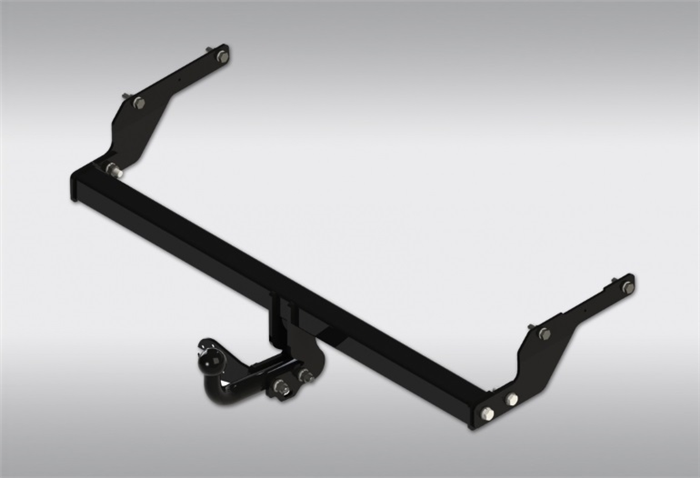

Фаркоп (оригинальные каталожные номера):

  • Lada Vesta седан (артикул 99999218007282), цена около 6800 рублей;
  • Lada Vesta SW/SW Cross (артикул 99999218107282), цена около 7000 рублей;

Неоригинальный фаркоп можно найти по цене от 2200 рублей.

Блок управления (согласования):

  • 99999215007182 Smart Connect KA.SC.7.1, цена около 2900 рублей.

Блок согласования – это разгрузочное устройство, которое позволяет обеспечить бесперебойную работу электроники автомобиля и прицепа. Оборудование защищает проводку транспортного средства от перегрузок – в результате, бортовая система диагностики автомобиля не фиксирует присоединение к электрической сети автомобиля дополнительных устройств, и работает в штатном режиме.

Установка

Конструкция автомобилей LADA предусматривает возможность установки ТСУ без дополнительных механических воздействий (сверление отверстий, сварочные работы) на кузов автомобиля.

К каждой модели автомобиля LADA предлагается к установке несколько вариантов ТСУ, отличающихся между собой конструкцией, но одинаковых по способу крепления к кузову автомобиля.

Крепление ТСУ, независимо от модели и конструкции самого устройства, производится к задним силовым элементам (лонжеронам) кузова автомобиля.

На рисунке 2-1 приведены два основных варианта ТСУ, устанавливаемых на автомобиль LADA VESTA.

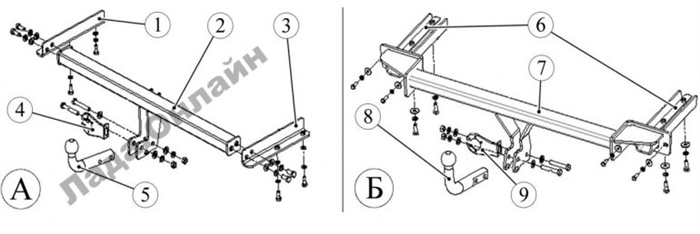

Рисунок 2-1 – Варианты исполнения и комплект поставки ТСУ LADA VESTA: 1 – кронштейн опорный левый; 2, 7 – штанга; 3 – кронштейн опорный правый; 4, 9 – подрозетник; 5, 8 – крюк; 6 – планка закладная; А – разборная конструкция ТСУ; Б – сварная конструкция ТСУ

Отвернуть болты 1, рисунок 2-2, крепления кронштейнов балки 2 заднего бампера к кузову, снять балку в сборе с кронштейнами. Последующая установка балки не
предусмотрена (головка сменная 10, вороток).

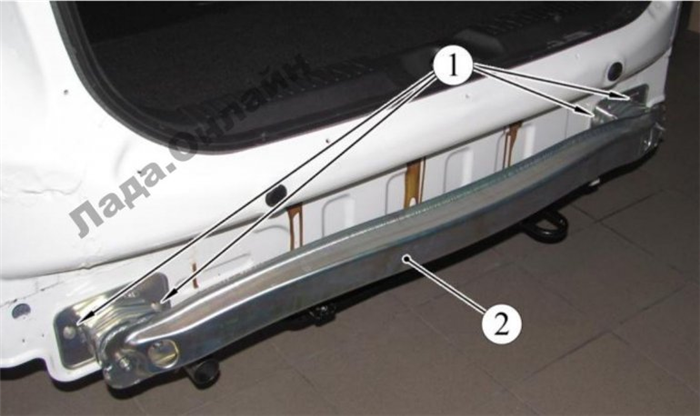

Рисунок 2-2 – Балка заднего бампера: 1 – болт крепления кронштейна балки заднего бампера; 2 – балка заднего бампера

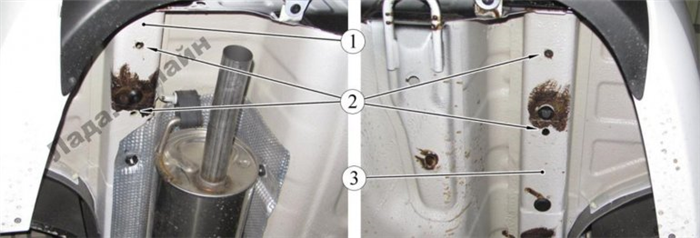

В задней части левого 1, рисунок 2-3, и правого 3 задних лонжеронов обнаружить и очистить от слоя ПШМ два отверстия 2 (отвертка плоская).

Рисунок 2-3 – Расположение монтажных отверстий в лонжеронах: 1 – лонжерон задний левый; 2 – монтажные отверстия; 3 – лонжерон задний правый

Завести левый 1, рисунок 2-4, и правый 5 опорные кронштейны в полость задних лонжеронов кузова. Через отверстия в лонжероне зафиксировать, не затягивая, кронштейны болтами с шайбами из комплекта поставки.

Установить на кронштейны штангу 2 и закрепить болтами с шайбами из комплекта поставки (головка сменная 17, вороток).

Затянуть болты крепления кронштейнов к лонжеронам кузова (головка сменная 17, удлинитель, вороток).

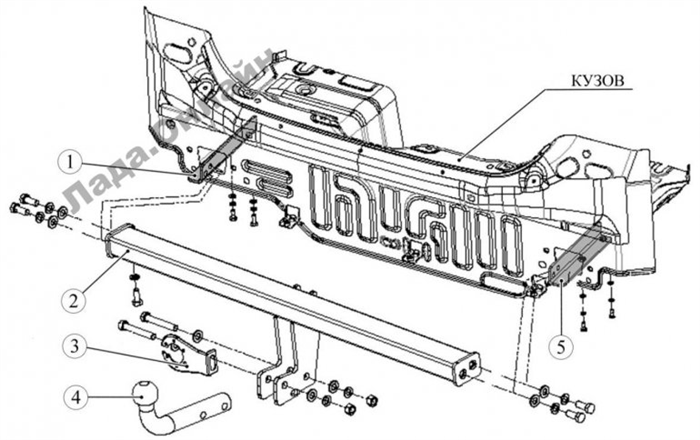

Рисунок 2-4 – Установка ТСУ разборной конструкции: 1 – кронштейн опорный левый; 2 – штанга; 3 – подрозетник; 4 – крюк; 5 – кронштейн опорный правый.

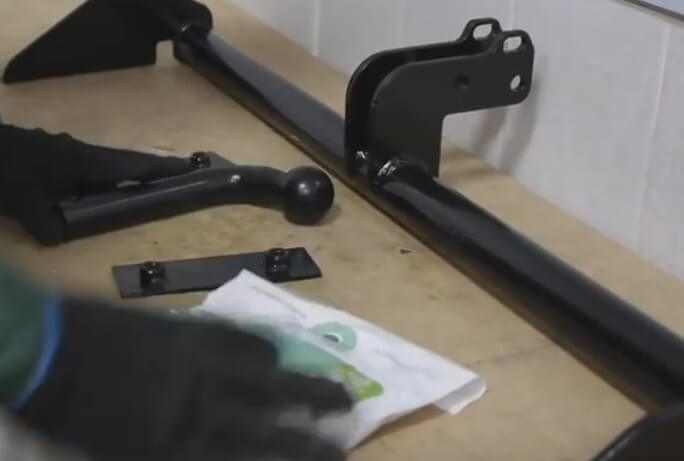

При установке ТСУ сварной конструкции, завести штангу 2, рисунок 2-5, кронштейнами в полость лонжеронов кузова.

Завести внутрь кронштейнов закладные планки 1, и совместив резьбовые отверстия закладных планок с отверстиями в кронштейнах штанги и лонжеронах, зафиксировать штангу на кузове, болтами с шайбой из комплекта поставки, не затягивая.

Совместить отверстия на торце кронштейнов штанги с резьбовыми отверстиями крепления балки заднего бампера на кузове и закрепить штангу болтами с шайбой из комплекта поставки (головка сменная 10, удлинитель, вороток).

Затянуть болты крепления штанги к лонжеронам (головка сменная 17, вороток).

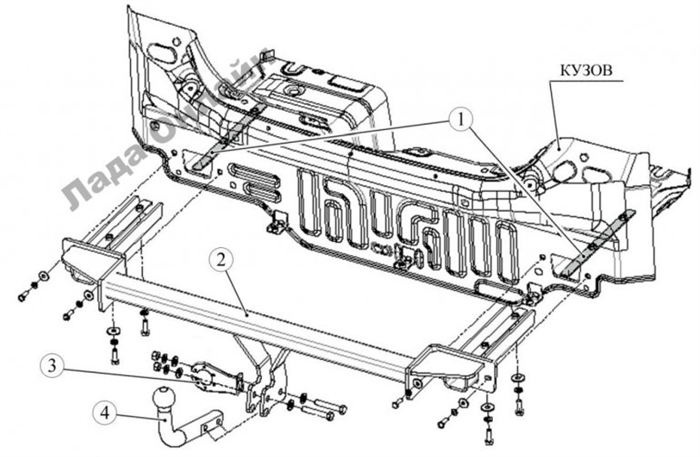

Рисунок 2-5 – Установка ТСУ сварной конструкции: 1 – планка закладная; 2 – штанга в сборе с кронштейнами; 3 – подрозетник; 4 – крюк

Установить на штангу крюк 4 и подрозетник 3 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ (см. ниже).

Установить задний бампер.

Примечание: Перед установкой заднего бампера автомобиля в исполнении CROSS, произвести доработку (подрезку) заднего бампера по прилагаемому шаблону, рисунок 2-6, для исключения контакта и деформации бампера в месте крепления буксировочного крюка.

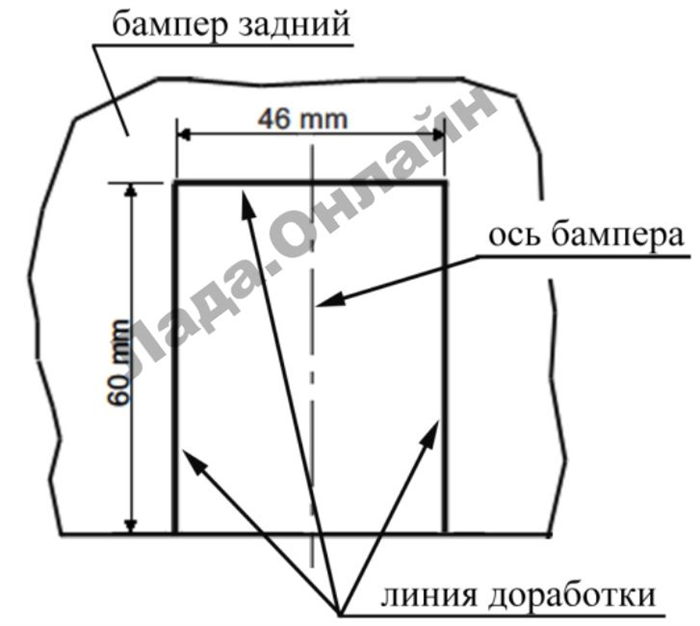

Рисунок 2-6 – Схема доработки заднего бампера

Моменты затяжки резьбовых соединений:

  • М6 – 9,8 Нм (0,98 кгс/м);
  • М8 – 24,0 Нм (2,4 кгс/м);
  • М10 – 47,0 Нм (4,7 кгс/м);
  • М12 – 81,0 Нм (8,1 кгс/м).

Подключение

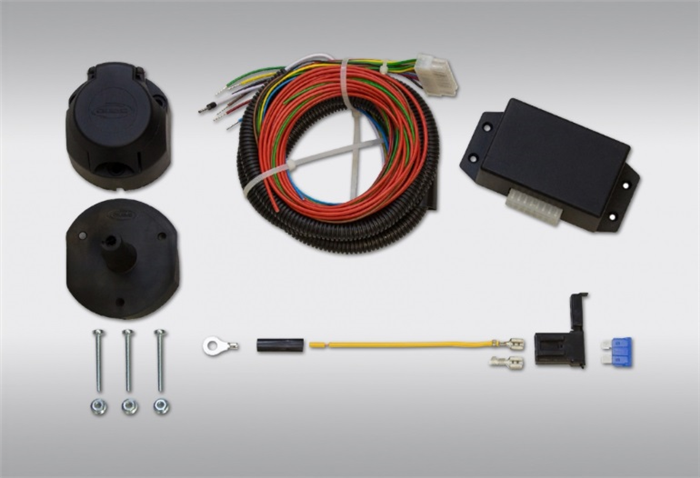

Подключение производить через специальный электрический модуль – блок согласования (смарт-коннектор).

Отключить зажигание, отсоединить клемму провода «массы» от аккумуляторной батареи.

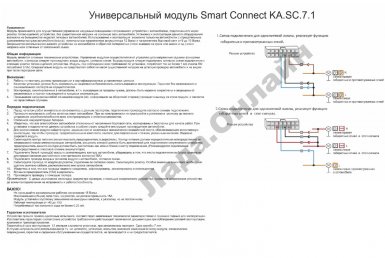

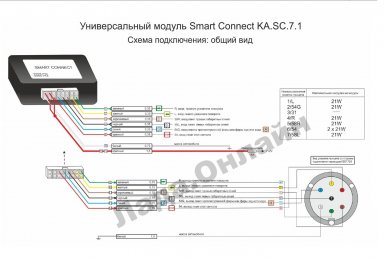

Подключение электрического модуля типа Smart Connect KA.SC.7.1, поставляемого с комплектом ТСУ, производить в соответствии с инструкцией, прилагаемой к модулю.

Читать еще:  Аккумулятор на лада гранта

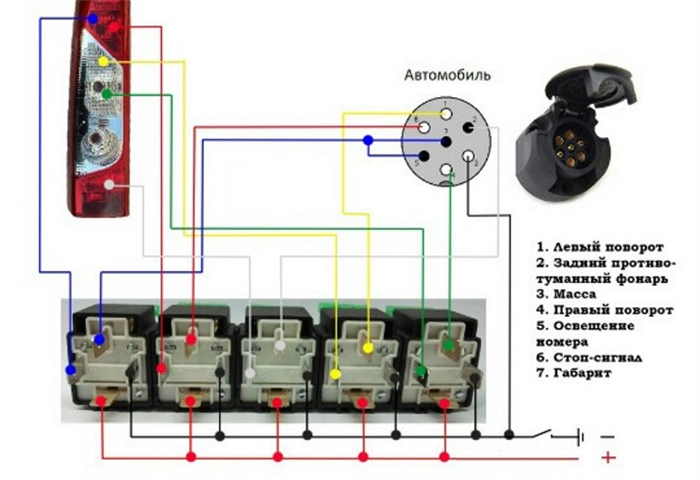

Блок согласования можно изготовить самостоятельно на основе обычных 4-х контактных реле:

Практически все необходимые контакты для подключения можно найти в районе заднего фонаря (см. схемы электрооборудования Lada Vesta), либо воспользуйтесь мультиметром). Дополнительно придется лишь протянуть по левому борту провод от аккумулятора через предохранитель ( автор фото).

Обслуживание

Техническое обслуживание ТСУ заключается в периодическом осмотре, подтяжке болтовых соединений, проверке геометрических параметров сцепного шара.

Периодичность технического обслуживания ТСУ проводить совместно с техническим обслуживанием автомобиля.

p.s. другие фотоотчеты об установке и подключении фаркопа смотрите в комментариях.
