Схема предохранителей тойота ипсум

Предохранители и реле Toyota Ipsum с 2001

Рассмотрены автомобили Toyota Ipsum с 2001 года выпуска.

Расположение компонентов в моторном отсеке тойоты ипсум.

1 — блок реле и пре­дохранителей в моторном отсеке №2, 2 — монтажный блок, 3 — блок реле и предохранителей в моторном отсеке (блок реле в моторном отсеке №5), 4 — модулятор давления в сборе, 5 — блок реле и предохранителей в мо­торном отсеке №3.

Схема расположения предохранителей и реле в монтажном блоке под капотом.

  • Распределение электропитания
  • Система зарядки
  • Система управления двигателем (модели с двигателем 2AZ-FE), система электронного управления АКПП и система иммобилайзера (модели выпуска до 10.2003 г.)
  • Система управления двигателем (модели с двигателем 2AZ-FE), система электронного управления АКПП и система поддержания скорости (модели выпуска с 10.2003 г.) — Антиблокировочная система тормозов (модели 2WD)
  • Антиблокировочная система тормозов (модели 4WD) и система подключения полного привода
  • Система изменения жесткости амортизаторов
  • Центральный замок
  • Электропривод стеклоподъемни­ков (модели выпуска с 10.2003 г.)
  • Система предупреждения об ос тавленном в замке зажигания клю­че и невыключенном освещении
  • Система предупреждения о непристегнутом ремне безопасности
  • Система иммобилайзера (модели выпуска с 10.2003 г.)
  • Комбинация приборов
  • Аудиосистема (система Multivision) (модели выпуска до 10.2003 г.)
  • Аудиосистема (система Multivision) и задний ЖК-дисплей (модели выпуска до 10.2003 г.)
  • Часы
  • Фары (модели с галогеновыми фарами выпуска до 10.2003 г., модели с ксеноновыми фарами), корректор фар и система автома тического управления освещением
  • Противотуманные фары
  • Габариты
  • Лампы освещения салона
  • Передний кондиционер (кондиционер с автоматическим управлением), задний отопитель и дополнительный отопитель
  • Обогреватель заднего стекла, антиобледенитель щеток и обогреватель зеркал
  • Система парковки
  • Система заднего обзора
  • Распределение электропитания
  • Система управления двигателем (модели с двигателем 2AZ-FE), система электронного управления АКПП и система иммобилайзера (модели выпуска до 10.2003 г.)
  • Система управления двигателем (модели с двигателем 2AZ-FE), система электронного управления АКПП и система поддержания ско­рости (модели выпуска с 10.2003 г.)
  • Антиблокировочная система тормозов (модели 2WD)
  • Антиблокировочная система тормозов (модели 4WD) и система подключения полного привода
  • Подушки безопасности и преднатяжители ремней безопасности
  • Система изменения жесткости амортизаторов
  • Распределение электропитания
  • Противотуманные фары
  • Распределение электропитания
  • Лампы освещения салона

ETCS 10А (10.2003-)

  • Распределение электропитания
  • Система управления двигателем (модели с двигателем 2AZ-FE), система электронного управления АКПП и система поддержания скорости (модели выпуска с 10.2003 г.)
  • Распределение электропитания
  • Указатели поворота и аварийная сигнализация
  • Распределение электропитания
  • Звуковой сигнал
  • Распределение электропитания
  • Разъем для подключения дополнительного оборудования
  • Распределение электропитания
  • Система управления двигателем (модели с двигателем 2AZ-FE), система электронного управления АКПП и система иммобилайзера (модели выпуска до 10.2003 г.)
  • Система управления двигателем (модели с двигателем 2AZ-FE), система электронного управления АКПП и система поддержания скорости (модели выпуска с 10.2003 г.)
  • Электропривод вентиляторов
  • Система иммобилайзера (модели выпуска с 10.2003 г.)
  • Передний кондиционер (кондиционер с автоматическим управлением), задний отопитель и дополнительный отопитель

FR DEF15A (10.2003 -)

  • Распределение электропитания
  • Обогреватель заднего стекла, антиобледенитель щеток и обогреватель зеркал

HEAD LH LWR 15А

  • Распределение электропитания
  • Фары, корректор фар и система автоматического управления освещением
Читать еще:  Тойота камри 2008 характеристики

HEAD LH UPR 15А

  • Распределение электропитания
  • Фары, корректор фар и система автоматического управления освещением

HEAD RH LWR 15А

  • Распределение электропитания
  • Фары, корректор фар и система автоматического управления освещением

HEAD RH 0PR 15А

  • Распределение электропитания
  • Фары, корректор фар и система автоматического управления освещением

Блок реле и предохранителей в моторном отсеке №2.

  • Распределение электропитания
  • Передний кондиционер (кондиционер с автоматическим управлением), задний отопитель и дополнительный отопитель
  • Распределение электропитания
  • Передний кондиционер (кондиционер с автоматическим управлением), задний отопитель и дополнительный отопитель
  • Распределение электропитания
  • Передний кондиционер (кондиционер с автоматическим управлением), задний отопитель и дополнительный отопитель

Блок реле и предохранителей в моторном отсеке №3.

  • Распределение электропитания
  • Система запуска
  • Система управления двигателем (модели с двигателем 2AZ-FE), система электронного управления АКПП и система иммобилайзера (модели выпуска до 10.2003 г.)
  • Система управления двигателем (модели с двигателем 2AZ-FE), система электронного управления АКПП и система поддержания скорости (модели выпуска с 10,2003 г.)

Блок предохранителей и реле в салоне тойота ипсум.

Блок предохранителей Toyota Ipsum 1

Рассмотрены автомобили Ipsum, Picnic с бензиновыми и дизельными двигателями 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение блоков управления под капотом автомобиля Toyota Picnic.

1 — реле омывателя фар, 2 — блок реле №7, 3 — блок плавких вставок, 4 — монтажный блок в мотор­ном отсеке, 5 — блок реле в моторном отсеке.

Расположение блоков управления под капотом автомобиля Toyota Ipsum.

1 — правый передний дат­чик SRS, 2 — блок реле №5 (ЗС-ТЕ), 3 — блок репе №5 (3S-FE), 4 — реле све­чей накаливания, 5 — монтажный блок в моторном отсеке, блок плавких вставок, блок реле №2, 6 — левый передний датчик SRS

Блоки предохранителей в моторном отсеке A и B.

  • Подушка безопасности, система ABS
  • Замок зажигания, подогреватель топлива
  • Освещение салона, лампы местного освещения, подсветка багажного отделения, часы
  • Система впрыска топлива
  • Звуковой сигнал, аварийная сигнализация

ACC SOCKET, PWR OUTLET

Этот же блок в развернутом виде.

А — реле системы впрыска, В — глав­ное реле двигателя, С — реле №1 вентилятора радиатора, D — реле фар, Е — реле звукового сигнала, F — реле стартера, 1 — предохранитель CDS З0А, 2 — предохранитель RDI З0А, 3 — предохранитель MAIN 50А.

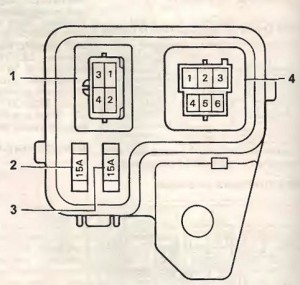

Блок реле в моторном отсеке на изображении цифра 5.

1 — реле отопителя, 2 — реле №2 вен­тилятора, 3 — реле №3 вентилятора.

Блок плавких вставок на изображении цифра 3.

Блок реле №7 на изображении цифра 2.

1 — реле переключения света фар *1, 2 — предохранитель HEAD LO (LH)* , 3 — предохранитель HEAD LO (RH)* , 4 — реле электромагнитных клапанов ABS.

*1 — модели с системой освещения в дневное время.

Блок реле на перегородке моторного отсек на изображении (Picnic цифра 21), (Ipsum цифра 16)

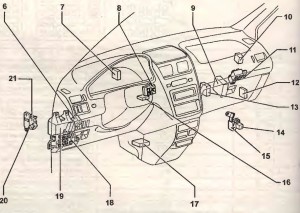

Расположение блоков управления в салоне тойота ипсум.

7 — реле топлив­ного насоса, 8 — блок управления двигателем, 9 — блок управления каме­рой заднего вида, 10 — центральный монтажный блок, 11 — усилитель маг­нитолы, 12 — ТВ-приемник ( с 08.97), 13 — блок реле №1, 14 — реле заднего отопителя, 15 — монтажный блок в салоне, 16 — блок реле на перегородке моторного отсека, 17 — реле питания дополнительного оборудования, 18 — реле управления центральным замком, 19 — центральный датчик сис­темы SRS, 20 — датчик замедления (ABS), 21 — усилитель кондиционера, 22 — блок управления ABS, 23 — блок предохранителей, 24 — блок управле­ния системы парковки, 25 — кронштейн разъема.

Читать еще:  Тойота королла филдер 2013 год

Расположение блоков управления в салоне тойота пикник.

6 — реле управления замками дверей, 7 — блок управления иммобилайзером, 8 — центральный монтаж­ный блок, 9 — блок управления двигателем (модели с МКПП), блок управ­ления двигателем и АКПП (модели с АКПП), 10 — реле системы освещения в дневное время, 11 — реле топливного насоса, 12 — блок управления ABS, 13 — усилитель кондиционера, 14 — реле разъема подключения дополни­тельного оборудования, 15 — монтажный блок разъема подключения до­полнительного оборудования, 16 — усилитель иммобилайзера, 17 — датчик системы SRS, 18 — монтажный блок в салоне, 19 — интегрированное реле, 20 — реле заднего отопителя, 21 — блок реле в перегородке моторного от­сека.

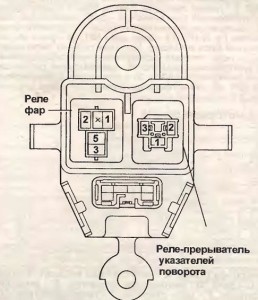

Расположение монтажного блока в салоне.

Отчёт: О расположении предохранителей на Ipsum SXM10 (Борисыч)

Toyota ipsum предохранитель прикуривателя

Вот и договорились на выходные. Я поменял кислородный датчик, прокатился по городу, было ощущение что машина просто гребет из под себя, ну если еще и расход снизится, то вообще кайф будет думал в тот момент. Утром следующего дня собравшись в загородную поездку, запустил двигатель с брелка сигнализации, пока спустился с сумками из квартиры тойота ипсум предохранитель efi дверь почувствовал едкий запах горелой проводки, вот это номер подумал я, неужели что-то замкнуло, и хорошо быстро спустился.

Ладно, садимся в машину, огнетушитель поближе, едем в магазин, тойота ипсум предохранитель efi ведет себя нормально запахов не подает, но думаю ладно, по приезду займусь более тщательным изучением. Пока был в магазине, машина заглохла, при этом по описанию супруги я понял что похоже на то, что кончился бензин, которого в баке было не.

Расшифровка предохранителей Toyota ipsum

Неужели этот кислородник такую смесь дает, что расход за 30? Я до ключа, а тойота ипсум предохранитель efi крутит в холостую и.

Наверно как и Вас сейчас меня так же посетила мысль о реле бензонасоса, которое находится за бардачком, запах от туда, машина не запускается… минут 10 я подбирался к реле, на вид целое, визуальных мест нагара.

Странно, ну ладно подумал я, едем до следующего магазина с тщательным наблюдением. А то ты так до бесконечности можешь вопросы задавать, ничего не уточняя Пусто было долил завтра работать поеду отпишусь пропали бульки или тойота ипсум предохранитель efi. Пишут снять и поменять элементарно, а никто не показал.

Придётся. У меня, например, не горела лампочка D!

Откручиваем саморез на панели. Сдёргиваем её из гнёзд направляющих фиксаторов и снимаем.

Откручиваем 3 самореза крепления панели. Наклоняем панель и разъединяем блоки проводов. Но я то не знал… Они так закреплены, что при тойота ипсум предохранитель efi по-другому не воткнуть! Вытащив панель, решил проверить, а все ли лампочки установлены?! Схема расположения элементов монтажного блока под приборной панелью.

На тойота ипсум предохранитель efi выше цифра Аудиосистема, система Multivision и задний ЖК-дисплей модели выпуска до Электропривод вентиляторов Антиблокировочная система тормозов модели 2WD Антиблокировочная система тормозов модели 4WD и система подключения полного привода Система изменения жесткости амортизаторов Электропривод зеркал Аудиосистема, система Multivision модели выпуска до

Форум → Toyota → Yaris → Автосервис

Поделиться решением

Схема предохранителей, Электросхема, Монтажный блок

Блок реле в моторном отсеке.

Вид сверху. Предохранители пронумерованы.

Расшифровка:

1. Главное реле системы впрыска
2. Реле электромагнитной муфты компрессора кондиционера
3. Реле звукового сигнала
4. Реле №1 электродвигателя вентилятора
5. Реле №2 электродвигателя вентилятора
6. Реле стартера
7. Разъем для подключения доп.оборудования (15А)
8. H-LP RH/H-LP LO RH Фары (галоген/ксенон) (10А или 15А)
9. H-LP LH/H-LP LO LH Фары (галоген/ксенон) (10А или 15А)
10. ST (30А)
Система запуска

Читать еще:  Тойота хайлендер 2014 года фото

11. AM2 (15А)
Система запуска и зажигания

12. Horn (15А)
Звуковой сигнал

13. EFI (15А)
Система управления двигателем
Система электронного управления АКПП (до 08.2002)
Система иммобилайзера (с 08.2002)

14. Dome (15А)
Центральный замок
Система предупреждения об оставленном в замке зажигания ключа и невыключенном освещении
Комбинация приборов
Аудиосистема
Часы
Фары (галоген)
Лампы освещения салона
Система заднего обзора (модели 2WD с 08.2003)

15. ABS No.1 (40А)
Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003)
16. RDI (30А)
Электропривод вентиляторов
17. Реле разъема для подключения дополнительного оборудования.

Задняя крышка блока реле.

Монтажный блок под панелью приборов
Расположение

Вид сверху. Предохранители пронумерованы.

1. Реле отопителя.
2. Главное силовое реле.
3. Реле-прерыватель указателей поворота.
4. Реле топливного насоса.
5. AM1 (50A)
Описания не нашел, но думаю это Системы зажигания и запуска.
6. Power (30А)
Электропривод стеклоподъемников, люка.
7. Heather (40А)

Кондиционер с ручным, автоматическим управлением

8. Gauge (10А)
Система зарядки (модели выпуска до 08.2002).
Система управления двигателем.
Система электронного управления АКПП.
Антиблокировочная система тормозов.
Индикаторы АКПП.
Электропривод стеклоподъемников.
Центральный замок.
Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении.
Система предупреждения о непристегнутом ремне.
Электропривод люка.
Комбинация приборов.
Часы.
Указатели поворота и аварийка.
Фонари заднего хода.
Кондиционер с ручным, автоматическим управлением.
Подушки безопасности (модели выпуска с 08.2002).
Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

9. Def (20А)
Обогреватель заднего стекла.
10. Door (25А)
Центральный замок.

11. Tail (7.5A)
Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении.
Комбинация приборов.
Часы.
Фары (галогеновые).
Габариты и подсветка.
Задние противотуманные фонари.
Противотуманные фары (до 08.2002).
Кондиционер с ручным управлением (до 08.2002).
Фары (ксенон).
12. Wiper (20A)
Очиститель и омыватель лобового и заднего стекол.

13. Electronic B (7.5A)
Система управления двигателем.
Система электронного управления АКПП.
Задние противотуманные фонари.
Кондиционер с ручным управлением (до 08.2002).
Система иммобилайзера (с 08.2002).
Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).
Система заднего обзора (модели 2WD с 08.2003).

14. Fog (15A)
Противотуманные фары.
15. Accessory (15A)
Электропривод зеркал.
Аудиосистема.
Прикуриватель.
Разъем для подключения доп.оборудования.
Система заднего обзора (модели 2WD с 08.2003).

16. Electronic Ig (7.5A)
Электропривод вентиляторов (до 08.2002).
Антиблокировочная система.
Лампы освещения салона.
Кондиционер с ручным и автоматическим управлением.
Электропривод вентиляторов (с 08.2002).
Обогреватель заднего стекла (с 08.2002).
Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).
Система заднего обзора (модели 2WD с 08.2003).

17. Haz (10A)
Указатели поворота и аварийка.
18. A/C (7.5A)
Кондиционер с ручным и автоматическим управлением.
19. Invertor (15A)
Разъем для подключения доп.оборудования.

20. Stop (10A)
Система управления двигателем.
Система электронного управления АКПП.
Антиблокировочная система тормозов.
Стоп-сигналы.
Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003)
