Где стартер на рено логан

Замена стартера Рено Логан

Стартер Renault LOGAN — основной узел машины, главная задача которого раскручивать коленвал и обеспечивать запуск мотора. Поэтому любая поломка стартера приведёт к простою автомобиля.

Свидетельствовать о проблемах со стартером на Рено Логан могут следующие признаки:

  • Стартер трещит при попытке завести силовой агрегат;
  • отсутствие прокручивания коленчатого вала;
  • задержки в срабатывании втягивающего реле стартера;
  • полное игнорирование системы при повороте ключа в замке зажигания.

Чтобы вновь использовать машину по назначению, владельцу стоит заменить неисправную деталь.

Как снять и установить новый стартер

Одним из популярных моторов, устанавливаемых на линейку моделей компании Рено, является восьмиклапанный мотор объемом 1.4 и 1.6 литров (K7J, K7M) . Именно на его примере и следует показать, как производится замена стартёра Рено Логан.

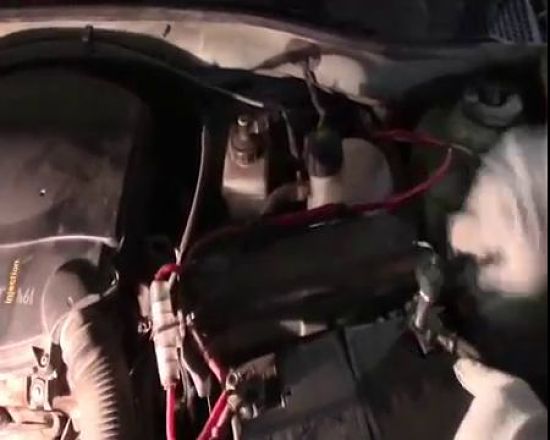

Перед началом следует скинуть минусовую клемму с аккумуляторной батареи.

Далее потребуется приподнять машину с помощью подъёмника. Если такое оборудование отсутствует, можно отогнать авто на эстакаду или яму.

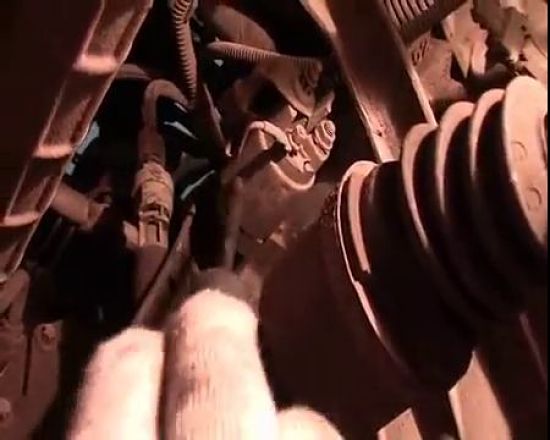

Непосредственно снятие стартера Рено Логан начинается с поиска места его крепления к коробке передач и задней части двигателя. Стартер на Рено Логан находится возле маховика мотора. Соединяются детали тремя болтами.

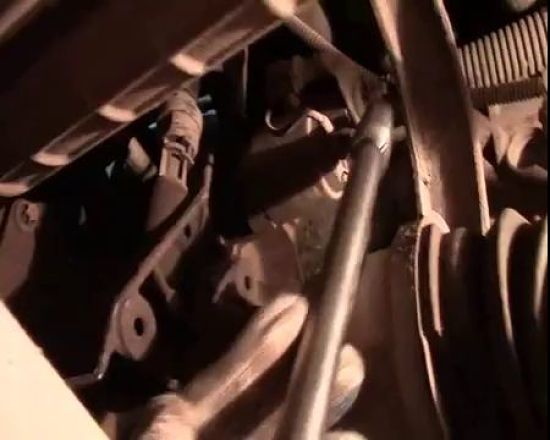

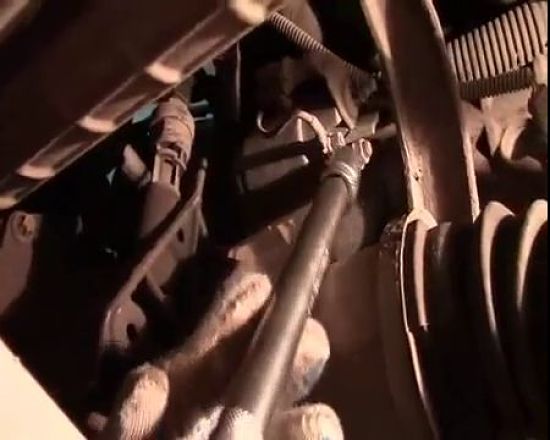

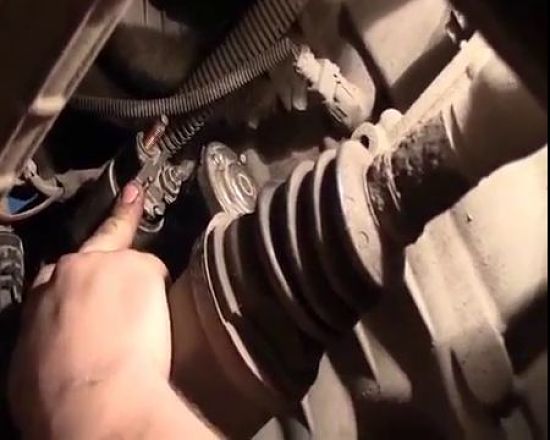

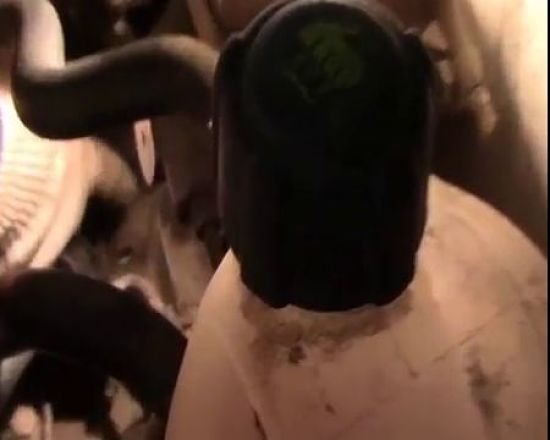

Перед откручиванием стартера от коробки стоит снять управляющий и силовой плюсовой провода. Первый крепится гайкой на 8, второй на 10. Перед откручиванием гайки зачищаем резьбовую часть щёткой. Эти детали убираются в сторону, и освобождается больше пространства для работы.

Чтобы снять стартер на Рено Логан, снять придётся и перегородку, усиливающую пластиковый впускной коллектор.

Освободив пространство, занятое планкой, будет удобно заниматься непосредственно снятием стартера. Закреплена планка с помощью гайки на 16 и болта, зафиксирована на блоке.

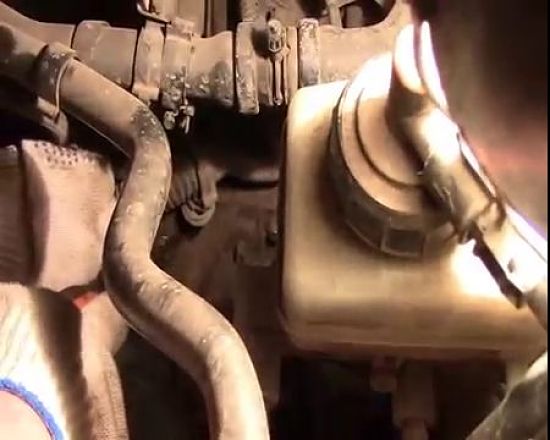

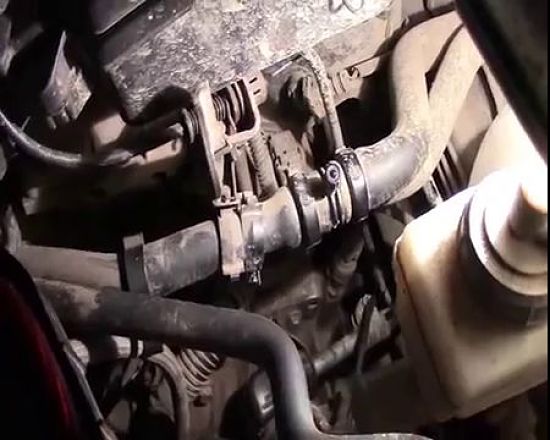

Снимать старый стартер Логан удобнее сверху, потому что там проще найти доступ к болтам крепления. Машину опускаем на колёса и начинаем откручивать болты.

Для наилучшего доступа стоит отвести в сторону рычаг переключения.

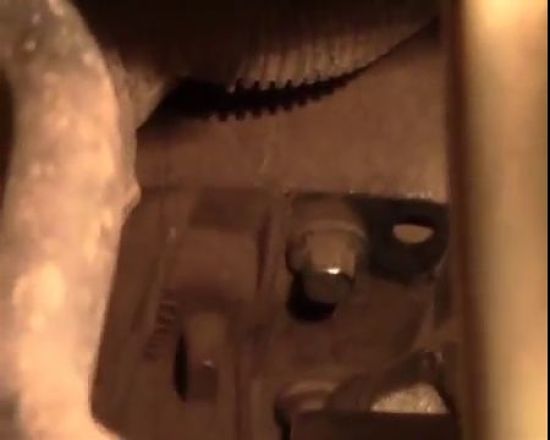

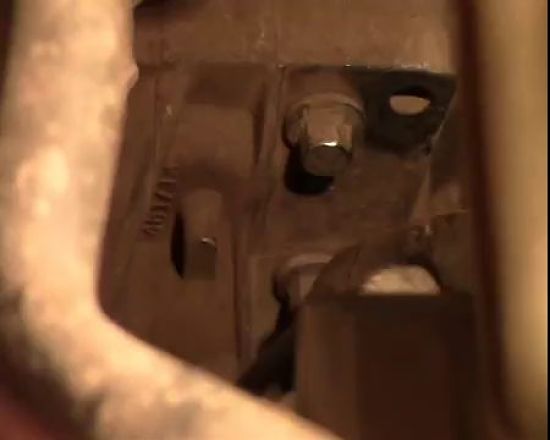

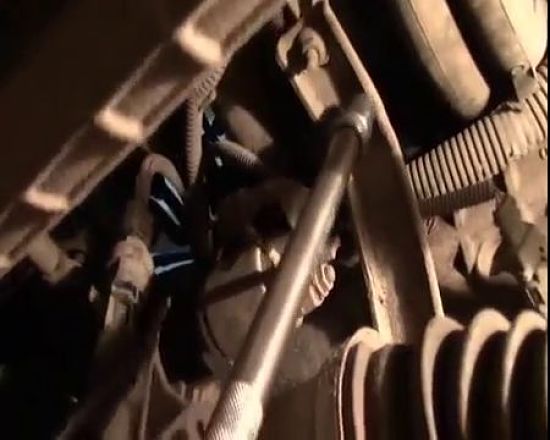

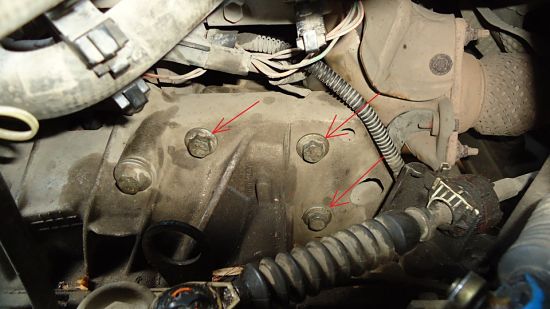

Как было отмечено ранее, крепление стартера идёт на трёх болтах. Два из них располагаются один под одним, а третий элемент крепежа находится немного в стороне двигателя. Третий болт откручивается в первую очередь.

Зачастую для крепления стартера Рено Логан используются болты на 13. Перед откручиванием стартера можно снять кулису коробки от рычага. Для этого достаточно ослабить гайку и стянуть трубу.

Рычаг отводится в сторону, и перед владельцем или мастером откроется доступ к элементам крепления стартера.

При обратной сборке не спутайте отверстия. Можно заранее наживить болт.

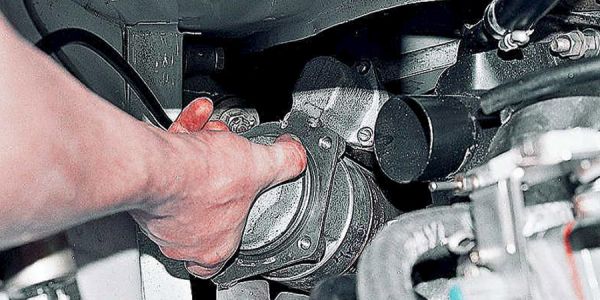

Как только крепёж снят, можно демонтировать старый стартер. Многие автовладельцы переживают, что при снятых болтах стартер не сможет держаться и упадёт. Это не так, потому что деталь удерживается на месте при помощи втулки.

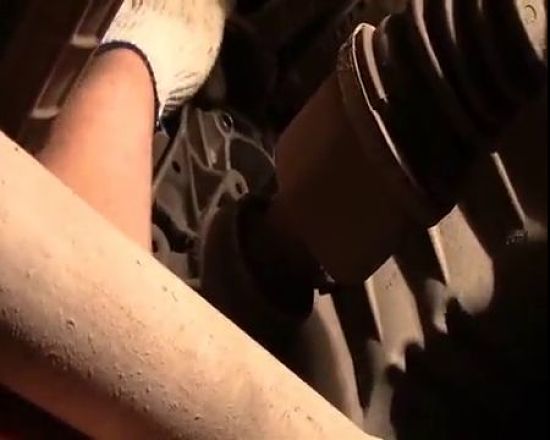

Для снятия стартера его придётся хорошенько раскачать по сторонам. Здесь важно не переборщить, потому что втулка расположена на коробке и после снятия стартера должна оставаться на своём месте.

Установка нового стартера проводится в обратной последовательности. Даже опытные автовладельцы могут столкнуться с проблемой наживления стартера на втулку. Связана она с возникновением хода детали. Здесь лучше воспользоваться помощью второго человека.

Ещё кое-что полезное для Вас:

При наживлении элементов крепежа первым идёт болт, расположенный самым верхним.

Оставшиеся два можно насаживать в любом порядке, не забывая вращать стартер для выбора люфта.

Видео: Замена стартера на Рено Логан, Сандеро, Ларгус 1,4 1,6 8V (K7J, K7M)

Стартер Renault Logan

Если автомобиль Рено Логан по какой-то причине не заводится – в первую очередь нужно проверить стартер. Иногда проблема кроется в нем: он может просто не крутить. Причин выхода из строя у данного оборудования множество.

Для установления причины неисправности стартера в большинстве случаев его требуется снять. Существует ряд типичных неисправностей данной детали Renault Logan. Они делятся на две основные категории: механические и электрические. Основное назначение стартера – преобразование подаваемого от аккумуляторной батареи напряжения в механическую работу.

Процесс данный реализован достаточно просто: за счет создаваемого обмоткой статора электромагнитного поля вращается якорь. К основным проблемам по электрической части относится:

  • отсутствие подачи питания на втягивающее реле;
  • выход из строя обмотки статора;
  • поломка реле.

Нередко стартер на срабатывает банально из-за низкого напряжения на клеммах АКБ. В нормальном состоянии аккумуляторная батарея должна поддерживать напряжение величиной не менее 12.6 В. В противном случае стартер может просто не прокручиваться. Так как силы электромагнитного поля будет явно недостаточно. Для проверки уровня заряда батареи понадобится воспользоваться обычным мультиметром.

Иногда присутствует обычный обрыв в сети питания АКБ. Для определения самого факта его наличия понадобится воспользоваться также мультиметром либо просто обычной лампочкой на 12 В. В момент поворота ключа и пуска стартера должно возникнуть напряжение на контактах втягивающего реле. При отсутствии можно смело сказать что проблема кроется в проводке. Возможно, присутствует обрыв провода либо рассыпалась клеммная колодка.

Читать еще:  Кия рио не заводится стартер крутит

Нередко из строя выходит обмотка стартера. Проверить её состояние, определить наличие КЗ самостоятельно и без снятия с автомобиля будет невозможно. Понадобится специальный стенд для проведения подобных испытаний. Причем ремонт подобной неисправности по цене может соответствовать стоимости покупки нового оборудования.

Иногда из строя выходит втягивающее реле. Основное его назначение – управление работой самого стартера. При подаче напряжения на управляющие контакты специальная вила подает бендикс чуть вперед – что приводит к зацеплению его шлицов и шестерни маховика двигателя. Это позволяет запустить мотор. Проверить работу реле очень просто – в момент подачи напряжения оно должно издавать щелчки. Что говорит о работоспособности. Если стартер не крутит при подаче напряжения и реле не срабатывает – необходимо его заменить.

Также могут возникнуть различные механические повреждения. Причины их могут быть самые разные. К наиболее частым можно будет отнести следующее:

  • износ подшипников;
  • стерлись шлицы бендикса.

Проверить работоспособность подшипников очень просто – но сначала понадобится снять сам стартер. Если вал не прокручивается рукой либо требуется серьезное усилие – подшипники требуется заменить. Для самостоятельного ремонта понадобится специальный съемник. Потому хорошим решением станет обращение в специализированный сервис. Так можно избежать необходимости приобретать дорогостоящее оборудование, выяснить точные размеры подшипников.

Нередко, при длительной эксплуатации (при пробеге более 100 тыс. км) из строя выходит бендикс. Точнее основная его рабочая часть. Шлицы, входящие в зацепление с маховиком двигателя, просто со временем стираются. Определить неисправность этого типа можно визуально. Достаточно снять стартер и осмотреть шлицы. Заменить бендикс, в большинстве случаев, можно самостоятельно – не прибегая к помощи сервиса.

Оригинальные детали и их аналоги: что лучше

Иногда ремонт стартера по причине стоимости такой процедуры будет просто нецелесообразен. Потому гораздо проще, выгоднее осуществить его замену. Как и в случае с остальными деталями обычно встает выбор между двумя типами деталей:

Нужно отметить, что оригинальные детали от компании Renault и всего концерна Nissan отличаются высокой стоимостью, но высоким качеством. Ресурс подобных изделий обычно на порядок больше, чем аналогов. Необходимо лишь избегать подделок. Стандартные характеристики Рено Логан:

Замена стартера в Renault Logan

Главная задача стартера — превращение электрической энергии, поступающей из аккумулятора, в механические колебания. Несмотря на достаточно простой принцип работы узла есть несколько основных видов его поломки.

Неисправности стартера можно условно разделить на два типа:

  • механические повреждения;
  • поломка электрической части.

К механическим относятся:

  • износ шлицы шестеренки бендикса;
  • выработка ресурса подшипников.

Со стороны электрики наблюдаются следующие неполадки:

  • выход из строя реле стартера Рено Логан;
  • перебои в подаче питания на втягивающем устройстве;
  • неисправность обмотки.

Стартер может перестать прокручиваться из-за неполадок в работе аккумуляторной батареи. В случаях, когда на клеммах аккумулятора слишком низкое напряжение, силы электромагнитного поля будет недостаточно, чтобы сработал стартер. Это не относится непосредственно к неполадкам устройства, но часто происходит и вводит водителя в заблуждение.

Чтобы подтвердить или опровергнуть, что неполадки исходят от АКБ, а не стартера, достаточно сделать замеры напряжения аккумулятора при помощи мультиметра.

Определить поломку втягивающего реле можно без снятия стартера Рено Логан. Когда подается напряжение, оно срабатывает и издает характерный щелчок. Если этого звука нет, а стартер не крутит, можно говорить о неисправности реле.

Для диагностики остальных неисправностей понадобится снять стартер с автомобиля.

Признаки, указывающие на необходимость замены

Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.

Признаки неисправности стартера

Способы диагностики и устранения

Стартер не запускается

Проблемы со стороны аккумуляторной батареи

Проверить качество работы батареи, зарядить

Окислились провода и клеммы аккумулятора

Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы

Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер

Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения

Сломан замок зажигания

Заменить замок зажигания

Вышло из строя тяговое реле

Демонтировать старое и установить новое реле

Не вращается якорь стартера или слишком низкая скорость вращения

Заряд аккумулятора значительно ниже минимально допустимых показателей

Обеспечить зарядку аккумуляторной батареи

Ослаблены гайки крепления реле

Втягивающее реле отключается сразу после включения

Зарядить батарею или приобрести новую

Неисправен замок зажигания или электропроводка

Заменить неработающие детали

При включении стартера отсутствует вращение коленвала

Стартер вышел из строя

Заменить устройство на новое

Стартер включается, но шестерня не выполняет свою функцию

Повреждены зубья шестерни бендикса

Устранить повреждения или заменить бендикс стартера, маховик

После запуска двигателя стартер продолжает работать

Заело ключ в замке зажигания

Отремонтировать или заменить систему замка зажигания

Замкнуло контакты замка

Работа стартера сопровождается сильным шумом

Не зафиксированы болты крепления стартера

Нарушена работоспособность бендикса

Установить новый бендикс или заменить стартер полностью

Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком. При наличии сильного износа замена одной или нескольких деталей не позволит значительно увеличить срок службы узла. При этом на замену детали или механизма в целом потребуется примерно одинаковое количество времени и усилий.

Срок службы оригинального стартера Рено Логан производителем не указан. При правильной эксплуатации узел может прослужить длительное время. Однако реалии современных дорог и особенности используемых в автомобиле расходных материалов приводят к тому, что замену стартера приходится проводить примерно через каждые 300 тыс. км.

Читать еще:  Замена втулок стартера ваз 2109 видео

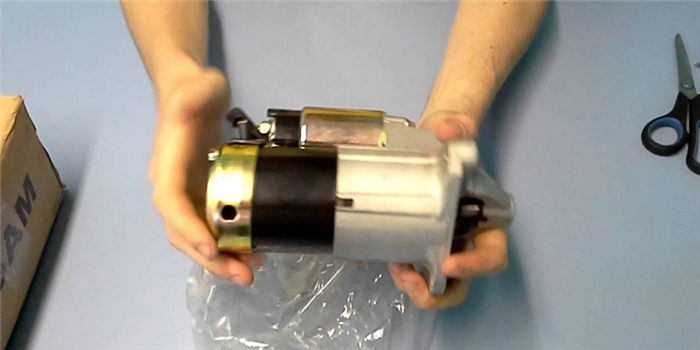

Как выбрать новый стартер: оригинал и аналоги

Чаще всего стоимость ремонта и замены стартера практически равны. Именно поэтому большая часть автовладельцев предпочитают вместо замены неисправной детали провести замену всего стартера. В связи с этим возникает вопрос выбора подходящей модели для установки.

На автомобили с восьми и шестнадцати клапанным ДВС устанавливаются различные модели стартера. Заменить один на другой невозможно.

Качество оригинальных стартеров компании Рено существенно отличается от выпускаемых аналогов. Их рабочий ресурс зачастую в несколько раз больше, чем у моделей, предлагаемых другими производителями. Покупая оригинальное устройство, водитель может быть уверен, что обеспечил для себя длительную эксплуатацию автомобиля без необходимости проводить ремонт стартера. Главное при покупке — не наткнуться на дешевые и некачественные подделки, которых немало на прилавках автомагазинов.

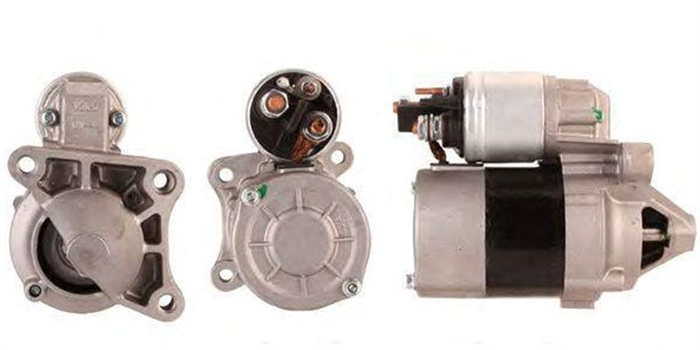

Оригинальные стартеры Рено Логан имеют следующие маркировки:

  • 8200 815 083 — для восьми клапанных ДВС;
  • 8200 266 777G — для шестнадцати клапанных ДВС.

Оригинальные устройства имеют более высокие эксплуатационные показатели, однако и стоимость их значительно выше аналогов. Именно поэтому многие автовладельцы предпочитают приобретать стартеры других фирм для экономии бюджета.

Выбор стартеров, изготовленных другими фирмами, не маленький. Приобретая аналог, нужно руководствоваться совместимостью и отдавать предпочтение только компаниям с хорошими рекомендациями.

Для восьми клапанного двигателя можно использовать:

  • 7700 274 303 (Renault);
  • 8200 590 412 (DACIA);
  • STV1276 или STV1276RB (KRAUF);
  • STV1276RB (Motorherz);
  • 220399 (Messmer);
  • 220399 (ERA, Италия);
  • IR9411 (Protech);
  • ST11112 (FENOX);
  • CS1276 (HC-parts);
  • 113932 (CARGO);
  • 458 179 (VALEO);
  • 8EA 738 081-001 (HELLA);
  • M000T46371ZT (Mitsubishi).

Для шестнадцати клапанного подойдут:

  • 438 163, 458 179, TS10E1, TS10E3 (VALEO);
  • AXS9274 (Automotor France);
  • 2-2873-VA (WAI, Тайвань/Китай);
  • 220399 (Messmer);
  • LRS02483 (TRW);
  • A75328 (DELTA AUTOTECHNIK);
  • 8080180 (FRIESEN);
  • 0-986-022-810 (BOSCH);
  • S80180N (QUINTON HAZELL, Англия).

Необходимые инструменты для работы

Чтобы заменить стартер, понадобится запастись набором инструментов. Список необходимых приспособлений невелик, но без них невозможно успешное проведение ремонтных работ.

Процедура проводится в хорошо освещенном помещении.

В процессе замены понадобятся:

  • смотровая яма или домкрат;
  • ключ «TORX»;
  • трещотка с удлинителем;
  • торцевая головка (16);
  • накидной ключ (13,16,17).

Процесс замены стартера на Renault Logan

При определенной сноровке замена стартера своими руками не вызывает затруднений и требует не более 30-40 минут. Весь секрет в том, где находится стартер на Renault Logan.

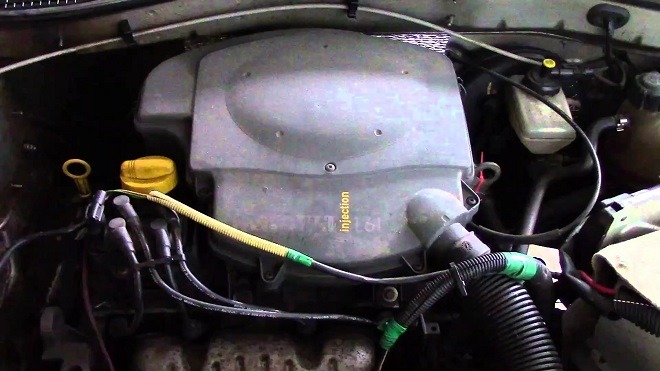

Двигатель Рено не занимает много места под капотом, что обеспечивает относительно свободный доступ к устройству. Стартер расположен по соседству с коробкой передач и сцеплением. Это гарантирует отсутствие проблем при демонтаже и последующей установке.

Получить доступ к рабочей области можно только снизу. Для этого автомобиль устанавливают на смотровую яму. При отсутствии подходящих условий можно приподнять машину, используя высокий домкрат. Однако опытные водители не советуют использовать подъемник, так как такое положение машины слишком усложняет процесс, ухудшая доступ к месту проведения манипуляций.

Справка! Колеса поддомкраченного автомобиля обязательно фиксируют ручником и подставками с обеих сторон.

Замена стартера на 8-клапанном моторе

Перед тем, как снять стартер на Рено Логан, необходимо отключить минусовую клемму аккумуляторной батареи. Для этого нужно ослабить гайку, используя ключ на 10, поднять клемму вверх и отвести в сторону.

Если не отключить питание, возможно замыкание или произвольное включение стартера с непредсказуемыми последствиями.

Далее процедура проходит по следующему алгоритму:

  • крепления скобы откручивают ключом на 13;
  • болт, удерживающий скобу снизу, ослабляют ключом на 16;
  • ослабленные гайки и болт удаляют вручную;
  • скобу снимают;
  • снимают клеммы 50 и 30 (гайки откручивают накидными ключами № 8 и 10);
  • перемещаются наверх в подкапотное пространство;
  • откручивают три винта, удерживающие стартер (подойдет ключ №13);
  • вынимают стартер;
  • устанавливают новое устройство и закрепляют, действуя в обратном порядке.

Если кулиса мешает снятию стартера, ее демонтируют при помощи ключа №13.

Когда процедура проводится не на смотровой яме, а при помощи домкрата, необходимо поднять автомобиль и снять правое колесо. Это обеспечит доступ к стартеру.

Замена стартера на 16-клапанном моторе

Процесс замены стартера на 16 клапанном двигателе немного сложнее, но во многом похож на предыдущий. Сначала отключают минус на аккумуляторе. Далее снимают скобу и клеммы 50 и 30. После подготовительного этапа приступают непосредственно к демонтажу стартера:

  • удалить резиновый хомут, отсоединив крепление;
  • отсоединить воздуховод;
  • снять короб;
  • отвести в сторону шланги системы охлаждения;
  • открутить три винта, удерживающие стартер;
  • вытащить неисправный стартер;
  • установить новый.

Полезные советы

Для очистки гаек и болтов применяют только щетки и тряпки. Лучше отказаться от использования жидкости ВД-40. Она не проводит ток и плохо совмещается с медью. Если без специальной очистки все же не обойтись, лучше приобрести химический аэрозоль для очистки медных деталей.

Из подручных средств для чистки используют бензин и этиловый спирт, смешав их в пропорции 1:1. Также хорошо удаляет грязь и сор обычный ластик.

В процессе замены стартера лучше иметь помощника. Вдвоем намного проще снять и наживить крепления, а также демонтировать стартер, избежав выскакивания втулки.

Первым при снятии стартера лучше откручивать болт, расположенный в стороне от двигателя.

После того, как болты выкручены, стартер не нужно придерживать. От падения его защищает втулка.

Где находится стартер на Рено Логан

В числе наиболее распространенных проблем, с которыми приходится сталкиваться владельцам моделей Рено Логан присутствует неисправность стартера, особенно случается так, что авто не заводится стартер крутит. Основным признаком, свидетельствующим о таком досадном моменте, является неспособность мотора к запуску, ведь стартер не подает признаков вращения. Здесь возникает потребность в демонтаже и ремонте указанного узла. Именно об этой теме пойдет повествование в данной статье. Также вы узнаете, где находится стартер.

Читать еще:  Шкода рапид реле стартера

Диагностика причин

Повернув ключ в замке зажигания, стараемся запустить мотор Рено Логан. Если вместо привычного старта он отказывается функционировать, а из области стартерного узла доносятся лишь характерные щелчки, то есть мотор не заводится стартер крутит, то имеет смысл выдвинуть предположение об износе роторных щеток. Чтобы весьма корректно осветить момент, связанный с обозначенной причиной, необходимо разобраться в схеме функционирования этого элемента. В момент перевода ключа зажигания в позицию пуска мотора происходит переадресация контакта щеткам посредством специального устройства – втягивающего реле. Этим действием пусковой механизм «награждается» способностью вращать маховик силовой установки.

Когда обозначенный узел не воспроизводит признаков работоспособности, его следует безотлагательно демонтировать и отремонтировать, осуществляется полная замена стартера, и тут важно знать, где находится стартер. Если этим пренебречь, то возможно возникновение более существенных последствий, включая очаг возгорания.

Именно данный постулат положен в основу функционала стартера и реле его активации. Если о своем износе заявили щетки, то реле все равно стремится подать валу ротора контакт, ввиду чего происходят обозначенные щелчки. Сами щетки требуют безотлагательной замены.

Отыскать место расположения «пускателя» не составляет труда. Он находится у маховика силовой установки, что свойственно агрегатам всей моторной линейки Рено Логан.

Когда пусковое устройство путем совершения холостых вращений прилагает тщетные усилия завести мотор, то требуется сфокусировать внимание на работоспособности бендикса, а возможно и вилки. Выполнить замену указанных элементов не составит труда. Здесь требуется предварительно обесточить бортовую сеть автомобиля.

Щелчки реле являются достоверным признаком его работоспособности, даже если авто не заводится стартер крутит. Для реализации ремонтного мероприятия по замене рассмотренных элементов стартерного узла требуется демонтаж агрегата в сборе.

Переходим к ремонту и замене стартерных деталей

Для устранения идентифицированных неисправностей, когда движок не заводится стартер крутит потребуется полная замена стартера и щеточного узла. Параллельно можно выполнить профилактический осмотр с одновременной очисткой компонентов, присутствующих внутри стартера, в том числе и самой вилки.

Далее требуется проверить агрегат на подходящем столе, после чего можно монтировать его на посадочное место. Интернет пестрит множеством видео-инструкций по обозначенной теме.

В данном случае актуален вопрос, где находится стартер. Выяснив место расположения стартера и, обзаведясь подъемником или ямой, приступаем непосредственно к ремонту. Не забываем о потребности в соответствующем наборе инструментов.

Пошаговый алгоритм действий, когда осуществляется замена стартера.

  1. Обесточиваем сеть путем снятия клеммы с вывода АКБ.
  2. Действуя в верхней области подкапотного пространства, откручиваем два болта, удерживающих стартерный агрегат на моторном блоке.
  3. Находясь под автомобилем, отключаем провода и извлекаем узел.
  4. Отвинчиваем заднюю крышку и высвобождаем «на волю» щеточный узел.
  5. Путем откручивания двух удлиненных болтов разбираем корпус стартера полностью и аккуратно вынимаем вилку.
  6. Для демонтажа бендикса потребуется установка вала на жесткую подпорку. Затем, пользуясь специальной оправкой, производим извлечение стопорного кольца. Это позволит впоследствии демонтировать интересующий нас элемент.
  7. Выполнив тщательную очистку всех деталей стартера, устанавливаем новый бендикс и надеваем стопорное кольцо. На этом ремонтная процедура с бендиксом завершена.
  8. Осуществляем разборку редуктора планетарной шестерни. Промываем все демонтированные детали, обильно их смазываем и выполняем сборку узла.
  9. Монтируем вилку и втягивающее реле в основной корпус стартерного агрегата в машине Renault Logan.
  10. Последней манипуляцией будет установка щеточного узла. По ее завершении подсоединяем подводящие кабели.
  11. Затягиваем болты, скрепляющие основной корпус, после чего фиксируем все оставшиеся элементы.

Для выполнения проверки собранного воедино агрегата подаем к его плюсовому выводу и корпусу напряжение. Если втягивающий элемент срабатывает и вал вращается, то это свидетельствует о корректно проведенном перечне ремонтных процедур и стартер полностью функционален.

Требуется внимательным образом соблюдать расположение контактных выводов во время проверочных манипуляций, дабы избежать возникновения короткого замыкания в автомобиле Renault Logan.

Убедившись в функциональности отремонтированного стартера, производим монтаж данного узла на прежнее место и фиксируем его посредством двух обозначенных болтов. Убеждаемся в правильности подсоединения агрегата к электрической сети.

Внимание! Процесс замены или ремонта стартерного узла в Рено Логан, оснащенном 1,4-литровым мотором, полностью идентичен рассмотренной здесь последовательности действий.

Иногда имеют место случаи, когда мотор отказывается запускаться по причине неудовлетворительного контакта с массой. Эти признаки чаще можно встретить на 1,4-литровых версиях Рено Логан. Для устранения негативного момента потребуется снять указанные контакты и выполнить им тщательную очистку от окислов. Затем необходимо обработать контакты смазкой на медной основе. Эта мера позволит обеспечить стабильность в функционировании стартера и избежать неприятного момента, связанного с внезапным отказом узла.

Заключение

Перед самостоятельной процедурой замены элементов стартера в Рено Логан потребуются знания точной схемы установки всего перечня деталей в данном узле, плюс необходимо знать, где находится стартер. Эта схема весьма проста, благодаря чему стартерный агрегат является весьма пригодным к ремонту. Когда мотор не вращается, приступайте к комплексному мониторингу, подразумевающему не только исследование пускового устройства, но и агрегата в целом. Если владелец Renault Logan не обладает достаточным для такого ремонта опытом и вдобавок отсутствует подходящий инструмент, то наиболее рациональной мерой будет обращение в специализированную мастерскую.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
