Ремонт гидрокомпенсаторов нива шевроле

Содержание

Гидрокомпенсаторы на Ниве шевроле: как проверить и заменить

Многие владельцы отечественных кроссоверов, не желая платить неоправданную, по их мнению, цену СТО,задаются вопросом, как самостоятельно проверить гидрокомпенсаторы на Ниве Шевроле. При желании это можно сделать своими руками. А как именно, мы постараемся доходчиво и просто объяснить в статье.

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

  • отпала необходимость периодически регулировать клапана;
  • теперь ГРМ работает более четко и правильно;
  • значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
  • значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

  1. Плунжерная пара.
  2. Корпус.
  3. Плунжерная втулка.
  4. Плунжерная пружина.
  5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

  1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
  2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
  3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

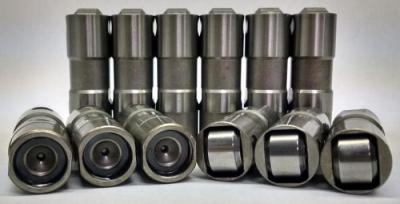

Виды гидрокомпенсаторов

В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.

Гидрокомпенсаторы Нива Шевроле старого образца

До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.

Новое поколение

Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.

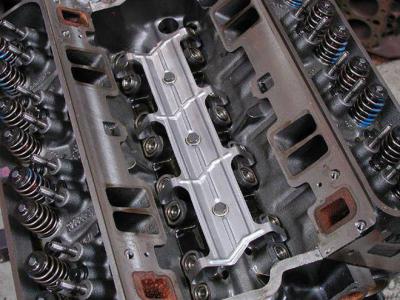

В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:

  • гидротолкатели;
  • роликовые гидротолкатели;
  • гидроопоры;
  • гидроопоры, которые устанавливаются в коромысла или рычаги.

Как определить неисправный гидрокомпенсатор

Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.

Типичные неисправности

Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.

В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.

Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.

Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.

Причины стука гидрокомпенсаторов

Стук гидрокомпенсаторов Шевроле-Нива можно легко определить на слух, он стучит с частотой вдвое меньше частоты оборотов мотора. Стучать он может как на холодном двигателе, так и на горячем, а причины для этого разные.

Причины стука «на холодную»:

  1. Густое масло. По мере прогрева мотора масло нагревается, становится жиже, и стук уходит.
  2. Грязь. Из-за плохого фильтра или старого масла грязь может попадать в каналы и отверстия и забивать их.
  3. Износ или поломка плунжера. Причиной может быть естественный износ или абразивные загрязнения, попавшие в масло.
Читать еще:  Шевроле авео 250 кузов фото

«На горячую»:

  1. Заклинивание плунжера. Задиры на плунжерной паре повышают ее износ в разы и блокируют его.
  2. Масло с неправильной вязкостью. При сезонной самостоятельной смене масла, иногда владельцы ошибаются и заливают масло с неправильной вязкостью. Если оно слишком жидкое, то быстро вытекает через тех. зазоры.
  3. Повышенный уровень масла в моторе. Если это произошло из-за попадания в масло охлаждающей жидкости, то оно будет вспениваться, контактируя с коленчатым валом.

Все эти причины можно устранить самостоятельно, если внимательно следить за своим автомобилем.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

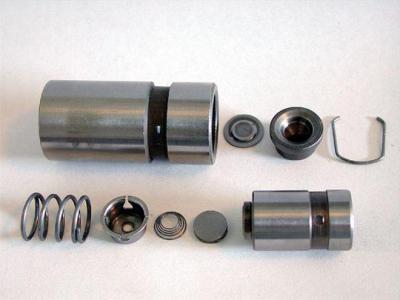

Конструкция гидрокомпенсаторов на Нива Шевроле

Конструктивно «гидрики» состоят из пяти основных деталей:

  1. Корпус.
  2. Плунжеры.
  3. Плунжерные пружины.
  4. Втулка.
  5. Обратный клапан.

Изредка встречаются плунжеры, в которых нет внутренних отверстий, а верхняя, сферическая часть, выступает опорой. Пружина плунжера, расположенная внутри, заставляет втулку выполнять свои двигательные функции.

Когда нужно, а когда не стоит менять гидрокомпенсаторы и особенности замены

В идеале при нормальной работе гидрокомпенсатора не должно быть никаких посторонних звуков. Но иногда из-под капота слышны звуки, которые вызывают желание заменить детали ГРМ. Но обязательной замене подлежат «гидрики» на моторах с большим пробегом — у них высокий процент износа и ремонтировать их бессмысленно. В остальных случаях можно обойтись менее радикальными действиями.

Внимание. Иногда не стоит сразу разбирать мотор и пытаться выяснить причину поломки. Часто замены масла достаточно, чтобы проблема ушла, а деньги и нервы были сэкономлены.

Из особенностей замены гидрокомпенсаторов на Шевроле-Нива стоит выделить следующие:

  • при появлении постороннего стука из под клапанной крышки не спешите сразу разбирать ГРМ и менять узлы, вначале поменяйте масло и фильтр;
  • используйте масло одного производителя;
  • не нужно сильно затягивать детали, это может привести к поломке;
  • при установке новых деталей, не забудьте тщательно промыть их в бензине.

Замена гидрокомпенсаторов на Ниве Шевроле

Внедорожник Нива Шевроле (ВАЗ 2123) зарекомендовал себя как надёжный автомобиль, особенно в условиях нашего бездорожья. Базовая комплектация обеспечивается двигателями от двух производителей: Opel Z18XE (1.8) и ВАЗ-2123 (1.6). На «опелевский» мотор особых нареканий не возникало, чего, к сожалению, не скажешь про отечественный.

Благодаря повышенной модернизации, новый двигатель Нивы Шевроле получил вместо штатных регулировочных винтов и втулок, так называемые «направляющие втулки» — плунжерные пары гидрокомпенсаторов, встроенных в ГБЦ.

Случается, что на отечественных моторах гидрокомпенсаторы начинают работать с перебоями, доставляя тем самым немало хлопот своим владельцам.

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить, когда стучат ГК. Нередко стук происходит только на «холодную», а в течение 30-45 секунд исчезает. Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую», тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

  1. Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
  2. Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
  3. Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
  4. Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

  • ухудшение состояния кулачков распредвала;
  • износ поверхности рокеров;
  • стирание торца стержня клапана.

Советы по замене гидроопор на Ниве Шевроле

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось — значит гидрик, скорее всего, рабочий.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

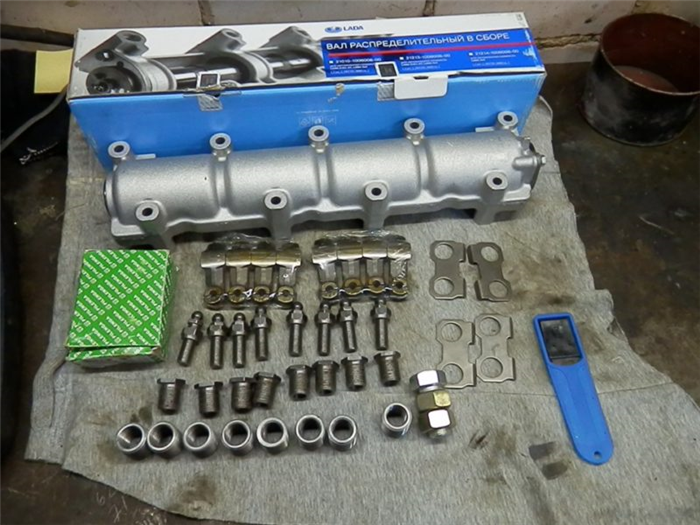

Для работы по замене гидротолкателей понадобится:

  • ключи «на 10», «на 13», «на 17», «на 24»;
  • отвёртка плоская и крестообразная;
  • новые гидрокомпенсаторы.
Читать еще:  Колодки стояночного тормоза шевроле лачетти

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

Гидрокомпенсаторы «Нива Шевроле»: фото, устройство, ремонт, замена своими руками

Первые гидрокомпенсаторы появились в России в 1989 году. В то время они приобрели распространенность в модернизации моторов «Жигулей». Современные гидрокомпенсаторы «Нива Шевроле», фото которых представлено ниже, появились в результате внесения множества изменений и усовершенствования конструкции.

Особенности

При эксплуатации подобного устройства в головке блока устанавливаются плунжерные пары, которые заменяют винты, регулирующие зазоры клапанов. Масло проходит к ним по дополнительным шлангам, благодаря чему к кулачку распределительной системы прижимается рычаг. Это позволяет забыть про регулярную проверку и регулировку клапанных зазоров.

Устройство гидрокомпенсатора «Нива Шевроле» и других марок обеспечивает правильное прохождение газораспределительных фаз, благодаря чему заметно увеличивается период эксплуатации деталей конструкции и снижается производимый шум. Также уменьшается воздействие ударных нагрузок, топливный расход и количество токсичных элементов в выхлопе.

Конструкционные сложности

Несмотря на обширный перечень положительных сторон, не обошлось без недостатков, которые возникают в процессе конвейерной сборки. В первую очередь нужно отметить, что гидрокомпенсаторы «Нива Шевроле» в процессе установки требуют особой тщательности и длительной регулировки, это занимает намного больше времени, чем может отводиться во время заводского монтажа.

Соблюдение всех тонкостей процесса также редко отмечается на станциях технического обслуживания, так как не является экономически выгодным. Другая сложность заключается в том, что после снятия головки разбирается блок, ввиду того, что его обратная сборка со старыми прокладками невозможна, возникает необходимость в приобретении нового набора прокладок.

Новшества

Отчасти конструкция данного элемента начала подвергаться видоизменениям из-за сложностей, связанных с монтажом. Вначале была создана плунжерная пара, характеризующаяся отсутствием подведения масла, так как оно поставлялось из пространства под крышкой головки. Такие гидрокомпенсаторы «Нива Шевроле» отличались более легким монтажом по сравнению со своим предшественником. Но они не приобрели распространения из-за сходства с амортизаторами, что было особенно заметно на высоких оборотах.

Позднее были модернизированы элементы, осуществляющие подведение масляной жидкости. Их заменила рампа, которая монтируется намного быстрее старой конструкции, имеющей дополнение в виде множества уплотнительных колец. Последние отсутствуют в рампе, в качестве соединительных частей выступают пластины, изготовленные из термостойкой пластмассы, из нее же выполнены штуцера. Такое усовершенствование обеспечило возможность многократной разборки и сборки, при этом для проведения всех работ не требуется много времени и сил.

Когда нужен ремонт

Гидрокомпенсаторы «Нива Шевроле» являются саморегулируемыми и находятся в системе клапанного подведения. Такое свойство обеспечивается рычагами, усилие с которых переносится к клапанам. Также благодаря им отсутствуют зазоры, которые могут часто появляться в приводе.

Газораспределительное устройство при наличии неисправности издает характерное постукивание, позволяющее определить необходимость проведения ремонта. Ремонт гидрокомпенсаторов «Шевроле Нива» осуществляется в случае появления шума, либо возникновения других недочетов. Стоит отметить, что работы по замене не требуют снятия блока цилиндров с самого агрегата. Для начала необходимо подготовить инструменты для последовательного снятия элементов и их обратного монтажа.

Из-за чего появляется шум

Возникновение постороннего шума возможно по различным причинам. В некоторых случаях стук слышен только при непрогретом двигателе. Особого внимания требует шум, который не исчезает после достижения необходимого уровня температур и при переключении на разные режимы работы. Несвоевременная замена гидрокомпенсаторов «Нива Шевроле» своими руками способна привести к серьезным поломкам и отказу двигателя.

Для многих автовладельцев такая задача может показаться трудновыполнимой, поэтому при возникновении сомнений в правильном исполнении работ стоит обратиться к специалистам. Но если есть необходимость в самостоятельной замене, помимо самих ГК, нужно приобрести набор ключей. Нежелательно покупать китайские товары сомнительного качества, их низкая стоимость является единственным достоинством.

Ремонт «Нива Шевроле»

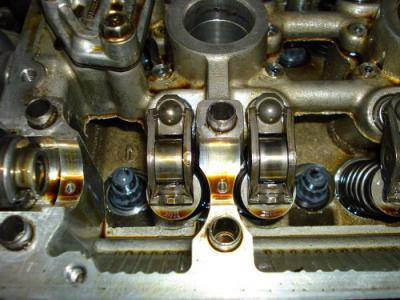

Стук гидрокомпенсаторов требует замены детали. Для начала снимается крышка, закрывающая головку блока. При этом необходимо обратить внимание на гидроопоры и проверить их состояние. Для этого плунжерные опоры нужно попытаться утопить путем попеременного нажатия на рычаги привода клапанов. Если все в порядке, плунжеры будут отличаться большим сопротивлением нажатию.

Наличие неисправностей характеризуется легким уходом плунжер вниз. Далее коленчатый вал поворачивается таким образом, чтобы совместились отметки, распложенные на конструкции подшипников и распределительном вале. При этом плунжер натяжителя вдавливается при помощи обычной отвертки или стального стержня. Из звездочки распределительного вала вынимается монтажный болт, при этом плунжер должен находиться в таком положении, чтобы было возможно его снять без открепления от цепи.

На что нужно обратить внимание

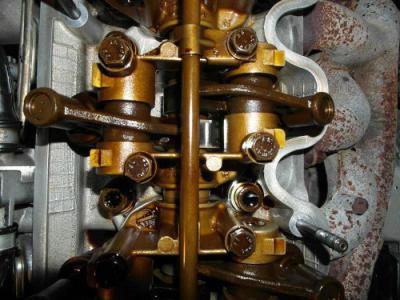

Особое внимание должно быть уделено соединению звездочки привода насоса и цепи, они не должны разъединиться. На двигатель монтируется конструкция вместе с цепью и выкручивается крепеж на корпусе подшипников распределительного вала, на котором также держится штуцер детали, осуществляющей подведение масла к гидравлическим опорам. Трубопровод отводится в сторону после снятия штуцера. Крайне осторожно должны перемещаться элементы, располагающиеся в резиновых кольцах стоек. На корпусе подшипников остаются другие гайки, которые также должны быть сняты вместе с находящимися под ними плоскими шайбами.

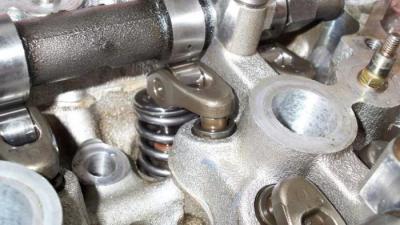

После демонтажа распредвала и подшипников вынимаются детали со шпилек головки, выкручивается гидроопора, снимается рычаг клапанного привода. Это обеспечит более легкое извлечение элемента. Нежелательно прокручивать распределительный вал после снятия корпуса, так как это усложнит последующий обратный монтаж и сборку.

Читать еще:  Шевроле лачетти хэтчбек синий

Перед тем, как устанавливать гидрокомпенсаторы «Нива Шевроле», необходимо удалить собравшееся в отверстиях блока цилиндров масло. Если не откачать его, функционирование клапанного привода будет неправильным, а элемент не получится полностью закрутить. После монтажа производится сборка всех деталей, снятых ранее.

Меняем гидрокомпенсаторы на Ниве Шевроле своими руками

На начальном этапе производства на внедорожник Нива Шевроле устанавливалось 2 типа двигателей – производства ВАЗ с объемом 1,7 и Opel – 1,8 литра. Разработка немецкого концерна отличается высоким качеством и даже на старых автомобилях практически не вызывает проблем. На российском – периодически начинают появляться различного рода проблемы. Самая распространенная из них – стук клапанов, который вызывают перебои в работе гидрокомпенсаторов.

Подготовка автомобиля к замене.

Замена гидрокомпенсаторов на Шевроле Нива своими руками занимает не очень много времени, а для работы потребуется минимальный набор инструментов и навыков.

  • Автомобиль устанавливается любую ровную поверхность, после чего коробка переключения передач переводиться в нейтральной положение и включается ручной тормоз.
  • Открываем капот и отсоединяем воздуховод
  • Снимаем с клапанной крышки хомуты и патрубки
  • Откручиваем болты, которые удерживают клапанную крышку

Замена

  • Выставляем метки на распредвале таким образом, чтобы они совпадали с задней частью шестерни.
  • Ослабляем болт звезды, чтобы можно было снять его натяжитель.
  • Чтобы облегчить дальнейшую работу необходимо натяжитель утопить в плунжер, затем закрепить его при помощи специальной гайки с колпачком.
  • Откручиваем гайки, при помощи который фиксируется распредвал, снимаем его.

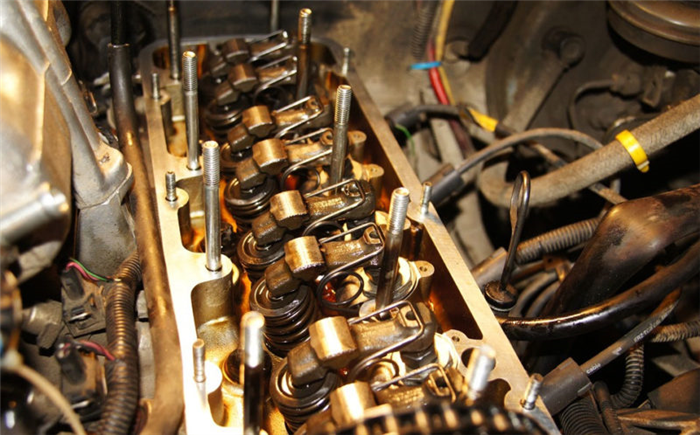

  • Вынимаем 8 рокеров, после чего можно приступать к демонтажу компенсаторов.
  • Аккуратно вынимаем детали и складываем их в специально подготовленную емкость.

После этого можно переходить к установке новых деталей.

Новые детали устанавливаются при помощи специального динамометрического ключа, с усилием 2кгс. Это необходимо чтобы не перетянуть его и не оставить ослабленным. После этого устанавливаем рокеры на места и производим сборку в обратном порядке. Важным моментом при сборке является установка звездочки и натяжителя цепи.

Прежде чем затянуть цепь необходимо правильно выставить все метки, затем можно зафиксировать ее гайкой для натяжки. После этого можно установить клапанную крышку на место и присоединить хомуты и патрубки. После сборки нужно завести двигатель, чтобы проверить результат установки. Первое время стук может сохраняться, поскольку необходимо время, чтобы они гидрокомпенсаторы заполнились маслом, после этого их работа должна стабилизироваться.

На этом замена гидрокомпенсаторов на Ниве Шевроле считается законченной.

При этом стоит помнить, что замена гидрокомпенсаторов не всегда обязательна. Иногда причиной появления стука может стать старое моторное масло изменившее вязкость. Чтобы избежать этого необходимо вовремя менять моторное масло. Согласно рекомендациям производителя, она должна производиться каждые 7-10 тысяч километров. При этом необходимо использовать масло с подходящим индексом вязкости. Для летнего лучше выбирать марки с параметрами 10W40, а для зимы 0W30 или 5W30.

Устройство гидрокомпенсаторов.

Ранее для регулировки клапанов на ВАЗовских двигателях использовались рокеры, а зазоры регулировались при помощи специальных винтов. На новых двигателях устанавливаются компенсаторы, которые выгладят как болты регулировки, но зазоры регулируются автоматически за счет плунжерной пары и давления масла.

Гидрокомпенсатор состоит из:

  • Корпуса
  • Возвратной пружины
  • Верхней и нижней части плунжера и обратного клапана.

Такой механизм несмотря на ряд преимуществ имеет и недостатки, которые проявляются при возникновении следующих причин:

  • недостаточном давлении масла
  • загрязнении масляных каналов
  • сниженном уровне масла
  • износом деталей.

Поэтому при холодном запуске двигателя детали начинают стучать, затем при достижении рабочей температуры зазоры уменьшаются и звук исчезает. Если залив новое масло не удается решить проблему, то требуется замена гидрокомпнесаторов Нива Шевроле.

Если не выполнить ремонт своевременно, то могут возникнуть более серьезные проблемы, которые приведут к износу кулачков распредвала, рокеров и стержня клапанов. Не рекомендуется продолжать эксплуатацию транспортного средства с такими неисправностями, поскольку это увеличит расход топлива и приведет к проблемам с механизмом ГРМ.

Детали, устанавливаемые с завода не всегда качественные. Поэтому даже у автомобилей с небольшим пробегом может возникнуть стук клапанов. Так же среди причин стука у новых автомобилей может быть недостаточное усилие при затягивании болтов на заводе.

При выборе новых деталей следует обращать внимание на производителя. Наиболее надежными считаются изделия INA, которые производятся под контролем немецкой компании. Так же можно в качестве альтернативы рассмотреть установку регулировочных болтов. Это позволит значительно сэкономить, поскольку их стоимость варьируется в районе 50 рублей, по сравнению 500р за оригинальную деталь. У регулировочных болтов есть лишь один минус – необходимость ручного выставления клапанов каждые 10-15 тысяч километров.

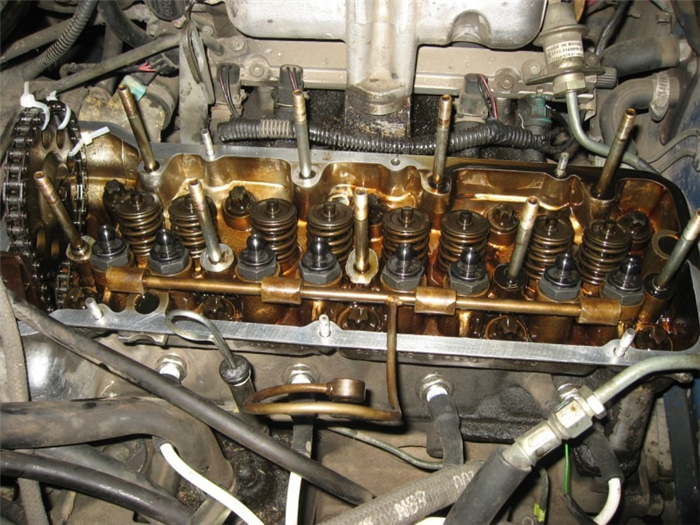

Монтаж регулировочных болтов.

Работы по их установке производятся точно так же, как и в предыдущем случае. Единственным отличием будет ручная регулировка клапанов. Для этого понадобиться толстый щуп либо индикатор.

Чтобы произвести замер необходимо сперва совместить метки на распредвале и измерить зазор клапанов 8 и 6, затем провернуть вал на 180 градусов, после чего приступить к регулировке клапанов 7 и 4. Затем настраиваем 3 и 1, 2 и 5.

Зазор на клапанах должен равняться 0,15 миллиметров. Измеряется только на холодном двигателе. Если это значение больше, то со временем проявиться стук клапанов. Если установить его меньше, то в скором времени они могут прогореть.
