Датчик дроссельной заслонки лада гранта 8 клапанная

Содержание

Проверка цепи и датчика положения дроссельной заслонки Lada Granta

Инструменты:

  • Тестер
  • Отвертка крестовая средняя

Детали и расходники:

  • Датчик положения дроссельной заслонки
  • Прокладка датчика положения дроссельной заслонки (при необходимости)
  • Проволока 20 см

Примечания:

Датчик положения дроссельной заслонки установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки.

Датчик представляет собой потенциометр, на один конец которого подается плюс напряжения питания (5 В), а другой конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к контроллеру.

Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,7 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В.

Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). Датчик положения дроссельной заслонки не требует никакой регулировки, так как контроллер воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

Специфической причиной рывков при установившемся движении автомобиля может быть повреждение датчика положения дроссельной заслонки.

Дополнительными симптомами, подтверждающими неисправность этого датчика, служат:

  • неравномерная работа двигателя на холостом ходу;
  • снижение максимальной мощности двигателя.

Датчик неразборный и поэтому неремонтопригоден. Если выявлена неисправность датчика, его заменяют в сборе.

Проверка цепи датчика дроссельной заслонки

1. При выключенном зажигании отсоедините колодку жгута проводов системы управления двигателем от датчика положения дроссельной заслонки.

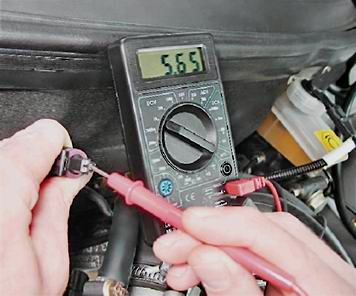

2. Чтобы проверить цепь питания самого датчика, подсоедините тестер к выводам «А» и «В» штекера. Должно быть напряжение 4,8-5,2 В.

Примечание:

Выводы «А» и «В» указаны на фиксаторе штекера, а маркировка вывода «С» нанесена на корпусе штекера с противоположной стороны.

3. Если нет напряжения на этих выводах, то нужно проверить исправность самой цепи (значит, где-то обрыв или замыкание на массу) между выводом №32 контроллера и выводом «А» колодки жгута проводов.

4. После проверьте цепь между выводом №17 контроллера и выводом «В» колодки – заземление датчика. Если цепь исправна, а напряжение не соответствует норме, значит неисправность контроллера.

Проверка и замена датчика дроссельной заслонки

1. Для проверки датчика подсоедините к нему штекер. И где выходят провода из штекера, вставьте две проволочки или две иглы (где выходят выводы «В» и «С»). Подсоедините тестер и включите зажигание.

— При закрытой дроссельной заслонке напряжение должно быть 0,35-0,7 В.

— При открытой дроссельной заслонке (педаль газа нажата) напряжение должно быть 4,05-4,75 В.

Примечание:

Если напряжение не соответствует этим показаниям, то датчик неисправен, и его надо заменить.

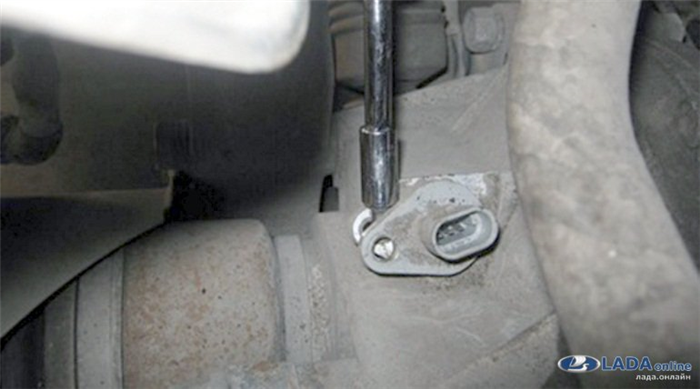

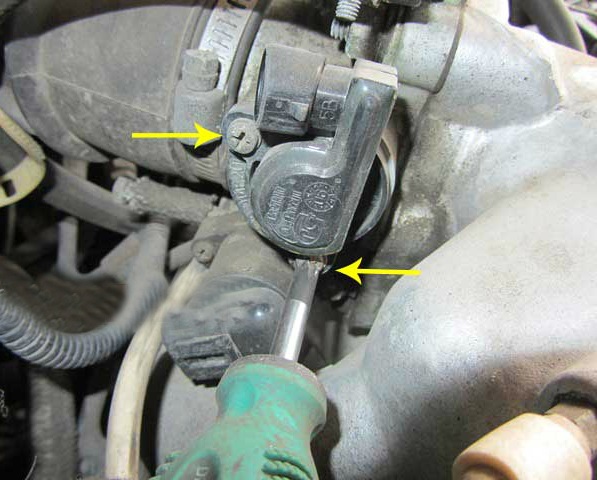

2. Для снятия датчика дроссельной заслонки, крестовой отверткой отверните два винта его крепления.

3. Снимите датчик из дроссельного узла.

Примечание:

Обратите внимание на поролоновую прокладку, которая находится в посадочном месте. Если она повреждена, то ее необходимо будет заменить на новую.

В статье не хватает:

  • Фото деталей и расходников
  • Качественных фото ремонта

Положение дроссельной заслонки: проверка и устранение неисправностей. Фото и видео

Рассмотрим на фото и видео такую тему, как положение дроссельной заслонки, принцип работы ДПДЗ, какое положение ДЗ считается нормой, причины завышенного или заниженного положения ДЗ, а также некоторые важные нюансы при диагностике данного узла.

Ну что же, Друзья, продолжаем знакомится с основными параметрами переменных при диагностике автомобиля. И сегодня рассмотрим такой параметр, как положение дроссельной заслонки или положение ДЗ.

Датчик положения дроссельной заслонки

Сам датчик положения дроссельной заслонки автомобиля расположен в/на дроссельном узле и в народе получил название «датчик правой ноги».

Он измеряет величину открытия дроссельной заслонки и передаёт эти данные в блок управления двигателем.

Этот датчик потенциометрического типа, т.е. работает по принципу обычного переменного резистора. Переменные резисторы мы чаще всего встречаем в регуляторах громкости аудиоаппаратуры и во многих других участниках нашей бытовой жизни.

Бытует мнение, что датчик положения дроссельной заслонки является чуть ли не самым главным дозирующим элементом в системе управления двигателем и по его сигналу вычисляется нагрузка на двигатель.

Давайте внесём ясность. Это нужно понимать для правильной диагностики автомобиля.

Мы уже упоминали в статье Бедная смесь о том, что двигатель внутреннего сгорания работает на воздухе с добавлением паров топлива. Также мы поняли, что главным дозирующим фактором является расход воздуха!

Расход воздуха — это главный и стартовый фактор для всех последующих действий, предпринимаемых ЭБУ в процессе управления двигателем.

Из этого можно сделать правильный вывод, что датчик положения дроссельной заслонки не является основным дозирующим устройством.

Можете его отключить и автомобиль сильно от этого не расстроится, а поедет дальше без особых проблем из пункта А в пункт Б или В, или Г. В общем, куда необходимо, туда и поедет.

Вся нагрузка на двигатель будет основываться на данных датчиков измерения расхода воздуха.

А массой этого самого воздуха мы управляем физическим открытием/закрытием дроссельной заслонки.

Положение дроссельной заслонки (положение ДЗ)

Не смотря на всё вышесказанное, измерение положения дроссельной заслонки играет хоть и не основную, но очень важную роль в процессе управления двигателем. Оно помогает более точно управлять процессами.

Например, такой режим работы двигателя, как принудительный холостой ход или режим отсечки (торможение двигателем). Положение дроссельной заслонки помогает ЭБУ оценить ситуацию и включить этот режим.

Читать еще:  Таблица давления в шинах лада гранта

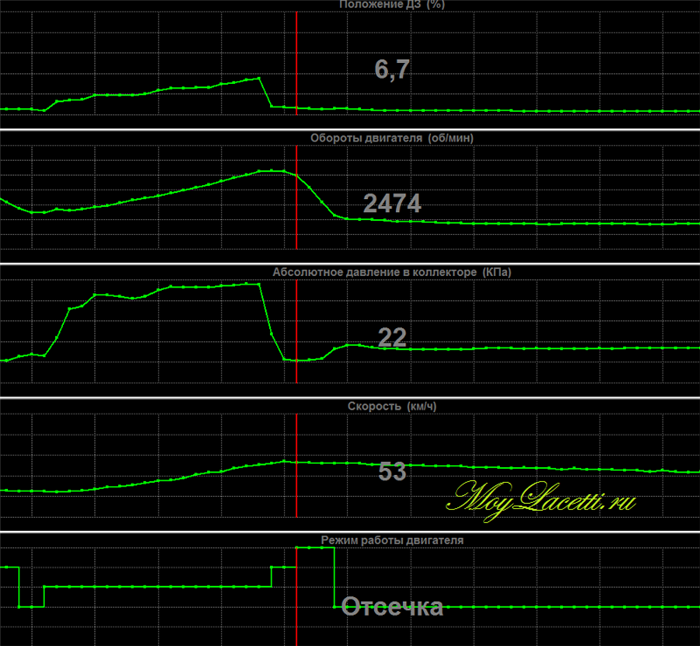

Допустим, скорость автомобиля составляет 55 км/ч, обороты двигателя 2600 об/м. Мы отпускаем педаль акселератора, положение ДЗ становится минимальным, ЭБУ это видит и включает режим отсечки, выключая подачу топлива через форсунки. Это позволяет более эффективно использовать торможение двигателем, повышая безопасность и увеличивая ресурс тормозной системы, а также экономить топливо и в разы уменьшить выброс вредных веществ в нашу с Вами атмосферу.

Но я слукавлю, если не скажу, что ЭБУ и так увидит, что мы закрыли заслонку по резко упавшему давлению во впускном коллекторе (с системой ДАД) или по резкому уменьшению массы потребляемого воздуха (с системой ДМРВ). Как видим, и в этом случае измерение положения дроссельной заслонки только помогает более точно определить фактор отсечки или торможения двигателем.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода). Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!

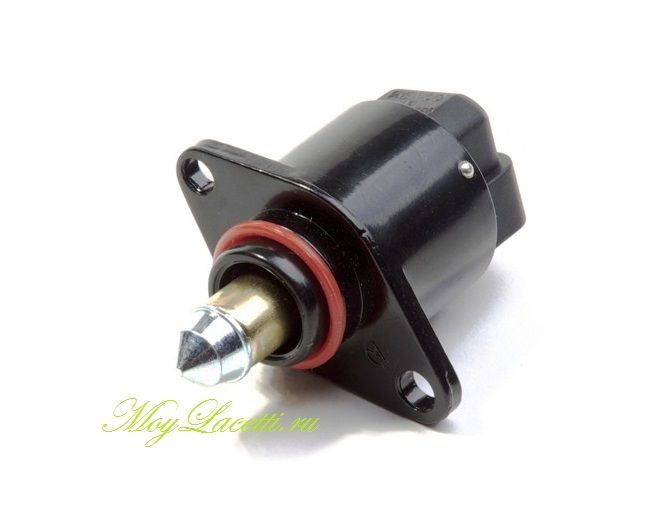

  1. При помощи регулятора холостого хода, установленного в байпасном канале

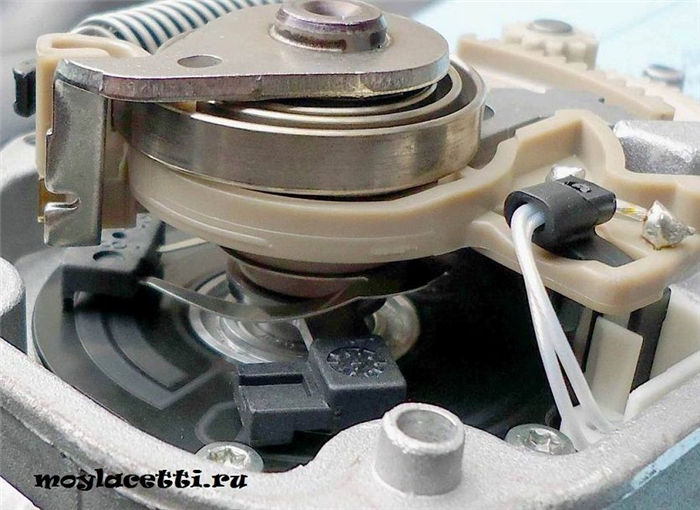

  2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ. Но это тема другой статьи и сейчас это не столь важно.

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

  • регулятор холостого хода не поддерживает холостой ход, а регулирует его
  • нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Завышенное положение дроссельной заслонки

Очень часто приходится отвечать на одни и те же вопросы. Самый главный из них такой — «Почистил дроссельную заслонку, а её показания положения дроссельной заслонки не изменяются и составляют 5-7%. Дроссельный узел износился?»

Приведу пример из жизни. Человек очень сильно озадачился завышенными показаниями положения ДЗ, которые составляли около 7-9% на холостом ходу. Начитавшись форумов в интернете и сайтов под названием «Пишулишьбыписать», приступил к выдраиванию дроссельного узла. Помыл — не помогло. Значит плохо помыл. Помыл ещё раз и очень дотошно. Снова не помогло. Что же делать, уже блестит, как у кота что-то там, а всё-равно по показаниям грязный!

Затем его озадаченность переросла уже в более кардинальную фазу — наверное, заслонка подклинивает и не закрывается.

Хорошо хоть не успел разобрать дроссельный узел в поисках подклинивания.

Вовремя проведенная внимательная диагностика выявила причину его бессонных ночей.

Виновником оказался… генератор.

Достаточно было всего одного взгляда на ремень вспомогательных агрегатов, чтобы понять, что что-то не так.

Оказалось, ротор генератора на столько туго вращался, что двигателю не хватало стандартной мощности холостого хода для его вращения. И, естественно, ЭБУ приоткрыл дроссельную заслонку для доступа большей массы воздуха.

Вот так. Но зато дроссель теперь очень чистый

Из этого у нас уже вылезло второе правило. Вот его суть.

Если значения в параметре «положение ДЗ» завышены, то это не обязательно значит, что нужно всё бросать и бежать с выпученными глазами чистить дроссельную заслонку.

Можете проверить данный факт сами, кому интересно. Запустите двигатель, подключите диагностический адаптер, нажмите на тормоз и попытайтесь тронуться с места не нажимая педаль акселератора. Обратите внимание на положение дроссельной заслонки. По мере повышения нагрузки на двигатель, также будут расти и показания положения ДЗ. ЭБУ сам будет приоткрывать дроссельную заслонку, чтобы повысить мощность и сохранить необходимые обороты холостого хода в заданных пределах даже под нагрузкой.

Также сам ЭБУ управляет положением ДЗ при запуске и прогреве двигателя, приоткрывая и прикрывая её в зависимости от прогрева двигателя и температуры окружающей среды.

Поэтому можно сделать выводы, почему положение дроссельной заслонки на Лачетти 1.4/1.6 и похожих авто может быть завышено:

  1. Дроссельный узел загрязнен и дроссельная заслонка не закрывается до необходимых значений. Необходима чистка.
  2. На двигатель действует повышенная нагрузка и ЭБУ целенаправленно увеличивает процент открытия ДЗ, чтобы обеспечить работу двигателя на холостом ходу. Тут необходима комплексная диагностика двигателя и навесного оборудования.
Читать еще:  Лада веста 21129 отзывы

Заниженное положение дроссельной заслонки

Давайте вернёмся к чистке дроссельной заслонки и внесём ещё одну ясность.

Часто приходится наблюдать такой себе своеобразный рейтинг чистых заслонок

Прямо радость у людей, когда после чистки (или не чистки) дроссельной заслонки показания положения ДЗ меньше, чем у того неудачника, который плохо почистил. У него 2,5%, а у меня получилось аж 0,8%! Круть просто!

Стоит ли радоваться такому низкому значению положения дроссельной заслонки?

Опять же, чтобы не быть голословным, давайте проведём эксперимент.

За основу возьмём наш известный факт, что для определённых параметров работы двигателя необходима определённая масса воздуха.

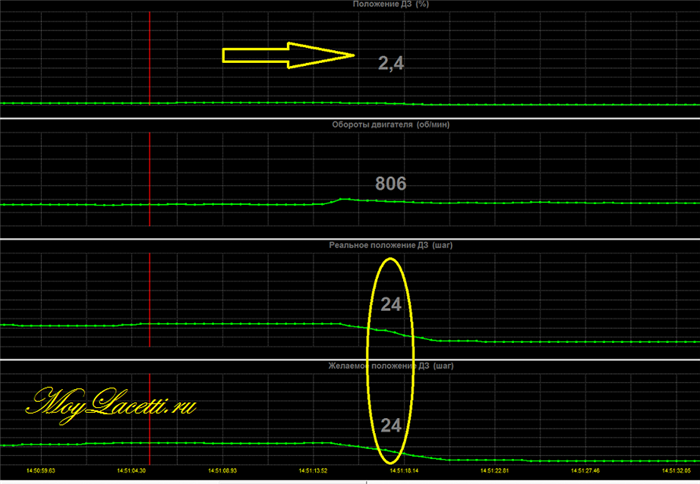

Подключаем адаптер для диагностики автомобиля и запускаем двигатель на холостом ходу. Смотрим параметр «положение ДЗ»

Положение (открытие) дроссельной заслонки составляет 2,4%. Положение регулятора холостого хода (ШАГ) составляет 24

Отключаем какой-нибудь шланг от впускного коллектора. Например, короткий шланг от клапана системы вентиляции картера

Этим мы обеспечим подсос лишнего воздуха во впускной коллектор.

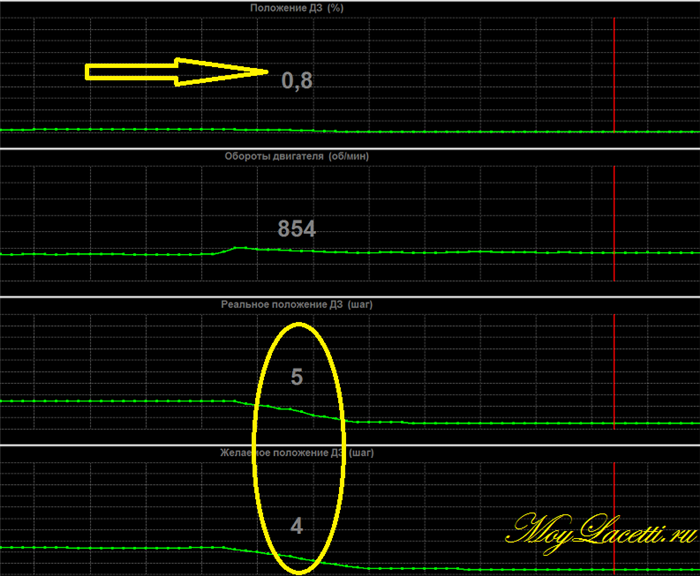

А вот теперь смотрим на показания положения дроссельной заслонки

Значение положения ДЗ стало 0,8%! Во как круто почистили дроссельную заслонку, даже не вымазывая рук

А положение РХХ стало всего 5 шагов.

Понятно, что произошло?

Массы воздуха, поступившей через отключенный шланг почти хватает для работы двигателя на холостом ходу, поэтому, чтобы обороты не возросли выше необходимых, ЭБУ прикрыл дроссельную заслонку.

Поэтому радоваться маленьким значениям положения дроссельной заслонки на автомобилях с регулировкой холостого хода при помощи ДЗ не стОит!

Существуют две основные причины заниженного положения дроссельной заслонки на Лачетти 1.4/1.6 и похожих автомобилях:

  1. Подсос воздуха во впускной коллектор. При этом также снижаются шаги регулятора холостого хода.
  2. Не правильно отрегулирован трос от педали газа к дроссельной заслонке. При этом шаги регулятора холостого хода не снижаются, а остаются в норме.

Более подробно об этом я рассказываю в видео в конце данной статьи. Обязательно посмотрите его, если на Вашем авто заниженное положение ДЗ.

Правильное положение дроссельной заслонки

Из всего вышесказанного необходимо подвести общий вывод о правильном положении дроссельной заслонки.

Для автомобилей с системой регулировки холостого хода посредством РХХ, установленного в отдельном байпасном канале в обход дроссельной заслонки:

  • Значение положения ДЗ обычно должно быть равно 0%. Повышенные значения свидетельствуют о препятствии закрытию заслонки (грязь, заедания, повреждения и т.д.) либо о неисправности самого датчика положения дроссельной заслонки или его проводки.

Для автомобилей с системой регулировки холостого хода посредством воздействия на саму заслонку:

  • Положение дроссельной заслонки должно составлять обычно 2-4% на полностью прогретом и полностью исправном двигателе, включая исправность всех его вспомогательных агрегатов (генератор, насос ГУР) и выключенных потребителях (кондиционер, фары, обогрев заднего стекла и т.д.)! Завышенное значение положения дроссельной заслонки может быть вызвано повышенной, по какой-то причине, нагрузкой на двигатель, загрязнением ДЗ, неисправностью ДПДЗ или его проводки. Заниженные показания положения дроссельной заслонки могут быть вызваны подсосом лишнего воздуха в обход дроссельной заслонки(очень часто!) или неправильной регулировкой привода дроссельной заслонки.

Проверку датчика положения дроссельной заслонки в этой статье рассматривать не будем, так как это я подробно описал в статье Как проверить ДПДЗ

Видео о положении дроссельной заслонки

Вот видео, в котором я подробно описал правильное положение дроссельной заслонки, а также привел реальные примеры причин завышенного и заниженного положения ДЗ

На этом пока всё. Вопросы, замечания и дополнения излагайте в комментариях!

Всем Мира и ровных дорог.

Вернуться на главную рубрики Диагностика автомобилей

Датчик холостого хода на Ладе Гранте: где расположен и как заменить

Основная причина нестабильной работы мотора Лады Гранты на холостом ходу в неисправности регулятора, датчика положения дроссельной заслонки.

Водителю на заметку!

Семейство Лада, начиная от Приоры, оснащено электронной системой регулировки положения дроссельной заслонки. В предыдущих моделях использовался механический тип привода (тросиковый).

Систематическая эксплуатация оборудования приводит к его износу, нестабильной работе. Процесс самостоятельной профилактики и замены простой, но требует внимательности со стороны мастера.

На примере автомобиля Лада Гранта рассмотрим пошаговый алгоритм замены датчика холостого хода.

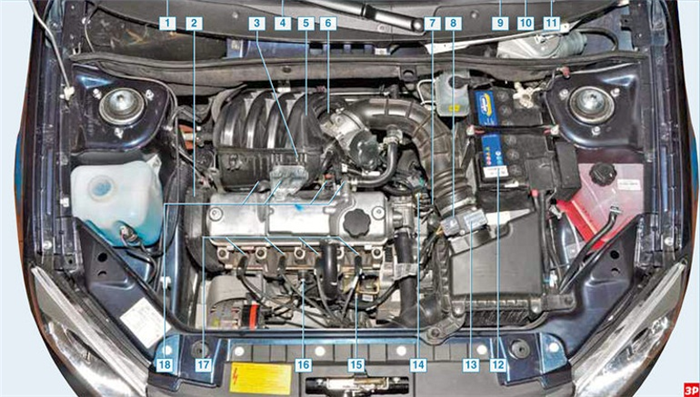

Где находится датчик холостого хода на Ладе Гранте

Датчики расположены над мотором, возле воздушного ресивера. В 8 клапанной модификации мотора вышеуказанные датчики видны изначально, в 16-ти клапанной они прикрыты декоративной панелью из пластика.

Для обеспечения доступа к оборудованию, предварительно демонтируем панель.

Признаки выхода из строя, необходимости замены РХХ, ДПДЗ

  • затрудненный пуск двигателя «на холодную», «на горячую»;
  • плавает холостой ход, нестабильная работа мотора;
  • повышенный расход горючего;
  • педаль акселератора малоинформативная;
  • вибрация в салоне автомобиля, вибрация рулевого колеса;
  • сниженная динамика разгона;
  • машина глохнет при движении под горку;
  • при нажатии на педаль акселератора ощутимы периодические провалы, скачки оборотов;
  • повышенный расход на холостом ходу.

Причины поломок датчиков холостого хода

Подсос воздуха извне — первая и основная причина нестабильной работы системы зажигания, топливной аппаратуры. Электронный блок управления двигателем (далее — ЭБУ) в процессе сканирования показаний «не знает, куда девать» излишки воздуха.

На приборной панели загорается индикатор поломки, обороты машины плавают, расход воздуха увеличивается.

Вторая наиболее распространенная причина — систематическое заедание механизмов в вентиляционном клапане. В результате стрелка тахометра показывает обороты от 850 до 1250 об/мин, холостой ход неустойчивый.

Завершает «тройку лидеров»: бедная смесь, поступающая в цилиндры для последующего воспламенения.

Датчик

Подготовительный этап перед установкой датчика холостого хода

Необходимые инструменты, материалы:

  • отвертка с магнитным наконечником;
  • штангенциркуль;
  • тестер;
  • канцелярский нож;
  • динамометрический ключ;
  • регулятор холостого хода (далее — РХХ);
  • датчик положения дроссельной заслонки (далее — ДПДЗ);
  • ветошь;
  • дополнительное освещение;
  • жидкость для удаления наслоений, ржавчины WD– 40.

Последовательность действий при самостоятельной замене датчиков РХХ и ДПДЗ

  1. Помещаем машину на ровную платформу, обеспечиваем первоочередные меры безопасности при проведении ремонта.
  2. Открываем капот, над мотором проложен воздуховод с ресивером. У Лада Гранта 8-ми и 16-ти клапанной он пластмассовый, в предыдущих моделях Лада он алюминиевый.

Воздухоотвод с ресивером

  1. Отжимаем пластиковый фиксатор колодки с проводами.

Пластиковый фиксатор

  1. Отсоединяем контакты электронной педали газа.

Контакты электронной педали

  1. Крестовой отверткой выкручиваем два винта, фиксирующих РХХ к корпусу дроссельной заслонки.
  2. Извлекаем РХХ из полости дроссельного узла.

Извлекаем РХХ

  1. Далее приступаем к отвинчиванию ДПДЗ, он установлен несколькими сантиметрами ниже.
  2. Отвинчиваем два винта, извлекаем ДПДЗ, отсоединяем колодку с проводами.

Извлекаем ДПДЗ

Водителю на заметку! В процессе извлечения клапана будьте предельно внимательны, не потеряйте резиновую втулку.

  1. Проводим дефектовку посадочного места РХХ и ДПДЗ. Очищаем ветошью от наслоений ржавчины, задействуем аэрозоль WD–40 по мере необходимости.
  2. Поочередно завинчиваем каждый из датчиков, подсоединяем колодки с проводами.
  3. Запускаем мотор, проверяем обороты холостого хода.
Читать еще:  Лада ларгус с полным приводом

Замена датчика холостого хода окончена.

Замена датчика холостого хода

Как поднять холостой ход на Ладе Гранте

В процессе демонтажа датчиков тщательно прочищайте отверстия, посадочные гнезда, каналы, чтобы внутри не осталась грязь, конденсат, пыль.

Если очистка деталей не дала положительного результата, замените неисправные элементы новыми.

Плавающие обороты на Лада Гранта АКПП — первый признак недостаточного напряжения в цепи электрического питания. Пересмотрите целостность проводки, замерьте напряжение на выходе.

Ресурс эксплуатации датчиков на Ладе Гранте

Изготовитель в инструкции по эксплуатации не указывает точного интервала замены оборудования. Лишь упоминается, что профилактика проводится каждое плановое ТО (через 15 000 км).

Мастера СТО заменяют изношенные детали новыми по мере выхода из строя прежних. При условии умеренного стиля вождения, бережного отношения к автомобилю ресурс использования РХХ, ДПДЗ превышает 85 – 95 тыс. км.

Диагностика оборудования

  1. Переводим тестер в режим проверки сопротивления (омметра), замеряем сопротивление на выводах регулятора по схеме: А – В, С – D. Данные в диапазоне от 0.040 до 0.080 Ом.

  1. Штангенциркулем замеряем расстояние между концом иглы и фланцем, оно не должно превышать 23 мм.

Замеряем расстояние

  1. Осматриваем посадочное гнездо для каждого из датчиков, очищаем ветошью от грязи, пыли.
  2. Перед установкой смазываем моторным маслом уплотнительное кольцо.
  3. Винты регуляторов затягиваем с моментом в 3 – 4 Нм.

Отличия конструкции датчиков в 16-ти и 8-ми клапанных двигателях Лада Гранта

Конструкционных отличий между указанными типами двигателей нет. За исключением того, что в 16-ти клапанной модификации поверхность мотора накрыта декоративной плитой. Чтобы обеспечить доступ к оборудованию мастер предварительно снимает плиту со штатного места.

Про датчики автомобилей LADA и систему управления двигателем

За работу всех систем современного автомобиля отвечают различные датчики. Они снимают показания и передают их электронному блоку управления двигателем (ЭБУ). В случае неисправности датчика в памяти сохраняется ошибка, а на щитке приборов в некоторых случаях появляется ошибка Check Engine.

Где находятся датчики

Все современные автомобили Лада (Гранта, Калина, Приора, Веста, Ларгус, Нива или Lada XRAY) оснащаются отечественными двигателями ВАЗ. Расположение датчиков на этих моторах однотипное:

Элементы электронной системы управления двигателя ВАЗ 11186/11189: 1* – контроллер; 2* – датчик положения коленчатого вала; 3* – управляющий датчик концентрации кислорода; 4* – колодка диагностики; 5* – диагностический датчик концентрации кислорода; 6 – блок управления дроссельного узла; 7* – датчик скорости автомобиля; 8* – клапан продувки адсорбера; 9* – модуль педали «газа»; 10* – выключатель сигналов торможения; 11* – датчик положения педали сцепления; 12 – аккумуляторная батарея; 13 – датчик массового расхода воздуха; 14 – датчик температуры охлаждающей жидкости; 15 – катушка зажигания; 16 – датчик детонации; 17 – свечи зажигания; 18* – форсунки. * Элемент на фото не виден.

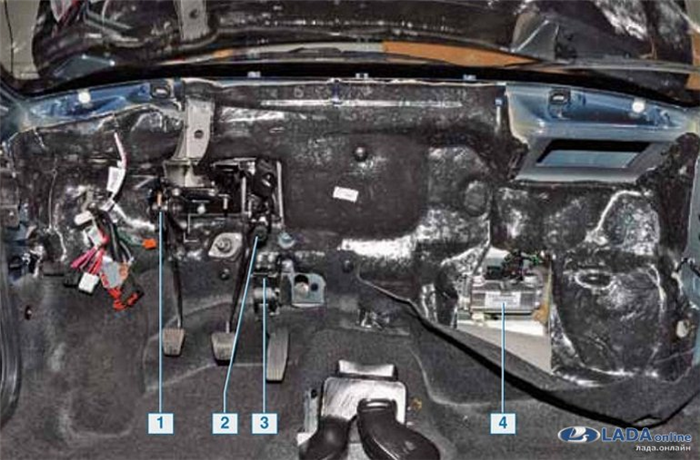

Расположение элементов ЭСУД в салоне автомобиля (для наглядности без торпедо): 1 – датчик положения педали сцепления; 2 – выключатель сигналов торможения; 3 – модуль педали «газа»; 4 – контроллер.

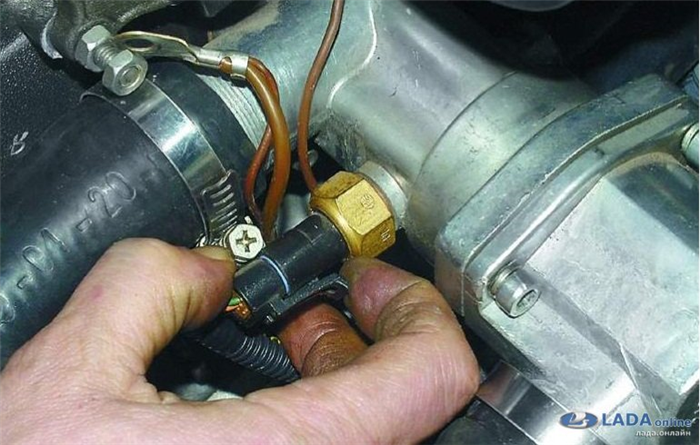

Датчик температуры охлаждающей жидкости (ДТОЖ)

Предназначен для измерения температуры охлаждающей жидкости в системе охлаждения двигателя. На основании показателей ЭБУ корректирует частоту вращения коленвала, состав топливно-воздушной смеси и угол опережения зажигания. Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма так, что даже припаять не к чему. Датчик температуры охлаждающей жидкости установлен в крышке термостата.

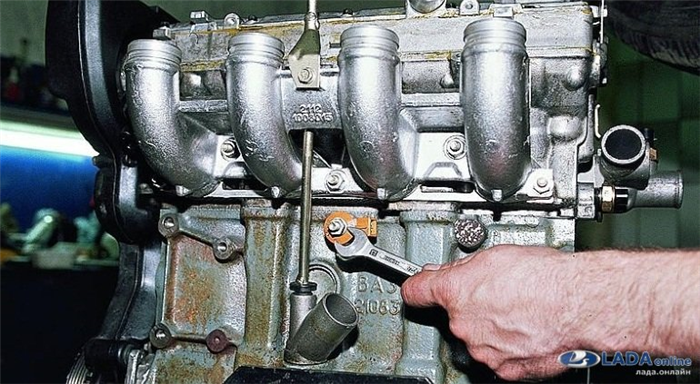

Датчик детонации (ДД)

Предназначен для определения момента возникновения высокочастотных колебаний блока цилиндров, которые возникают при детонационном сгорании топлива. По сигналу датчика электронный блок управления двигателем выбирает оптимальный угол опережения зажигания, что позволяет добиться наиболее полного и эффективного сжигания топливо-воздушной смеси в цилиндрах двигателя, а также автоматически регулировать момент зажигания для топлив с различным октановым числом. Датчик детонации находится на передней стенке блока цилиндров между 2?м и 3?м цилиндрами.

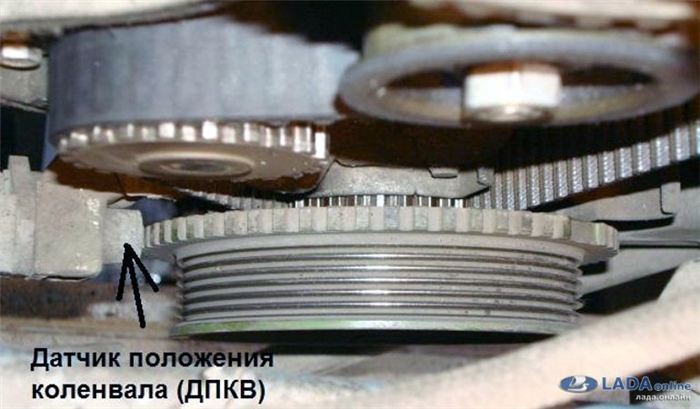

Датчик положения коленчатого вала (ДПКВ)

Датчик выдает блоку управления информацию о частоте вращения и угловом положении коленчатого вала. По сигналам датчика ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания. При его неисправности (отсутствии сигнала) двигатель не заведется. Он находится в отверстии прилива крышки масляного насоса.

Датчик положения распределительного вала (датчик фаз)

Предназначен для формирования сигнала, по которому ЭБУ определяет верхнюю мертвую точку поршня первого цилиндра при такте сжатия. Принцип действия датчика основан на эффекте Холла. Если датчик неисправен, ЭБУ переводит систему на резервный режим работы. Двигатель может работать неустойчиво, глохнуть или плохо заводиться. ДПРВ не подлежит ремонту. В случае его неисправности его меняют на новый.

ДАД и ДТВ

Датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ) используются на двигателях ВАЗ 21129 и ВАЗ 21179. Они объединены в одном корпусе, который установлен на ресивере модуля впуска. Более детально о них рассказывается тут.

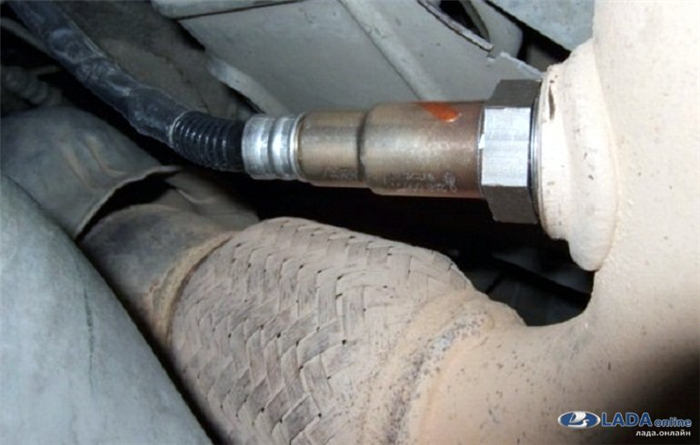

Датчик кислорода (ДК) или лямбда-зонд

Датчик концентрации кислорода позволяет оценивать количество оставшегося несгоревшего топлива или кислорода в выхлопных газах. Сигнал используется блоком управления для поддержания оптимального соотношения воздуха к бензину в камере сгорания. Установлен в катколлекторе до каталитического нейтрализатора отработавших газов.

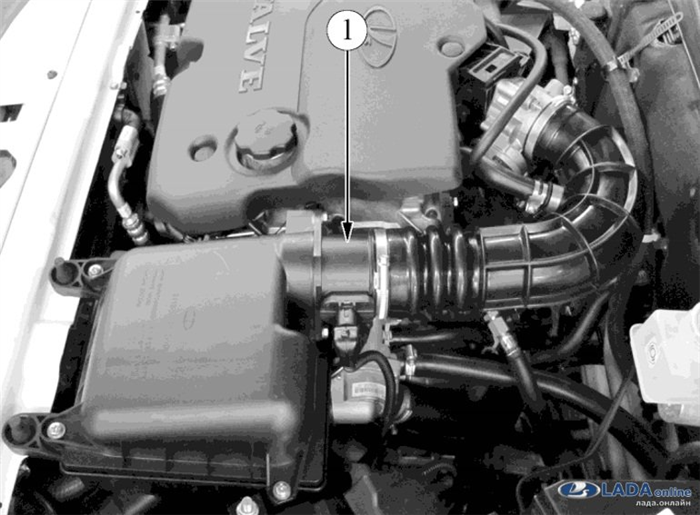

Датчик массового расхода воздуха (ДМРВ)

Этот важный датчик располагается за воздушным фильтром двигателя. Также его называют расходомер воздуха. Его назначение — оценка количества воздуха, поступающего в двигатель автомобиля. На основании информации, получаемой с датчика, электронный блок управления (ЭБУ) вычисляет необходимый объем топлива, чтобы поддерживать стехиометрическое соотношение топлива и воздуха для заданных режимов работы двигателя.

Датчик скорости автомобиля (ДС)

Служит для измерения скорости автомобиля и передачи этой информации на ЭБУ. Его поломка напрямую связана с неработающим спидометром. Датчик скорости автомобиля установлен сверху на картере сцепления, над корпусом внутреннего шарнира привода правого переднего колеса. Его замена весьма проста.

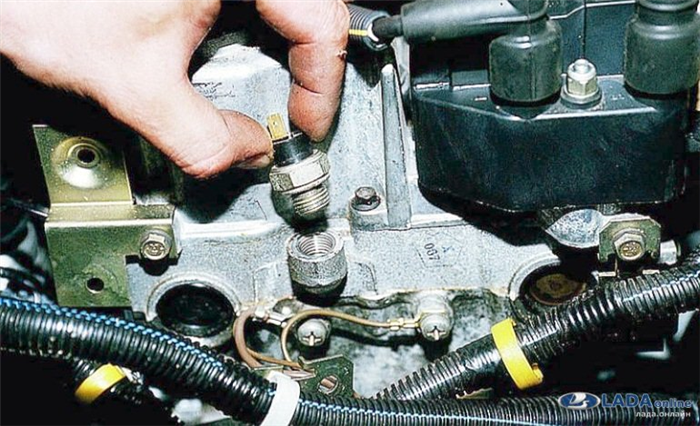

Датчик давления масла

Датчик давления масла связан с модулем управления двигателем. Если давление моторного масла опускается ниже предельного значения, то контакты датчика размыкаются. Находится он за головкой блока цилиндров, недалеко от кожуха ремня ГРМ.

Клапана управления длиной каналов системы впуска

Впускной коллектор с изменяемой геометрией АвтоВАЗ начал устанавливать начиная с двигателя ВАЗ-21127. Такая конструкция позволяет достичь максимального крутящего момента на низких оборотах и максимальной мощности на высоких. Регулирование длины впускного коллектора (переключение с одной длины на другую) производится с помощью клапана, входящего в состав системы управления двигателем.

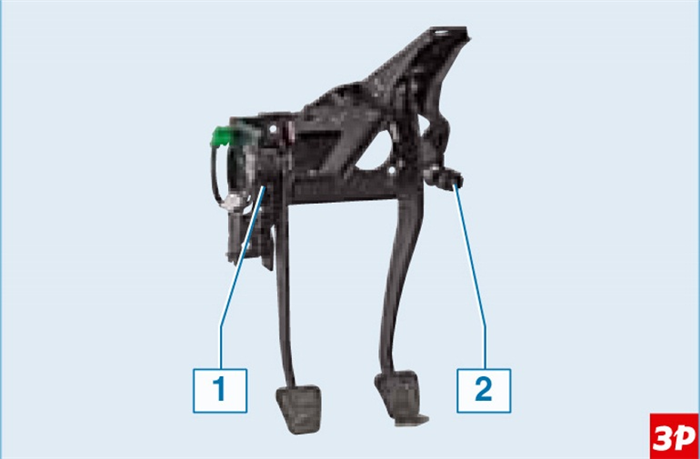

Датчики сцепления и тормоза

По сигналам датчика положения педали сцепления и выключателя сигналов торможения контроллер различает нажатое и не нажатое положения педалей. При нажатой педали сцепления контроллер отключает регулирование нагрузки двигателя. Оба датчика находятся на педальном узле.

На некоторых вариантах исполнения автомобилей используется электронный привод дроссельной заслонки (Е-газ). Напомним, чтобы понять какие ошибки записаны в ЭБУ следует их расшифровать.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
