Лада ларгус кулиса кпп

Привод управления механизмом переключения передач -снятие/установка

Снятие (для автомобилей с коробкой передач JH3)

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

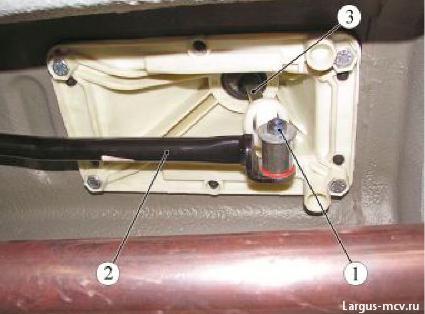

Отвернуть гайку 1, рисунок 11-1, крепления тяги 2 привода переключения передач к рычагу 3 переключения передач (головка сменная 10, вороток).

1 — гайка крепления тяги привода к рычагу переключения передач;
2 — тяга привода переключения передач;
3 — рычаг переключения передач

Для автомобилей с двигателем К7М

Снять защиту картера двигателя

Разъединить разъемы кислородных датчиков

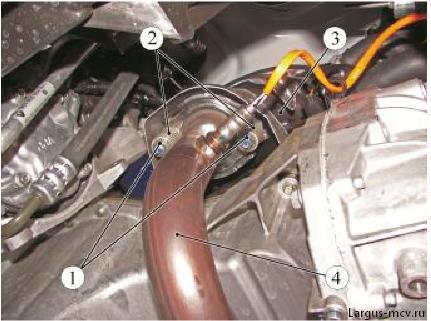

Отвернуть две гайки 1, рисунок 11-2, шпилек крепления каталитического нейтрализатора к выпускному коллектору 3, снять пружины 2 (головка сменная 10, удлинитель, вороток)

1 — гайка;
2 — пружина;
3 — выпускной коллектор;
4 — каталитический нейтрализатор

Разъединить разъем нижнего кислородного датчика

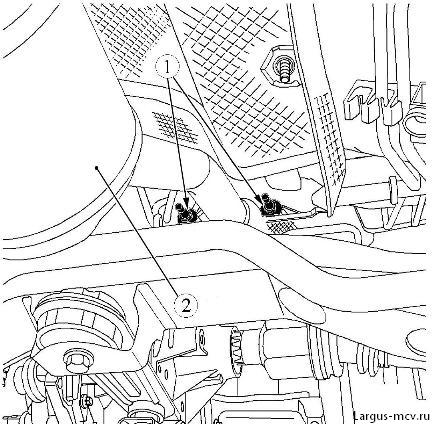

Отвернуть две гайки 1, рисунок 11-3, шпилек крепления каталитического нейтрализатора к выпускному коллектору, снять пружины (головка сменная 10, удлинитель, вороток).

1 — гайка;
2 — каталитический нейтрализатор

Операции для всех комплектаций автомобилей

Снять каталитический нейтрализатор с опоры подвески. Отвести в сторону выпускной трубопровод.

Снять облицовку туннеля пола

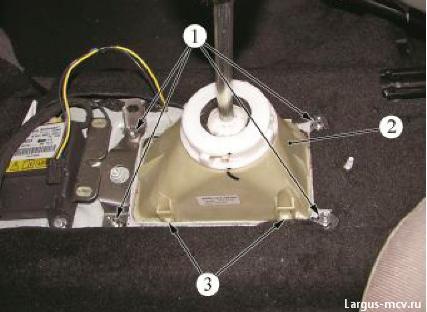

Отвернуть гайки 1, рисунок 11-4, крепления рычага переключения передач (головка сменная 13, удлинитель, вороток).

1 — гайка крепления рычага переключения передач;
2 — рычаг переключения передач;
3 — защелка крепления рычага переключения передач

Отсоединить рычаг 2 переключения передач от пола, отжав четыре защелки 3.

Опустить рычаг переключения передач так, чтобы он лег на выпускной трубопровод.

Снять рычаг переключения передач, проведя его между выпускным трубопроводом и туннелем пола.

Для автомобилей с коробкой передач JH3

Установить рычаг 2, рисунок 11-4, переключения передач, проведя его между выпускным трубопроводом и туннелем пола и закрепить защелками к полу кузова.

Установить и затянуть гайки 1 крепления рычага переключения передач с моментом 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Нанести силиконсодержащую смазку на вал крепления тяги привода на рычаге переключения передач (силиконсодержащая смазка 77 11 419 216 согласно действующему «Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA» К 3100.25100.00018, норма расхода 1 г)

Соединить тягу 2, рисунок 11-1, привода переключения передач с рычагом 3 переключения передач и закрепить гайкой 1 крепления тяги (головка сменная 10, вороток).

Затянуть гайку крепления тяги привода переключения передач с моментом 27,5 Н.м (2,75 кгс.м) (головка сменная 10, ключ моментный).

Проверить работоспособность привода переключения передач.

Установить облицовку туннеля пола

Установить каталитический нейтрализатор.

Установить пружины и затянуть гайки шпилек крепления каталитического нейтрализатора к выпускному коллектору с моментом 21 Н.м (2,1 кгс.м) (головка сменная 10, удлинитель, ключ моментный).

Для автомобилей с двигателем К7М

Соединить разъемы кислородных датчиков

Установить защиту картера двигателя

Для автомобилей с двигателем К4М

Соединить разъем нижнего кислородного датчика

СНЯТИЕ (для автомобилей с коробкой передач JR5)

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

Для автомобилей с двигателем К4М

Снять глушитель шума впуска

Операции для всех комплектаций автомобилей

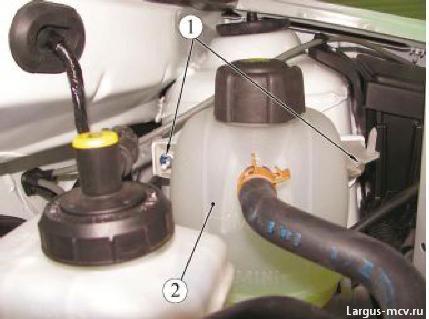

Отвернуть две гайки 1, рисунок 11-4, крепления расширительного бачка .

1 — гайка крепления расширительно го бачка;
2 — расширительный бачок

Снять и отвести в сторону расширительный бачок 2, не отсоединяя шлангов.

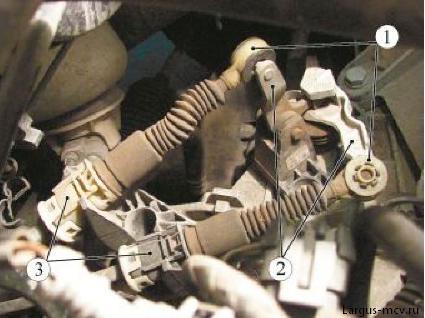

Отсоединить шарниры 1, рисунок 11-5, тросов выбора и переключения передач от рычагов 2 коробки передач (отвертка плоская).

1 — шарнир троса;
2 — рычаг коробки передач;
3 — стопор оболочки троса

Отсоединить стопоры 3 оболочек тросов выбора и переключения передач от кронштейнов на коробке передач, нажав с двух сторон на фиксаторы.

Для автомобилей с двигателем К7М

Снять защиту картера двигателя

Разъединить разъемы кислородных датчиков

Отвернуть две гайки 1, рисунок 11-2, шпилек крепления каталитического нейтрализатора к выпускному коллектору 3, снять пружины 2 (головка сменная 10, удлинитель, вороток)

Для автомобилей с двигателем К4М

Разъединить разъем нижнего кислородного датчика

Отвернуть две гайки 1, рисунок 11-3, шпилек крепления каталитического нейтрализатора к выпускному коллектору, снять пружины (головка сменная 10, удлинитель, вороток).

Читать еще:  Lada granta liftback фото

Операции для всех комплектаций автомобилей

Снять каталитический нейтрализатор с опоры подвески.

Отвести в сторону выпускной трубопровод.

Для автомобилей с двигателем К4М

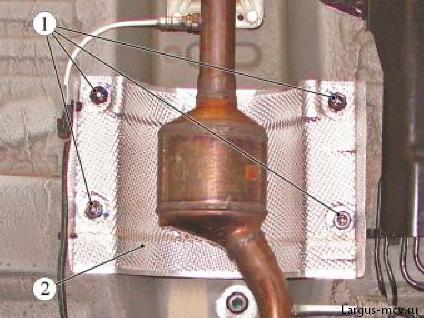

Отвернуть гайки 1, рисунок 11-6, крепления теплозащитного экрана и снять теплозащитный экран 2 каталитического нейтрализатора (головка сменная 18, удлинитель, вороток).

1 — гайка крепления теплозащитного экрана;
2 — теплозащитный экран каталитического нейтрализатора

Операции для всех комплектаций автомобилей

Снять облицовку туннеля пола

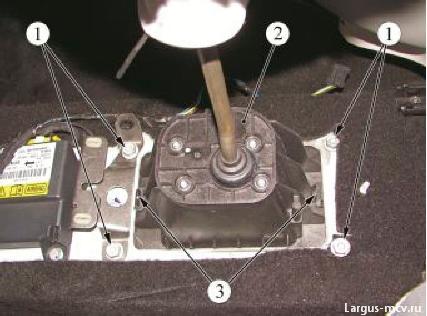

Отвернуть болты 1, рисунок 11-7, крепления рычага переключения передач (головка сменная 13, удлинитель, вороток).

1 — болт крепления рычага переключения передач;
2 — рычаг переключения передач;
3 — защелка крепления рычага переключения передач

Отсоединить рычаг 2 переключения передач от пола, отжав две защелки 3.

Опустить рычаг переключения передач так, чтобы он лег на выпускной трубопровод.

Снять рычаг переключения передач, проведя его между выпускным трубопроводом и туннелем пола.

Установка (для автомобилей с коробкой передач JR5)

Установить и закрепить защелками 3, рисунок 11-7, к полу рычаг 2 переключения передач.

Установить и затянуть болты 1 крепления рычага переключения передач с моментом 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Установить облицовку туннеля пола

Установить в кронштейны коробки передач стопоры 3, рисунок 11-5, оболочек тросов выбора и переключения передач.

Присоединить шарниры 1 тросов выбора и переключения передач к рычагам 2 коробки передач.

Проверить работоспособность привода переключения передач.

Установить теплозащитный экран 2, рисунок 11-6, каталитического нейтрализатора и гайки 1 крепления теплозащитного экрана (головка сменная 18, удлинитель, вороток).

Операции для всех комплектаций автомобилей

Установить каталитический нейтрализатор.

Установить пружины и затянуть гайки шпилек крепления каталитического нейтрализатора к выпускному коллектору с моментом 21 Н.м (2,1 кгс.м) (головка сменная 10, удлинитель, ключ моментный).

Для автомобилей с двигателем К7М

Соединить разъемы кислородных датчиков

Установить защиту картера двигателя

Для автомобилей с двигателем К4М

Соединить разъем нижнего кислородного датчика

Операции для всех комплектаций автомобилей

Установить расширительный бачок и затянуть гайки крепления расширительного бачка с моментом 8 Н.м (0,8 кгс.м) (ключ гаечный 10, головка сменная 10, удлинитель, ключ моментный).

КПП, сцепление, приводы колес Лада Ларгус (трансмиссия)

Кулисы рычагов управления коробками передач JR5 и JНЗ на Лада Ларгус различаются по конструкции. Несмотря на то, что они установлены в одном и том же месте основания кузова, есть некоторые отличия в приемах их снятия и установки.

Вам потребуются: пассатижи, торцовая головка «10».

Операции по снятию кулисы рычага КПП JR5

Для снятия кулисы рычага управления коробкой передач JR5 выполните следующее.

1. Снимите аккумуляторную батарею.
2. Снимите глушитель шума впуска.
3. Отожмите фиксатор.

4. . и отсоедините наконечник троса выбора передач от рычага выбора передач на коробке передач.

5. Аналогично отсоедините наконечник троса переключения передач.
6. Извлеките фиксатор

7. . и отсоедините трос выбора передач от кронштейна на коробке передач.

8. Аналогично отсоедините трос переключения передач.
9. В салоне автомобиля снимите облицовку тоннеля пола

10. . и установленный под облицовкой шумоизоляционный чехол.
11. Выверните четыре болта крепления кулисы к основанию кузова.

12. Установите автомобиль на подъемник или смотровую канаву.
13. Снимите термоэкран дополнительного глушителя и нейтрализатора
14. Отожмите два фиксатора.

15. . и, опустив вниз кулису через проем в основании кузова, снимите ее с автомобиля вместе с тросами.

Разборка поврежденной кулисы не имеет смысла, так как ее детали в отдельности в продажу не поступают. В случае затрудненного перемещения рычага управления коробкой передач или появления скрипа при переключении передач можно попробовать, не снимая кулису с автомобиля, смазать шарнир рычага консистентной смазкой. Возможно, после смазки шарнира снятие кулисы не потребуется.

16. Установите кулису рычага управления коробкой передач и все снятые детали в порядке, обратном снятию.

Операции по снятию кулисы рычага КПП JH3

Для снятия кулисы рычага управления коробкой передач JH3 выполните следующее.

1. Снимите термоэкран дополнительного глушителя и нейтрализатора
2. Отсоедините крепления и отведите в сторону систему выпуска отработавших газов Завод-изготовитель рекомендует для снятия кулисы рычага управления коробкой передач частично снимать систему выпуска отработавших газов. Однако систему можно не разбирать и не снимать, достаточно отсоединить приемную трубу от выпускного коллектора, отсоединить подушки подвески системы в районе нейтрализатора отработавших газов и отвести систему в сторону.
3. Отсоедините от нижнего конца рычага управления коробкой передач тягу привода управления коробкой передач (см. «Замена тяги привода управления коробкой передач JНЗ») и отведите тягу в сторону.

4. В салоне автомобиля снимите облицовку тоннеля пола

5. . и установленный под облицовкой шумоизоляционный чехол.
6. Отверните четыре гайки крепления кулисы к основанию кузова..

7. . и, опустив вниз кулису через проем в основании кузова, снимите ее с автомобиля.

Читать еще:  Технические характеристики лада храу

4. Выверните четыре винта крепления нижней крышки кулисы и снимите крышку.
8. Для замены рычага управления коробкой передач снимите крышку кулисы, повернув ее против часовой стрелки настолько, чтобы штифты горловины кулисы вышли из пазов крышки.

9. . и снимите рычаг вместе с опорой.

10. Установите рычаг в кулису, а кулису на автомобиль в порядке, обратном снятию.

КПП Лада Ларгус : устройство и особенности

Лада Ларгус представляет собой популярный автомобиль от крупнейшего производителя легковых автомобилей в России «АвтоВАЗ». Авто фактически является российской копией французского автомобиля компании «Renault» (совместный проект Renault и «АвтоВАЗ» на платформе В0).

Производитель предлагает модель в нескольких вариантах: 5-и дверный универсал (пятиместный), минивэн и т.д. Комплектуются Ларгус четырьмя бензиновыми моторами и механическими коробками переключения передач JH3 и JR5. Далее мы рассмотрим, какие особенности имеет КПП Ларгус, а также что представляет собой механическая трансмиссия на данном авто.

КПП Лада Ларгус: особенности

Механическая трансмиссия автомобиля Лада Ларгус представляет собой пятиступенчатую коробку переключения передач. Коробка эффективно передает крутящий момент от ДВС к ведущим передним колесам, при этом обеспечивая четкое и плавное включение выбранной передачи в соответствии со скоростным режимом.

Как уже было сказано выше, МКПП на Ларгус могут быть агрегатами с индексом JH3 и JR5. Модель пятиступенчатой механической коробки JHЗ устанавливается на автомобили Лалгус с двигателем К7М. Автомобили этой марки с другими силовыми установками оснащаются МКПП JR5.

Конструктивно эти коробки схожи, однако некоторые элементы выключения сцепления и механизмы переключения передач, а также конструкция для присоединения приводов ведущих колес, несколько отличаются.

Особенности МКПП версии JHЗ:

  • узлом включения и выключения сцепления КПП является муфта с подшипником, перемещаемая по направляющей втулке вилкой, на которую воздействует трос, соединенный с педалью сцепления;
  • управление КПП происходит с помощью жесткой тяги;
  • передаточные числа между первичным и вторичным валами отличны от передаточных чисел коробки JR5 (передачи: I-3,72 II-2,04 III-1,39 IV-1,02 V-0,79 заднего хода-3,54 главная-4,21).

Отличительные особенности МКПП версии JR5:

  • узлом включения и выключения сцепления КПП является гидравлический рабочий цилиндр, совмещенный с подшипником выключения сцепления и посредством трубопровода имеющий связь с главным цилиндром, на шток которого оказывает воздействие педаль сцепления;
  • управление КПП происходит посредством двух гибких тросов;
  • передаточные числа между первичным и вторичным валами отличатся от передаточных чисел коробки JHЗ (передачи: I-3,73 II-2,05 III-1,32 IV-0,97 V-0,82 заднего хода-3,55 главная-3,73).

Лада Ларгус: коробка передач и устройство моделей JH3 и JR5

Агрегаты выполнены по двухвальной схеме. МКПП JH3 и JR5 имеют синхронизаторы всех передач переднего хода, объеденных с дифференциалом и главной передачей с общим картером.

Внутри корпуса обеих моделей МКПП, изготовленного из алюминиевого сплава, находится первичный вал с набором ведущих шестерен и расположенный рядом с ним вторичный вал с ведомыми шестернями.

Как и многие другие МКПП, коробка Ларгус модели JH3 и JR5 имеет вилку включения и выключения сцепления, картер КПП, картер сцепления, пробку заливного отверстия, датчик скорости, рычаг управления МКПП, рычаг переключения скоростей, сапун, механизм включения передач и т.д.

Основные составляющие привода управления МКПП JH3:

  • кулиса;
  • рычаг переключения скоростей с шаровой опорой, закрепленной гайками на основании кузова;
  • тяга привода управления МКПП;
  • установленная на картере тяга механизма и т.д.

Что касается привода управления МКПП JR5, можно выделить следующие элементы:

  • кулису;
  • два гибких троса;
  • установленный на картере коробки механизм включения передач;

При этом, даже с учетом некоторых отличий, оба типа КПП на Лада Ларгус зарекомендовали себя как достаточно надежные и ремонтопригодные агрегаты.

Что в итоге

Конструкция коробки передач, устанавливаемой на весь модельный ряд Лада Ларгус, не зависимо от модификаций (JR5 или JH3 и т.д.), является достаточно современной и надежной. Как правило, данные МКПП редко выходят из строя.

Если же возникают сбои и поломки МКПП (вылетают либо не переключаются передачи, возникающий шум или треск и т.д.), тогда следует проводить комплексную диагностику для выявления неисправностей.

С ремонтом также не следует затягивать, так как конструкция коробки сложная, одна неисправность может потянуть за собой другую. Рекомендуется сразу обратиться на СТО, где опытные специалисты смогут быстро и качественно устранить имеющиеся проблемы.

Коробка передач на Лада Веста: виды МКПП Lada Vesta, роботизированная коробка Лада Веста. Замена масла в коробке Лада Веста.

Проверка масла в коробке передач Лада Гранта: как проверить уровень масла в АКПП Lada Granta, проверка масла в МКПП Гранта. Долив масла, рекомендации.

Автоматическая коробка передач на отечественном автомобиле ГАЗель Next: особенности АКПП, преимущества и недостатки автоматической трансмиссии.

Читать еще:  Объем багажника лада гранта лифтбек

Российские машины с коробкой автомат: автоматические КПП на моделях времен СССР, современные российские авто с АКПП. Популярные модели, виды и типы АКПП.

Лада Веста с автоматом: какой тип автоматической трансмиссии на Lada Vesta, плюсы и минусы. Перспективы появления АКПП или вариатора на Весте.

Автоматическая коробка передач на Рено Дастер: Renault Duster АКПП и Дастер с роботизированной коробкой. Особенности данных видов АКПП на Дастер.

Механизм выбора передач Ларгус, Рено Логан, Sandero (коробка передач JR5)

Уважаемые покупатели, во избежание ошибок при отправке кулисы, механизма выбора передач для КПП JR5 на автомобили LADA Largus, Рено Логан, Sandero, Logan Faza «Комментарий» указывайте для какой коробки передач , модель вашего автомобиля, год выпуска.

Коробка передач JR5 на Лада Ларгус / LADA Largus, Рено Логан, Sandero – двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера коробки передач.

Привод выключения сцепления гидравлический. Подшипник выключения сцепления и рабочий цилиндр выполнены в виде одного узла, который крепится к картеру сцепления двумя болтами.

Коробка передач JR5:

1 – первичный вал; 2 – сальник привода правого колеса; 3 – картер сцепления; 4 – картер коробки передач; 5 – задняя крышка; 6 – штуцер сапуна; 7 – рым-кронштейн; 8 – рычаг включения передач; 9 – рычаг выбора передач; 10 – датчик скорости или заглушка; 11 – кронштейн крепления тросов управления коробкой передач; 12 – сальник привода левого колеса; 13 – выключатель света заднего хода; 14 – пробка маслозаливного отверстия; 15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 – подшипник выключения сцепления.

Картер сцепления и картер коробки передач отлиты из алюминиевого сплава, а задняя крышка стальная, штампованная. Картер сцепления крепится к картеру коробки винтами. При сборке между картерами наносят бензомаслостойкий герметик-прокладку. Задняя крышка крепится к картеру коробки тремя болтами.

Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые. Шестерни 1–4 передач выполнены заодно c первичным валом, шестерня пятой передачи свободно вращается на валу. На заднем конце первичного вала установлен синхронизатор пятой передачи. Вторичный вал полый, по нему подводится масло под ведомые шестерни. На валу расположены ведомые шестерни и синхронизаторы 1–2 и 3–4 передач. Шестерня пятой передачи установлена на вал на шлицах. Со стороны картера сцепления подшипник вторичного вала роликовый, а со стороны крышки – шариковый. Под роликовым подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала. Все детали, установленные на вторичном валу, стянуты в пакет болтом, ввернутым в торец вала со стороны крышки.

На коробке дифференциала установлена ведомая шестерня главной передачи. В коробке дифференциала установлены два сателлита и две полуосевые шестерни. Сателлиты вращаются на оси, закрепленной в коробке дифференциала.

Полуосевые шестерни соединяются со шлицевыми хвостовиками корпусов внутренних шарниров приводов передних колес.

Механизм управления коробкой передач JR5:

1 – трос выбора передач; 2 – трос включения передач; 3 – механизм управления; 4 – рычаг переключения передач; 5 – чехол рычага переключения передач; 6 – рукоятка рычага переключения передач

Привод управления коробкой передач состоит из механизма управления, установленного в салоне автомобиля на туннеле пола, и механизма переключения передач, расположенного в картере коробки передач. Механизмы связаны двумя тросами: выбора и включения передач.

Механизм управления коробкой передач крепится к туннелю пола четырьмя болтами.

При выборе той или иной передачи трос выбора передач перемещает рычаг выбора передач, который, в свою очередь, устанавливает переключатель передач в пазу соответствующей вилки включения передачи. После того, как передача была выбрана, трос включения поворачивает рычаг, включая необходимую передачу.

Трос включения и трос выбора передач – невзаимозаменяемые.
