Где стоит датчик скорости на шевроле нива

Содержание

Датчики на Нива Шеврле

В каждом современном автомобиле имеется система управления, работу которой нельзя представить без датчиков. Каждый датчик Нива Шевроле помогает произвести оценку значений неэлектрических параметров, и помогает преобразовать их в электрический сигнал, который форматируется в специальный цифровой код. Далее он переходит в специальный электронный блок, и в соответствие с той программой которая в него заложена начинает активировать нужный механизм.

Все датчики делятся на два типа:

Первые формируют электрическую энергию внешнего типа, а вторые преобразуют электрический сигнал благодаря внутреннему энергетическому преобразованию. Их можно найти почти в каждой системе автомобиля, например в системе управления двигателем они помогают измерять давление и температуру воздуха, масла, всей охлаждающей жидкости. Также в зависимости от назначения отвечают за расход воздуха, скорость, давление,температуру и т.д. Давайте более подробней разберем каждый элемент в отдельности.

Скорости

Датчик скорости Шевроле Нива помогает точно определить с какой скоростью двигается автомобиль. Полученная информация передается на спидометр. Также помимо этого выполняет такие функции как:

  • Контролирует расход топлива
  • Выводит информацию на приборную панель
  • В автомобилях с автоматом входит в систему которая отвечает за управление двигателем.

Если по каким либо причинам он выходит из строя, то дальнейшие движение становится затруднительным. Причинами поломки может быть загрязнение или окисление. В случае если прибор перестал работать в первую очередь нужно проверить нет ли следующих проблем:

  • Окислились контакты
  • Произошел обрыв электрической проводки
  • Разрушилась изоляция проводов
  • Имеются механические повреждения

Диагностику можно произвести как визуально визуально так и при помощи мультиметра. Для этого извлекается датчик после этого к контактам нужно подключить плюс, а минус на массу автомобиля. Переводим мультиметр в режим измерения мощности и если показывает что напряжение увеличилось то элемент можно считать неисправным.

Что бы его поменять нужно отключить АКБ. Когда автомобиль обесточен находим датчик который расположен на задней крышке раздаточной коробки. Отсоединяем от него клемму и выкручиваем гаечным ключом.

Датчик фаз Нива Шевроле работает на принципе эффекта Холла. Работает он следующим образом, на распредвале имеется специальный штифт и когда он проходит параллельно торцу датчика, датчик начинает передавать на имеющийся контроллер импульс напряжения который должен иметь такое же положение как и поршень первого цилиндра в положение сжатия. То есть он нужен для того чтобы впрыск топлива и порядок работы цилиндров у двигателя соответствовал друг другу.

В случае выхода из строя он или его цепной контроллер записывает в свою память специальный код, и активирует сигнализатор. И чтобы его снять нужно:

  • Отсоединить АКБ
  • У двигателя снимаем декоративный кожух
  • Отсоединяем от датчика колодку
  • Отворачиваем болт который его крепит к блоку цилиндров
  • Вынимаем деталь из своего посадочного места
  • Устанавливаем новый в обратном порядке

Распредвала

Датчик распредвала Нива Шевроле создает стабильную работу двигателя. Работа основана на эффекте Холла. Благодаря ему происходит контроль за наклоном газораспределительного устройства согласно колнечатому валу. Система которая контролирует работу свечей и поступление бензина получает соответствующий сигнал.Он работает отталкиваясь от контроля разности потенциалов нужного электричества, и связанна с работой анализатора положения коленвала. Проще сказать он информирует нахождение поршня цилиндра ДВС, при этом последовательно происходят все циклы такта работы цилиндра. Если он перестает работать то происходит включение устройства и индикатора благодаря которому происходит смесь воздуха и топлива, дозирование приостанавливается и включается резервный режим. Производить замену рекомендуется каждые пять лет. Если он неисправен бортовой компьютер выдаст следующие ошибки, РО343, РО342, РО340.

Температур

Датчик температуры Нива Шевроле помогает определить температуру воздуха окружающей среды. Располагается на бампере в нижней части с водительской стороны. Если перестает работать его можно заменить, для этого нужно:

  • Отсоединяем АКБ
  • Находи сам датчик
  • Аккуратно вытаскиваем его из своего посадочного места
  • Вытаскиваем его наружу
  • Нажав на фиксатор отсоединяем от него штекер
  • Устанавливаем новый в обратном порядке

Расхода воздуха

Расход воздуха Нива Шевроле контролируется при помощи датчика термоанемометрического типа, располагается который между шлангом впускной трубки и воздушного фильтра. Величина постоянного тока зависит от направления и количества движущего воздуха который проходит через него. В случае неисправности системы заносится в память код и активируется сигнализатор.

Чтобы заменить нужно приготовить ключ на 10 и отвертку и проделать следящие:

  1. От датчика отсоединяем колодку
  2. Ослабляем хомут воздушного патрубка
  3. Выкручиваем болты которые крепят датчик и уплотнительное кольцо
  4. Устанавливаем новый

Кислорода

Датчик кислорода Шевроле Нива называют еще лямбда-зондом, расположен он в системе выпуска отработанных газов на приемной трубке. Кислород который содержится в отработанных газах взаимодействует с ним создавая при этом разность потенциала на выходе. Изменяется он примерно от 0,1 до 0,9 В.Чтобы он нормально функционировал его температура должна быть не ниже 360 градусов. Для этих целей имеется встроенный нагревательный элемент. В случае если на выходе разность потенциалов низкая то смесь начинает обогащаться, а если наоборот она высокая то происходит обеднение смеси.

Дитонации

Датчик детонации на Шевроле Нива расположен на блоке цилиндров на верхней части, его основная задача улавливать необычные вибрации в двигателе. Отличная чувствительность обеспечивается благодаря пьезокристаллической пластине. Во время вибраций датчик генерирует импульсы которые увеличиваются при возрастание ударов. По сигнал контроллера происходит регулировка опережения зажигания чтобы устранить детонацию топливных вспышек. Проще говоря он контролирует работу двигателя вовремя движения на пониженных оборотах вовремя включения повышенной передачи, для того чтобы поршни,блок цилиндров, а также коленвал не вышел из строя. Ниже представлена таблица по его замене:

Читать еще:  Шток бензонасоса ваз 2107

Уровень топлива

Датчик уровня топлива Нива Шевроле определяет остаток топлива в баке и передает показания на приборную панель. Находится он в топливном баке. Его поломка может привести к остановки автомобиля в самый неподходящий момент, так водитель не будет знать сколько реально в баке топлива. Поэтому если появились проблемы с ним то лучше как можно скорей замените, cделается это можно так:

  1. Поднимается правая часть заднего сиденья
  2. Отгибается ворсистая тряпка
  3. Откручивается два самореза на лючке бензонасоса
  4. Снимаем лючок
  5. Отсоединяем два патрубка и клеммы
  6. Откручиваем 8 винтов
  7. Вынимаем аккуратно бензонасос и меняем необходимый элемент

Все работы проделываются в течение 10 минут.

Холостого хода

Датчик холостого хода Шевроле Нива обеспечивает подачу воздуха в двигатель вовремя работы на холостом ходу. Во время поступления сигнала на ЭБУ датчик перемещает клапан, изменяя проходное отверстия в воздушном клапане. Если он выйдет из строя то отремонтировать его не получится, так как он имеет неразборную конструкцию.

Для его замены нужно подготовить торцевой ключ на тринадцать, пассатижи и крестовую отвертку и проделать следующие:

  1. Откручиваем болты крепления и снимаем корпус с дроссельной заслонки
  2. Отключаем колодки проводов разъем регулятора работы двигателя
  3. На корпусе дроссельной заслонки выкручиваем пару винтов
  4. Снимаем регулятор
  5. В имеющемся отверстие вынимаем уплотнительное кольцо

Подводя итог можно сделать вывод что выход из строя любого из выше перечисленных элементов может серьезно сказаться на работе автомобиля, поэтому в случае неисправности нужно произвести замену новой детали как можно скорей. Все работы по замене можно проводить самостоятельно.

Где находится датчик скорости в Нива Шевроле и как определить неисправности

Скорость движения транспортных средств уже давно стала одним из показателей, который измеряется электронным способом. Для этого используются специальные устройства, работающие по принципу Холла. Именно таким оборудованием комплектуют автомобили Шевроле Нива. Устройства необходимы для получения водителем полного контроля над автомобилем во время движения.

Статья расскажет, где расположено это устройство, каковы признаки и причины его поломки и как заменить неисправный датчик скорости.

Основные функции и назначение датчика скорости

Спидометр монтируется в конструкцию практически каждого автомобиля. Но спидометр — это только общий дисплей, на котором выводят информацию. Основная функция по указанию скорости выполняется самим датчиком. При неисправном приборе дальнейшие передвижения сильно усложняются, если вообще возможны. Замена детали нужна как можно быстрее.

Главное назначение прибора – считывать информацию, связанную с перемещением по городу. Есть и другие, так называемые косвенные функции:

  1. Регулировка скорости, чтобы избежать штрафов.
  2. Упрощенное движение по дорожным разметкам и знакам.
  3. Рациональный расход топлива. Он важен и для машин 2007 года выпуска.

Без этой детали управление автомобилем возможно, но значительно усложняется.

Принцип работы

На всех внедорожниках Нива Шевроле устанавливают так называемые электронные считыватели. Принцип работы основан на правилах, открытых еще Эвином Холлом, американским физиком.

Датчик считывает электромагнитные импульсы, которые испускает транспортное средство. Эти импульсы посылаются к контроллеру, чтобы он в дальнейшем считывал их. 6004 электронных импульса у датчика появляется за каждый пройденный автомобилем километр.

Частота передачи импульсов возрастает по мере того, как сам автомобиль движется быстрее. Интервалы между каждым импульсом измеряются отдельно самим прибором. На спидометр выводятся показания в виде, максимально понятном для пользователя.

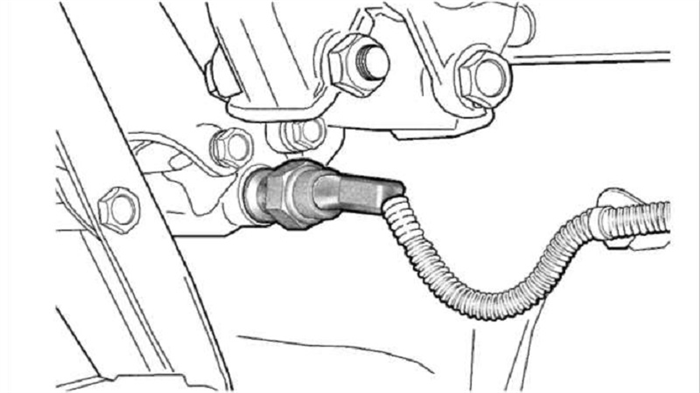

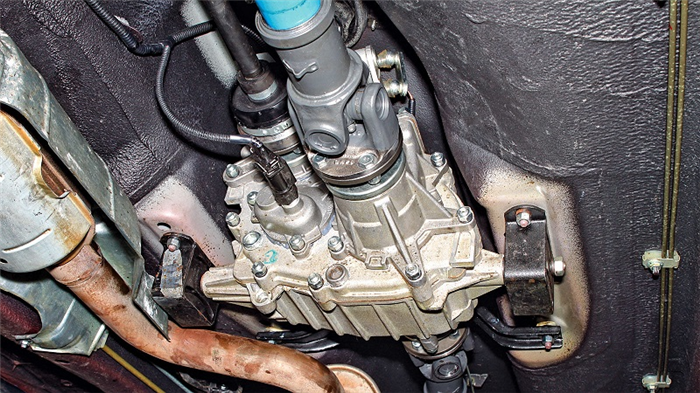

Где находится датчик скорости в Ниве Шевроле и особенности конструкции

Коробка переключения скоростей – место монтажа датчика скорости в случае с Нивой Шевроле. Наведение электромагнитных импульсов внутри устройства обеспечивается вращением вала коробки передач.

Конструкция самого датчика образуется всего несколькими простыми элементами:

  • проводники;
  • внутренние компоненты;
  • корпус, на стальной или пластмассовой основе — подключение с его использованием самое безопасное.

Крепится непосредственно к валу, с участием коробки передач. Внутри расположен сердечник из ферромагнитов. Именно эта часть вращается, создавая импульсы, когда автомобиль движется. По проводнику импульсы переходят к контроллеру, расположенному на датчике.

Признаки неисправности и методы поломки

Если поломка появилась, косвенно ее можно определить по следующим признакам:

  1. Если в машине предусмотрена система круиз-контроля, она перестает работать. Электронный блок принудительно отключает ее для обеспечения безопасности.
  2. Принудительное отключение усилителя руля на машине.
  3. Снижение мощности и других динамических характеристик у автомобиля. Это заметно по плохому разгону и сбоям в работе при увеличении нагрузок. Поломки заметны при буксировке грузов.
  4. Снижение оборотов холостого хода либо «плавающие» показатели. Резкое снижение показателей происходит и в случае торможения. Иногда происходит принудительное отключение самого двигателя во время движения.
  5. Увеличенный расход топлива по причине выбора не самого оптимального режима работы.
  6. Активизация сигнальной лампы Check Engine.
  7. Некоторые автомобили сталкиваются с принудительными ограничениями по максимальной скорости, либо имеющимся оборотам.
  8. Принудительное отключение антиблокировочной системы.
  9. Самопроизвольное переключение скоростей рывками. Такие действия производятся случайно, поскольку сам автомобиль не может установить оптимальные показатели для настоящего момента.
  10. Отсутствие нормальной работы спидометра — полностью либо частично.

Перечисленные признаки часто характерны и для поломок в других узлах, которыми снабжен автомобиль. Рекомендуется использовать специальный сканер для комплексной диагностики всей схемы.

Причины поломок

Сам по себе датчик выходит из строя редко, поскольку это надежное устройство. Но на его работу могут оказывать негативное влияние следующие факторы:

  1. Датчик загрязнился изнутри. Такие проблемы особенно распространены у датчиков с разборными корпусами.
  2. Попадание на прибор металлической стружки. Иногда эта причина появляется у устройств с опорой на постоянных магнитах.
  3. Наводки от других приборов.
  4. Проблемы, связанные с фиксацией. Схема должна учитывать цвет каждой отдельной детали.
  5. Нарушена целостность проводки. Например, если она перегрелась, либо внутри появились какие-либо механические повреждения. Контакты полностью очищаются от следов коррозии в этом случае, потом для них применяют специальную защитную смазку.
  6. Окисление контактов. Явление относят к естественным факторам, часто возникающим просто от времени.
  7. Перегрев, возникающий во время непосредственной эксплуатации. Такое бывает, даже если распиновка изначально верная.

Замена неисправного датчика скорости в Шеве Нива

После выявления проблемы дальнейшие действия зависят от того, по какой причине появились проблемы в работе.

Читать еще:  Сколько стоит замена масла в коробке

Возможны следующие варианты исправления текущей ситуации:

  1. Демонтаж устройства, проверка с помощью мультиметра. Сигнальный экран тоже легко разбирается. При серьезных неисправностях проще заменить устройство, ремонт обойдется слишком дорого. Главное – заранее демонтировать торпедо для получения доступа ко внутренней панели автомобиля. Фиксирующую гайку с прибора тоже снимают полностью. После этого отсоединить сам датчик не составит труда.

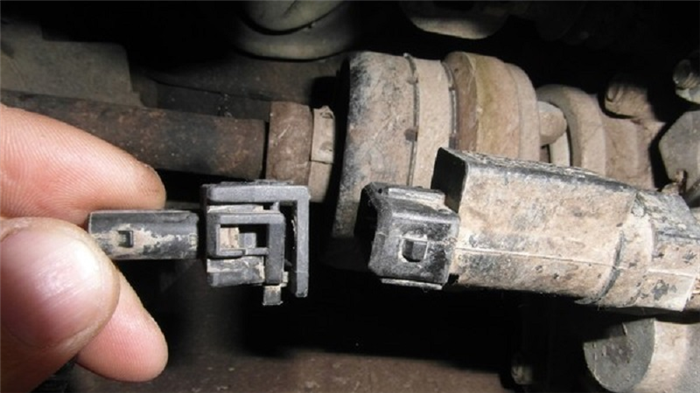

  2. Дополнительная проверка по контактам датчика. Загрязнение или окисление контактов остаются причинами, с которыми владельцы авто сталкиваются чаще всего.
  3. Изучение цепи датчика на предмет сохранения целостности. Для этого берут мультиметр, прозванивают провода. Проблемы обычно связаны с коротким замыканием либо обрывом в контактах. Лучше всего поврежденные провода тоже лучше сразу менять, поскольку они могут работать в условиях повышенных температур, из-за чего соединение портится.

Схема подключения датчика скорости

Установка новых датчиков производится в обратной последовательности в сравнении со снятием старых. В большинстве случаев замена на устройство другой модели невозможна, хоть принцип работы и остается одинаковым. Поэтому важно купить аналогичный прибор в фирменном исполнении. Только в этом случае система гарантирует стабильную работу.

Выводы

Поломка датчика скорости – некритичная проблема, но она может доставить некоторые неприятности. При любых корректировках расход топлива может меняться в большую сторону, а сам мотор перестает стабильно работать. Отдельные системы сталкиваются с проблемой принудительного отключения. Это влияет на безопасность движения как по городу, так и по трассе. Желательно не затягивать с ремонтом при появлении малейших проблем.

Снятие корпуса привода датчика скорости Chevrolet Niva

Инструменты:

  • Гаечный ключ накидной прямой 13 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Герметик
  • Прокладка корпуса привода датчика скорости

Примечание:

Работу проводим на смотровой канаве или эстакаде.

Снимаем датчик скорости и металлическую шайбу с валика ведомой шестерни привода, как описано здесь.

Для наглядности работу показываем на демонтированной раздаточной коробке.

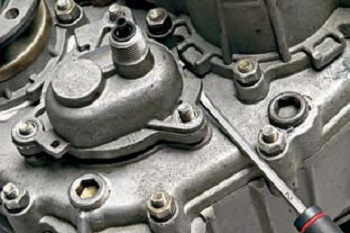

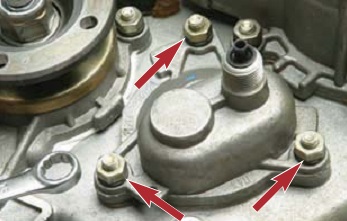

1. Накидным ключом «на 13» отворачиваем три гайки крепления корпуса привода датчика скорости.

2. Поддеваем отверткой корпус за приливы!

Предупреждение:

Под корпусом привода может быть установлена картонная уплотнительная прокладка. Сильно обжатую или поврежденную прокладку замените.

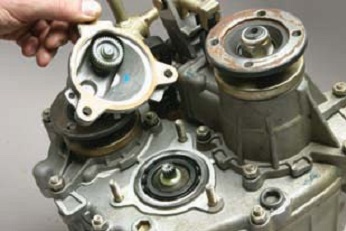

3. Снимаем его.

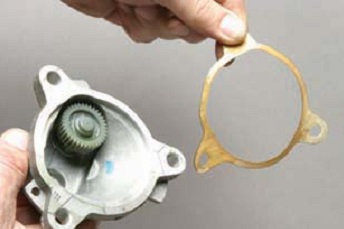

4. Соединение уплотнено прокладкой.

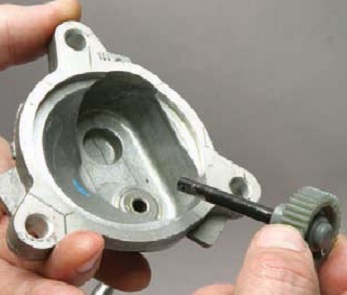

5. Нажав на валик ведомой шестерни привода.

6. Выталкиваем валик с шестерней из корпуса.

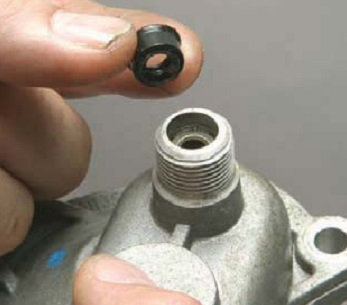

7. Извлекаем из корпуса резиновый уплотнитель валика.

8. Сборку проводим в обратной последовательности. Прокладку и резиновый уплотнитель заменяем новыми.

Полезный совет:

Для лучшего уплотнения сопряжения корпусных деталей смажьте их, а также уплотнительную прокладку (при наличии) герметиком.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство «За рулём».

Датчик скорости Нива Шевроле: где находится у Шеви Нивы, распиновка датчика скорости, схема подключения и как его защитить, замена датчика спидометра

Основные функции устройства.

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр – это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

  • возможность рационального расхода топлива;
  • регулирование движение по дорожным разметкам и знакам;
  • дает возможность регулирования скорости с целью избегания штрафов.

Для контроля над скоростью передвижения на приборной панели установлен специальный прибор – спидометр. Но он лишь отображает получаемую информацию, а за сбор данных отвечает датчик скорости. Если он выйдет из строя, то это создаст множество опасных ситуаций на дороге, поскольку становиться затруднительным контроль скоростного режима в городе и на трассе.

Но кроме этого, благодаря интегрированию в систему электронного блока управления датчик скорости позволяет выполнять следующие функции:

  • контроль расхода топлива
  • вывод информации на панель приборов
  • в автомобилях с автоматической коробкой передач входит в комплекс отвечающий за управление двигателем

В случае выхода из строя разрешается продолжить путь, но сделать это станет затруднительно.

Спидометр монтируется в конструкцию практически каждого автомобиля. Но спидометр — это только общий дисплей, на котором выводят информацию. Основная функция по указанию скорости выполняется самим датчиком. При неисправном приборе дальнейшие передвижения сильно усложняются, если вообще возможны. Замена детали нужна как можно быстрее.

Главное назначение прибора – считывать информацию, связанную с перемещением по городу. Есть и другие, так называемые косвенные функции:

  1. Регулировка скорости, чтобы избежать штрафов.
  2. Упрощенное движение по дорожным разметкам и знакам.
  3. Рациональный расход топлива. Он важен и для машин 2007 года выпуска.

Без этой детали управление автомобилем возможно, но значительно усложняется.

Почему не работает спидометр на Ниве Шевроле

Помимо уже указанных причин, проблемы могут возникнуть с электрической сетью транспортного средства. Лучше всего не пытаться самостоятельно диагностировать и устранять неисправность — это может привести к неприятным последствиям.

Но если вы обладаете нужными знаниями, то обратите внимание на сам датчик, в разъем может попадать влага, которая влияет на правильно работы данного устройства.

Красная колодка комбинации приборов может стать причиной временной потери контакта — при установке была допущена ошибка, и колодку установили не ровно.

Где находится датчик скорости в Ниве Шевроле и особенности конструкции

Коробка переключения скоростей – место монтажа датчика скорости в случае с Нивой Шевроле. Наведение электромагнитных импульсов внутри устройства обеспечивается вращением вала коробки передач.

Конструкция самого датчика образуется всего несколькими простыми элементами:

  • проводники;
  • внутренние компоненты;
  • корпус, на стальной или пластмассовой основе — подключение с его использованием самое безопасное.

Крепится непосредственно к валу, с участием коробки передач. Внутри расположен сердечник из ферромагнитов. Именно эта часть вращается, создавая импульсы, когда автомобиль движется. По проводнику импульсы переходят к контроллеру, расположенному на датчике.

Причины поломок

Если поломка появилась, косвенно ее можно определить по следующим признакам:

  1. Если в машине предусмотрена система круиз-контроля, она перестает работать. Электронный блок принудительно отключает ее для обеспечения безопасности.
  2. Принудительное отключение усилителя руля на машине.
  3. Снижение мощности и других динамических характеристик у автомобиля. Это заметно по плохому разгону и сбоям в работе при увеличении нагрузок. Поломки заметны при буксировке грузов.
  4. Снижение оборотов холостого хода либо «плавающие» показатели. Резкое снижение показателей происходит и в случае торможения. Иногда происходит принудительное отключение самого двигателя во время движения.
  5. Увеличенный расход топлива по причине выбора не самого оптимального режима работы.
  6. Активизация сигнальной лампы Check Engine.
  7. Некоторые автомобили сталкиваются с принудительными ограничениями по максимальной скорости, либо имеющимся оборотам.
  8. Принудительное отключение антиблокировочной системы.
  9. Самопроизвольное переключение скоростей рывками. Такие действия производятся случайно, поскольку сам автомобиль не может установить оптимальные показатели для настоящего момента.
  10. Отсутствие нормальной работы спидометра — полностью либо частично.
Читать еще:  Срок техосмотра для новых машин

Перечисленные признаки часто характерны и для поломок в других узлах, которыми снабжен автомобиль. Рекомендуется использовать специальный сканер для комплексной диагностики всей схемы.

Сам по себе датчик выходит из строя редко, поскольку это надежное устройство. Но на его работу могут оказывать негативное влияние следующие факторы:

  1. Датчик загрязнился изнутри. Такие проблемы особенно распространены у датчиков с разборными корпусами.
  2. Попадание на прибор металлической стружки. Иногда эта причина появляется у устройств с опорой на постоянных магнитах.
  3. Наводки от других приборов.
  4. Проблемы, связанные с фиксацией. Схема должна учитывать цвет каждой отдельной детали.
  5. Нарушена целостность проводки. Например, если она перегрелась, либо внутри появились какие-либо механические повреждения. Контакты полностью очищаются от следов коррозии в этом случае, потом для них применяют специальную защитную смазку.
  6. Окисление контактов. Явление относят к естественным факторам, часто возникающим просто от времени.
  7. Перегрев, возникающий во время непосредственной эксплуатации. Такое бывает, даже если распиновка изначально верная.

Как и любая деталь автомобиля датчик испытывает воздействие вибрации, подвержен загрязнению и окислению. Поэтому периодически возможен его выход из строя. Чтобы понять, в чем причина поломки и что делать в каждой конкретной ситуации следует исключить возникновение следующих проблем:

  • обрыв проводки
  • появление окиси на контактах
  • разрушение изоляции проводов
  • механические повреждения корпуса или его внутренних компонентов

Для этого можно произвести определенный комплекс мер для проверки состояния датчика. Обычно для проведения таких работ требуется наличие мультиметра. Датчик извлекается из посадочного места. К контактам подключается положительный щуп. Минусовой замыкается на «массу» автомобиля. Мультиметр должен быть переведен в режим измерения минимальной мощности.

Существует второй способ диагностики. Для этого не требуется демонтаж датчика. Автомобиль приподнимается при помощи домкрата, затем к датчику подключается мультиметр. Для появления необходимо вращать колесо, наблюдая за показаниями прибора. Если значение не изменяется, датчик является неисправным.

В Нива Шевроле стрелка спидометра приводится в движение не тросом и магнитным устройством, как в классических ВАЗах, а при помощи электроники. Сам по себе спидометр, как и остальные приборы на панели — не что иное, как вольтметры или амперметры с разными шкалами.

Спидометр получает электрический импульс, а стрелка приводится в движение простым шаговым электромотором.

Это для информации, потому что в сам спидометр соваться бесполезно, он неремонтопригоден и в случае выхода из строя хоть одного элемента, приходится покупать всю панель приборов на плате.

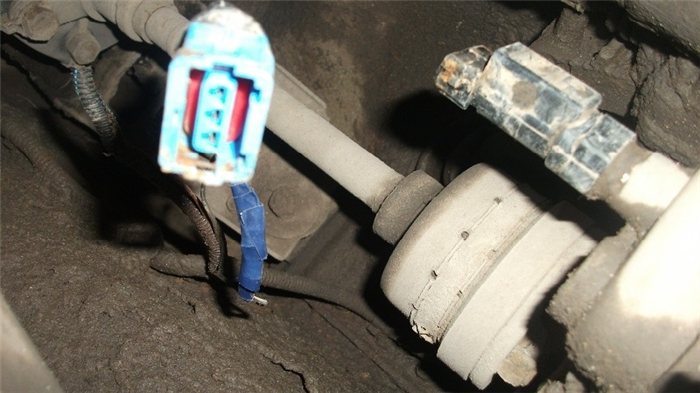

Спидометр получает импульс от датчика скорости, а он установлен на корпусе раздаточной коробки. Эти импульсы также контролирует электронный блок управления двигателем и, получая их, делает свои выводы о режиме работы мотора.

Признаки нерабочего спидометра довольно понятны — стрелка либо безбожно врёт, показывая 160 на скорости 20 км/ч, либо дёргается, либо падает замертво на нулевую отметку.

Поскольку в электрической цепи спидометра Шевроле Нива элементов не так много, то причин нерабочего прибора всего несколько:

  1. Механические повреждения самого спидометра.
  2. Отсутствие контакта в любом из клеммных соединений.
  3. Обрыв или замыкание провода.
  4. Выход из строя датчика скорости.
  5. Сбой в работе ЭБУ.

Расположение устройства.

На каждый автомобиль устанавливается только соответствующее оборудование, рассчитанное на определенное количество вращений вала и устанавливаемое в соответствующее посадочное место. Датчик скорости Шевроле Нива устанавливается на коробке переключения передач.

Сам датчик представляет собой небольшое стальное, а чаше пластиковое устройство, которое крепиться в районе вала. Внутри корпуса размещается сердечник, передающий импульсы на специальный контроллер, отвечающий за отображение информации на панели приборов.

При проведении работ следует учитывать, что устройство может быть довольно хрупким, поэтому монтаж следует проводить с осторожностью.

Замена неисправного датчика скорости в Шеве Нива

После выявления проблемы дальнейшие действия зависят от того, по какой причине появились проблемы в работе.

Возможны следующие варианты исправления текущей ситуации:

  1. Демонтаж устройства, проверка с помощью мультиметра. Сигнальный экран тоже легко разбирается. При серьезных неисправностях проще заменить устройство, ремонт обойдется слишком дорого. Главное – заранее демонтировать торпедо для получения доступа ко внутренней панели автомобиля. Фиксирующую гайку с прибора тоже снимают полностью. После этого отсоединить сам датчик не составит труда.
  2. Дополнительная проверка по контактам датчика. Загрязнение или окисление контактов остаются причинами, с которыми владельцы авто сталкиваются чаще всего.
  3. Изучение цепи датчика на предмет сохранения целостности. Для этого берут мультиметр, прозванивают провода. Проблемы обычно связаны с коротким замыканием либо обрывом в контактах. Лучше всего поврежденные провода тоже лучше сразу менять, поскольку они могут работать в условиях повышенных температур, из-за чего соединение портится.

Работы производятся на смотровой яме. Перед проведением демонтажа необходимо отключить аккумулятор.

Датчик располагается на задней крышке раздатки. Перед тем как снять его, необходимо отлючить клеммы. Они удерживаются пластиковым фиксатором.

Затем, при помощи гаечного ключа устройство вывинчивается из посадочного места.

Если устройство прочно «прикипело», запрещается использовать излишнее усилие, лучше обработать резьбу смазкой типа WD-40.

Перед установкой нового устройство следует внимательно изучить его состояние. На датчике места сборки и контактная группа должна быть тщательно залита лаком для препятствия проникновения воды. Иначе устройство может в скором времени выйти из строя.

Основные элементы электрической системы

Бортовая сеть автомобиля спроектирована так, чтобы все узлы и агрегаты функционировали слаженно, а управление было максимально комфортным. Согласно международным стандартам, напряжение в ней равняется 12 В, чтобы иметь совместимость с большинством потребителей.

Сама схема является однопроводной. На практике это значит, что «минусовая» клемма подключается к кузову автомобиля, а каждый отдельный прибор запитан «плюсовым» проводом. Это значительно упрощает прокладку проводов по кузову и снижает их необходимое количество. Так же снижается вероятность повреждения кабеля и как следствие – возникновение короткого замыкания.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
