Номер кузова на ваз 2108

1.2 Идентификационные номера

АВТОМОБИЛИ С 5 ДВЕРНЫМ КУЗОВОМ ХЭТЧБЭК

Номер шасси на передней поперечной балке кузова (над радиатором) отсутствует.

На некоторых модификациях автомобиля номера шасси и двигателя продублированы на табличке, которая прикреплена к переднему щиту кузова.

На других модификациях автомобиля табличка с номером шасси находится на передней поперечине кузова (над радиатором).

Некоторые варианты исполнения автомобиля предусматривают расположение сертификационной таблички на заднем торце водительской двери.

АВТОМОБИЛИ С 5 ДВЕРНЫМ КУЗОВОМ ХЭТЧБЭК

Сертификационная табличка на торце водительской двери отсутствует.

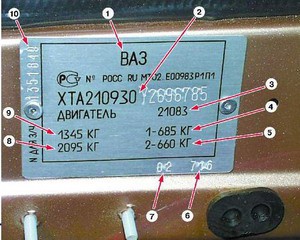

Идентификационный номер автомобиля (VIN)

Данный крайне важный номер выбит на задней переборке двигательного отсека, а также на шильде, закрепленной на панели приборов под ветровым стеклом с водительской стороны автомобиля. VIN также заносится в ПТС и техпаспорт. В номер зашифрована информация о дате/месте выпуска и типе кузова автомобиля (см. сопроводительную иллюстрацию).

Код двигателя и год выпуска модели

Двумя главными составными частями VIN являются код года выпуска модели и код линии сборки/кузова/двигателя.

Считая слева направо, к коду линии сборки/кузова/двигателя относятся 4-я, 5-я и 6-я позиции номера. Так, модели Civic определяются следующими комбинациями:

EJ6 = 3-дверный/D16Y7
EJ7 = 2-дверный/D16Y5
EJ8 = 4-дверный/D16Y8

Для моделей Integra характерны комбинации:

DВ7 = 4-дверный/В18В1
DВ8 = 4-дверный/В18С1
DС2 = 3-дверный/В18С1, В18С5
DС4 = 3-дверный/В18В1

Десятая позиция VIN определяет год выпуска модели:

R = 1994
S = 1995
Т = 1996
V = 1997
W = 1998

Номер двигателя, без которого невозможно обойтись при заказе запчастей для силового агрегата расположен справа (с пассажирской стороны автомобиля) на блоке, рядом с выпускным коллектором. Первые пять позиций номера определяют код двигателя. В настоящем Руководстве рассматриваются модели, оборудованные двигателями следующих четырех типов:

D16Y5 = 1.6 л, SOHC, 16-клапанный, VTEC-Е
D16Y7 = 1.6 л, SOHC, 16-клапанный
D16Y7 = 1.6 л, SOHC, 16-клапанный, VTEC

В18В1 = 1.8 л, DOHC, 16-клапанный
В18С1 = 1.8 л, SOHC, 16-клапанный, VTEC
В18С5 = 1.8 л, DOHC, 16-клапанный, VTEC

Данный номер требуется при заказе запчастей для ремонта трансмиссионной линии. На оборудованных РКПП моделях номер трансмиссии выбит на куполе сцепления, рядом со стартером. На моделях с АТ номер расположен справа в передней части картера трансмиссии, возле измерительного щупа. На моделях, оборудованных CVT, номер находится на вертикальной площадке, также вблизи измерительного щупа.

Идентификационные номера автомобилей «ВАЗ» (Жигули)

На автомобили марки «ВАЗ» идентификационный номер (VIN) наносится ударным способом и расположен в моторном отсеке:

  • ВАЗ-2101, ВАЗ-21011, ВАЗ-21013, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и их модификации — на нижней полке коробки воздухопритока справа по ходу движения

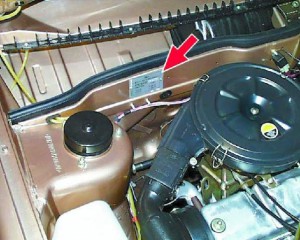

  • ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 – на верхней поверхности правой стойки брызговика кузова (на правой опоре пружины передней подвески)
  • ВАЗ-2121 — на верхнем усилителе щитка передка справа. Кроме того, встречаются варианты следующего расположения — на верхнем усилителе панели облицовки радиатора, на щитке передка рядом с заводской табличкой

Первые пять лет с начала выпуска автомобилей ВАЗ (1970-1975 гг.) идентификационный номер автомобиля наносился на вертикальную стенку коробки воздухопритока справа по ходу движения.

Идентификационный номер (VIN) на автомобилях марки ВАЗ, выпущенных до 1982 года, состоял из 11, 12, 14 и 15 знаков. Последние семь цифровых знаков обозначали порядковый номер изделия, а первые семь (восемь) буквенно-цифровых знаков или четыре (пять) цифровых знаков, соответственно, или завод-изготовитель и модель автомобиля, или модель автомобиля. Разделительные знаки выполнены в виде пятиконечных звездочек.

★ ВАЗ 2101 0000001 ★
I II III

★ 2101 ★ 0000001 ★
II III
I — завод-изготовитель
II — модель автомобиля
III – порядковый номер изделия

С 1982 года идентификационный номер автомобиля состоит из семнадцати знаков высотой 10 мм и заключен между двумя звездочками.

Фото. Вид идентификационного номера, наносимого на автомобили ВАЗ-2101- ВАЗ -2107 и их модификации с 1982 г.

Расстояние между условными центрами разделительных знаков –106-107 мм, высота знаков — 10 мм, ширина знаков — 4 мм, расстояние между знаками — 2 мм.

★ ХТА 2106 00 С 0000001 ★
I II III IV V

I — номер мирового производителя
II — модель автомобиля
III — знаки, не несущие информации (без значения)
IV — год выпуска автомобиля
V — порядковый номер изделия

Кузов в запчасти выпускается всегда со своим номером (семнадцать знаков), а маркируемые детали кузова в запчасти выпускаются без номера.

Номер двигателя ВАЗ

Маркировочное обозначение на двигателе наносится на специальную площадку блока цилиндра. Процесс маркирования механизирован.

На двигателях, выпущенных до декабря 1974 года (ВАЗ-2101, ВАЗ-2102, ВАЗ-2103), маркировочная площадка располагалась на переднем верхнем торце блока цилиндров.

Со второй половины 1975 года маркировочная площадка на двигателях располагается на приливе блока, слева по ходу движения, над маслянным фильтром. На двигателях, выпускаемых с декабря 1974 года по июль 1975 года, встречается маркировка на обеих площадках. С июля 1975 года на прежнем месте расположения номера двигателя наносится только технологический номер двигателя, состоящий из трех цифровых знаков.

Фото. Общий вид номера, наносимого на двигатели автомобилей ВАЗ-2101- ВАЗ –2107.

Нанесение маркировочных обозначений на двигатели всех моделей, кроме ВАЗ-2108, производится автоматическим нумератором немецкой фирмы «Otto Borries», а также нумератором ВАЗ КВЦ. На двигатели автомобилей «ВАЗ-2108» маркировочные обозначения наносятся нумератором фирмы «Nagel».

Рис. Номера двигателей, выполненные на металлической пластине нумератором: а) — фирмы «Otto Borries»; б) — ВАЗ КВЦ; в) — фирмы «Nagel.

Однако на практике применялся только специальный негостированный шрифт, поставляемый на завод вместе с оборудованием фирмой «Otto Borries». Размеры данного шрифта и оттиски клейм представлены на рисунках.

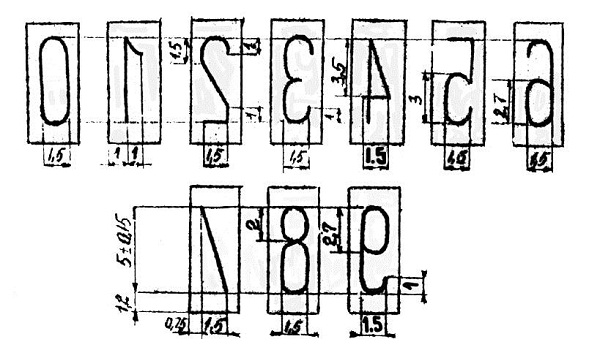

Рис. Параметры специального негостированного шрифта

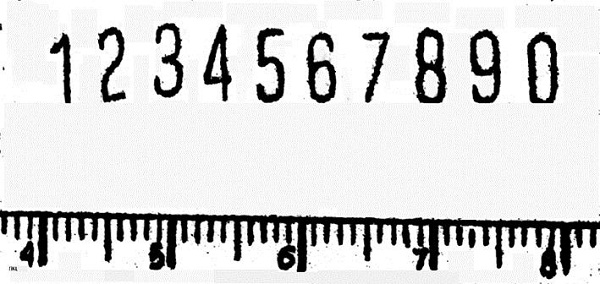

Рис. Оттиски знаков выполненные на металлической пластине

На двигателях автомобилей ВАЗ-2108 и ВАЗ-2109 и их модификаций номер расположен на верхней части задней стенки блока со стороны маховика, слева по ходу движения (вблизи от прерывателя распределителя).

Поверхность площадки перед нанесением маркировки подвергается механической обработке на фрезерном станке. На блоках двигателей автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-21011, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, ВАЗ-2121 и их модификации одновременно механической обработке подвергается не только площадка для маркировки, но и поверхности под масляный фильтр и топливный насос.

Расположение номера на площадке относительно ее условного центра или границ не регламентировано.

Порядковый номер на двигателях, начиная с ВАЗ-2108, обязательно заключается между двумя звездочками (разделительные знаки). Расстояние между крайними цифрами и звездочками с каждой стороны, а также расстояние между отдельными знаками маркировки должно составлять не более половины ширины цифры.

Читать еще:  Разобрать главный тормозной цилиндр ваз 2107

С 1984 г. по 1985 г, на двигателях автомобилей ВАЗ-2108 размещение знаков в номере осуществлялось в две строки, затем с 1986 г. – в одну строку.

Фото. Общий вид номера, наносимого на двигатели автомобилей ВАЗ-2108 и их модификации

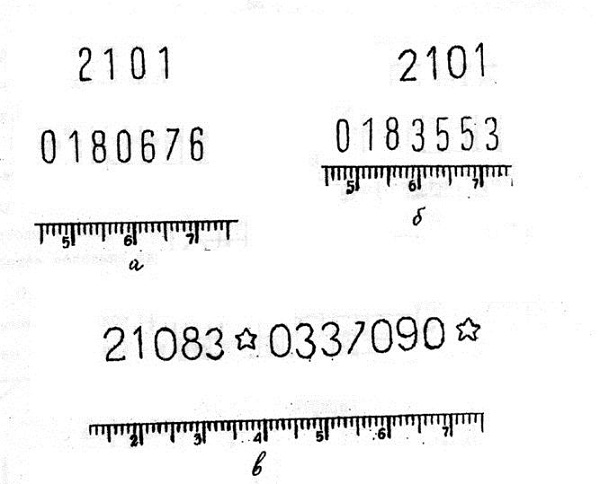

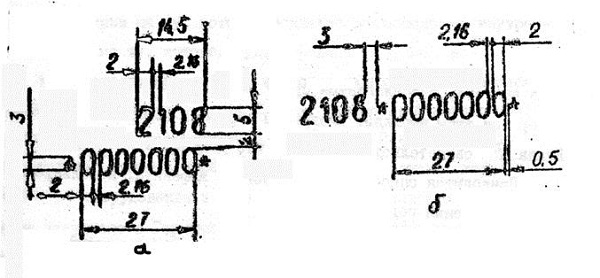

Рис. Параметры и расположение знаков в обозначении номера: а — в две строки; б — в одну строку

Год выпуска двигателя обозначается буквами латинского алфавита. В обозначении номера (в частности, на двигателях ВАЗ-2108 и его модификациях) буква, свидетельствующая о годе выпуска, располагается сразу после индекса модели, и номер при этом выглядит следующим образом «2108f* 0000001*. Буква F свидетельствует о том, что двигатель выпущен в 1985 г.

Список букв латинского алфавита, используемых для обозначения года выпуска двигателя.

Год

Обозначение

Год

Обозначение

В 1985-1986 гг. все двигатели автомобилей ВАЗ-2108 и его модификаций содержали в номере букву, обозначающую год выпуска. С 1987 г. ее стали наносить в номере не на все двигатели, а преимущественно на те, которые поступали на внутренний рынок, так как страны-импортеры автомобилей просили в обозначение номера на двигателе не вносить букву латинского алфавита, обозначающую год выпуска. За рубежом наличие буквы в номере сразу после модели было воспринято как модификация основной модели. В связи с этим завод с 1987 г. практически перестал обозначать год выпуска на двигателях ВАЗ-2108, так как четкого разграничения продукции на ту, которая подлежит реализации на внутреннем рынке, и на ту, которая будет продана за рубеж, не предусматривалось.

Согласно имеющейся информации, до 1987 г. номер двигателя обозначался семью знаками. После выпуска 10 млн. автомобилей встала проблема перехода на восьмизначную нумерацию. Однако сделать это нелегко из-за необходимости полной замены маркировочного оборудования.

Поэтому было решено с начала 1987 года нумерацию двигателей вновь (как и в 1970 г.) начать с «нуля». Чтобы не путать год выпуска двигателей старого семейства автомобилей ВАЗ, следует обращать внимание на информацию о дате отливки блока цилиндров. Она располагается на правой стороне блока двигателя, закладывается при отливке блока и имеет следующий вид:

D
ВАЗ
01 07 85 N 2106

D (A, B, C, F, H) – примененная оснастка;
ВАЗ – завод-производитель;
01 07 85 — дата изготовления блока двигателя;
(К, N) – шифр бригады;
2106 – обозначение модели блока цилиндров.

Дата отливки блока практически всегда соответствует дате выпуска двигателя, так как разница между отливкой блока и выпуском готового двигателя не превышает 15-20 дней.

Сила набивки цифр клеймами нумератора регламентируется технологией маркирования двигателей. При этом величина усилия вдавливания клейма составляет 560 Н, глубина вдавливания (внедрения) клейма в металл — не более 0,3 мм.

В нумераторе фирмы «Otto Bоrries» клейма — кольцевые дисковые. Все семь дисков, собранные друг с другом, составляют «пакет», в котором диски собраны и расположены таким образом, что их рабочие поверхности образуют сферу определенного радиуса. При маркировании двигателя сфера как бы обкатывает поверхность площадки на блоке, оставляя оттиски клейм в соответствии с порядком расположения клейм в пакете, совокупность которых и образует номер двигателя. Аналогично обкатывается площадка при нанесении индекса модели двигателя. Перед набивкой очередного номера в нумераторе происходит смена клейма путем его поворота вокруг оси и подведения следующей цифры на уровень контактирующих поверхностей между клеймом и площадкой. Смена клейм и подвод нумератора на нужный уровень осуществляются автоматически.

В нумераторе фирмы «Nagen» клейма пальчикового типа. Они закреплены и удерживаются поворотной головкой (патроном). Для набивки номера и подведения головки к поверхности блока двигателя она совершает поочерёдно поворот в ту или другую сторону вокруг своей оси, подводя к площадке нужное клеймо. В момент полного и правильного совмещения контактных поверхностей происходит некоторый выход клейма вперед по направлению к поверхности блока, при этом нужное клеймо выходит на уровень непосредственного контакта с блоком двигателя. Выдвижение клейма заканчивается непосредственным контактом и образованием оттиска на площадке блока. В дальнейшем поворотная головка несколько перемещается слева направо относительно блока и одновременно производится смена клейма путем поворота головки и подведения нового согласно заложенной программе. Все повторяется вновь. Таким образом набиваются все знаки маркировочного обозначения на блоке двигателя, после чего поворотная головка полностью отходит от обработанного блока.

Маркировочные обозначения на блоки двигателя наносятся непосредственно перед их сборкой.

На отдельные блоки — запасные части, предназначенные для реализации через торговую сеть или мастерские, — номера не набиваются. На них лишь имеется расположенный на переднем торце блока двигателя и состоящий из трех знаков технологический номер, служащий для правильного подбора поршней.

При ошибочном нанесении отдельных знаков в маркировочном обозначении двигателя (неполадки в работе нумераторов, связанные с несвоевременной заменой клейма) их устраняют. Участок металла, на котором располагается подлежащий уничтожению знак, подвергается кернению. Затем вручную набивается нужный знак, при этом используется аналогичное клеймо. На заводе могут быть исправлены одна, две последние (при переходе в номере десятков), три последние (при переходе сотен) цифры и т.д.. В случае ошибочного нанесения всего номера он срезается наждачным кругом шлифовальной машины на глубину рельефного изображения и затем набивается новый номер. Если рельефно отобразилась лишь часть знака (знаков), то неотобразившуюся часть добивают. На заводе ведется картотека, в которой фиксируются номера двигателей с устраненными погрешностями.

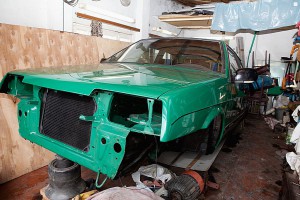

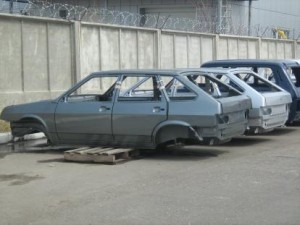

Кузов Ваз 2108 и его грамотная замена

Кузов Ваз 2108 новый предлагается сегодня тем владельцам этого автомобиля, которым хочется кардинально его обновить, и которые не желают расставаться с любимой машиной. На Ваз 2108 кузов продается во многих сервисах, магазинах, а сегодня достать его с документами можно даже через Интернет. Цена — достуная. Узнаем больше о кузове этого легендарного автомобиля, изучим его особенности.

О «восьмерке» подробно

Машина с металлическим остовом 3-дверной цельностальной листосварочной несущей конструкции относится к автомобилям 2-й категории малого класса. Сконструирован хэтчбек на Волжском заводе еще в 84-м году.

Читать еще:  Камера контроля полосы штраф

Выпуск переднеприводных авто в незапамятные времена соблазнял конструкторов, хотя комплексное переключение на такой конвейер на глобальном уровне начался только к середине 70-х годов. Минусами переднеприводных автомобилей считалось неудовлетворительное состояние всей узловой схемы. Управляемость, двигатель и подвеска оставляли желать лучшего.

С другой стороны, одно только то, что ДВС располагался поперечно при работе передних ведущих колес позволяло трансформировать автомобиль малого класса в сверхкомапктный и легкий вариант ТС. Ваз такие конструкции взял на вооружение в 71-м году, и сначала на автозаводе было изготовлена пара экспериментальных образцов. Что касается «восьмерки», то этот переднеприводный автокар увидел свет в 78-м году, хотя на конвейер его пустили только в 84-м.

Преимуществом «восьмерки» считалось то, что определенные его агрегаты и механизмы делались скрещенно с деталями такого гранда автомира, как Porshe.

Экстерьер «восьмерки» на первых порах подразумевал наличие укороченного крыла спереди. На деле такой подход определился, как не слишком практичный, так как пластиковая составляющая вскоре портилась и растягивалась от влияния ультрафиолета. Тогда вступил в силу другой проект, подразумевающий иной, модернизированный дизайн передней части «восьмерки». Это были схожие детали, но заметно удлиненные. Переднюю часть модернизировали новой решеткой с современным «лицом».

Интерьер тоже вначале оставлял желать лучшего. Торпедо сидело низко, но после рестайлинга 91 года его исправили на поднятую и более удобную для водителя панель. К тому же, на рестайлинговой «восьмерке» стали оснащать торпедо тахометром вместо вольтметра.

«Восьмерку» по праву называют первым автокаром с передним приводом после «классики». С выходом нового конвейера открывается новая производственная линия, с которой выходят не только «восьмерки», но и «девятки».

Примечательно, что «восьмерка» положила начало и новой серии автомобилей, названных «зубилом» из-за угловатой формы кузова типа хэтчбек.

Наличие 2-дверей вместо 4-х ассоциировалось в ту эпоху, как особенности спортивного автомобиля. И действительно, за счет облегченного веса и хорошего, мощного ДВС, «восьмерка» станет любимицей молодежи того времени и позволит легко обгонять на дороге тяжелые и не слишком маневренные образы вазовских моделей из серии «классика».

«Восьмерка» наделена кузовом, который можно назвать универсальным. Абсолютно все компоненты его составляют единое целое, подразумевают связку точечной сваркой и усиление некоторых элементов, на которые падает сильная нагрузка, дополнительной сварной дугой. Некоторые навесные детали, «оперение» автомашины, с остовом соединены прочными специального типа болтами. Подробнее про детали остова Ваз 2108 можно прочитать в таблице ниже.

Примечание. Что касается надежности кузова, то одно только то, что ключевые элементы «восьмерки» отштампованы из стальных листов, а их толщина составляет не менее 0,8 мм, говорит только в плюс.

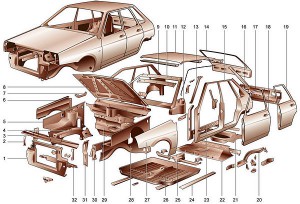

Элементы основного каркаса и «оперение» кузова Ваз 2108

Правовые вопросы, касающиеся замены кузова

Новый закон, вступивший в силу в позапрошлом году гласит: если была произведена замена кузова и уничтожен идентификационный номер правовыми органами в регистрации будет отказано.

Как известно, чтобы машина стала полноценным транспортным средством для передвижения, ее нужно зарегистрировать. Только вот как то сделать, если кузов с документами ваз 2108 был заменен на новый?

По новому закону в результате замены кузова автомобиль утрачивает свою индивидуальность и становится схожим с другим ТС, VIN (идентификационный номер) которого ему был присвоен.

По этой причине сегодня не каждый автосервис берется за полную замену, так как процедура эта сопряжена со множеством технических вопросов.

Кузовная модернизация «восьмерки» и других вазовских моделей регламентировано обращением первого «зодчего» АВТОВАЗ к шефу российского ГИБДД. В этом документе приведены санкционированные видоизменения, которые владелец имеет право применять, но альтернатива узаконивания таких, уже «новых» ТС остается в кругу разбирательства органов.

Примечание. К примеру, если автовладелец тюнинговал машину, по закону обязана быть проведена экспертиза на профессиональном уровне в сервисе ТО, подготовлены соответствующие документы, поддерживающие законность внесенных модификаций.

Но кузов автомашины – это деталь, которой присвоен свой Вин-код, уникальный номер. И замена обязательно должна указываться в надлежащей документации. По новому закону подобный тюнинг не может реализовываться с пустого места. Прежде владелец должен купить или найти альтернативный вариант каркаса с документами.

Примечание. Покупка последнего возможна сегодня не только напрямую через частника или организацию, но и посредством интернет-сайтов самих заводов-изготовителей.

Также в обязательном порядке надо будет подготовить всю соответствующую документацию с последующим рассмотрением ее в ГИБДД. И только после этого будет рассматриваться вопрос замены с обязательной рокировкой техдокументов на автомашину.

Отреставрировать «восьмерку», модернизировать ее – это одно. А вот регистрация измененного автокузова — другое. Как правило, порядок оформления замены проводится так:

  1. Автовладелец обращается с просьбой к органам ГИБДД по месту регистрации
  2. Он также предоставляет все нужные для этого бумаги (подробный реестр в таблице ниже)
  3. Автовладелец пишет заявление о смене VIN-кода
  4. Органами проверяется новый кузов (не снят ли он с угнанной машины и т.д)
  5. Автовладельцем осуществляется оплата госпошлины за новый техпаспорт и свидетельство
  6. Автомобиль командируют на штрафплощадку, автокузов ставят на учет.

Документы, необходимые для замены кузова

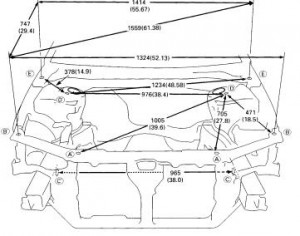

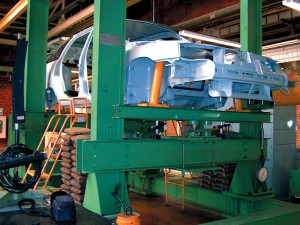

Контрольный замер

Во избежание стать обладателем битого или перевернутого кузова, приведенного с помощью современных методов реставрации в привлекательный внешний вид, надо знать инструкцию того, как снимать, измерять базовые точки (БТ). Последние еще называют контрольными. Подразумевают они некоторую дистанцию промеж базовых зон, и для их грамотного замера мало знать только расположение. Надо еще изучить метод связки в пары, так как неосведомленность скажется на замере ненужных параметров, не числящихся ни в одном руководстве. Понятно, что никакой реальной пользы это не даст.

Кроме всего прочего, надо еще уметь работать с инструментами по замерам. Другими словами, БТ – это участки неодинакового размера: это могут быть БТ в пару мм или БТ с 1 сантиметр и даже более. Подобная ошибка для снятия точных размеров недопустима, и для правильного замера приходится базироваться на некий участок, расположенный в отверстии.

Примечание. Как правило, точной геометральной БТ считается участок спереди кромочки отверстия.

Как известно, большинство кузовных размеров отличаются симметричными особенностями. Это означает, что приведенную выше схему, можно трансформировать касательно продольной оси автомашины. Что касается достоверности размещения компонентов в конкретном случае, то здесь действует формула равенства.

Читать еще:  Замена стартера на уаз буханка

Примечание. В случае удара, пришедшего сбоку на передок кузова, происходит перекос. О нем ярко свидетельствует разница, обнаруживаемая при замере диагональных размеров передка (замеряется диагональ между точками А и D слева и справа).

В процессе обмеров проемов используется принципиально иной метод нахождения БТ. Хотя, в любом случае, приходится использовать специальную схему по нахождению правильных БТ.

Измерение между точками проводится стандартным инструментом. Рекомендуется вначале сделать план, схожий со стандартными размерами. Базовые линии можно обозначить на нем буквами. Обязательно проведение замеров между симметричными парами точек, как это было сделано выше в процессе замера передка после бокового удара.

На последнем этапе проведения замеров рекомендуется сделать отчет, представляющий собой таблицу с указанием полезных данных.

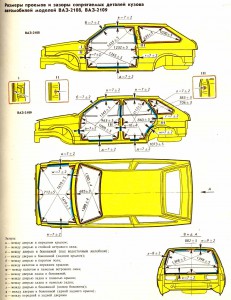

Проверяют обычно следующие элементы кузова:

  • Дистанция промеж БТ кузова или его частей по диагонали;
  • Замер дистанции стоек;
  • Замер зазоров.

Искусство замерять контрольные точки кузова Ваз 2108, говорит об умении грамотно его подбирать и покупать. Если владелец «восьмерки» меняет кузов без документов или официально в автосервисе, фото – материалы и рекомендации, представленные в статье, помогут ему ознакомиться с нюансами и подробностями замены.

Проблемные места кузова автомобилей ВАЗ 2108, 2109, 21099

Приобретая подержанный автомобиль (например, ВАЗ 2108, 2109, 21099) в первую очередь следует обратить внимание на состояние его кузова и кузовного покрытия. Это и не мудрено, так как кузов – самая дорогая составляющая автомобиля.

Перечень основных слабых мест кузовов автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Места крепления задней балки к кузову автомобиля

Задняя балка автомобилей ВАЗ 2108, 2109, 21099 своими рычагами через резинометаллические шарниры крепится к треугольным кронштейнам с правой и левой сторон кузова. Кронштейны в свою очередь сидят на шпильках и закреплены гайками (по три шпильки и три гайки на кронштейн). Шпильки приварены к специальному усилителю из более толстого металла, находящемуся внутри заднего лонжерона.

Вокруг кронштейнов со временем возникает очаг коррозии (возможно из-за нарушения защитного слоя лонжерона, несвоевременной обработки защитным составом его внутренней полости, вибронагруженности данной части кузова). Сначала коррозия съедает металл порога вокруг кронштейна, потом принимается за усилитель. Через некоторое время крепления балки к кузову попросту вырывает, и автомобиль становится неуправляемым. Очень важно провести ремонт этого соединения на ранней стадии разрушения (пока не разрушился усилитель внутри лонжерона).

Металл лонжерона под кронштейнами в этом случае можно заменить более толстым. В сильно запущенных случаях (например, когда балку уже вырвало) ремонт тоже возможен, но более трудоемок, так как требует восстановления разрушенных элементов с соблюдением геометрических параметров (иначе возможен увод автомобиля в сторону и подъедание резины задних колес). Подробнее про ремонт креплений задней балки см. «Ремонт мест креплений задней балки к кузову на автомобилях ВАЗ 2108, 2109, 21099».

Места крепления кронштейнов растяжки («крабов») передней подвески к кузову автомобиля

Аналогичная ситуация возникает при образовании коррозии в районе крепления «крабов» к нижней части рамки радиатора. В местах крепления кронштейнов рамка радиатора так же имеет усилители из более толстого металла. В основном разрушения начинаются вокруг них. В продаже имеются ремонтные вставки под кронштейны, которые необходимо вварить вместо разрушенных. Ремонт должен проходить с соблюдением всех геометрических размеров, так как в противном случае нарушается установка углов колес, которая в дальнейшем не поддается регулировке. См. «Ремонт мест крепления кронштейнов растяжки передней подвески к кузову автомобилей ВАЗ 2108, 2109, 21099».

Стаканы стоек передней подвески

Грязь, скапливающаяся в арках передних колес, со временем приводит к разрушению брызговиков двигателя и соответственно стаканов передних стоек. Постоянная вибронагрузка мест крепления верхней части стоек (опорных подшипников) к кузову является причиной появления трещин возле их шпилек и гаек. Ремонтная деталь имеется в продаже, но замена ее трудоемка. В качестве профилактики рекомендуется периодически обновлять защитное покрытие арок колес и использовать пластиковые локера (подкрылки).

Стаканы стоек задней подвески (арки задних колес)

Такая же ситуация складывается и со стаканами стоек задней подвески. Ржавчина здесь обычно начинает появляться со стороны колесных арок, за стойками. Если не разрушились сами стаканы стоек, то все может обойтись лишь заменой прогнивших участков на свежий металл, что не так сложно. Рекомендации по профилактике те же: защитное покрытие колесных арок, проливка скрытых полостей специальными составами и использование подкрылков.

Пороги

Разрушение порогов наиболее распространенная проблема кузовов автомобилей ВАЗ 2108, 2109, 21099. Эксплуатация автомобиля с прогнившими порогами вобщем-то возможна, но жесткость кузова резко снижается прямо пропорционально степени разрушения. Особенно прогрессирует ржавчина под пластиковыми декоративными накладками на пороги. Замена порогов в большинстве случаев невозможна без восстановления элементов пола, к которым пороги крепятся. Порог автомобилей ВАЗ 2108, 2109, 21099 состоит из четырех элементов (двух усилителей, нижней части и внешней накладки). Замена производится либо в целом, либо тех элементов, которые наиболее подверглись коррозии.

В качестве профилактики разрушения и продления жизни порогов автомобиля рекомендуется не использовать декоративные накладки или проводить дополнительную обработку под ними, периодически проводить обработку скрытых полостей и внешних элементов специальными составами, прочистку дренажных отверстий в нижней кромке порогов. Подробнее о замене порогов см. «Замена порогов автомобиля ВАЗ 2108».

Дверь багажника (задняя дверь) ВАЗ 2108, 2109, крышка багажника на ВАЗ 21099

Постоянно летящая грязь оседает на двери задка автомобиля и вызывает коррозию ее нижней кромки, что со временем приводит к разрушению. В принципе ремонт данной детали возможен, но по цене сопоставим с заменой двери на новую или б.у., но в хорошем состоянии. В качестве профилактики рекомендуется устанавливать на заднюю верхнюю часть кузова над дверью задка спойлер. Загрязнение двери сильно сократится.

Примечания и дополнения

— Остальные проблемы: места крепления рычагов подвески и кронштейнов стабилизатора поперечной устойчивости к кузову, элементы пола под ногами с усилителями, нижние части дверей, рамка ветрового стекла, дренажные отверстия кузова и пр. имеют место не на всех автомобилях и встречаются несколько реже и менее существенны.
