Предохранитель на стартер ваз 2107 инжектор

Проверка и замена реле стартера ВАЗ 2107

В отличие от предыдущих моделей “классики”, ВАЗ 2107 имеет дополнительный элемент в цепи управления стартером — реле стартера. Как любая деталь авто, реле может выйти из строя, что сделает невозможным запуск двигателя. Выявить и устранить неисправность можно самостоятельно, для этого достаточно знать где находится реле стартера на ВАЗ 2107 и иметь минимум инструмента для проверки и замены.

Зачем нужно реле стартера ВАЗ 2107

Включение тягового реле стартера на всех моделях “классики”, кроме ВАЗ 2107, осуществлялось непосредственно через замок зажигания. Проблема в том, что при его включении через контакты на замке зажигания проходит ток более 15А, что со временем приводит к их окислению, нагреву и выходу из строя. Чтобы снизить ток, проходящий через замок зажигания при включении стартера, конструкторы “семерки” предусмотрели дополнительный элемент — реле стартера ВАЗ 2107. Небольшой ток, необходимый для его срабатывания, не наносит вреда контактам замка зажигания, а само реле более надежно коммутирует питание тягового реле стартера. Нередко владельцы более старых моделей “классики”, устав регулярно менять контактную группу замка зажигания, самостоятельно устанавливают дополнительное реле, позволяющее увеличить срок службы контактов, отвечающих за включение стартера.

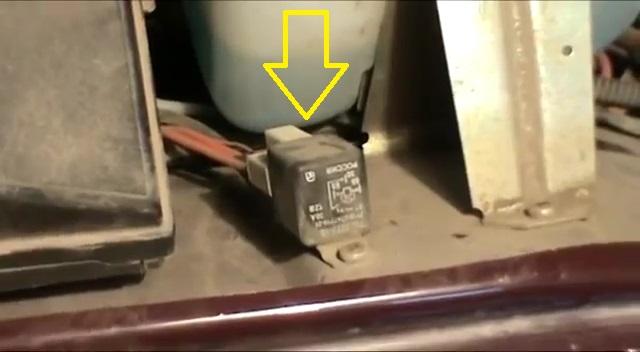

Где находится реле стартера на ВАЗ 2107

Конструкторы предусмотрели установку реле стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу, для чего на крыле установлена шпилька, на которую накручивается гайка крепления реле.

Проще всего его найти, проследив, куда идут провода от тягового реле стартера.

Как проверить реле стартера ВАЗ 2107

Чтобы проверить работоспособность реле, необходим вольтметр или “контролька”. Проверка работоспособности выполняется следующим образом:

  • снимите с реле колодку проводов;проверьте, не окислились ли контакты на реле и колодке;
  • зачистите контакты, если это необходимо;
  • убедитесь в наличии “массы” на проводе, идущем к контакту “86” реле;
  • проверьте, появляется ли напряжение на проводе, идущему к клемме “85” реле, если попытаться завести машину ключом;
  • убедитесь, что при включенном зажигании на провод, идущий к клемме “30” подается напряжение;
  • если напряжение есть на клеммах есть, проблема в реле, а не в питании;
  • снимите реле стартера с автомобиля;
  • убедитесь, что при подаче напряжения на выводы “85”и “86” замыкается контакт между “30” и “87” выводами реле.

Если реле не срабатывает, необходимо заменить его новым.

Замена реле стартера ВАЗ 2107

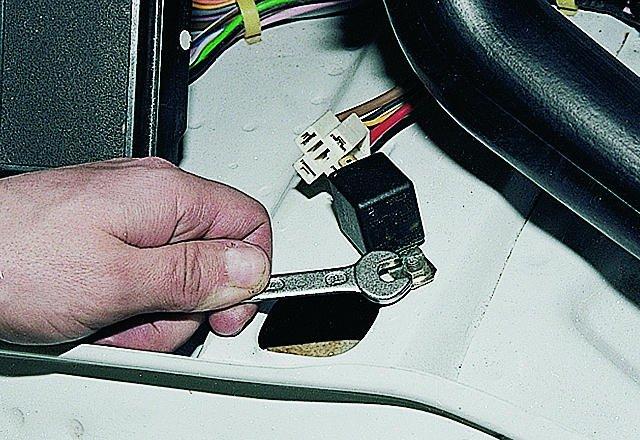

Для замены реле стартера ВАЗ 2107 понадобится гаечный ключ на 10. Чтобы заменить реле, необходимо выполнить такие действия:

  • отключить провод “массы” от аккумулятора, сняв “минусовую” клемму;
  • при помощи ключа открутить гайку, удерживающую реле на правом крыле;
  • снять реле стартера;
  • установить новое реле;
  • закрутить и затянуть ключом гайку крепления;
  • присоединить колодку проводов к реле;
  • подключить провод “массы” к аккумулятору.

На этом замена реле стартера ВАЗ 2107 завершена. Остается проверить его работу, повернув ключ зажигания.

Предохранители ВАЗ 2107

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

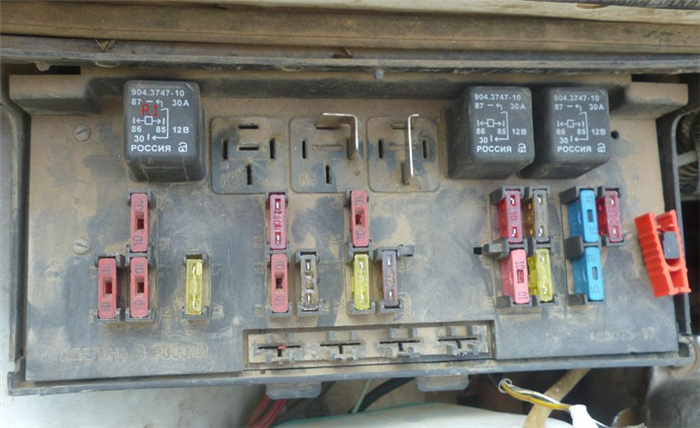

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

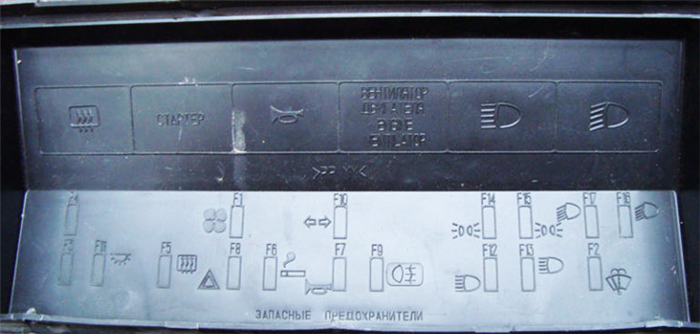

С открытой крышкой он выглядит вот так

Расположение предохранителей и реле ВАЗ 2107

На автомобилях более раннего выпуска устанавливался старый блок предохранителей

Предохранители ВАЗ 2107 старого образца

Номер предохранителя (номинальный ток)*

Назначение предохранителей ВАЗ 2107

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

Читать еще:  Какой стартер подходит на форд сиерра

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.

Дальний свет (правая фара). Обмотка включения реле очистителей фар

Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа

Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика

Ближний свет (правая фара). Обмотка включения реле очистителя фар

Ближний свет (левая фара)

* В знаменателе для предохранителей штыревого типа

Реле ВАЗ 2107

  1. Расположение реле и плавких предохранителей штыревого типа в мон­тажном блоке:
  2. Реле включения обогрева заднего стекла.
  3. Реле включения очистителей и омывателей фар.
  4. Реле включения звуковых сигналов (установлена перемычка).
  5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
  6. Реле включения дальнего света фар.
  7. Реле включения ближнего света фар.

Предохранители ВАЗ 2107 инжектор

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

Вот так выглядит блок

F1 — предохранитель цепи главного реле (7,5А);
F2 — предохранитель ЭБУ (7,5А);
F3 — предохранитель бензонасоса ВАЗ 2107 (15A);
R1 — главное реле;
R2 — реле топливного насоса;
RЗ — реле электровентилятора.

Примечание: На автомобилях ваз 2107 с ЭБУ M1.5.4N и Январь-5.1.3 установлены предохранители F1 и F2 номиналом 15А.

Замена предохранителей ВАЗ 2107

Замена предохранителей в монтажном блоке. Открываем крышку монтажного блока. Порядковые номера штыревых пре­дохранителей указаны на нижней сто­роне крышки и на панели блока. Там же, на крышке, нанесены символы защища­емых цепей. В монтажном блоке старого образца, которым комплектуется часть ав­томобилей, предохранители размеще­ны по порядку номеров слева направо. Состояние предохранителя штыревого типа видно через окошечко сверху.

Для замены предохранителей и реле ВАЗ 2107 в монтажном блоке предусмотрены специальные пласмасовые съемники (пинцет), если его нет, то для замены предохранителей вам понадобятся пассатижи.

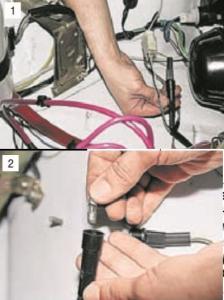

Замена дополнительного предохранителя очистителя фар

Предохранители очистителей фар защищают обмотку электродвигателей. Они расположены на проводах рядом с моторедукторами.

Предохранитель противотуманных фар.

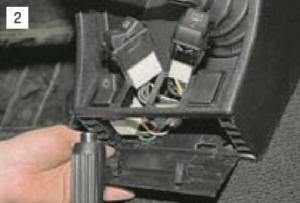

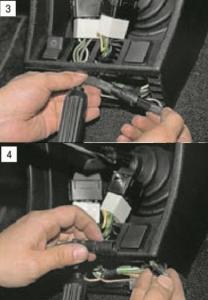

Расположен в салоне. Поддев отверткой вынимаем два средних выключателя из панели радиоприемника.

отверткой отжимаем два фиксатора

Вынимаем корпус предохранителя отворачиваем крышку и меняем предохранитель

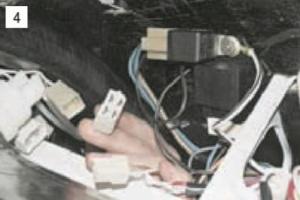

Реле зажигания, реле указателей поворота и аварийной сигнализации ВАЗ 2107

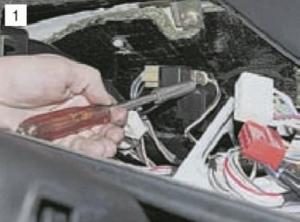

Расположено в салоне за щитком приборов

Чтобы заменить реле, необходимо снять щиток приборов, и головкой на 10 открутить гайку удерживающую реле

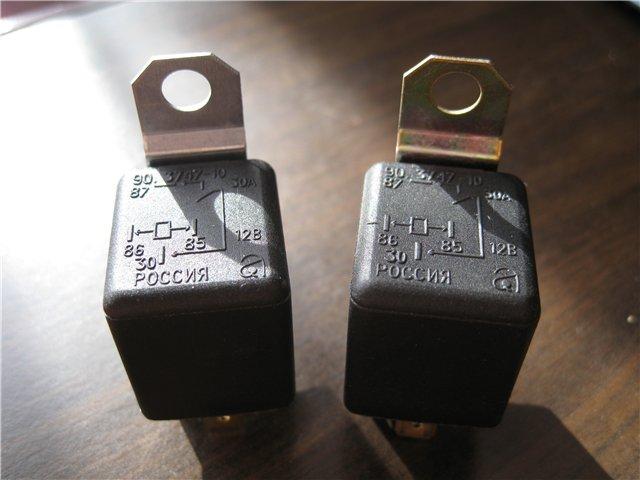

Реле включения стартера ВАЗ 2107

Реле 113.3747 или 90.3747-10 расположено в моторном отсеке на правом брызговике

Реле очистителя ветрового стекла.

Где находится. Реле ветрового стекла PC-514 расположено под панелью приборов со стороны водителя и прикручено к кузову двумя винтами.

Чтобы добраться, поддев отверткой снимаем левую обивку боковины

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели рядом с регулятором гидрокорректора фар. К нему можно подобраться снизу приборной панели.

Важно не ошибиться с соединительной колодкой

Замена блока предохранителей ВАЗ 2107

Для удобства снимаем корпус воздушного фильтра.

Отсоединяем колодки проводов подключенные к блоку снизу

На корпусе блока нанесены цветные метки, соответствующие цвету подсоединеных разъемов, поэтому в дополнительной маркировке нет необходимости

Дальнейшую работу проводим из салона

Снимаем полку, установленную под приборной панелью, вынемем корпус вещевого ящика.

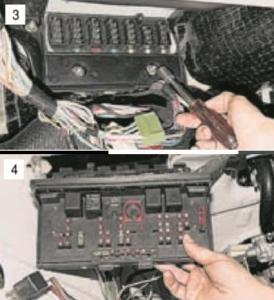

Отсоединяем колодки проводов от разъемов блока

Здесь так же нанесена маркировка, так что ничего не перепутаешь

Головкой на 10 отворачиваем 4 гайки, крайняя правая скрыта.

И снимаем монтажный блок

Установка монтажного блока предохранителей и реле ВАЗ 2107

Устанавливаем блок в последовательности, обратной снятию

Схема блока предохранителей ВАЗ 2107 (полная электрическая схема)

для увеличения нажмите на изображении

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — подкапотная лампа; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель сигнала торможения; 28 — выключатель света заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатели плафонов на стойках передних дверей; 42 — выключатели фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора заряда аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света фар; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель наружного освещения; 68 — выключатель обогрева заднего стекла с лампой подсветки; 69 — выключатель заднего противотуманного света с сигнализатором включения* ** ***; 70 — предохранитель цепи противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака. Порядок условной нумерации штекеров в колодках: а — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б — монтажного блока и трехрычажного переключателя; в — реле аварийной сигнализации и указателей поворота; г — задних фонарей (нумерация выводов по порядку от края платы); д — выключателя аварийной сигнализации.

Читать еще:  Стартер на урал своими руками

ВАЗ 2107 — схема инжектора (система управления впрыска топлива)

1 — разъем контроллера; 2 — датчик массового расхода воздуха; 3 — датчик температуры охлаждающей жидкости; 4 — датчик положения коленчатого вала; 5 — датчик положения дроссельной заслонки; 6 — датчик концентрации кислорода; 7 — датчик скорости; 8 — модуль зажигания; 9 — электромагнитный клапан продувки адсорбера; 10 — реле электровентилятора; 11 — реле электробензонасоса; 12 — главное реле; 13 — предохранитель, защищающий силовую цепь реле электробензонасоса; 14 — предохранитель, защищающий силовые цепи главного реле; 15 — плавкая вставка; 16 — предохранитель, защищающий цепь постоянного питания контроллера; 17 — диод; 18 — регулятор холостого хода; 19 — форсунки; Х1 — колодка диагностики; Х2 — колодка соединения с системой электрооборудования автомобиля.

Схемы блока предохранителей на ВАЗ 2107 и 21074

Новые классические модели отечественных автомобилей, такие как ВАЗ 21074 инжектор, в отличие от более ранних, ориентированы на электронное управление работой двигателя и его основных систем. Принципиальные изменения в системах питания и зажигания потребовали применения специального электронного блока. Следовательно, электронные устройства заменили большинство механических элементов, применяемых в предыдущих моделях.

Принципиальная электрическая схема ВАЗ 21074 приведена на следующем рисунке

Для защиты электрических цепей используются специальные плавкие вставки (предохранители). Изменился лишь блок, в котором они смонтированы и место его расположения.

Блок предохранителей ВАЗ 2107

Блок предохранителей ВАЗ 21074

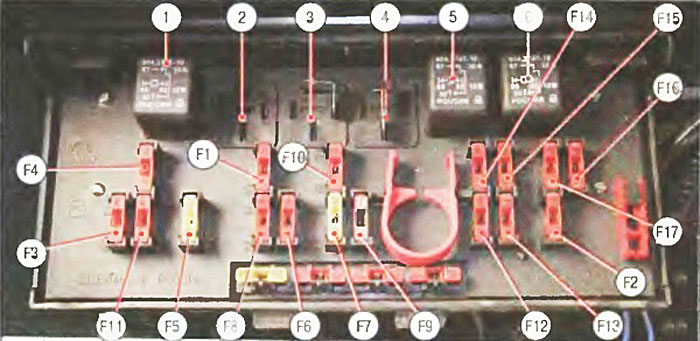

Как видим, в более поздних моделях блок предохранителей претерпел некоторые изменения. Рассмотрим расположение его элементов, реле и предохранителей, более подробно. Цифрами обозначены разъемы для установки реле управления электрооборудованием, а цифрами с латинской буквой F перед ними – предохранители.

  1. Обогреватель заднего стекла;
  2. Омыватели и стеклоочистители передних осветительных приборов, при их наличии;
  3. Звуковой сигнал (в новых моделях устанавливается перемычка, так как используется специальное внешнее реле);
  4. Вентилятор охлаждения (в новых моделях установлена перемычка);
  5. Дальний свет;
  6. Ближний свет.
Читать еще:  Какая мощность у стартера

Предохранители (F)

В ВАЗ 21074 используются вставки на номинальный ток 8 и 16 ампер. Кроме F5 и F7, все остальные рассчитаны на ток 8А.

  1. Цепи управления обогревателем заднего стекла, ламп в фонарях заднего хода, вентилятора печки.
  2. Электрооборудование очистителя и омывателя лобового стекла, передних наружных осветительных приборов;
  3. Запасной;
  4. Запасной;
  5. Силовая часть обогревателя заднего стекла;
  6. Разъемы прикуривателя и подключения переносной лампы;
  7. Цепи звукового сигнала, вентилятора охлаждения радиатора системы охлаждения;
  8. Цепи сигнализации поворотов при включении в режиме аварийки;
  9. Защита регулятора напряжения в цепях генератора;
  10. Аналогично F8, но при работе в штатном режиме указателей поворотов. Контрольные приборы на панели, сигнализация уровня топлива в баке, давления масла в двигателе, включения ручника и уровня жидкости в расширительном бачке тормозной системы;
  11. Цепи ламп стопов и плафона освещения в салоне;
  12. Освещение в правом переднем фонаре;
  13. Освещение в левом переднем фонаре, сигнализация включенного состояния дальнего света;
  14. Левая лампа передних габаритов, задних габаритов с правой стороны, освещение номера, освещения моторного отсека;
  15. Правая лампа передних габаритов, задних габаритов с левой стороны, освещение приборной панели;
  16. Ближний свет фар (правая сторона);
  17. Ближний свет фар (левая сторона);

Следует помнить, что зачастую неисправности автомобиля, связанные с его электрооборудованием, устраняются путем банальной замены плавкой вставки. Поэтому настоятельно рекомендуется иметь под рукой запасные плавкие вставки используемых номиналов. Эта рекомендация справедлива для всех без исключения автомобилей.

Блок предохранителей ВАЗ 2107 инжектор

Во многих случаях отказ определенных систем автомобиля связан с перегоранием предохранителей, отвечающих за работу этих систем. Каждый автовладелец должен знать где находиться блок предохранителей ВАЗ 2107 и располагать сведениями о том, какой предохранитель отвечает за определенную систему автомобиля, уметь правильно его заменить.

Расположение блоков реле и предохранителей

Расположение предохранителей ваз 2107 и реле находится в подкапотном пространстве его артикул 2107-3722020-10. Он находится в доступном месте. В инжекторных автомобилях устанавливается дополнительный блок реле и предохранителей, которые обслуживают электронный блок управления двигателя. Он располагается под бардочком.

В автомобилях ранних годов выпуска основной блок реле и предохранителей имеет иную конструкцию и расположение элементов.

Нумерация, номиналы и назначение предохранителей

Каждый из предохранителей в ВАЗ 2107 может обслуживать одну или несколько электрических цепей автомобиля. В случае выхода предохранителя из строя на конкретное устройство или систему автомобиля (либо несколько) не поступает питающее напряжение. В результате этого конкретное устройство теряет неработоспособность.

Не всегда выход из строя предохранителя является причиной неисправности. Во многих случаях перегорание предохранителя является следствием неисправности узла или системы. К таким случаям относятся:

  • короткое замыкание электропроводки автомобиля;
  • подгорание контактов и разъемов;
  • износ бензонасоса, электродвигателей приводов систем автомобиля (стеклоочистителя, вентилятора);
  • неисправность электронного блока управления двигателем.

В случае отказа какой либо из систем автомобиля согласно приведенной ниже таблице и схеме расположения предохранителей определяют номер предохранителя, его расположение в блоке. Если данный предохранитель отвечает за несколько систем, следует проверить работоспособность другой системы. Если она работает корректно, скорее всего, предохранитель исправен, и проблема не в нем. После этого с помощью мультиметра или другого измерительного оборудования производят проверку работоспособности предохранителя методом измерения его сопротивления (прозвонки).

Прозвонку предохранителя следует делать только на демонтированном (вынутом) предохранителе. Сопротивление исправного предохранителя близко к нулю. В большинстве типов предохранителей нить его рабочей области видима на просвет либо находится вне корпусной части. Можно проверить предохранитель визуальным методом, однако нередки случаи ошибочного контроля, когда рабочая область имеет микротрещину.

Блок предохранителей ВАЗ 2107

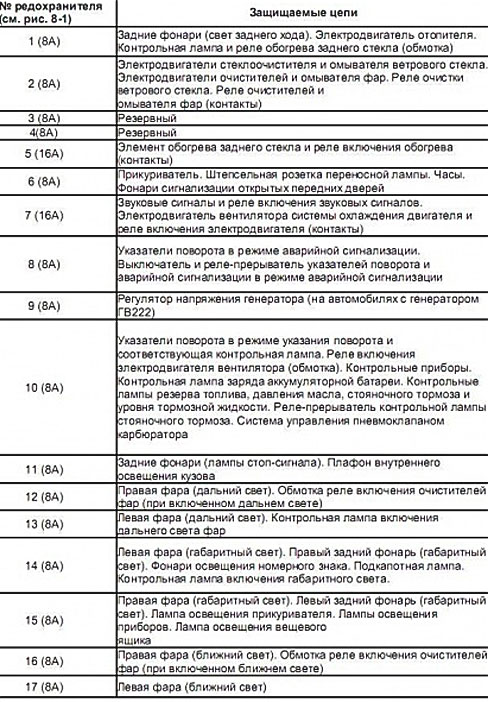

Таблица 1. Назначение предохранителей ваз 2107 (подкапотный блок):

Предохранители ваз 2107, какой за что отвечает

Реле на блоке предохранителей

Реле блока предохранителей и реле ВАЗ 2107 расположены в одном блоке с предохранителями. Их назначение:
