Подключение стартера ваз 2110 инжектор

Содержание

Подключение стартера ваз 2110 инжектор





Содержание:
Руководство по эксплуатации, техническому обслуживанию
и ремонту автомобиля ВАЗ 2110, 2111, 2112

Устройство, описание, схема стартера ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

стартер от разрушения.
После того, как водитель отпускает ключ замка зажигания, на вывод тягового реле стартера перестает поступать управляющие напряжение, электромагнитное поле, удерживающее якорь, исчезает. Рычаг привода под воздействием пружины перемещает привод стартера назад и выводит ведущую шестерню из зацепления с венцом маховика. Одновременно с этим размыкаются силовые контакты, подающие ток к обмоткам двигателя стартера.

ПРЕДУПРЕЖДЕНИЕ
Стартер — самый мощный потребитель электрической энергии на автомобиле. При запуске двигателя ток, потребляемый стартером, может достигать более 400 А. Поэтому все электрические соединения между аккумуляторной батареей и стартером должны иметь хороший и надежный контакт.

ПОЛЕЗНЫЙ СОВЕТ
Не включайте стартер более чем на 15 с. Между попытками запуска двигателя делайте паузу 20-30 с. Если двигатель не заводится после трех попыток, необходимо выяснить, в чем причина и устранить ее.

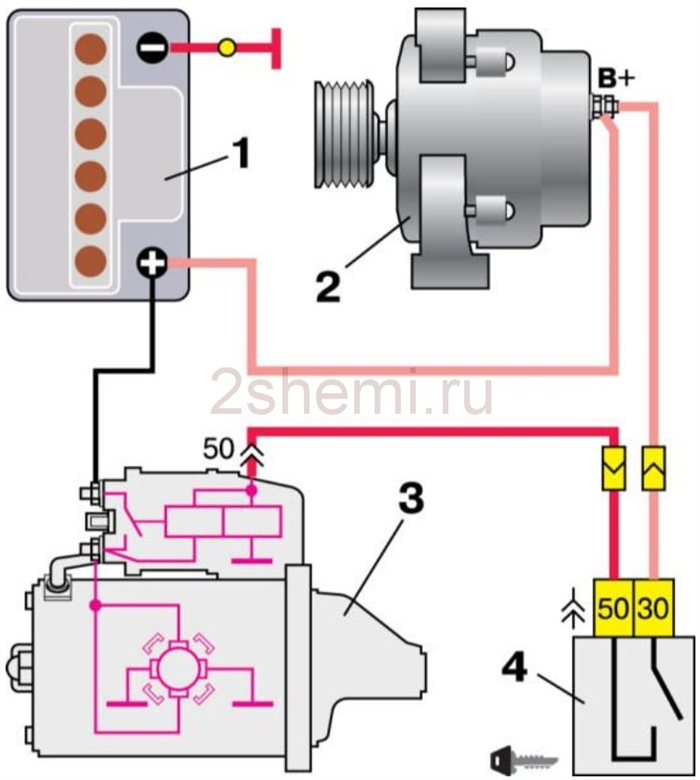

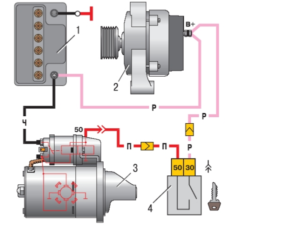

Схема электрических соединений стартера ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:
1 — аккумуляторная батарея; 2 — генератор; 3 — стартер; 4 — выключатель (замок) зажигания

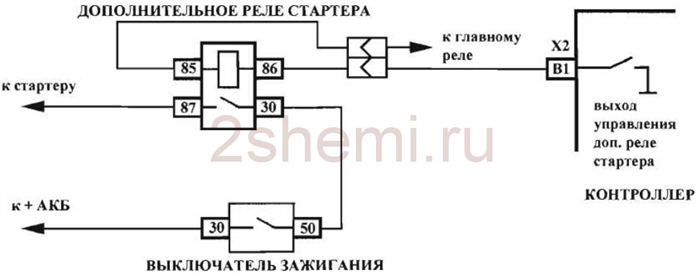

Примечание. На автомобилях последних лет выпуска в цепь стартера (между тяговым реле и выключателем зажигания) устанавливается дополнительное реле.

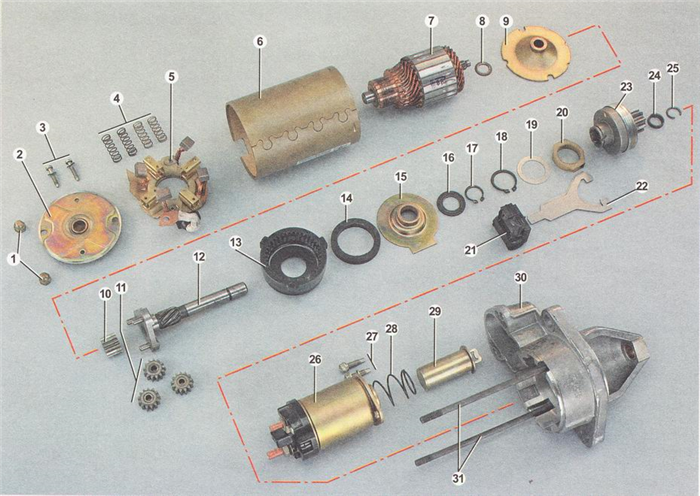

Детали стартера ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:
1 — гайки крепления задней крышки; 2 — задняя крышка; 3 — винты крепления щеточного узла; 4 — пружины щеток; 5 — щеточный узел; 6 — статор (с магнитами); 7 — якорь; 8 — упорная шайба; 9 — опора вала якоря; 10 — центральная шестерня редуктора; 11 — планетарные (сателлитные) шестерни редуктора; 12 — вал привода; 13 — внешняя шестерня редуктора с внутренними зубьями; 14 — уплотнительное кольцо; 15 — опора вала привода; 16 — упорная шайба; 17 — стопорное кольцо вала привода; 18 — стопорное кольцо муфты рычага привода; 19 — шайба; 20 — муфта рычага привода; 21 — опора рычага привода; 22 — рычаг привода; 23 — привод; 24 — кольцо ограничения хода привода; 25 — запорное кольцо ограничителя; 26 — тяговое реле стартера; 27 — винты крепления тягового реле; 28 — возвратная пружина; 29 — сердечник тягового реле; 30 — передняя крышка; 31 — стяжные шпильки

Полезные советы автомобилисту

Пошаговое подключение стартера на ВАЗ-2110

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

В любом стартере имеется главных 40-60 деталей, к ним относятся:

  • бендикс;
  • реле втягивания;
  • двигатель постоянного тока электрический.

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Читать еще:  Солярис не заводится стартер

Какие функции выполняет реле:

  1. Защищает стартер от замыкания контактов в зажигании.
  2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  3. Обеспечивает разгрузку контактов в замке зажигания.

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

  1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
  2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
  3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
  4. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

  • провод сечением 1,5 м 2 ;
  • разъем вида «мама» в количестве 5 штук;
  • разъем вида «папа» в количестве 1 штуки;
  • реле с 4-мя контактами и металлическим ушком;
  • кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения стартера ВАЗ

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

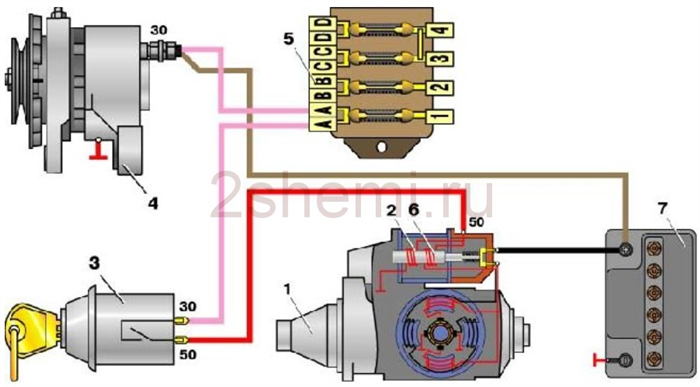

Схема соединений стартера ВАЗ 2101

  1. стартер;
  2. удерживающая обмотка тягового реле;
  3. выключатель зажигания;
  4. генератор VAZ 2101;
  5. блок предохранителей;
  6. втягивающая обмотка тягового реле;
  7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

  1. генератор;
  2. аккумуляторная батарея;
  3. шунтовая катушка обмотки статора;
  4. стартер VAZ 2105;
  5. сериесная катушка обмотки статора;
  6. удерживающая обмотка тягового реле;
  7. втягивающая обмотка тягового реле;
  8. реле включения стартера;
  9. монтажный блок;
  10. выключатель зажигания.

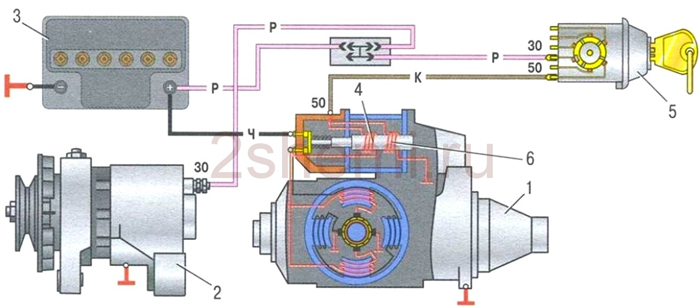

Схема подключения стартера ВАЗ 2106

  1. стартер;
  2. генератор;
  3. аккумуляторная батарея;
  4. втягивающая обмотка тягового реле;
  5. выключатель зажигания;
  6. удерживающая обмотка тягового реле

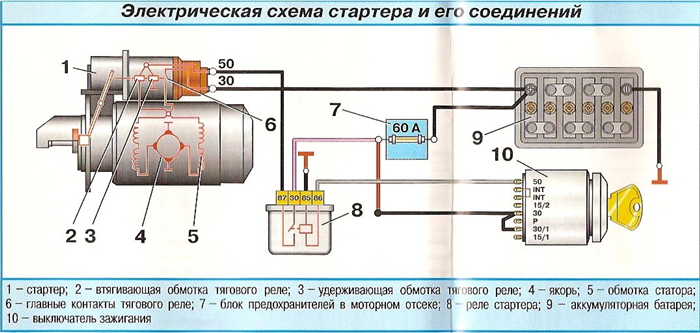

Схема стартера ВАЗ 2108, 2109, 21099

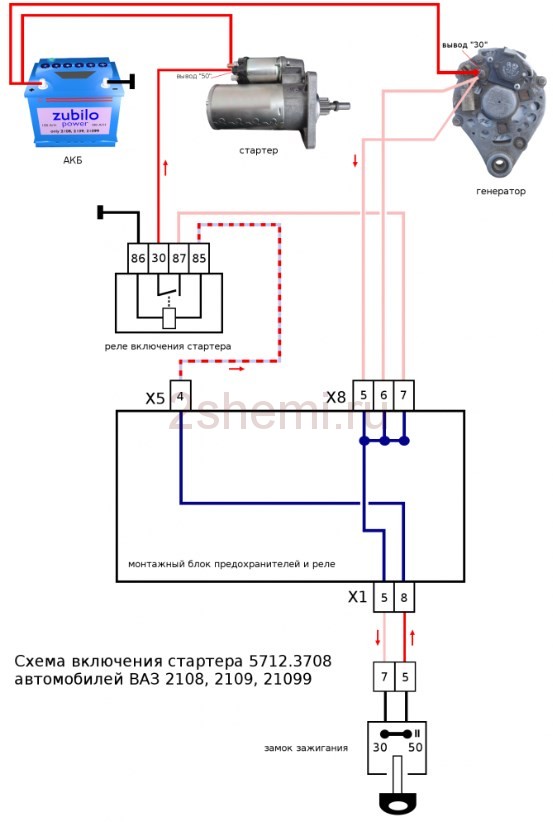

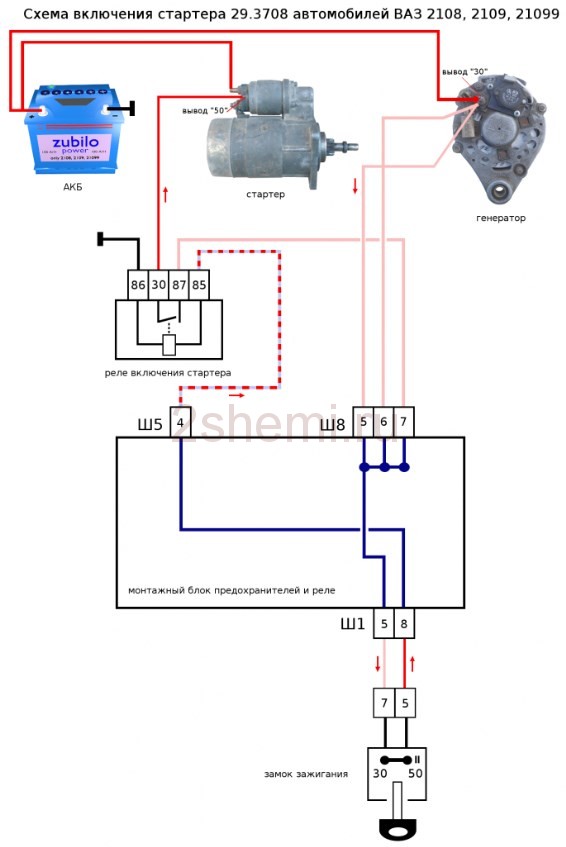

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

Читать еще:  Может ли стартер садить аккумулятор

В электрической цепи стартера применяется реле включения 111.3747-10.

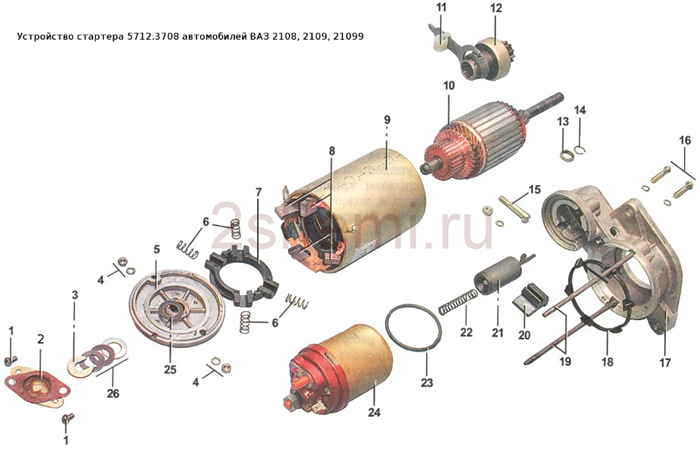

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

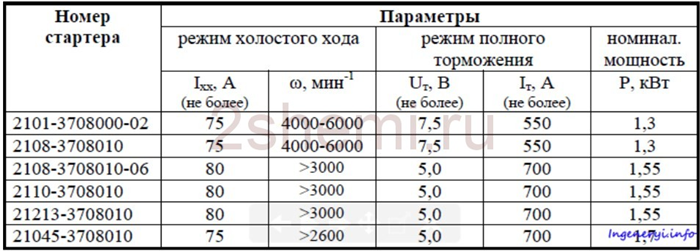

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания

Схема подключения стартера 2113, 2114, 2115

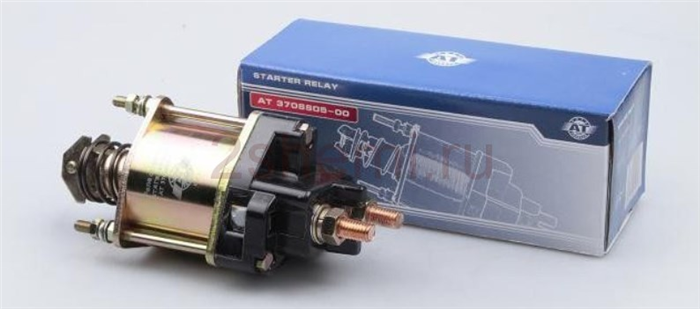

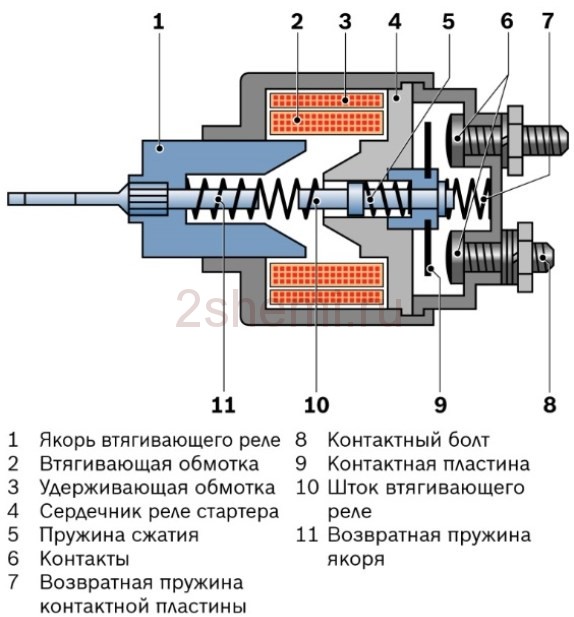

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

  • Защищает стартер от замыкания контактов в зажигании.
  • С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  • Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Выбор и подключение стартера на ВАЗовской «Десятке»

Автомобильная система зажигания состоит из многих узлов и механизмов, позволяющих обеспечить нормальный запуск и работу силового агрегата. На автомобиле ВАЗ 2110 стартер представляет собой узел, при поломке которого запуск двигателя будет невозможен. Подробнее об этом устройстве, а также его установке вы сможете узнать из этого материала.

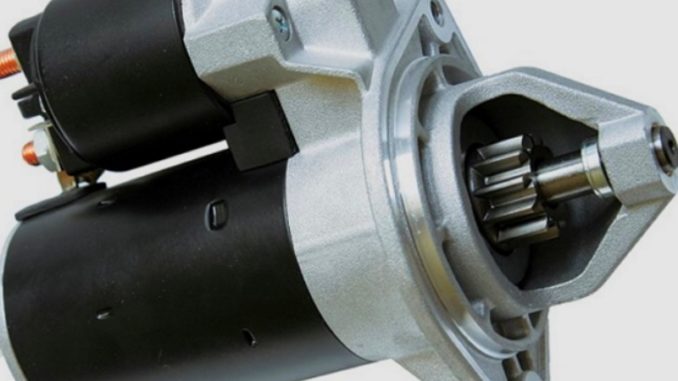

Характеристика стартера ВАЗ десятой модели

Перед тем, как установить новый стартер на ВАЗ 2110 и осуществить ее подсоединение, давайте разберемся с основными характеристиками. Рассмотрим место расположения и устройство стартера ВАЗ 2110.

Место расположения и предназначение

Для запуска двигателя транспортного средства нужен поворот коленвала. Коленчатый вал проворачивается в результате включения стартера, который, фактически, представляет собой электромотор постоянного тока. Мощность этого электродвигателя определяется минимальной частотой вращения коленвала, а также моментом сопротивления его повороту. Несмотря на свои небольшие размеры, узел выполняет функции, которые дают возможность осуществить вращение маховика, что необходимо для движения поршней агрегата. Что касается места установки, то если смотреть на автомобиль спереди, лицом к двигателю, то узел расположен с правой стороны моторного отсека, напротив водительского кресла.

Читать еще:  Стартер для калины 8 клапанной

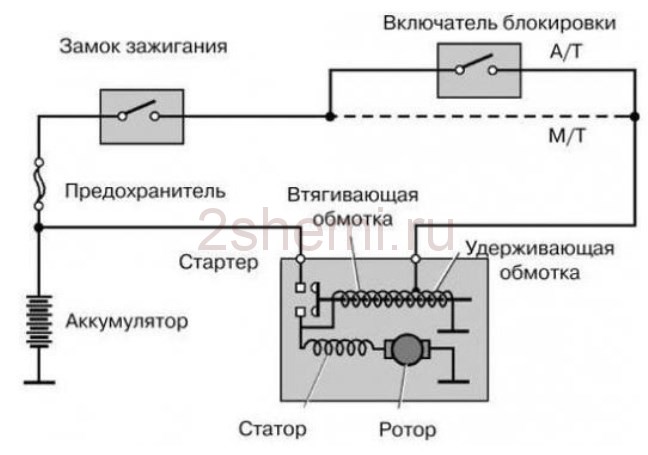

Схема подключения механизма

Устройство и принцип работы узла

На автомобилях ВАЗ 2110 инжектор стартерный узел состоит из множества различных компонентов, при работоспособности которых устройство будет хорошо работать.

Основные компоненты механизма:

  • обмотка устройства;
  • якорь;
  • втягивающая и удерживающая обмотки;
  • тяговое реле;
  • щетки стартера ВАЗ 2110, при износе которых, кстати потребуется ремонт механизма.

Более подробно устройство и схема стартера ВАЗ 2110 приведены в конце статьи.

Что касается принципа функционирования, то работа узла осуществляется в несколько этапов:

  • компонент привода стартерного узла привод шестеренку на валу якоря в зацепление с зубчатой частью маховика;
  • далее, происходит вращение этого вала, вместе с ним вращается и шестеренка, которая впоследствии осуществляется поворот коленвала мотора через маховик, таким образом способствуя запуску агрегата;
  • после того, как мотор запустился, компонент привода должен вывести шестеренку механизма из зацепления с зубчиками маховика.

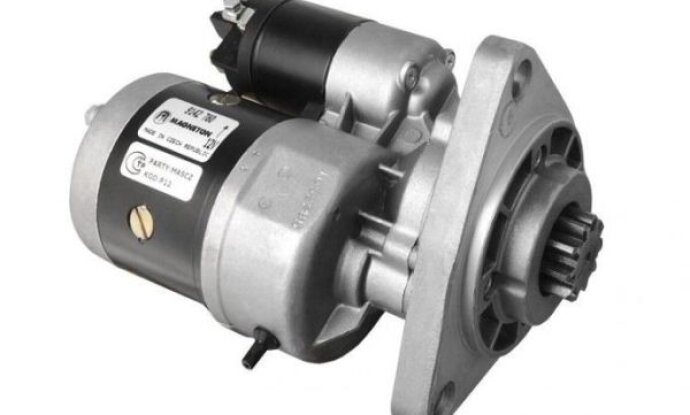

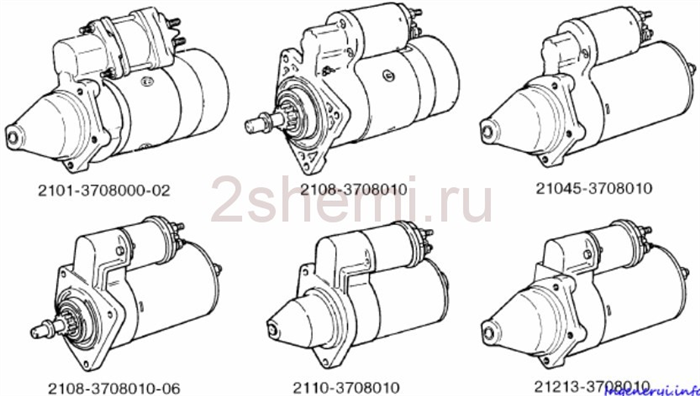

Какой стартер лучше поставить?

Если узел на вашем автомобиле вышел из строя, то вам придется либо его ремонтировать, либо менять на работоспособный. В случае проведения замены перед вам наверняка встанет вопрос — какой стартер лучше поставить? На сегодняшний день на «десятках» может использоваться два вида устройств — с редуктором и без него. Редукторный узел представляет собой устройство с небольшим по размерам электродвигателем и меньшим током. От обычных механизмов он отличается более высоким пусковым моментом, мощностью, его вес значительно выше, а стартовая способность — лучше (автор видео о ремонте устройства в домашних условиях — канал CompsMaster).

Кроме того, редукторные устройства менее прихотливы в обслуживании, а как показывает практика, ресурс их эксплуатации более высокий. Механизмы такого типа позволяют обеспечить прокручивание коленвала даже в том случае, если аккумуляторная батарея машины будет разряжена. Но следует отметить, что длительное применение такого стартерного узла может привести к его более ускоренному выходу из строя. Одной из «болезней» редукторных узлов является вращающая шестеренка, которая, как правило, выходит из строя раньше других элементов.

Если говорить о традиционных стартерных механизмах без редуктора, то в данном случае сам узел передает поступательное движение на шестеренки. Такие устройства имеют более простую конструкцию и без проблем поддаются ремонту в случае поломки, это преимущество считается основным, если сравнивать с редукторными механизмами. Тем не менее, специалисты все же рекомендуют остановить свой выбор на редукторных узлах, поскольку они более долговечны и в целом работают надежнее.

Инструкция по подключению своими руками

Итак, если вы решили установить новый механизм, то для начала вам необходимо будет демонтировать старый.

Как правильно снять и установить новое устройство, какая его схема включения, читайте ниже:

  1. Для начала заглушите двигатель и выключите зажигание. Затем откройте моторный отсек и отключите аккумулятор. Все ремонтные работы, связанные с электрической частью, должны выполняться на обесточенной электрической сети авто. Если аккумулятор будет не отключен во время демонтажа, то это может привести к перепадам напряжения в системе, что может привести к выходу из строя стартерного механизма или другого электрооборудования.
  2. Когда аккумулятор будет отключен, вам необходимо будет произвести демонтаж защиты картера силового агрегата. Чтобы сделать это, залезьте под днище авто и выкрутите все болты, которые фиксируют защиту, после чего снимите ее, а болты положите неподалеку, чтобы не потерять.

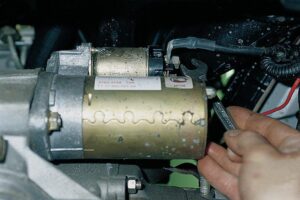

  3. Теперь можно приступить к демонтажу элемента. Для этого сначала найдите, где стоит устройство. В первую очередь вам нужно открутить гайку верхнего фиксатора механизма. Выкрутите ее гаечным ключом и отложите в сторону.
  4. Следующий шаг лучше осуществлять под днищем авто. Залезьте под низ транспортного средства и отключите кабель, который подключается к клемме тягового реле. Если соединение плохое, на нем имеются следы ржавчины или окисления, то на этом же этапе произведите очистку контактов, для этого можно использовать строительную железную щетку.
  5. После того, как эти действия будут выполнены, нужно выкрутить гайку и отключить кабель, который подведен к контактному винту тягового реле.
  6. Далее, вам остается только выкрутить гайку, которая расположена на нижнем фиксаторе механизма. Теперь вы можете демонтировать стартерное устройство и произвести замену на более функциональное и работоспособное. Дальнейшая установка осуществляется в обратной последовательности, не забудьте подключить все гайки и болты. Перед подключением проводов проверяйте качество контактов, чтобы предотвратить возможные проблемы в будущем.

Фотогалерея

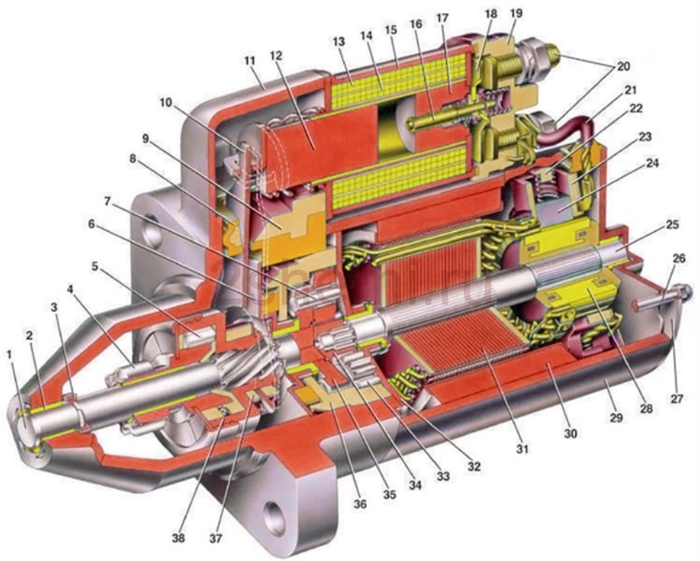

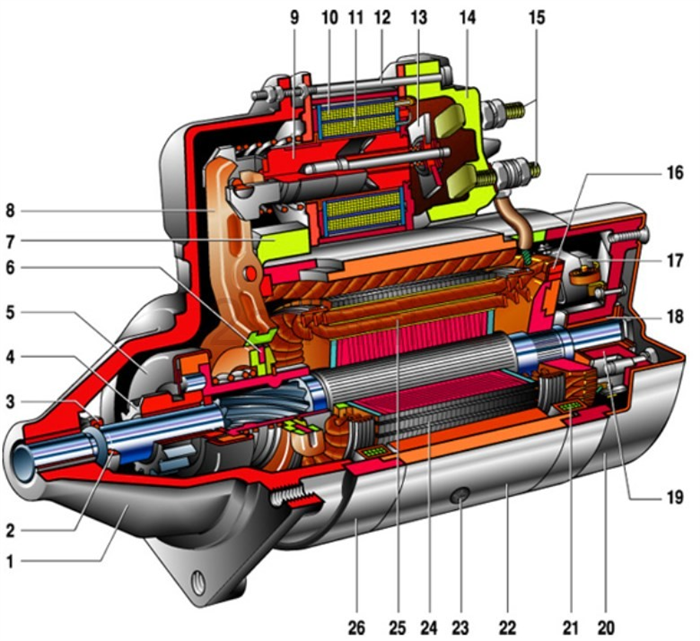

Как мы пообещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составляющих компонентов конструкции.

Видео «Разборка стартера в домашних условиях»

Наглядная инструкция по разборке механизма своими силами представлена на видео ниже (автор ролика — канал stas di).
