Ваз 2106 схема ближнего света

Содержание

Электрическая система автомобиля ВАЗ 2106

Развитие автомобильных транспортных средств тесно связано с эволюцией человечества. Становление транспорта развивалось медленно, так как самоходный автомобиль — это сложный комплекс механических и электрических элементов, где основные компоненты сгруппированы: кузов, ходовая часть, двигатель и электропроводка, работающие в полном согласовании друг с другом. Дизайн и устройство данных подсистем обеспечивают эффективное функционирование автомобиля, используя конструктивные особенности элементов и их назначение.

Схема электрического оборудования автомобиля ВАЗ 2106

Автомобиль ВАЗ 2106 являлся настоящей кульминацией многолетних новаторских исследований и разработок. Это машина с надёжными механическими и электрическими устройствами. При разработке ВАЗ 2106 специалисты Волжского автомобильного завода руководствовались техническим заданием на обновление и модернизацию предыдущих моделей до европейских стандартов качества. Внося изменения в экстерьер, советские конструкторы разработали новый дизайн задних фонарей, боковых указателей поворота и иных элементов. В эксплуатацию на отечественные дороги самый популярный и массовый автомобиль ВАЗ 2106 вышел в феврале 1976 года.

Помимо перемен в подвеске и модификации двигателя, специалисты уделили внимание электрической проводке в автомобиле, представляющей систему цветных проводов, уложенных бок о бок и связанных вместе изоляционной лентой. Электрическая цепь является частью транспорта и включает в себя цепь, предназначенную для работы двигателя и цепь для передачи электрической энергии к потребителям освещения:

  • система запуска мотора;
  • элементы заряда аккумулятора;
  • система зажигания топливной смеси;
  • элементы наружного и салонного освещения;
  • система датчиков на панели приборов;
  • элементы звукового оповещения;
  • блок предохранителей.

Электрическая система автомобиля представляет собой замкнутую цепь с независимым источником питания. Ток протекает по кабелю от батареи к питаемому компоненту, возвращается ток к батарее через металлический корпус автомобиля, подключённый к аккумулятору толстым кабелем. Тонкие провода используются для аксессуаров и реле, требующих малой мощности.

Используя современные наработки дизайна и эргономики расположения органов управления, специалисты завода дополнили конструкцию ВАЗ 2106 аварийной сигнализацией, подрулевым управлением дворниками и омывателем лобового стекла. Для эффективного отображения технических показателей панель приборов оборудовали реостатом освещения. Низкий уровень тормозной жидкости определяла отдельная контрольная лампа. Люксовые комплектации модели снабжались радиоприёмником, обогревом заднего стекла и красным противотуманным фонарём под задним бампером.

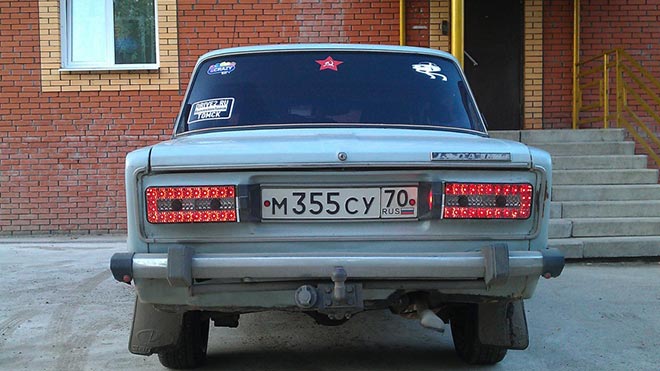

Впервые на моделях советского автопрома задние фонари объединены в единый корпус с указателем поворота, габаритным огнём, стоп-сигналом, огнём заднего хода, катафотом, конструктивно скомбинированными с освещением номерного знака.

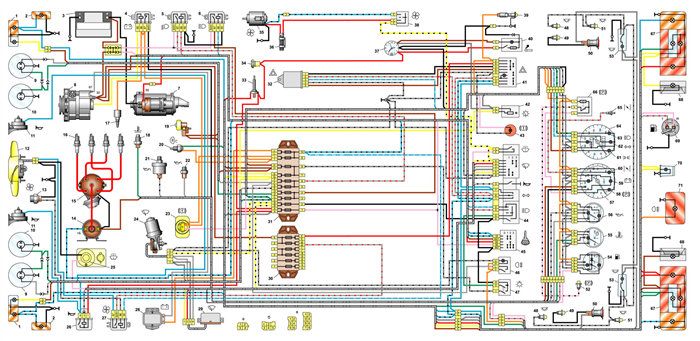

Схема проводки ВАЗ 2106 (карбюратор)

Через автомобиль проходит сложная сеть проводов. Чтобы избежать путаницы, каждый провод, подключаемый к отдельному элементу, имеет различное цветовое обозначение. Для отслеживания проводки вся схема отражается в руководстве по обслуживанию автомобиля. Пучок проводов растянут по всей длине кузова от силового агрегата до багажного отделения. Схема подключения электрооборудования проста и понятна, требуя пояснений при возникновении проблем с идентификацией элементов. Цветовая маркировка используется для облегчения процесса коммутации электрических потребителей, подробное подключение которых указано в схемах и руководствах.

Таблица: описание электрической схемы

Система электрооборудования выполнена по однопроводной схеме, где отрицательные клеммы источников потребления электроэнергии соединены c кузовом автомобиля, выполняющим функцию «массы». Источниками тока являются генератор переменного тока и аккумуляторная батарея. Запуск двигателя обеспечивает стартер с электромагнитным тяговым реле.

Для работы силового агрегата с карбюратором используется механическая система электрического зажигания. Порядок функционирования системы начинается с создания магнитного поля внутри сердечника катушки зажигания, образующего резервуар для энергии, которая будет использоваться для возбуждения искры на свечах зажигания через провода высокого напряжения.

Активация всего процесса запуска электрической схемы начинается с замка зажигания и контактной группы, управляющих системой зажигания автомобиля, системой освещения и световой сигнализацией.

Основными приборами наружного освещения являются фары ближнего и дальнего света, указатели поворота, задние фонари и освещение регистрационного знака. Для освещения салона используются два плафона. Кроме того, имеются дверные выключатели на стойках передних и задних дверей. Электропроводка щитка приборов включает комплекс элементов для оповещения водителя о техническом состоянии автомобиля: тахометр, спидометр, указатели температуры, уровня топлива и давления масла. Для освещения панели приборов в ночное время используются шесть контрольных ламп.

Основные характеристики схемы электрической проводки:

  • активация электрической цепи через замок зажигания;
  • коммутация потребителей тока через блок предохранителей;
  • соединение ключевых узлов с источником электроэнергии.

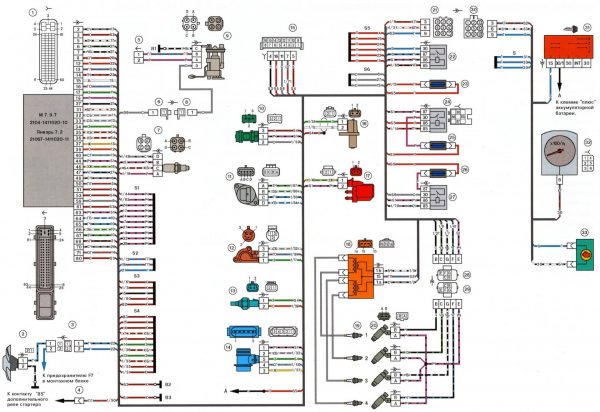

Схема проводки ВАЗ 2106 (инжектор)

Недостатком механической системы зажигания с карбюраторным двигателем является использование точек прерывания низковольтного тока на первичной обмотке катушки зажигания. Механический износ контактов на кулачке распределителя, их окисление и выгорание контактной поверхности от постоянного искрообразования. Постоянная регулировка для компенсации износа контактных выключателей исключает механические изменения. Мощность искрового разряда зависит от состояния контактной группы, а плохое искрообразование приводит к снижению эффективности двигателя. Механическая система не способна обеспечить достаточный срок службы компонентов, ограничивая мощность искры и частоту вращения двигателя.

Таблица: описание электрической схемы инжектора

Для решения проблем системы механического зажигания внедрено электронное зажигание. В исходных системах контактные выключатели заменил датчик, использующий эффект Холла и реагирующий на вращающийся магнит на распределительном вале. На новых автомобилях удалили механическую систему зажигания, заменив её на электронную систему без движущихся частей. Система полностью контролируется бортовым компьютером. Вместо распределителя зажигания, внедрён модуль зажигания, обслуживающий все свечи зажигания. Вместе с развитием транспортных технологий автомобильные средства снабдили системой впрыска топлива, требующей точного и мощного образования искрового разряда.

Инжекторная система на ВАЗ 2106 для подачи топлива устанавливалась с 2002 года. Используемая ранее механическое искрообразование не позволяла повышать эксплуатационные характеристики мотора. Обновлённая схема электроснабжения инжектора использует схему электронного контроля работы всей системы. Электронный блок (ЭБУ) управляет многими процессами:

  • впрыск топлива через форсунки;
  • контроль состояния горючего;
  • воспламенение;
  • состояние выхлопных газов.

Функционирование системы начинается с показаний датчика положения коленчатого вала, сигнализирующего ЭБУ о подаче искры на свечи. Электронная схема инжектора отличается от карбюраторной модели, предполагая включение в систему автомобиля различных электронных устройств, передающих сигналы о физических и технических параметрах. Благодаря наличию многочисленных датчиков электронная схема инжектора работает устойчиво и стабильно. После обработки всех сигналов и параметров с датчиков во внутренней памяти микроконтроллера происходит управление работой исполнительных элементов подачи топлива, моментом образования искры.

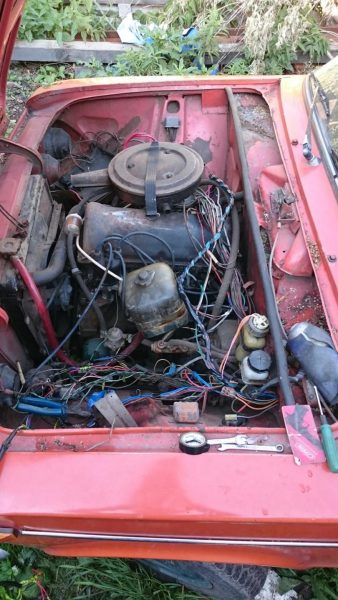

Подкапотная проводка

Основная часть электрической проводки расположена в моторном отсеке, где размещены главные элементы, электронные и механические датчики автомобиля. Значительное количество проводов снижают общий эстетичный вид мотора, опоясанный множественным количеством кабельной проводки. Для удобного обслуживания механических компонентов двигателя производитель укладывает проводку в пластиковую оплётку, исключив её перетирание о металлические элементы кузова и скрывая её в полостях кузова вне поля зрения, чтобы она не отвлекала внимание от силового агрегата.

Под капотом на двигателе размещено множество вспомогательных элементов, потребляющих или генерирующих электрическую энергию как стартер, генератор, датчики. Все приборы соединены между собой определённым образом и в порядке, отражённом на электрической схеме. Провода закреплены в безопасном и незаметном месте, что исключает их наматывание на движущиеся элементы шасси и мотора.

Читать еще:  Как улучшить фары на ваз 2107

Внутри моторного отсека размещены провода заземления, плотное соединение которых допустимо только на гладкой металлической поверхности. Надёжный контакт заземления через кузов автомобиля обеспечивает единую цепь обратного тока от минусовой клеммы аккумулятора, являющейся «массой» транспортного средства. Собранные в пучки кабели от датчиков уложены в защитный кожух, обеспечивающий изоляцию от тепла, жидкостей и радиопомех.

В систему проводки, размещённой в подкапотном пространстве, входят:

  • аккумулятор;
  • стартер;
  • генератор;
  • модуль зажигания;
  • высоковольтные провода и свечи зажигания;
  • многочисленные датчики.

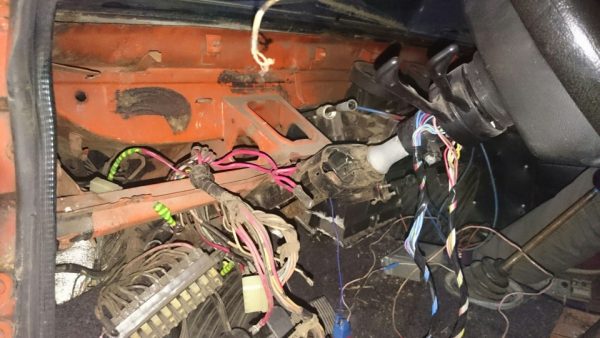

Жгут проводов в салоне

Благодаря электрическим проводам все датчики, узлы и приборная панель функционируют как единый механизм, обеспечивая единственную задачу: бесперебойная передача электрических сигналов между взаимосвязанными элементами.

В салоне расположена большая часть элементов автотранспортного средства, обеспечивающих управление процессами, контроль их выполнения и диагностику технического состояния датчиков.

Органы управления автомобильных систем, расположенные внутри салона, включают:

  • панель контрольно-измерительных приборов и её подсветку;
  • внешние осветительные элементы дорожного полотна;
  • сигнализаторы поворота, остановки и звукового оповещения;
  • салонное освещение;
  • прочих электронных помощников как стеклоочистители, отопитель, радио и навигационная система.

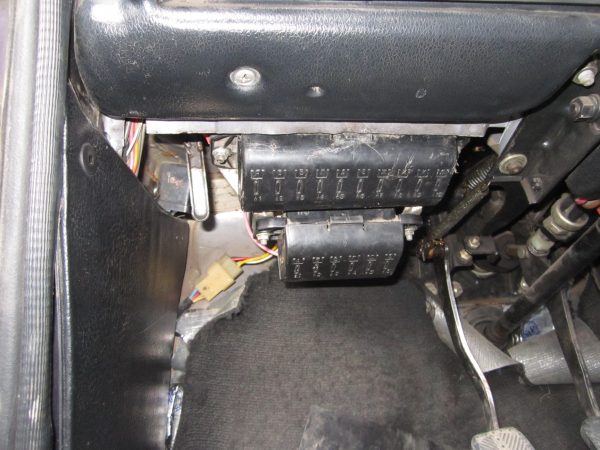

Жгут проводов в салоне обеспечивает подключение всех элементов автомобиля через блок предохранителей, который независимо от количества приборов является основным элементом электрической проводки в салоне. Блок предохранителей, расположенный слева от водителя под торпедой, нередко вызывал серьёзные нарекания со стороны владельцев ВАЗ 2106.

При потере физического контакта любого провода предохранители перегреваются, сжигая плавкую вставку. Этот факт являлся наличием проблемы в электрической цепи автомобиля.

Ваз 2106 схема ближнего света

Версия 24.10.16 beta

Переезд сайта на новый домен .

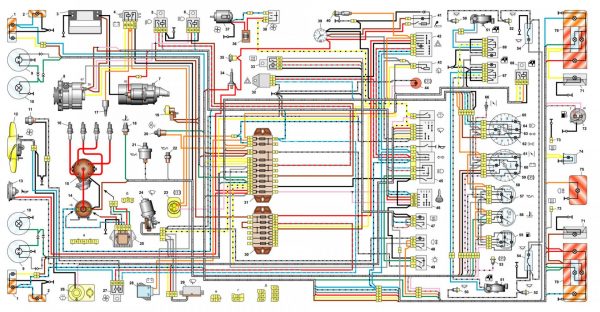

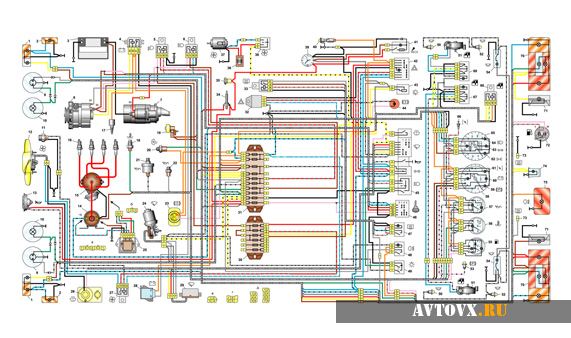

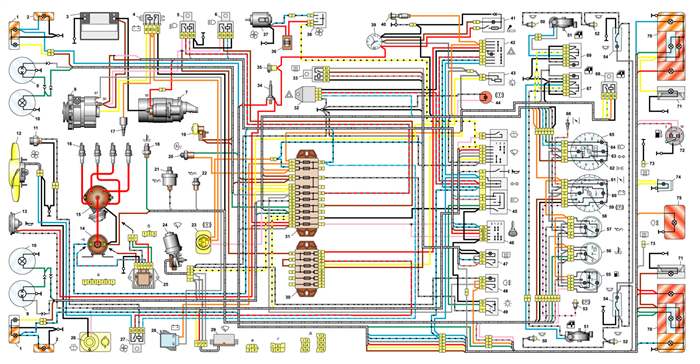

Электрическая схема автомобиля ВАЗ 210 6


1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.


1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Читать еще:  Накладка противотуманной фары ваз 2114

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Особенности фар на ВАЗ 2106 и схемы подключения передних и задних фонарей

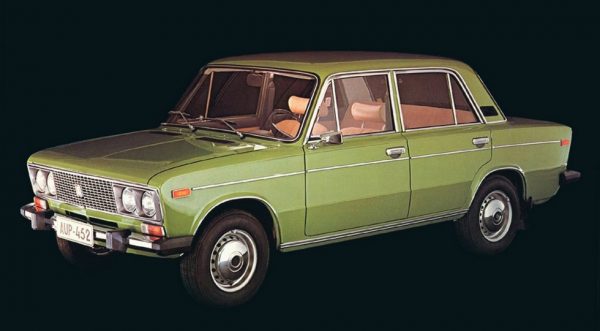

После 30 лет производства в 2006 году с конвейера сошел последний экземпляр популярного в СССР автомобиля ВАЗ 2106. «Шестерка», как и предыдущие модели Жигулей, создавалась на базе «Фиат», автомобиль имел аналогичную конструкцию оптики, которая располагалась в обновленном блоке. Штатные фары ВАЗ 2106 сегодня не выпускаются, им на замену пришли альтернативные источники света, новые лампочки и стекла.

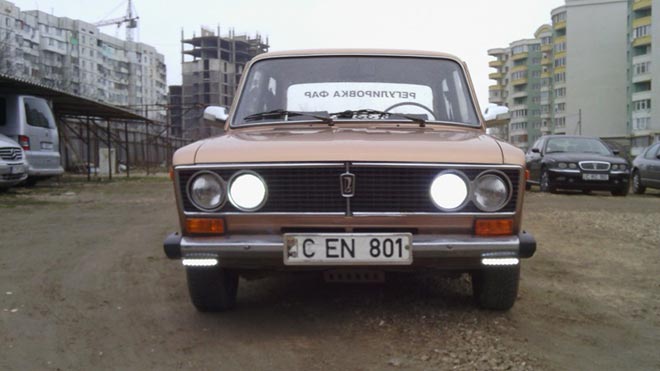

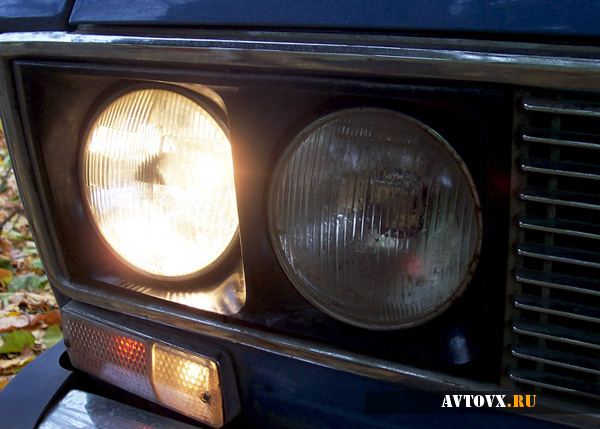

Какие фары используются на ВАЗ 2106

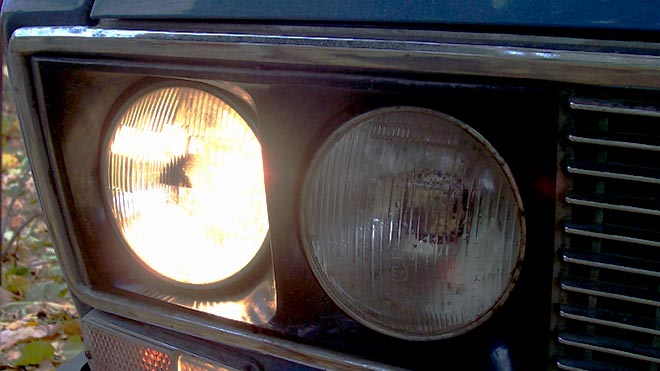

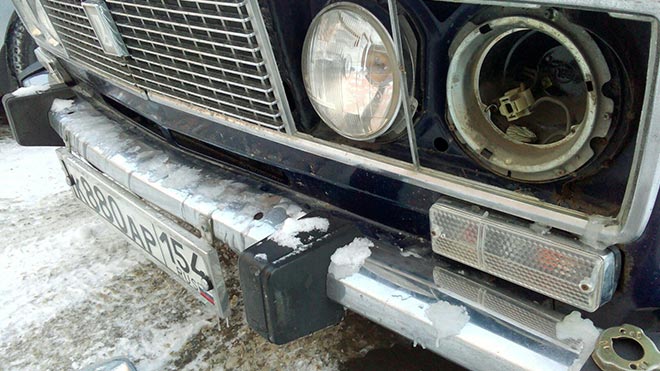

Головная оптика на ВАЗ 2106 представляет собой блок, в котором расположены две фары: дальний свет и ближний. Лампочка ближнего света установлена ближе к краю кузова. Элементы имеют раздельное подключение и переключаются механически через кнопку или рычаг в салоне. Штатно для Жигулей использовались галогеновые лампы с цоколем Н4 на 12 Вольт, мощностью 60/55 Вт.

Галогеновые лампы остаются самыми востребованными и сегодня, многие при замене используют современные образцы оптики от Бош или Осрам. Следует учитывать, что согласно правилам эксплуатации освещения для ВАЗ 2106 в фары можно устанавливать только галогеновые лампы.

Биксенон

Многие водители решаются на замену штатных галогеновых ламп на современные биксеноны. Главное отличие стандартной ксеноновой от биксеноновой лампы в том, что биксенон используется для дальнего и ближнего света, меняя яркость и длину светового потока в зависимости от угла наклона защитной шторки в блоке фары.

При монтаже ксеноновой лампы потребуется переоборудовать корпус фары и установить блок розжига. Принцип работы основан на свечении газовой смеси после поступления высокочастотного импульса, в конструкции нет стандартной нити накаливания.

Ксеноновые лампы более практичны в сравнении с галогенными, имеют увеличенный на 200 % срок эксплуатации, дают ровный белый свет, приближенный к дневному, термоустойчивы.

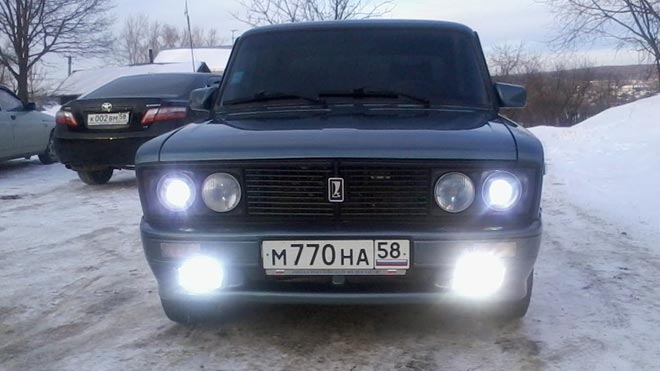

Тюнинг предполагает замену как всех четырех ламп головного освещения, таки и установку двух комплектов. По уровню освещения две биксеноновых фары обеспечивают весь спектр освещения автомобиля. Рассеиватель покрывают хром-краской.

Светодиодные лампы

Как альтернативу ксенону используют светодиодные блоки. Для комплектации ВАЗ самыми востребованными считаются комплекты Sho-Me G1.2 H4 30W. В корпус фары монтируются по три блока светодиодов, которые обеспечивают головное освещение. Преимущество светодиодных фар в сравнении со штатной оптикой:

  • элементы виброустойчивы;
  • для каждого блока установлена влагозащита;
  • на 50 % дешевле, чем ксеноновые лампы;

Главным преимуществом светодиодного освещения перед ксеноновым остается качество. Луч дальнего света не ослепляет водителей встречного транспорта, легко корректируется. Из недостатков светодиодов отмечают высокое энергопотребление.

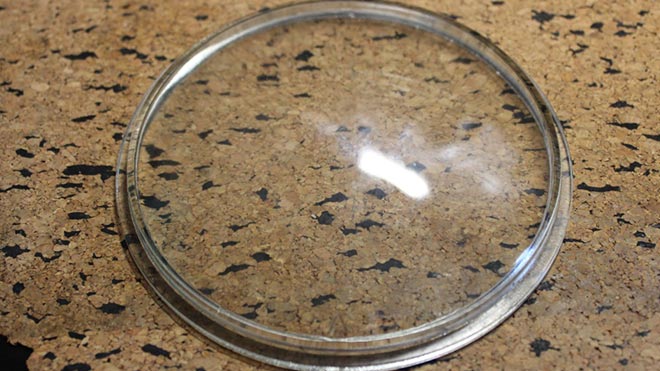

Стекла

При переоборудовании заводских блоков фар вместо каленых, тяжелых стекол используют акриловые или поликарбонатные элементы. При выборе следует учитывать диаметр нового стекла, подгоняя его под размер штатных блоков.

Акриловые фары изготавливаются путем термоусадки, используя в качестве матрицы старое стекло. Минимальная толщина новой фары из оргстекла — 4 мм. Преимущества акрилового блока — низкая стоимость, возможность изготовить в мастерской. К недостаткам относится быстрый износ детали. Акрил быстро покрывается микротрещинами после удара гравием, вылетевшим из под колес впереди идущего транспорта, теряет прозрачность после перегрева. Рекомендуется дополнительно защищать фары бронированной пленкой.

Поликарбонатные фары в два раза легче, чем стекло, отличаются повышенной стойкостью к механическим повреждениям. В сравнении с акриловыми, поликарбонатные стекла не мутнеют со временем и не теряют светопропускной способности, устойчивы к перепадам температуры.

Неисправности и ремонт фар

Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:

  1. Перегорела сама лампочка.
  2. Вышел из строя предохранитель или блок предохранителей.
  3. Перегорание, разрыв электропровода.
  4. Окисление наконечников контактов, ток не проходит по цепи.
  5. Ослабление крепежа электропровода.
  6. Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.

На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.

Как разобрать фару

Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.

Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.

Замена лампочек

Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.

Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:

  1. Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
  2. Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
  3. Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
  4. Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
  5. Отсоединить фиксатор.
  6. Вытащить отработанную лампочку с фары.

Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.

Корректор фар и ремонт

Корректор светового потока, или проще — корректор фар, позволит отрегулировать головное освещения если у автомобиля изменился дорожный просвет за счет нагруженного багажника. В этом состоянии автомобиль наклоняется назад, свет дальних фар теряет корректировку, слепит водителей встречного транспорта и не освещает первые 10 метров перед авто. Свет ближних ламп плохо освещает обочину, рассеивается.

Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.

Очистка оптики

Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.

Внутреннее очищение необходимо проводить не реже 1 раза в 6 месяцев, желательно при замене лампочки.

Очистить от пыли внутренние части можно с помощью неабразивных средств, не содержащих спирт. Чаще используют мицеллярную жидкость для снятия лака. Необходимо вытащить лампу, залить в блок разбавленную, в соотношении 1:1, жидкость и простую воду и хорошо встряхнуть блок. Промыть чистой водой, высушить.

Если акриловые стекла потеряли прозрачность, используют полировку и лакирование.

Электрика фар

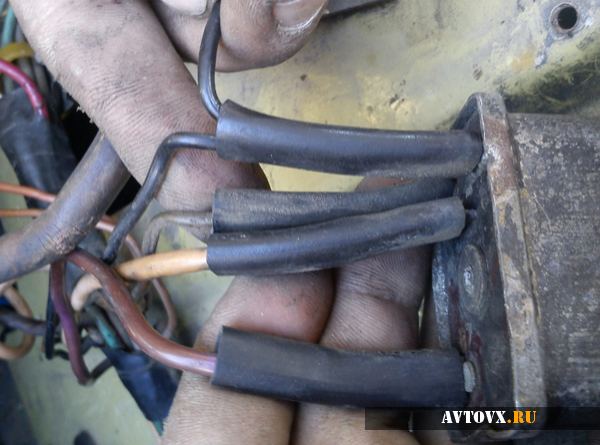

Электрическая схема подключения ламп на ВАЗ 2106 отличается простотой и надежностью. В схеме использованы только необходимые элементы цепи с минимумом датчиков и предохранителей. Проверка подачи питания проводится через прозвон электропровода вольтметром, если лампочка, реле и предохранители работают корректно, но освещение дороги отсутствует.

Читать еще:  Двигатель ваз все модели

В электросхему фар для Жигулей входят следующие элементы:

  • блоки фар;
  • аккумуляторная батарея;
  • генератор;
  • ключ зажигания;
  • блок предохранителей на каждый элемент освещения;
  • лампочка индикатора на приборной доске;
  • подрулевой переключатель на ближний/дальний свет;
  • реле ближнего/дальнего света;
  • выключатель внешнего освещения.

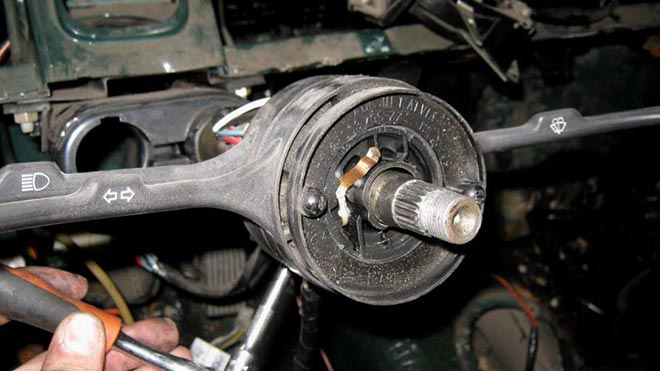

Подрулевой переключатель

Переключение ближнего света на дальний водитель проводит самостоятельно, через подрулевой переключатель. При этом сначала необходимо включить кнопку наружного освещения. Если наружное освещение неактивно, водитель может использовать дальний свет кратковременно, потянув на себя рычаг переключателя. Фары дальнего света мигают за счет того, что контакт переключателя запитан напрямую от замка зажигания.

Подрулевой переключатель крепится через хомут к кронштейну рулевой колонки и имеет три режима работы: ближний, габариты, дальний. Основной неисправностью в работе тубуса считается оплавление, окисление или перегорание контактов, трещина в корпусе.

При ремонте необходимо разбирать рулевую колонку, прозванивать проводку и просматривать контакты.

Реле фар

В электрической сети Жигулей используется реле типа 113.3747–10, на более ранних марках установлены реле ГОСТа РС-527. Блоки расположены в моторном отсеке на брызговике справа. Реле ближнего и дальнего света имеют одинаковые параметры и характеристики:

  1. Напряжение – 8 В.
  2. Расстояние между контактами — 2 мм.
  3. Максимальное сопротивление обмотки — 85 Ом.

Замыкание контактов происходит в момент включения оптики. Ремонт реле на ВАЗ 2106 не проводят, элемент простой и дешевый, замена проводится самостоятельно и занимает до 15 минут.

Настраиваем автоматическое включение фар

Для Жигулей «шестерки» не предусмотрено наличие дневных ходовых огней. С 2010 года каждый автомобиль в РФ может ездить только с включенными ДХО или фарами ближнего света при их отсутствии. Если ДХО включается автоматически при заводе мотора, то включать ближний необходимо самостоятельно. Многие автомобилисты проводят минимальное переоборудование электросхемы, чтобы ближний свет включался автоматически после завода двигателя и выключался при работающем моторе после того, как поднят ручной тормоз.

Есть несколько способов автоматизации ближнего света. Можно включить реле ближнего света в электросхему генератора, для этого используются дополнительные реле, которые размыкают и смыкают цепь в зависимости от работы генератора. Есть вариант установить дополнительный разъем, срабатывающий от работы датчика масла.

Задние фары

Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:

  • указатель поворота;
  • габарит;
  • лампочка заднего хода;
  • стоп-сигнал.

Блок закрыт стеклом или пластиком с отдельными ячейками под каждую фару. Менять лампы в задних фарах необходимо после того, как демонтирована обшивка багажника, поскольку гайка крепления рассеивателя находится в салоне. Патрон лампы освещения номерного знака расположен возле задних фар. Процесс замены лампочек в заднем блоке проходит по этапам.

  1. Придерживая одной рукой рассеиватель, открутить гайку, расположенную в багажнике.
  2. Снять рассеиватель.

Независимо от того, какую лампу необходимо поменять, габарит или стоп, все лампочки снимаются с задней фары ВАЗ 2106 одинаково.

  • Слегка нажать на лампу.
  • Повернуть против часовой стрелки.
  • Выступы на цоколе должны совпасть с зазорами в патроне.
  • Вытащить лампочку.
  • Провести замену в обратном порядке.
  • Рассеиватель, перед тем как его затягивают гайкой, всегда устанавливается в блок-фару снизу и только затем прижимается рукой по всей площади.

    Замена реле света на «шестерке» – порядок выполнения работ

    Свет «шестерки» приобретает особое значение, когда автолюбителю приходится передвигаться в условиях слабой видимости, в сложных метеорологических условиях и в ночное время. Однако любой водитель должен помнить, что дефекты системы электрического оборудования автомобиля, так или иначе, влияют на функционал силовой установки. И это, несмотря на то, что основные электроцепи защищены релейными элементами, как защищено и освещение «шестерки» предохранительные устройства которого выведены на блок предохранителей транспортного средства.

    На ВАЗ 2106 реле света фар, наряду с другими основными приборами электрического оснащения этого транспортного средства с высоким потреблением тока большого напряжения, подсоединены посредством релейных элементов. Основное предназначение реле света ВАЗ 2106, цена которых невелика, — защита контактов выключателей от энергетической перегрузки.

    Часто автолюбители спрашивают, где находится реле дальнего и ближнего света на «шестерке», и как они выглядят. Поясняем, что почти все релейные устройства, а также реле — регулятор напряжения, находятся в отсеке силовой установки. Исключение составляют реле «поворотников» и «аварийки», которые дислоцируются под комбинацией приборов в салоне автомобиля, закрытые фасадным щитком. Оба реле внешне одинаковы (их легко найти на брызговике справа по ходу движения автомобиля) и расположены рядом с реле сигнализатора зарядки АКБ.

    Электрическая схема реле света расположена ниже:

    На общей схеме электрооборудования «шестерки» видно под номером 5 — реле ближнего света ВАЗ 2106, а под номером 6 — реле дальнего света ВАЗ 2106, которые являются взаимозаменяемыми элементами. Также здесь можно увидеть интеграцию основных электронных устройств транспортного средства в общую электрическую схему снабжения автомобиля данной модификации.

    Реле дальнего и ближнего света «шестерки»

    Как уже было сказано, штатные реле дальнего и ближнего света ВАЗ 2106 абсолютно одинаковы, имеют схожие номенклатурные номера по каталогу (90.3747-10 или 113.3747-10), одного типа с реле инициации вентиляторного устройства радиатора охладительного комплекса силовой установки и могут быть заменены друг с другом.

    Для подключения реле света на ВАЗ 2106 используются устройства с номенклатурным номером 113.3747, которые установлены в блоковом устройстве монтажного типа. Аналогичные устройства инсталлированы в систему для включения ЭДГ вентиляторного устройства, обогрева кормового стекла и подачи сигнальных звуков.

    Напряжение инициации устройства при среднем температурном значении около 23 °С находится в пределах 8 В, а резистентность обмотки устройства при температуре 20°С составляет значение 85±8,5 Ом.

    Вместо изделий под каталоговым номером 113.3747 допускается применение обновленных реле дальнего и ближнего света ВАЗ 2106 90.3747-11 в пластмассовом корпусе и с увеличенными габаритами. Также допускается замена изделий 113.3747-10 с крепежным кронштейном на гаджеты с крепежом под номенклатурным значением 90.3747-10 с одинаковыми характеристиками.

    Автомобильная промышленность практикуется в выпуске реле света ваз 2106 под номенклатурными номерами 902.3747 (версия 11 — без крепления и 10 — с крепежом), используемые на инжекторных «шестерках», т.к. в устройство интегрировано добавочное сопротивление для подавления помех, подключенное параллельно релейной обмотке. У таких реле дальнего и ближнего света резистентность между разъемами «85» и «86» имеет значение 65 — 80 Ом. Они взаимозаменяемы с реле света ваз 2106
    с цифрами 113.3747.

    Порядок работы и характеристики реле дальнего и ближнего света «шестерки»

    Независимо от позиции пластмассового тумблера включения наружного освещения допускается на непродолжительное время инициировать свет дальней оптики, притянув на себя рычажок светового перелючателя, т.е. практически осуществлять сигнализацию световыми сигналами. Это происходит из — за поступления тока на контактную группу директивно от включателя зажигания, без участия переключателя наружного света.

    Обычная кондиция контактной группы – в разомкнутом виде. Замыкание контактов реле дальнего и ближнего света «шестерки» происходит при включении оптики.

    Характеристики реле света

    • Напряжение подключения реле при 20-30 °С — 8 В,
    • Зазор меж разомкнутыми контактами, мм, не менее. 0,02,
    • Сопротивление релейной обмотки при температуре 20 ° С — 5 Ом.

    Рекомендация: при поломке реле дальнего и ближнего света ВАЗ 2106 предлагается производить замену изделий целиком, т. к. ремонт экономически нецелесообразен из-за дешевизны нового устройства.

    Замена реле света «шестерки»

    Российские автолюбители, управляющие жигулевской «классикой», задают вопрос, как подключить реле света на ВАЗ 2106, чтобы оно в дальнейшем функционировало без проблем. Аналогичные работы проводятся и при замене реле света «шестерки».

    Работы проводятся в следующей последовательности:

    1. Выворачиваем крепеж и демонтируем реле света фар для последующей замены;
    2. Запоминаем периодичность подключения электропроводки или помечаем их маркером. Снимаем проводку с разъемов устройства;
    3. Производим монтаж обновленного устройства в обратной последовательности.

    Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
