Схема генератора дэу матиз

Электросхемы Daewoo Matiz

Электросхемы автомобиля Дэу Матиз можно скачать с нашего сайта, кликнув по фото правой кнопкой мышки и выбрать «Сохранить изображение». Все схемы цветные и имеют хорошее качество.

Немного истории Daewoo Matiz

Производится данная модель автомашины с 1998 года. По сегодняшний 2014 уже вышло третье поколение Daewoo Matiz (M300). Матиз первого поколения (М100?М150) и второго (М200?М250) Хетчбек имеет 5 мест. Все модели оборудованы механической коробкой переключения передач, а двигатель потребителю идет на выбор: объёмом 0,8 литров или 1. После небольшого рестайлинга автомобиля в 2012 году (вышла модель М200) в Китае его именовали как Chevrolet Лечи. Также там машина ещё раз подделась небольшим модификациям и стала называться «Baojun Lechi» с двигателями — 1,0 л (69 л.с.) и 1,2 л (86 л.с.).

Видео про краш тест Daewoo Matiz 1,2 и 3-его поколения, соответственно — 2000, 2005 и 2009 года:

Схемы электрооборудования Дэу Матиз:

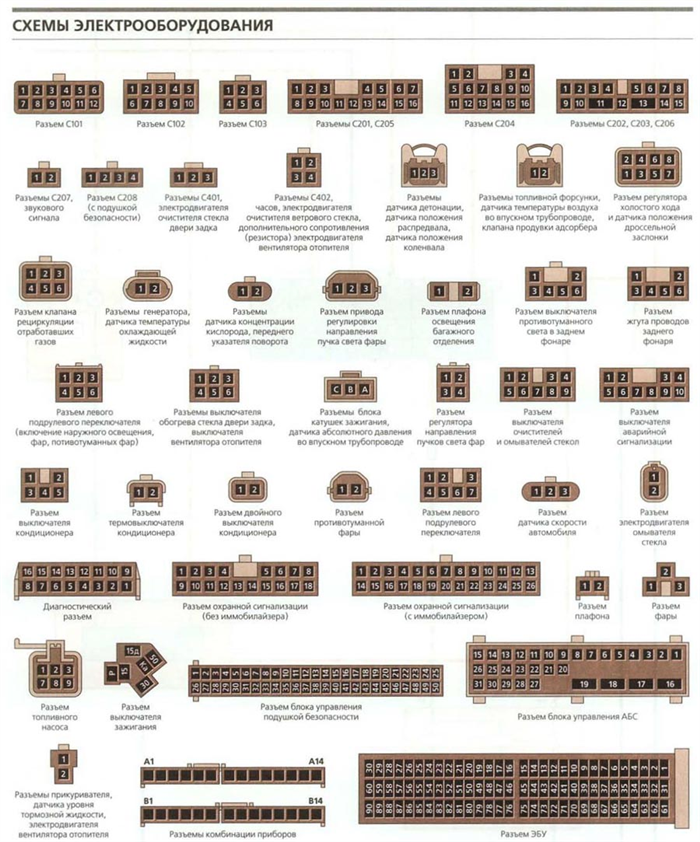

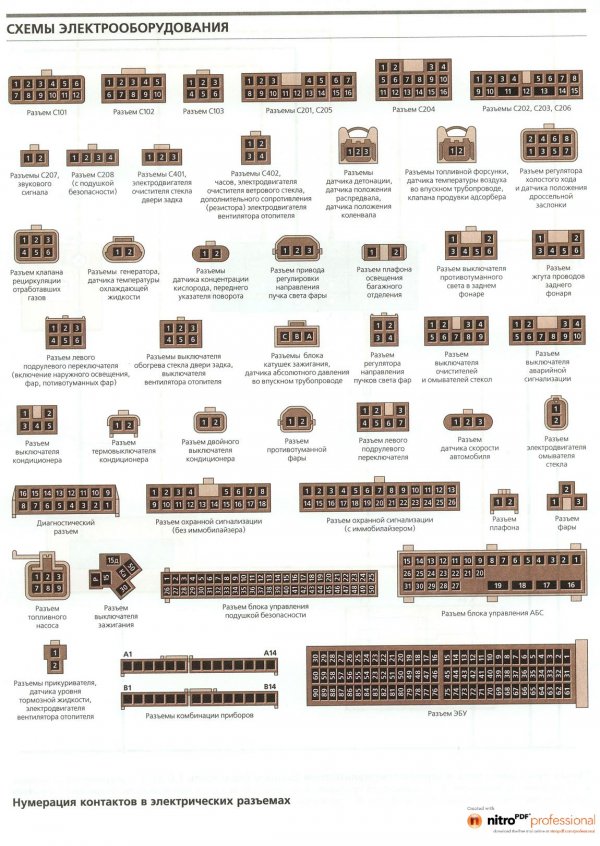

1. Нумерация контактов в электрических разъёмах:

2. Схема пуска двигателя Daewoo Matiz 1,0 л и зарядка АКБ:

3. Электросхема пуска двигателя и соединений генератора (двигатель 0,8 л):

4. Система управления двигателем 1.0 л:

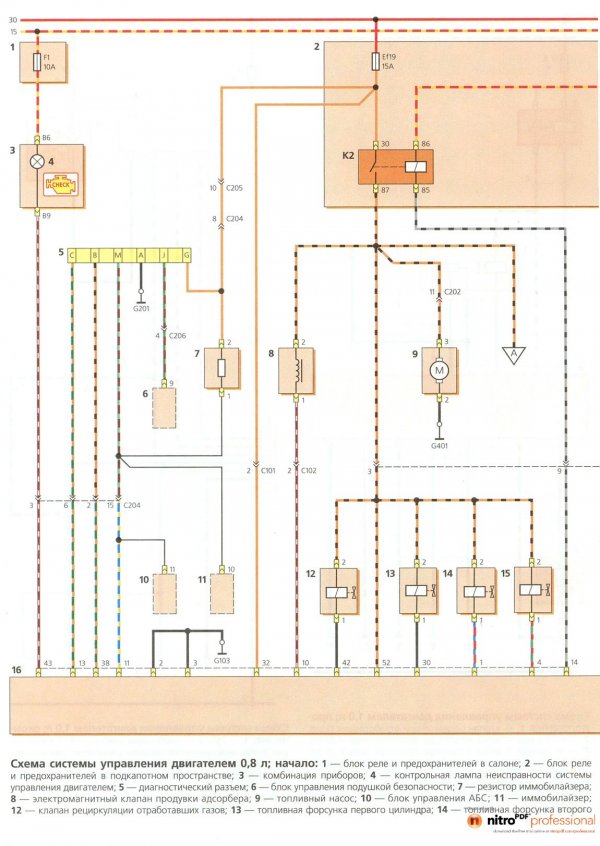

8. Электросхемы системы управления двигателем Daewoo Matiz 0.8 л:

11. Схема электрооборудования Дэу Матиз: лампы света заднего хода, сигналы торможения, габаритный свет и фонари освещения номерного знака:

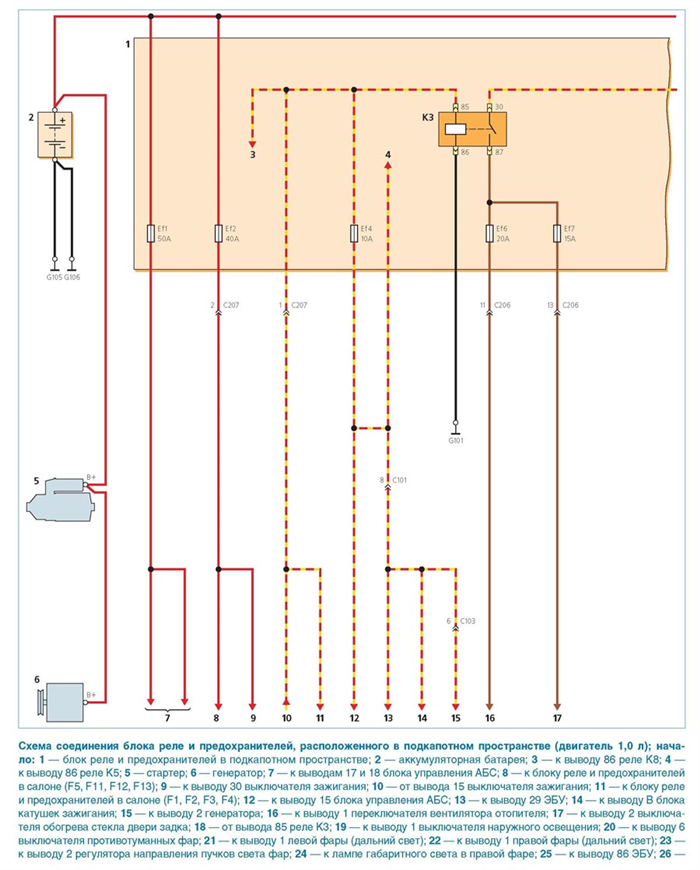

12. Соединения блока реле и предохранителей, расположенного под капотом автомобиля (двигатель 1.0 л):

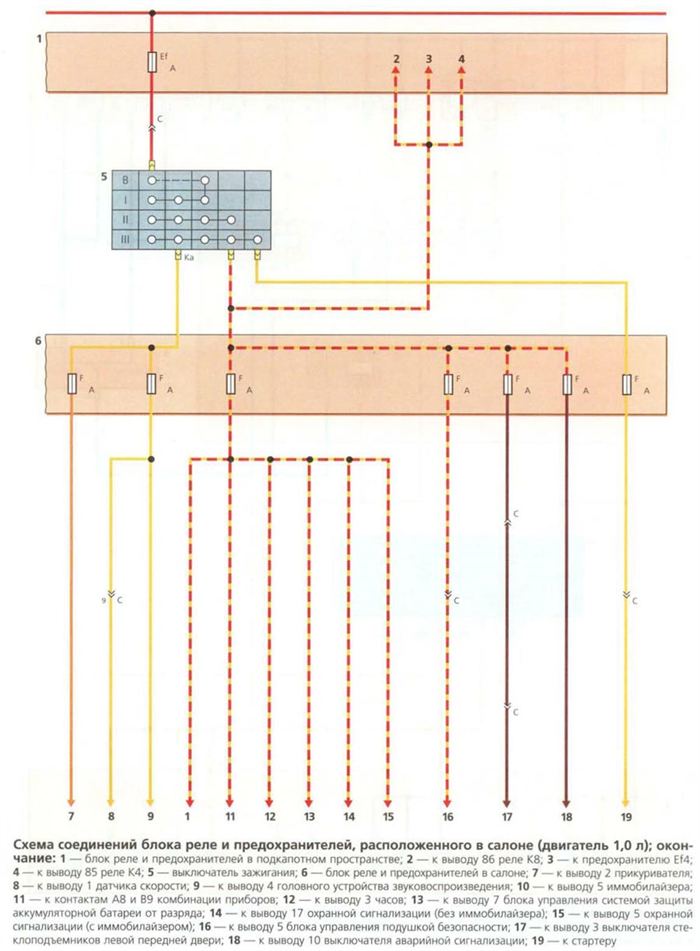

16. Соединения блока реле и предохранителей, расположенного в салоне авто (двигатель 1.0 л):

18. Схема соединений реле и предохранителей (двигатель 0.8 л):

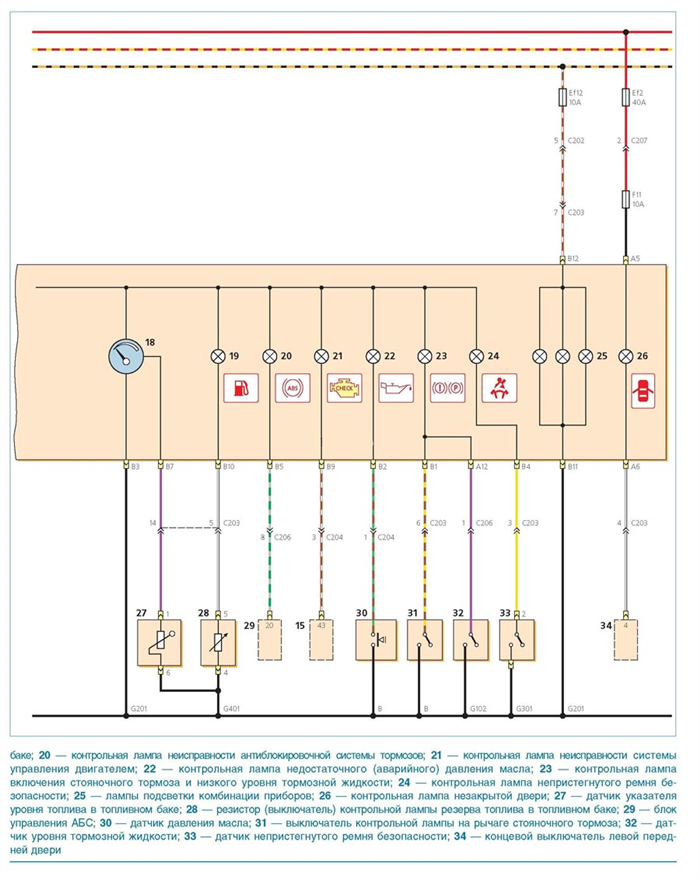

19. Электросхема соединений комбинации приборов Daewoo Matiz 1,0 литра:

22. Соединения комбинации приборов авто с двигателем 0,8 литра:

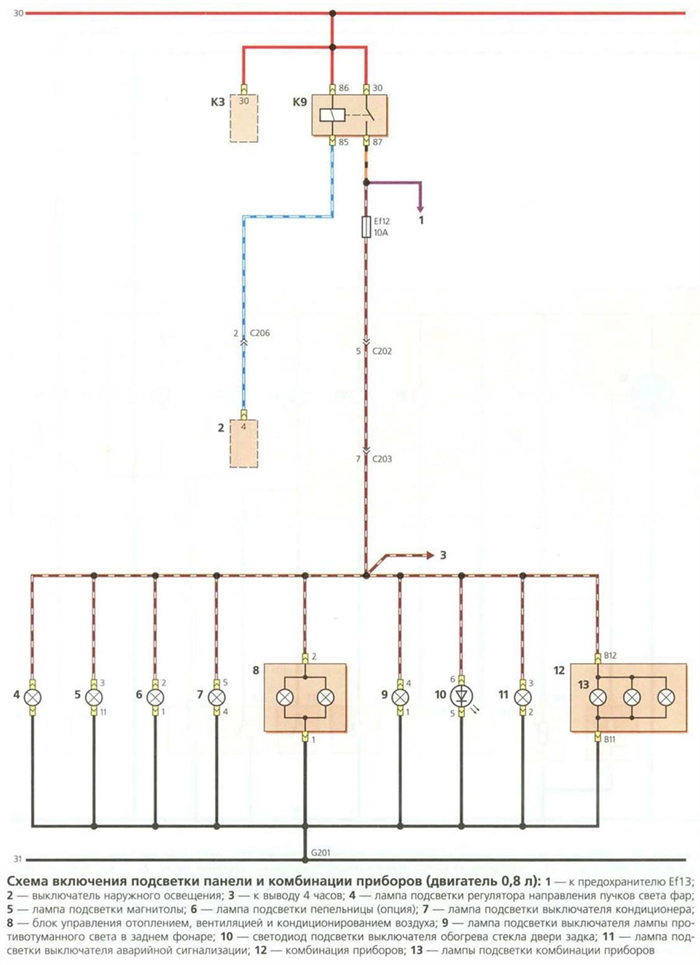

24. Включение подсветки панели и комбинации приборов (0,8 л):

25. Включение света фар и регулятора направления пучков света фар (1,0):

26. Электрическая схема включения фар Дэу Матиз 0,8 л:

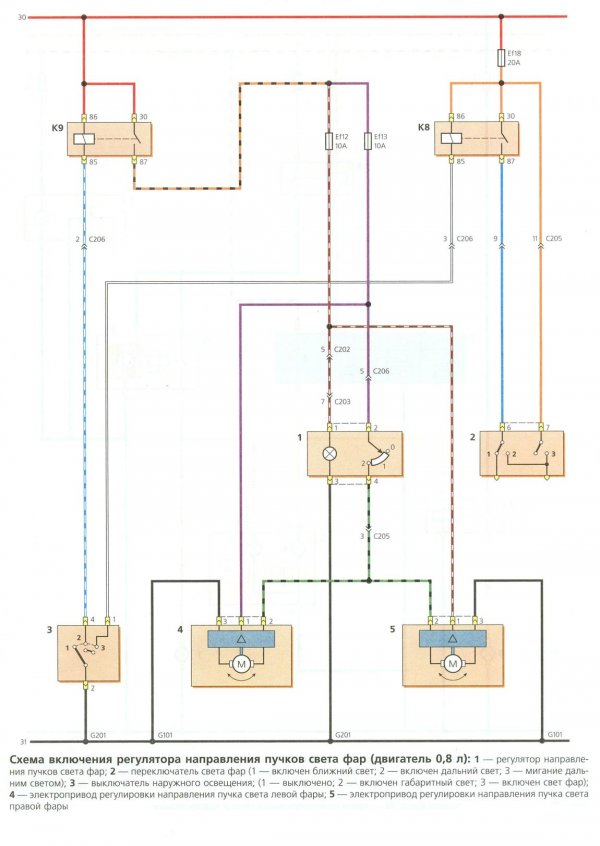

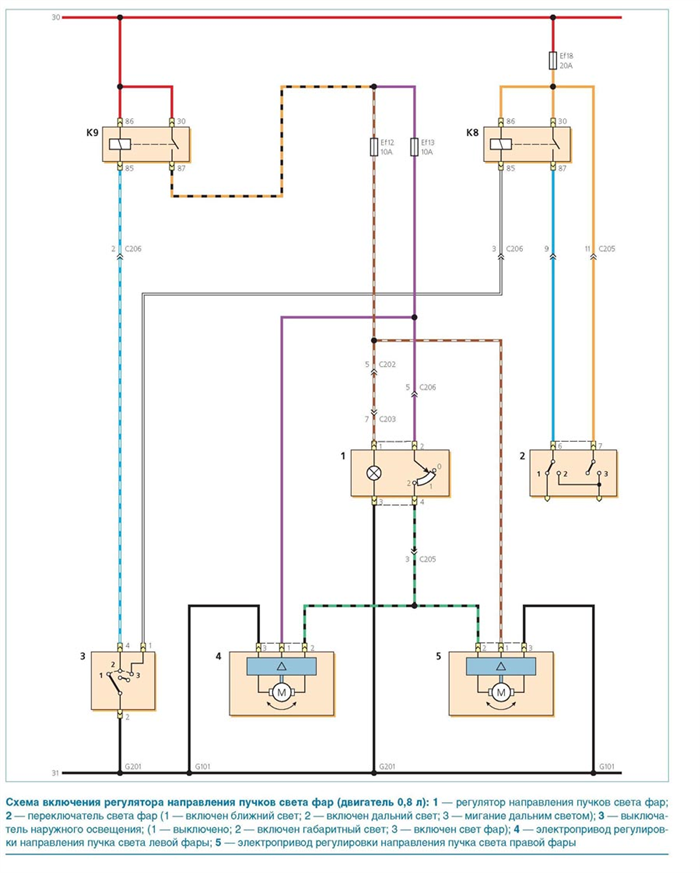

27. Включение регулятора направления пучков света фар машины (0,8):

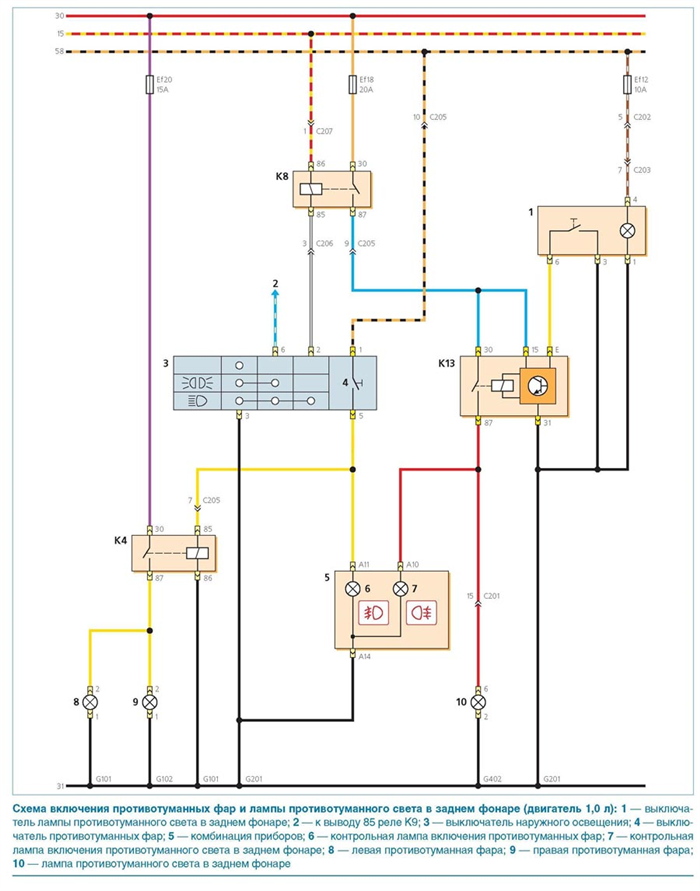

28. Схема включения противотуманных фар и ламп противотуманного света в заднем фонаре (1,0):

29. Электросхема Daewoo Matiz 0,8 литра для включения противотуманных фар и противотуманок в заднем фонаре:

30. Указатели поворота и аварийной сигнализации, электросхема:

31. Схема работы лампочек освещения салона и багажника, а также включение электростеклоподъемников передних дверей:

32. Электрическая схема очистителей и омывателей ветрового и заднего стекла Дэу Матиз:

33. Обогрев стекла двери задка авто и схема прикуривателя и часов:

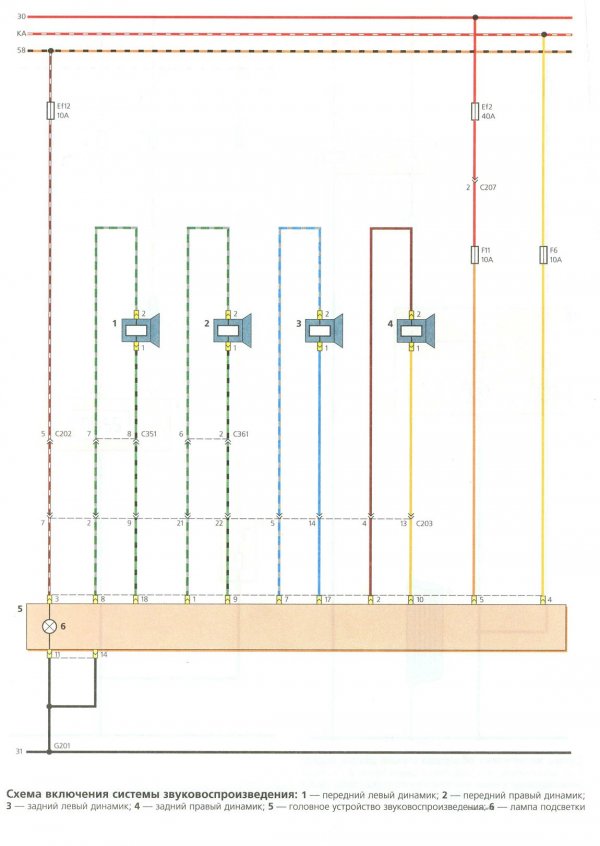

34. Система звуковоспроизведения:

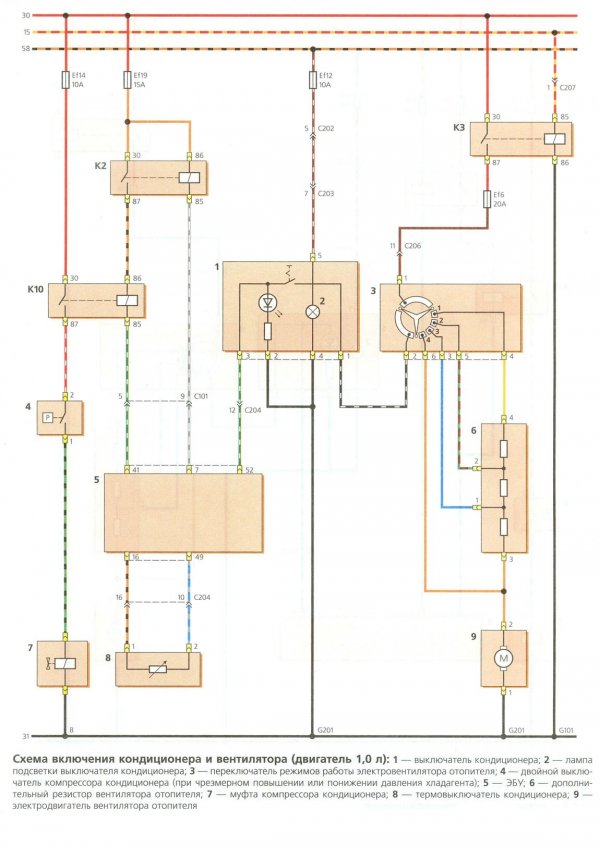

35. Кондиционер автомобиля Daewoo Matiz 1,0 и вентилятор:

36. Электросхема включения кондиционера и вентилятора Дэу Матиз 0,8 литра:

Схемы электрооборудования автомобилей Дэу Матиз (Daewoo Matiz)

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

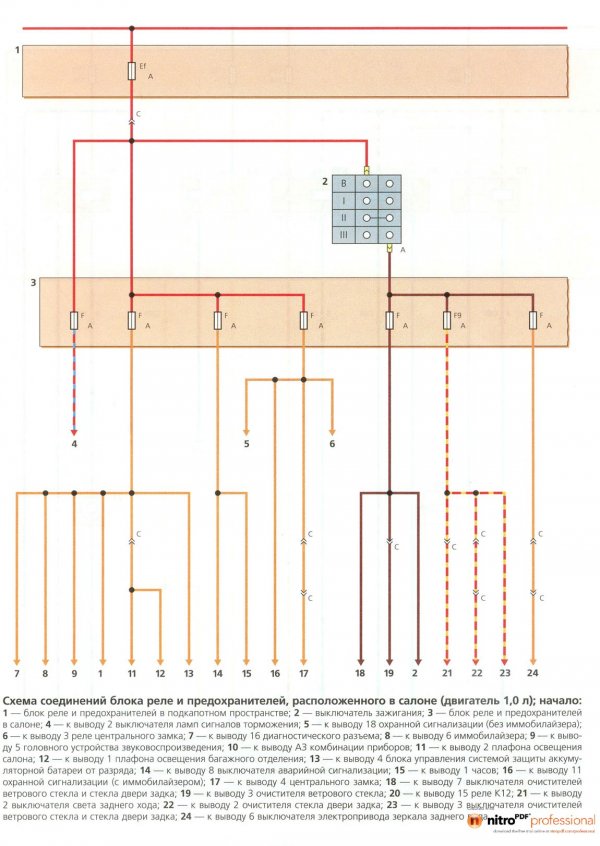

  1. Схема соединений блока реле и предохранителей, расположенных в салоне
  2. Схема соединений блока реле и предохранителей, расположенных в салоне (продолжение)

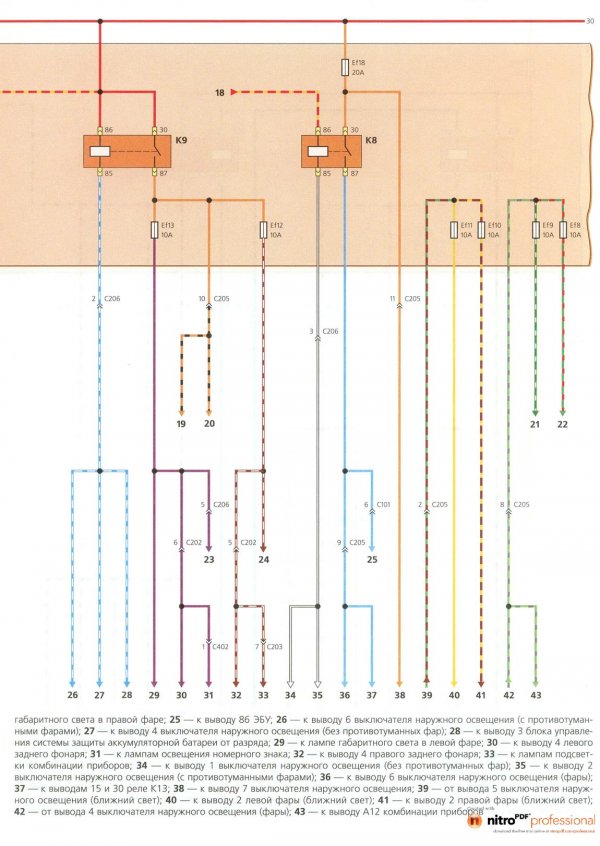

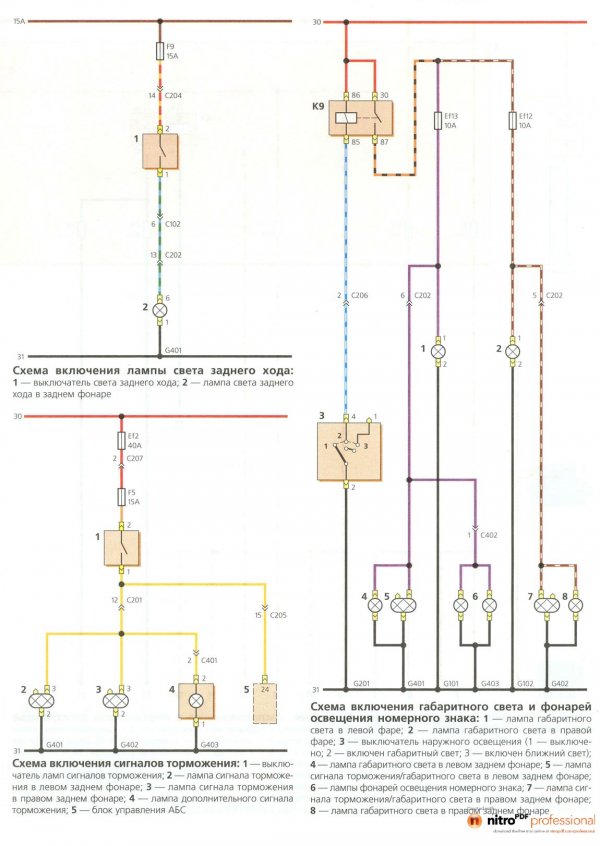

  3. Схемы освещения задней части автомобиля
  4. Схема пуска и заряда (двигатель 1,0л)

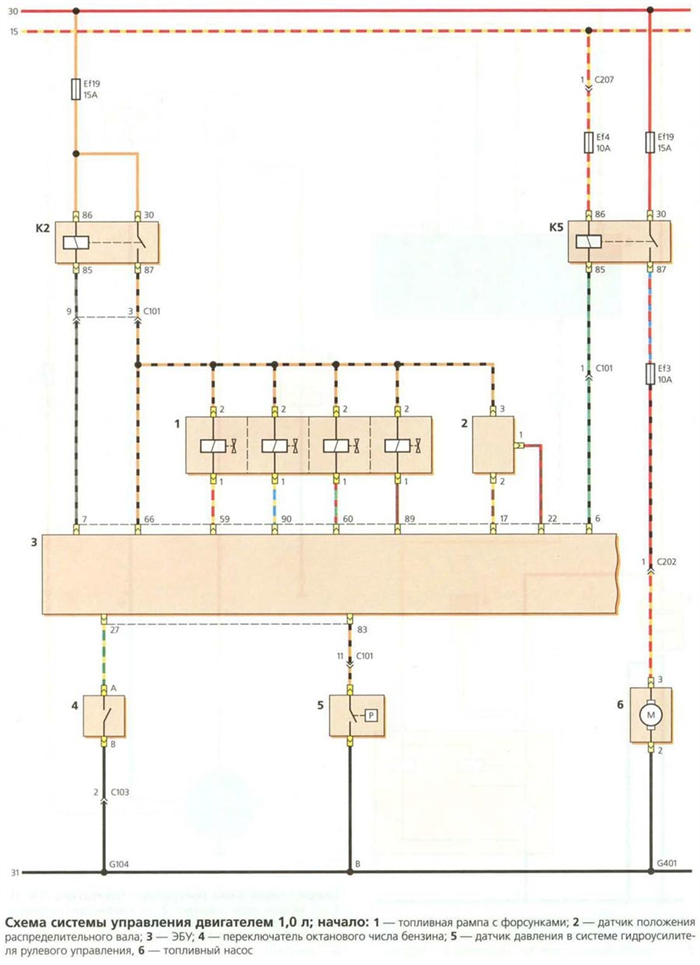

  5. Система управлением двигателем 1,0л (начало)

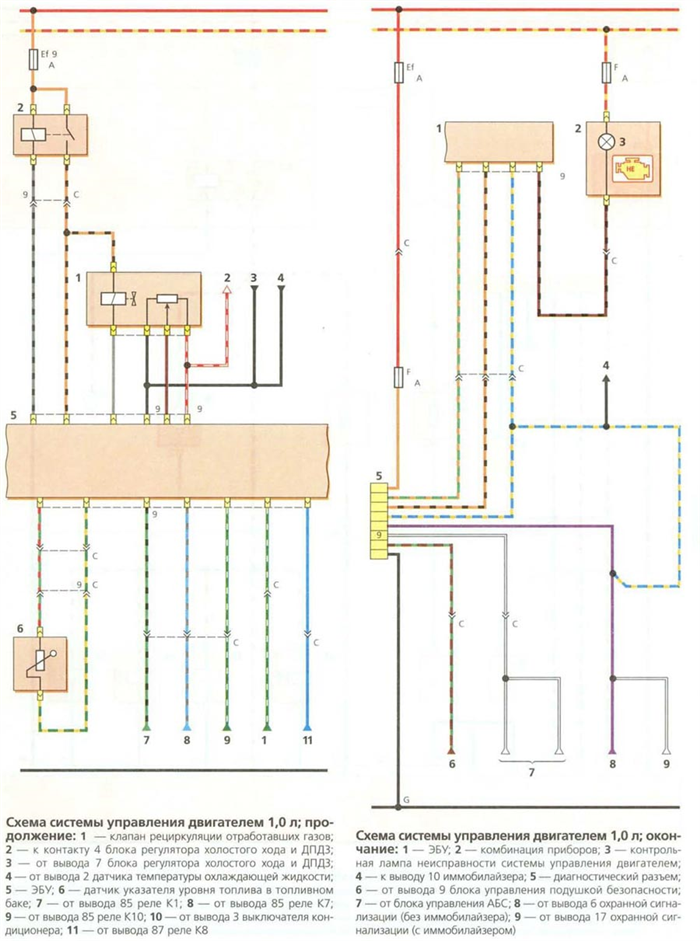

  6. Система управлением двигателем 1,0л (продолжение)
  7. Система управлением двигателем 1,0л (окончание)
  8. Схема реле и предохранителей, расположенных в подкапотном пространстве (начало)
  9. Схема соединений блока реле и предохранителей (продолжение), расположенных в подкапотном пространстве
  10. Схема соединений блока реле и предохранителей (продолжение)
  11. Схема соединений блока реле и предохранителей (окончание)

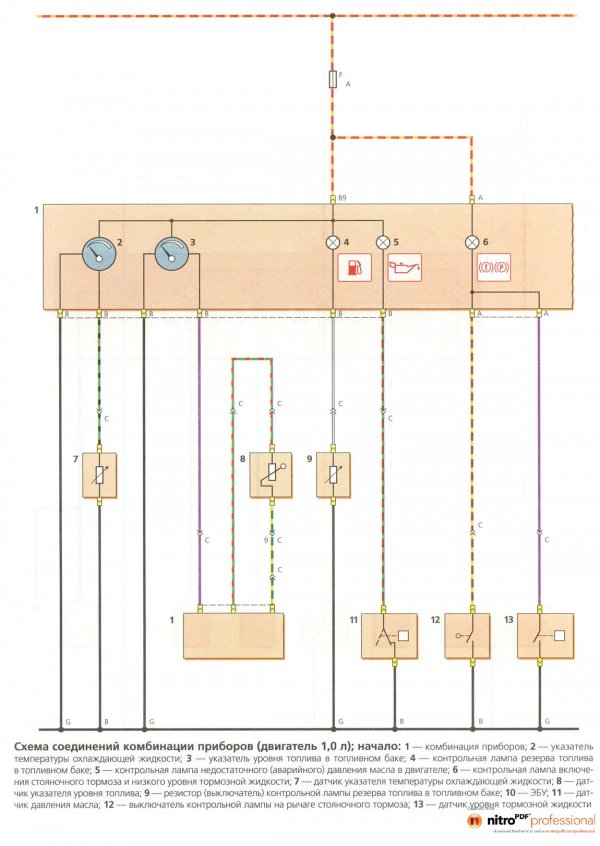

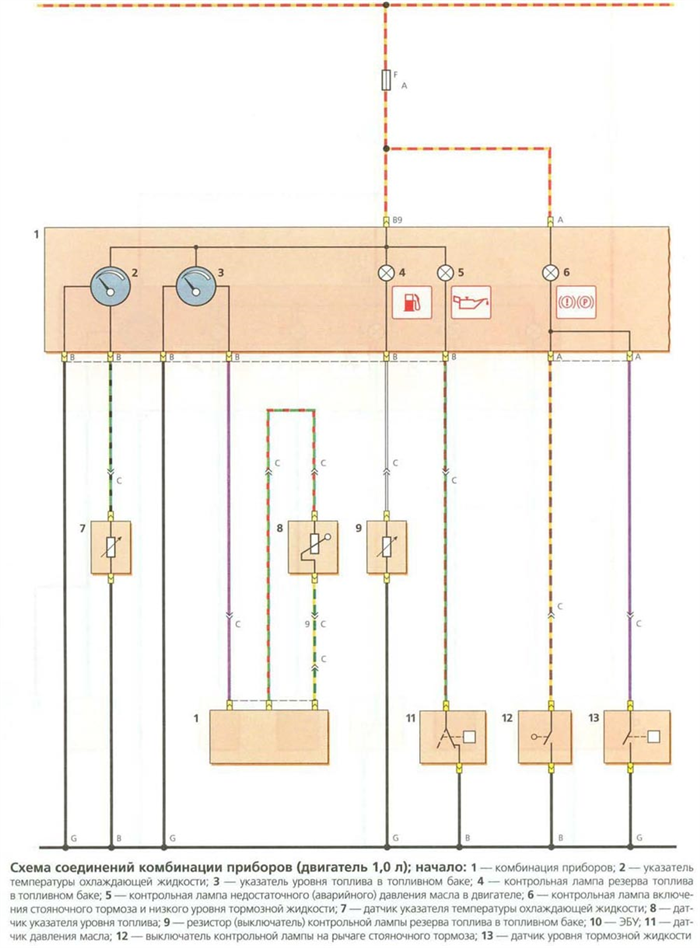

  12. Комбинация приборов (двигатель 1,0л, начало)
  13. Комбинация приборов (двигатель 1,0л, продолжение)
  14. Комбинация приборов (двигатель 1,0л, окончание)
  15. Система управления двигателем 0,8л (начало)
  16. Система управления двигателем 0,8л (продолжение)
  17. Система управления двигателем 0,8л (окончание)

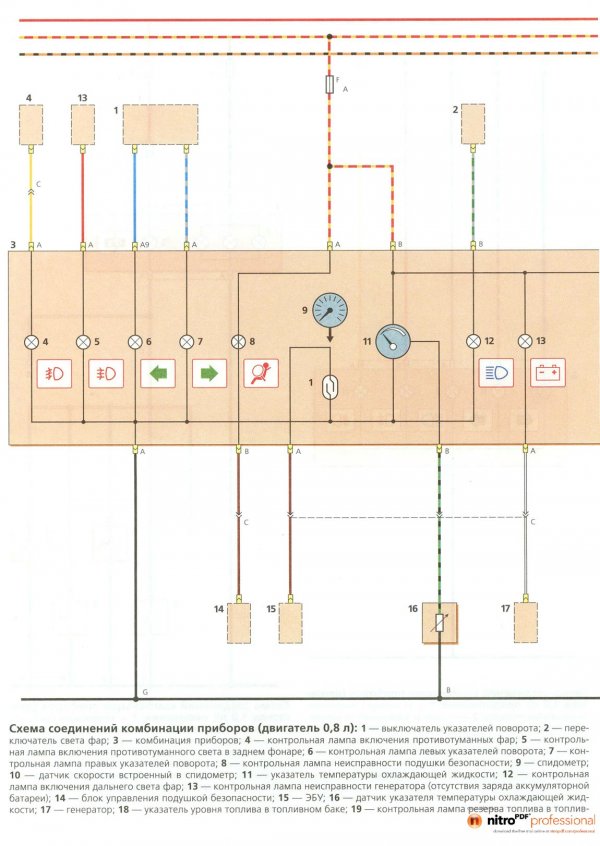

  18. Комбинация приборов (двигатель 0,8л, начало)
  19. Комбинация приборов (двигатель 0,8л окончание)
  20. Подсветка панели приборов. (двигатель 0,8л)
  21. Включение света фар и корректор световых пучков
  22. Противотуманные фары и фонари
  23. Блок реле и предохранителей в подкапотном пространстве (двигатель 0,8л)

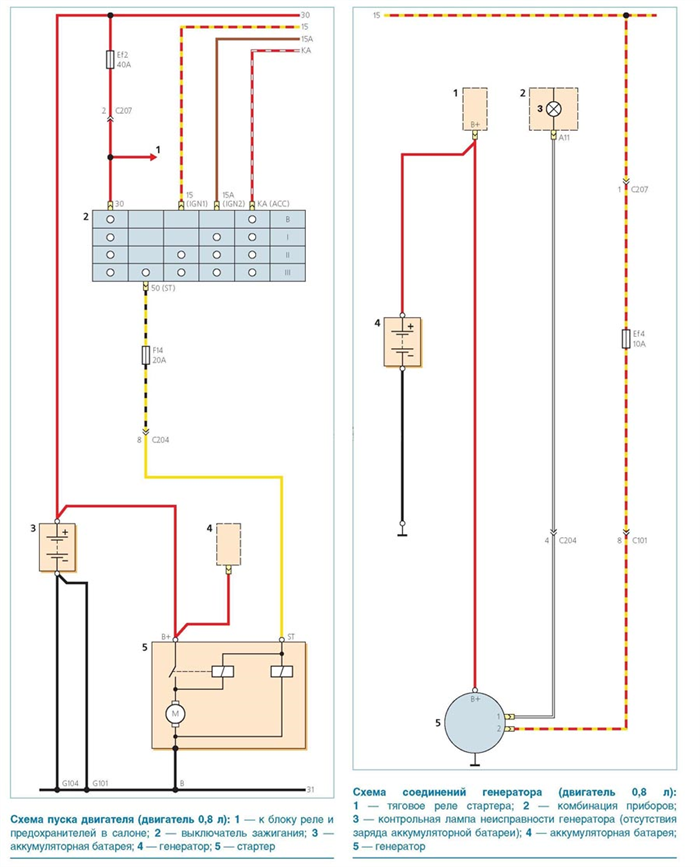

  24. Электросхема генератора и стартера (двигатель 0,8л)

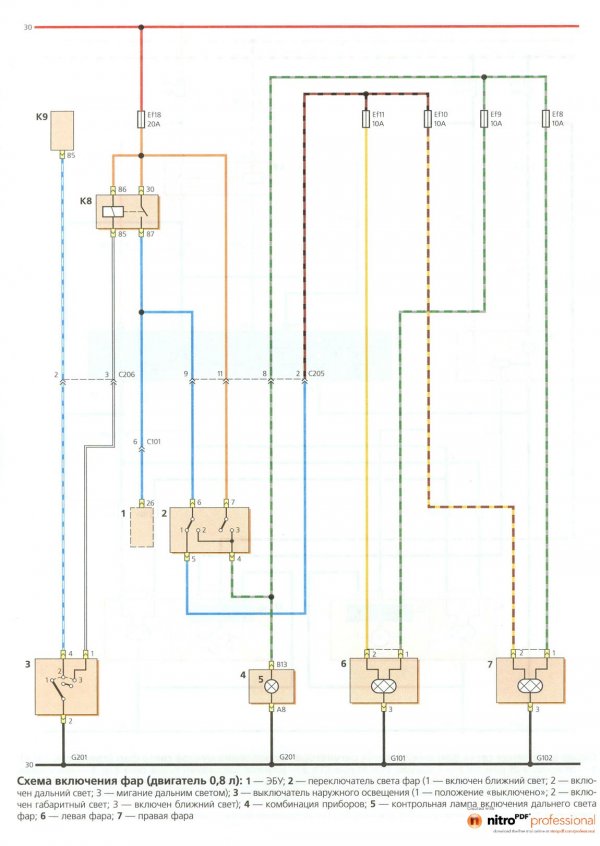

  25. Схема включения фар (двигатель 0,8л)
  26. Регулятор направления пучков света фар (двигатель 0,8л))
  27. Противотуманные фары и фонари (двигатель 0,8л)

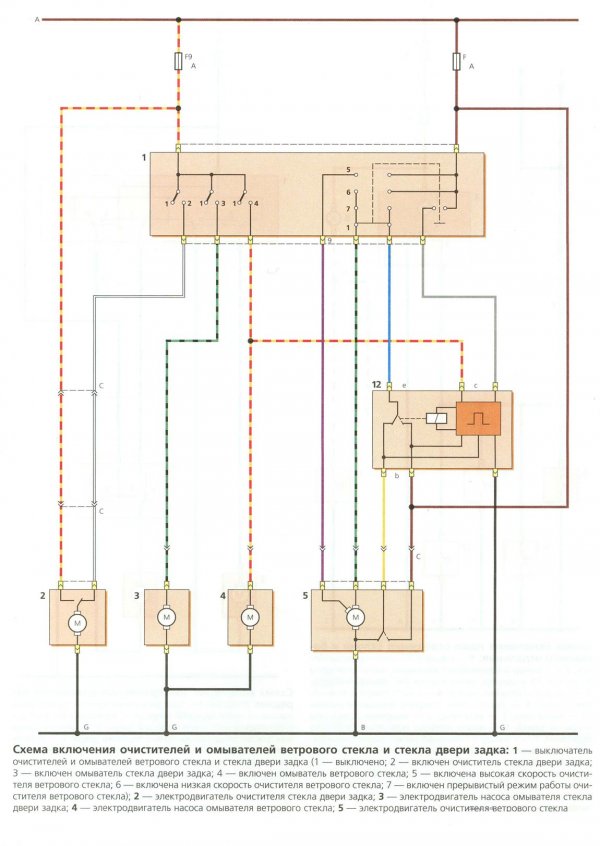

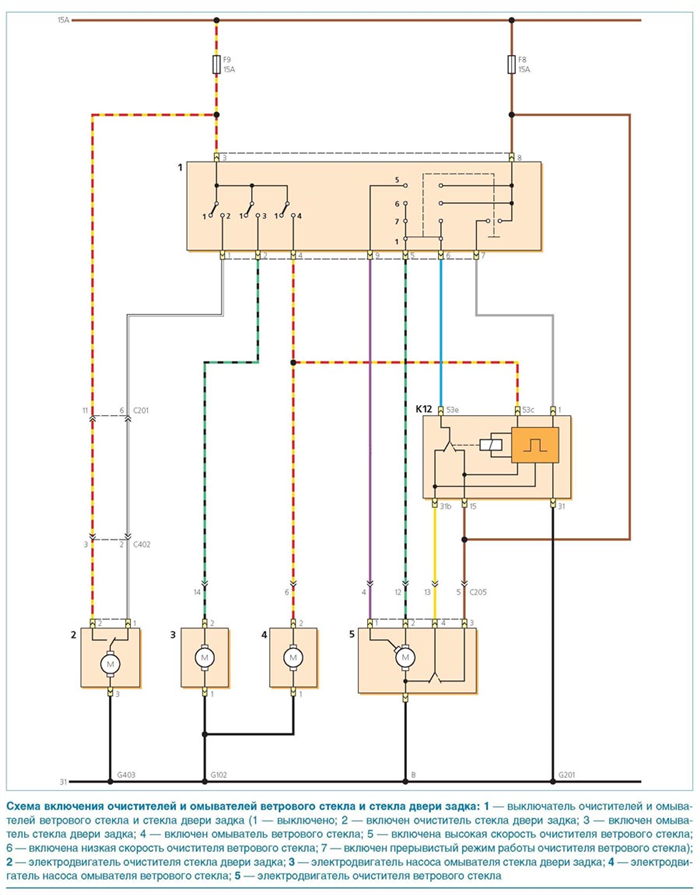

  28. Стеклоочистители и омыватели ветрового и заднего стекла

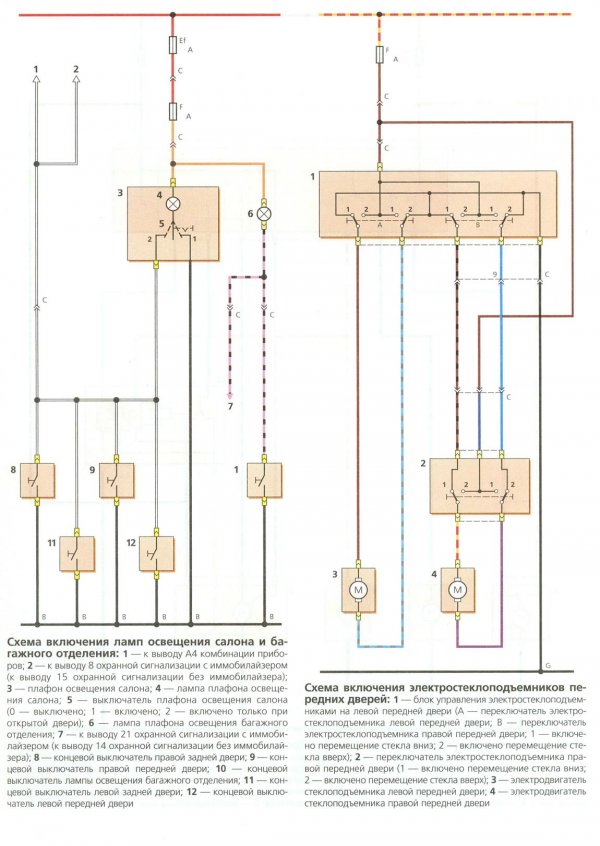

  29. Электростеклоподъёмники передних дверей, освещение салона и багажника
  30. Разъёмы устройств
  31. Указатели поворота и аварийная сигнализация
Читать еще:  Стоимость проезда от зеленограда до москвы

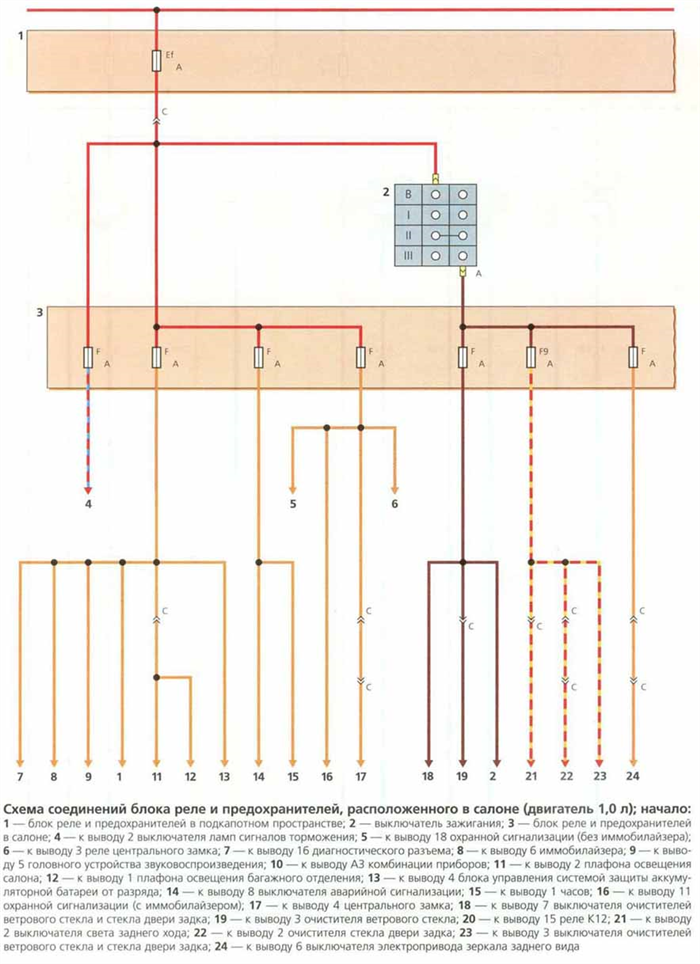

Схема соединений блока реле и предохранителей, расположенных в салоне

Схема соединений блока реле и предохранителей, расположенных в салоне (продолжение)

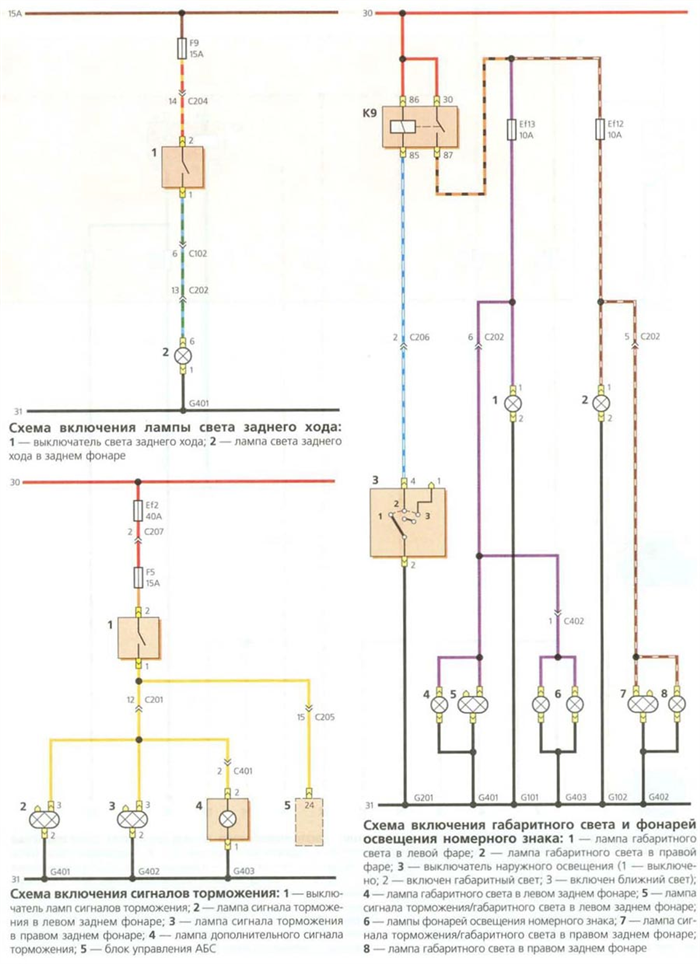

Схемы освещения задней части автомобиля

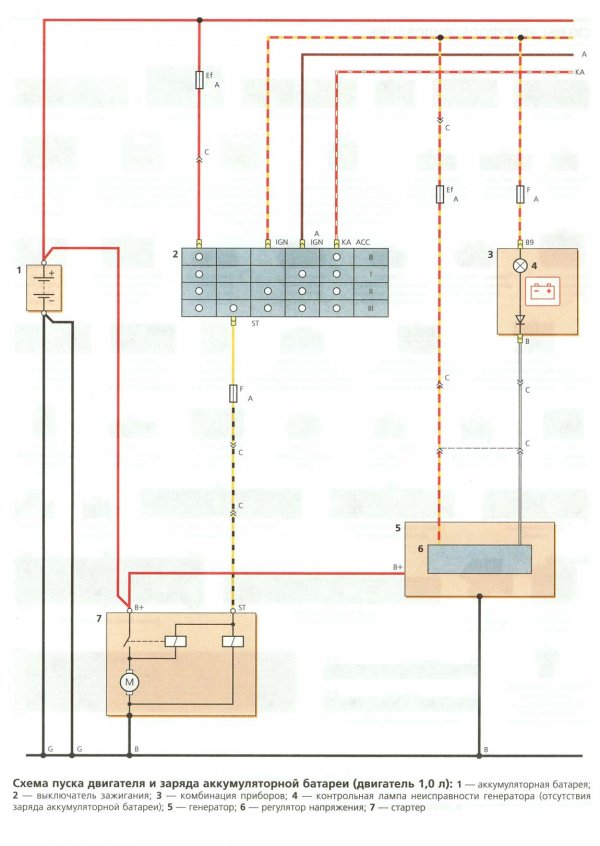

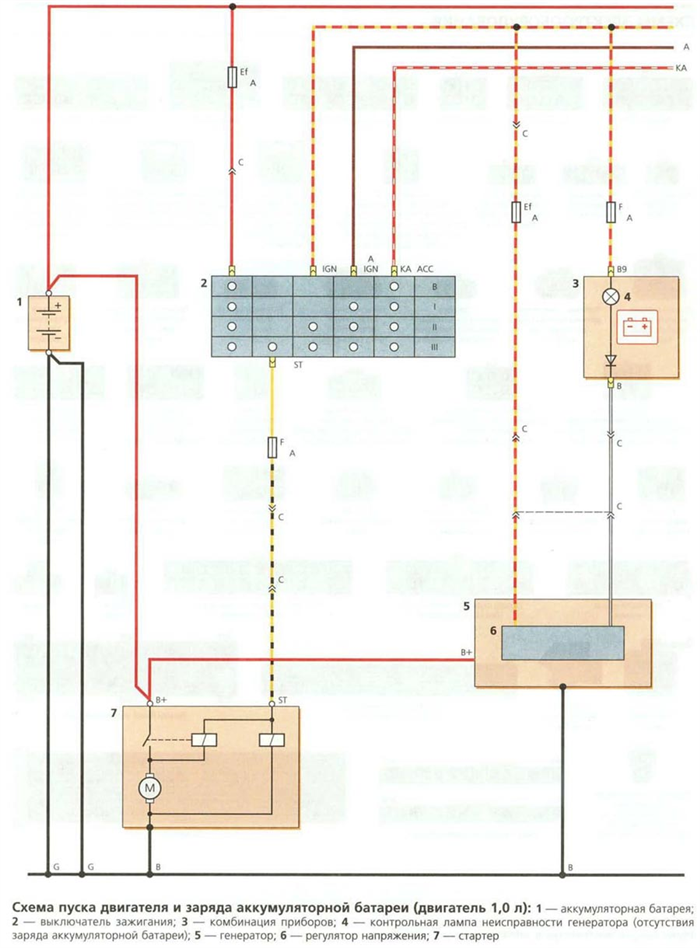

Схема пуска и заряда (двигатель 1,0л)

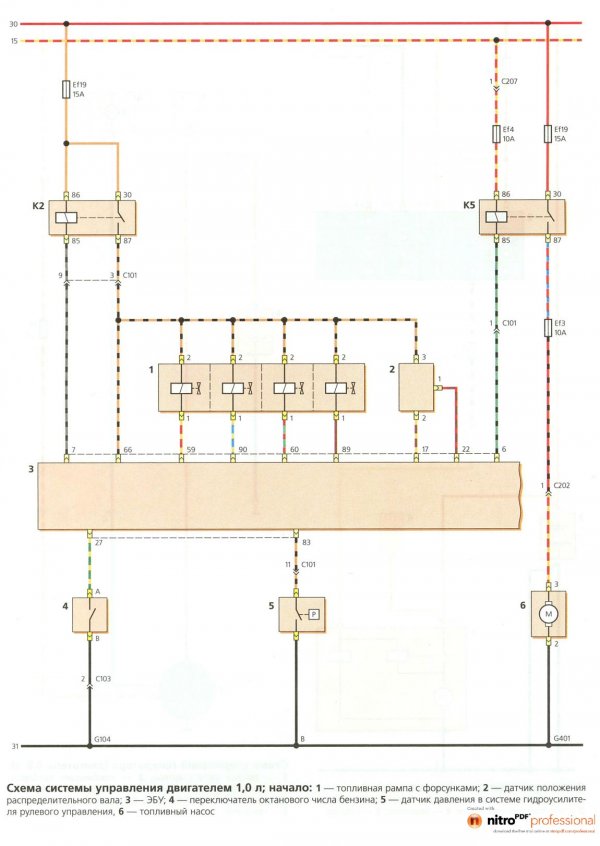

Система управлением двигателем 1,0л (начало)

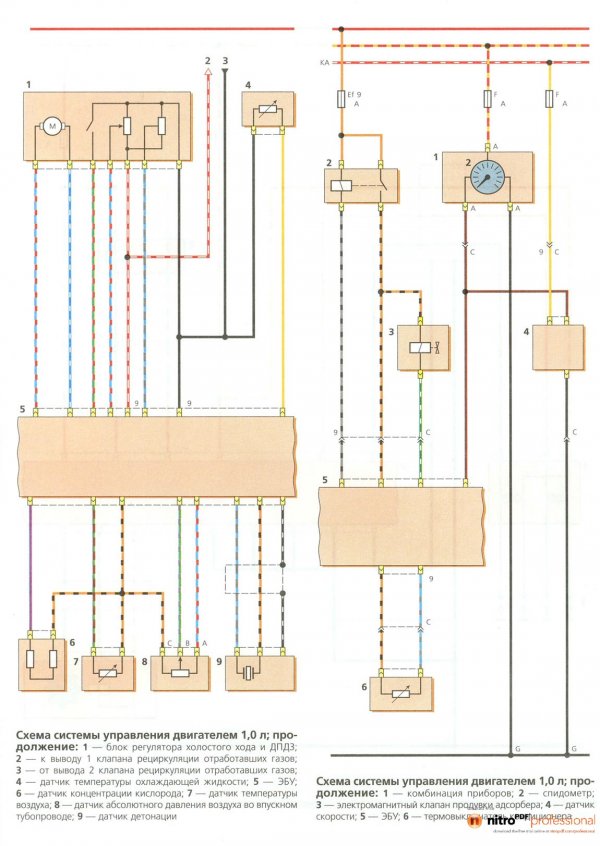

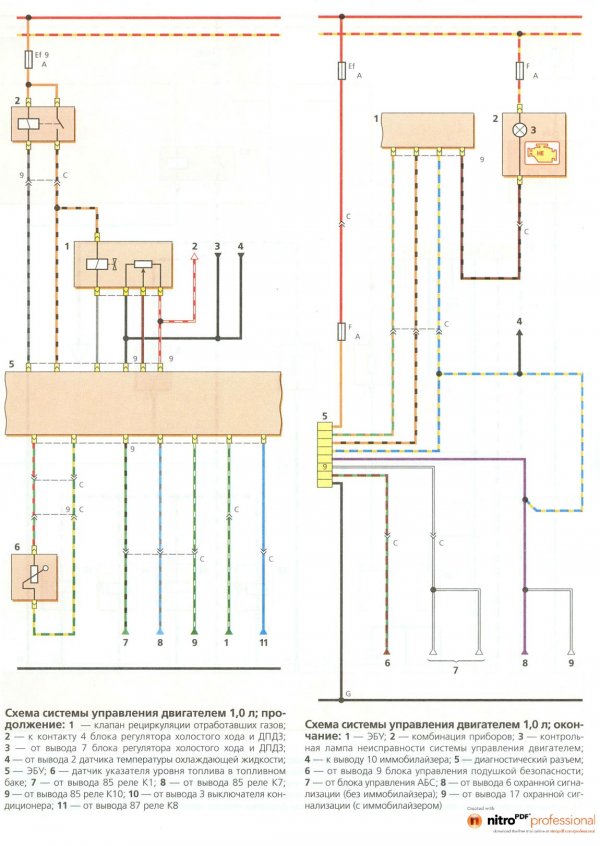

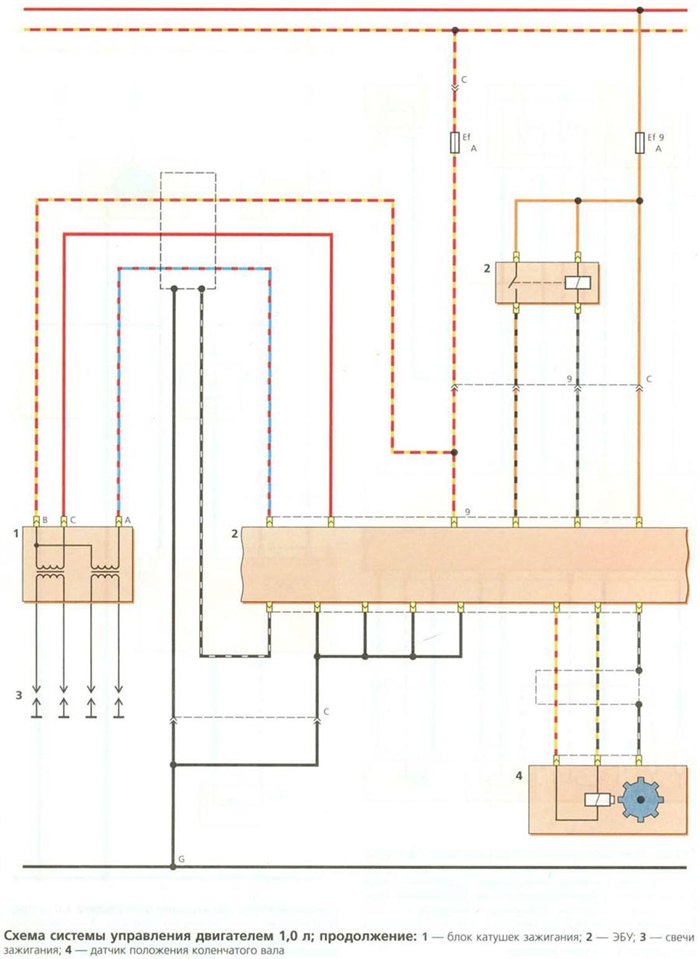

Система управлением двигателем 1,0л (продолжение)

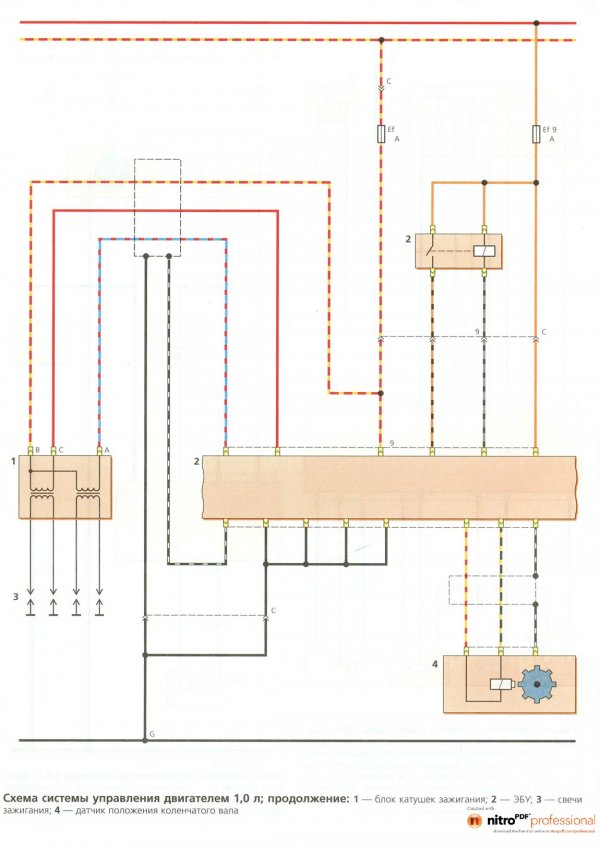

Система управлением двигателем 1,0л (окончание)

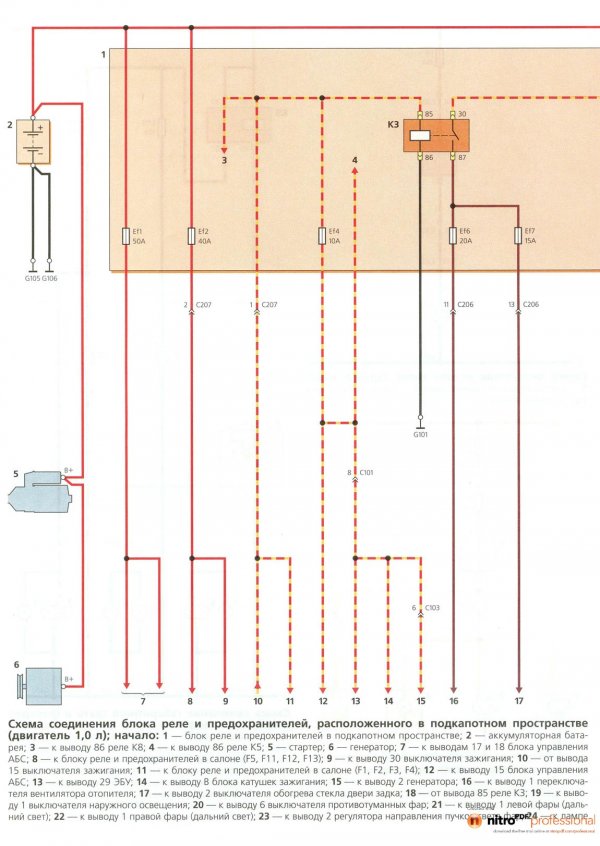

Схема реле и предохранителей, расположенных в подкапотном пространстве (начало)

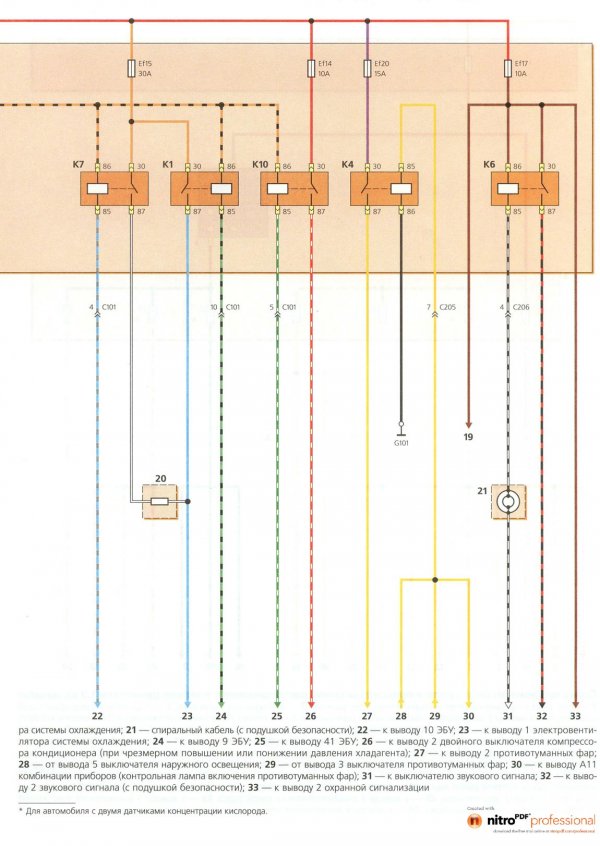

Схема соединений блока реле и предохранителей (продолжение), расположенных в подкапотном пространстве

Схема соединений блока реле и предохранителей (продолжение)

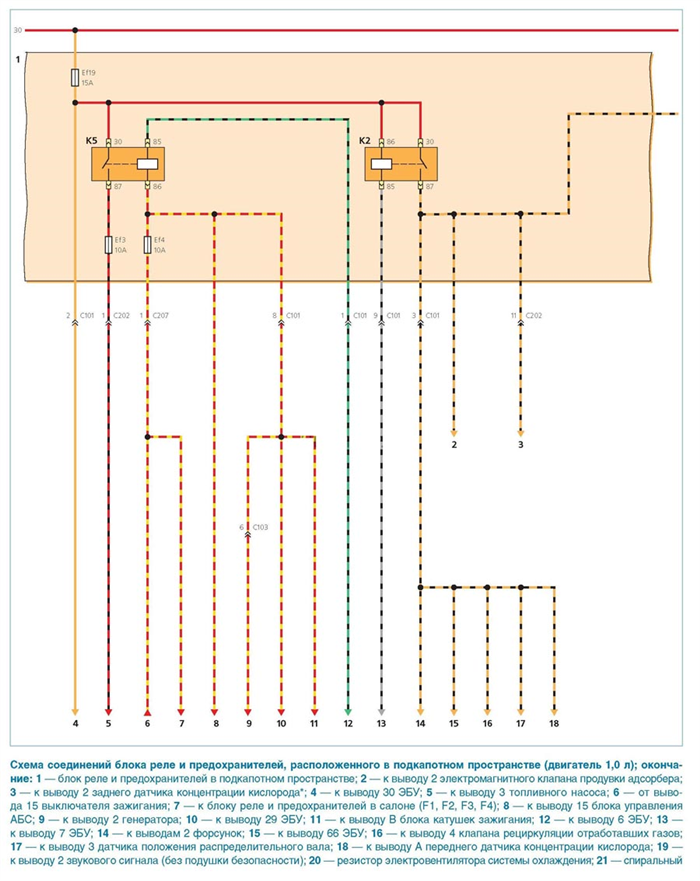

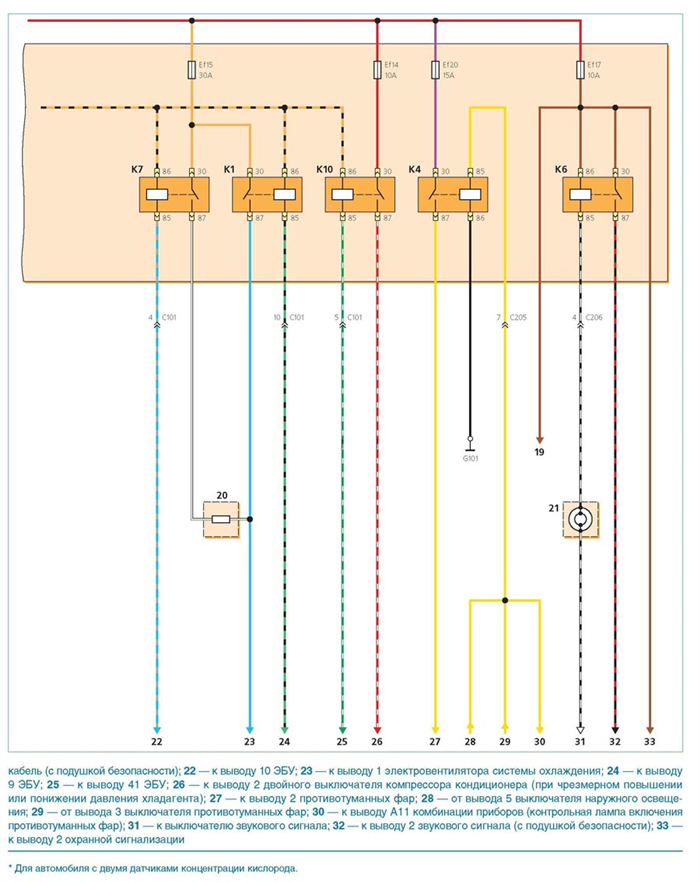

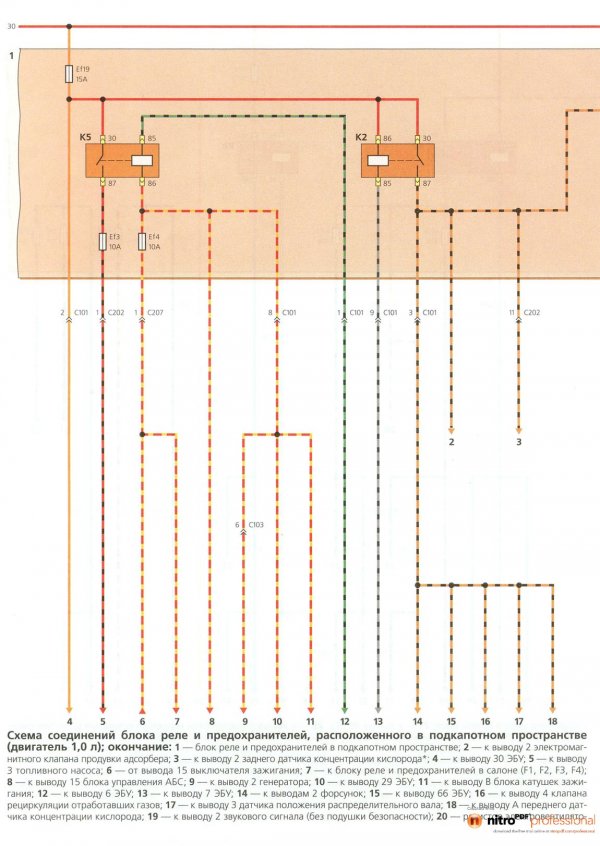

Схема соединений блока реле и предохранителей (окончание)

Комбинация приборов (двигатель 1,0л, начало)

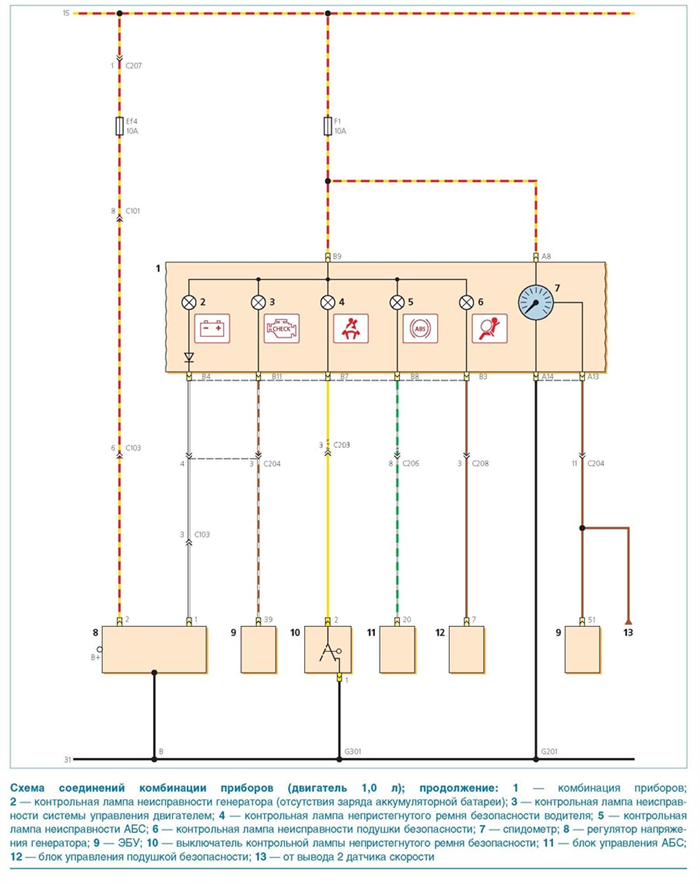

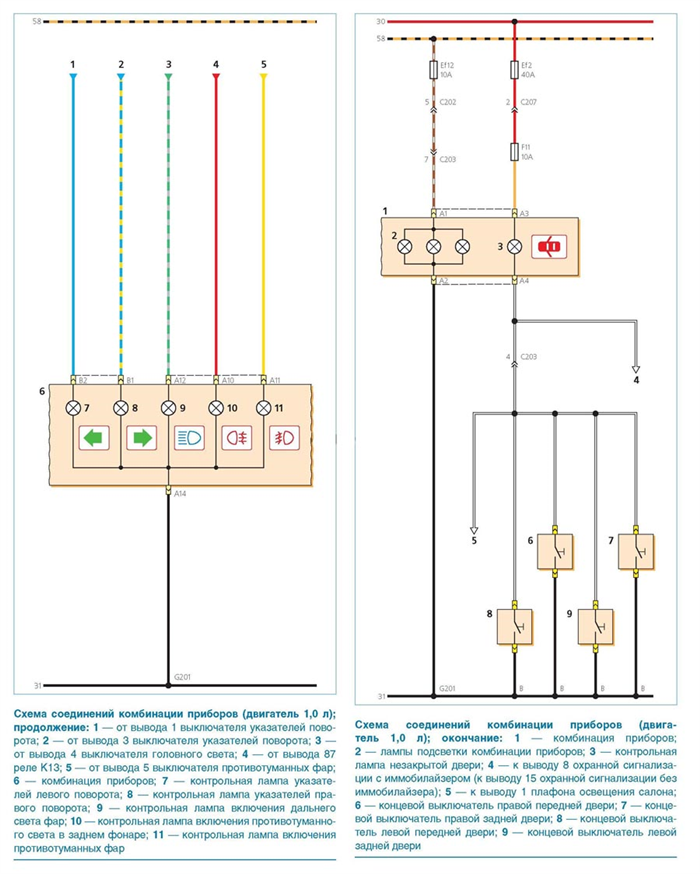

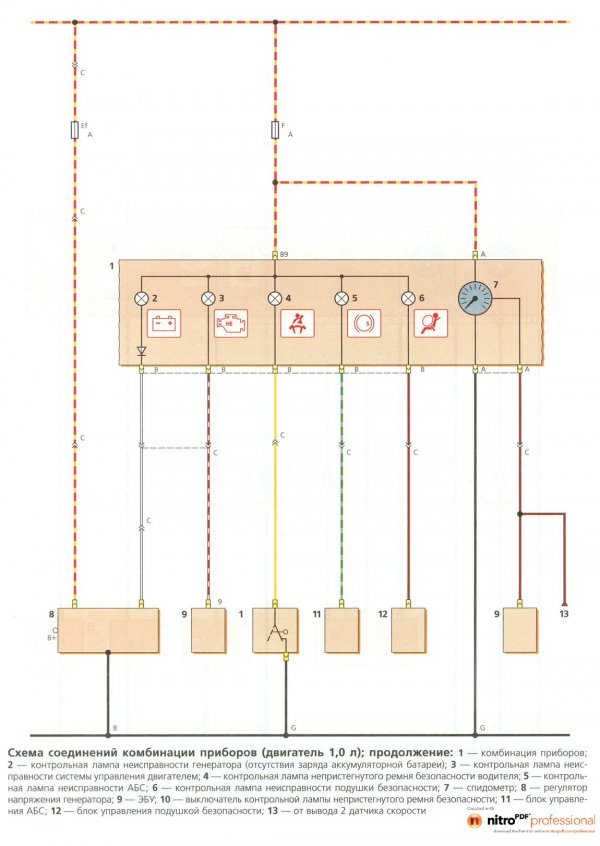

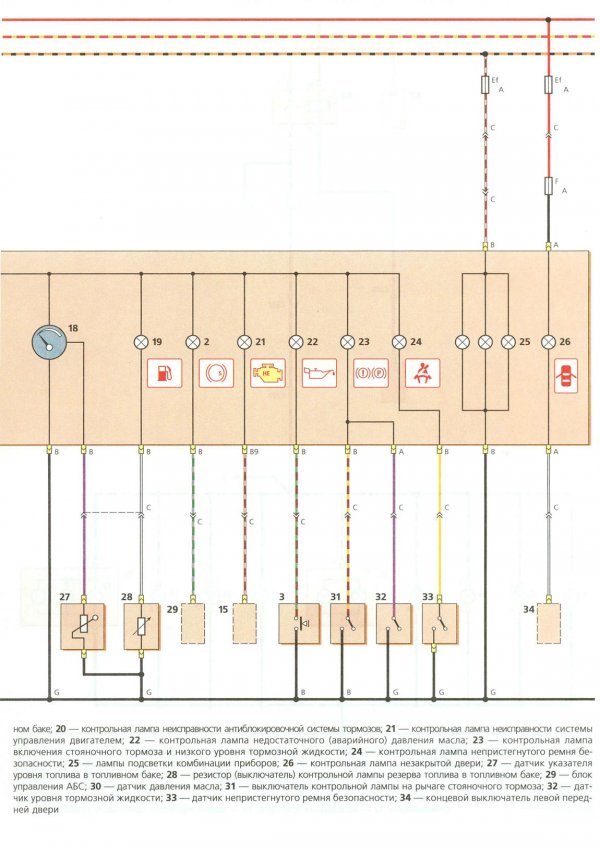

Комбинация приборов (двигатель 1,0л, продолжение)

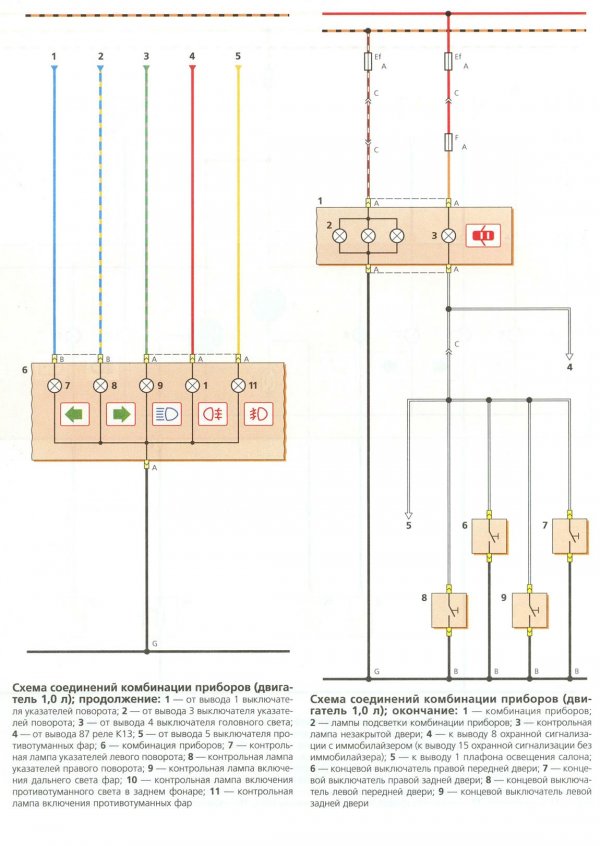

Комбинация приборов (двигатель 1,0л, окончание)

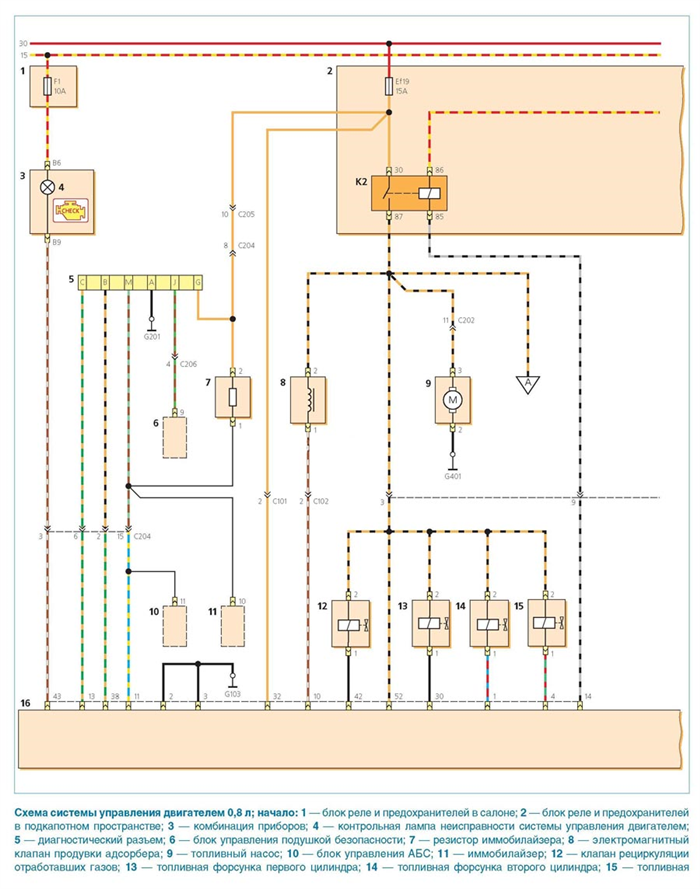

Система управления двигателем 0,8л (начало)

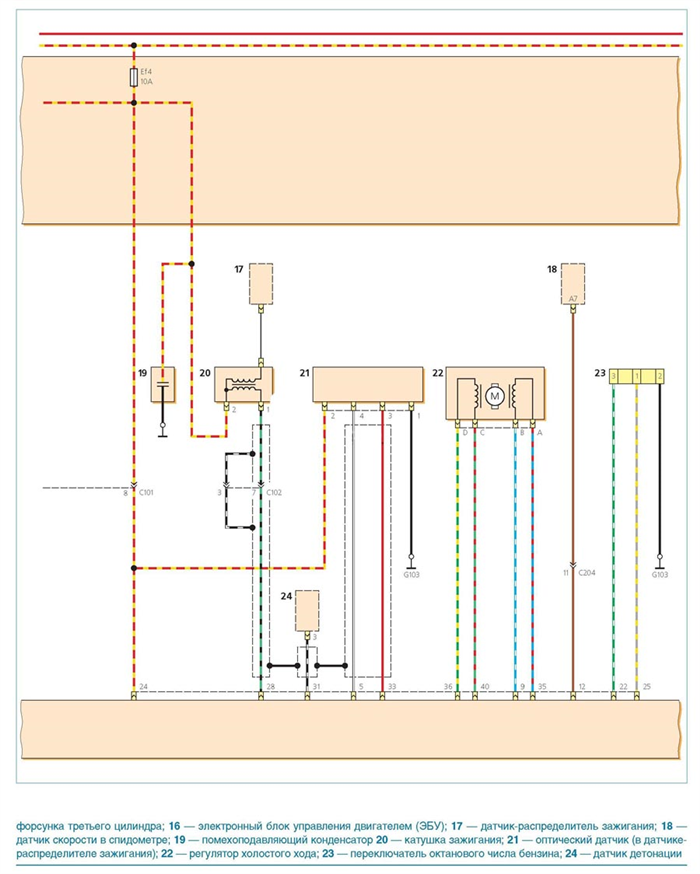

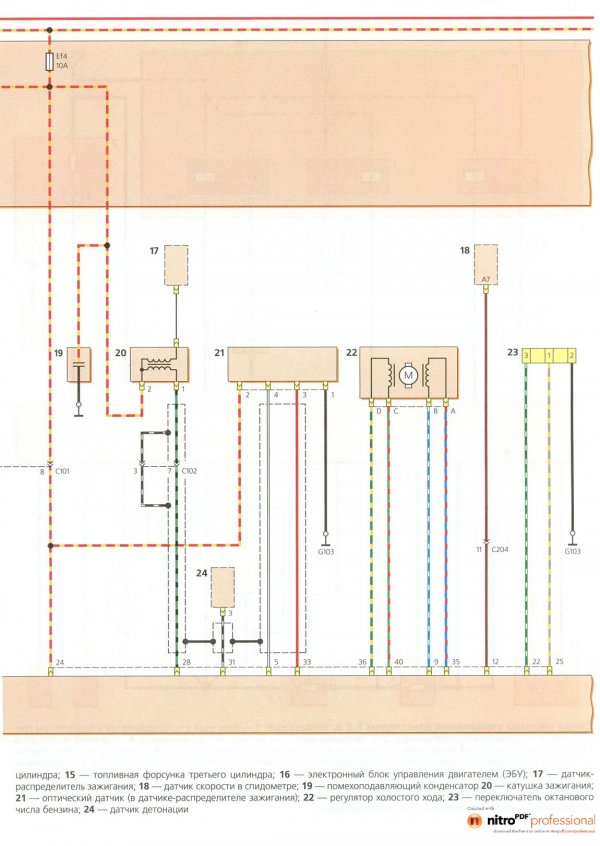

Система управления двигателем 0,8л (продолжение)

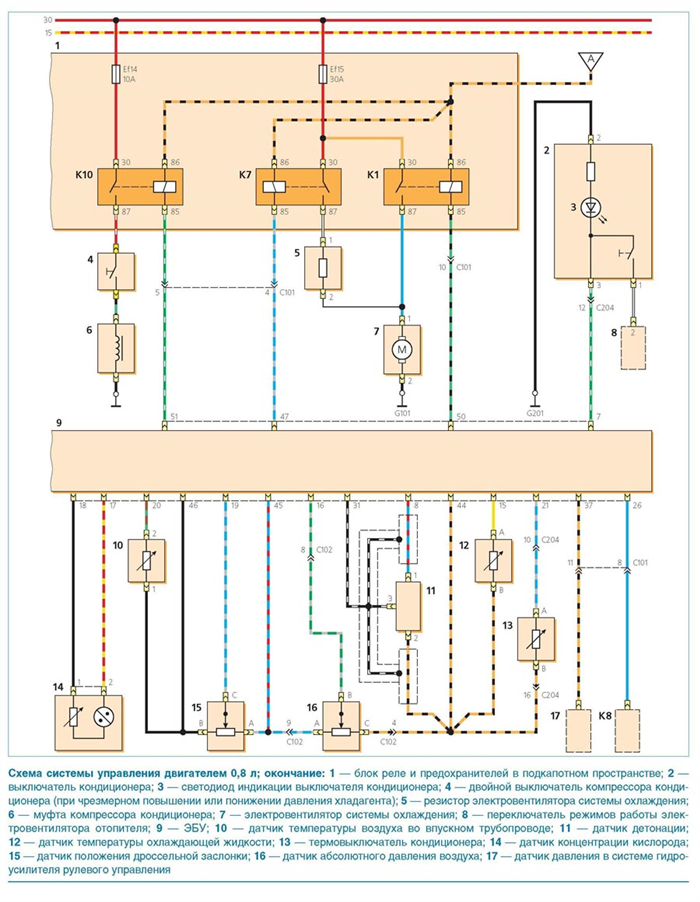

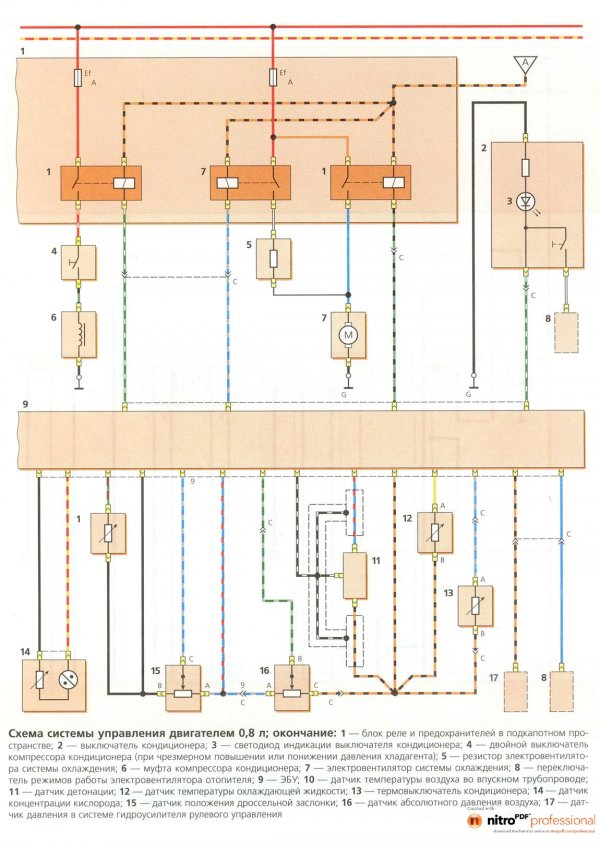

Система управления двигателем 0,8л (окончание)

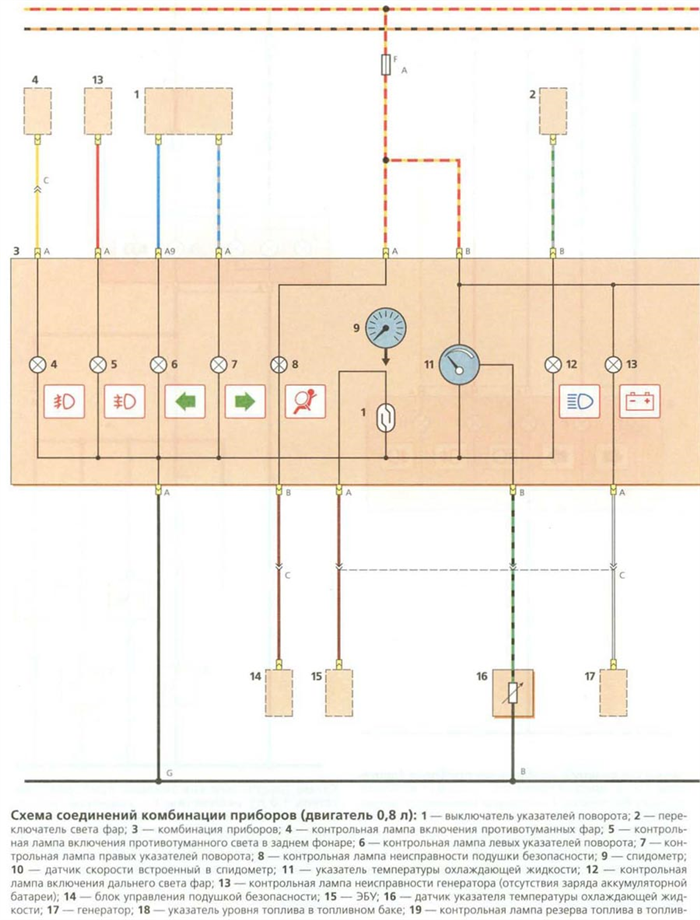

Комбинация приборов (двигатель 0,8л, начало)

Комбинация приборов (двигатель 0,8л окончание)

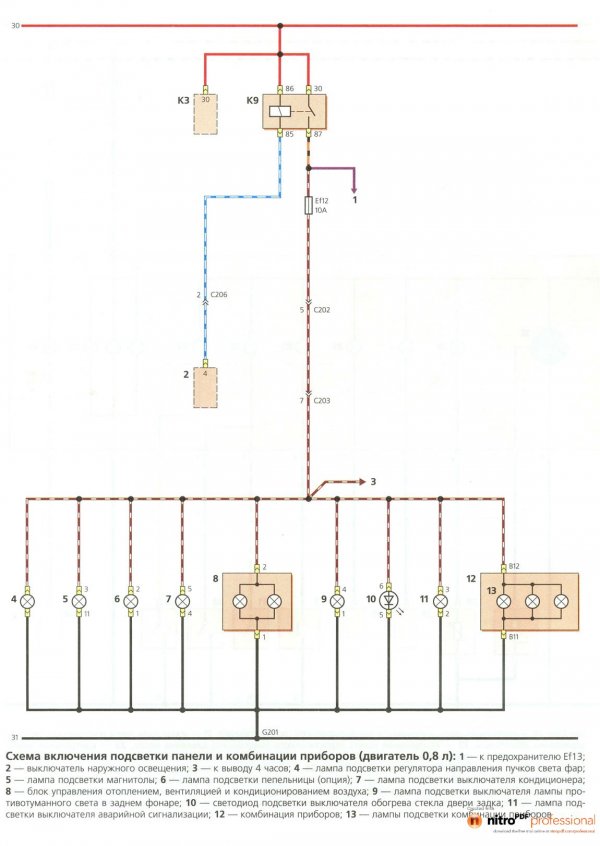

Подсветка панели приборов. (двигатель 0,8л)

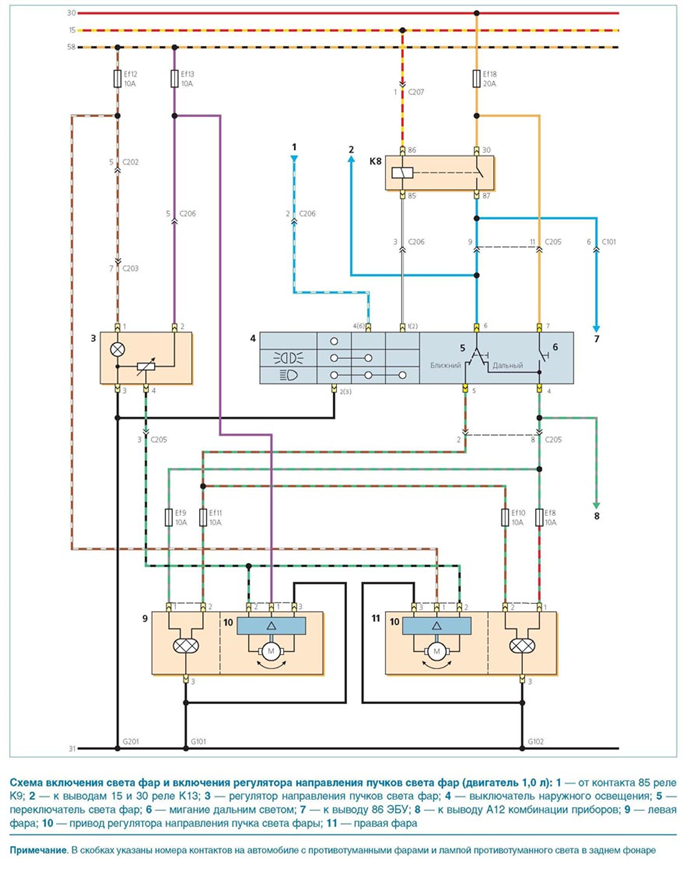

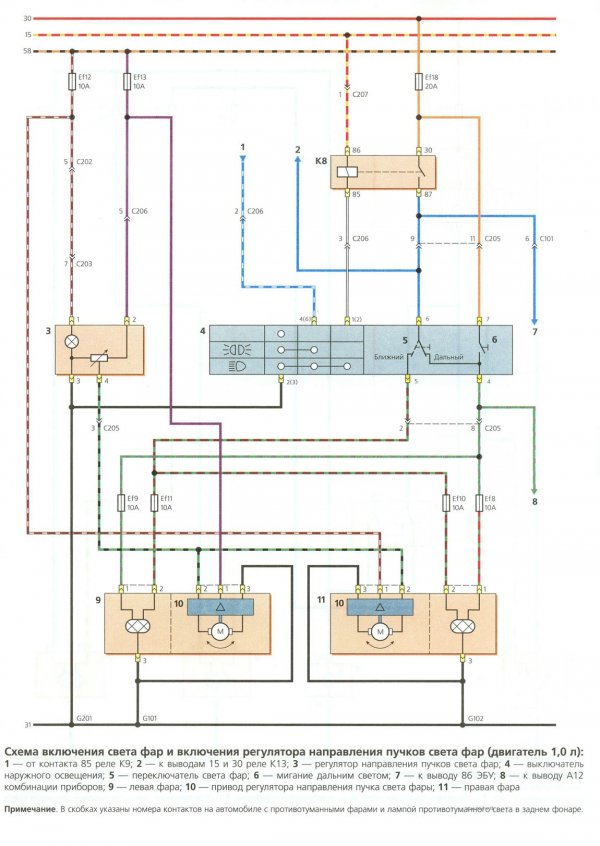

Включение света фар и корректор световых пучков

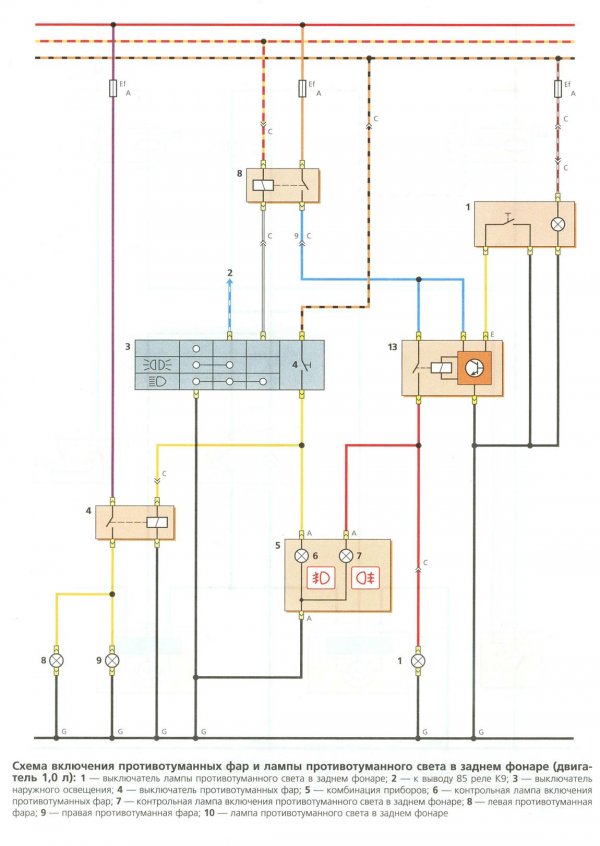

Противотуманные фары и фонари

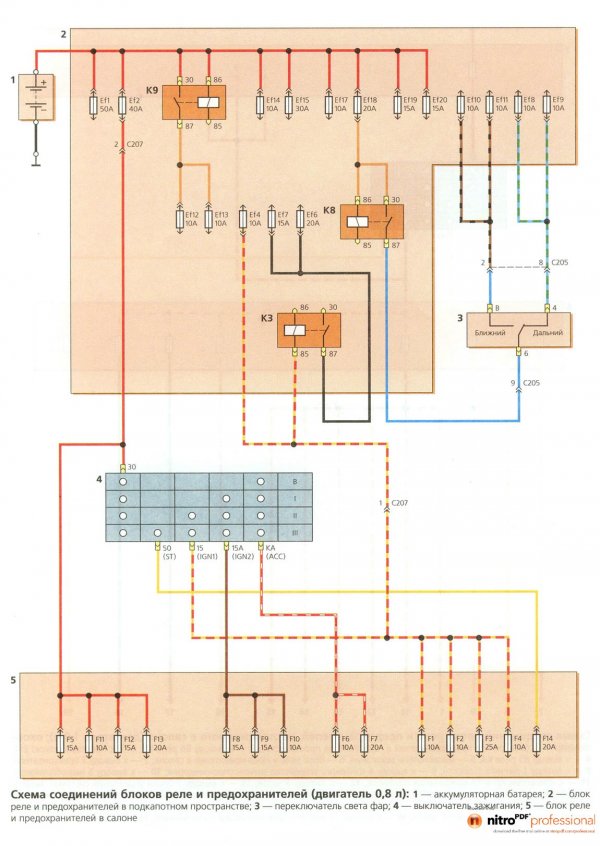

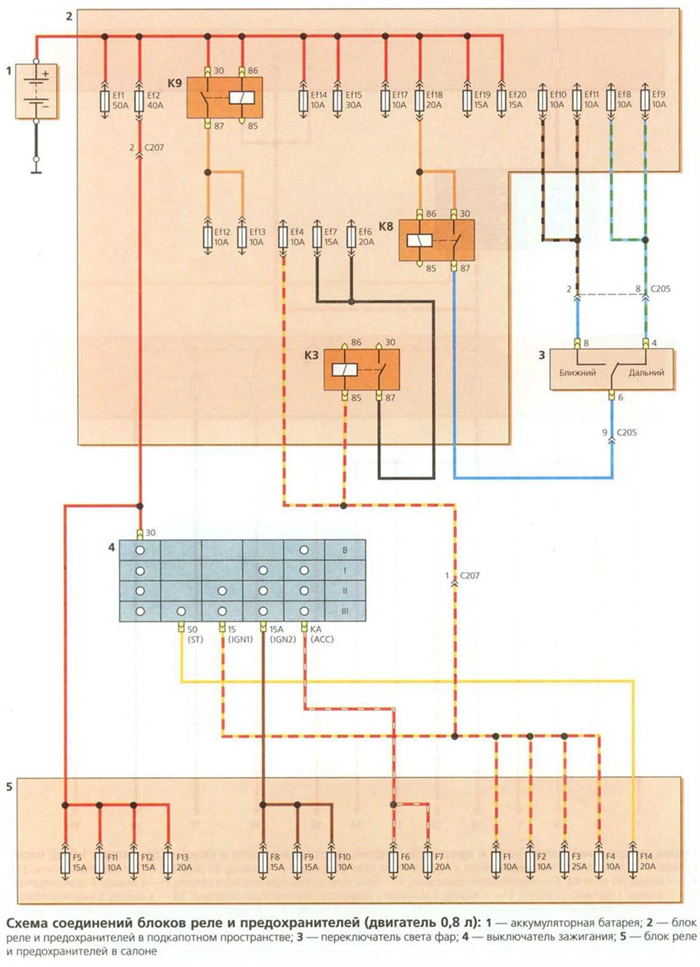

Блок реле и предохранителей в подкапотном пространстве (двигатель 0,8л)

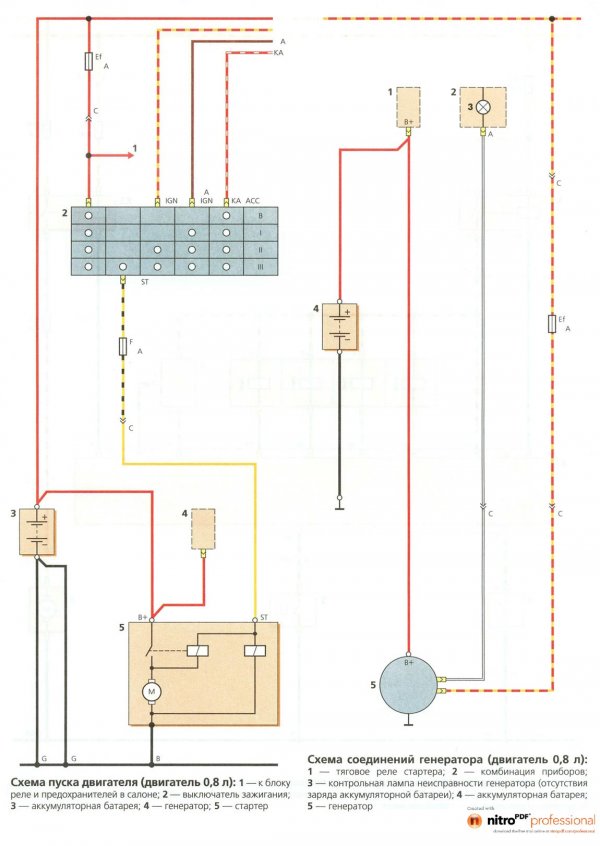

Электросхема генератора и стартера (двигатель 0,8л)

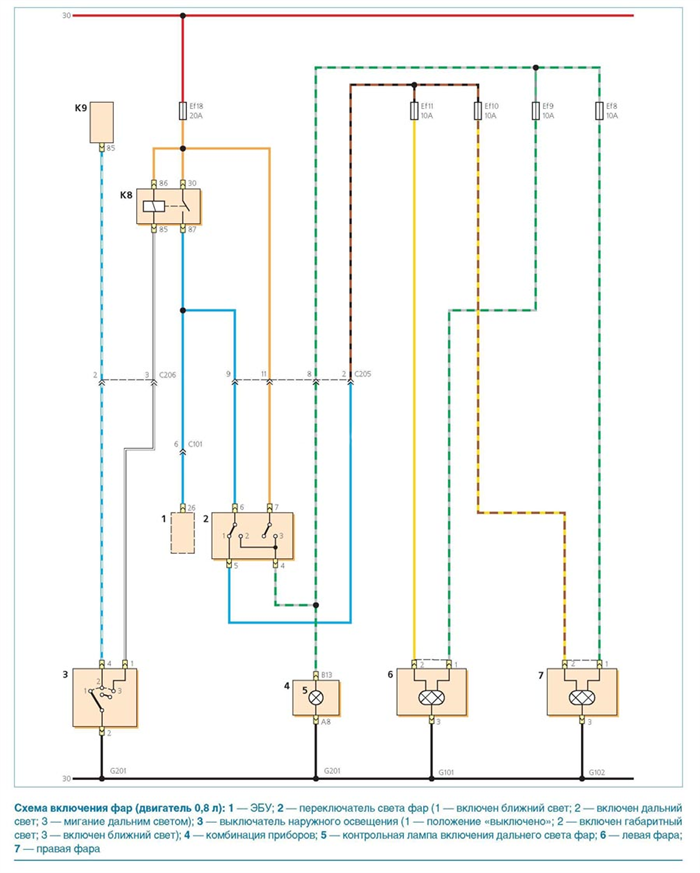

Схема включения фар (двигатель 0,8л)

Регулятор направления пучков света фар (двигатель 0,8л))

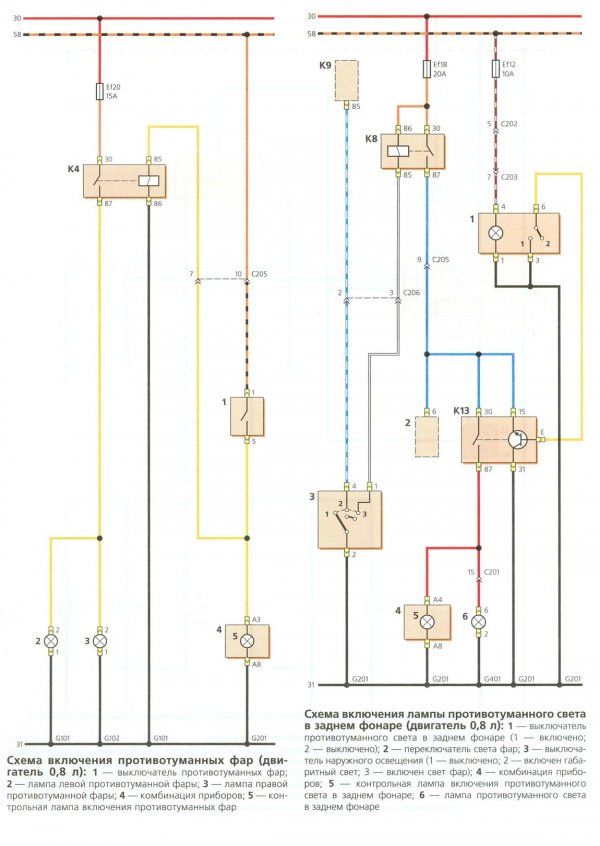

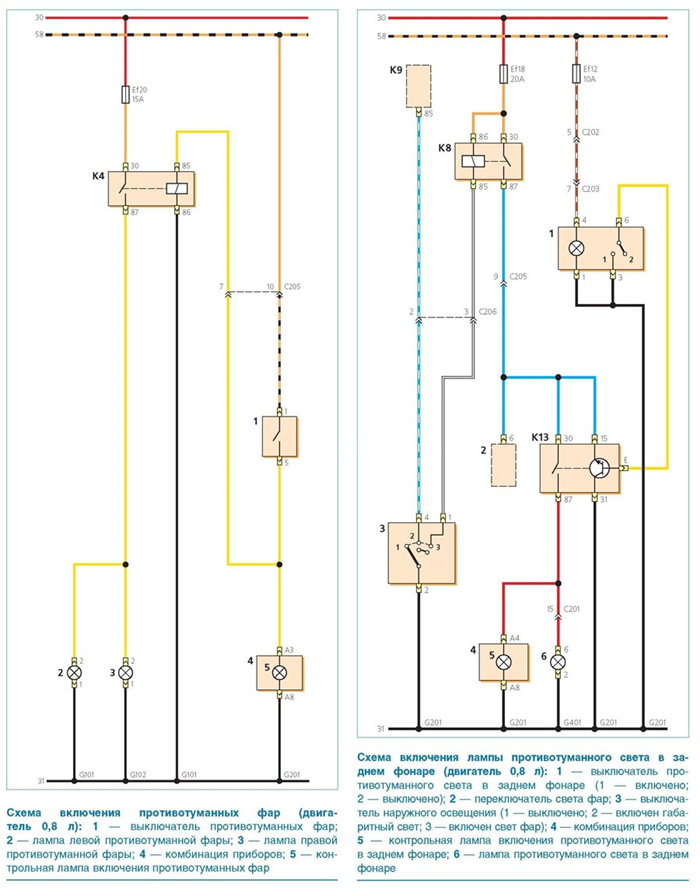

Противотуманные фары и фонари (двигатель 0,8л)

Стеклоочистители и омыватели ветрового и заднего стекла

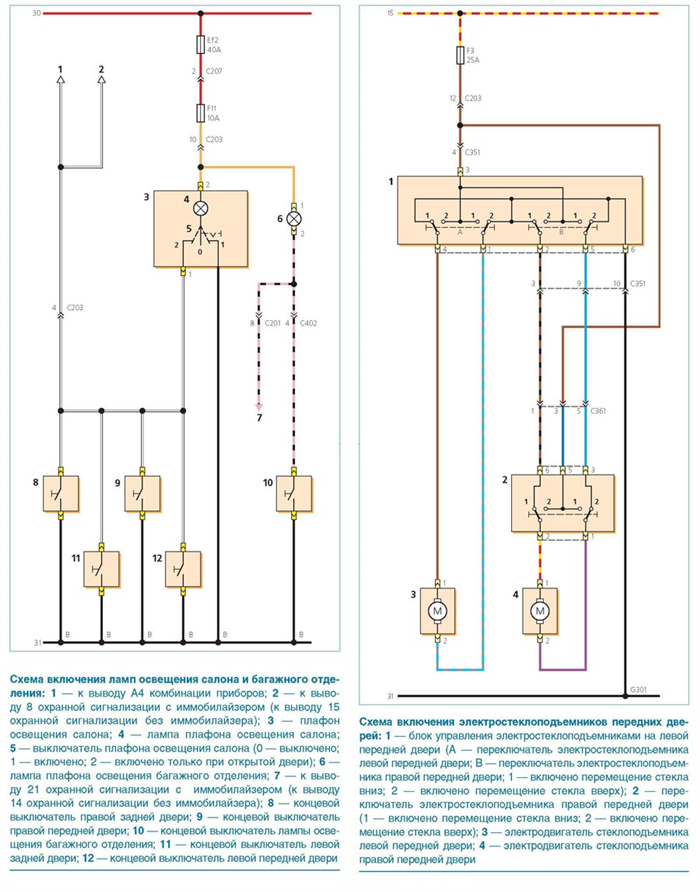

Электростеклоподъёмники передних дверей, освещение салона и багажника

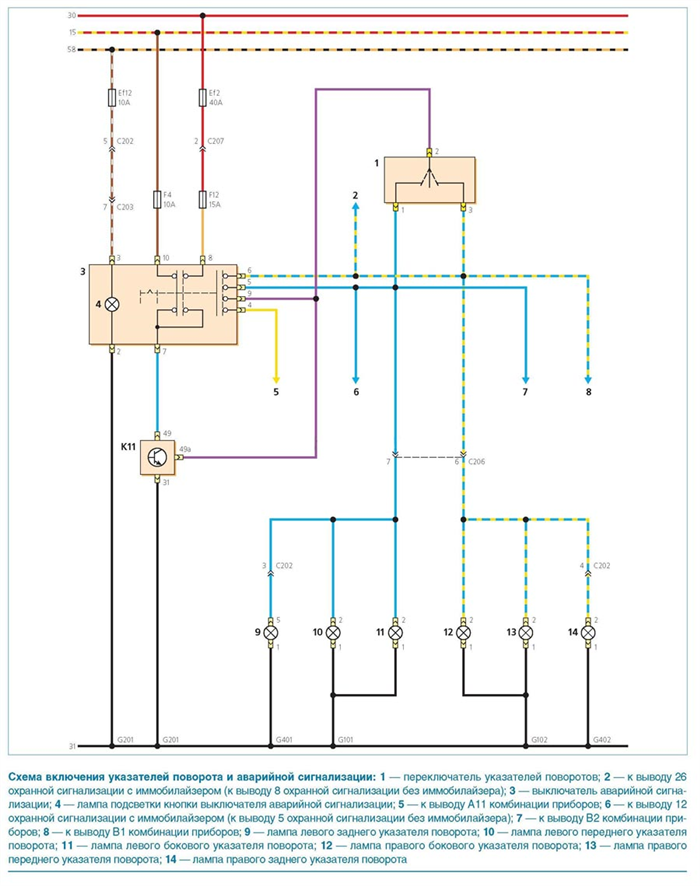

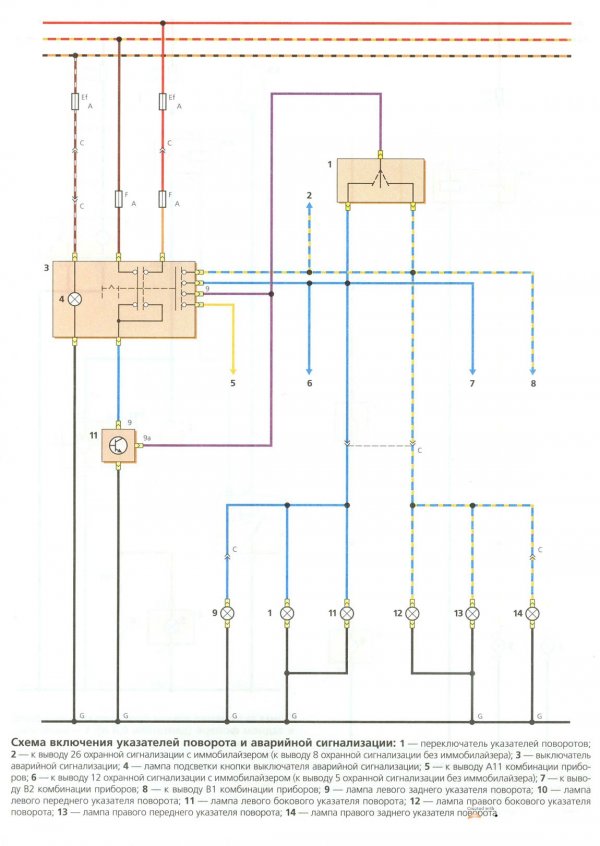

Указатели поворота и аварийная сигнализация

Схема генератора дэу матиз

  • Вы здесь:
  • Главная

О проекте

Полезные статьи

Регламент Матиз

Видео

Форма

Продолжая увлекательное путешествие по узлам и агрегатам нашей любимой машинки, в сегодняшней статье мы обсудим такой важный агрегат, как генератор Дэу Матиз. Именно этот агрегат – главный поставщик энергии к системам и агрегатам Вашего автомобиля. Именно генератор Дэу Матиз обеспечивает образование искры на свечах зажигания, освещает дорогу светом фар и крутит в магнитоле любимый диск.

И если он выходит из строя – автомобиль становится недвижимостью – ну, по крайней мере до того, как генератор будет заменен или отремонтирован.

Как сказал когда-то один славный англичанин: «Давайте же сядем на землю, покрытую первой весенней травой, пустим по кругу чашу с вином и будем рассказывать странные истории о королях…» Ну, в смысле о генераторах…

Генератор Matiz: назначение, характеристики и общее устройство.

Как было сказано выше, главной задачей, которую выполняет генератор Дэу Матиз (да и вообще любой автомобильный генератор) является выработка электроэнергии путем преобразования механической энергии в электрическую.

Энергия питает все бортовые потребители и подзаряжает аккумулятор. Сама схема работы генератора в Матизе ничем не отличается в общих своих принципах от любого автомобильного генератора – шкив, расположенный на конце коленвала, через ремень вращает ротор генератора. Сам ротор зафиксирован в закрытых подшипниках, которые запрессованы в крышки генератора.

Никакого обслуживания в процессе работы генератор не требует – достаточно проверять натяжение его ремня. Снятие и установка генератора особого труда не представляет – о ней можно прочесть в нашей статье Замена генератора Матиз.

А вот ремонт генератора с его разборкой лучше передать в руки специалиста-электрика.

Для индикации исправности генератора на панели приборов предусмотрена специальная лампочка, которая загорается при включении зажигания, и гаснет, когда двигатель запущен, а ротор генератора вращается. Если данная лампа моргает или горит постоянно – следует срочно искать неисправность в генераторе, его электрических цепях и проверять натяжение ремня.

Сила тока, которую выдает генератор Матиз – 65 А, рабочее напряжение – от 13,8 до 14,6 В.

Генератор Матиз: о происхождении видов.

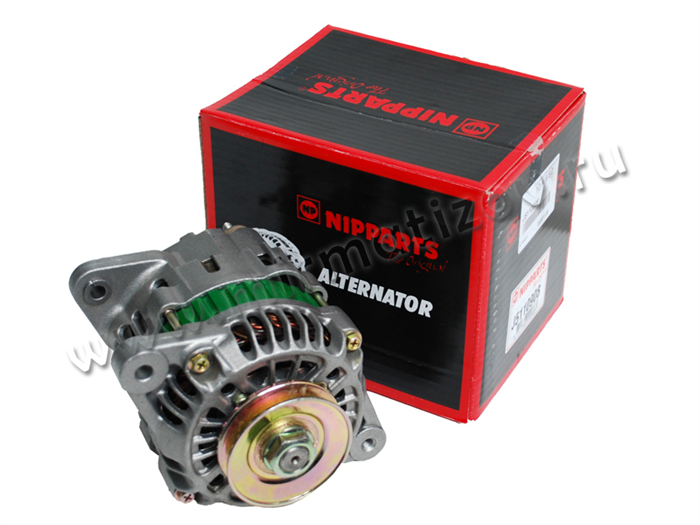

На Daewoo Matiz устанавливаются генераторы двух типов: Delphi (тип «А») и Mando (тип «В»).

Оба типа генераторов имеют одинаковые посадочные размеры и технические характеристики.

И только небу известно, чем руководствуются при установке определенного типа генератора на заводе – скорее всего наличием запаса тех или иных генераторов. Ни VIN номер, ни документация на автомобиль не даст Вам ответа на этот вопрос до внешнего осмотра.

Читать еще:  Шкода октавия лифтбек технические характеристики

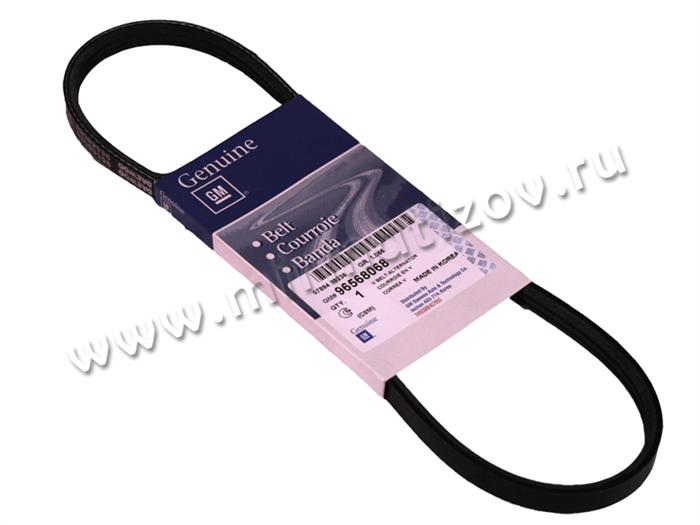

В чем же принципиальное отличие этих типов? Во-первых, это ремень и соответственно шкив, которыми ротор генератора приводится во вращение. У генератора типа «А» (Delphi) ремень поликлиновой, его внутренняя поверхность состоит из трех продольных клиньев. Также подобный ремень называют ручейковым. Шкив генератора имеет, соответственно, три паза. Номер ремня по каталогу Дэу Матиз – 96568068.

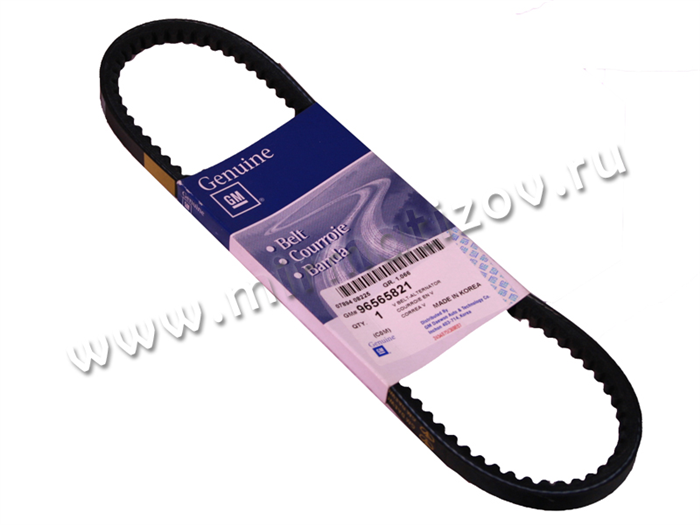

Генератор Деу Матиз типа «В» (Mando) приводится во вращение клиновым зубчатым ремнем и имеет соответствующий шкив с единственным пазом. Ремень имеет поперечные зубцы (примерно как на полотне пилы) – поэтому отличить данный ремень даже на ощупь не представляет труда. Номер данного ремня по каталогу Дэу Матиз – 96565821.

Отличить данные ремни на автомобиле очень и очень просто – достаточно провести пальцами вдоль внутренней поверхности ремня. По отсутствию или наличию поперечных зубцов и можно узнать, какой именно ремень (и скорее всего генератор) установлен на Ваш Матиз.

Вторым принципиальным отличием в конструкции двух типов генератора является диодный мост – элемент, который преобразует переменный ток в постоянный.

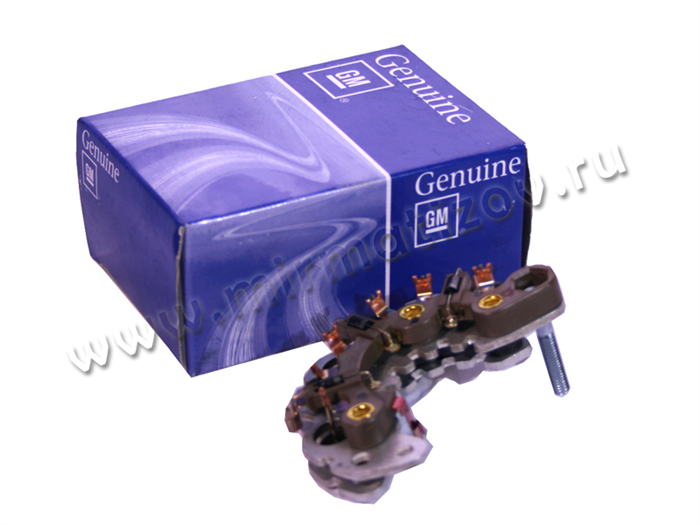

Диодный мост генератора Матиз.

История трагедии.

Нередко в своей работе мы отмечаем обращения покупателей, связанные с выходом из строя диодного моста на генераторах типа DELPHI (тип «А»). Вот как выглядит этот замечательный элемент:

Поток желающих приобрести диодный мост генератора Матиз постоянен, а связано это с особенностью его контрукции, делающей диодный мост ахиллесовой пятой Daewoo Matiz, оснащенных генераторами типа DELPHI. Сам корпус диодного моста выполнен из алюминиевого сплава, а заклепки, которыми он проклепан – из латуни. Добавьте сюда соленую среду родных дорог, воздействие электричества и вспомните школьные уроки физики и химии.

Сочетание алюминия и латуни образует отличную электрохимическую пару, по причине чего электрохимическая коррозия «съедает» мост буквально за 2-3 сезона эксплуатации.

Именно поэтому диодный мост Matiz является, по сути своей, расходным материалом.

Вариантов выхода из ситуации как обычно несколько:

1. Периодически менять диодный мост (надоедает обычно после второй замены за три года).

2. Высверлить латунные заклепки и заменить их алюминиевыми. Передача «Очумелые ручки» вам в помощь.

3. Один раз заменить генератор Delphi на Mando и забыть об этих проблемах.

Генератор Матиз: а как у него насчет других неисправностей?

А у него хорошо насчет других неисправностей!

В том смысле, что ломаться в генераторе особо нечему, и вот какие еще неисправности могут с ним приключиться в очень-очень редком случае:

– Износ и разрушение подшипников ротора. Бывает обычно не раньше 50 000 км. пробега, а до этого проявляется в виде вибраций и гула, не заметить который способен только глухой. Лечится заменой подшипника или генератора в сборе.

– Выход из строя регулятора напряжения. Замена не составляет особого труда.

– Износ щеток. Тоже ходят под 100 000 км, замена проста и дешева.

– Обрыв ремня. К генератору отношения не имеет, лечится заменой.

– Теоретически – выгорание обмотки (ни разу не сталкивались с таким случаем).

Вместо заключения:

Генератор Дэу Матиз штука специфичная, и если судьбе было угодно, чтобы в Ваш Matiz на заводе попал генератор Delphi, примите это с мужеством. Хотя вовсе не факт, что с ним обязательно будут проблемы – многие Daewoo Matiz откатывают с таким генератором по 100 тысяч километров и даже больше без каких-то проблем.Но вероятность выхода из строя его диодного моста намного выше, чем у Mando – и это обстоятельство можно назвать едва ли не единственной «детской болезнью» нашего любимого автомобиля.

При возникновении проблем с диодным мостом, особенно если пробег автомобиля составляет 30 тысяч и больше, владельцы обычно меняют Delphi на новый Mando. Новые подшипники, да и вообще отсутствие износа других элементов окупают это с лихвой и гарантируют длительную дальнейшую работу генератора.

Читать еще:  Схема полного привода уаз патриот

И еще ни разу не сталкивались мы с тем, чтобы Mando меняли на Delphi – такое возможно если только на необитаемом острове где-то в Океании.

(Да мы и туда доставку нового Mando сможем организовать!примечание начальника службы доставки ММ)

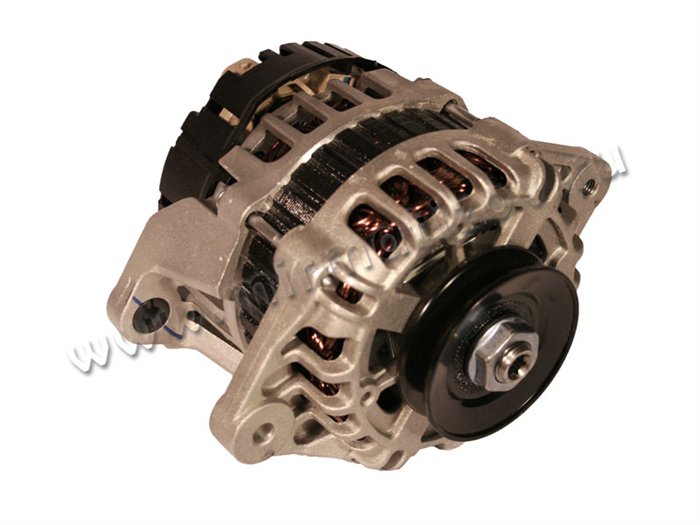

Генератор Дэу Матиз.

Как отремонтировать генератор на Дэу Матиз (генератор Matiz).

Генератор на Дэу Матиз выходит из строя очень часто. С этой проблемой сталкивались очень многие владельцы Дэу Матиз. Ни сама машина, ни автовладелец в этом не виноваты, причина в особенностях конструкции.

Дело в том, что диодный мост генератора Дэу Матиз своей минусовой пластиной не касается корпуса генератора непосредственно, а контакт проходит через шпильки крепления диодного моста и клепки, на которых собран сам диодный мост Матиз.

Контакт получается крайне не надежным, клепки обычно выгорают. Как следствие диодный мост сгорает. Это причина примерно 90% поломок генератора Дэу Матиз.

Итак, непосредственно сам ремонт генератора Дэу Матиз.

Необходимые инструменты: головка или ключ на 7 , головка Е5 или обычная на 4 мм, паяльник до 100Вт, тестер,

1. Снимаем пластиковую крышку генератора. Она держится на 3-х защелках.

2. Головкой на 7 откручиваем 3 винта крепления диодного моста Дэу Матиз. И три винта головкой Е5 или на 4мм.

3. Отпаиваем три вывода статора, которые идут к диодному мосту. Снимаем диодный мост вместе с реле-регулятором.

4. Отпаиваем вывод соединяющий диодный мост и реле.

5. Проверяем тестером ротор – должен быть примерно 3,5 Ом. Статор – выводы должны звонится на массу в МегаОмах или бесконечность. Диодный мост -проверяем каждый диод по отдельности, тестер в положении «проверка диодов». Если хоть один пробит- меняем диодный мост. Реле регулятор генератора проверить в домашних условиях не сможем никак, только с помощью специального тестера для реле, либо с исправным генератором на проверочном стенде.

6. Собираем все в обратной последовательности, но уже с новым диодным мостом Дэу Матиз.

7. Проверить работоспособность генератора при таких обстоятельствах сможем только на машине после его установки. Не забудьте заранее зарядить аккумулятор!

8. Напряжение зарядки генератора на Матиз должно быть 13,6-14,8 V, контрольная лампочка зарядки должна гаснуть.

9. Искать и покупать генератор на Дэу Матиз бу смысла нет, так как ремонт генератора на Матиз не дорогой, и даже уже перебранный генератор Дэу Матиз примерно в 2 раза дешевле новых. При таком же качестве и с гарантией 6 месяцев. Цену на ремонт генератора Матиз (генератор матиз цена) , перебранный генератор на Matiz можно узнать позвонив по телефонам на главной странице этого сайта по ремонту генераторов. Генераторы всегда есть в наличии.

Купить генератор на Дэу Матиз 0,8 по цене всего 2900 рублей! в сервисном центре Rscenter-vostok.

Подходит для всех Дэу Матиз и Спарк с мотором 0,8 литра.

При покупке генератора Daewoo Matiz, гарантия на генератор пол года.

Заводской дефект генераторов ,связанный с частым выходом из строя диодного моста Дэу Матиз, устранен! Больше он не будет ломаться!

Генератор Дэу Матиз

Цена на генератор Дэу Матиз указана с условием сдачи старого агрегата.

Мы можем произвести замену генератора Матиз на Вашем автомобиле.

Мы можем выполнить ремонт Вашего генератора Дэу Матиз.

Номера генератора Bosch .0986049051
Valeo 440122 600001 AB165104 TA000A52202
Delco 219170 219251 96380673 DRA3824N DRA3824N.

Cервисный центр Rs Center-Vostok – ремонт генераторов в Москве. Вы можете проконсультироваться по любому вопросу. Звоните нам по тел. +7 (495) 645-60-46, или 8 (905) 513-64-75.
