Схема двигателя иж планета 5

Двигатель – разборка и сборка

Полная разборка двигателя необходима, если заметны серьезные повреждения шатуна, коленчатого вала и его подшипников. Это происходит, например, при заклинивании двигателя, общем сильном износе деталей (грохот, гул при работе). Двигатель приходится полностью разбирать (“половинить”) также в случае износа левого сальника коленчатого вала (падение мощности, трудный запуск, повышенное дымление из-за подсоса масла в кривошипную камеру из коробки передач).

1. Снимаем с двигателя цилиндр и поршень.

2. Сливаем масло и снимаем силовой агрегат с мотоцикла.

3. Сняв левую крышку картера, снимаем моторную передачу, сцепление и пусковой механизм.

4. Снимаем правую крышку картера. Здесь следует снять генератор вместе с правым сальником коленчатого вала.

5. Снимаем ведущую звездочку главной передачи.

6. Разбираем, насколько это возможно, коробку передач.

7. С правой стороны отверткой отворачиваем винты, соединяющие половины картера и отворачиваем гайки двух болтов.

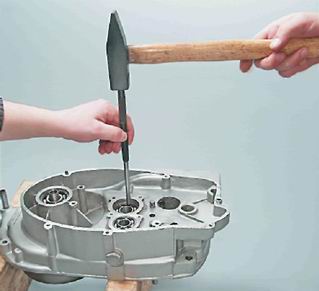

8. Бородком выбиваем две установочные втулки на половину их длины.

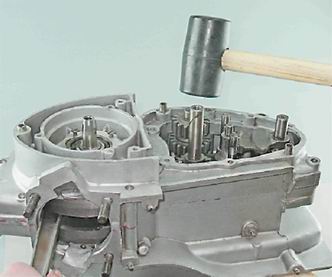

9. Наносим легкие удары киянкой по плоскости разъема половин картера и, помогая монтажной лопаткой, (заводя ее в пазы передней и задней части двигателя) разъединяем половины.

Не раздвигайте половины картера отверткой, вставленной в разъем. Это приведет к повреждению плоскостей стыка и негерметичности картера.

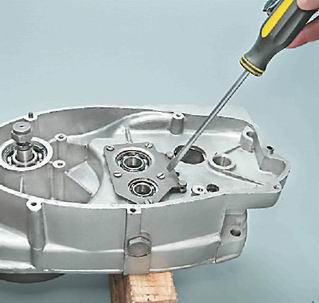

10. Отверткой отворачиваем винты крепления стопорной пластины подшипников коробки передач.

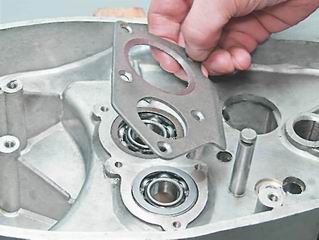

11. Снимаем пластину.

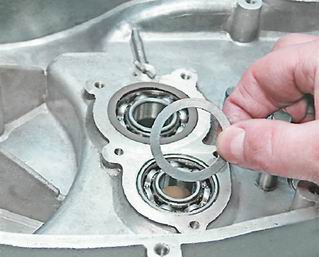

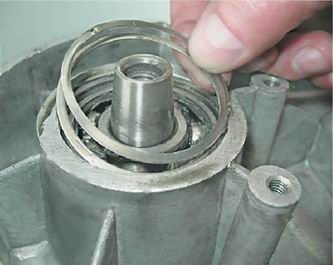

12. Снимаем регулировочные кольца-шайбы, записав их число и расположение.

13. Снимаем левую половину картера с коленчатого вала, при необходимости постукивая по ней киянкой.

Будьте осторожны, алюминиевый сплав картера довольно хрупкий.

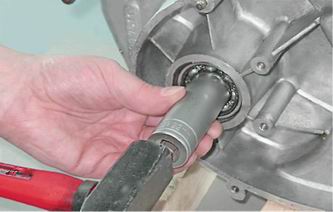

14. Легкими ударами по наружному кольцу выбиваем оба шариковых подшипника валов коробки передач.

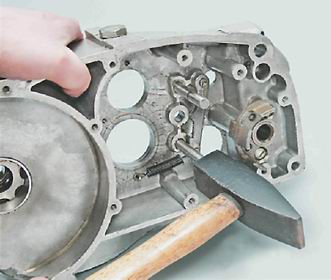

15. Выбиваем из картера скалки-направляющие вилок переключения передач.

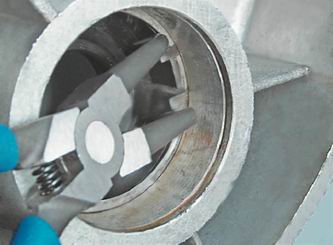

16. Щипцами или круглогубцами извлекаем наружное стопорное кольцо шарикового подшипника коленчатого вала.

17. Извлекаем регулировочную шайбу (шайбы).

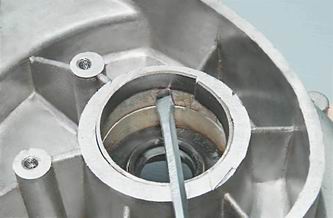

18. Выколоткой из мягкого металла со стороны кривошипной камеры (через отверстие сальника) выбиваем шариковый подшипник.

19. Щипцами извлекаем внутреннее стопорное кольцо.

20. Вынимаем разрезное дистанционное кольцо.

21. Подбираем походящие оправки для выпрессовки левого сальника коленчатого вала.

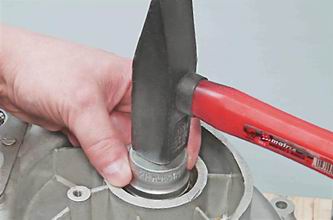

22. Через них легкими ударами выбиваем сальник вместе с фигурной шайбой и кольцом коренного подшипника в сторону кривошипной камеры. Запоминаем, какой стороной сальник был обращен к кривошипной камере.

Аналогично выпрессовываем внешнее кольцо правого коренного подшипника.

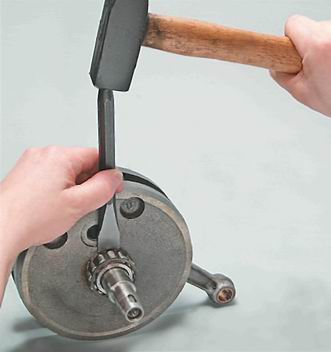

23. Если коренные подшипники коленчатого вала подлежат замене, снимаем их аккуратными ударами зубила или подходящим съемником.

1. Промываем все детали в керосине или уайт-спирите и осматриваем их.

На корпусных деталях не должно быть трещин, следов задиров в гнездах подшипников и сорванной резьбы.

Правая и левая половины картера заменяются только в комплекте.

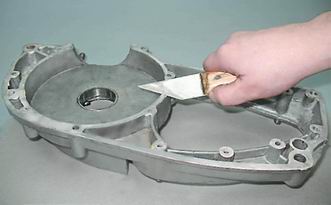

2. Стыковочные поверхности картера очищаем от остатков герметика и прокладок.

3. Скалки вилок переключения передач полируем до зеркального блеска.

4. Шабером и шкуркой удаляем с половин картера заусенцы и прочие производственные шероховатости. После этого дополнительно промываем корпусные детали водой с моющим средством.

Ремонт коленчатого вала возможен только в условиях специализированной мастерской.

5. Заполняем левый сальник пластичной смазкой и устанавливаем его вместе с кольцом подшипника, разрезным дистанционным кольцом и фигурной шайбой в левую половину картера.

6. Устанавливаем внутреннее стопорное кольцо.

7. Обильно покрываем ролики коренных подшипников пластичной смазкой, так чтобы они не выступали из сепаратора.

8. Вырезав из пластиковой бутылки, сворачиваем и устанавливаем оправку для левого сальника.

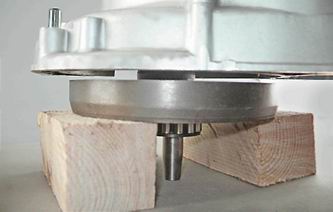

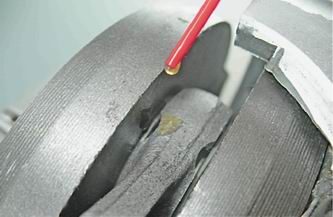

9. Укладываем коленчатый вал левым концом вверх на опоры.

Слегка покачивая, осторожно надеваем левую половину картера на коленчатый вал. Разъем картера должен оказаться в плоскости симметрии шатуна.

10. Вынимаем оправку.

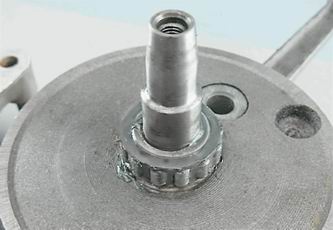

11. Смазанный шариковый подшипник устанавливаем на вал.

Инструментальной головкой на 19 мм запрессовываем его до упора.

12. Устанавливаем дистанционные шайбы и стопорное кольцо.

13. Смазываем 4-6 каплями моторного масла подшипник шатуна.

14. Проверяем легкость вращения коленчатого вала.

15. Дальнейшую сборку двигателя осуществляем в порядке, обратном разборке. При этом на обезжиренные плоскости разъема картера и резьбу болтов наносим термостойкий (не ниже 200°С) герметик. Однако сначала собираем двигатель без герметика, чтобы убедиться в свободном вращении коленчатого вала и других деталей. Все подшипники, их гнезда и шестерни при этом должны быть смазаны.

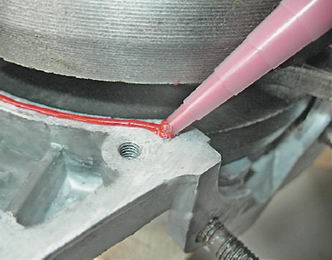

Герметик должен быть нанесен в виде тонкого валика без разрывов.

16. При соединении половин картера аккуратно постукиваем по деталям киянкой.

Паронитовые прокладки достаточно покрыть слоем пластичной смазки.

Сборка и разборка двигателя ИЖ Планета 5

Пошаговая инструкция о том, как проводится разборка и сборка двигателя ИЖ Планета 5.

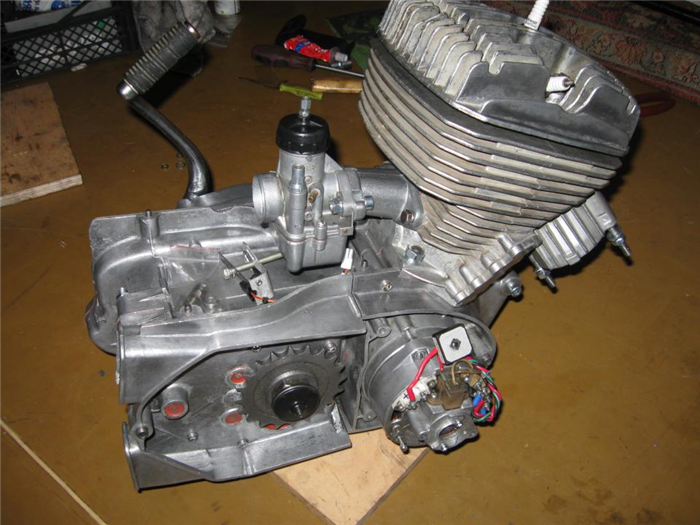

Отечественные мотоциклы марки ИЖ, несмотря на свой возраст, все еще популярны в различных уголках нашей страны. Этот простой и неприхотливый транспорт пользуется особой популярностью у жителей сельской местности. Не каждый импортный мотоцикл сможет завестись в +40 или -30, работать на любом бензине, а в модификации с коляской превращается в универсальный транспорт охотника или рыбака. Увы, есть у этих мотоциклов и весомый недостаток – низкий ресурс двигателей. Редко какой ИЖ сможет проработать несколько сезонов и при этом не «застучать». Именно поэтому ниже, вы найдете пошаговую инструкцию о том, как проводится разборка и сборка двигателя ИЖ Планета 5.

Разборка двигателя

Ремонт двигателя ИЖ Планета можно полностью выполнить своими руками, благо простая конструкция это позволяет. Основной постулат такой работы – следовать установленному порядку разборки и сборки. Следуя представленной ниже схеме можно добраться до всех элементов двигателя, чтобы провести их ревизию или замену. Полностью разбирать мотор имеет смысл, если необходимо добраться до коленчатого вала или левого сальника. Поломка последнего приводит к снижению ходовых характеристик, дымлению из-за наличия большого количества масла внутри кривошипной камеры.

Пошаговая схема разборки:

1. Откручиваем свечу, гайки с верхней части цилиндра. Убираем цилиндр с поршнем.
2. Сливаем оставшееся в двигателе масло и снимаем мотор с рамы (крепления в передней и задней части) предварительно отключив и пронумеровав все провода.
3. Откручиваем левую крышку и по максимуму снимаем коробку передач и другие доступные элементы.
4. Из под правой крышки убираем генератор, звезду главной передачи и сальник коленчатого вала.
5. Убираем все доступные детали, относящиеся к коробке передач.
6. Справа находим винты, стягивающие части картера. Отвинчиваем их вместе с гайками двух болтов.
7. Подходящим, по диаметру прутком выталкиваем установочные втулки так, чтобы они частично оставались в пазах.
8. Легкими ударами киянки постукиваем вдоль всей плоскости соприкосновения частей картера. Если части не отходят друг от друга или отходят частично, попробуйте вставить в паз монтажную лопатку и без особого усилия постучать по ней.

Важно! Прикладывать чрезмерное усилие или ковырять половинки картера острыми предметами – запрещено! В противном случае можно повредить хрупкий алюминий.

Разборка двигателя завершена, теперь можно провести ремонт двигателя ИЖ Планета 5.

Запомните! Если вы проводите данную процедуру впервые, то организуйте рабочее место и аккуратно складывайте все снятые детали, записывая наиболее сложные для вас моменты разборки.

Сборка двигателя иж планета 5

Процесс сборки двигателя происходит в обратном порядке, с обязательным условием – соблюдением всех технологических особенностей процесса. При восстановлении мотора не забывайте, что это точный механизм и от того, насколько тщательно вы подошли к подгону и установке всех деталей, будут зависеть его основные характеристики.

• Все демонтированные запчасти и элементы двигателя отмываются растворителем и проводится ревизия. Если были обнаружены серьезные сколы, задиры или другие дефекты, то эти запчасти заменяются. Если повредило левую половину картера или правую, то их заменяют попарно.
• Стыковочные плоскости отчищаются от следов герметика или прокладок.
• Элементы узла переключения передач полируется до блестящей поверхности.
• Левый сальник наполняем пластичной смазкой и монтируем на место с кольцом подшипника, следом фигурную шайбу.
• Ставим стопорное кольцо, после проверки точности установки переходим к следующим действиям.
• Следом монтируем ролики коренных подшипников и смазываем их.
• Надеваем коленчатый вал, на него ставим смазанный пластичной смазкой шариковый подшипник.
• Ставим дистанционные шайбы и следом за ними – стопорное кольцо.
• Смотрим, насколько просто вращается коленчатый вал, предварительно смазав его моторным маслом.

Если сборка на данном этапе не вызывает нареканий, следующие действия соответствуют обратному порядку сборки двигателя. Учтите, что необходимо приобрести полный комплект новых прокладок, и дополнительно смазать соединительные плоскости термостойким герметиком.

Ремонт двигателя ИЖ Планета 5

Созданный в 1987 году ижевским заводом мотоцикл ИЖ Планета 5 до сих пор пользуется популярностью среди мотолюбителей. Это очень качественный и надежный байк, отличающийся стойкостью, простотой и доступностью. Разборка двигателя ИЖ Планета 5 довольно проста даже для любителей. Сама конструкция мотоцикла не содержит сложных элементов.

Планета 5 неприхотлив к погодным условиям. При желании завести мотор в холодную зиму, он удивит вас, даже если за окном будет стоять мороз в -30 градусов. Более того, мотоцикл разрабатывался для езды по различным типам дорог, что делает его очень проходимым и отличным помощником в сельскохозяйственных работах.

Как и его аналог, Юпитер 5, ИЖ Планета 5, характеристика двигателя которого не многим уступает своему «брату», имеет строгий классический стиль. Однако имеет ряд преимуществ перед Юпитером, основными из которых являются:

• одноцилиндровый двигатель;
• разборка и ремонт коробки передач без снятия двигателя;
• наличие одного глушителя.

Тем не менее, есть и большой минус. Коленчатый вал Планеты значительно массивнее, поэтому работает на более низких оборотах, что делает его менее мощным. Хотя устройство двигателя ИЖ Планета 5 практически не отличается от Юпитерского. Правда поломки возникают ничуть не реже, так что если вы перешли с одного мотоцикла на другой, особых проблем с эксплуатацией и техническим обслуживанием возникнуть не должно.

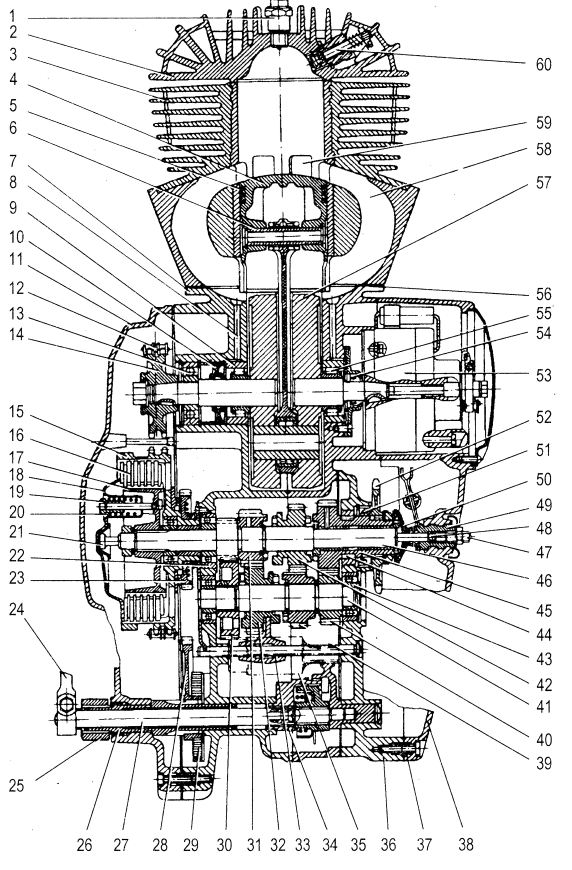

Схема двигателя ИЖ Планета 5

При своей мощности в 22 лошадиных сил, объем двигателя ИЖ Планета 5 составляет все 346 куб.см. Это очень неплохой показатель для столь малого объема. При обычном использовании, скорости в 120 км/ч вполне достаточно. Правда динамика Планеты чуть хуже Юпитера, да и в дороге тревожат лишние вибрации. Однако такие показатели устраивают далеко не всех, поэтому многие задумываются о том, как увеличить мощность двигателя ИЖ Планета 5.

В целом, байк имеет стандартное электрооборудование, воздушную систему охлаждения, многодисковое сцепление и коробку передач на 4 ступени. Сам двигатель работает в два такта. Для заправки используется масляно-бензиновая смесь. Как видите, показатели ИЖ Планета 5, характеристика двигателя которого не многим отличается от Юпитера, могут позволить ему выступить в качестве «рабочей лошадки».

Сборка и разборка

Прежде чем задумываться о мощности, необходимо разобраться в техническом обслуживании мотоцикла. Зачастую, гоняясь за скоростью и внешним видом, владельцы забывают об элементарных правилах эксплуатации своего любимца. Вследствие халатности, и не только, возникают различного рода поломки. Устранение проблем можно выполнить самостоятельно. Учитывая, что разборка и сборка двигателя ИЖ Планета 5 очень просты, их можно выполнить в домашних условиях. Тем не менее, рекомендуется прибегнуть к созданной заводом книге по эксплуатации и техническому обслуживанию мотоцикла.

Бывают случаи, когда книга техобслуживания была давно утеряна, или вовсе не получена при покупке. В таком случае вот простой порядок разборки двигателя:

Следует учесть, что чем чище будет ваше рабочее место, тем лучше будет произведен ремонт, поскольку грязь, попавшая внутрь двигателя, может затруднить его работу и даже стать причиной очередной поломки. Не поленитесь перед работой хорошо отмыть мотор.

Записывайте, либо отмечайте ход своих действий. Это поможет при сборке. Группируйте детали в порядке их разбора и комплектуйте по расположению. Чем организованней будет процесс разборки, тем быстрее вы соберете двигатель ИЖ Планета 5, технические характеристики которого вновь станут радовать вас.

1. Итак, первым делом необходимо снять трубку выпуска. Удобнее всего будет не откручивать ее полностью, а только со стороны двигателя и привязать к устойчивой детали.
2. Теперь приступите к снятию крышки цилиндров, закрепленной на четыре болта и сами цилиндры, осторожно, не повредите прокладки. Повреждение прокладок приведет к нарушению давления и компрессии двигателя.
3. Снимите трубку на чехле цепи.
4. Выбейте передний палец укрепляющий двигатель. Выбивайте аккуратно, погнутая деталь обратно не залезет.
5. Теперь приступайте к креплениям двигателя. Отверните все гайки и болты с задней части двигателя.
6. Когда двигатель не закреплен, убираем его в сторону, на устойчивую поверхность. На поддоне расположены семь болтов, их необходимо открутить. После аккуратно снимите поддон. Снимите пластину выносящего маховика и прокладку, зафиксируйте двигатель. Зафиксировать двигатель лучше на верстаке, если его нет, то массивный стол подойдет.
7. Переходим к выносящему маховику. Чтобы ослабить болт, крепящий маховик, понадобятся торцевой ключ и длинная прочная монтировка. Резьба на шляпке довольно мягкая, если переусердствовать – можно сорвать.
8. Затем разделяем половинки поддона. Они еще понадобятся, так что не убираем их в «дальний угол».
9. Теперь переходим к выносящему маховику и шпону. Они снимаются просто, особых навыков не требуют.
10. Запомнив места расположения регулировочных шайб, последовательно выньте передний, задний и копирный валы.
11. Переходим к крышкам кривошипных камер. Вывернув шпильки аккуратно снимаем крышки и кольца.
12. Затем снова необходимо вернуться к поддону. Выньте коленчатые валы из его половинок.
13. Дальше снимите подшипники половинок картера. Открутите обойму и винты с сальником коленчатого вала.
14. И последний шаг. Снимите установочные кольца и выбейте сальники.
    Сборка осуществляется в обратном порядке, но необходимо закручивать болты и шпильке с определенными усилиями. В остальном не должно возникнуть вопросов о том, как собрать двигатель ИЖ Планета 5.

Доработка мотора

Если вам хочется выделиться из толпы, можно провести несколько манипуляций с двигателем. Форсировка двигателя ИЖ Планета 5 — не сложный процесс. Достаточно подобрать более мощный двигатель с похожей системой газораспределения. В целом, тюнинг зависит только от вашей фантазии. Даже простая замена глушителя обеспечит более эстетичный звук и немного уменьшит вибрации.

[sc:ads5]

Рекомендуем прочитать:

Советы, инструкция, важные особенности процесса

Фотоотчет: Ремонт двигателя мотоцикла «ИЖ-Планета» 2, 3, 4 и пятой модели

Сейчас уже редко где можно встретить «Планету», особенно в стоковом исполнении. Дедовские сараи где они когда-то стояли в изобилии уже давным давно вычищены страждущими, а помойки где они когда-то валялись — поросли травой…

Единственное место где еще можно найти что-нибудь более менее приличное — местные газеты объявлений. Можно поискать и на «Авито», но прежде чем там брать — смотрите товар в живую, а то пришлют вам сумку кирпичей вместо двигателя…

Мне повезло: я нашел в местной газетенке объявление о продаже двигателя от мотоколяски, выехал на место, осмотрел, договорился, купил и привез домой. То что двигатель от мотоколяски пусть вас не пугает — двигатель полностью идентичен родному планетовскому.

Вобщем, когда я раскидал двигатель — обрадовался и тут же огорчился… Обрадовался потому что двигатель был стоковый и не имел следов вмешательства. Там еще масло было родное и свеча СССР-овская. Огорчился потому что поршневая и нижний подшипник шатуна были убиты.

Хороший заводской цилиндр в запасе у меня был: расточенный в ремонтный размер + к нему когда-то давно был куплен заводской поршень, хромированные кольца и палец.

Шатун я купил в интернет-магазине. Удалось найти еще заводской — не пластилиновый. Я его немного доработал: сделал небольшой пропил в нижней головке для улучшения смазки подшипника, разпрессовал коленчатый вал, старый шатун выкинул, поставил новый и потом отцентрировал коленчатый вал с помощью индикатора.

Инструменты

Из инструментов на понадобится:

1. Дрель или шуроповерт
2. Сверло по металлу на 4 — 5 мм
3. Плоский надфиль
4. Технический фен
5. Оправки. В качестве оправок можно использовать сантехнические сгоны
6. Мощная плоская отвертка
7. Рожковый или накидной ключ на 14
8. Хомут
9. Молоток или киянка
10. Масленка или шприц
11. Герметик

Подготовка

Для выполнения качественного ремонта — детали двигателя должны быть чистыми, резьба в картере прогнана, сальники и прокладки — новыми.

Сначала чистим масляные каналы в кривошипных камерах. Каналов в двигателе Иж-Планета — два: один в левой половинке картера, другой — в правой. Находим каналы и если они сильно забиты — прочищаем их проволокой, промываем чистым бензином и продуваем сжатым воздухом.

Установка подшипников и сальников

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Установка коленчатого вала

Смазываем чистым моторным маслом кромки коренного сальника и подшипник. Укладываем левую половинку картера на брусочки, берем в руку коленчатый вал и с проворачиванием вставляем его в картер. Вставлять коленчатый вал нужно очень аккуратно немного проворачивая его. Если коленчатый вал тупо забить в картер — 100% завернете кромку сальника!

Сборка половинок картера

Обезжириваем разъем половинок, выбиваем немного направляющие втулки так, чтобы они вышли над плоскостью на 5-6 мм. В зависимости от вашего желания — собираем КПП. Лично я, КПП собираю только после сборки двигателя, мне так удобней.

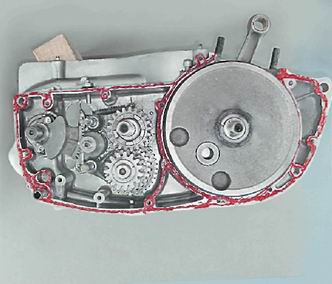

Наносим на разъем любой автомобильный герметик, устанавливаем вторую половинку картера, достукиваем ее кияночкой, устанавливаем крышку КПП и стягиваем картер болтами.
