Снятие и промывка форсунок ВАЗ-2107

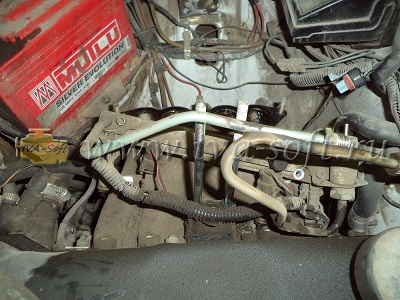

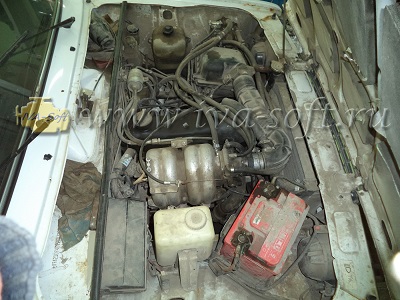

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой “хлопушкой”. В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие “хлопушки”, эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

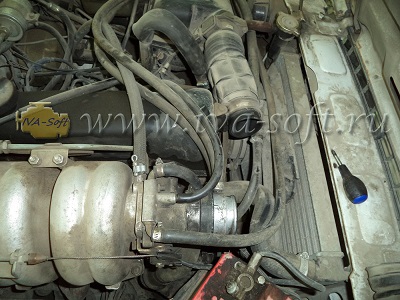

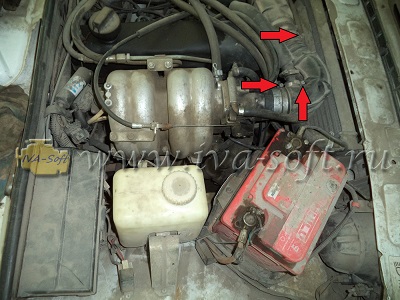

Приступаем. Откручиваем хомуты крепления (рис. 2) воздушного патрубка используя “крестовую” отвертку или “головку” на 7 мм.

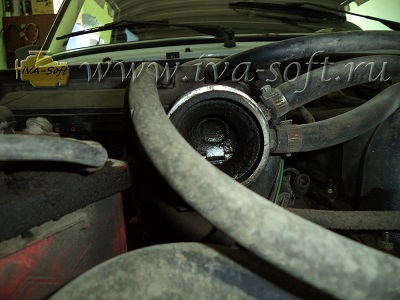

Снимаем патрубок (рис. 3).

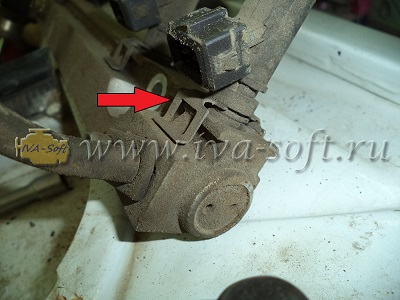

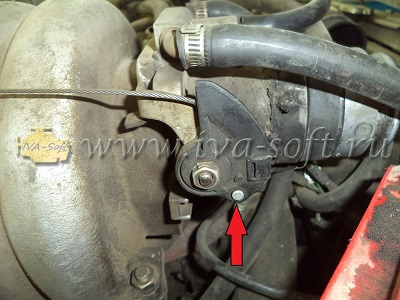

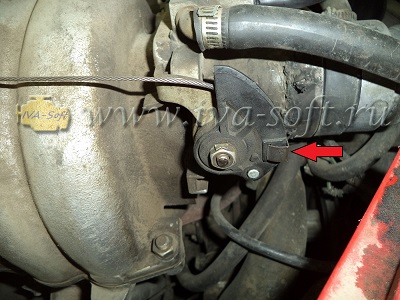

Снимаем фиксатор тросика газа используя “плоскую” отвертку, аккуратно его поддевая (рис. 4).
Открывая дроссельную заслонку, снимаем тросик газа (рис. 5, 6).

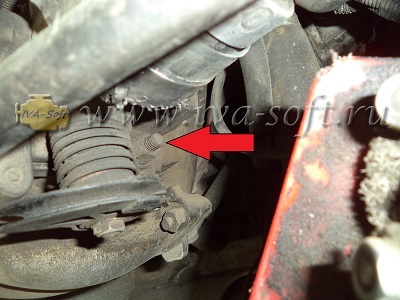

Откручиваем крепление тросика газа используя “головку” на 10 мм (рис. 7).

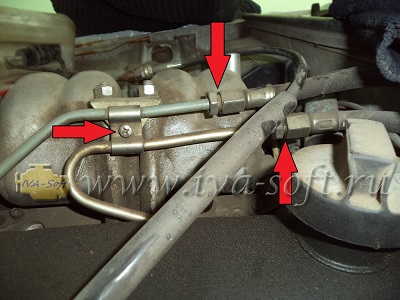

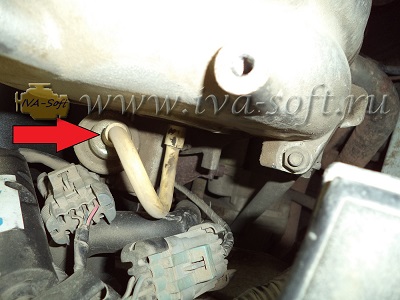

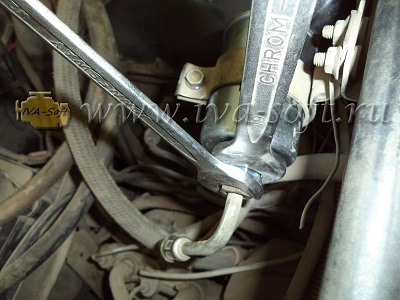

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок “крестовой” отверткой (рис. 8).

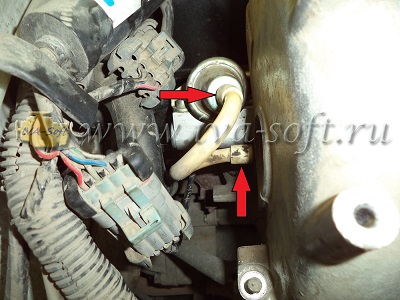

Снимаем вакуумный шланг с регулятора давления топлива (рис. 9, 10).

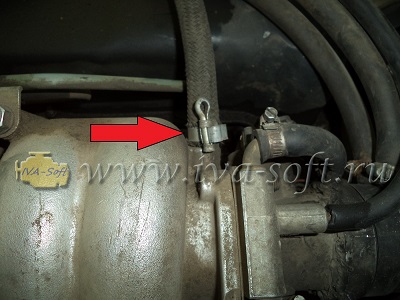

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут “плоской” отверткой (рис. 11).

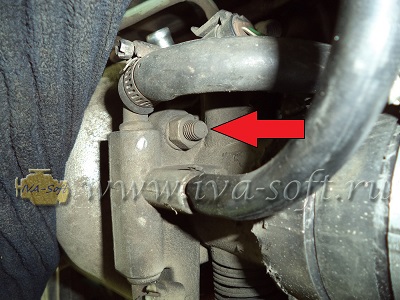

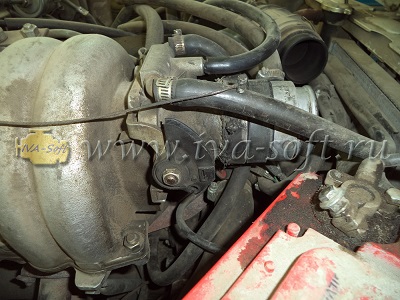

Откручиваем две гайки крепления дроссельного узла используя “головку” на 13 мм (рис. 12, 13). Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

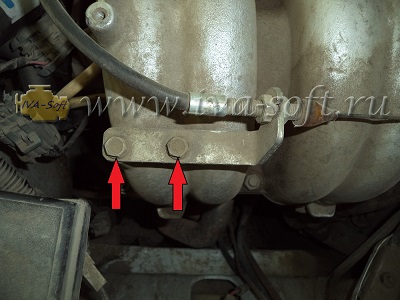

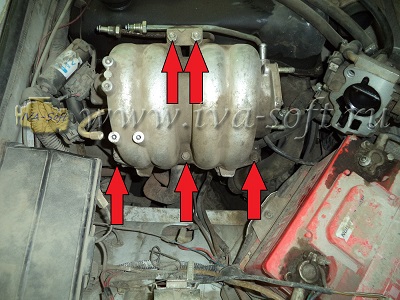

Откручиваем гайки крепления впускного коллектора используя “головку” на 13 мм (рис. 14). Убираем шайбы.

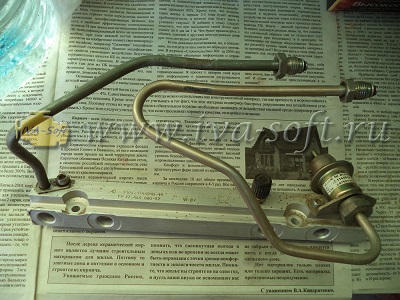

Снимаем крепеж топливопроводов (рис. 15, 16).
Снимаем впускной коллектор и убираем его в сторонку (рис. 17).

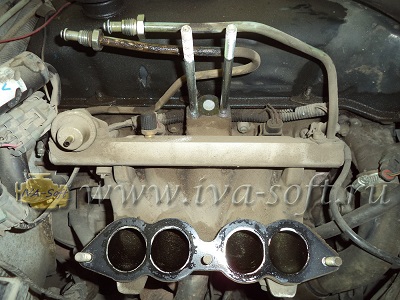

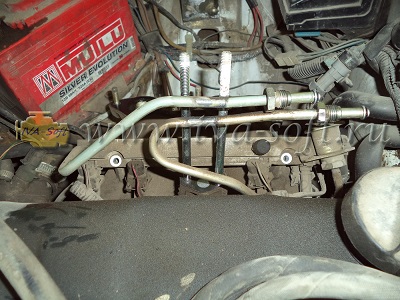

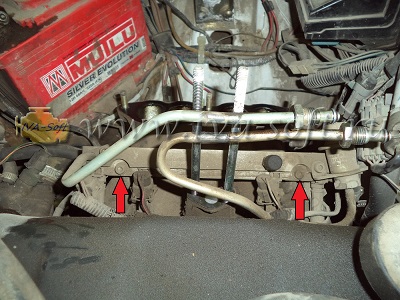

Откручиваем болты крепления топливной рампы шестигранником на 5 мм (рис. 18, 19).

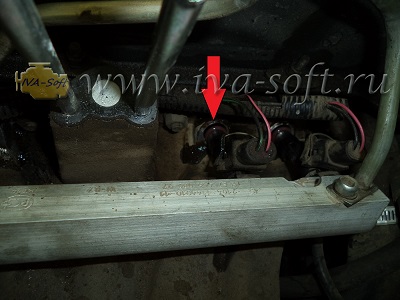

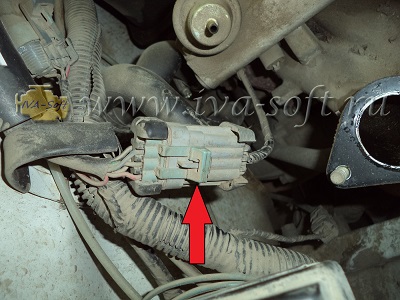

Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя (рис. 20, 21).

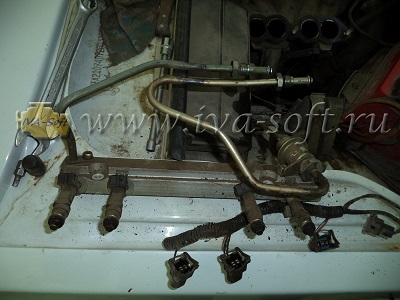

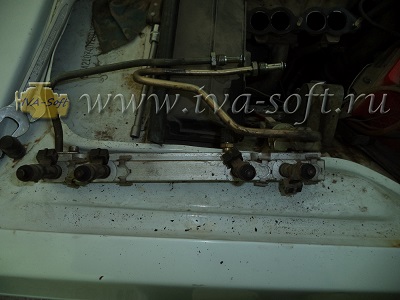

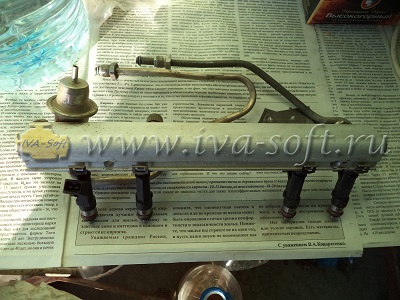

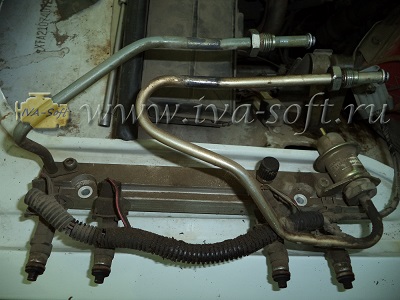

Вытаскиваем рампу вместе с форсунками (рис. 22, 23). Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу “монтировкой”.

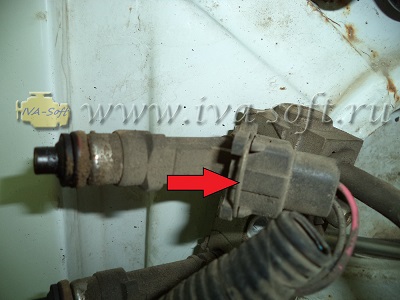

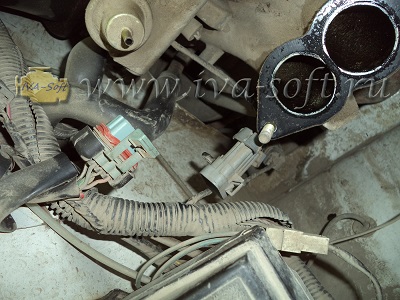

Снимаем жгут форсунок, нажимая на фиксаторы на разъемах (рис. 24, 25).
Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе (рис. 26, 27).
Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя (рис. 28).

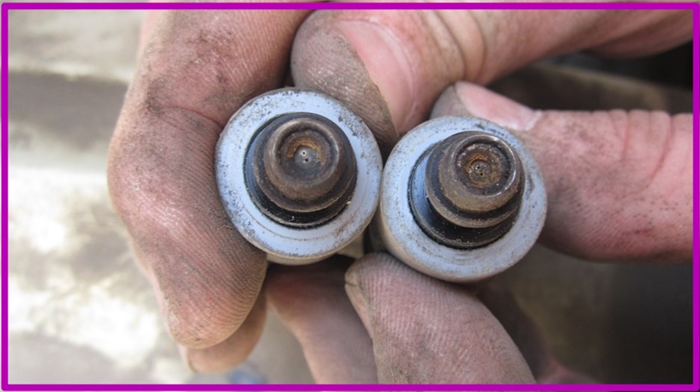

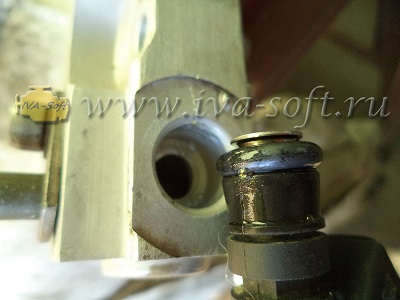

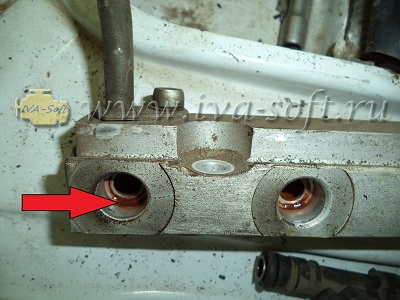

Мы видим ржавчину как в самих форсунках, так и в топливной рампе (рис. 29). Человека где-то заправили бензином с водичкой.
Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках (рис. 30). Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.
Устанавливаем новые уплотнительные колечки (рис. 31) на форсунки, предварительно сняв старые, поддевая их отверткой.
На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета (рис. 32), она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучще оставить их, так как качество новых оставляет желать лучшего.

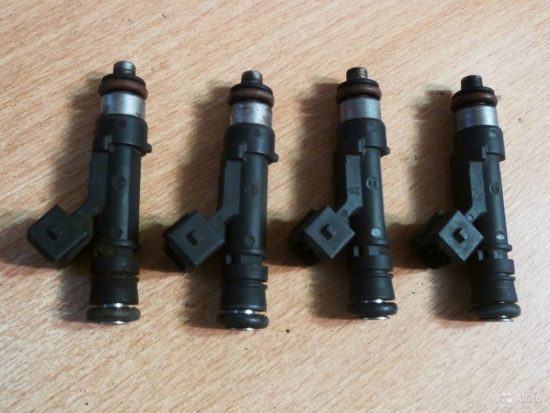

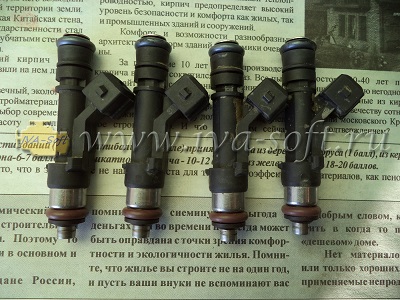

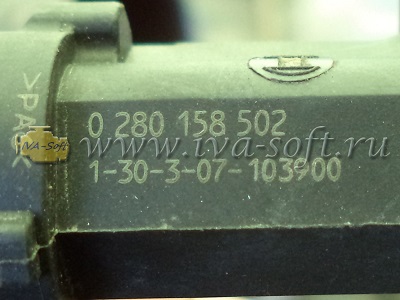

При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502 (рис. 33).
Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом (рис. 34).
Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40 (рис. 35). Это помогает не повредить колечки при установе.
Устанавливаем фиксаторы форсунок на место. Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону (рис. 36).
Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40 (рис. 37)
Перед разборкой мы обратили внимание, что “хлопушка” и дроссельная заслонка очень грязные (рис. 38).
Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую “хлопушку” (рис. 39).
Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива (рис. 40).

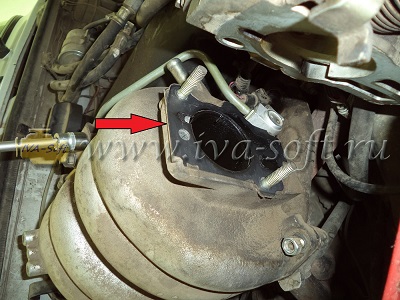

Смотрим на состояние прокладки дроссельного узла, при необходимости замененяем новой (рис. 41).

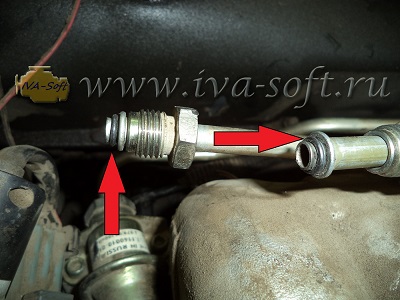

Устанавливаем новые уплотнительные колечки бензопроводов (рис. 42).

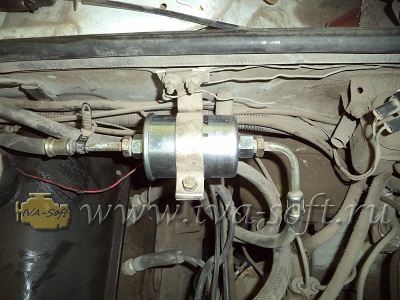

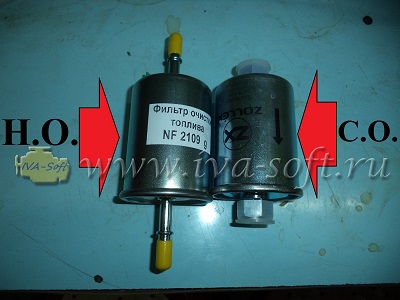

Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на “закрутках”) и нового (на “защелках”) образцов (рис. 43). В нашем случае установлен фильтр старого образца.

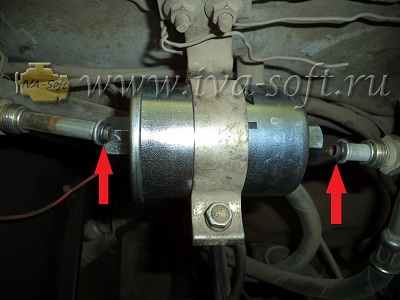

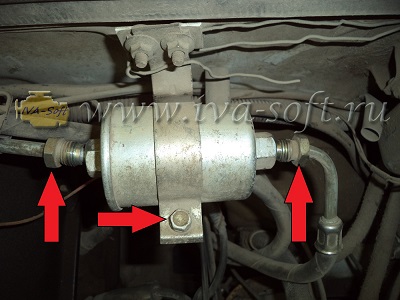

Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр “головкой на 10 мм (рис. 44).”

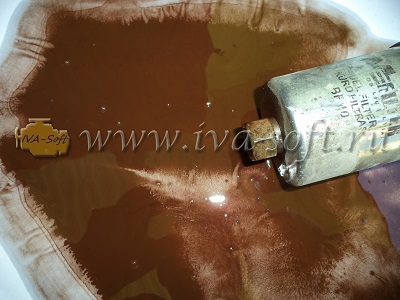

Вот что выливалось из фильтра в нашем случае (рис. 45).
Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода (рис. 46). Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.
Затягиваем топливопроводы, не переусердсвуя и придерживая их, исключая подрезание топливных колечек.
Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива (рис. 48) и подсоса воздуха.
Смотрим на полученый результат и ровную работу двигателя.
Как самому почистить форсунку инжектор ВАЗ 2107
Как известно, инжектор функционирует подобно распылителю, то есть порционно передает смесь в рабочую камеру двигателя. Протяженность цикла впрыска и кол-во передаваемого горючего закладываются в структуру блока управления двигателя внутреннего сгорания.
Система впрыска располагается внутри впускного коллектора. Передвигаясь сквозь коллектор, воздушный поток выносит топливные частицы, которые были выброшены инжектором, в камеру сгорания.
В случае загрязнения форсунок на автомобиле ВАЗ 2107, требуется выполнить чистку инжектора самостоятельно или в автосервисе.
Неисправности инжекторов – причины и характерные черты
В ходе эксплуатирования инжекторам чаще других составляющих системы подачи топлива приходится контактировать с агрессивными средами. Если инжекторы на «семерке» неисправны, это можно определить по следующим признакам:
- «Заглохивание» авто при попытке тронуться с места;
- Существенное падение мощности;
- Сторонние шумы и вибрирования в ходе работы двигателя;
- Избыточное кол-во выделяемых отходящих газов;
- Перемена топливного расхода;
- Нестабильное «поведение» двигателя внутреннего сгорания на холостом ходу.
Ухудшение функционального состояния инжекторов «семерки», в первую очередь, объясняется их загрязнением. Из-за некачественного топлива на стенках инжекторов появляются наслоения, снижающие пропускную способность отверстий для впрыска.
Диагностирование неисправностей
Очевидно, прежде чем снять инжекторы, следует удостовериться, что они и в самом деле засорены. Для этого существуют следующие варианты:
- Слуховая проверка. Наименее эффективный метод диагностирования неисправностей. Имеет смысл его использовать лишь в случае существенного засорения отверстий.
- Диагностирование состояния инжекторов посредством тестера. Гораздо более эффективный метод диагностики по сравнению с описанным выше.
- Диагностирование механических параметров. Данная процедура может производиться исключительно при наличии профоборудования.
Как прочистить инжекторы
Методы очистки инжекторов многообразны. Применение конкретного варианта будет зависеть от степени загрязнения отверстий. При профилактической чистке или устранении легких засорений могут применяться специальные химсредства, использование которых не требует снятия инжекторов.

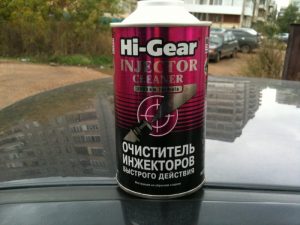

Чистка инжекторов присадками
Данный метод дает возможность прочистить не только инжекторы, но и топливную систему вообще. Однако этот метод результативен лишь при систематичном применении чистящих химических препаратов.
Стоит отметить, что присадки необходимо использовать каждые 17000-20000 километров пробега. Для очистки топливопровод впрыска следует подсоединить к резервуару, посредством которого чистящее вещество передается под давлением, а стандартный топливный насос отключить.
Двигатель нужно завести, и следующие пятнадцать минут он должен функционировать на холостом ходу. Затем необходимо приглушить мотор и подождать около пятнадцати минут.
После этого мотор вновь следует запустить, однако в этот раз уже довести обороты до предельных для удаления фрагментов шлама. В подобном режиме двигатель внутреннего сгорания должен работать примерно тридцать минут.
Чистка вручную
Если речь идет о запущенном случае, когда чистка присадками фактически лишена смысла, необходимо производить демонтаж и последующую замену инжекторов.
Для чистки инжекторов вручную понадобятся:
- Чистое тряпье;
- Банка с очистителем;
- Шприц 5-7 мл;
- Комплект накидных ключей;
- Комплект отверток.
Для того чтобы мероприятие завершилось успехом, необходимо придерживаться нижеследующего алгоритма:
- Демонтаж хомутов фиксирования воздушного патрубка и его последующее снятие;
- Демонтаж фиксирующего механизма тросика газа;
- Снятие тросика ускорителя и его кронштейна;
- Демонтаж топливопроводов и крепежей трубок;
- Демонтаж шланга вакуумного усилителя тормозов;
- Демонтаж кронштейнов топливопроводов;
- Демонтаж кронштейнов впускного коллектора;
- Удаление болтов крепления топливной рампы;
- Ослабление жгута крепежа инжекторов;
- Удаление инжекторов с топливной рампой.
Производить чистку следует согласно инструкции, предложенной на упаковке химического препарата.
Видео
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Форсунки ВАЗ 2107: чистка и замена
Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания. Схема устройства топливной системы «семерки» — на картинке ниже.

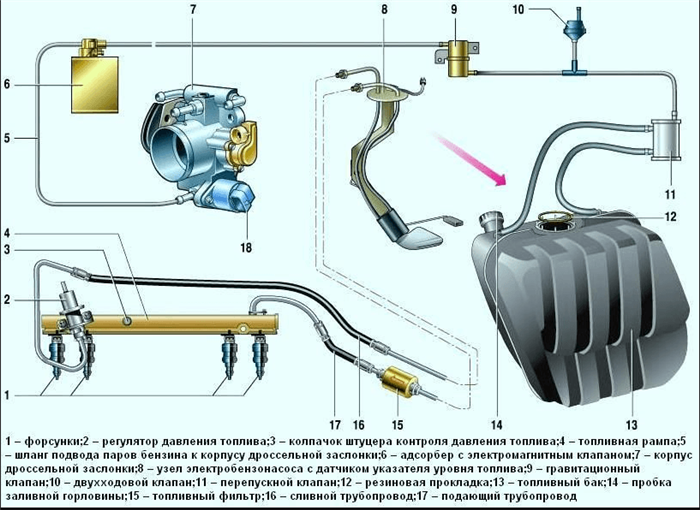

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор
В процессе эксплуатации форсунки чаще остальных компонентов топливной системы контактируют с агрессивными средами. Поэтому вопрос долговечности и функциональности топливных форсунок актуален для обладателей инжекторной «классики».
Признаки неисправности топливных форсунок на «2107» таковы:
- Нестабильная работа ДВС на холостом ходу;
- Автомобиль глохнет при трогании с места;
- Ощутимое падание мощности;
- Посторонние шумы и вибрации в работе мотора;
- Рывки и провалы во время движения;
- Чрезмерное количество выделяемых выхлопных газов;
- Изменение расхода топлива.
Причиной ухудшения функционального состояния форсунок ВАЗ 2107 инжектор является их засорение. Из-за низкокачественного горючего на стенках форсунок образуются твердые отложения, которые снижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит обилие грязи в топливных магистралях, бензобаке, топливном фильтре.
Диагностика неполадок
Перед тем как снять форсунки на Ваз 2107, необходимо убедиться, что они действительно засорены. Есть несколько способов:
- Проверка на слух: дедовский способ диагностики. Применим только при значительном загрязнении отверстий. «Бывалые» рекомендуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора явно слышны приглушенные звенящие звуки, то распылители топлива подлежат чистке;
- Оценка состояния форсунок с помощью мультиметра: куда более объективный способ анализа в сравнении с предыдущим. Для начала нужно знать какой тип распылителей установлен на автомобиле. Как правило, «семерку» комплектовали форсунками высокого сопротивления. Для корректной диагностики необходимо отсоединить «высоковольтники», идущие к форсунке. Теперь нужно подсоединить диагностические провода прибора к выводам форсунки. Если показатели вольтметра будут выдавать значения в диапазоне 12-17 Ом, то с форсунками все в порядке;
- Диагностика механических параметров распылителя. Эта диагностическая операция доступна только при наличии профессионального оборудования; ее выполняют только на специализированных СТО. Суть в том, что форсунки демонтируются и крепятся стенду. Через деталь непрерывно пропускается топливо в большом количестве. Мастер оценивает параметры факела, который образуется при прохождении горючего через форсунку. Если топливо поступает неравномерно, то налицо засор устройства.
Как почистить форсунки Ваз 2107
Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.
Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.
Чистка форсунок присадками
Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.
Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.
Ручная чистка
Для ручной чистки потребуются:
- Баночка с очистителем инжектора;
- Набор накидных или рожковых ключей;
- Набор отверток;
- Шприц 5-7 мл;
- Чистая ветошь.
Соблюдайте следующую последовательность действий для успеха мероприятия:
- Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на «7» и снимаем патрубок;
- Демонтируем фиксатор тросика газа «плоской» отверткой;
- Снимаем тросик акселератора и его кронштейн;
- Демонтируем топливопроводы и крепления трубок;
- Демонтируем шланг ВУТ;
- Демонтируем кронштейны топливопроводов и впускной коллектор;
- Удаляем болты крепления топливной рампы;
- Ослабляем жгут крепежа форсунок;
- Удаляем форсунки с топливной рампой.
Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.
Как чистить форсунки на ВАЗ 2107 инжектор — причины поломок и диагностика
На автомобилях инжекторного типа устанавливаются такие устройства, которые называются форсунками. Они представляют собой распылитель, посредством которого осуществляется подача топлива в рабочую камеру цилиндра. Длительность впрыска и количество топлива управляется автоматически, за что отвечает ЭБУ. С течением эксплуатации автомобиля возникает засорение этих устройств. О том, как почистить форсунки на ВАЗ 2107, подробно разберемся в материале.
Причины и признаки неисправностей форсунок инжекторной семерки
Форсунки — это одна из важнейших деталей инжекторной системы подачи топлива. Если она выходит из строя, что случается крайне редко, то нарушается работа двигателя. Чаще всего наблюдается засорение топливных форсунок, что происходит по причине контакта с агрессивными средами. Агрессивной средой является не только топливо, но сжигаемая ТВС. Перед тем, как почистить форсунки на ВАЗ 2107, нужно определить по признакам, что требуется диагностика именно этих деталей:
- На холостом ходу наблюдается нестабильная работа ДВС.
- При попытке тронуться с места глохнет двигатель.
- Снижение мощности и резвости.
- При движении возникают рывки и провалы.
- Избыточное количество выхлопных газов из глушителя.
- Увеличение расхода топлива.
- Наблюдаются посторонние звуки и шум при работе мотора.
При обнаружении этих признаков понадобится провести проверку состояния форсунок. Причиной их засорения является низкокачественный бензин, из-за которого на стенках образуются отложения. Если на автомобиле неисправен или отсутствует топливный фильтр, то необходимость очистки топливных распылителей возникает достаточно часто.
После снятия понадобится проверить устройства, а точнее их состояние. Как проверить форсунки на семерке, разберемся в следующем разделе. Если диагностика покажет их непригодность к эксплуатации, то понадобится выполнить замену.
Это важно! При покупке нужно знать артикул устройства, который имеет номер 21110-1132010-82.
Диагностика устройств
Чтобы убедиться в необходимости очистки или замены форсунок, понадобится для начала выполнить некоторые диагностические манипуляции:
- Проверка работоспособности на слух. Принцип проверки заключается в том, что нужно завести мотор и прислушаться к работе. Наличие звонкого звука говорит о том, что распылители топлива необходимо очистить.

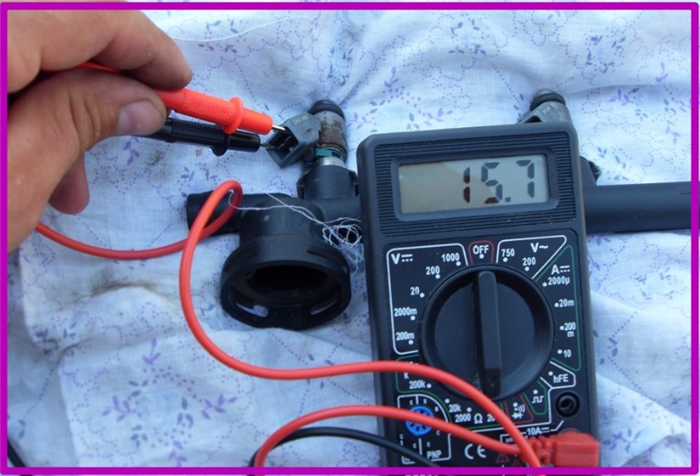

- Форсунка проверяется мультиметром. Этот способ более объективный, так как позволяет получить более точные сведения. Принцип проверки заключается в том, что нужно отсоединить от распылителя фишку, и подсоединить к контактам щупы прибора. Прибор выставляется в режим измерения сопротивления. Если значение сопротивления колеблется в пределах 12-17 Ом, значит устройство не нуждается в очистке.
- Чтобы произвести такую диагностику, понадобится первоначально снять форсунки с автомобиля, отсоединив их от топливной рампы и цилиндров. Проверка заключается в том, что форсунки нужно установить на специальный стенд. Посредством стенда осуществляется пропускание топлива через распылители под соответствующим давлением. По параметрам образующейся струи осуществляется оценивание исправности форсунок. Если же топливо в распылителях выпрыскивается неравномерно, то устройство нуждается в очистке.
Если на инжекторной семерке после диагностики установлено, что одна или несколько форсунок нуждаются в очистке, то необходимо прибегнуть к выполнению данной процедуры. Независимо от того, сколько распылителей нуждается в очистке, проводить процедуру нужно для всех четырех штук.
Как почистить форсунки присадками
Если в ходе диагностики при помощи мультиметра было установлено, что один или несколько распылителей нуждаются в чистке, то самый простой способ это сделать — применение специальных химических средств. Форсунки при этом не понадобится снимать с автомобиля. Однако этот метод уместен далеко не во всех случаях. Если распылители имеют запущенное состояние, то понадобится произвести снятие и очистку на стенде.

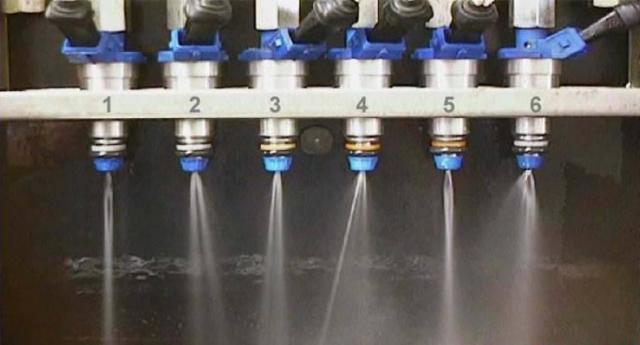

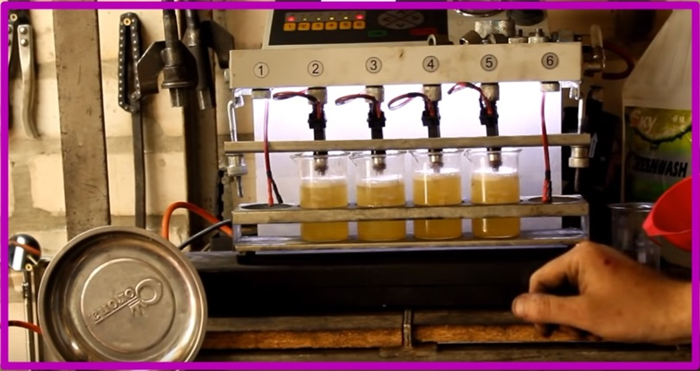

Промывка форсунок ВАЗ 2107 осуществляется на специальном диагностическом стенде. Для проведения процедуры понадобится снять все 4 распылителя с автомобиля, и установить их на стенд. В качестве очистительной жидкости применяются специальные средства. Недостаток этого способа в том, что для его реализации понадобится дорогостоящий стенд. Такие стенды имеются в автосервисах, а принцип промывки распылителей заключается в следующем:
- Закрепляются все 4 распылителя на стенд.
- В специальную емкость заливается очистительная жидкость, как правило, это очиститель для карбюратора.
- Запускается программа, и стенд в автоматическом режиме на протяжении определенного времени осуществляет прочистку форсунок.
Если вариант с использованием стенда доступен водителям только в автосервисах, то применение специальных препаратов позволяет провести очистку в домашних условиях. Чтобы промыть распылители топлива вместе с топливной системой, понадобится воспользоваться специальными химикатами. Их рекомендуется использовать через каждые 20 тысяч км пробега. Принцип их применения заключается в том, что от топливной магистрали отключается насос. К шлангу подключается специальный баллон, из которого жидкость будет подаваться под высоким давлением.
Запускается двигатель, после чего на протяжении получаса продолжается его работа на ХХ. После того, как мотор поработает 30 минут, нужно его заглушить, и подождать полчаса. За это время все отложения смягчатся. Снова запускается двигатель, но в этот раз нужно увеличить обороты до максимальных. Это позволит вывести остатки шлака и прочих отложений из системы.
Ручная чистка
Если способ очистки с применением специальной жидкости не позволил получить удовлетворительный результат, а обращение в автосервис — это вам не подходит, тогда есть еще один вариант. Этот вариант заключается в том, что чистка форсунок ВАЗ 2107 инжектор осуществляется своими руками. Для реализации этого метода понадобятся такие комплектующие — специальный очиститель, набор ключей и отверток и шприц на 5 мл. Принцип ручной очистки форсунок на семерке заключается в реализации следующих действий:
- Ослабить хомуты крепления воздушного патрубка, и демонтировать его.
- Снять фиксатор тросика газа, воспользовавшись отверткой, а затем и сам тросик вместе с креплением.
- Снять топливные магистрали вместе с креплениями трубок.
- Демонтируются шланги ВУТ.
- Снимаются кронштейны топливных магистралей вместе с впускным коллектором.
- Выкрутить болты крепления топливной рампы.
- Ослабляется жгут крепления, после чего можно демонтировать топливную рампу вместе с форсунками.

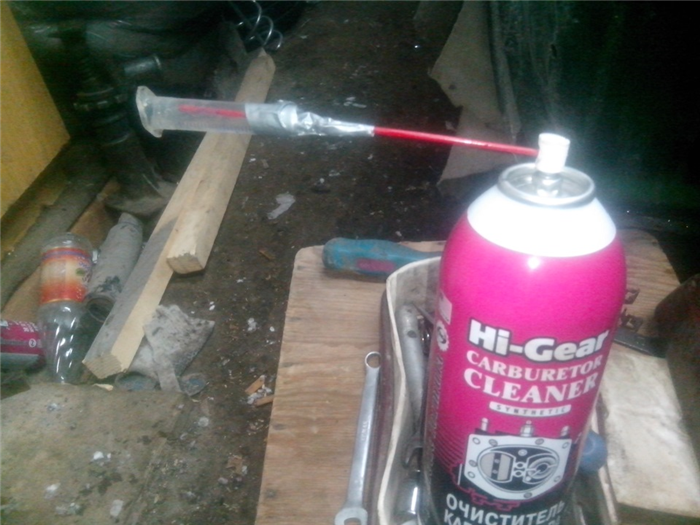

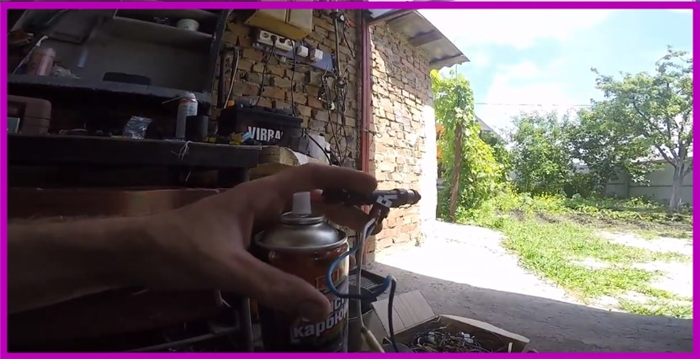

Принцип ручной чистки заключается в том, что нужно соединить баллон с очистителем с форсункой через шприц. После этого обеспечить очистку распылителей. Этот метод нельзя назвать надежным, но он вполне эффективно позволяет очистить форсунки средней степени загрязненности. Если выбираете этот способ, то реализовывать его рекомендуется систематически.
В завершении надо подвести итог и отметить, что чистка топливных распылителей — это один из важнейших этапов ремонта топливной системы на инжекторных двигателях. После выполнения работ увеличивается производительность форсунок, что положительно отражается на увеличении мощности двигателя.
