Ремонт гидрокорректора фар ваз 2110 своими руками

Ремонт гидрокорректора фар на ВАЗ 2110 своими руками. Важные моменты

Часто автолюбители сталкиваются с необходимостью производить ремонт гидрокорректора фар на ВАЗ 2110 своими руками. Причин для этого может быть несколько. Но в любом случае связаны они с невозможностью нормальной корректировки световых пучков. Работает система следующим образом, при стандартной загрузке фары светят на дорогу.

Если назад положить что-либо тяжелое, то корма автомобиля просядет, а перед поднимется. Соответственно, фары будут уже светить не на дорогу, а чуть выше. Это ухудшает видимость, и повышает риск ослепления встречных водителей. Вот для исправления подобных ситуаций и используется гидрокорректор.

При увеличении массы автомобиля фары опускаются немного вниз, и дорога оказывается нормально освещена. При уменьшении загрузки световые приборы приподнимаются.

Содержание

Из чего состоит?

Ремонт гидрокорректора фар на ВАЗ 2110 своими руками имеет несколько особенностей. Все они связаны со строением и расположением этого приспособления. В целом этот прибор состоит из нескольких элементов:

    Главный цилиндр, он размещен за приборной панелью;

Замена

Ремонт без замены корректора

Гидрокорректор следует заменять только в случае подтеков жидкости. Также если он не может толкать рабочий цилиндр, по какой-либо причине. Чаще всего из-за неисправности трубок. Но иногда причина отказа не сам цилиндр. Тогда ремонт можно произвести и без замены этой детали. Сам механизм коррекции находится в блок-фаре. Состоит он из:

  • Металлического шарика;
  • Пластиковой обоймы;
  • Шпульки;
  • Ограничивающей канавки на корпусе фары;
  • Возвратной пружины.

Рабочий цилиндр, упираясь в шпульку, передвигает шарик по канавке, таким образом, фара опускается. При отходе поршня цилиндра в исходное положение пружина выталкивает обойму с шариком обратно. Часто случается, что при настройке трескается пластмассовая деталь или лопается пружина. Это легко устранить без замены всей системы.

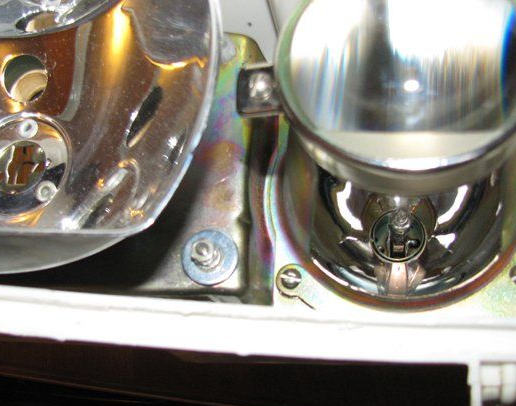

Для этого придется снять фару. Извлечь из нее лампочки. Демонтировать стекло. Оно крепится на герметик и 6 скрепок из металла. Дальше снимается пружина с отражателя и, выкрутив пару винтов, его снимают. После этого меняют поврежденные детали. Производят сборку в обратном порядке.

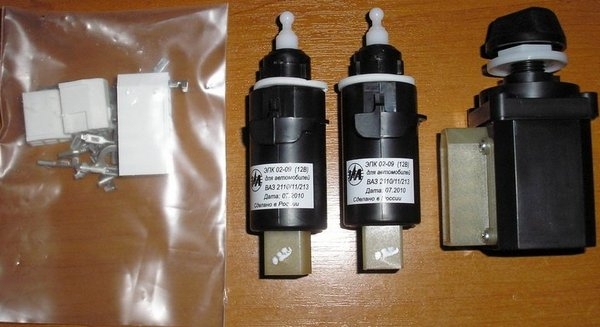

Установка электрокорректора

Гидрокорректор не слишком надежен. Поэтому многие автолюбители заменяют его на электрический аналог. Делается это следующим образом:

  • Отключается аккумулятор;
  • Далее демонтируется гидрокорректор;
  • Ставится новый уплотнитель;
  • Извлеките ручку настройки корректора и подключите к ней новый электрический прибор. Для этого воспользуйтесь ключом на 22;
  • Плюсовой провод подсоедините к монтажному блоку, подключаться нужно к 20 гнезду, колодки Ш2;
  • Минус крепится к ближайшей кузовной шпильке;
  • Устанавливают в блок-фару новый исполнительный механизм;
  • Провода можно протянуть по месту расположения старой трубки;
  • Подключаются колодки к основному механизму. Проверяется работа прибора.

Стоит электрический корректор несколько дороже обычного. Но он более надежен. Вам не придется раз в несколько месяцев менять эту деталь на новую.

Заключение. Нормальная работа фар крайне важна для безопасности движения. Таким образом, работа корректора является необходимостью. Ремонт гидрокорректора фар на ВАЗ 2110 своими руками, вполне по силам каждому автомобилисту. Некоторые сложности с лихвой компенсируются комфортом при поездках.

Замена и ремонт гидрокорректора фар на ВАЗ 2110 своими руками

Использование гидрокорректора фар в современных моделях ВАЗ позволило обеспечить подачу света под нужным углом независимо от условий эксплуатации автомобиля. При нагруженной задней части модели без гидрокорректора фары слепят водителей встречных автомобилей. При этом хуже освещается дорожное покрытие, что напрямую влияет на безопасность во время езды. Рассмотрим, как провести ремонт или замену устройства своими руками.

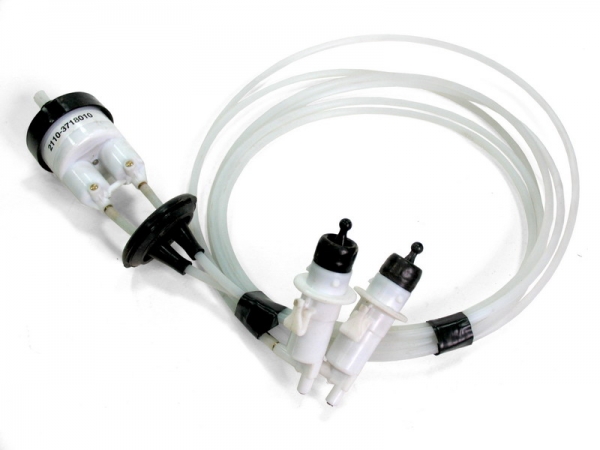

Как выглядит и из чего состоит гидрокорректор

Устройство регулирует угол светового потока в зависимости от положения кузова автомобиля. По форме регулятор напоминает длинную трубку, один конец которой находится в салоне, а второй прикреплён к передним фарам. Конструкция гидрокорректора состоит из:

  1. Главного цилиндра, который установлен на панели приборов.
  2. Исполнительных цилиндров, которые регулируют положение фар.
  3. Соединительных трубопроводов.
  4. Рабочей жидкости.

Как работают детали конструкции гидрокорректора фар на ВАЗ 2110

Здесь нет сложных деталей, небольшой ремонт можно сделать собственноручно. Для этого не требуется сложный инструмент и специальные навыки.

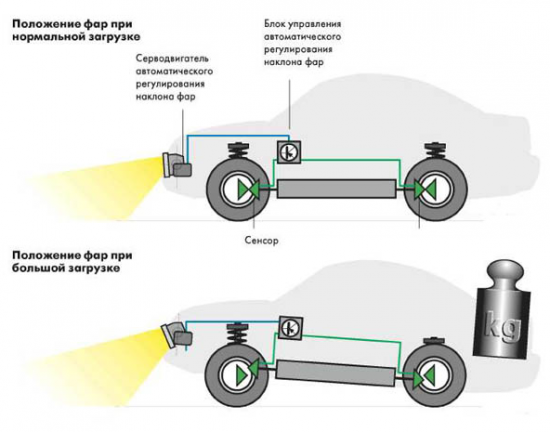

Принцип работы

Общий принцип работы устройства таков: исправный корректор устанавливает необходимое давление, тем самым удерживая осветительные приборы под нужным углом. Если световой поток должен быть направлен ниже, давление в системе падает. Поршень опускает шток, положение фар изменяется. Система должна быть герметичной, при утечке жидкости гидрокорректор не сможет выполнять свою функцию и потребуется ремонт с заменой некоторых деталей.

Когда нужна замена

  1. Если вы заметили, что регулировка не работает, нужно точно определить причину поломки. Чаще всего в системе происходит разгерметизация и утечка рабочей жидкости. Это можно выявить при визуальном осмотре. Но если утечки нет, причина неисправности может быть и в других деталях. Возможно, дело в самом штоке, ход которого затруднён из-за загрязнения или деформации. Для замера хода штоков нужно предварительно снять цилиндры, длина хода должна составлять 6-7 мм.
  2. Если ход штока нормальный, то поломка в других деталях гидрокорректора. В модели ВАЗ 2110 это устройство неразборное, при неисправности одного из узлов потребуется полная замена. В продаже есть комплекты по разной цене. Лучше не экономить и приобрести регулятор с качественными цилиндрами и трубками.
  3. Некоторые автолюбители рекомендуют попробовать собственноручно отремонтировать гидрокорректор. Потребуется использовать подручные материалы: болты с нарезной резьбой, шайбы и фиксаторы. Это позволит сэкономить на покупке нового комплекта, но срок службы и надёжность подобной конструкции оставляют желать лучшего.

Совет: Чаще всего при поломке устройства одна или обе передние фары задираются и поток света направляется выше обычного. Это можно заметить, припарковав автомобиль перед воротами гаража или перед ровной стенкой.

Как отремонтировать устройство

В процессе ремонта своими руками потребуется самостоятельно делать некоторые детали и расходники.

Инструментарий

Из инструмента нужно подготовить:

  1. Отвёртки.
  2. Металлообрабатывающий станок.
  3. Пластиковые дюбели, которые будут служить колпачком.
  4. Шайбы.
  5. Анаэробный герметик.

Описание процесса ремонта с фото

Ремонт отличается в зависимости от типа неисправности. В большинстве случаев заводские крепления фар заменяются на самодельные, также удлиняется шток цилиндра.

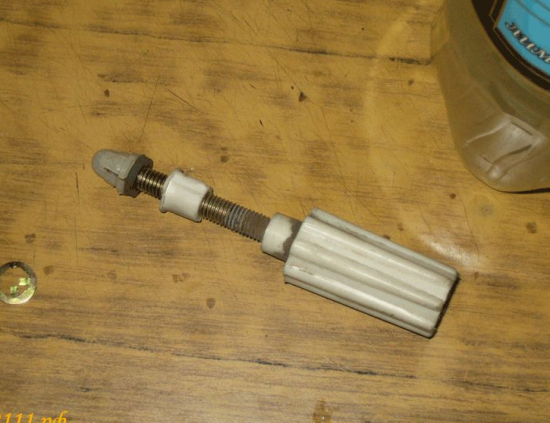

    Нарезаем метрическую резьбу на 3 на винтах регулировки.

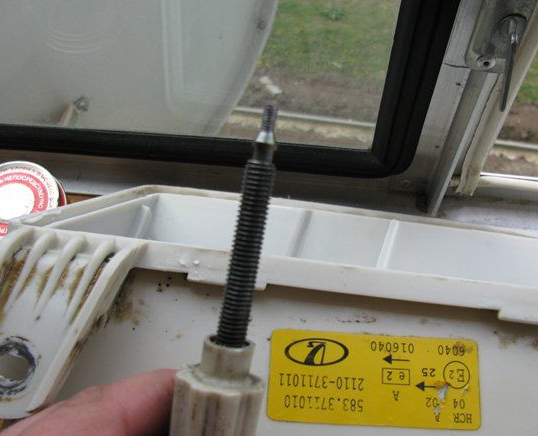

На винтах регулировки нарезается метрическая резьба

Снимаем пластиковые крепления с болта гидрокорректора

Используя 2 шайбы и пружину, делаем надежное крепление для гидрокорректора

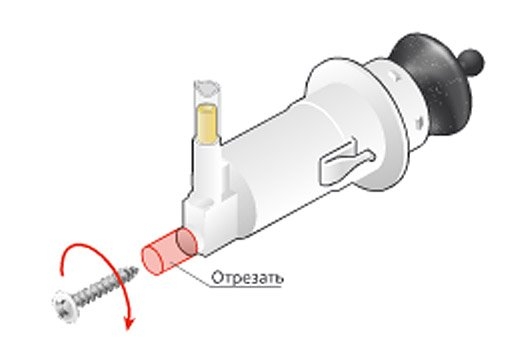

Как удлинить шток

Если вы хотите расширить освещения дороги рядом с автомобилем, есть смысл удлинить шток. Это позволит изменить положение фары. Потребуется использовать пластиковый наконечник длиною 7-8 мм. Рекомендуем использовать обычный дюбель походящего диаметра. Он закрепляется на верхнюю часть штока клеем или герметиком.

Инструкция по замене

Так как стоимость нового гидрокорректора составляет 200-300 рублей, большинство автолюбителей не утомляются с ручным ремонтом. Для замены устройства нам понадобится:

  • Плоская отвёртка;
  • Ключ с удлинённой головкой.

Первым делом необходимо снять старый гидрокорректор:

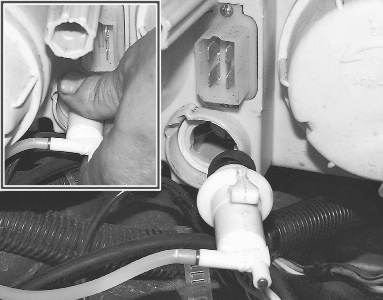

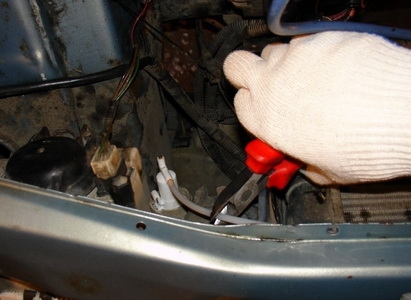

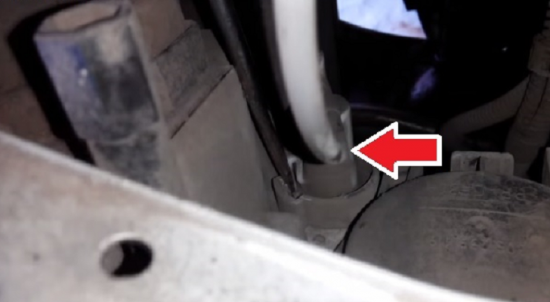

    Открываем капот и снимаем исполнительные цилиндры с внутренней стороны фар. Для этого просто поворачиваем цилиндр против часовой стрелки до щелчка.

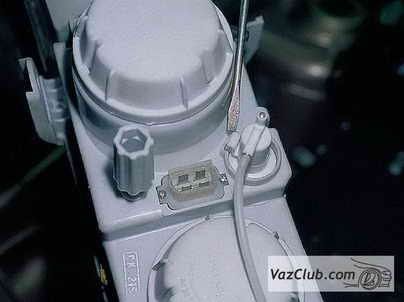

Чтобы добраться до исполнительных цилиндров, необходимо открыть капот и опуститься к месту крепления фар

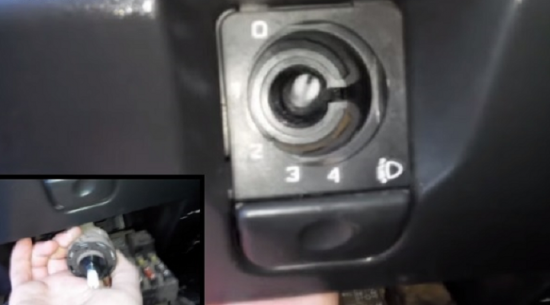

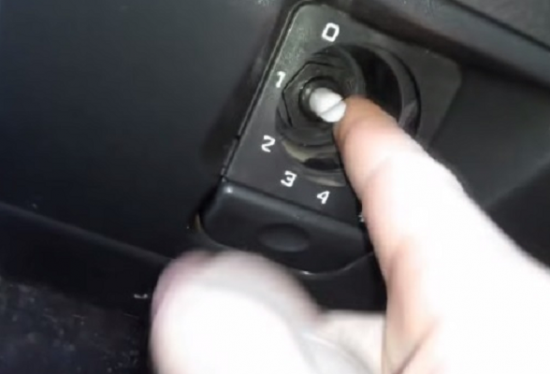

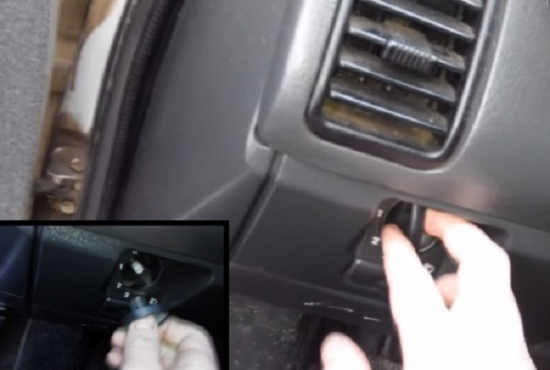

Снимаем регулирующую ручку, потянув ее на себя

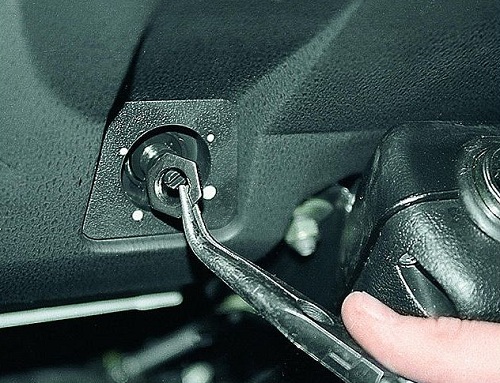

Гайка крепления снимается ключом с накидной головкой

Нажимаем на кнопку, чтобы открыть крышку и получить доступ к основному цилиндру гидрокорректора

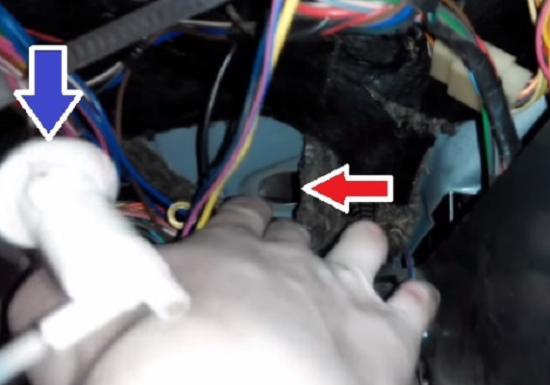

Вытягиваем основной цилиндр через отверстие

Совет: Если при демонтаже трубок возникает зацепление, потребуется отжать хомуты крепления под капотом или снять водяной бачок.

Установка нового комплекта проходит таким же образом, только в обратном порядке. Подавать трубки нужно со стороны салона через специальное отверстие, как показано на фото.

Протягиваем трубки через специальное отверстие в салоне

Видео: как заменить гидрокорректор фар на ВАЗ 2110 своими руками

Гидрокорректор фар позволяет плавно регулировать направление света, обеспечивает хорошую видимость дорожного покрытия. При поломке этого устройства его можно легко заменить на новое, стоимость комплекта совсем небольшая. Перед ремонтом лучше провести визуальный осмотр и замерить ход штока – это поможет понять причину неисправности и устранить её.

Что лучше, электрокорректор или гидрокорректор фар на ВАЗ 2110: плюсы и минусы

Оригинальный корректор

Модель ВАЗ 2110 нельзя назвать современной и передовой, в связи с чем здесь используется гидрокорректор вместо современного электрокорректора головной оптики. Сегодня мы поговорим о том, как выявить поломку и заменить гидрокорректор, а также можно ли вместо штатного устройства поставить электрический вариант.

Почему он выходит из строя

Причины поломки гидрокорректора стандартные:

  • Температурные перепады, которые выводят из строя гидравлическую составляющую узла;
  • Использование резины для уплотнителей не самого высокого качества, из-за чего возникают утечки рабочей жидкости.

Если произошла утечка, замены агрегата вам уже не избежать.

Конструкция

Конструктивно гидрокорректор фар представляет собой набор следующих компонентов.

Как найти поломку

Ремонт гидрокорректора фар ВАЗ 2110

Многие при отказе регулировки фар сразу во всем винят гидрокорректор и спешат как можно быстрее его заменить. Но не торопитесь с выводами. Возможны и другие причины неисправности.

  1. Обратите внимание на наличие протечек рабочей жидкости. Если их нет, проверьте ход штока.
  2. Для проверки хода штока демонтируются исполнительные цилиндры. Нормальный показатель составляет в пределах от 6,5 до 7,5 миллиметров.
  3. Ремонтировать корректор гидравлического типа, предусмотренный заводом для ВАЗ 2110, невозможен, поскольку конструкция устройства не разборная.
  4. При возникновении неисправностей, замене подлежит весь узел, включая цилиндры и патрубки.

Замена гидрокорректора

Сперва рассмотрим ситуацию, при которой вышедший из строя гидрокорректор фар меняется на аналогичное устройство. Процедура замены не так сложна, как многим кажется. Следуйте инструкции, и у вас все получится .

  1. Отсоедините все имеющиеся крепления, хомуты трубок. Устройство нужно отсоединить от кузова вашего автомобиля.
  2. Теперь направляемся в салон. Снять ручку управления корректором легко. Для этого она тянется на себя. Находится она, если что, в салоне на приборной панели.
  3. Освободите себе пространство, необходимое для ремонта. Заменить гидрокорректор на «десятке» сложно во многом из-за того, что отверстия для прохождения трубок устройства расположены очень неудобно. Именно здесь у большинства новичков возникают сложности, они предпочитают отдать машину на СТО. Но не спешите готовить кругленькую сумму денег.
  4. Чтобы получить доступ к агрегату, снимите бачок, в котором находится охлаждающая жидкость. То есть тосол. Освободив проход сверху, вы без проблем продолжите выполнять процедуру замены гидрокорректора.
  5. Извлеките цилиндр. Эту часть работы делают из салона. Тяните ручку корректора на себя, что позволит ее снять. Теперь демонтируйте цилиндр головкой на 22 миллиметра.
  6. Там вы увидите крышку с предохранителями, которую нужно открыть и потянуть. Так цилиндр окажется в висячем положении, а удерживать его будут шланги.
  7. Теперь можно извлечь корректор. Нажмите защелку на исполнительном цилиндре и по часовой стрелке поверните ее до упора. Так девайс легко выйдет со своего посадочного места. Аналогичная операция выполняется со второй фарой.

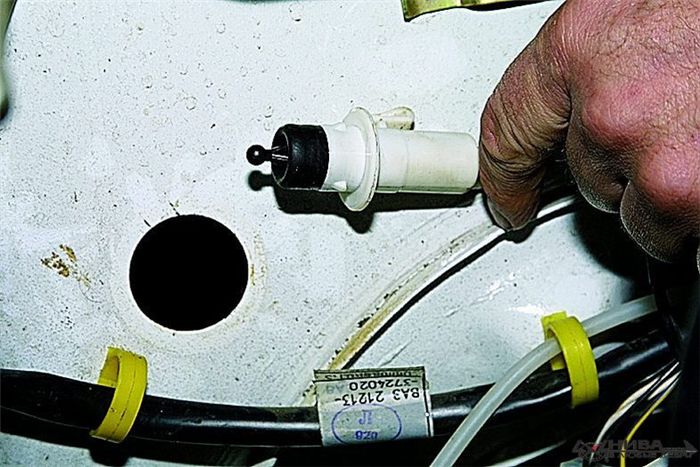

  8. Гидрокорректор от вашего автомобиля проталкивается внутрь салона и снимается.
  9. Установка нового устройства осуществляется в строго обратной последовательности демонтажа.
  10. Предварительно обязательно убедитесь, что новый гидрокорректор эффективно справляется со своими задачами, дабы вам не пришлось заново разбирать далеко не самый доступный узел.

Замена гидрокорректора на электрокорректор

Из названия становится понятно, что электрокорректор работает за счет электричества, то есть требует подключения к аккумуляторной батареи.

Долго искать причины подобных решений от владельцев отечественной «десятки» не приходится, поскольку электрокорректор отличается надежности, высокой эффективностью. Его поломка случается в разы реже по сравнению с гидрокорректором.

Сама процедура требует выполнения нескольких последовательных шагов.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Демонтируйте цилиндр гидрокорректора из фары, как мы это описывали в предыдущем разделе.
  3. Обязательно в процессе замены установите новое уплотнительное кольцо.
  4. Отправившись в салон своего автомобиля, извлеките ручку управления главного цилиндра гидрокорректора. Она держится на гайке на 21 миллиметр.
  5. Плюсовой жгут проводки подключается к 20-му гнезду колодки Ш2 в монтажном блоке вашего авто.
  6. Минус электрокорректора крепится на кузовной шпильке. Их несколько и они расположены под приборной панелью.
  7. Жгут нового регулятора прокладывать можно вдоль используемых ранее трубок старого гидрокорректора.
  8. Колодки жгута подключаются к исполнительным механизмам.
  9. Возвращайте минусовой провод на аккумуляторную батарею и проверьте, как работает новое устройство.

Стоимость электрокорректора сегодня составляет около 1-1,5 тысячи рублей. В зависимости от выбранной модели, вы получите определенное количество положений для регулировки. Минимум их бывает два, но самые распространенные предусматривают 4, 12 и 15 положений.

Гидрокорректор фар ВАЗ – ремонт своими руками

В зависимости от загруженности автомобиля свет фар может быть направлен выше или ниже. Для регулировки светового потока применяются специальные устройства – гидрокорректоры. Если машина загружена, фары следует повернуть вниз, чтобы поток света был направлен не вверх, а на дорогу. Тем самым обеспечивается необходимое освещение дорожного полотна и предотвращается ослепление водителя встречного автомобиля. В случае минимальной загрузки авто, когда задняя часть рамы приподнята, фары следует развернуть вверх.

Конструкция гидрокорректоров фар

Как правило, в конструкцию гидрокорректора включены следующие компоненты:

  • главный цилиндр, закреплённый на приборной панели;
  • исполнительные цилиндры, смонтированные на блок-фарах;
  • соединительные трубопроводы, которые фиксируются с помощью хомутов;
  • рабочая жидкость повышенной морозостойкости.

Обычно гидрокорректоры изготавливаются в виде неразборной конструкции, которая не подлежит ремонту. Поэтому, если вышел из строя, например, гидрокорректор фар ВАЗ-2114, ремонт его выполняется методом замены новым комплектом.

Производителем предусмотрено в нормальном состоянии корректора максимальное рабочее давление. Чтобы направить световой поток фары вниз производится понижение давления в системе, в результате чего шток исполнительного цилиндра втягивается и оптика поворачивается вниз. Таким образом, большую часть времени устройство находится под повышенным давлением.

Довольно часто при возникновении температурных перепадов, особенно зимой, происходит нарушение структуры уплотнителей из-за низкого качества резины, что приводит к утечке рабочей жидкости. В свою очередь, это приводит к заклиниванию поршней цилиндров в одном из положений.

Конструктивно все гидрокорректоры, которые устанавливаются на автомобилях ВАЗ, выполнены по аналогичной схеме, за исключением некоторых отличий в размерах, компоновке крепления цилиндров и трубопроводов. Сегодня на рынок поставляются следующие модификации гидрокорректоров:

  • «2105-3718010» — для ВАЗ 2105—2107;
  • «2108-3718010» — для ВАЗ 2108—21099;
  • «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
  • «2114-3718010» — для ВАЗ 2113—2115;
  • «21213-3718010» — для 21213 «Нива».

Как отремонтировать гидрокорректор на ВАЗ 2110 – 2115

Ремонт гидрокорректора фар ВАЗ-2110 заводом-изготовителем не предусмотрен. Поэтому, при выходе его из строя производится замена всего устройства в комплекте с трубопроводами и цилиндрами.

Если угол наклона оптики во время изменения загруженности автомобиля не регулируется и с помощью регулировочных винтов на блок-фарах не удаётся добиться оптимального светового потока, следует проверить работоспособность корректора следующим образом:

  • В первую очередь необходимо осмотреть устройство на предмет целостности трубопроводов и отсутствия утечки жидкости.
  • Если после данных мероприятий неисправность не обнаружена, переходим к проверке работоспособности исполнительных цилиндров. Для этого снимаем их с блок-фары и замеряем ход штоков. Нормальная работа цилиндров обеспечивается при ходе штоков в пределах 6,5—7,5 мм.
  • Так как, ремонт корректора фар ВАЗ- 2110 конструктивно не предусмотрен, неработающее устройство заменяем новым устройством в комплекте.

Регулировка штока корректора фар

Иногда неисправность системы регулировки фар может быть вызвана из-за нарушения зацепления регулировочного рычага со штоком плафона. Поэтому, если не работает, например, гидрокорректор фар ВАЗ-2112, ремонт путём его замены производить не спешите. Сначала убедитесь в том, что соединение рычага и штока соответствует рабочему положению.

Шток исполнительного цилиндра корректора упирается в рычаг, который, в свою очередь, воздействует на аналогичный шток, жёстко закреплённый на плафоне фары. Рычаг проходит через регулировочный болт, который является для него точкой опоры. Механизм регулировки работает по принципу качелей. Корректор качает плафон, а регулировочный болт позволяет поднимать или опускать опорную точку этих качелей. Если болт вывернут в максимальное положение, то обратный конец рычага в виде шарика может выскользнуть из зацепления со штоком плафона.

Чтобы снова заработал гидрокорректор фар ВАЗ-2115, ремонт устройства необходимо произвести путём возврата рычага в специальную выемку на штоке. Для этого следует сначала регулировочный болт завернуть до упора, а затем нажать на плафон вниз и вставить шарик рычага в нужное положение.

Замена гидрокорректора фар ВАЗ 2110, 2111, 2112

Самостоятельно произвести замену вышедшего из строя корректора не составляет никакого труда. Последовательность выполнения замены следующая:

  1. выкручиваем винты крепления хомутов трубопроводов к крепёжным скобам;
  2. с главного цилиндра снимаем ручку;
  3. выкручиваем гайку крепления главного цилиндра к приборной панели;
  4. от блок-фары отсоединяем исполнительные цилиндры;
  5. проталкиваем вместе с уплотнителями исполнительные цилиндры внутрь салона;
  6. устанавливаем новый агрегат в обратной последовательности.

Многие автолюбителя вместо штатного гидрокорректора, предусмотренного производителем, устанавливают более практичный и эффективный электрокорректор фар. Его отличие от гидравлического устройства в том, что в качестве привода задействованы электромоторы. Для автомобилей ВАЗ предусмотрен штатный электрический корректор серии «СиличЪ-Зенит». Он легко монтируется в те же места, что обычный гидрокорректор. Порядок установки электрического корректора следующий:

  • отключаем от АК минусовую клемму;
  • поворачиваем главный цилиндр против часов стрелки и сниманием его;
  • заменяем уплотнительное кольцо;
  • монтируем электрокорректор на место главного цилиндра;
  • демонтируем рычаг главного цилиндра в салоне;
  • плюсовую клемму корректора соединяем с гнездом колодки №20;
  • минусовую клемму крепим на одной из шпилек кузова под приборной панелью;
  • прокладываем проводку корректора вместо трубопроводов или вдоль жгута электропитания;
  • подключаем электропроводку корректора к исполнительным устройствам;
  • подключаем минусовую клемму к АБ;
  • проверяем работоспособность корректора.

Выполнив самостоятельно установку корректора, вы будет иметь представление, как работает данное устройство. При необходимости, ремонт электрокорректора не составит особого труда.

Особенности восстановления гидрокорректоров для ВАЗ 21072109

Как правило, на автомобилях серий ВАЗ 2107—2108 устанавливается ручной гидрокорректор фар. С помощью него водитель может вручную изменять направление светового потока в зависимости от того, какая загрузка машины, перемещая блок-фары вверх или вниз в небольших пределах.

Конструкцией ремонт гидрокорректора фар ВАЗ-2107 не предусмотрен, поэтому при выходе из строя его заменяют новым устройством. Единственное, что можно попытаться сделать в случае невозможности регулировать угол наклона блок-фар, это отрегулировать работу корректора в порядке, указанном выше.

Принципиальных отличий в устройстве регулировки оптики в «девятке» по сравнению с другими моделями нет. Поэтому ремонт гидрокорректора фар ВАЗ-2109 производится методом замены.
