Проверка датчика дроссельной заслонки ваз 2112

Содержание

Датчик положения дроссельной заслонки — проверка и замена

Перед выполнением операции ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см. «Меры предосторожности при ремонте системы управления двигателем»).

Для выполнения работы потребуются:

— мультиметр (в режиме вольтметра и омметра);

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

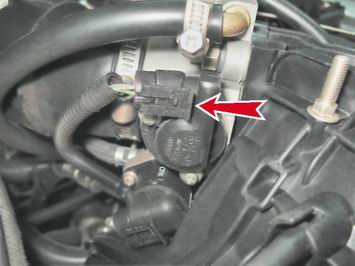

2. Освобождаем фиксатор колодки жгута проводов.

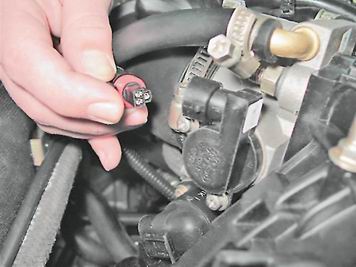

Отсоединяем колодку проводов от датчика положения дроссельной заслонки.

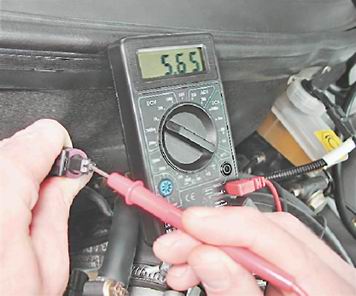

3. Подсоединяем «минусовый» щуп вольтметра к «массе» двигателя.

4. Включив зажигание, подсоединяем «плюсовой» щуп вольтметра к выводу А колодки жгута проводов (нумерация выводов нанесена на колодке) и измеряем напряжение питания.

Напряжение питания на выводе А колодки должно быть около 5 В. Если напряжение не поступает на колодку или оно меньше 5 В, значит, неисправна цепь питания или неисправен ЭБУ.

По окончании измерения напряжения выключайте зажигание.

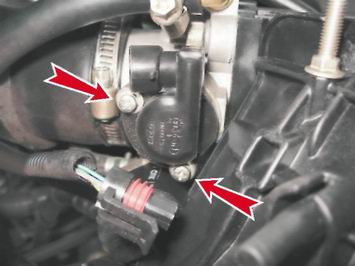

1. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.

2. Снимаем датчик положения дроссельной заслонки с оси заслонки. Соединение датчика с корпусом дроссельной заслонки уплотнено поролоновым кольцом.

Убедиться в неисправности датчика положения дроссельной заслонки можно, заменив его заведомо исправным.

1. Надеваем датчик на ось привода дроссельной заслонки.

У правильно установленного датчика выводы должны быть направлены в сторону перегородки моторного отсека.

2. Удерживая датчик в положении, при котором отверстия под винты крепления совмещены с резьбовыми отверстиями в корпусе дроссельной заслонки, поворачиваем сектор привода дроссельной заслонки до упора.

Если это невозможно выполнить без поворота корпуса датчика, значит, датчик установлен неправильно. Следует снять датчик с оси дроссельной заслонки и установить в ином положении.

3. Убедившись, что датчик установлен правильно, заворачиваем винты его крепления и присоединяем колодку жгута проводов.

Как проверить датчик положения дроссельной заслонки

Система управления инжекторным двигателем состоит из массы взаимосвязанных датчиков и детекторов. Каждый из них исправно передает данные на электронный блок управления, а он уже принимает решение о том, сколько подать топлива в камеры сгорания, как настроить угол опережения зажигания в конкретный момент, какую передачу включить на АКПП и как рациональнее распределить крутящий момент по осям и колесам, если машина полноприводная. Далеко мы забрались, потому что нас интересует сегодня один крошечный датчик, без которого работа бензинового инжекторного мотора была бы невозможна. Это датчик положения дроссельной заслонки.

Содержание:

Что такое датчик положения дроссельной заслонки

Каждый из датчиков в системе управления двигателем представляет собой простейший детектор, который рассчитан на выполнение одной конкретной задачи. В нашем случае, датчик положения определяет угол перемещения дроссельной заслонки, которая в свою очередь, повторяет перемещение педали акселератора. При всей кажущейся простоте, датчик не так прост, поскольку может иметь простую контактную конструкцию, а может иметь и более сложный и точный механизм работы. А если конкретнее, то датчики могут быть

  1. Бесконтактные.
  2. Пленочно-резистивные.

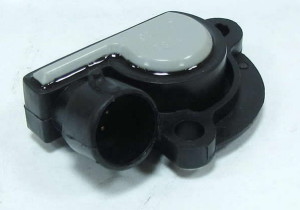

Резистивные датчики намного проще по конструкции, дешевле, но и из строя выходят чаще. Они представляют собой почти обычный переменный резистор с тремя контактами.

Принцип работы датчика

Чтобы проще было понять схему его работы, именно так и представим его, как переменный резистор, закрепленный на оси дроссельной заслонки подвижной частью. На датчик постоянно подается напряжение, а в зависимости от положения заслонки, меняется и положение датчика, а, следовательно, меняется и его сопротивление. Он подает импульс на электронный блок управления, тот в свою очередь по показаниям датчика выстраивает рецепт подачи топлива в камеру сгорания — количество топлива, количество воздуха, угол опережения зажигания, открытие или закрытие рециркуляционного клапана отработанных газов. Словом, на основе показания этого маленького датчика, готовится весь план управления двигателем на ближайших несколько секунд.

Читать еще:  Ваз 2114 камуфляж пленка

Независимо от типа датчика, предел напряжения его работы колеблется в пределах 0,5-5 вольт, в зависимости от модели двигателя. В инжекторных автомобилях ВАЗ 2110, 2112, Приора, Калина, используется рабочий диапазон от 0,7 до 4 вольт. То есть при полном закрытии дроссельной заслонки импульс на выходе датчика составляет 0,7 вольт, а при полностью открытой — 4 вольта. У других автомобилей характеристики напряжения могут быть другие, но суть работы датчика от этого не меняется.

Обслуживание и замена ДПДЗ

Не меняется и практика обслуживания и замены датчика. А все это бывает необходимо, когда диагностический компьютер показывает, что датчик дает заведомо неверные показания. Никто их не ремонтирует, даже дорогие датчики стараются заменять целиком. Слишком ответственная у них работа, чтобы экономить на них. Неисправный датчик угла положения дроссельной заслонки может проявлять себя по-разному. Поскольку работает он во всех режимах работы двигателя, то вычислить на глаз его неисправность удается не сразу. В любом случае, при проявлении первых признаков, которые могут заключаться в:

  • нестабильности холостых оборотов;
  • провалах при изменении частоты оборотов;
  • высоком расходе топлива;
  • неравномерном разгоне;
  • тяжелом пуске,

а также в некоторых случаях срабатывании сигнальной аварийной лампы, нелишним будет проверку работоспособности датчика.

Проверка датчика положения

Перед тем, как проверить датчик положения дроссельной заслонки на любом автомобиле, надо прикинут его средний пробег. Как правило, контактные датчики погибают уже на 70-80-й тысяче км, бесконтактные же ходят гораздо дольше. Поэтому, если датчик пожилой, лучше сразу положить его на полку, заменив новым. Стоит это удовольствие не так и дорого, поскольку еще в 2015 году можно купить датчик для Приоры или десятки за 300 рублей. Это будет или московский или курский прибор. Датчик с надписью «GM Сделано в России» уже предлагают за 800-900 рублей. Особой разницы, откровенно говоря, нет, судя по отзывам.

Технология проверки

Чтобы проверить датчик, нужно в первую очередь определить, прямого он действия, или обратного. Так, на автомобилях Дэу Ланос установлен практически такой же датчик, как и на ВАЗах, только работают они в разные стороны. То есть, в закрытом положении заслонки он может выдавать 5 вольт, а может и 0,5, если графитовые контактные дорожки развернуты в другую сторону. Как бы там ни было, для проверки датчика нужен мультиметр и пару минут свободного времени.

При подключении мультиметра к датчику, он должен показывать минимальное или максимальное напряжение, в зависимости от двигателя, а при вращении дроссельной заслонки, плавно и без рывков менять значение напряжения. Если есть хоть малейший провал в показаниях в каком-либо диапазоне — износились контактные дорожки и такой датчик подлежит замене. Вот и все, что необходимо знать для того, чтобы датчик положения дросселя не портил нам жизнь. Удачных всем дорог!

Проверка датчика дроссельной заслонки ваз 2112

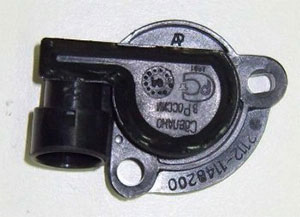

Датчик положения дроссельной заслонки ваз 2112

Сам датчик является потенциометром (на один конец подается +5В, а другой идет на «массу». Третий вывод (от ползунка) идет выходной сигнал к контроллеру). Когда есть воздействие на педаль акселератора, то дроссельная заслонка поворачивается и на выходе ДПДЗ изменяется напряжение (при закрытой заслонке оно 4В). Таким образом, контроллер отслеживает выходное напряжение ДПДЗ и корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки.

Как проверить

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

Читать еще:  Ваз 2106 схема ближнего света

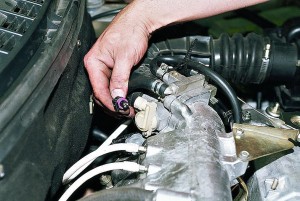

Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).

Отсоединяем колодку проводов от датчика

Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму вольтметра крепим на «массу» (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов)

Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

1) Отремонтировать датчик (Как отремонтировать ДПДЗ?). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.

2) Заменить датчик на новый

Не работает датчик скорости по ссылке.

Признаки неисправности

Уменьшение слоя напыления основы в начале хода ползунка — одна из самых распространенных причин поломки этого датчика. Это явление препятствует возникновению линейного повышения напряжения выходного сигнала.

Кроме того, ДПДЗ может выйти из строя по причине неисправности подвижного сердечника. В случае повреждения одного из наконечников приводит к появлению множественных задиров на подложке, в результате из строя выходят и другие наконечники. Теряется контакт между ползунком и резистивным слоем.

Замена

В сервисном руководстве автомобиля есть инструкция, которая поможет вам определить местоположение датчика, можно посмотреть видео на эту тему.

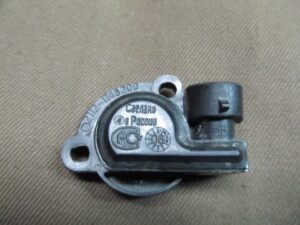

Замена датчика положения дроссельной заслонки ВАЗ 2112 – это довольно простая процедура, понятная любому новичку.Итак: выключаем зажигание и отсоединяем провод от минусовой клеммы аккумулятора.

Затем, отжав пластиковую защёлку, отключаем от датчика всю колодку с проводами.Чтобы снять ДПДЗ с патрубка, нужно всего лишь крестовой отвёрткой отвернуть два болтика. На фото они показаны стрелками.

В качестве уплотнителя, между дроссельным патрубком и самим датчиком используется кольцо из поролона, которое входит в комплект прибора и подлежит обязательной замене. При обратной установке нового ДПДЗ, винты крепления затягиваются максимально, до полного сжатия кольца.

Установив датчик на своё законное место, подключаете блок проводов. Никакой регулировки прибор не требует, так что на этом замена датчика положения дроссельной заслонки закончена.

Вся работа заняла у вас не больше десяти минут.

Основные признаки неисправности ДПДЗ ВАЗ-2110: как их проверить

Владельцам автомобилей ВАЗ-2110 нередко приходится ремонтировать свое транспортное средство. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу поломок относится неисправность датчика положения дроссельной заслонки? За что отвечает данная деталь в автомобиле? Как выявить, что именно эта деталь перестает правильно функционировать? Читайте об этом в нашей статье.

Что это ДПДЗ в автомобиле ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

  1. Бензиновых инжекторного типа.
  2. Типа моновпрыск.
  3. Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

Читать еще:  Как поставить электроусилитель на ваз 2109

Связь заслонки дросселя с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

  • курсовой устойчивости;
  • антиблокировки;
  • антипробуксовки;
  • противозаносной;
  • круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Конструкция ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

  • пленочным;
  • магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

Характерные симптомы неисправного состояния ДПДЗ

Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

  1. Плохой запуск двигателя.
  2. Заметное увеличение расхода топлива.
  3. Движения автомобиля прерывистые.
  4. Заметны холостые обороты двигателя в запущенном состоянии.
  5. Загорается сигнал на приборной панели Check e
  6. Машина плохо разгоняется из-за задержек в ускорении.
  7. Слышны хлопки во впускном коллекторе.

Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.

Неполадки ДПДЗ и их диагностирование

Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

  1. Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
  2. Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

  1. Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
    • поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
  2. Резко сбросьте педаль газа:
    • неисправность присутствует, если движок после этого действия остановится.
  3. Наберите скорость:
    • неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

  • при плавном движении стрелки мультиметра или вольтметра датчик исправен;
  • при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.
