Замена колодок митсубиси кольт

Содержание

11.7 Замена тормозных колодок

Замена тормозных колодок

Обязательно следует менять обе тормозные колодки. При этом используйте только колодки с ABE. Поскольку поршни в тормозном суппорте с увеличением износа колодок постепенно выходят все дальше из тормозных цилиндров, они должны быть отжаты перед установкой новых и, соответственно, более толстых тормозных колодок. При этом тормозная жидкость через шланги будет выдавлена в бачок тормозной жидкости. Если тормозная жидкость доливалась по мере износа колодок, то необходимо отобрать ее излишек.

Слева: для ослабления стопорного болта (3) придерживайте гаечным ключом направляющий болт (2). Затем суппорт дискового колесного тормозного механизма (4) может быть снят с держателя тормозных колодок (1).

Справа: испорченная или небрежно установленная пылезащитная манжета (2) быстро приводит к прикипанию направляющего болта (3) из-за попадания грязной воды и соли. Вследствие этого тормозной суппорт не может свободно передвигаться по направляющему болту, что приводит к преждевременному износу тормозов. Поэтому перед установкой направляющего болта в держатель тормозных колодок, (1) болт необходимо смазать.

После снятия стопора направляющего болта (1) суппорта тормозного механизма (3), снимите суппорт (2) с присоединенным шлангом, что позволит легко демонтировать тормозные колодки. Если снят только нижний стопорный болт, то можно поднять тормозной суппорт, что позволит легко заменить любую колодку.

Накладка тормозной колодки (вместе с ее несущей частью) должна быть не тоньше 6 мм, при толщине менее 6 мм необходимо заменять все 4 тормозные колодки. При этом убедитесь, что тормозные диски не имеют повреждений или глубоких рисок.

Исходя из нашего опыта, лучше всего переместить поршень тормозного цилиндра в корпус с помощью струбцины и вложенной между ними старой тормозной колодки или дощечки.

Перед установкой тормозных колодок необходимо очистить их гнезда (показано стрелками) и нанести немного медной смазки. При этом следите, чтобы смазка не попала на рабочие поверхности тормозных дисков и колодок.

Для удаления излишка тормозной жидкости используйте чистую пипетку или шприц.

  1. Приподнимите машину спереди и зафиксируйте.
  2. Снимите колеса.
  3. Поверните руль, чтобы обеспечить хороший доступ к колодкам.
  4. Отсоедините датчик износа тормозных колодок от внутренней тормозной колодки.
  5. Тормозная система Bendix (цельные диски тормозного механизма): с помощью тонкой отвертки вытяните стопорную скобу из клина в верхней части тормозного механизма.
  6. Отверткой вытолкните клин тормозного суппорта. При этом легко прижмите суппорт тормозного механизма внутрь к натяжной пружине.
  7. Вытяните суппорт тормозного механизма наружу, для того чтобы утопить поршень тормозного цилиндра в цилиндр гидравлического тормозного привода и тем самым высвободить тормозные колодки.
  8. Вытяните внешнюю и внутреннюю тормозные колодки из гнезд.
  9. При необходимости снимите оба стяжных хомута. При этом запомните последовательность работ.

Тормозная система Girling (цельные и вентилируемые тормозные диски): открутите стопорные винты суппорта тормозного механизма. Для этого придерживайте гаечным ключом направляющий болт, чтобы он не проворачивался между держателем тормозной колодки и суппортом дискового колесного тормозного механизма.

Элементы тормозной системы Girling (наверху) и Bendix (внизу)

1 — правая часть суппорта;
2 — штуцер прокладки с пылезащитным колпаком;
3 — левая часть суппорта;
4 — внешняя и внутренняя (с датчиком износа) тормозные колодки;

5 — направляющие болты суппорта со стопорным винтом;
6 — пружина;
7 — клин с пружинным стопором.

  1. Снимите суппорт тормозного механизма.
  2. Обратите внимание на то, чтобы тормозной шланг не был натянут и перекручен. Подвесьте суппорт тормозного механизма с помощью проволоки в колесной арке.
  3. Выньте тормозные колодки из гнезд. При этом пометьте направление установки пружин.
  4. Оба типа тормозных систем: утопите поршни в суппорт с помощью струбцины. Чтобы не повредить поршень или уплотнительную манжету между поршнем тормозного цилиндра и струбциной, положите старую тормозную колодку или твердую дощечку.
  5. Очистите гнезда тормозных колодок от грязи спиртом (ни в коем случае бензином) и тряпкой.
  6. Пригоревшие остатки удалите с помощью отвертки. При этом не повредите пылезащитную манжету поршня тормозного цилиндра.
  7. Проверьте цельность пылезащитной манжеты и уплотнительного кольца.
  8. Убедитесь в цельности гофрированных уплотнительных манжет обоих направляющих болтов.
  9. Перед монтажом убедитесь, что на диске тормозного механизма нет смазки, грязи и царапин.
  10. Тормозная система Bendix: установите пружины на тормозные колодки.
  11. Установите тормозные колодки в гнезда суппорта. При этом колодку с провода датчика износа устанавливайте с внутренней стороны.
  12. Прижмите суппорт к ступице колеса.
  13. Вставьте клин и зафиксируйте его предохранительной скобой.
  14. Тормозная система Girling: вставьте тормозные колодки в гнезда. При этом убедитесь в том, что колодка с датчиком износа фрикционных накладок была установлена с внутренней стороны и пружины на обеих колодках установлены правильно.
  15. Наденьте суппорт дискового колесного тормозного механизма.
  16. Установите стопорный болт, используя при этом средство против самопроизвольного откручивания (например, Loctite «Frenbloc»). При сильном износе стопорного болта установите новый!
  17. Затяните стопорный винт моментом 35 Н.м.
  18. Прижмите суппорт к ступице колеса, обработайте верхний винт жидким средством против самопроизвольного отвинчивания и затяните моментом 35 Н.м.
  19. Установите колеса и опустите машину.
  20. Нажмите ногой на педаль тормоза несколько раз до упора. Теперь колодки прижаты к диску тормозного механизма, и автомобиль готов к эксплуатации.
Читать еще:  Митсубиси асх отзывы владельцев

Рекомендация: с новыми тормозными колодками Вам следует по возможности в течение первых 500 км тормозить очень осторожно. Сильное торможение сразу после установки новых тормозных колодок приводит к пригоранию фрикционных накладок, следствием чего является изменение их структуры. После этого невозможно будет достичь нормального эффекта торможения, так как фрикционные накладки затвердевают — «стекленеют», как говорят специалисты.

Устранение прикипания тормозного суппорта и поршней тормозных цилиндров

Грязь на поверхностях скольжения суппорта и держателя тормозной колодки может привести к закисанию и тяжелому ходу суппорта. Испорченная уплотнительная манжета поршня приводит к тому, что поршень блокируется в тормозном суппорте. Указанные причины приводят к неравномерному торможению.

Замена переднего тормозного диска и тормозных колодок (для применения на моделе Mitsubishi Colt (Z30))

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Mitsubishi Colt , прокачка тормозов Mitsubishi Colt , схема тормозной системы Mitsubishi Colt , ремонт тормозной системы Mitsubishi Colt , неисправности тормозной системы Mitsubishi Colt

#тормозные_колодки #тормозной_диск #передние_тормоза #Mitsubishi_Colt #Мицубиси_Кольт

Передний тормозной диск и тормозные колодки

Внимание:
— Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону).
— При необходимости замены тормозного диска также необходимо заменить и второй тормозной диск для обеспечения равномерности торможения. При замене тормозных дисков также необходимо заменить тормозные колодки.
— При работе тормозных колодок образует тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.

Примечание
Ниже описаны снятие и установка тормозного диска и тормозных колодок с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

2. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

3. Отворачиваем колесные гайки и снимаем переднее колесо.

4. В зависимости от того, с какой стороны меняем тормозной диск и колодки, поворачиваем колесо до упора вправо или влево. В нашем случае — вправо. Также щеткой по металлу очищаем тормозной механизм от пыли и грязи.

5. Ключом с головкой на 12 отворачиваем верхний болт…

… и нижний болт крепления тормозного суппорта. Извлекаем болты крепления тормозного суппорта.

6. Далее слегка перемещаем поршень колесного цилиндра внутрь цилиндра. Для этого вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание
При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

7. Снимаем тормозной суппорт и подвешиваем его при помощи подходящей толстой проволоки за элемент подвески.

Внимание:
— Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости.
— При снятых тормозных колодках или тормозном суппорте, не нажимайте на педаль тормоза, иначе поршень может полностью выйти из колесного цилиндра.

Читать еще:  Mitsubishi lancer 10 руль

8. Поддеваем отверткой и затем снимаем наружную и внутреннюю тормозные колодки. Удаляем старые тормозные колодки в отходы.

9. Наносим проникающую жидкость (типа WD-40) на болты крепления скобы-держателя тормозного суппорта. Затем ключом с головкой на 19 ослабляем затяжку двух болтов крепления скобы-держателя тормозного суппорта.

10. Отворачиваем болты и снимаем скобу-держатель.

11. Снимаем старый тормозной диск и удаляем его в отходы.

Примечание
Если диск “прикипел”, слегка обстукиваем его резиновым или полимерным молотком, чтобы сбить с посадочного места на ступице.

Установка

1. Щеткой по металлу и наждачной бумагой тщательно очищаем от пыли, грязи и ржавчины посадочное место тормозного диска на ступице, а также посадочные места тормозных колодок на скобе-держателе тормозного суппорта.

2. Извлекаем направляющие пальцы вместе с пыльниками из скобы-держателя.

3. Удаляем старую смазку, проверяем пыльники (при необходимости заменяем на новые), наносим новую высокотемпературную смазку для тормозов и устанавливаем на место направляющие пальцы в скобу-держатель.

Примечание
Быть внимательным, чтобы не нанести слишком много смазки, в противном случае избыток смазки может выдавиться и попасть на внутреннюю поверхность тормозных колодок и диска, что приведет к ухудшению эффективности торможения.

4. Обезжириваем ступицу, скобу-держатель, а также новый тормозной диск (с двух сторон).

5. Наносим специальную высокотемпературную смазку для тормозов на скобу тормозного суппорта в те места, где будут контактировать тормозные колодки со скобой-держателем.

6. Наносим на ступицу медную смазку. Это позволит в будущем избежать “прикипания” тормозного диска к ступице.

7. Устанавливаем новый тормозной диск на ступицу.

8. Очищаем и затем наносим на резьбу болтов крепления скобы-держателя резьбовой фиксатор (например, Loctite 243).

9. Устанавливаем скобу-держатель тормозного суппорта и вкручиваем болты крепления. Затем ключом затягиваем эти болты с моментом затяжки в 105 Н·м.

10. Устанавливаем на внутреннюю тормозную колодку противоскрипную пластину.

11. Наносим специальную высокотемпературную смазку для тормозов на новые тормозные колодки в те места, где они будут контактировать с тормозным суппортом и скобой-держателем.

12. Затем устанавливаем тормозные колодки на скобу-держатель.

Внимание:
На поверхности тормозных колодок и тормозного диска не должно быть следов смазки и масла.

13. Щеткой по металлу или напильником очищаем от грязи и ржавчины посадочные места тормозных колодок в тормозном суппорте (делаем это осторожно, чтобы не повредить пыльник цилиндра).

14. При помощи приспособления для утапливания поршней или любого другого инструмента, например, подойдет подходящий разводной ключ, полностью вдавливаем поршень в тормозной суппорт.

Примечание
При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

15. Устанавливаем тормозной суппорт на скобу-держатель.

16. Вставляем и вкручиваем болты крепления тормозного суппорта.

17. Затем ключом с головкой на 12 окончательно затягиваем болты крепления тормозного суппорта с моментом затяжки в 28 Н·м.

18. Аналогично меняем тормозные колодки и диск с другой стороны.

19. Устанавливаем колесо и опускаем автомобиль на землю.

20. Несколько раз сильно нажимаем на педаль тормоза для того, чтобы тормозные колодки заняли свое рабочее положение.

21. Проверяем и при необходимости восстановляем уровень тормозной жидкости в расширительном бачке. Закручиваем крышку бачка.

22. Выполняем пробную поездку и совершаем несколько торможений, чтобы удалить любые посторонние частицы с рабочих поверхностей и обеспечить приработку тормозных колодок.

Замена тормозных колодок Mitsubishi Colt

Как определить, что тормозным колодкам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

  • ход рычага стояночного тормоза увеличился на несколько щелчков
  • тормоза срабатывают с задержкой, увеличился тормозной путь
  • посторонние звуки при торможении – скрипы, шелест, металлический скрежет

Доверяйте замену тормозных колодок только профессионалам!

ПОЧЕМУ СКРИПЯТ НОВЫЕ КОЛОДКИ Mitsubishi Colt

Скрип новых колодок не означает, что вам установили плохие детали. Такой неприятный момент может быть обусловлен несколькими факторами:

  • фрикционный слой колодок не соответствует по параметрам поверхности диска – слишком крупные фракции;
  • рабочая поверхность диска – ротор – повреждён или изношен;
  • износился суппорт.

В ряде случаев колодки Mitsubishi Colt «притираются», но, если причина в неисправности других элементов тормозной системы – скрип не пройдёт, надо отправляться в ремонт.

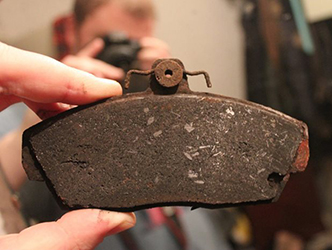

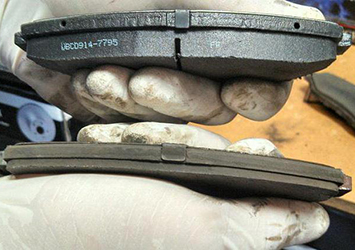

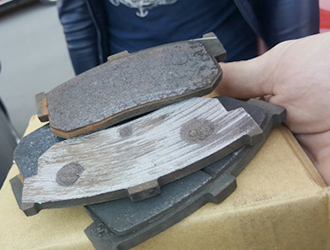

КОГДА НАДО МЕНЯТЬ ТОРМОЗНЫЕ КОЛОДКИ Mitsubishi Colt?

Регламент по замене тормозных колодок, указанный в сервисной книжке Mitsubishi Colt – это усреднённое время. Здесь следует учитывать как интенсивность применения тормозов, так и особенности самих колодок, установленных в систему.

Читать еще:  Замена масла mitsubishi l200

Например, если вы чаще ездите по трассам, то колодки могут отработать и больший ресурс, чем указан в регламенте, в городских условиях – пробег колодок иногда сокращается вдвое. Визуальная диагностика тормозов Mitsubishi Colt проводится ежегодно в процессе планового техобслуживания. Мы рекомендуем прислушиваться к мнению вашего механика, и, при выявлении износа фрикционного слоя, незамедлительно колодки заменить.

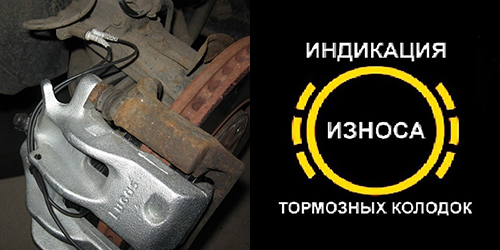

ПО КАКИМ ПРИЗНАКАМ МОЖНО ОПРЕДЕЛИТЬ, ЧТО ИЗНОСИЛИСЬ ИМЕННО КОЛОДКИ

Основной признак – это сигнал датчика Mitsubishi Colt, если такой установлен в тормозной системе вашего авто. Есть два типа таких устройств:

  1. Электронный датчик сообщает о критической толщине фрикционного слоя индикатором на приборной панели – жёлтый круг, иногда с восклицательным знаком внутри.

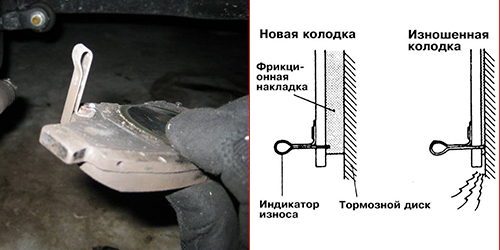

  2. Механический датчик – сигнализирует скрипом (или писком), когда колодка стирается. Нюанс с механическим датчиком в том, что он может потеряться.

Такие датчики устанавливаются, например, на переднее левое и заднее правое колесо Mitsubishi Colt. Признаков, свидетельствующих об износе именно колодок не существует. Есть приметы, по которым можно определить, что в тормозной системе есть поломки:

  • увеличенный ход тормозной педали;
  • услышали металлический скрежет при торможении;
  • машину заносит, уводит с траектории;
  • торможение становится слишком резким, машина останавливается «как вкопанная» даже при плавном нажатии на педаль.

Если вы заметили подобные признаки, езжайте в автосервис и сообщите о них мастеру, закажите диагностику тормозов Mitsubishi Colt. Причиной могут стать не только колодки, но также диски и суппорты.

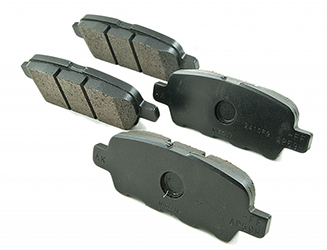

КАКИЕ ТОРМОЗНЫЕ КОЛОДКИ Mitsubishi Colt ВЫБРАТЬ?

Чтобы избежать скрипа и быстрого износа новых тормозных колодок, мы рекомендуем подбирать эти элементы в соответствии со страной-изготовителем тормозных дисков, установленных на вашем авто. Поясним: китайские производители запчастей применяют фрикционный материал, подходящий для работы с дисками китайского же производства (то есть требованиям китайских стандартов), европейские производители, соответственно, ориентируются на свои данные.

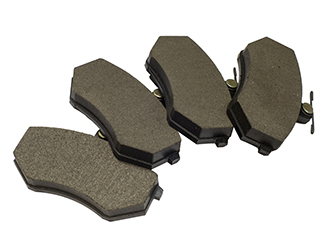

КАК ПОНЯТЬ, ЧТО КОЛОДКИ КАЧЕСТВЕННЫЕ, А НЕ ПОДДЕЛКА?

Магазины по продаже автозапчастей предлагают своим клиентам сертифицированную продукцию, то есть на колодки имеется сертификат, с которым можно ознакомиться. Заводские детали всегда имеют упаковку, на которой нанесён штрих-код, артикул, название производителя и список моделей, для которых они подходят.

Оценить качество колодок Mitsubishi Colt можно, подержав их в руках:

  • фрикционный слой должен быть равномерным, без трещин и посторонних вкраплений;
  • колодки – одинакового размера;
  • на внешней стороне изделий имеется маркировка;
  • колодки не оставляют чёрной пыли на руках, края не крошатся.

Замена Задних Колодок Mitsubishi Кольт

Автомобильные гиды. Пособия по истории базы знаний История. Инструкция по обслуживанию и обслуживанию Mitsubishi Colt 2. Регулировка и техническое обслуживание 3.

Двигатель 4. Перегородка двигателя 5. Системы охлаждения, отопления и кондиционирования воздуха 6. Система выпуска и выпуска 7.

Электрооборудование двигателя 8. Системы снижения выхлопных газов 9. Механическая коробка передач Автоматическая коробка передач Сцепления и оси Тормозная система Подвеска и рулевое управление Кузов.

По истечении срока действия авторского права этот период равняется двум годам, произведение переходит в общественное достояние. Этот факт позволяет вам свободно использовать произведение при уважении ваших личных неимущественных прав. авторского права, права на имя, права на защиту от любых искажений и права на защиту репутации автора. поскольку эти права защищены на неопределенный срок.

Вся информация, представленная на этом сайте, является собственностью проекта или других лиц, указанных авторами. Рекомендуется снять тормозной барабан для проверки тормозных колодок.

Mitsubishi Colt, 95 л от. сделать ремонт самостоятельно

В этом случае вы также можете проверить состояние цилиндра рабочего тормоза. Износ тормозной колодки также можно проверить, не вынимая тормозной барабан через смотровые отверстия в тормозном щите после удаления заглушки из отверстия.

Используйте фонарик и зеркало, чтобы проверить толщину тормозной колодки через отверстие в тормозном щите. Даже если только одна тормозная колодка достигла линии износа, обязательно замените все задние тормозные колодки в комплекте.

Замена задних тормозных колодок с барабанными тормозами

Снимите крышки задних колес, если они установлены, и ослабьте колесные болты. Поднимите заднюю часть автомобиля и закрепите его на опорах. Ослабьте крепежный винт тормозного барабана и снимите тормозной барабан.

Если тормозной барабан удерживается тормозными колодками, выньте заглушку из смотрового отверстия тормозной проушины и переместите рычаг управления ручным тормозом к тормозной колодке через отверстие, в то время как тормозные колодки можно извлечь из барабана, и барабан можно легко удален.

Обратите внимание на установку всех задних тормозных элементов. Измерьте толщину фрикционной колодки тормозной колодки, и, если она изношена в какой-либо точке до минимальной толщины, замените все четыре тормозные колодки. Кроме того, колодки следует заменить, если хотя бы одна из колодок загрязнена маслом, поскольку невозможно обезжирить тормозные колодки.
