Чем заменить сгоревший предохранитель

Ремонт трубчатого предохранителя, выбор диаметра проволоки

В современных электроприборах повсюду встречаются предохранители, или если говорить «по научному» – плавкие вставки. Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры. Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами. Номинальный ток определяется сечением проволоки внутри предохранителя.

Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями.

Общие понятия, знакомство с предохранителями трубчатой конструкции

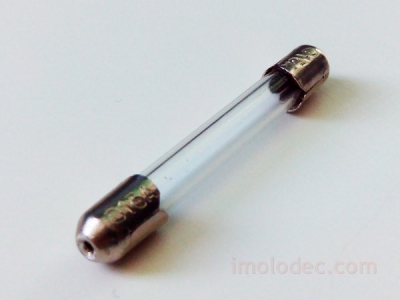

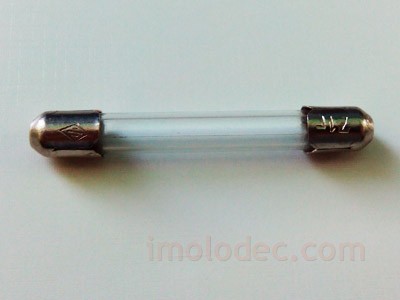

Наиболее распространенные предохранители это так называемые, трубчатые. Они представляют из себя керамическую или стеклянную трубку с металлическими контактами-чашками с торцов. Эти чашки соединены между собой проволокой, сечение которой, как уже говорилось, определяет номинальный ток предохранителя. Этот ток указывается на трубке или одной из контактных частей предохранителя. Например: F0,5A – это значит, что данный предохранитель рассчитан на ток 0,5 ампера.

На электрических принципиальных схемах предохранитель обозначается прямоугольником с проходящей через него прямой линией. Рядом с условным графическим обозначением указывается его позиционное обозначение, например F1 (F – fuse, предохранитель по-английски); и если это не загромождает схему – номинальный ток, например 100 mA.

Описание принципа работы плавкой вставки (предохранителя)

Принцип работы предохранителя предельно прост. При протекании по проволоке, соединяющей контакты предохранителя, номинального тока, эта проволока разогревается до температуры около 70 ˚С. А вот при превышении тока, проволока разогревается сильнее, и при превышении температуры плавления – расплавляется, т.е. перегорает. Именно по этой причине предохранители еще называют – плавкими или плавкой вставкой. Чем выше ток, тем быстрее нагрев, тем быстрее происходит расплавление, а соответственно и перегорание предохранителя.

Таким образом все плавкие вставки работают на одном и том же принципе – превышение тока в цепи вызывает перегрев и расплавление проволоки внутри предохранителя и как следствие отключение этой цепи от источника питающей сети.

Существует две основных причины перегорания плавких вставок: броски напряжения питающей сети и возникшая неисправность внутри самого электроприбора.

Проверка предохранителя, индикатор неисправности предохранителя

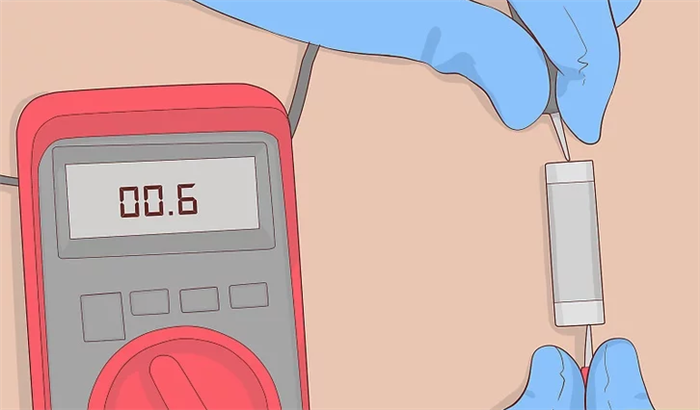

Проверить плавкую вставку можно любой «прозвонкой» или тестером. Задача состоит в том, чтобы убедиться, что цепь предохранителя цела и способна проводить электрический ток.

Проверять предохранитель, во избежание поражения электрическим током, допускается только при отключенном электроприборе!

Кроме этого можно купить или самостоятельно изготовить индикатор перегорания предохранителя, который уведомит вас о том, что предохранитель перегорел.

Схема такого устройства чрезвычайно проста и представлена на следующем рисунке.

В параллель к контактам предохранителя, через токоограничивающий резистор R1 и диод VD1, для защиты от обратного напряжения, подключается светодиод HL1. Диод VD1 должен быть подобран из расчета обратного напряжения, превышающего сетевое. Для сети 220 В обратное напряжение для диода VD1 должно быть не менее 300 В, таким требованиям отвечает например диод 1N4004 или отечественный КД109Б.

Индикатор не светится, если предохранитель исправен, и светится в случае его перегорания.

Индикатор не светится если нагрузка отключена.

Такой схемой очень удобно дополнять блоки питания собственного изготовления.

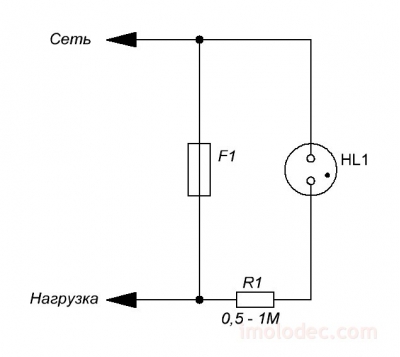

Немного изменив (упростив) схему можно получить индикатор перегорания предохранителя на неоновой лампе, хотя она и не так эффективно смотрится как светодиод.

Подбор предохранителя по номинальной мощности электроприбора

После проверки предохранителя и определения, что он вышел из строя, необходимо его заменить. А для этого надо узнать его номинал, чтобы выполнить правильную замену.

Если вам известна мощность потребляемая электроприбором, обычно она указывается на шильде прибора, вы можете самостоятельно рассчитать номинальный ток предохранителя по следующей формуле:

Iном = Рмакс / Uном

Номинальный ток (Ампер) равен частному от максимальной мощности (Ватт) электроприбора деленной на номинальное напряжение сети (Вольт).

Например, сгорел предохранитель в телевизоре, разобрать, что указано на корпусе предохранителя, его номинал, не представляется возможным, но на шильде телевизора указана мощность потребления 150 ВА.

150 / 220 = 0,68, округляем до ближайшего большего стандартного значения – 1 А.

Обратите внимание, что при расчете номинального тока предохранителя вы получаете точное значение тока, которое может не соответствовать ряду номинальных токов предохранителей. Поэтому расчетное значение с учетом запаса 5% округляется до ближайшего стандартного значения.

Для простоты можно воспользоваться готовой таблицей, в которой приведены номиналы стандартных предохранителей для различных потребителей из расчета их подключения к бытовой сети 220 В.

Замена предохранителя

При замене предохранителя, во избежание поражения электрическим током, обязательно отключите электроприбор от сети!

Есть такое негласное правило, если после второй замены предохранитель опять перегорел, ищи неисправность в самом электроприборе. Значит надо ремонтировать электроприбор.

Ни в коем случае не устанавливайте предохранитель на больший ток, такие попытки однозначно приведут к еще большему повреждению устройства вплоть до его не ремонтопригодности!

Будьте внимательны при покупке нового предохранителя. Правильно определите тип и номинальный ток кандидата на замену. Приобретать электронные компоненты лучше у проверенных поставщиков, гарантирующих качество продукции, как пример – компания Conrad Electronic. С полным ассортиментом плавких предохранителей можно ознакомиться по ссылке – https://conrad.ru/catalog/predohraniteli_s_plavkoy_vstavkoy.

Ремонт предохранителя

Типичные обыватели считают, что предохранители не подлежат ремонту, на самом деле это не так. Большинство типов предохранителей можно отремонтировать и дать им вторую, третью и т.д. жизни. Корпус предохранителя, как правило, разрушается крайне редко, перегорает проволока внутри, вот в ее замене и заключается ремонт. Основная задача при этом использовать проволоку аналогичную той, что была в предохранителе.

Если заменить предохранитель надо очень быстро, а запасного под рукой не оказалось, то можно воспользоваться следующим способом:

Снять с проволоки подходящего диаметра лакокрасочное покрытие (зачистить ее до блеска) и намотать на каждый контакт предохранителя по несколько витков, после чего вставить предохранитель в держатель. Этот способ в простонародии называется – «жучок». С его помощью можно очень быстро проверить исправность прибора, но он не надежен и может быть использован, как временное решение проблемы.

Следующий способ, так называемый «заводской». Для ремонта потребуется паяльник, и возможно дремель или шуруповерт, но предохранитель после ремонта будет выглядеть как будто он только что с завода.

Разогрейте паяльником торцы контактов-чашек и освободите отверстия в торцах от припоя воспользовавшись зубочисткой или чем-то подобным. Бывает, что отверстия слишком малы или совсем отсутствуют, тогда придется их просверлить. Используйте сверло не большого диаметра 1 – 2 мм.

Проденьте через отверстия проволоку подходящего диаметра и припаяйте ее к контактам-чашкам.

Подбор диаметра проволоки предохранителя

Как написано выше, для ремонта предохранителя необходимо заменить перегоревшую проволоку на аналогичную той, что была в предохранителе до его перегорания.

В заводских предохранителях используются проволоки из различных металлов: серебра, меди, алюминия, олова, свинца, никеля и т.д. В домашних условиях вряд ли мы сможем определить материал проволоки перегоревшего предохранителя, да и под рукой у нас обычная медная проволока. Но на всякий случай приведем таблицу диаметров проволоки в зависимости от номинального тока предохранителя содержащую кроме меди, алюминий, сталь и олово.

Самодельный предохранитель

В электронном устройстве вышел из строя плавкий предохранитель. Понятно, что нужно разобраться в причинах перегорания предохранителя и устранить их. Допустим, Вы это сделали, нужно включать устройство для проверки, а целого предохранителя нет.

Материал статьи в сокращенной форме продублирован на видео:

Плавкий предохранитель можно заменить кусочком провода, диаметр которого зависит от величины допустимого тока. Поэтому без особого риска можно заменить перегоревший предохранитель медным проводом, вставленным и запаянным в старый корпус предохранителя.

Для определения диаметра медного провода используют формулу:

D(мм) = 0,034 × I_пл (А) + 0,005

Где: D – диаметр провода, в мм.

I_пл – ток плавления провода, в А.

Эту формулу применяют, если рассчитанное значение диаметра не превышает 0,2 мм.

Проверить полученный результат можно по другой формуле:

I(A) = 80√D 3

Где: D – диаметр провода, в мм.

I_пл – ток плавления провода, в А.

Есть таблицы, в которых приводятся уже рассчитанные значения диаметра провода для плавкого предохранителя в зависимости от тока:

Понятно, что все эти расчеты и таблицы не дают абсолютно верную величину тока перегорания изготовленного плавкого предохранителя, но 5-10% точность обеспечивают. Этого вполне достаточно, чтобы самодельный предохранитель заменил перегоревший заводской. И уж наверняка это лучше, чем просто ставить вместо перегоревшего предохранителя первую попавшуюся под руки проволоку или скрепку.

Как это выполнить практически.

Для начала подбираем нужный диаметр провода. В данном конкретном случае нам нужен плавкий предохранитель на 4 А. По таблице есть 5А. Значит, у нас должен быть диаметр немного меньше.

Этот провод диаметром 0,155мм вполне подойдет.

Готовим предохранитель к установке провода. Для этого по очереди нагреваем паяльником контакты предохранителя и прочищаем отверстия, например заточенной спичкой.

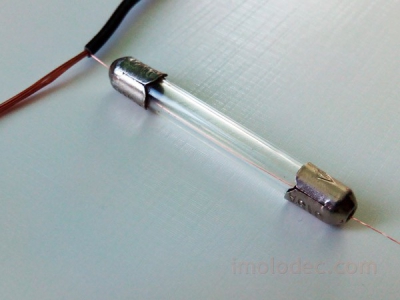

Затем продеваем в полученные отверстия провод.

И запаиваем с двух сторон.

Обрезаем лишний провод.

Все, плавкий предохранитель готов, его можно вставлять в гнездо и использовать.

Очевидно, возникает вопрос, что делать, если нет микрометра, предназначенного для измерения диаметра провода. С меньшей точностью можно измерить диаметр провода штангенциркулем.

А если и его нет, то обычной линейкой.

Для этого нужно намотать провод виток к витку на любой стержень. Длина намотки 10-20 мм. Чем больше намотаете, тем точнее определите диаметр провода. Затем нужно длину намотки в «мм» разделить на количество витков и получите диаметр в «мм».

Например, 26 витков, длина намотки 20 мм. Диаметр провода 20 : 26 = 0,77 мм.

Проверяем этот же провод микрометром:

На микрометре мы видим показания 0,5 + 0,255 = 0,755мм. Если округлить, то получим 0,76 мм. Как видим, точность измерения диаметра провода с помощью линейки и намотки на стержень довольно высокая, около 2%. Главное плотно, виток к витку, мотать провод.

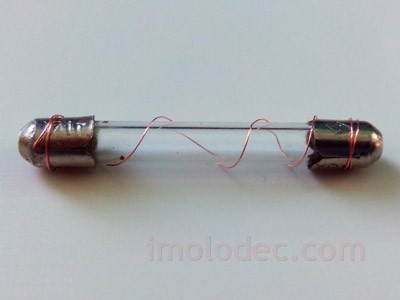

Если нет возможности запаять провод в корпус предохранителя, то можно просто обмотать каждый контакт перегоревшего предохранителя и вставить в гнездо. Контакты гнезда должны надежно зажимать намотанный провод. Важно, чтобы края намотанного провода не торчали, иначе есть риск замыкания с соседними элементами.

И в заключение, главные выводы по данной теме:

1. Перед началом работ по замене предохранителя обязательно выньте вилку устройства из розетки.
2. Не меняйте перегоревший предохранитель до тех пор, пока не выясните причину выхода его из строя и не устраните ее.
3. Не вставляете вместо перегоревшего предохранителя первые попавшие под руку металлические предметы. Это может привести к серьезным повреждениям устройств, защищенных предохранителем и даже к большим потерям.

Чем и как заменить предохранитель в микроволновке

Поломка СВЧ-печи выбивает нас из колеи: приходится снова доставать сковородки и кастрюли для разогрева. Одной из частых поломок прибора является перегорание предохранителя при скачке напряжения. Как и чем заменить предохранитель, должен знать каждый, чтобы быстро восстановить работу микроволновки.

Конструкция предохранителя, разновидности

Зачем нужен предохранитель для микроволновки? Он защищает электронику от перепадов напряжения, а точнее, его последствий. Нестабильность в сети приводит к резкому скачку напряжения и перегоранию электронных компонентов СВЧ-печи.

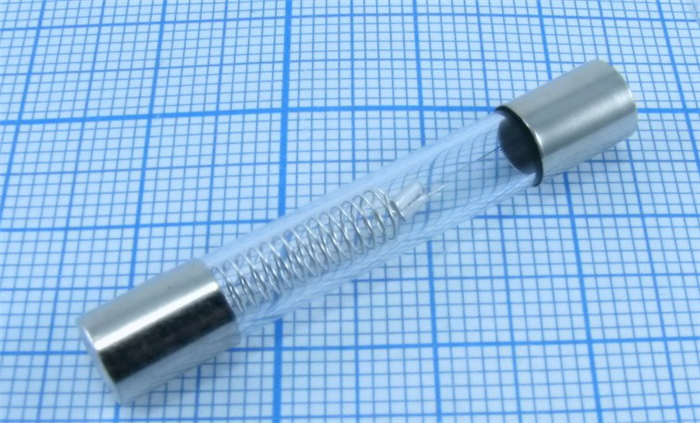

Поэтому прежде чем ток поступит к «начинке» техники, он проходит через колбу с металлической нитью. Если значение в сети превышает номинальное, тогда нить перегорает, разрывая цепь и защищая устройство.

Стеклянная (керамическая) колба предохранителя служит защитной оболочкой от брызг при плавлении нити.

Когда деталь сгорает, микроволновка Samsung («Самсунг»), Daewoo может не включаться.

Сколько их в микроволновой печи? Различают три разновидности защитных устройств:

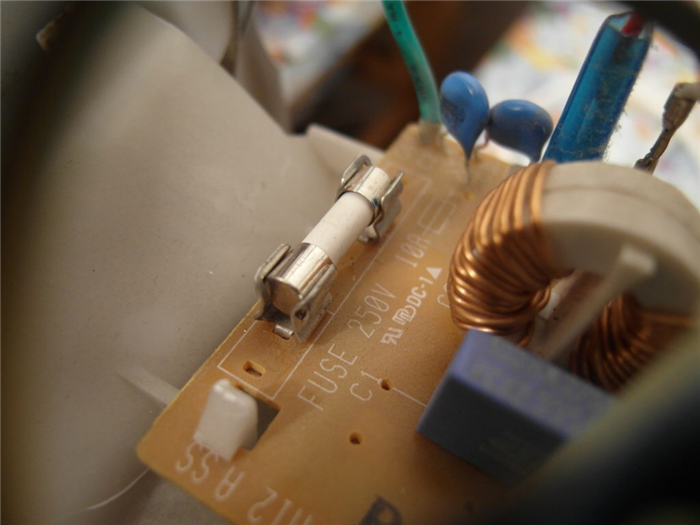

• Сетевые. Находятся на входном кабеле. Обеспечивают защиту не только техники от скачков в сети, но и всей домашней цепи от короткого замыкания (КЗ). Последнее часто случается при неисправности одного из элементов микроволновки. При любой неполадке защита отключает технику от сети.

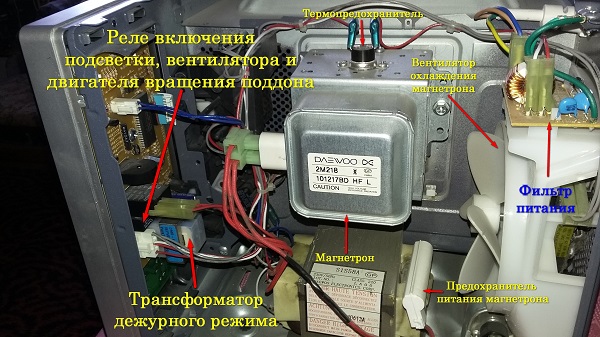

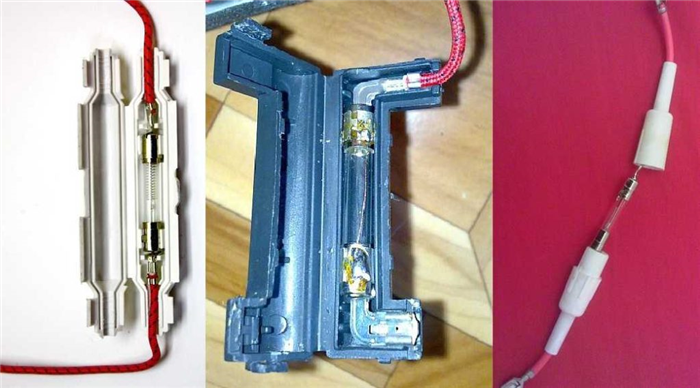

• Высоковольтные. Почему они срабатывают? Как только случается перегрузка, предохранитель разрывает цепь для безопасности магнетрона и трансформатора — одних из главных узлов СВЧ-печи. Иногда при этом выбивает автомат на щитке. Как выглядит и где расположен? Находится прямо возле трансформатора и заключено в пластиковый корпус на защелках.

• Еще один предохранитель устанавливается на микроволновую печь с электронным управлением. Дополнительно он служит преобразователем электрического тока в подходящее напряжение для электроники. Где находится? Элемент защиты расположен над первичной обмоткой трансформатора и заключен в изоляцию. Поэтому если перегорает, поменять его достаточно сложно.

Как определить тип предохранителя в вашей модели? Для этого загляните в инструкцию. Высоковольтные изделия встречаются очень редко. И дело тут не в особенностях строения, а в том, что не на всех заводах их устанавливают. Чаще всего можно встретить сетевой.

Если высоковольтная защита сгорела, в СВЧ-печи будет работать все, кроме нагрева. Вы можете поставить блюдо на разогрев, при этом круг будет вращаться, но пища останется холодной.

Если сгорит сетевой элемент, тогда работа техники невозможна.

Замена своими руками

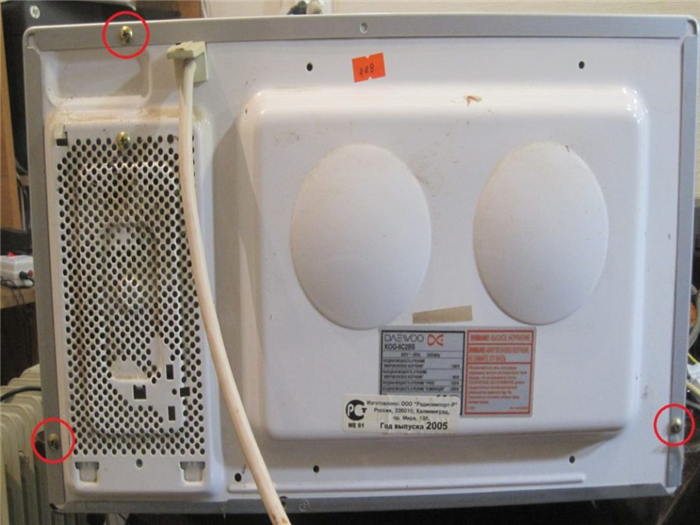

Перед тем как заменить деталь, отключите СВЧ-печь от сети. Вооружитесь крестовой отверткой и выкрутите винты крепления кожуха.

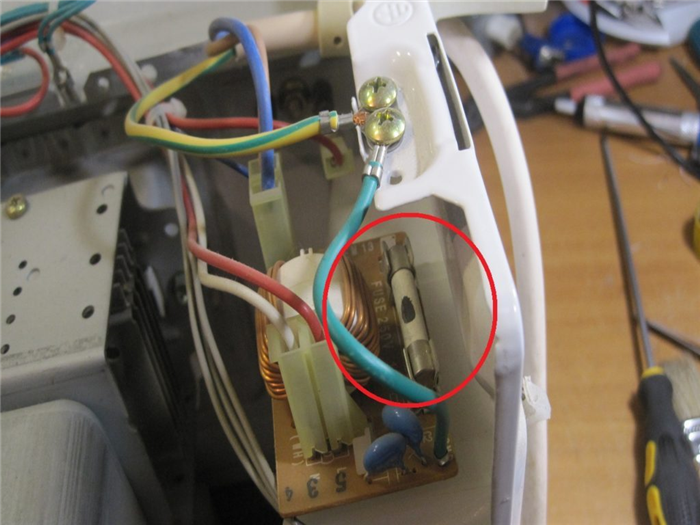

Теперь осмотрите составляющие элементы. Как выглядит сгоревший предохранитель? При визуальном осмотре он будет вздутым либо будут видны черные следы подгаров.

Если колба стеклянная, вы можете увидеть оборванную нить внутри. При коротком замыкании цепи поломку обнаружить сложнее. Для этого проводятся тесты мультиметром в режиме сопротивления:

• Приложите щупы к контактам устройства.

• Все исправно, если на экране высветился ноль.
• Если же на нем высветится отличное от ноля значение либо «OL» — деталь перегорела, необходимо менять.

Для ремонта вам понадобятся идентичные элементы. Они должны иметь такие же размеры и интервал тока. Обычно эти показатели указаны на корпусе. Рассмотреть их можно сквозь увеличительное стекло.

Важно! Не устанавливайте новый предохранитель голыми руками. Используйте клещи или резиновые перчатки. Некоторые детали микроволновки сохраняют напряжение даже при отключении от сети.

После установки соберите прибор в обратном порядке. При включении убедитесь в работоспособности всех элементов.

Не стоит проводить самостоятельный ремонт, если вы ранее этого не делали. Незнание устройства микроволновки может привести не только к полной поломке, но и поражению электрическим током.
