Перенос амортизатора ваз классика

Перенос амортизатора ваз классика

vzr » 21 июл 2011, 22:51

Занижение, занижение…
С самого начала постройки своего авто, я задумывался как защитить узлы низкого автомобиля. Бросить классику на 2 см от рычагов дело не хитрое. Но блять. Вдумайтесь до рычагов!! Почти все обладатели низких жигулей хвастаются [s]перед телками[/s] друг перед другом расстоянием от земли до оси рычага(либо до края рычага) что я считаю просто вкорне неверно, даже глупо. Как всем известно ось нижнего рычага крепится к балке на два болта на 12. Вполне надежная конструкция. Но изучив множество материала по классике я узнал что эти заветные 2 болта вырывает с корнем даже у стокового автомобиля. На авто подготовленных к ралли отрыв переднего болта с кусочками балки вполне обычное явление.Я ужаснулся, что творят низкиеездоки с безопасностью и надежностью своего жигуленка. На эти и без того обиженные судьбой два болта идет нехилая нагрузка причем не равномерная а ударами. Прикиньте эпюрку моментов на оси во время сильного удара рычагом о приличную кочку даже на скорости 40 км.ч. Также весело наблюдать фотографии с мятыми углами рычагов, о правильной работе долговечности сайлент блоков можно забыть… Слово безопасность послано нахуй.

По моим прикидкам, чтобы избавится от подобных глупостей нужно всего лишь перенсти ось нижнего рычага вверх на пару сантиметров. После первых замеров было решено перенести на 40 мм, после детального изучения кострукции решили остановится на варианте 30мм вверх. Были изготовлены две переносные пластины





Как вы поняли 4 отверстия соотвественно для переноса и 5-ое центральное для усиления всей кострукции. На момент отдачи эскиза на производство я понял что проебался, не сделав в верхних отверстиях цековки для головки болта под запрессовку, но позже я понял что так будет даже крепче. Смысл в том что у нас есть два заветных торчаших болта на 12. Одеваем переносную пластину. И в местах дырок на пластине сверлим балку тем же диаметром что отверстия в пластине. Тут начинается самое страшное, нужно через маленькую дырку снизу балки засунуть 3 дополнительных болта на 12. и вставить в высверленные отверстия изнутри(кто хоть раз вытаскивал стандартные болты из балки, понял о чем речь) Это можно сделать с помощью проволоки(но ебатни оберетесь гарантирую). Дальше смотрим на лонжеронах есть торчащие края от штампа( или от чего они там …) Лучше предварительно подрезать их болгаркой. Можно и оставить, рычагом пристучится))) Но мы ведь делаем качество . После собираем данный узел. В итоге мы получили что плоскость балки теперь располагается ниже края рычага, что нам и требовалось. Теперь основные удары на себя будет брать балка, еще ни разу не видел чтоб балка погнулась или сломалась пополам. Есть и пара минусов. Если ставить пластины как я хочу то развала не избежать( не многим он нужен). Если ставить пластину не между рычагом и балкой а в последовательности пластина рычаг балка. То развал будет совсем незначительный, но зато по моим прикидкам увеличится нагрузка на нижние болты, что нам не сильно нужно, к тому же придется еще делать подкладку снизу из еще 2 осей от рычага(просто отпилить концы которые идут для сайлентов, оставив одну литую часть)

Зарание извиняюсь что без фото на самой повеске, как потеплеет всё поставлю и зафоткаю. Также есть эскиз накиданный за 10 минут. Руслан обещал сделать грамотный чертеж в каде, позже он тут появится( уже с исправленными косяками)

Жду дельных советов.

В будущем напишу как сделать выхлоп абсолютно не мешающий занижению и как сделать грамотную кастом защиту днища. Но это всё когда станет сухо и потеплеет.

Давно задумывался о амортизаторах.
При занижении они начинают работать на отбой и срок их работы уменшается, как и комфорт.

Первое что приходит в голову: Укоротить штоки.
Это нужен токарь грамотный, чтоб орезал и нарезал резьбу новую.
За неимением такового второй метод: Перенести нижнее крепление.
Варианты для переда:
1) Заменить шпильки в нижнем рычаге на болты, Стандартное крепление аморта и проставочки (допустим гайки шаровых)

2) Переваривать крепление аморта:


Варианты для зада:
1) Пластина для переноса крепления аморта вверх для заднеприводных ВАЗов(соответственно её поставить чтоб вниз)

Почему то у нас в магазинах оказалась дифицитом.
2) Пластина для переноса крепления аморта вверх для переднеприводных ВАЗов (соответственно её поставить чтоб вниз)
В народе называемый Кубиками.

В магазинах в свободной продаже. Но придется приваривать, так как плотно не держиться и гуляет.
Пока всё. Дополнения принимаются.

Замена передних амортизаторов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Автомобильные амортизаторы – только от них зависит то, как автомобиль будет вести себя в дальнейшем на ровной и неровной дороге. Со временем автомобильные амортизаторы приходят в негодность, и в связи с чем их необходимо заменять. В этой статье мы подробно написали инструкцию, по которой вы сможете заменить передние амортизаторы на автомобилях «Классического» семейства.

Читать еще:  Масляные форсунки на ваз 2112 16 клапанов

Примечание!
Для замены вам будут нужны следующие инструменты: Сперва обязательно запаситесь набором основных гаечных ключей и новыми амортизаторами. А так же если у вас есть то возьмите с собой специальный ключ для снятия амортизаторов, для наглядности он изображен на рисунке ниже:

Вопрос?
Каким амортизаторам вы больше отдаете предпочтение: «Газомасленным» амортизаторам или же обычным «Гидравлическим»? (Ответ пишите в комментариях)

Краткое содержание:

Когда нужно менять передние амортизаторы?
Они подлежат замене, при:

  • Потере своих свойств, то есть при потере эффективности в гашениях колебаний.
  • А так же его обязательно нужно заменить на новый, если он начал течь и вследствие чего был замаслен.

Примечание!
Чтобы должным образом убедиться в том работают амортизаторы или же нет, вы сможете прочесть в статье под названием: «Проверка амортизаторов на работоспособность»!

Как заменить передние амортизаторы на ВАЗ 2101-ВАЗ 2107?

Примечание!
Оба амортизатора заменяются аналогично, поэтому их замену мы будет показывать лишь на примере одного амортизатора!

Снятие:
1) Сперва загоните автомобиль на смотровую яму, или же подвесьте его при помощи подъемника.

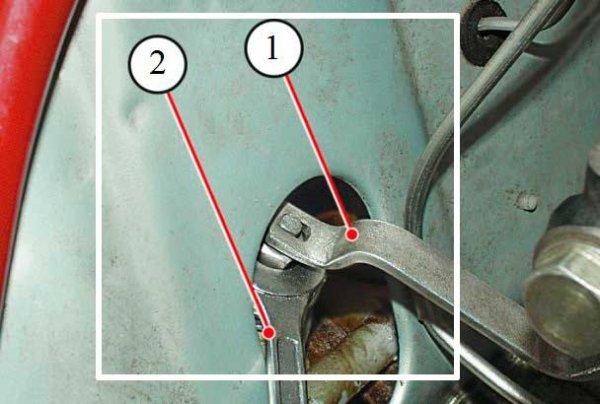

2) Теперь откройте капот и возьмите в руки специальный ключ (Если его нет, тогда используйте маленькие плоскогубцы). Далее накиньте специальный ключ на шток амортизатора который указан цифрой «1» на фото, тем самым снизив вероятность проворачивания штока по оси.

Сразу же после этого гаечным ключом под цифрой «2», отверните и вследствие чего снимите гайку, после гайки снимите пружинную шайбу, а так же шайбу подушки и саму верхнюю подушку крепления амортизатора.

Примечание!
Если вы работаете на подъемнике, то эту операцию выполняйте на автомобиле стоящем на земле !

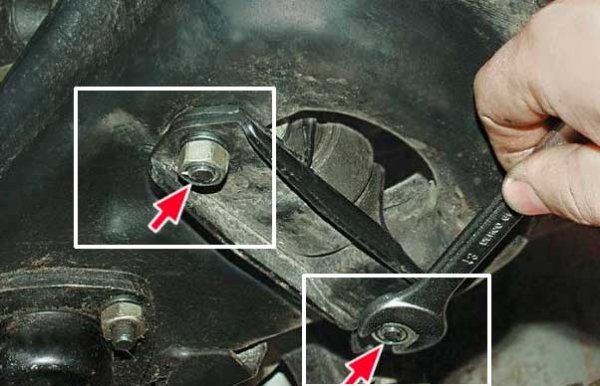

3) Затем подлезьте под машину, и уже там отверните две гайки которые крепят кронштейн к рычагу.

Примечание!
Гайки выворачивайте аккуратно, потому что над ними находятся пружинные шайбы которые надо будет тоже аккуратно снять. В том случае если обе нижние гайки у вас закисли, тогда нанесите на них смазку «WD-40» тем самым обеспечив их лёгкое отворачивание!

4) Когда обе гайка которые крепят кронштейн к рычагу будут откручены, потяните вниз за амортизатор и в связи с чем снимите его с автомобиля.

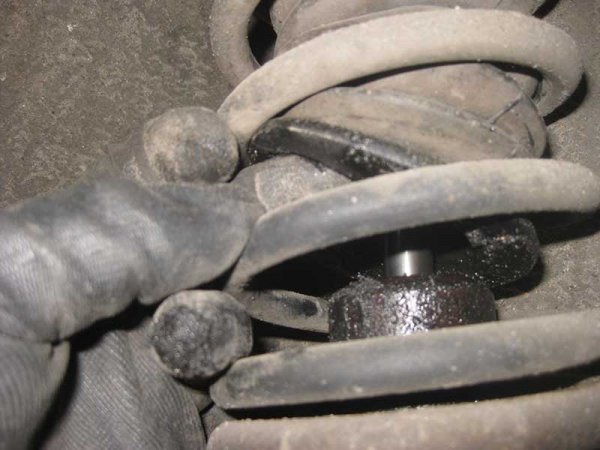

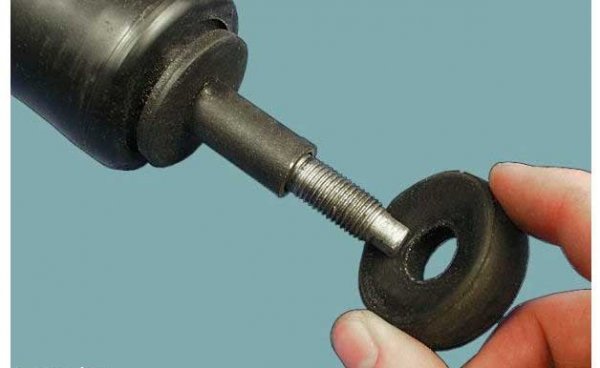

5) Когда амортизатор будет снят, снимите с его штока нижнюю подушку.

6) Далее удерживая одним ключом болт от проворачивания, другим отверните гайку которая крепит кронштейн к амортизатору и после чего извлеките болт тем самым сняв небольшую шайбу и сам кронштейн.

Примечание!
Снятый кронштейн вы можете установить на новый амортизатор, если он на нём отсутствует!

Установка:
Установка нового автомобильного переднего амортизатора, осуществляется в обратном порядке снятию.

Примечание!
Перед тем как установить новый амортизатор, вытяните до конца его шток. После чего для удобства можно будет на шток надеть сперва шайбу, затем подушку и после чего навинтить сверху гайку!

Если вы всю работу проводите на подъемнике, то в таком случае опустите машину до такого состояния чтобы она касалась земли, проще говоря чтобы её подвеска была нагружена под весом самого автомобиля!

В том случае если сверху у вас шток амортизатора вышел но не до конца, тогда наденьте на него сперва шайбу подушки и после чего сверху навинтите гайку. Когда гайка будет навинчена, по принципу рычага отвёрткой или же гаечным ключом вытяните шток на верх до самого упора!

Дополнительный видео-ролик:
Чтобы вам было легче понять процедуру замены амортизаторов, тогда просмотрите чуть ниже подготовленный специально для вас видео-ролик, в котором всё подробно описывается и объясняется.

Замена передних амортизаторов ВАЗ 2101 — 2110

Сегодня мы поговорим про то, как проводить замену передних амортизаторов на примере ВАЗ 2107 и других автомобилей из этой линейки.

Подвеска авто и наши дороги

Подвеска автомобиля при движении воспринимает на себя все вибрации от дорожного полотна и гасит их, исключая передачу последних на кузов транспортного средства.

Конечно, полностью погасить колебания невозможно, учитывая состояние наших дорог, но все же большую часть их подвеска гасит. При этом основную работу в гашении колебаний выполняет амортизатор.

Но из-за постоянных больших нагрузок данный элемент может выйти из строя.

Сопровождаться все это будет снижением управляемости, повышенной вибрацией кузова, стуками при наезде на большие ухабы.

Проявление этих признаков указывает на потребность в замене амортизаторов.

Пока не создано таких амортизаторов, которые бы смогли работать вечно, можно конечно поставить устройства от фирмы KYB KAYABA, но и они тоже не вечны.

Поэтому со временем придется их менять, независимо от того, на каком автомобиле они установлены – старенькая «копейка» ВАЗ-2101 или Lexus LX570.

Но только вот владеют автомобилями Lexus не так уж и много, а вот владельцев ВАЗ – большое количество, при этом большинство из них предпочитает самостоятельно ремонтировать свои авто.

Читать еще:  Реле генератора ваз 2110 где находится инжектор

Поэтому рассмотрим, как производится замена передних амортизаторов на разных моделях ВАЗ – от «Классики» до семейства ВАЗ-2110.

Проверка исправности амортизаторов

Но перед тем как описать процесс работы, рассмотрим способы выявления неисправности амортизатора.

Первым признаком, как уже указано, является стук с одной или двух сторон авто при прохождении сильных неровностей.

Выявить неисправность поможет и визуальный осмотр. На внешней стороне поврежденного элемента часто можно заметить подтеки масла.

Это указывает на то, что амортизатор утратил герметичность, и часть масла вытекает наружу.

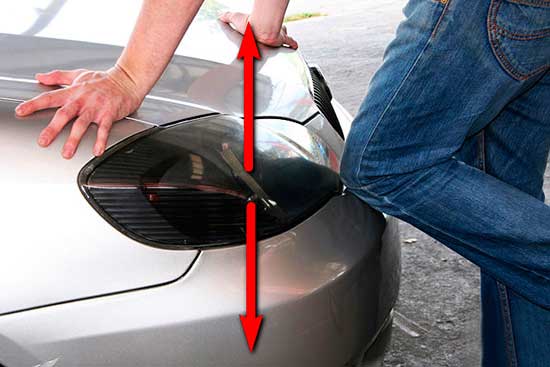

Оценить состояние можно и при помощи раскачки кузова. Для этого нужно подойти к одному из передних колес и двумя руками сильно надавить на кузов, чтобы преодолеть сопротивление пружин.

Надавливать нужно несколько раз, чтобы задать как можно большую амплитуду колебаний, после чего резко бросить раскачивание.

При исправном амортизаторе кузов сразу же станет в исходное положение, без каких-либо колебаний.

Если же колебания имеются, даже незначительные – амортизатор неисправен.

Проверять путем раскачки нужно с обеих сторон авто, поскольку замена должна производиться хотя бы парами – меняются сразу два амортизатора передней подвески, или задней подвески. Еще лучше менять сразу все элементы.

Рассматривать замену задних амортизаторов пока не будем, все нижеизложенное будет касаться только передней подвески.

Замена передних амортизаторов на ВАЗ «Классика»

Конструктивно передняя подвеска автомобилей ВАЗ, относящихся к «Классике» (ВАЗ-2101-2107) одинакова, последовательность работ по замене амортизаторов для этих авто идентична, поэтому рассмотрим ее на примере ВАЗ-2107.

Работы по замене не такие уж и сложные, поэтому их вполне можно выполнить и самому. При этом инструментов нужно не так уж и много:

  • Специальный ключ для удержания штока амортизатора;
  • Рожковый и торцевой ключи на 17;
  • Рожковый или накидной ключ на 13;
  • WD-40.

Естественно, перед началом работ нужно запастись новыми амортизаторами передней подвески. Автомобиль лучше загнать на яму или эстакаду.

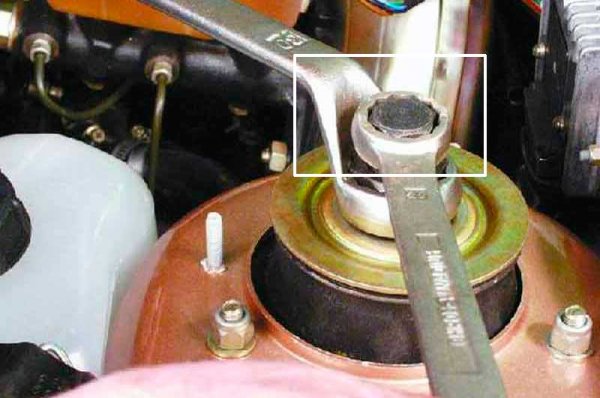

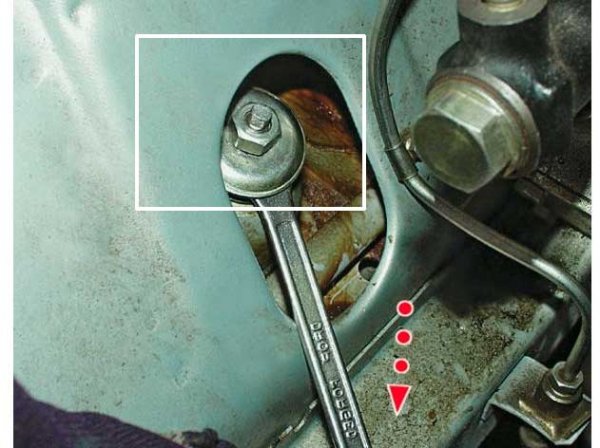

Вначале разбалтывается верхнее крепление амортизатора. Для этого нужно открыть капот и отыскать в крыльях технологические отверстия, которые обеспечивают доступ к гайке крепления штока амортизатора.

Перед разбалтыванием нужно гайку вытереть от пыли и обработать WD-40.

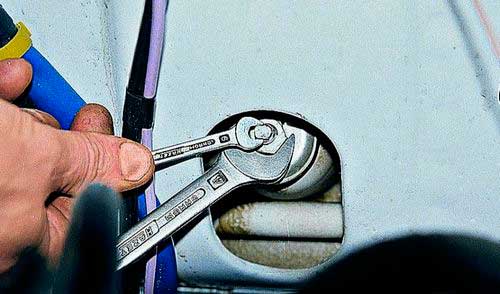

Чтобы открутить гайку нужно будет удерживать шток амортизатора для чего понадобиться специальный ключ, с небольшой прорезью под его верхние грани.

За неимением такого ключа можно воспользоваться обычным рожковым ключом на 6.

Но в этом есть небольшой нюанс – со временем посадка гайки становится настолько плотной, для удержания штока может понадобиться наращивание отрезком трубы плеча ключа, которым удерживается шток.

А поскольку рожковый ключ достаточно мал, то значительное усилие может попросту его сломать. Поэтому лучше воспользоваться специальным ключом, сломать который будет сложнее.

Итак, удерживая шток, ключом на 17 отворачивается гайка верхнего крепления амортизатора как показано выше.

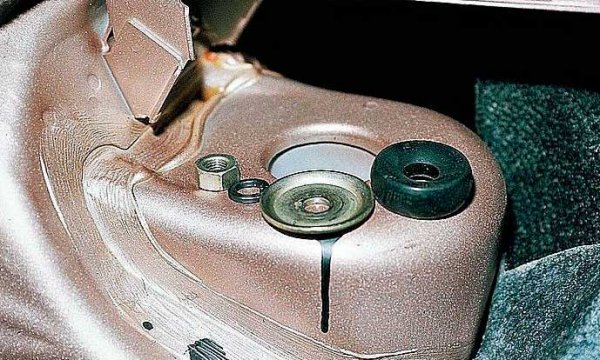

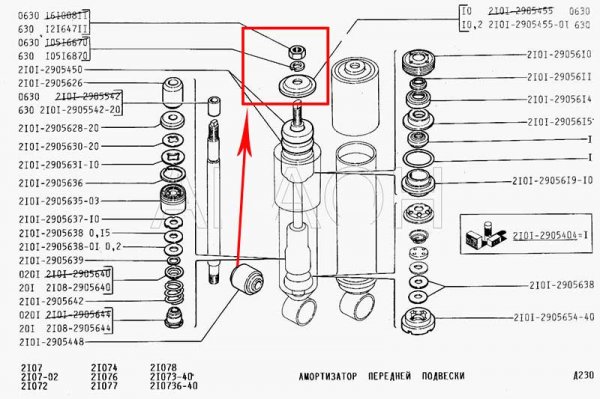

После этого снимается пружинная шайба, установленная под гайкой, а также шайба подушки и сама верхняя подушка.

Далее нужно перебираться под автомобиль. Амортизатор внизу крепится к нижнему рычагу посредством кронштейна.

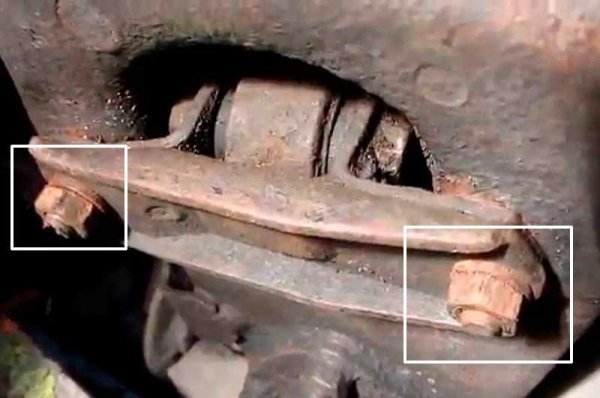

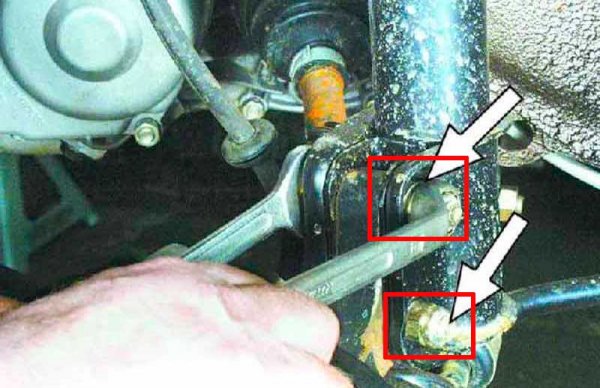

Чтобы его отсоединить от рычага, нужно выкрутить два болта крепления кронштейна. Для этого понадобиться ключ на 13, для облегчения работ места соединения лучше обработать WD-40.

После выворачивания этих болтов, можно вытянуть вниз амортизатор вместе с кронштейном. Затем уже со снятого амортизатора отсоединяется кронштейн.

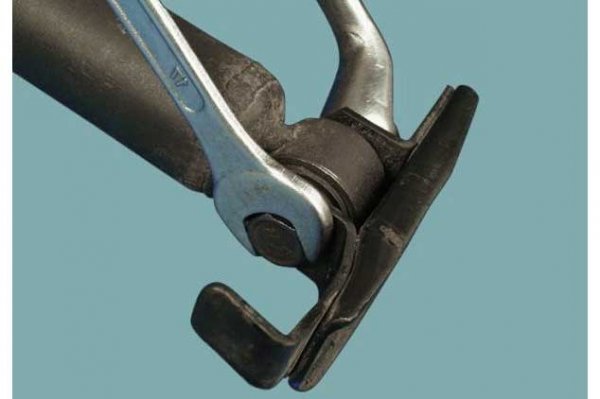

Для этого нужно воспользоваться двумя ключами на 17, рожковым и торцевым.

Не забудьте снять нижнюю подушку.

Перед установкой нового амортизатора к нему присоединяется кронштейн, используя при этом новые резинотехнические элементы – сайлентблоки.

Вначале нужно закрепить амортизатор верху. Для этого шток его полностью вытаскивается, на него обязательно надевается новая нижняя подушка, после чего он вставляется в верхнее отверстие.

Вверху для исключения выпадения штока из отверстия, его нужно зафиксировать гайкой, не забывая предварительно установить верхнюю подушку, ее шайбу и пружинную шайбу. При этом затягивать гайку не нужно, главное – исключить выпадение штока.

После нужно прикрутить кронштейн амортизатора к нижнему рычагу, болты при этом следует затягивать полностью.

Затем уже затягивается и верхняя гайка, для чего понадобится обратно удержание штока ключом.

Идентично производится замена переднего амортизатора и, с другой стороны.

Если работы производились на подъемнике или для удобства работ авто выдомкрачивалось – затяжку болтов крепления нужно производить уже на опущенном авто, чтобы подвеска находилась под нагрузкой веса машины.

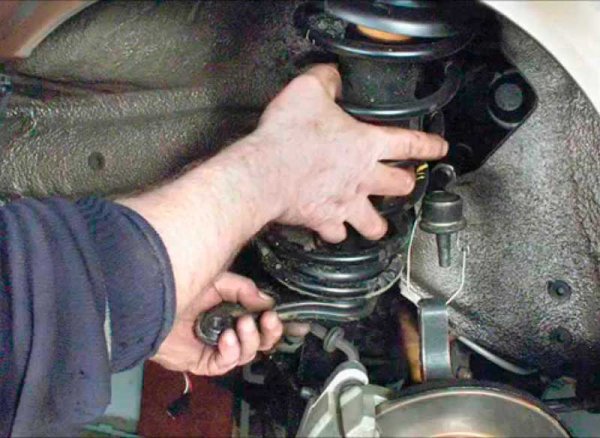

Замена передних амортизаторов на ВАЗ-2108-099, 2110-2115

Что касается автомобилей ВАЗ-2108-099, а также семейства 2110, то замена передних амортизаторов у них несколько сложнее.

Это обусловлено тем, что стойка амортизатора выполняет роль еще и поворотного кулака.

Но самостоятельно выполнить замену амортизаторов вполне возможно, хоть и понадобиться больше инструментов:

  1. Специальный накидной ключ на 22;
  2. Мощная плоская отвертка;
  3. Специальный ключ для удержания штока амортизатора;
  4. Ключи на 19 (2 шт.);
  5. Ключ на 27;
  6. Съемник шаровых опор;
  7. Специальные стяжки для пружин;
  8. Молоток;
  9. Деревянная наставка;
  10. WD-40;
  11. Маркер.
Читать еще:  Проверка дпдз ваз мультиметром

На этих авто начало работ производится в подкапотном пространстве. Но пред этим машина ставиться на яму, а сторона, с которой производится поддомкрачивается, и снимается колесо.

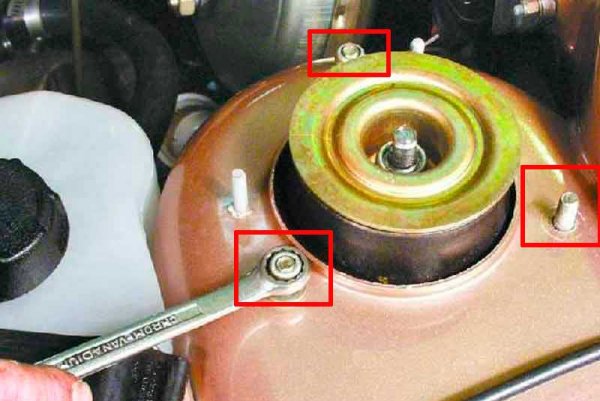

Отверткой поддевается резиновая заглушка крепления верхней опоры. Затем накидным ключом на 22 откручивается гайка крепления штока, при этом он удерживается своим специальным ключом.

На этом пока работы вверху прекращаются и переходят вниз.

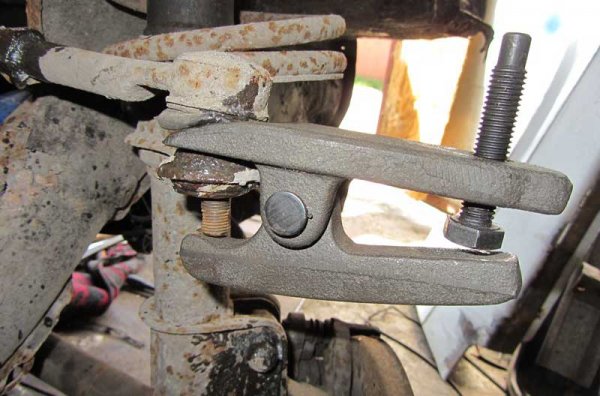

Перед отсоединением стойки от ступицы, вначале нужно снять рулевые тяги.

Для этого необходимо расшплинтовать гайку крепления наконечника, а затем съемником выпрессовать сам наконечник из посадочного места в стойке.

Чтобы отсоединить стойку от ступицы нужно открутить гайки крепления ключами на 19, и вытянуть болты.

Но следует учитывать, что верхний болт является регулировочным, поэтому перед послаблением нужно пометить его положение. Это при сборке поможет хоть приблизительно установить угол развала.

Часто эти болты очень плотно сидят в отверстиях, поэтому после откручивания гаек возможно потребуется их выбивание.

Здесь и пригодиться молоток с деревянной наставкой, чтобы не повредить резьбы болтов.

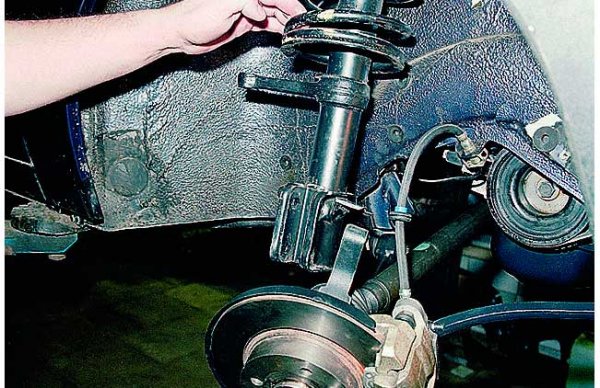

После того как болты будут извлечены, появится возможность опустить вниз ступицу и высвободить нижний конец стойки. При этом нужно следить за натяжением тормозного трубопровода.

Высвободив низ стойки, работы снова переходят в подкапотное пространство.

Завершающим этапом извлечения стойки будет откручивание трех гаек крепления ключом на 13 верхней опоры.

После этого появиться возможность извлечь стойку вниз.

Но это еще не конец работ, поскольку еще нужно извлечь сам амортизатор со стойки.

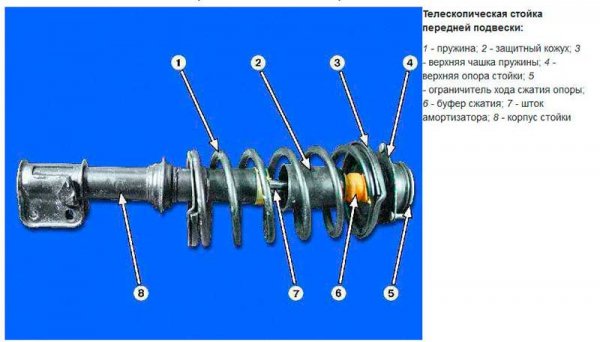

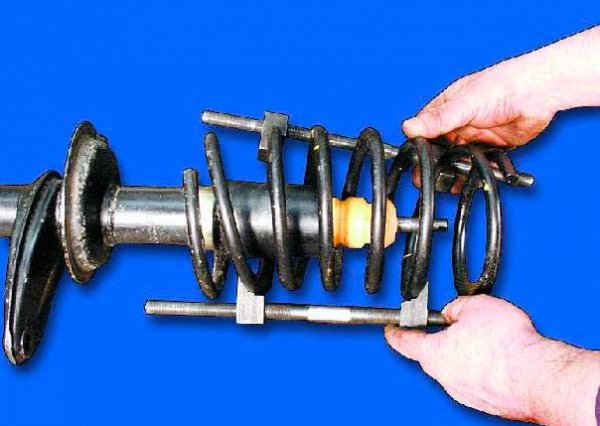

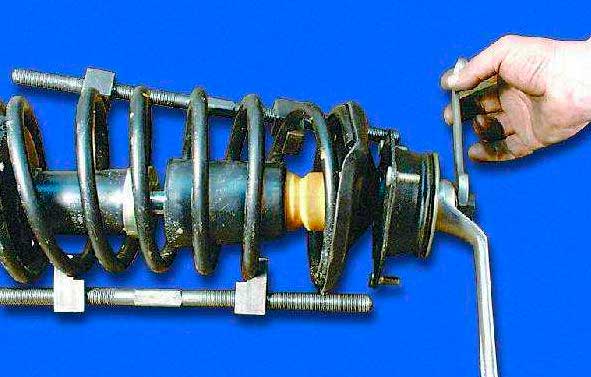

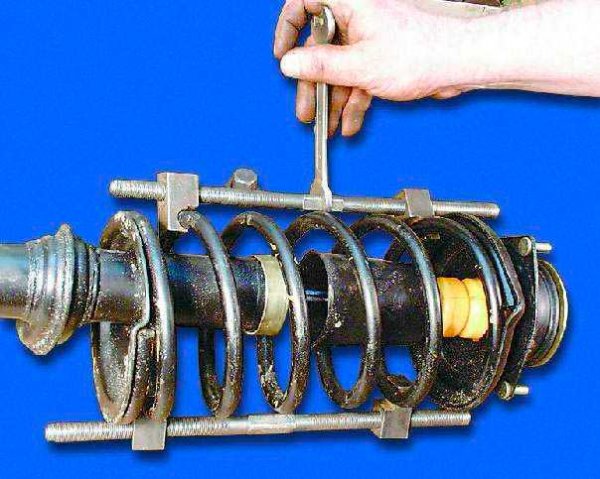

Для этого потребуется использование стяжек для пружин. Установив их друг напротив друга на пружине, выполняется равномерное сжатие пружины.

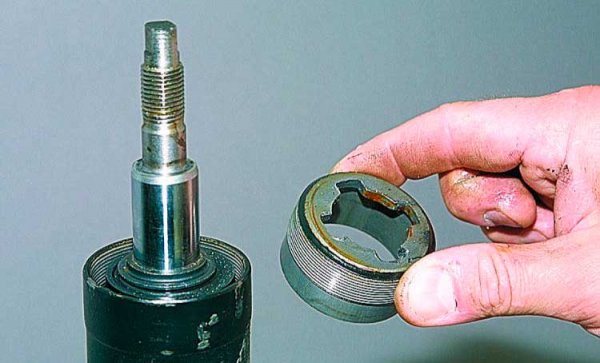

Чтобы снять опору и получить возможность извлечь амортизатор, нужно удерживая специальным ключом шток, открутить гайку крепления подушки ключом на 27.

Далее со штока снимается опора, защитный кожух штока и отбойник.

Затем уже из стойки извлекается амортизатор.

На его место ставиться новый и сборка стойки производится в обратной последовательности.

При установке стойки на место, важно не забыть совместить метки, нанесенные на регулировочный болт.

После полной сборки нужно будет проверить еще раз затяжку всех соединений. Таким же образом производится и замена данного элемента с другой стороны.

А затем в обязательном порядке необходимо отправиться на ближайшее СТО для выполнения регулировки развала-схождения.

Передние и задние амортизаторы ВАЗ 2106: назначение, неисправности, выбор и замена

Амортизаторы подвески ВАЗ 2106, как и в любом другом автомобиле, являются неотъемлемой частью, от которой зависит не только комфортное передвижение, но и безопасность управления транспортным средством. За состоянием этих элементов нужно периодически следить и проверять их работоспособность.

Назначение и устройство амортизаторов ВАЗ 2106

В конструкции передней и задней подвески ВАЗовской «шестёрки» для гашения резких колебаний используются амортизаторы. Поскольку они, как и другие элементы автомобиля со временем выходят из строя, поэтому на признаках неисправностей, выборе и замене этих деталей подвески стоит остановиться подробнее.

Конструкция амортизаторов

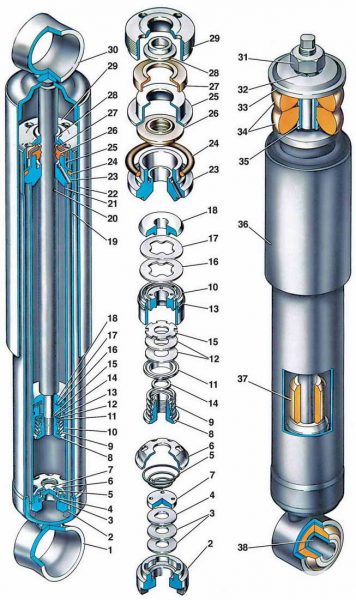

На ВАЗ 2106 устанавливаются, как правило, двухтрубные масляные амортизаторы. Разница между передними и задними демпферами заключается в размерах, способе монтажа верхней части и наличии буфера 37 у переднего амортизирующего элемента, ограничивающего ход при обратном движении. Конструкция заднего амортизатора выполнена из резервуара 19 с крепёжным ухом, клапанов сжатия (2, 3, 4, 5, 6, 7), рабочего цилиндра 21, штока 20 с поршневым элементом, а также кожуха 22 с проушиной. Резервуар 19 представляет собой трубчатый элемент из стали. В его нижней части закреплена проушина 1, а сверху сделана резьба под гайку 29. В проушине есть выточка, в которую помещается корпус 2 совместно с дисками клапана. К выточке он подпирается цилиндром 21.
