Топливный насос на ланос

Не заводится Ланос (Lanos 1.5) часть 1: не гудит бензонасос

Однажды, вернувшись из двухнедельного отпуска, я обнаружил, что мой Ланос не хочет заводиться! «Нуу ёёёёёёёёёёё моё!» — подумал я и, вооружившись мультиметром, ринулся решать проблему — тащить машину в сервис не видел смысла, да и хороших авто-электриков у нас найти сложно. Первое что я проверил — заряжен ли аккумулятор. Аккумулятор оказался заряжен и стартер отлично крутился, но никак не хотел запускать двигатель.

Проблема оказалась не так проста, как я думал, и заставила прилично потратить время на изучение автомобильных форумов. В моем случае мне отчасти повезло, т.к. Ланос сломался и сломался конкретно. Некоторых форумчан такая проблема настигала в дороге и имела периодический характер: то возникая, то исчезая. Если у вас случилсь такая же беда, то я постараюсь рассказать о возможных причинах такой поломки Ланоса, а некоторые советы по диагностике подойдут и для любого другого автомобиля.

Не работает бензонасос — как проверить?

Первое на что я обратил внимание после поворота ключа зажигания — не гудит бензонасос. Проблема усугублялась тем, что в баке было очень мало бензина, а так делать крайне не рекомендую, т.к. бензонасос может хапнуть воздуха, перегреться и сгореть — именно такого исхода дел я и боялся.. Я выделил две причины, из-за которых может не работать бензонасос на Ланосе, искать проблему лучше по мере возрастания сложности.

На бензонасос не подается напряжение

Бензонасос на Ланосе, особенно оригинальный — не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Проверяем предохранитель бензонасоса — полезный совет

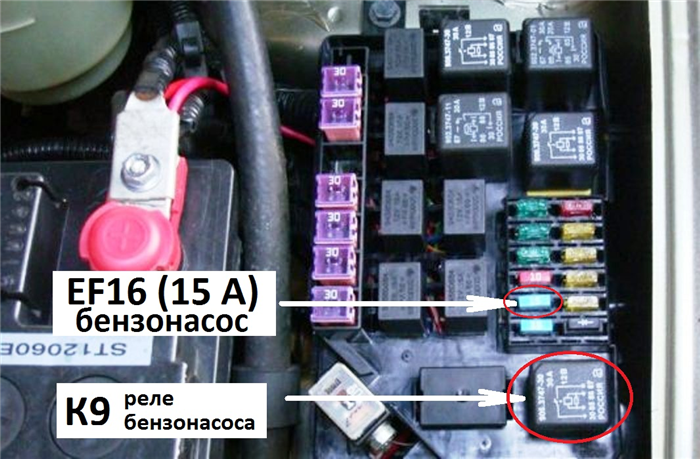

Начнем с того, где находится предохранитель топливного насоса EF16 и реле К9, коммутирующее цепь питания от аккумулятора до бензонасоса.

Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег. И вот мой совет — не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель — визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает! Если у вас есть мультиметр, то прозвонить предохранитель можно не вынимая его из колодки: по бокам от предохранителя есть доступ к клеммам. Следующий мой совет — обратить внимание на клеммы и пластик вокруг них — плохой контакт может быть именно между клеммой и ножкой предохранителя. В моем случае предохранитель оказался целым, следующим шагом нужно проверить реле бензонасоса.

Читать еще:  Lada granta liftback 2014

Как проверить реле бензонасоса

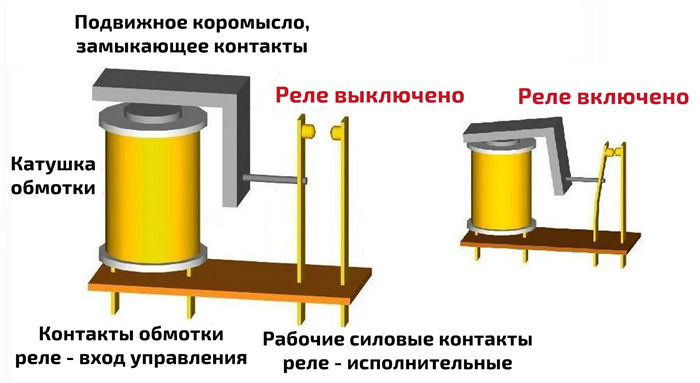

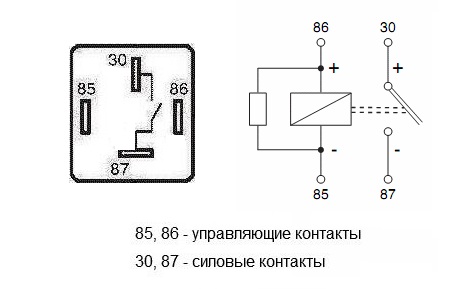

Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить — уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться). На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.

Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы. После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86. Такого типа автомобильные реле срабатывают при значении напряжения от 7 В.

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки — к самому бензонасосу.

Проверяем бензонасос напрямую

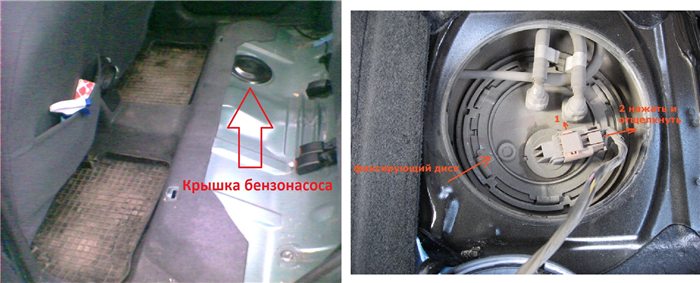

Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать. Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи. Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.

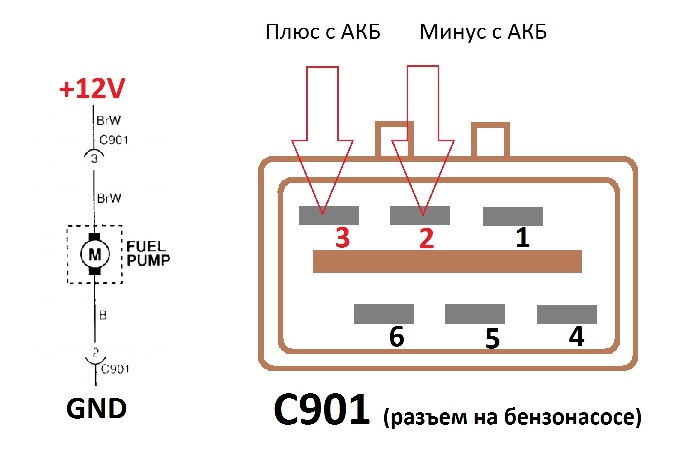

На картинке сверху изображен коннектор (или как говорят в народе — фишка) бензонасоса (вид со стороны штырьков). Вынимать бензонасос из бензобака я не стал, просто использовал длинный провод, чтобы подцепить к АКБ. Бензонасос оказался жив!

Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?

Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя: Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»

Chevrolet Lanos Manual

Проверка цепи включения топливного насоса Шевроле Ланос

Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность как самого топливного насоса, так и цепи его включения.
Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя EF16 (15А), расположенного в монтажном блоке моторного отсека.

Читать еще:  Ланос вибрация на руль

Неисправный предохранитель заменяем новым, предварительно проверив, нет ли замыкания правого (по ходу движения) вывода гнезда предохранителя на «массу».
Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле насоса К9 в монтажном блоке.
Для проверки реле…

…извлекаем его из монтажного блока и заменяем заведомо исправным типа 906.3747-30.
Для этой цели можно использовать реле К7 стеклоподъемников.
Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить.
В противном случае необходимо проверить силовую цепь и цепь управления реле топливного насоса.
Для проверки цепи управления реле и силовой цепи топливного насоса вынимаем реле из монтажного блока.

Измеряем напряжение между гнездом «30» монтажного блока и «массой».
Прибор должен зафиксировать напряжение, равное напряжению бортовой сети.
Если это не так — неисправен монтажный блок.
Также измеряем сопротивление между гнездом «85» монтажного блока и «массой».
При исправной цепи «массы» прибор должен зафиксировать сопротивление менее 1 Ом.
При включенном зажигании измеряем напряжение между гнездом «86» монтажного блока и «массой».
Прибор должен зафиксировать напряжение около 12 В.
Если этого не происходит — проверяем исправность цепи между гнездом «86» и выводом «К54» колодки жгута ЭБУ.
Если цепь исправна — неисправен ЭБУ.
Устанавливаем реле на место и отсоединяем колодку жгута проводов от топливного модуля (см. «Снятие и разборка топливного модуля Шевроле Ланос).

Измеряем напряжение между выводами провода коричневого цвета с белой полосой («+» питания насоса) и соседнего с ним «массового» провода черного цвета.
При включении зажигания в течение 2 с прибор должен фиксировать напряжение, равное напряжению бортовой цепи.
В противном случае проверяем исправность цепей между гнездом «87» монтажного блока и выводом провода коричневого цвета с белой полосой колодки жгута проводов топливного модуля, а также между «массой» и выводом провода черного цвета колодки жгута проводов топливного модуля.

Замена бензонасоса Дэу/Шевроле Ланос

Описание процесса замены бензинового насоса на Lanos. Основные тонкости и нюансы проведения процедуры. Фото и видео материал. Разбор основных моментов. Рекомендации автолюбителям

Видеоматериалы

Видео расскажет и подскажет, как правильно провести замену топливного насоса на автомобиле, а также поведает о некоторых хитростях проводимых операций

Процесс замены

Начнём с того, что топливный насос продаётся в сборе, что упрощает процесс замены. С особого инструментария потребуется только ключ-съёмник для снятия диска, но можно обойтись подручными средствами, чтобы не тратить финансы.

Итак, приступаем непосредственно к проведению процесса:

    Залазим в салон сзади, поскольку придётся демонтировать задний диван.

Работу проводим для замены датчика указателя уровня топлива, резистора контрольной лампы резерва топлива или топливного модуля в сборе. Сбрасываем давление в системе питания. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. В салоне автомобиля поднимаем подушку заднего сиденья. Поддев шлицевой отверткой крышку лючка топливного модуля снимаем крышку.

Под диваном видно отверстие, которое позволит добраться до топливного насоса.

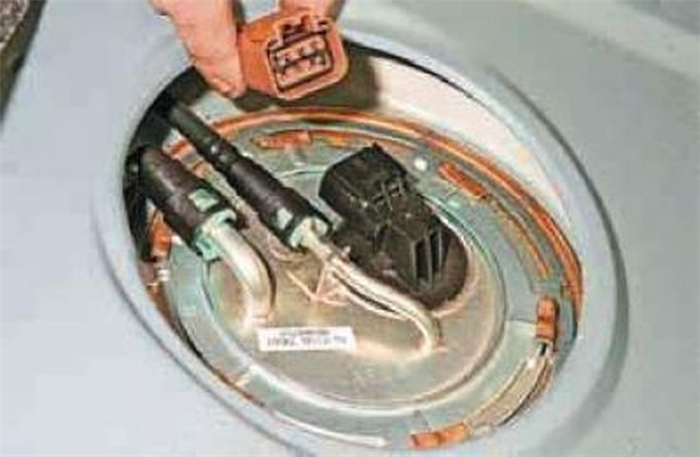

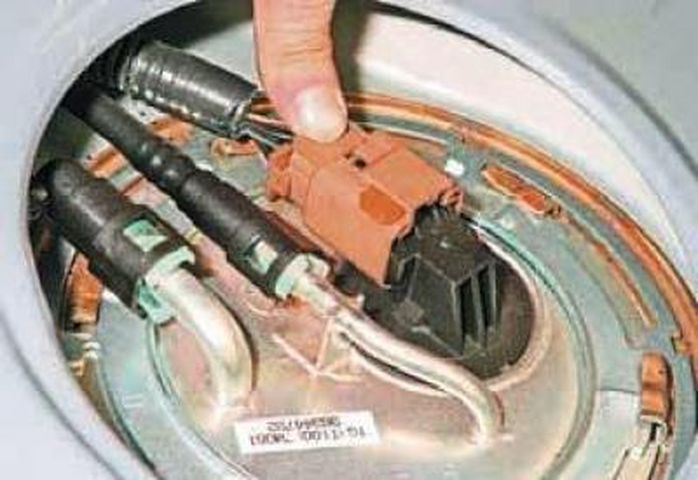

Для отсоединения колодки жгута проводов системы управления двигателем от разъема крышки топливного модуля сдвигаем блокиратор колодки жгута проводов системы управления двигателем (оранжевого цвета)…

Поддеваем уплотнитель и тянем вверх.

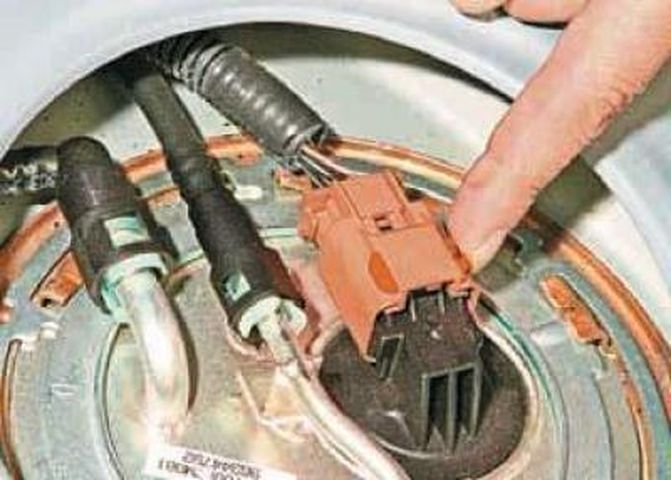

…и, надавив на фиксатор в задней части колодки жгута проводов…

Читать еще:  Замена печки на ланосе видео

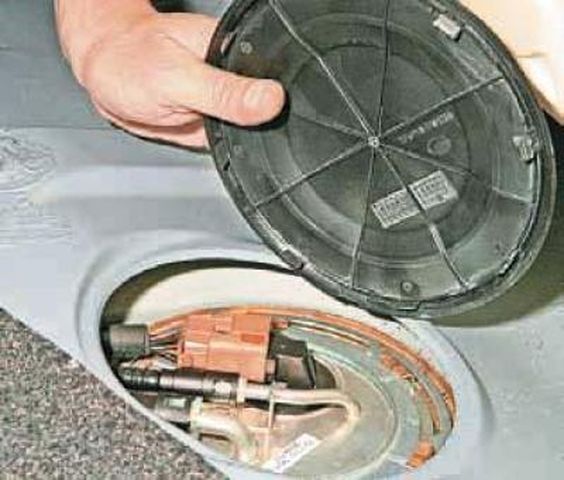

Снимаем крышку доступа к топливному насосу.

Теперь необходимо отключить питание.

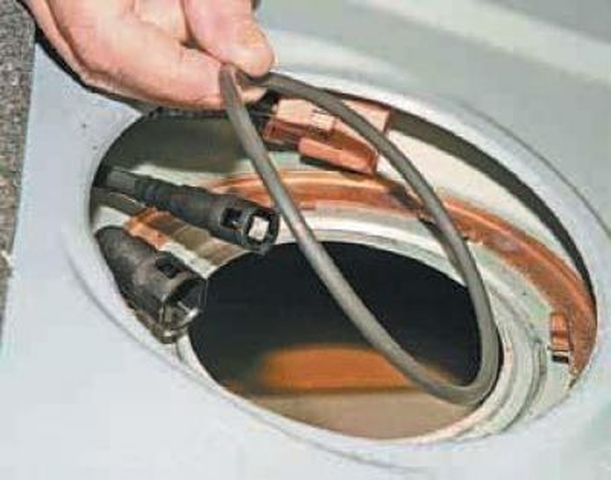

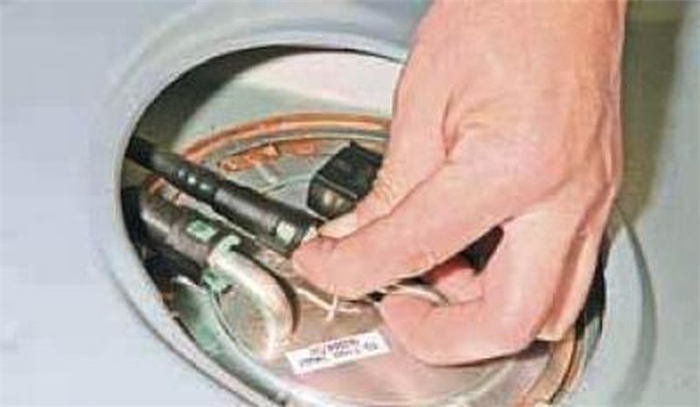

Сжимаем фиксатор наконечника трубки сливной магистрали…

Далее, сбрасываем давление в топливной системе. Отщёлкиваем защёлки подачи горючего.

…и снимаем наконечник трубки со штуцера крышки топливного модуля.

Далее самое сложное. Необходимо повернуть фиксирующий диск против часовой стрелки и высвободить от крепежных зажимов. По идее там вероятно предусмотрен специальный ключ съемник.

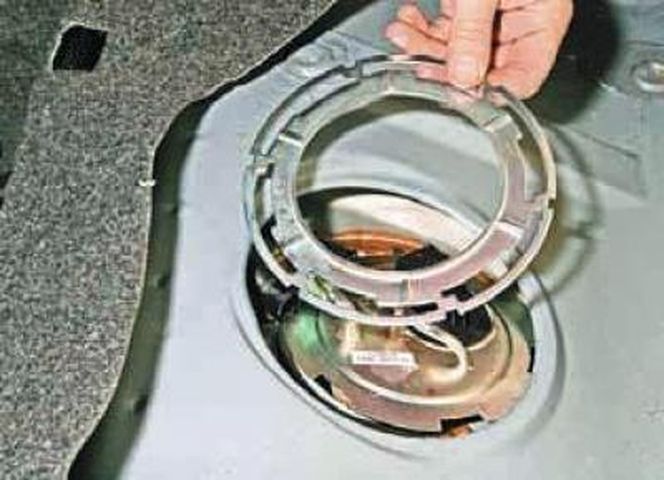

…и снимаем кольцо.

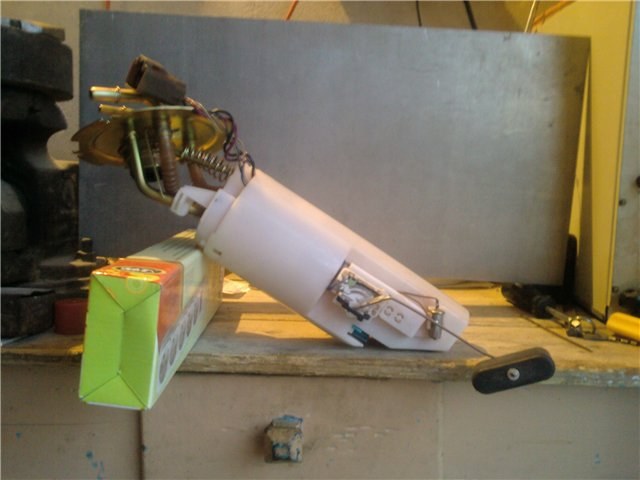

Вынимаем непосредственно бензонасос. Далее отключаем колодку проводов на насосе.

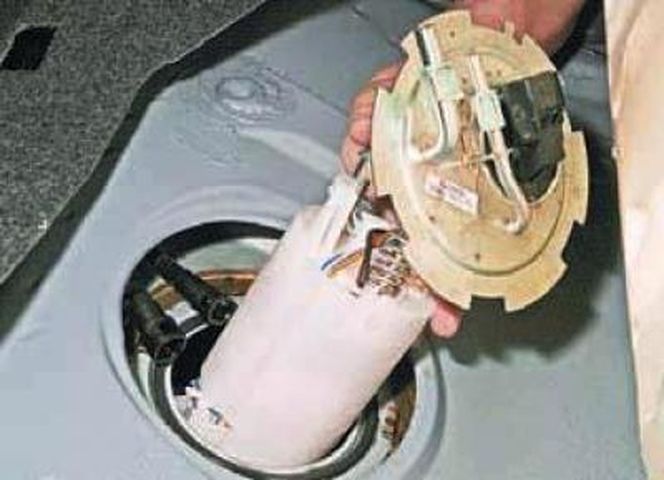

Извлекаем топливный модуль из отверстия топливного бака.

Соединение крышки топливного модуля с фланцем отверстия бака уплотняется резиновым кольцом.

Выбор насоса

Оригинальный каталожный номер топливного насоса производства General Motors — 96344792 . Среднерыночная стоимость составляет 20000 рублей. Как заменитель можно использовать:

Как снять бензонасос в Ланосе

Содержание статьи

  • Как снять бензонасос в Ланосе
  • Как поменять сетку бензонасоса ВАЗ
  • Как снять топливный насос

Одной из популярных моделей является Chevrolet Lanos. Это американская марка автомобиля, только прообразом данной модели явился автомобиль Daewoo Lanos родом из Кореи. Простота в обслуживании, высокая надежность, богатая комплектация (если сравнивать с российским автопромом), неприхотливость, довольно низкая стоимость как самого автомобиля, так и запчастей, сыграли решающее значение. В итоге эта модель стала своеобразным народным автомобилем на территории России и Украины.

Топливная система Ланоса мало чем отличается по конструкции от современных российских автомобилей. Ставший уже привычным инжектор обеспечивает стабильную работу двигателя в любых режимах. Конечно же, мощность мотора значительно увеличивается, расход бензина же уменьшается. Двигатель очень экономичный, а эту черту можно отнести к преимуществам, которые влияют на выбор автомобилистов.

Состав топливной системы

Стандартная инжекторная система, сердце которой – это четыре форсунки, которые представляют собой электромагнитные клапаны. Работа форсунок осуществляется при помощи блока управления, в котором заложена специальная прошивка. Прошивка – это программа, которая отслеживает множество данных о работе двигателя, на их основе происходит функционирование систем. Чтобы изменить мощность двигателя, достаточно изменить время открывания форсунок. Соответственно, расход топлива тоже изменится.

Топливная рампа, к которой подключены форсунки, при работе двигателя находится под определенным давлением. Это давление создается с помощью электрического бензонасоса, установленного непосредственно в топливном баке автомобиля. Правда, между рампой и топливопроводом имеется регулятор давления. Если бы его не было, то давление в рампе постоянно изменялось, а за счет регулятора оно остается постоянным.

Снятие топливного насоса

Снятие насоса производится в следующих случаях:

• поломка поплавкового датчика уровня;
• засорение сетки бензонасоса;
• поломка бензонасоса;
• периодическая замена топливного фильтра.

Расположен насос под задним сидением. Перед проведением работ необходимо обесточить его, вынув предохранитель и завести двигатель. Это позволит сбросить давление в топливной системе. После отключаем минусовую клемму с АКБ (для пущей надежности), приступаем к снятию.

Во-первых, снимаем штекер с проводами. Аккуратно, на верхней его части находятся желтые фиксаторы, сдавив которые, он с легкостью выходит. На фиксаторах также держатся топливные трубки. Во-вторых, электронасос зафиксирован на баке при помощи стопорного кольца, которое нужно проворачивать против часовой стрелки, чтобы снять. Когда оно извлечено, можно вытянуть бензонасос, только сразу нужно слить из него бензин. А далее проводите полную замену или меняете фильтрующий элемент. Сборка производится в обратной последовательности.
