Фаркоп на ваз 2114 установка

Устанавливаем фаркоп на ВАЗ-2114 своими руками: чертежи, распиновка и подключение розетки

Многие автомобилисты хотят установить на свой автомобиль фаркоп, или говоря техническим языком тягово-сцепное устройство. Конечно, это выгодно, поскольку для перевоза грузов небольших габаритов не нужно будет вызывать грузовое такси, а достаточно прицепить прицеп к любимому «железному коню» и перевезти то, что необходимо. Тем более, что сейчас на рынке существует множество дополнительных устройств, таких как: багажник для перевозки лыж, велосипедов и прочего инвентаря.

Видео об установке фаркопа на ВАЗ-2114 своими руками

Видеоматериал расскажет, как правильно установить тягово-сцепное устройство на автомобиль, а также поведает о некоторых нюансах и тонкостях процесса.

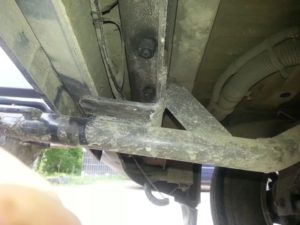

О фаркопе на ВАЗ-2114

Процесс установки фаркопа на ВАЗ-2114 достаточно сложная процедура, ведь она потребует физической силы и некоторых знаний в конструкции автомобиля.

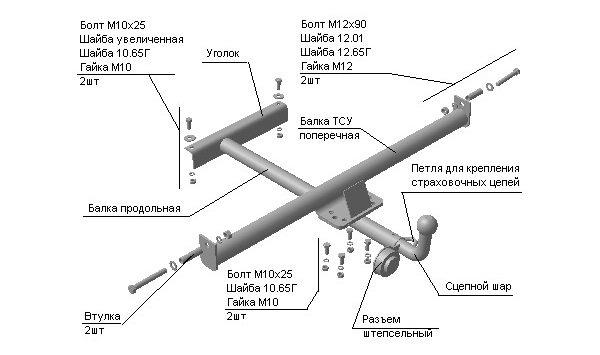

Схема устройство фаркопа

Прежде чем разобрать непосредственно сам процесс установки, стоит понимать, что не всё так просто, как кажется на первый взгляд. Неверно установленные крепления, могут привести к коррозионным повреждениям полостей лонжеронов и других поверхностей.

Такой разрушительный процесс приведет к разрыву крепежных элементов, что в свою очередь, может закончиться тем, что прицеп оторвётся на ходу и спровоцирует дорожно-транспортное происшествие.

Оторвавшийся прицеп спровоцировал ДТП

Все может обойтись, конечно, а могут быть и жертвы, так что установку следует проводить только согласно инструкции и рекомендации завода изготовителя.

В зависимости от типа фаркопа и его конструктивных особенностей, крепления уже есть на самом кузове, но стоит понимать, что не всегда крепежные элементы подходят, а поэтому, возможно, их придется расширить при помощи дрели.

Фаркоп «Регион 12»

Примером для установки был выбран самой распространенный фаркоп, который, как показывает практика, устанавливают большинство владельцев ВАЗ-2114 – это «Регион 12». Качество этих изделий проверенно годами и рекомендуется многими автомобилистами и автомобильными экспертами.

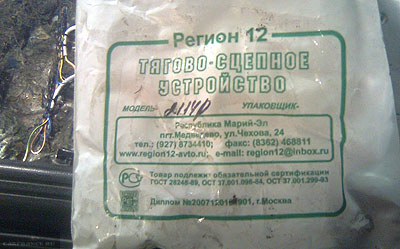

Упаковка фаркопа «Регион-12»

Теперь, перейдем непосредственно к установке, но перед этим определимся с тем, что понадобится для процесса. Конечно, незаменимым атрибутом любого ремонта автомобиля остается набор ключей и головок. Ещё понадобится дрель с острыми сверлами по металлу, или, как лучший вариант, фреза, чтобы расширить отверстия в лонжеронах. Далее, для монтажа пригодиться герметик. И последнее – еще одна пара рук.

Алгоритм сборки фаркопа

Итак, когда собран полный комплект, можно рассмотреть последовательность действий направленных на установку тягово-сцепного устройства:

    Первым делом рассверливаем крепежные отверстия в лонжеронах. После совершения операции рекомендуется окрасить оголенный металл, а после обработать антикоррозионной мастикой. Это защитит железо от коррозии.

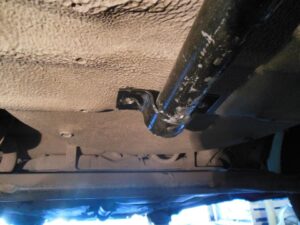

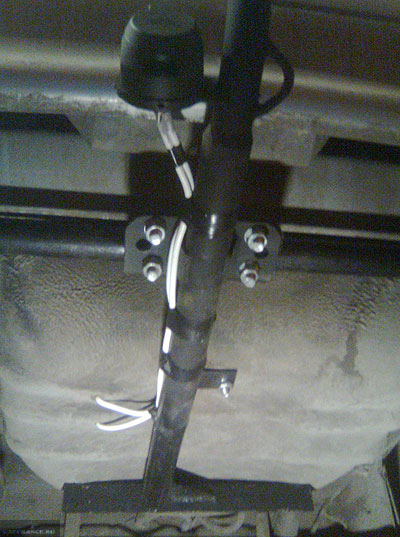

Устанавливаем продольную балку ТСУ

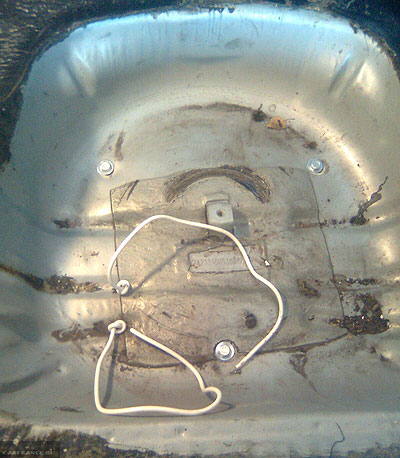

Технические данные расположения проводки фаркопа

Протягиваем проводку и подключаем ее

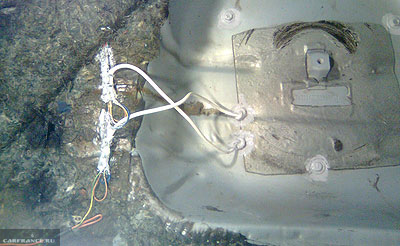

Подключение проводки к общей электроцепи

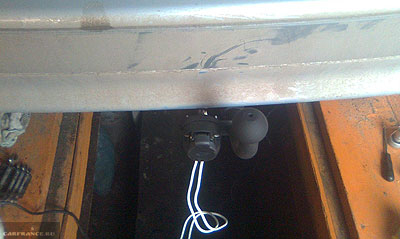

Все собрано и готово к эксплуатации.

Разновидности фаркопа (тягово-сцепное устройство)

С процессом установки тягово-сцепного устройства (фаркопа) разобрались и можно рассмотреть непосредственно виды фаркопов. Они делятся по конструкции и методу установки.

Стоит помнить, что тягово-сцепное устройство от 15 модели не подойдет к 2114, поскольку они имеют разные днища и длину.

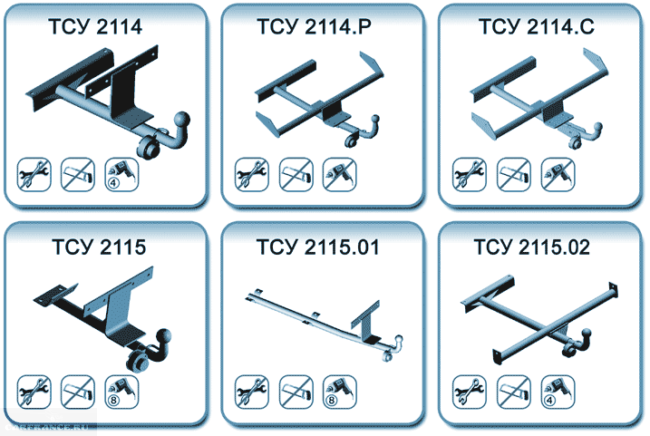

Четкая схема разновидностей фаркопов, которые подходят на ВАЗ-2114 можно увидеть ниже.

Разновидность фаркопа, который можно установить на Ладу 14 и 15 модели

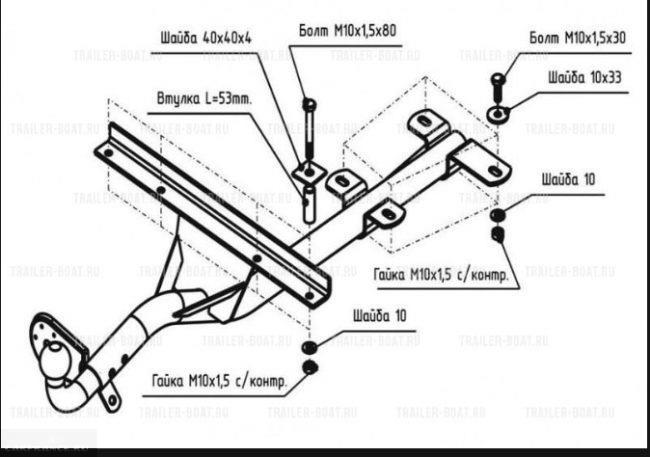

Чертёж

Стандартный чертёж фаркопа

Рекомендации по эксплуатации

ТСУ установленное на автомобиль

Перед тем, как ввести в эксплуатацию установленный фаркоп, стоит проверить наличие и работоспособность электрических цепей, а также прочность закрепленных болтов. Для этого необходимо подключить прицеп к электроцепи и проверить, как работают, сигнализаторы поворотов, габариты, стоп-сигналы и аварийная сигнализация.

Прочность болтовых соединений проверяется на дороге, при небольшой скорости, когда автолюбитель сможет успеть остановить автомобиль с прицепом, при возникновении не стандартной ситуации.

Не стоит нагружать прицепное устройство сразу же большим весом. Сначала нужно убедиться, что все соединения укрепились и ни одно не оборвется, и только после этого начинать полную нагрузку и эксплуатацию устройства.

Выводы

Как показывает практика, большинство автомобилистов монтируют тягово-сцепное устройство на ВАЗ-2114 самостоятельно, без услуг автосервиса. Стоит понимать, что при монтаже обязательным условием остается то, что необходимо строго соблюдать правила безопасности. Этот фактор может сыграть весьма важную роль. Также, обязательно после проведения работ стоит проверить все соединения и работоспособность электрической части.

Читать еще:  Объем моторного масла ваз 2114

Как установить фаркоп на ВАЗ 2114

  • Особенности выбора фаркопа для ВАЗ 2114
  • Процесс установки фаркопа
  • В заключении
  • Видео

    Тягово-сцепное устройство является одним из самых популярных аксессуаров как для иномарок, так и для автомобилей отечественного производства. Сегодняшний рынок предлагает модели ТСУ для любых автотранспортных средств, включая легковые автомобили. Зная марку и год выпуска машины, вы можете подобрать фаркоп, который будет максимально отвечать вашим требованиям. Благодаря этому устройству вы сможете перевозить тяжелые грузы, транспортировать лодки, мотоциклы и многое другое. Но, для того чтобы заняться буксировкой, ТСУ сначала необходимо установить.

    Конечно, данную услугу вам предоставят в любом автосалоне, однако там это будет стоить определенную сумму денег. Учитывая, что был приобретен прицеп, была оплачена его регистрация и получены права нужной категории платить еще и за монтаж фаркопа захочется далеко не каждому. И в этом действительно нет нужды, потому что ТСУ довольно просты в установке. Но перед покупкой изделия монтажом необходимо учесть некоторые нюансы.

    Особенности выбора фаркопа для ВАЗ 2114

    В магазинах автовладельцам чаще всего предлагают фаркопы, которые крепятся к днищу кузова, где расположена выемка для запасного колеса. В итоге автолюбителям приходится чуть ли не в щепки разносить кузов машины, чтобы установить такое ТСУ. Лучше отдавать предпочтение более прочным конструкциям, которые будут крепиться за что-то более внушительное, например, лонжероны.

    Более качественные модели не подразумевают демонтажа бампера, что значительно упрощает процесс установки такого фаркопа. В лонжеронах предусмотрены боковые отверстия, которые просто засверливаются насквозь.

    Опытные автолюбители советуют приобретать более дорогой, но прочный и простой в установке фаркоп фирмы Bosal. Это изделие намертво крепится к лонжеронам, оснащено съемным крюком и всем необходимым для монтажа и подключения электрики.

    Для того чтобы установить ТСУ, достаточно обратиться к инструкции, которая прилагается к изделию, где все будет изложено пошагово. Например, как на картинке ниже.

    Процесс установки фаркопа

    Для того чтобы установить фаркоп на ВАЗ 2114 самостоятельно вам потребуются:

    • набор ключей;
    • электрическую дрель с фрезой;.
    • герметик.

    Далее, выполните следующие действия:

    • Установите поперечную балку. Скорее всего, для этого потребуется расширить отверстия задних лонжеронов, в этом случае используйте фрезу.
    • Со стороны багажника поднимите шумоизоляцию и вставьте пластины с приваренными гайками в специальные прямоугольные отверстия лонжеронов. Если в какие-то отверстия гайки не влезают, их необходимо расширить, воспользовавшись дрелью с фрезой.
    • На этом этапе вам понадобится помощник, так как нужно будет одновременно приложить поперечную балку к лонжеронам, вставив болты и постараться с другой стороны багажного отделения вставить пластины с гайками, попав на болты. Гайки при этом только наживляются, а не закручиваются полностью. Если при этом вам будет мешаться глушитель, достаточно его снять, отсоединив его от 2 задних резинок. От этого он опустится и у вас появится больше пространства для «виражей».
    • Установите «железку» с самим фаркопом, для этого попросите помощника просунуть сверху в отверстия запаски болты. В это время вы нижней стороны прикладываете железку и наживляете гайку.
    • Соедините обе железки 4 болтами.
    • Выставите буксировочный крюк фаркопа ровно по оси симметрии и сильно затяните все, наживленные ранее, гайки.

    После этого останется только произвести подключение розетки фаркопа, которая должна идти в комплекте с ТСУ. В этом процессе тоже нет ничего сложного.

    Руководствуясь схемой подключения, которая также будет приложена к устройству, подсоедините провода нужных цветов и проверьте, чтобы все сигнальные огни работают, как положено.

    В заключении

    Как видите, в самостоятельной установке ТСУ нет ничего сложного. Изучите прилагаемую к фаркопу инструкцию по монтажу, попросите кого-нибудь помочь вам, и вы сможете сэкономить пусть и небольшую, но все-таки «энную» сумму денег.

    Как самостоятельно производится установка фаркопа ВАЗ-2115

    Отечественный автопроизводитель, словно не знает о важности максимального использования автомобилей для грузоперевозок, даже если модель легковая. Потому владельцам приходится самостоятельно решать эту проблему, благо, что сейчас это вполне возможно. Именно сейчас, потому что более старые модели ВАЗ вообще не предусматривали своей конструкцией установку фаркопа. Потому автовладельцам приходилось своевольничать на свой страх и риск.

    Аргументы производителя

    Каждый автовладелец, который сталкивался с такой проблемой, задавался вопросом: почему разработчики изначально не предусмотрят наличие фаркопа?

    Читать еще:  Нулевик на ваз 2109 инжектор

    Действительно, было бы так проще. Но у сотрудников АвтоВАЗ, которые трудятся над конструированием легковых автомобилей, свое мнение на этот счет – профессиональное. Естественно, они осведомлены о том, что владельцы устанавливают фаркопы на ВАЗ-2115 собственноручно, при этом настоятельно не рекомендуют это делать.

    Всеми путями, стараясь препятствовать:

    • конструкция кузова этого легкового автомобиля не предусматривает места для крепления специального тягового-сцепного устройства;
    • в штатной проводке нет разьемов для подключения электрооборудования дополнительного прицепа;
    • отсутствует возможность подключить тормозную систему трейлера, прикрепленного к легковому автомобилю в качестве прицепа.

    При этом инструкция авто ВАЗ-2115 имеет пункт, в котором значится, что буксировать прицепы можно, но общая масса дополнительного багажа не должна превышать 500 кг.

    В таком случае, каким же образом удастся буксировать тот же багаж без ТСУ?

    Особенности установки ТСУ на автомобили линейки Самара-2

    Правила дорожного движения не запрещают дополнительно устанавливать на автомобили ТСУ, потому владельцы не отказывают себе в этом. Более того, что купить фаркоп можно за вполне приемлемую цену.

    АвтоВАЗ с 2010 года немного пересмотрел свою политику, и делает автомобили с целью продаж за рубежом, потому монтаж ТСУ на автомобиль, выпущенный позже этого времени, обуславливает сопровождение официальными рекомендациями. Производители фаркопов акцентируют на этом внимание и предупреждают автовладельцев.

    Ни для кого не секрет, что в автомобилях ВАЗ в ходу наследование особенностей предшественников. Так, например, модель 2115 является преемницей «девяносто девятой», а та, в свою очередь, получила форму ВАЗ-09. Благодаря этому установщики фаркопов смогли обрести специфический опыт, и теперь предоставляют заказчикам комплекты для монтажа ТСУ своими руками.

    Потому перед тем, как отправиться в специализированный магазин с целью приобрести тягово-сцепное устройство, выясните особенности конструкции задней части вашего автомобиля.

    Даже соседние в ряду модели 2114 и 2115 различаются по способу крепления фаркопа:

    • автомобили, выпущенные в 1997, 2004 и 2007 году, обладают изменениями в силовых элементах кузова;
    • прицепное устройство легко подобрать по году выпуска автомобиля, основываясь на специфике конструкции именно того периода.

    Если у вас возникают сложности с этим, можно съездить в техцентр и спросить у специалистов либо оговорить с продавцом комплекта ТСУ возможность обмена в случае несоответствия конкретной модели.

    Монтаж своими руками

    Стоит сразу определиться, сможете ли вы собственноручно установить ТСУ и знаете ли вы как правильно это делать. Если возникают сомнения, лучше обратиться к специалистам.

    После приобретения комплекта можно приступать к установке в любое удобное для вас время:

    1. Автомобиль разместите на смотровой яме.
    2. Обязательно отключите аккумулятор.
    3. Снимите задний бампер вместе с силовой балкой. Без снятия бампера сделать эту процедуру будет весьма проблемно, и возможно лишь в случае со специальными фаркопами.
    4. Расположите поперечную балку фаркопа между кронштейнами крепления бампера.
    5. Прижмите боковые кронштейны тягово-сцепного устройства к кронштейнам крепления бампера. Упор нужно делать в ребро жесткости.
    6. Отметьте точки сверления.
    7. Прижмите к днищу опорную балку.
    8. Отметьте точки сверления для отверстий технологического направления.
    9. Закрепите уголок фаркопа болтами М10×25.
    10. Между стенками кронштейнов бампера установите специальные втулки, которые идут в комплекте. Они позволят избежать деформации корпуса при движении автомобиля с дополнительным прицепом.

    Осталось лишь подключить штепсельные розетки к штатной электропроводке.

    1. В резиновой заглушке, которая расположена в полу багажника, пробивается отверстие диаметром 12 мм.
    2. Подсоединяются провода ТСУ. Самый оптимальный вариант – делать это в жгуте проводов задней блок-фары.

    Установленный фаркоп готов к использованию.

    Несколько секретов как поставить фаркоп на ВАЗ 2114

    Некоторые автомобилисты регулярно используют прицеп. Для того, чтобы сцепить прицеп и такой автомобиль, как ВАЗ 2114, требуется специальное приспособление. Оно называется фаркоп. Это устройство предоставляет возможность автолюбителям перевозить любые грузы на заранее прикреплённых прицепах. Если автолюбитель не знает о том, как поставить фаркоп на ваз 2114, то ему следует действовать по плану, приведённому ниже по тексту.

    Самые популярные типы фаркопов:

    Каждый из перечисленных типов фаркопов имеет свои особенности. Сварные фаркопы обладают высокой надёжностью, а съёмные возможно демонтировать. Фланцевые фаркопы нужно устанавливать на особой площадке.

    Как установить фаркоп на ваз 2114

    Первое, на что стоит обратить внимание перед установкой фаркопов, так это на прицепное устройство. Оно должно быть качественным и добротно сваренным. Будет лучше, если прицепное устройство сделано из достаточно толстого металла.

    Читать еще:  Active plus бензин отзывы

    Размеры фаркопа (как и отверстия) должны быть выдержанными. Ни в коем случае не допускается, чтобы для того, чтобы произвести сцепления автомобиля и прицепа, требовалось подгибать какие-либо детали или высверливать отверстия.

    Считается, что перед установкой фаркопа, следует проверить качество краски. Она должна надёжно защищать устройство от каких-либо воздействий внешней среды. Это касается и ржавчины.
    Также следует подготовить полный набор необходимых инструментов. Для этого могут потребоваться ключи, а также электродрель с фрезой.

    Установка фаркопа на ваз 2114

      1. Сначала нужно установить поперечную балку. Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.

      1. Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
      2. На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами. Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
      3. Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
      4. Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.

    1. Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.

    Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля. Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.

    Сама розетка должна крепиться саморезами на кронштейне. Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.

    Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.

    Чертежи и фаркоп на ВАЗ 2114 своими руками

    В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты. Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей.
    Кроме того:

    1. Все электроработы рекомендуется проводить с применением тестера.
    2. Также можно воспользоваться методом прозвона электроцепи.

    Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.

    Дополнительная информация. Все провода жгута имеют какой-либо определённый цвет. Провода нужно подсоединить к фонарям. Подробности проведения этого процесса указываются в схеме для оборудования автомобиля.

    Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.

    Важная рекомендация. Процесс подключения можно производить только в том случае, если вся электрика автомобиля будет выключена. В противном случае можно получить серьёзные травмы. Также следует достать ключ зажигания.
