Эпхх ваз 2109 карбюратор

Эпхх ваз 2109 карбюратор схема подключения

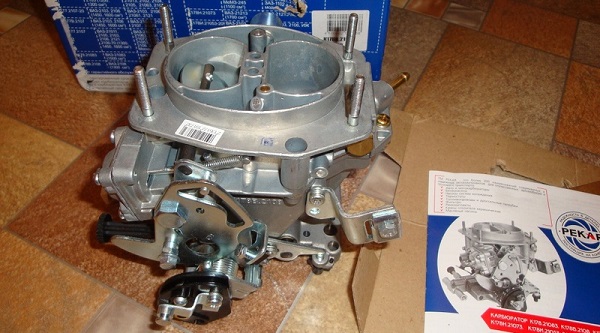

Карбюратор ВАЗ 2109: схема и особенности ремонта

На автомобиле ВАЗ 2109, как и на большей части представителей «классики», устанавливается карбюратор «Солекс». Среди своих «коллег», «Озон», «Вебер» и т.д., его характеристики значительно лучше, поэтому выбор пал на то, чтоб его и поставить на данный ВАЗ.

Устройство

Карбюратор ВАЗ 2109, состоит из двух основных элементов – корпус и крышка. Все детали, в основном, находятся в корпусе (насос, жиклеры, поплавок и т.д.). Также, в систему питания, с которой может быть связан ремонт, входят: свечи, ЭПХХ, и так далее.

Когда насос качает топливо из бака, оно, первым делом, попадает в блок поплавковой камеры карбюратора. Эта камера, также, называется – первой или первичной. Она служит для того, чтоб поддерживать оптимальный уровень бензина, при котором карбюратор сможет нормально работать и стабильно держать обороты. На входе в камеру, стоит специальный штуцер, через который проходит топливо. Его количество контролирует клапан, а также, несколько поплавков. При слабом нажатии на педаль газа, количество бензина, идущего в камеру, и соответственно его давление, резко уменьшается. Для того, чтоб горючая смесь нормально попадала в камеру, при низком давлении, клапан поднимается выше, освобождая путь. Данный процесс беспрерывный, и работает столько, сколько и двигатель. Устройство клапана, тесно связано с поплавком. Такая схема управления, исключает шанс перелива свечи.

При резком нажатии на педаль газа, топливо в большом количестве поступает в блок первичной камеры. Для того, чтоб уберечь свечи, существует вторичная камера. Она открывается в том случае, когда у двигателя высокие обороты. Первая камера, при ускоренном движении топлива, переливает его во вторую, и обеспечивает равномерную, обогащенную смесь, при попадании в цилиндр, тем самым предотвращая провалы педали.

Для нормальной работы двигателя ВАЗ 2109, просто бензина недостаточно. Карбюратор, также, должен получать и воздух. Он поступает через клапан в блок поплавковой камеры, где перемешивается с топливом, и образует горючую смесь.

Помимо того, когда автомобиль ВАЗ 2109 находится в движении, он также может быть в недвижимом состоянии, но при работающем двигателе. Тут уже срабатывает такое устройство, как холостой ход. Он регулируется отдельно, подавая топливо через электромагнитный клапан в поплавковую камеру. Схема управления холостым ходом, включает в себя электронный прибор – экономайзер. Он активирует электромагнитный клапан при оборотах, менее 1700 об/мин, и деактивирует при нажатии на педаль газа.

Очень важно знать, что питание, не всегда проходит через экономайзер. Иногда, схема холостого хода обходит данное устройство, включая электромагнитный клапан напрямую, от зажигания.

Также, карбюратор имеет такое устройство, как: блок управления ЭПХХ. Он служит для уменьшения количества выхлопных газов, и для снижения расхода топлива. Блок управления ЭПХХ, на автомобиле ВАЗ 2109 крепится отдельно, от всей системы питания. Например, когда автомобиль движется с спуска, находясь на включенной передаче, педаль газа полностью отпущена. При этом, дроссельная заслонка закрывается, и блок управления ЭПХХ активизируется, поднимая электромагнитный клапан.

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первым, что может сломаться, считается ускорительный насос. Его предназначение – обогащать топливную смесь, в независимости от подачи воздуха, при открытии дроссельных заслонок. Если при резком нажатии на педаль газа, автомобиль дергается, значит ему либо мало топлива, и в подаче происходят значительные провалы, либо его наоборот, слишком много, и оно переливает свечи. Так вот, во избежание данной проблемы, используется ускорительный насос. Он регулирует точное количество топлива, необходимого для нормальной работы двигателя, даже при резком нажатии на газ.

Ускорительный насос более часто забивается осадками, нежели ломается, и тогда, ремонт не нужен, а достаточно просто провести прочистку. Но, если дело не в этом, а все-таки существует поломка, то насос нужно срочно чинить, иначе эксплуатация двигателя автомобиля ВАЗ 2109 будет невозможна, а провалы педали Вам обеспечены.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

Вынимаем распылитель;
Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали;
Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Читать еще:  Задний тормозной цилиндр ваз 21213

Причиной того, что ВАЗ 2109 дергается при движении, или вовсе глохнет, а при нажатии на педаль газа происходят провалы, может быть не только карбюратор или блок управления ЭПХХ, а и свечи. При их длительной эксплуатации, на месте контакта появляется нагар. Из-за него, свечи не полностью выпаливают горючее в цилиндре.

Иногда, свечи заливает и на холостом ходу. Это связано с тем, что блок управления ЭПХХ подобран неправильно. Открытие клапана происходит не синхронно, и обороты двигателя плавают. При этом, наблюдаются провалы педали газа, и позднее зажигание. Для того, чтоб понять, какой ЭПХХ лучше ставить, нужно определится с выбором жиклеров карбюратора. От их диаметра зависит тип данного устройства.

Вообще, перед тем, как проводить ремонт карбюратора, убедитесь в том, что обороты плавают именно из-за него. Также, что провалы педали газа, происходят по этой причине. Ведь может быть, всему виной свечи. Если их заливает, то автомобиль будет дергаться и глохнуть. Но в таком случае, причину нужно искать в топливных магистралях, насосе и подобных узлах. Но, это всяко лучше, чем проводить ремонт карбюратора, так как это работа довольно кропотливая.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ЭПХХ Ваз 2109

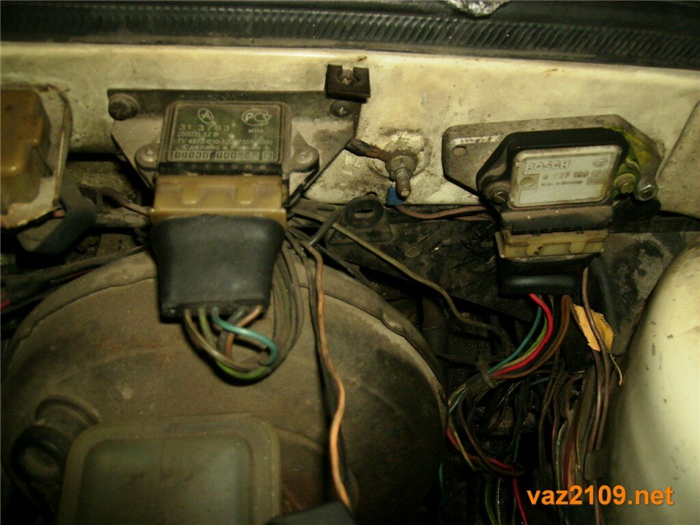

Почти все модели Ваз с карбюраторной системой питания оборудованы экономайзером принудительного холостого хода. ЭПХХ Ваз 2109 — электронное устройство, предназначенное для:
а)Для экономии топлива автомобиля;
б)Для исключения подачи топлива в двигатель при его выключении;
в)Для отключения подачи топлива в двигатель по системе холостого хода при торможении двигателем.

Экономайзер

Состоит экономайзер из следующих частей:

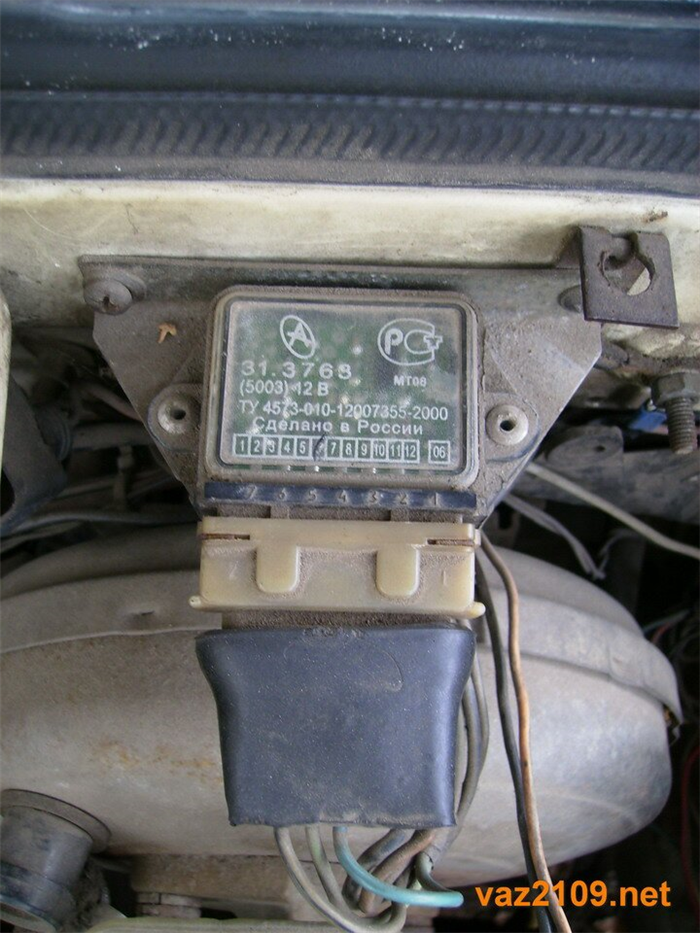

1) Модуль экономайзера
2) Электромагнитный клапан
3) Концевой выключатель дроссельной заслонки.

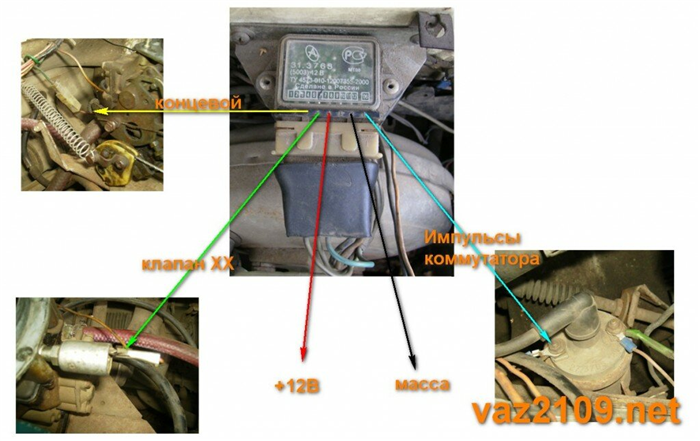

Запомните, если хоть один из этих узлов неисправен, ЭПХХ работать не будет. Давайте рассмотрим, как этот блок сокращает расход топлива автомобиля Ваз. Блок имеет входные и выходные цепи. Входные цепи экономайзера это концевой выключатель дроссельной заслонки и провод, подключенный к коммутатору. Какую информацию они дают?
а) Концевой выключатель дроссельной заслонки говорит нажата педаль газа или нет. Если педаль газа не нажата, то концевой выключатель замкнут на массу. Как только педаль газа нажимается водителем этот контакт пропадает.

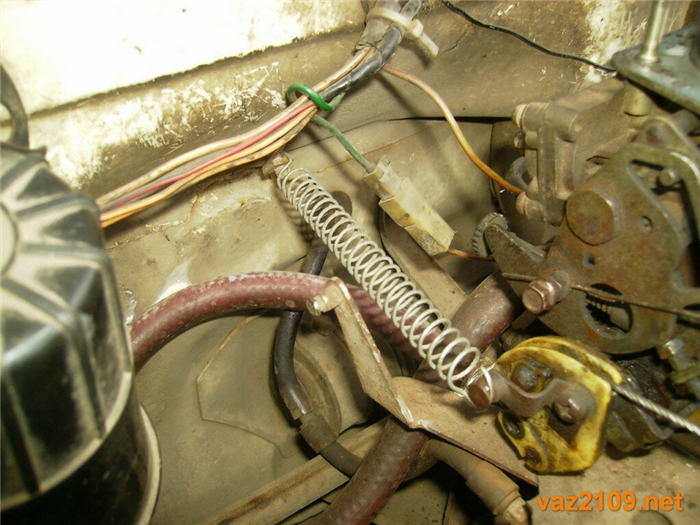

Концевой выключатель дроссельной заслонки

б) По проводу, подключенному между экономайзером и коммутатором считываются импульсы на катушку зажигания. Это сделано для того, чтобы он знал фактические обороты двигателя автомобиля.

Экономайзер считывает импульсы на катушку с коммутатора

Выходная цепь блока одна — это электромагнитный клапан холостого хода карбюратора. Экономайзер включает этот клапан или отключает его.

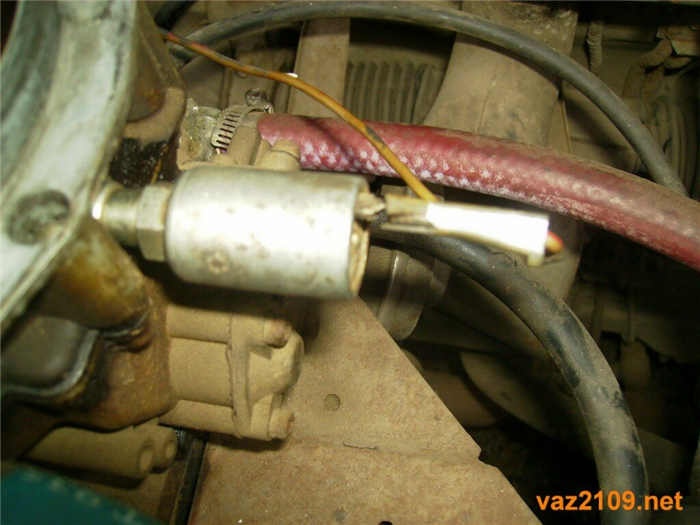

Электромагнитный клапан холостого хода Ваз 2109

Принцип экономии топлива основан на закрывании топливного жиклера холостого хода карбюратора на больших оборотах двигателя девятки. Если педаль газа не нажата, концевой выключатель дроссельной заслонки замкнут на массу, обороты двигателя меньше 2100 об/мин, то экономайзер открывает электромагнитный клапан холостого хода.

Принцип работы экономайзера

Как только водитель нажмет на педаль газа, концевой выключатель разомкнется, но клапан все равно останется открытым. Закроется клапан только при условии, что нажата педаль газа и обороты двигателя станут больше 2100 об/мин. Клапан остается закрытым до тех пор, пока обороты двигателя не снизятся менее 1900 об/мин. Вот и весь принцип работы экономайзера Ваз 2109, но есть один момент, который необходимо знать: если машина идет накатом при включенной передаче и отпущенной педали газа, то электромагнитный клапан холостого хода не будет включаться, даже при оборотах меньше 1900 об/мин. Экономайзер отслеживает закрытое положение дроссельной заслонки и если при этом аномально высоки обороты двигателя (выше чем 800-1000 об/мин на холостом ходу), распознает движение автомобиля накатом. Экономия топлива от использования ЭПХХ составляет порядка 5% от расхода двигателя.
Как правило, если на автомобиле неисправен экономайзер возникают следующие проблемы:
— Двигатель глохнет на холостом ходу
— Двигатель глохнет при торможении накатом
— Детонация двигателя при выключении зажигания
Проверка правильности работы экономайзера производится следующим образом: контролируется включение электромагнитного клапана холостого хода на различных режимах работы двигателя. Контролировать включение можно либо с помощью вольтметра, либо на слух (при включении любо выключении клапана слышен щелчок).
1) Проверка базового режима работы экономайзера. Заводим двигатель и плавно повышаем обороты двигателя. При пересечении 2100 оборотов, должен произойти щелчок — отключение клапана. Повышаем обороты до 4000 об/минуту, электромагнитный клапан холостого хода должен оставаться закрытым. Затем плавно понижаем обороты, при снижении оборотов менее 1900 об/мин должен произойти щелчок — включение клапана.
2) Проверка режима торможения двигателем. Откидываем фишку с концевого выключателя положения дроссельной заслонки и садим её на массу, тем самым мы обманываем экономайзер, говоря ему, что педаль газа всегда отпущена. Заводим двигатель и поднимаем обороты более 4000 об/мин, затем постепенно снижаем их. При пересечении порога 1900 об/мин не должно происходить включение клапана. Концевой выключатель замкнутый на массу и обороты выше холостых активируют режим торможения двигателем экономайзера и он не должен включать электромагнитный клапан.
3) Проверка отсечки топлива при выключении зажигания. На прогретом до 90 градусов автомобиле выключаем зажигание. Двигатель должен сразу заглохнуть без дрожания и вибрирования. Дизелинг, детонация, калильное зажигание, вибрация при глушении — все это одно и тоже. И причина этого негативного явления — то, что электромагнитный клапан холостого хода не перекрывает топливный жиклер холостого хода и топливо продолжает поступать в горячий двигатель.
Неисправность как концевого, как электромагнитного клапана холостого хода, так и самого экономайзера чаще всего приводит к тому, что автомобиль либо постоянно, либо в каких-то ситуациях глохнет на холостом ходу. Система экономайзера принудительного холостого хода девятой модели Жигулей не очень надежная, зачастую владельцы авто выводят её из работы. Тем самым немного повышается расход топлива, но пропадают проблемы с экономайзером и электромагнитным клапаном. Чтобы вывести ЭПХХ из работы необходимо провод, идущий на электромагнитный клапан холостого хода подключить к контакту Б катушки зажигания.

Читать еще:  Блок предохранителей ваз 2131 инжектор

Катушка зажигания Ваз 2109

Когда Вы включите зажигание, на катушку подастся напряжения, и это напряжение откроет электромагнитный клапан холостого хода. Клапан будет оставаться открытым да тех пор, пока не будет выключено зажигание.

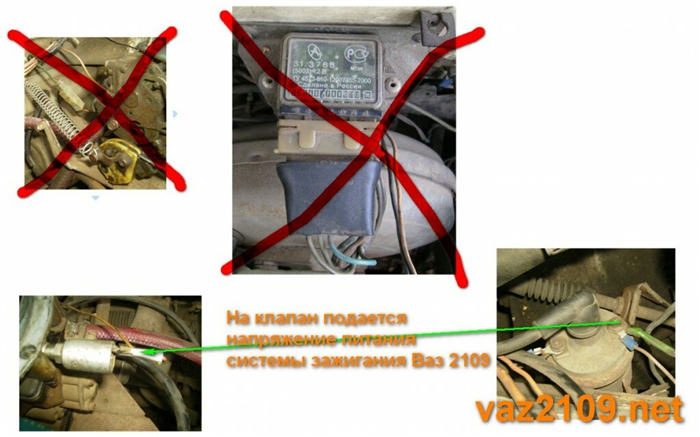

Вывод из работы экономайзера Ваз 2109

Выключили зажигание, клапан закрылся, двигатель заглох.

проверка блока управления электромагнитным клапаном карбюратора ЭПХХ автомобили ваз 2108, ваз 2109, ваз 21099

Исправный блок управления электромагнитным клапаном карбюратора 6 (рис. 9.28) должен отключать клапан 2 при увеличении частоты вращения коленчатого вала до 2100мин и включать клапан карбюратора при снижении частоты вращения до 1900мин, если концевой выключатель карбюратора замкнут на «массу».
Перед проверкой работоспособности блока управления электромагнитным клапаном карбюратора убедитесь в правильности подключения к нему проводов (рис. 9.29).

Рис. 9.29. Схема проверки блока управления электромагнитным клапаном ваз 2108, ваз 2109, ваз 21099:
1 — блок управления; 2 — переходной разъем с вольтметром; А — жгут проводов автомобиля

Работоспособность блока управления клапаном карбюратора проверяют с помощью вольтметра (с пределами измерения 0-15В) в следующем порядке:
1. Пустите двигатель на автомобиле ваз 2108, ваз 2109, ваз 21099 и оставьте работать двигатель на холостом ходу.

2. Разъедините разъем провода датчика-винта ЭПХХ и замкните на «массу» контакт разъема (можно, не разъединяя разъемы, замкнуть на «массу» вывод датчика-винта карбюратора). 3. Плавно открывая дроссельную заслонку, увеличьте частоту вращения коленчатого вала свыше 2100мин и зафиксируйте это положение. При этом должен возникнуть автоколебательный режим работы двигателя, сопровождающийся пульсацией частоты вращения. Возникновение автоколебательного режима объясняется тем, что при увеличении частоты вращения коленчатого вала до 2100мин разрывается электрическая связь выводов 4 и 6 (см. рис. 9.28) блока, что вызывает отключение подачи топлива в двигатель. При этом частота вращения коленчатого вала снижается и после ее падения ниже 1900мин восстанавливается указанная связь, т.е. подача топлива возобновляется и частота вращения повышается. Этот процесс циклически повторяется с периодом 1-2сек. Если вызвать автоколебательный режим не удается, а электромагнитный клапан карбюратора не имеет дефекта (проверку клапана см. разд. 4 «Двигатель», подразд. «Ремонт карбюратора»), то неисправен блок управления и его необходимо заменить.
4. Заглушите на автомобиле ваз 2108, ваз 2109, ваз 21099 двигатель и подключите к блоку управления 1 (см. рис. 9.29) вольтметр с помощью специального переходного разъема 2.
5. Пустите на автомобиле ваз 2108, ваз 2109, ваз 21099 двигатель и, постепенно увеличивая частоту вращения коленчатого вала, следите за показаниями вольтметра: после пуска двигателя вольтметр должен показывать напряжение не менее 10В, а в момент отключения клапана карбюратора — скачкообразное снижение напряжения до величины не более 0,5В.
6. После отключения клапана постепенно снижайте частоту вращения двигателя до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее чем до 10В.
7. Установите частоту вращения коленчатого вала в пределах 2200-2300 мин, отсоедините от «массы» наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с «массой»; при отсоединении провода от «массы» электромагнитный клапан карбюратора должен включаться, а при соединении с «массой» — отключаться.

8. Проверить блок управления электромагнитным клапаном карбюратора можно, непосредственно контролируя по тахометру значения частоты вращения коленчатого вала, при которых происходит срабатывание блока. Для проверки необходима контрольная лампа 12В и провода со штекерными наконечниками. Отсоедините от вывода электромагнитного клапана карбюратора разъем с проводом. Для обеспечения работы электромагнитного клапана соедините дополнительным проводом его вывод с клеммой «+» аккумуляторной батареи. С контактом разъема, снятым с электромагнитного клапана, соедините один вывод контрольной лампы, другой вывод лампы подсоедините к «массе» автомобиля. На режиме холостого хода (850+50)мин контрольная лампа должна гореть. При увеличении частоты вращения коленчатого вала двигателя до 2100 мин±5% лампа должна гаснуть и вновь загораться при падении частоты вращения ниже 1900 мин±5%. После проверки подсоедините разъем с проводом к выводу электромагнитного клапана карбюратора.
9. При отсутствии вольтметра или контрольной лампы допускается проверять блок управления электромагнитным клапаном карбюратора по характерному стуку клапана при отключении и включении.
ПОЛЕЗНЫЙ СОВЕТ
Если в пути отказал блок управления клапаном ЭПХХ и двигатель останавливается при отпускании педали акселератора с выжатым сцеплением, соедините между собой отрезком провода клеммы 4 и 6 блока. Холостой ход двигателя полностью восстановится, но при этом будет отключена система ЭПХХ, что приведет к увеличению токсичности выхлопа, некоторому увеличению расхода топлива и ухудшению тормозных свойств двигателя. Поэтому этот способ можно рекомендовать только в том случае, когда надо доехать до гаража или сервиса.

Читать еще:  Как поменять успокоитель на ваз 2107 инжектор

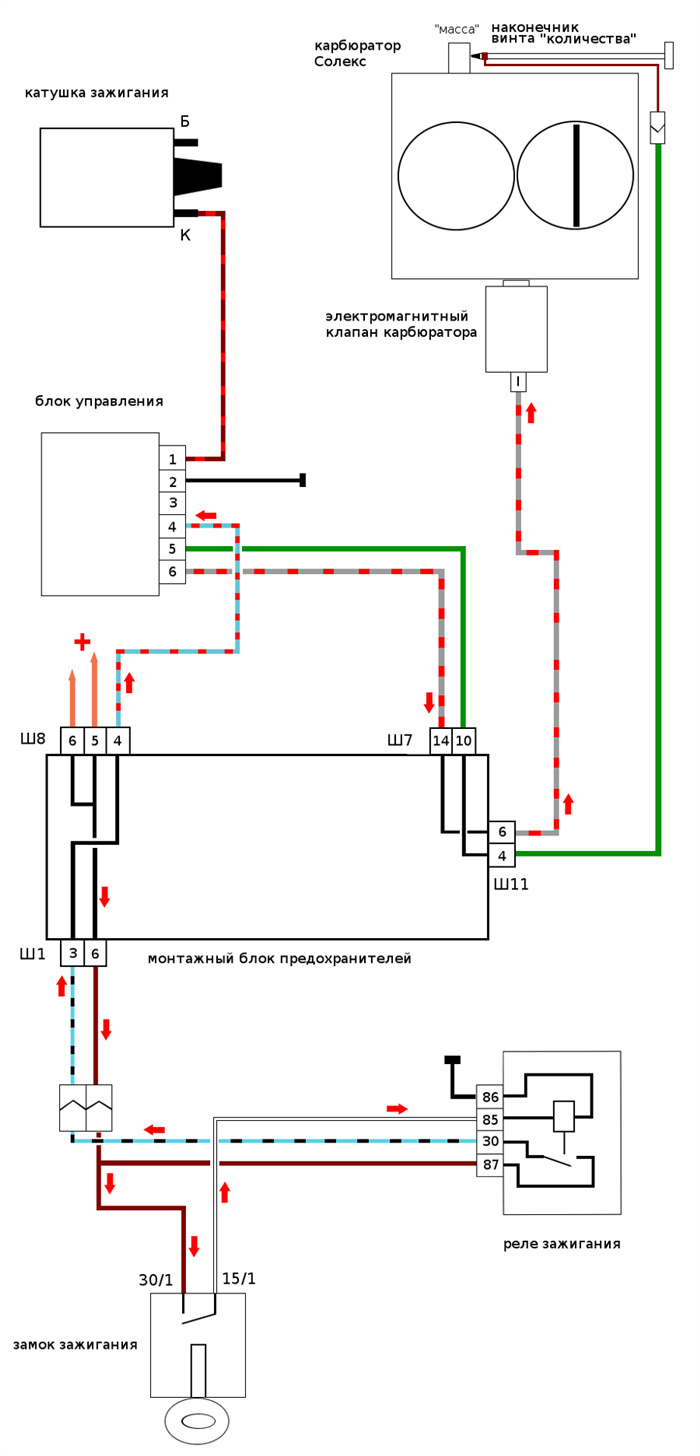

Рис. 9.28. Система управления электромагнитным клапаном карбюратора ЭПХХ ваз 2108, ваз 2109, ваз 21099:
1 — концевой выключатель карбюратора; 2 — электромагнитный клапан карбюратора; 3 — монтажный блок; 4 — замок зажигания;
5 — реле зажигания; 6 — блок управления; 7 — катушка зажигания; А — к выводу «30» генератора; Б — нумерация штекеров в блоке управления

Экономайзер принудительного холостого хода (ЭПХХ) карбюратора Солекс 2108, 21081, 21083

Разберем устройство и принцип действия экономайзера принудительного холостого хода (ЭПХХ) карбюраторов семейства Солекс устанавливаемых на двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификации. ЭПХХ является одной из систем карбюратора 2108, 21081, 21083 Солекс. Она отвечает за обеспечение работы двигателя автомобиля на принудительном холостом ходу.

Система экономайзера принудительного холостого хода карбюратора Солекс 2108, 21081, 21083 предназначена для отключения подачи топлива через систему холостого хода на режиме торможения двигателем и после выключения зажигания. Она обеспечивает сокращение расхода топлива до 0,5 литра на 100 км, предотвращает возникновение дизелинга (калильного зажигания), сокращает выброс в атмосферу токсичных соединений образующихся при ухудшении смесеобразования на режиме ПХХ.

Устройство ЭПХХ Солекс

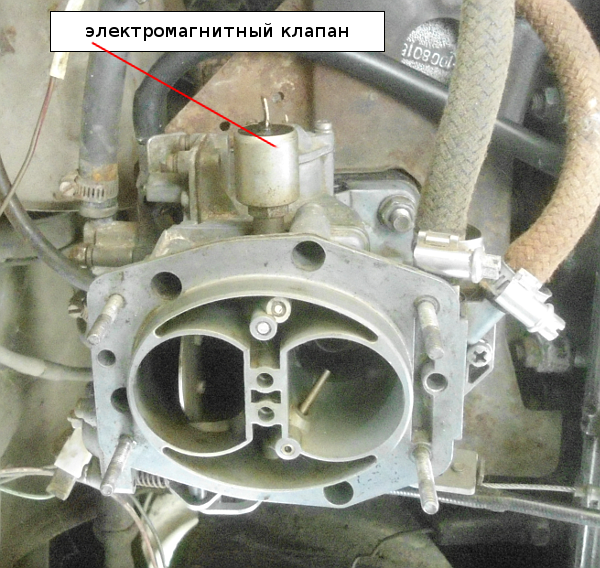

Электромагнитный клапан карбюратора – исполнительное устройство системы, прекрывающее своей иглой, по команде блока управления, отверстие в топливном жиклере системы ХХ, тем самым прекращая через нее подачу топлива. Установлен в карбюраторе.

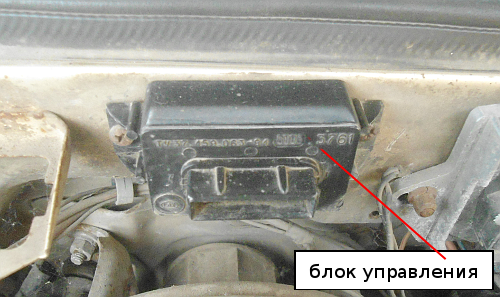

Блок управления – электронный блок управления является управляющим элементом ЭПХХ. Он считывает частоту импульсов в системе зажигания (через вывод «К» катушки зажигания) и по ним определяет частоту вращения коленчатого вала двигателя. Помимо этого блок управления принимает сигнал от контакта винта «количества» топливной смеси о закрытии, либо открытии дроссельной заслонки первой камеры. При определенной частоте вращения к/вала и сигнале об открытой дроссельной заслонки он отключает подачу напряжения на электромагнитный клапан, а тот перекрывает подачу топлива через СХХ. Блок установлен на щитке моторного отсека рядом с коммутатором системы зажигания.

Контакт винта «количества» топливной смеси (датчик-винт) – наконечник винта «количества» топливной смеси с присоединенным к нему проводом. При отпущенной педали «газа» и закрытых дроссельных заслонках контакт касается ребра рычага на оси дроссельной заслонки (замкнут на «массу»), на блок управления идет сигнал о том, что дроссельная заслонка закрыта.

После нажатия на педаль «газа» контакт наконечника винта «количества» и рычага дроссельной заслонки размыкается (не замкнут на «массу»), на блок управления идет сигнал, что дроссельная заслонка открыта. Установлен на карбюраторе.

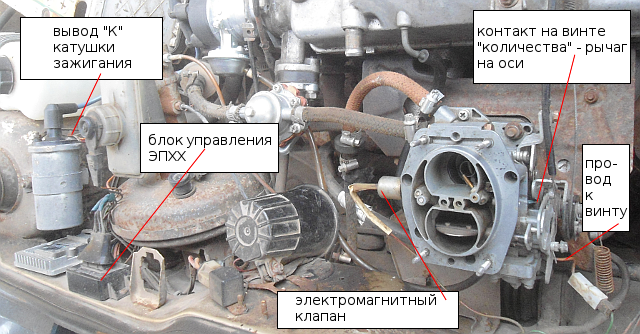

видимые элементы системы ЭПХХ карбюратора Солекс в подкапотном пространстве автомобиля ВАЗ 21083

Принцип действия системы экономайзера принудительного холостого хода карбюратора Солекс

Движение автомобиля по инерции с включенной передачей и отпущенной педалью «газа» (торможение двигателем) называется принудительным холостым ходом (ПХХ). На этом режиме резко ухудшаются условия сгорания топливной смеси в цилиндрах двигателя, увеличивается выброс СО и СН, возрастает расход топлива. ЭПХХ отключает подачу топлива на режиме ПХХ в цилиндры двигателя, тем самым оптимизируя состав топливной смеси и экономя топливо.

Блок управления в этой ситуации принимает сигналы с замкнувшегося на «массу» контакта на винте «количества» о том, что дроссельная заслонка закрыта и с катушки о частоте вращения коленчатого вала на данный момент. Если частота вращения выше 2100 оборотов в минуту он прекращает подачу напряжения на вывод электромагнитного клапана карбюратора и тот перекроет отверстие топливного жиклера СХХ. Подача топлива через систему холостого хода прекратится. Как только частота вращения коленчатого вала снизится до 1900 об/мин, блок управления возобновит подачу напряжения на электромагнитный клапан. Его игла втянется и откроет отверстие в топливном жиклере СХХ. Система холостого хода заработает.

То есть для принудительного отключения подачи топлива через систему холостого хода электронному блоку управления необходимо два условия – сигнал о закрытой дроссельной заслонке и сигнал о величине оборотов двигателя.

Неисправности в работе двигателя связанные с ЭПХХ Солекс

— Двигатель глохнет в движении автомобиля при сбросе «газа»

Аналогичная неисправность может возникнуть и при засорении системы холостого хода карбюратора. Это нужно учитывать при диагностике неисправностей ЭПХХ.

— Дизелинг (калильное зажигание)

Двигатель работает некоторое время после выключения зажигания.

Примечания и дополнения

Принудительный холостой ход (ПХХ) – один из режимов работы двигателя. Выполняется при движении автомобиля с включенной передачей и полностью отпущенной педалью «газа». Например, при торможении двигателем или движении на спуске. В этом случае, дроссельные заслонки обеих камер карбюратора полностью закрыты, обороты коленчатого вала двигателя выше 1900 об/мин. Ниже 1900 об/мин вступает в работу система холостого хода.

Дизелинг (калильное зажигание) – непродолжительная работа двигателя после выключения зажигания. Топливо, попадающее в цилиндры двигателя под действием разрежения из карбюратора, воспламеняется от нагретой свечи, происходят вспышки в камерах сгорания, перемещающие поршни. Возможен при неисправной системе ЭПХХ и применении «горячих» свечей (свечей с температурными характеристиками не соответствующими данному типу двигателей).
