Генератор нива шевроле 2003

Хватает ли на Ниву Шевроле генератора на 80 ампер?

Или все-таки лучше взять помощнее — на 100 ампер? Задумался я недавно над таким вопросом, ибо либо мой гена порядком поизносился и уже не может выдавать требуемого напряжения. А потому мой аккумулятор практически всегда на издохе, вот и приходится чуть что — сразу отключать приборы, печку и тп. В общем, если гена хреновый, то даже музыку на природе пару часов не послушаешь, АКБ сдохнет. А раз так и настало время его сменить, то быть может сразу взять помощнее?

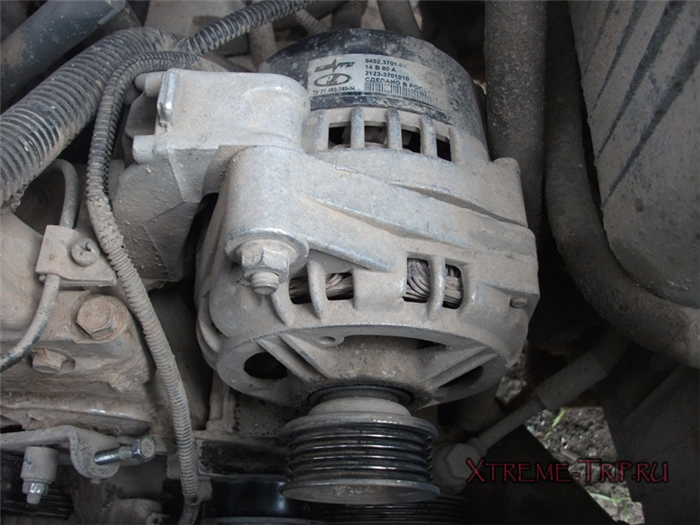

На моей Ниве Шевроле 2004 года выпуска стоит генератор на 80 ампер, стандартный. Вот такой:

Ремень генератора я недавно поменял, целая история была, как он у меня порвался и я с горем пополам добрался до дома. Обязательно прочитайте, думаю многим будет полезно. И возите с собой второй запасной ))

Также полезные сведения для владельцев Шевиков — у машин до сентября 2003 года генератор с нижним расположением, это не есть гуд, при преодолении глубоких луж и бродов его как правило заливает и такая ситуация — не фонтан, сами понимаете. Ведь не зря многие автолюбители переносят гены куда повыше, как на Нивах, так и на Шевиках.

А вот с сентября 2003 Шевики пошли уже с верхним расположением генератора, это уже отличное решение. Гена находится вверху справа, если стоят лицом к открытому капоту. При преодолении луж залить его будет куда сложнее, чем нижние.

Вот я и задумался, а быть может поставить генератор помощнее, ибо в планах поставить багажник и конечно же люстру, 4 лампы от hella думаю вполне отлично впишутся. Плюс также буду ставить лебедку, а она тоже садит АКБ нехило. И если гена слабый, то при борьбе с бездорожьем мы можем получить ситуацию, когда в темноте буксуем, включили люстру, движок кипит — оба вентилятора молотят в полную силу, тянем лебедкой — хватит ли гены на 80 ампер? Такое потребление энергии, конечно, будет не часто, но когда случится — лучше ведь перестраховаться?

Так что присматриваю гену на 100 ампер Прамо, стоит порядка 3500 рублей. Но для начала проверим генератор, который мне достался с машиной по умолчанию. Сдается мне, либо щетки там износились, либо еще что — ну не может он нормально заряжать батарею, за 4 месяца летней эксплуатации уже подзаряжал новый аккумулятор 3 раза. Видать гена заряжает только поверхностно.

С другой стороны не будет ли гена на 100 ампер лихо садить батарею, все-таки аккум новый и будет неправильно, если он отработает всего год-два. Как опять же читал на форумах, более мощный гена укорачивает жизнь аккумулятора.

Почитал отзывы Шнивоводов — большинство говорит, что на сотку ставить — дело хорошее, но только тогда, когда он на самом деле нужен, в смысле нужен гена увеличенной мощности. Ибо штатного вполне хватает, если он работает так, как должен. Но если на машине будет лебедка и дополнительный свет, то лучше все-таки поставить генератор на 100 ампер. Будем думать ))

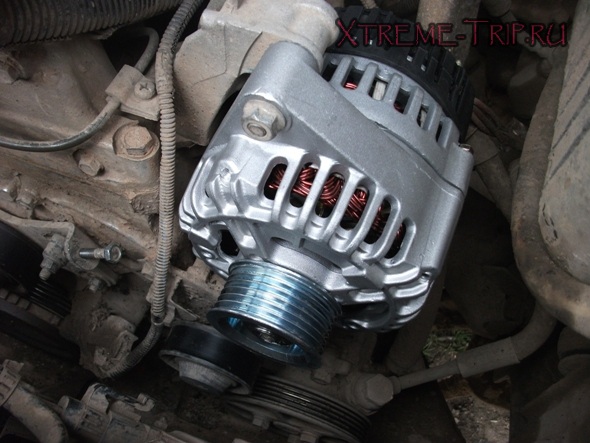

Штатный генератор накрылся — поставил китайский. Пока полет нормальный. Вот такой:

Кто что думает, делитесь мыслями в комментах.

Генератор Chevrolet Niva

Генератор – это важная часть любого автомобиля, которая отвечает за его электроснабжение. С помощью этого агрегата удается обеспечить непрерывной подачей электричества на все узлы, различные системы и датчики, благодаря чему становится возможной ее эксплуатация.

На автомобиле в качестве штатного генератора использован агрегат с артикулом 9412.3701. Такой генератор также можно встретить на инжекторе ВАЗ-21214, ВАЗ-2131, ВАЗ-2123.

В случае выхода из строя генератора на Chevrolet Niva заменить его можно на аналоги, наиболее популярные из которых представлены в таблице.

В пределах от 5000 до 7000 рублей стоит генератор на Ниву Шевроле. Цена оригинального агрегата зависит от региона покупки. Многие владельцы предпочитают при выходе из строя заводского генератора использовать «Старт Вольт» на 120 ампер.

Как узнать, что генератор неисправен

При эксплуатации Нива Шевроле порой возникают определенные трудности и неисправности. В процессе поездки или длительного использования автомобиля возникают различные проблемы, и одна из них – выход из строя генератора.

Диагностировать поломку довольно просто. Существует несколько манипуляций, с помощью которых можно определить необходимость ремонта:

  • На приборной панели загорается соответствующая лампочка, сообщающая о постоянном разряде аккумулятора.

  • Аккумуляторная батарея быстро садится при работающем двигателе.
  • Яркость света уменьшается при увеличении оборотов силового агрегата. В этом случае необходима замена щеток генератора.

Все перечисленные признаки говорят о том, что генератор требуется срочно заменить или отремонтировать.

Читать еще:  Катушка высокого напряжения шевроле ланос

Замена генератора

При обнаружении неполадок в работе генератора большинство владельцев Chevrolet Niva обращаются в специализированные СТО, где профессионалы проводят качественную диагностику транспортного средства и быстро справляются с возникшей проблемой.

Однако при необходимости поменять генератор можно и самостоятельно, если знать устройство автомобиля и подготовить необходимые инструменты. Кроме этого лучше заранее ознакомиться с алгоритмом замены.

Инструменты

Для работы потребуются следующие инструменты и материалы:

  • ключ с разными диаметрами;
  • головки с разными диаметрами;
  • вороток;
  • поликлиновый ремень.

Только когда все необходимое будет подготовлено, можно приступать к основным работам.

Процедура замены

Чтобы поменять генератора на Chevrolet Niva, потребуется выполнить несколько довольно несложных шагов.

  • В первую очередь следует позаботиться о безопасности проводимых работ. Для этого необходимо поставить машину на ремонтное место, заглушить двигатель и снять клеммы с аккумулятора.
  • Следующий шаг – это демонтаж провода с контактного болта, который расположен на задней панели генератора. Также потребуется снять колодку с узла, который фиксирует щетки.

  • После этого следует приступить к демонтажу ремня генератора. Натяжение ремня осуществляется посредством специальной пластины — натяжителем. Отрегулировать натяжение можно с помощью болтов крепления, их нужно ослабить.
    Пластина находится в районе натяжного ролика и крепится к конструкции с помощью трех болтов. Чтобы их открутить, нужно взять рожковый ключ для двух болтов, а для ослабления третьего использовать вороток.

  • Далее останется только демонтировать ремень и открутить болты крепления генератора. Болтов всего два – сверху и снизу, но они массивные, и потребуется ключ на большой диаметр. Если болты не будут проворачиваться, то потребуется удерживать их сзади.

Когда болты откручены, останется демонтировать генератор и приступить к установке нового.

Установка нового генератора

Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:

  • Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.

  • Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.
  • Натянуть ремень посредством закручивания болта регулировки и специальной пластины. Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.

Затем останется только затянуть три болта нижней пластины и проверить фиксацию источника тока.

Подключение генератора

Замена генератора – это еще полдела. Важно также правильно его подключить к источнику цепи. Перед подключением нужно завершить работы на передней и задней панелях агрегата, только после этого можно подключать клеммы к аккумулятору.

Во время подключения контакты должны быть чистыми. Если было обнаружено загрязнение, устранить его можно с помощью специальных очистителей. Также клеммы на аккумуляторе должны быть затянуты, иначе на их поверхности начнется процесс окисления.

Если все было выполнено правильно, то при запуске двигателя лампочка на приборной панели, отображающая низкий заряд аккумулятора, должна погаснуть. Однако специалисты рекомендуют на всякий случай проверить работу генератора с помощью мультиметра, измерив напряжение на клеммах.

Таким образом, чтобы в процессе эксплуатации автомобиля Chevrolet Niva не происходило никаких серьезных проблем с генератором, важно вовремя проходить технический осмотр и выполнять ремонт комплектующих данного агрегата.

Особенности конструкции генератора Chevrolet Niva

Генератор типа 9402.3701-01 переменного тока (устанавливается на Шевроле Нива выпущенных после осень 2003 года), трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

ПРИМЕЧАНИЕ
Шевроле Нива, выпущенная до осени 2003 года, комплектовалась генератором типа 9412.3701, который также устанавливался на инжекторные ВАЗ 21214, ВАЗ 2131, ВАЗ 2123 до осени 2003 года.

ПРИМЕЧАНИЕ
Генератор, установленный на автомобиле, использованном для фотосъемки, имеет привод клиновым ремнем. Работы по ремонту показаны на примере генератора с многоручьевым шкивом. Все элементы обоих генераторов, кроме шкивов, абсолютно идентичны.

Якорь генератора приводится во вращение от шкива коленчатного вала клиновым или (в зависимости от варианта исполнения) поликлиновым ремнем.

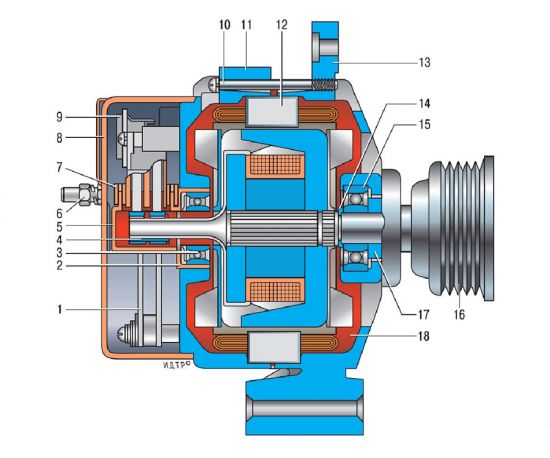

Рис. 9.3. Генератор 9402.3701-01: 1 – выпрямительный блок; 2 – втулка подшипника; 3 – задний подшипник вала ротора; 4 – контактные кольца; 5 – защитная втулка; 6 – вывод «В+» генератора;7 – прокладка; 8 – кожух; 9 – регулятор напряжения со щеткодержателем; 10 – стяжной винт; 11 – задняя крышка; 12 – статор; 13 – передняя крышка; 14 – дистанционное кольцо; 15 – передний подшипник; 16 – шкив; 17 – шайба; 18 – ротор.

Статор 12 (рис. 9.3) и крышки 11 и 13 стянуты четырьмя винтами. Вал ротора 18 вращается в подшипниках 3 и 15, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.

Читать еще:  Новая нива шевроле отзывы владельцев

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 1, прикрепленным к крышке 11. Электронный регулятор 9 напряжения объединен в один блок со щеткодержателем и прикреплен также к крышке 11.

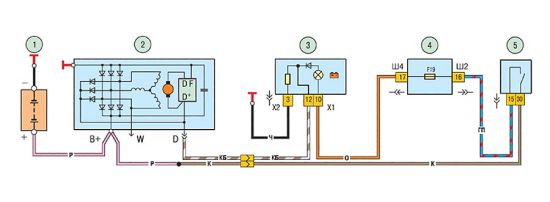

Рис. 9.4. Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 – монтажный блок; 5 – выключатель зажигания.

Схема соединений генератора показана на рис. 9.4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства BA3-2123 не используется. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностях.

Техническая характеристика генератора

ПОЛЕЗНЫЙ СОВЕТ
Если в пути порвался ремень генератора, а запасной вы забыли дома, временно заменить его может кольцо шириной 20 мм, вырезанное из старой автомобильной камеры. Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогрев стекла и т.п.

ПРЕДУПРЕЖДЕНИЕ
«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через выпрямительный блок генератора.
Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.
Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через выпрямительный блок генератора протекает значительный ток и он может выйти из строя. Проверять генератор можно только с помощью амперметра и вольтметра.
Выпрямительный блок генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для диодов напряжение и они при проверке будут пробиты (произойдет короткое замыкание).
Запрещается проверка электропроводки автомобиля мегаомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.
Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от выпрямитель- ного блока генератора выводами фазных обмоток.
При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

Генератор ВАЗ 21214/ НИВА 14В, 80А, Chevrolet Niva до 10.2003г. с нижним расположением двигателя.

Уважаемые покупатели, во избежание ошибок при отправке генератора, в строке “Комментарий” указывайте модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ – предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а так же для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, системы вентиляции и отопления и других штатных электропотребителей.

Генератор 21214 НИВА – генератор переменного тока со встроенным выпрямительным блоком и регулятором напряжения – предназначен для работы в качестве источника электрической энергии, параллельно с аккумуляторной батареей в системе электрооборудования автомобилей ВАЗ-2123 (пр-во а/м до октября 2003 года, с нижним расположением двигателя), ВАЗ-21214 и их модификации работающих при температуре окружающей среды от минус 40 C° до плюс 45 C° и влажности 90%.

Технические характеристики генератора 9412.3701, 21214 –3701010-00

Номинальное напряжение, В 14;

Максимальный выпрямленный ток, A 80;

Мощность, Вт 1120;

Частота вращения вала без нагрузки, об/мин 1200;

Частота вращения вала, об/мин / при токе, А 6000/80.

Генератор ВАЗ 21214 (9412.3701) представляет собой синхронную электрическую машину переменного тока с электромагнитным возбуждением, с электронным регулятором напряжения и встроенным выпрямителем.

Крышки генератора фиксируются со статором посредством 4-х болтов. В них вмонтированы подшипники, работающие в смазке, на которых и происходит вращение роторного вала. Сама смазка заложена в них на весь срок эксплуатации. Передний подшипник генератора 9412.3701 завальцован и запрессован в передней крышке, так что замена возможна только комплектом. Внутренняя обойма данного подшипника зажимается гайкой между ступенькой и шкивом, что на ротором валу, причем в комплекте с шайбой и упорным кольцом. Задний подшипник не только напрессован на роторный вал, но и поджимается к нему посредством пластмассовой втулки, установленной в задней крышке. Сама задняя часть закрывается специальным кожухом, изготовленным из пластмассы, и фиксирующегося защелками.

Читать еще:  Блок центрального замка шевроле ланос

1 – кожух; 2 – вывод «В » для подключения потребителей; 3 – конденсатор; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D » регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – положительный диод; 8 – отрицательный диод; 9 – регулятор напряжения; 10 – задняя крышка; 11 – стяжной винт; 12 – передняя крышка; 13 – обмотка статора; 14 – упорное кольцо; 15 – передний подшипник вала ротора; 16 – шкив; 17 – гайка; 18 – вал ротора; 19 – конусная шайба; 20 – шайба; 21 – полюсные наконечники ротора; 22 – сердечник статора; 23 – втулка; 24 – обмотка ротора; 25 – задний подшипник вала ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – щеткодержатель; 29 – выводы обмотки статора; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов).

Статор генератора имеет трехфазную обмотку, причем ее выводы обладают общей точкой (т. н. схема «звезда»). Вторые концы обмоток закрепляются на мосту (выпрямительном), конструкция которого включает 6 кремниевых вентилей (диодов) – по 3 «отрицательных» и «положительных». Сами вентили впрессованы в специальные пластины, выполненные из алюминия и имеющие подковообразную форму. Сделано это с учетом полярности – «отрицательные» и «положительные» идут к разным пластинам. Они соединены в специальный блок (выпрямительный), который фиксируется на тыловой крышке генератора, находящейся под пластиковым кожухом. Одна из этих пластин имеет 3 дополнительных диода, посредством которых происходит подача питания на генераторную обмотку возбуждения (после пуска силового агрегата). Сама обмотка возбуждения находится на генераторном роторе, а выводы, идущие из нее, припаяны к 2-м контактным кольцам, изготовленным из меди и смонтированными на роторном валу. Питание к ним подается через 2 щетки (угольные).

Генератор 21214 НИВА имеет уменьшенные контактные кольца. Такое решение замедляет износ щеток и уменьшает окружную скорость вращения. Фиксация щеток осуществляется посредством щеткодержателя, который установлен на тыловой крышке генератора и сблокирован с регулятором напряжения.

Ремонт регулятора напряжения невозможен, так как он неразборной, – только замена. Также имеется конденсатор, емкость которого составляет 2,2 мкФ -20%. Его месторасположение – выпрямительный блок генератора 9412. Он предназначен для обеспечения защиты бортовой сети от возможных скачков напряжения, образующихся во время работы системы зажигания, а также в целях снижения помех, мешающих радиоприему выводов «отрицательных» и «положительных» вентилей. Во время включения зажигания происходит подвод напряжения к генераторной обмотке возбуждения (на генераторе 9412.3701 вывод «D»). Это происходит через контрольную лампу и параллельно к ней подключенные резисторы. В данное время лампа горит. После запуска силового агрегата контрольная лампа перестанет гореть, так как питание обмотки происходит от диодов (дополнительных), имеющихся в выпрямительном блоке. Если же лампа не гаснет – это признак поломки самого генератора, или же его цепей.

«Плюс» аккумулятора обязан быть подключен к выводу «В», что на генераторе 9412.3701, а «минус» – к массе машины. Если перепутать, то случится пробой генераторных вентилей.

В целях сохранения электронных компонентов схемы от повреждений, которые возможны во время бросков напряжения в бортовой сети, кране не рекомендуется производить отключение аккумулятора от работающего генератора.

Это особенно актуально для моторов с системой впрыска. Все устройства, подключенные к бортовой сети во время работы генератора, необходимо проинспектировать под напряжением, но не больше 14 В. Это касается и вентилей генератора. Дело в том, что боле высокое напряжение спровоцирует выход из строя вентилей, что случается во время проверки мегомметром. Если же планируется инспекция обмоточной изоляции посредством высокого напряжения – генератор необходимо предварительно демонтировать, равно, как и отключить выводы обмоток от регулятора напряжения и выпрямительного блока.

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

Генератор предназначен для поставок на внутренний рынок и на экспорт в страны всех климатических зон.

Другие артикулы товара и его аналогов в каталогах: 9412.3701, 21214 370101000 .

ВАЗ-2123 (пр-во а/м до октября 2003 года, с нижним расположением двигателя), ВАЗ-21214.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить генератор на автомобиле семейства НИВА, Chevrolet Niva до 10.2003г. (с нижним расположением двигателя) .

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .
