Фаркоп что это такое в машине

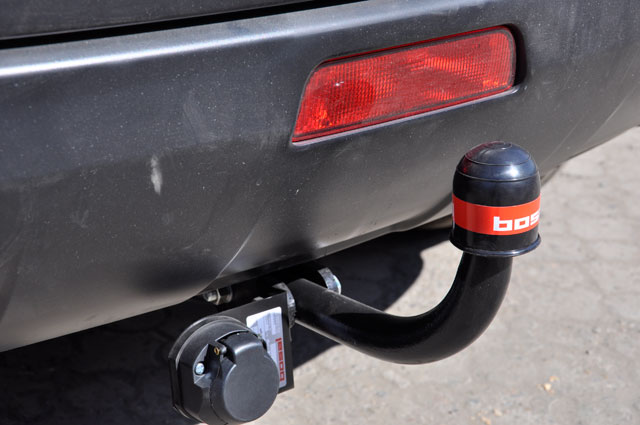

Фаркоп

Фаркоп (ТСУ) – это специальное тягово-прицепное приспособление, предназначенное для надежного крепления прицепа к машине с целью максимально равномерного распределения нагрузки, которая создается силой инерции и весом. ТСУ расширяет возможности транспортного средства, а также обеспечивает безопасность и надежность транспортируемого груза.

Грамотно выполненный и установленный фаркоп не испортит внешнего вида машины.

Основные функции

Некоторые автолюбители ошибочно полагают, что фаркоп выполняет исключительно защитную функцию: мол, в случае дорожно-транспортного происшествия устройство принимает на себя всю силу удара сзади. Казалось бы, все верно, вот только почему во всем мире категорически запрещается ездить с фаркопом без прицепа? Причина здесь в том, что транспортное средство, напротив, будет повреждено намного сильнее, если удар случился в ТСУ, а не в бампер.

Именно поэтому рекомендуется использовать съемный фаркоп, дабы при поездке без прицепа не подвергать «железного коня» излишней опасности.

Разновидности

Все фаркопы условно делятся на такие категории (в зависимости от способа крепления шарового узла):

  • съемные (фиксируются замками);
  • условно съемные (фиксируются болтами);
  • сварные;
  • торцевые.

Отдельно стоит рассказать об условно съемных приборах (их еще называют фланцевыми). Они фиксируются на предварительно оборудованных площадках в тыльной части машины (преимущественно пикапа) и крепятся двумя или четырьмя болтами. Такой фаркоп тоже может сниматься, но сделать это намного труднее, чем в случае с обыкновенным съемным. Фланцевые приборы крайне надежны, поэтому и используются в большинстве случаев для транспортировки тяжелого и габаритного груза. Более того, они предусматривают определенные требования к автомобилю, главным из которых является наличие рамной конструкции.

Как мы только что говорили, по технике безопасности ТСУ должны быть съемными. Также отметим, что фаркопы, предназначенные для транспортных средств разных моделей, могут существенно отличаться. Так, у отечественных, западных и японских машин точки сцепления прицепного устройства совершенно разные, чего нельзя не учитывать при выборе фаркопа.

Производство

На всех этапах производства используются специальные технологии и оборудование. Вначале посредством измерительной машины создается трехмерная модель автомобиля, которая испытывается в лаборатории под надзором государственных ведомств.

В серийном производстве используются гибочные станки и механизмы высокоточной лазерной резки, а также дробеструйная обработка металла с применением качественного полиэстерового порошка. Технология производства должна соблюдаться, из-за чего качество контролируется буквально на каждой стадии изготовления.

Выбор

При выборе ТСУ следует учитывать такой параметр, как предельная вертикальная/горизонтальная нагрузка на сцепное приспособление. Дабы грамотно рассчитать данную нагрузку, вы должны знать следующие важные моменты:

  • предельный вес транспортируемых грузов;
  • марку транспортного средства;
  • предельный вес прицепа;
  • тип комплектации автомобиля;
  • разновидность сцепного приспособления на прицепе.

В случае если нагрузка на фаркоп превысит предельно допустимую, может повредиться не только сцепное приспособление, но и кузов самого автомобиля. Более того, если подобная поломка случится на ходу, то это может стать причиной дорожно-транспортного происшествия.

Словом, отнеситесь к выбору фаркопа для своего автомобиля со всей серьезностью и ответственностью.

Ни в коем случае не экономьте на качестве. Отдавайте предпочтение исключительно сертифицированным моделям, которые прошли все необходимые испытания и были проверены изготовителем. Прочный качественный фаркоп – это гарантия безопасности на дороге при поездке на машине с прицепом.

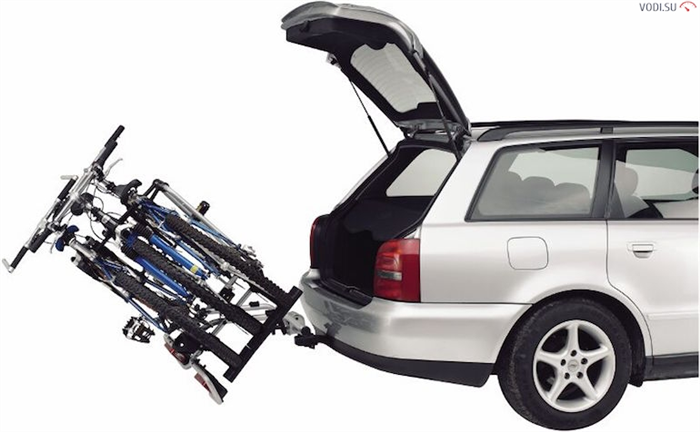

Еще одно применение фаркопа.

Что такое фаркоп в автомобиле и какие виды бывают

Автомобиль можно использовать не только для комфортного перемещения из одной точки в другую, но и для транспортировки различных грузов. Бывают ситуации, когда владельцам недостаточно объема багажного отделения или нужно перевести габаритный груз. Выходом в этом случае становится прицеп, для крепления которого используется фаркоп. В рамных внедорожниках и грузовых автомобилях фаркоп зачастую входит в стандартную комплектацию. Для легковых автомобилей эта опция устанавливается отдельно.

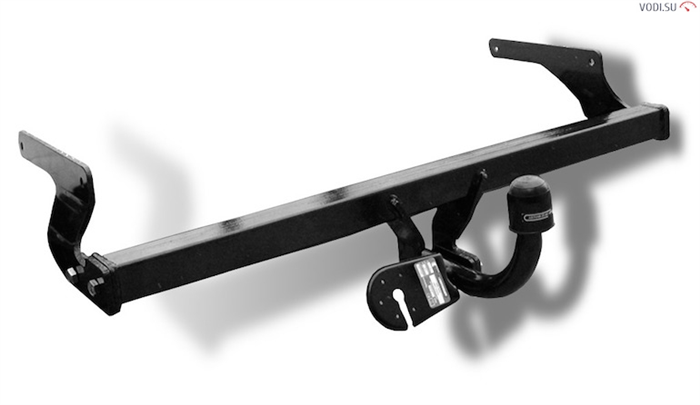

Что такое фаркоп

Фаркоп – это специальное тягово-сцепное устройство (ТСУ), которое используется для сцепки и буксировки прицепов.

Фаркоп на автомобиле

ТСУ принято делить на две категории:

  • американского типа;
  • европейского типа.

У нас наиболее распространен последний вариант. По своей конструкции европейский фаркоп состоит из двух основных элементов: поперечины и шарового узла (крюка). Поперечина монтируется к кузову или к раме через специальное крепление. Шаровый узел крепится или зафиксирован на балке.

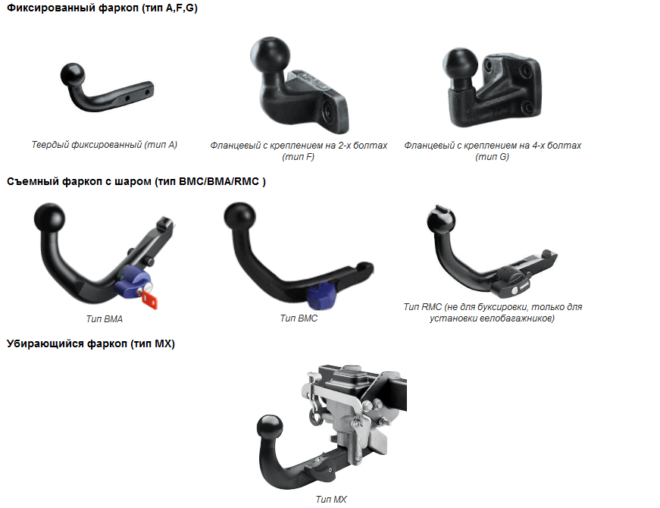

Основные виды

Главным образом, фаркопы классифицируются по типу крепления. Различают три основных вида:

  1. несъемные или сварные;
  2. съемные;
  3. фланцевые.

Несъемный

Такой тип ТСУ считается устаревшим вариантом, так как нет возможности для его быстрого демонтажа. Крюк с шаром крепится к балке с помощью сварного шва. Данный вариант хоть и надежный, но неудобный. Во многих странах не разрешается ездить с фаркопом без прицепа.

Читать еще:  Спойлер ника калина 2 универсал

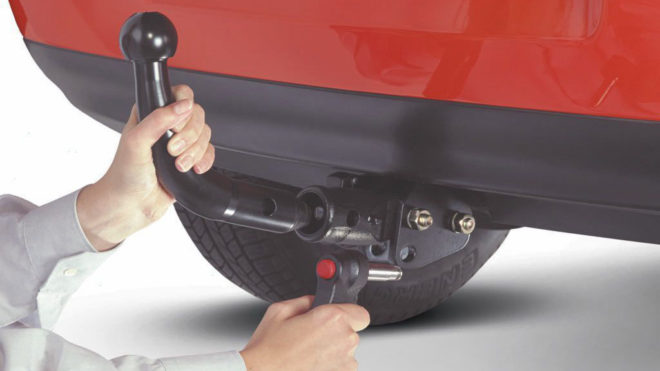

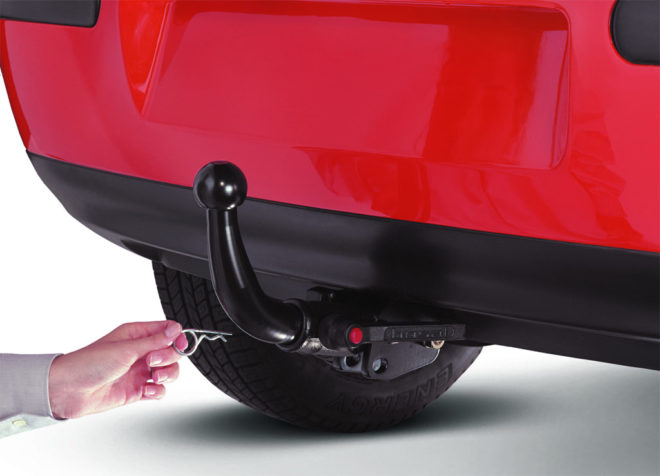

Съемный

Его можно снимать при необходимости и быстро устанавливать обратно. Современные внедорожники и пикапы комплектуются подобными ТСУ уже с завода.

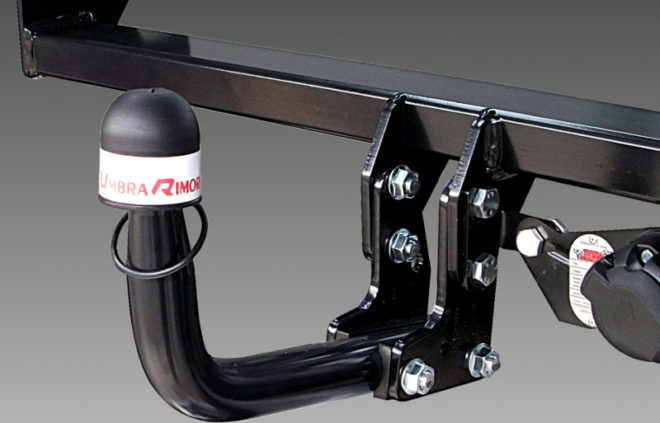

Фланцевый

Фланцевые фаркопы также можно отнести к категории съемных, но они отличаются типом крепления крюка. Он устанавливается при помощи болтового (торцового) и горизонтального соединения. Крепление отличается высокой надежностью, прочностью и большой грузоподъемностью. Подходит для перевозки грузов до 3,5 тонны.

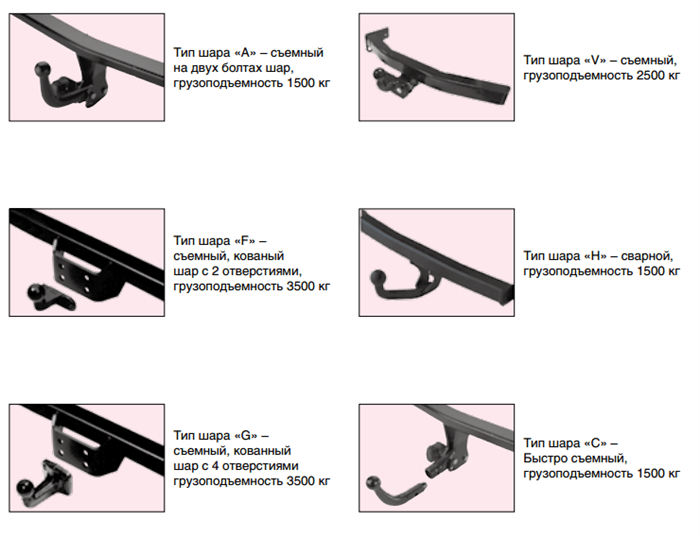

Классификация по шаровому соединению

Существует несколько вариантов шарового соединения, которые классифицируются буквенными обозначениями. Разберем каждый вариант по отдельности.

Тип «А»

Относится к условно-съемной конструкции. Крюк крепится двумя болтами. Снимается с помощью гаечных ключей. Наиболее распространенная конструкция из-за своей надежности и простоты эксплуатации. Выдерживает нагрузку до 150 кг, транспортируемый вес – 1,5 тонны.

Тип «В»

Это конструкция горизонтального соединения. Относится к съемным и полуавтоматическим. Фиксируется с помощью центральной гайки.

Тип «С»

Быстросъемный фаркоп, может крепиться как вертикально, так и горизонтально с помощью пальца поперечной фиксации типа эксцентрик. Простая и надежная конструкция.

Тип «E»

Американский тип фаркопа с квадратом. Шар съемный, крепится на гайке.

Тип «F»

Данный тип часто применяется на внедорожниках. Используется условно-съемный кованый шар, который крепится двумя болтами М16. Существует возможность установить в нескольких положениях, что позволяет менять высоту.

Тип «G»

Условно-съемная конструкция, кованный шар. Отличается фланцевым креплением при помощи четырех болтов М12. Есть варианты с регулируемой высотой с креплением на шести болтах. Часто используется на внедорожниках.

Тип «H»

Относится к несъемным, шар приварен к крепежной балке. Простая и надежная конструкция, которая используется в основном на автомобилях отечественного производства.

Тип «V»

По конструкции схож с типами «F» и «G», но отличается отсутствием возможности регулировки по высоте.

Тип «N»

Универсальное фланцевое соединение с четырьмя отверстиями. Есть три модификации, которые отличаются межцентровым расстоянием и крепежными отверстиями.

Виды фаркопов

Также в последнее время появились фаркопы с шарами типа BMA. Они очень быстро и легко демонтируются. Также появились ТСУ, которые можно прятать в бампер или под раму. Чаще всего они устанавливаются на американские автомобили.

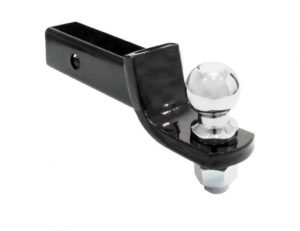

Фаркоп американского типа

Этот тип ТСУ выделяется в отдельную категорию, так как имеет отличную от остальных конструкцию. Она состоит из четырех элементов:

  1. Прочная металлическая балка или рама крепится на кузов или под задним бампером.
  2. К раме крепится «квадрат» или «приемник». Это специальное крепежное отверстие, которое может иметь различное сечение, форму и размер под квадрат или прямоугольник. Размеры прямоугольника — 50,8х15,9 мм, квадрата – каждая сторона 31,8 мм, 50,8 мм или 63,5 мм.
  3. При помощи особого фиксатора или сварки на крепежном квадрате устанавливается кронштейн.
  4. Уже на кронштейне монтируется крепеж под шар. Шар получается съемным, крепится гайкой, также может быть разного диаметра.

Преимущество американского варианта в том, что кронштейн позволяет без труда менять диаметр шара и регулировать высоту.

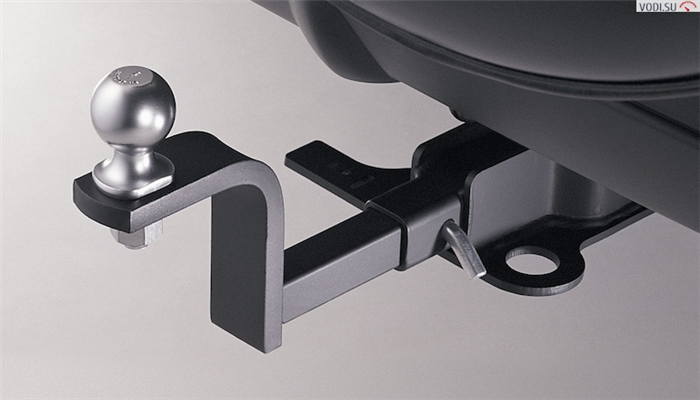

Фаркоп американского типа

Правовое регулирование в России

Многие водители интересуются, нужно ли регистрировать фаркоп в ГАИ и какое наказание ждет за нелегальную установку?

Стоит сказать, что установка ТСУ – это конструктивное изменение устройства автомобиля. Существует специальный перечень изменений в конструкции, которые не нужно согласовывать в ГИБДД. В этот список входит и фаркоп, но с некоторыми пояснениями. Конструкция автомобиля должна подразумевать установку фаркопа. То есть, автомобиль должен быть рассчитан на установку ТСУ. Подавляющее большинство авто имеет такую заводскую возможность.

Регистрация ТСУ

Чтобы избежать возможного наказания, водитель должен иметь при себе следующие документы:

  1. Сертификат на фаркоп. Приобретая любой фаркоп в специализированном магазине, с ним выдается сертификат соответствия. Это документ, который подтверждает стандарты качества, указанные производителем. Также документ подтверждает, что изделие прошло необходимые испытания.
  1. Документ от сертифицированного автоцентра. Установку ТСУ нужно проводить в специализированных автоцентрах, которые выдают соответствующий сертификат. Этот сертификат (или копия) подтверждает качество выполненных работ по установке изделия. Документ должен быть заверен печатью.

Если на приобретённом автомобиле уже установлено ТСУ, то также нужно обратиться в специализированный автоцентр, который проведет диагностику и выдаст сертификат. Стоимость услуги составляет примерно 1 500 рублей.

Если автомобиль не рассчитан на использование ТСУ

Если машина не рассчитана на установку ТСУ с завода, то есть возможность установить самостоятельно, но нужно сделать следующие шаги:

  1. Приобрести фаркоп с сертификатом.
  2. Установить изделие в автоцентре.
  3. Пройти экспертизу в ГИБДД на внесение изменений в конструкцию автомобиля. В свою очередь, ГИБДД направит водителя в автоцентр для экспертизы.
  4. Записать изменения в техталон и ПТС об изменении в конструкции авто.

Необходимо иметь в виду, что самостоятельная установка фаркопа может повлиять на заводскую гарантию на транспортное средство.

Штраф за нелегальную установку

При первом нарушении за нелегальный фаркоп инспектор может вынести предупреждение. За последующее нарушение подразумевается штраф в размере 500 рублей согласно статье 12.5 часть 1 КоАП.

Фаркоп – это действительно нужная вещь, если подразумевается использование прицепа. При покупке важно обращать внимание на качество изделия, его соответствие стандартам и автомобилю. Нужно учитывать максимальный перевозимый вес груза, который он может выдержать. Также водитель должен иметь определенные сертификаты и документа на ТСУ, чтобы избежать возможного наказания.

Что такое фаркоп — назначение, виды, электрика, производство

Фаркоп авто – это специальный механизм, предназначенный для соединения авто со съемным прицепом. ТСУ установлено на большинстве автомобилей легкового типа. При необходимости прибор устанавливается отдельно, если конструкция машина не предусматривает наличие этого оборудования. Тягово-сцепные изделия автомобиля отличаются способами крепления, техническими характеристиками, и задачами.

Для чего нужен фаркоп

Фаркоп – тягово-прицепное оборудование, используемое для перевозки габаритных предметов без вреда для авто. С его помощью к машине присоединяется прицеп, снижая на нее нагрузку. Прибор позволяет использовать с легковыми автомобилем не только прицепы, но и трейлеры. В этом случае нужно учитывать технические характеристики машины и механизма ТСУ на предельные нагрузки.

Читать еще:  Уаз патриот 2017 отзывы владельцев все минусы

Дополнительно фаркоп нужен для буксировки других машины, снегоходов, катеров, при условии, что их вес не превышает три тонны. Этот прибор не является обязательным в конструкции каждого автомобиля. На некоторых авто он может вовсе быть не предусмотрен, по причине чего устанавливать его придется самостоятельно. В большинстве случаев он необходим людям, использующим машину для путешествия на большие расстояния или транспортировки габаритных грузов. Благодаря ТСУ не нужно хранить крюк в багажнике.

Фаркоп на машине нельзя использовать, если прицеп не присоединен. Это связано с повышенной опасностью, представляемую прибором при столкновении. Тягово-сцепной механизм оказывает негативное воздействие как для машины, на которой он установлен, так и для столкнувшегося с ним автомобиля. В некоторых странах действует официальный запрет на эксплуатацию авто с фаркопом без прицепа.

Виды и классификация

Фаркопы классифицируются в зависимости от способа монтажа. Тягово-сцепные механизмы бывают трех категорий:

  • Фиксированный. К этому виду относятся сварные приборы. Они являются частью конструкции бампера. Такие изделия – редкость. Обычно они устанавливаются отдельно на машины, конструкция которых не предусматривает применение ТСУ. Но такой универсальный фаркоп имеет способ крепления конструкции, не требующий подбора конкретной модели.
  • Съемный фаркоп. Изделия этой категории встречаются в большинстве случаев. При необходимости такой механизм можно снять. Они подходят людям, у которых не всегда есть необходимость использовать съемный прицеп. Представлено много типов механизмов этой категории. Выбор нужно осуществлять на основе модели авто.
  • Фланцевый. Эта категория известна также как условно-съемная. Крепление таких механизмов выполняется при помощи болтов, благодаря этому обеспечивается возможность выдерживать большие нагрузки. Зачем нужен фаркоп такого типа, не сложно догадаться. Для приборов, применяющий фланцевое соединение, предусмотрена специальная конструкция бампера, позволяющая их использовать в нужное время. Для конкретного автомобиля подойдет исключительно оригинальная модель тягово-сцепного механизма.

Виды фаркопов по типу шара, в зависимости от его способности выдерживать нагрузки:

  • «А» — категория для прицепов, перевозящих вес не более 150 килограмм;
  • «H» — более дешевый вариант, имеющий те же ограничения, что и предыдущая категория;
  • «F» — категория регулируемых в разные стороны фаркопов, используемых с прицепами, которые перевозят вес до 3,5 тонн;
  • «G» — категория регулируемых в одну сторону фаркопов, используемых с прицепами, которые перевозят вес до 3,5 тонн;
  • «V» — нерегулируемые по высоте механизмы, используемые с прицепами, которые перевозят вес до 2,5 тонн.

Каждый вид имеет плюсы и минусы. Фланцевый вид обладает высоким показателем прочности. Но его нельзя спрятать. Другие модели не регулируются по высоте шара фаркопа от земли, и стоят дороже. Для некоторых авто, таких как Лада Калина хэтчбэк потребуется ставить сварной прибор, или сверлить отверстия для креплений. Но в этом случае есть риск нанести вред автомобилю. Передний бампер не пострадает, но задний получит вред. Наиболее дорогой вариант – складной прибор.

Если тягово-сцепное изделие покупается отдельно, следует учитывать технические характеристики авто.

Неправильно подобранный прибор может не соответствовать необходимым задачам. В некоторых случаях возможен риск нанести вред машине.

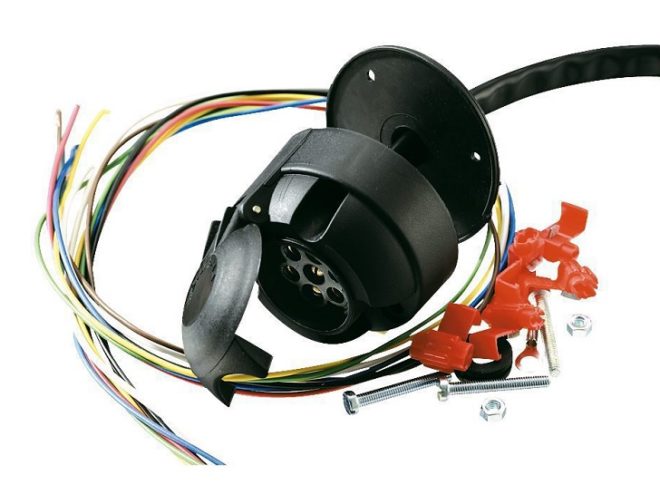

Что такое розетка для фаркопа

Розетка для фаркопа – система, от которой работают габаритные огни и поворотники. При помощи разъемов система прицепа связывается с проводкой авто. Эта связь дает возможность управлять прицепом из салона автомобиля.

Розетка подключается двумя способами:

  • Штатным. Предполагается использование специального разъема, предусмотренного конструкцией авто. Через него проходят сигналы, срабатывающие после присоединения сцепного приспособления. Эта система работает автоматически и подходит неопытным водителям.
  • Универсальным. Используется, если первый не работает. Он предполагает подключение проводов прицепа напрямую к проводке автомобиля. Устанавливающие провода имеют разные цвета, поэтому выполнить самостоятельно эту задачу не трудно.

Производство

Производство фаркопов выполняется на основе трехмерных моделей. После тестирования ТСУ запускается серийное изготовление. При производстве осуществляется применение лазерных станков, дробеструйной системы обработки и использование порошка из полиэстера.

Наиболее качественные тягово-сцепные изделия производятся в:

Среди российских производителей высоким качеством выделяются:

Самым дорогим вариантом является фаркоп, убираемый под бампер. Но такие механизмы имеются только на автомобилях американского производства. Конструкция бамперов и американских ТСУ предусматривает специальные крепления, обеспечивающие эту особенность.

Как выбрать подходящее устройство

Установка фаркопа на авто оказывает нагрузку вертикального и горизонтального типа. Приобретая тягово-сцепной механизм, нужно знать, какие нагрузки он может выдерживать. При выборе надо выяснить:

  • какой максимальный вес можно перевозить;
  • марка какого автомобиля будет использоваться;
  • какой вес имеет используемый прицеп;
  • какую комплектацию имеет авто;
  • тип покупаемого устройства.

Нагрузка должна быть ниже максимального показателя. Если она превысит допустимую норму, будет нанесен вред не только фаркопу, но и машине.

Риск такой ситуации наиболее опасен при движении, поскольку может повлечь аварию.

Наибольший вред в случае перегрузки получит кузовная часть после удара сзади. Регулируемая высота прицепа снижает нагрузку.

Американские ТСУ изделия бывают двух видов:

  • для моделей производства США, используемых на территории страны;
  • для моделей производства США, продаваемых в России и странах Европы.

На Российских машинах не рекомендуется использовать устройства первого типа. Эта правило распространяется даже на владельцев иномарок, которые были разработаны в США для российского покупателя и стран Европы. В большинстве случаев для таких машин предусматривается использование ТСУ американского производства, поскольку второй тип американских тягово-сцепных изделий найти непросто.

Читать еще:  Ультразвук от грызунов отзывы

Разница между американскими и отечественными моделями заключается в диаметре шаров. По этой причине могут возникнуть трудности при отсоединении прицепа.

Выбор подходящего фаркопа – достаточно сложная задачи при отсутствии должного опыта. Если купленный механизм не будет соответствовать нужным нормам, возможен риск возникновения целого ряда проблем. Поэтому выбор ТСУ лучше доверить специалистам.

Для чего нужен фаркоп на авто

Дата публикации: 04 августа 2016 .
Категория: Автотехника.

Владельцам пикапов и микроавтобусов не приходится думать о том, как перевозить крупногабаритные вещи, так как даже мебель можно без проблем транспортировать в салоне или багажнике такого АТС. Но что же делать тем, кто ездит на легковушке? Несомненно, можно установить дополнительный багажный отсек на крышу автомобиля, но иногда этого бывает недостаточно, либо груз отличается слишком большим весом. В этом случае лучшим выбором становится прицеп, который фиксируется благодаря специальному устройству – фаркопу.

Что такое фаркоп

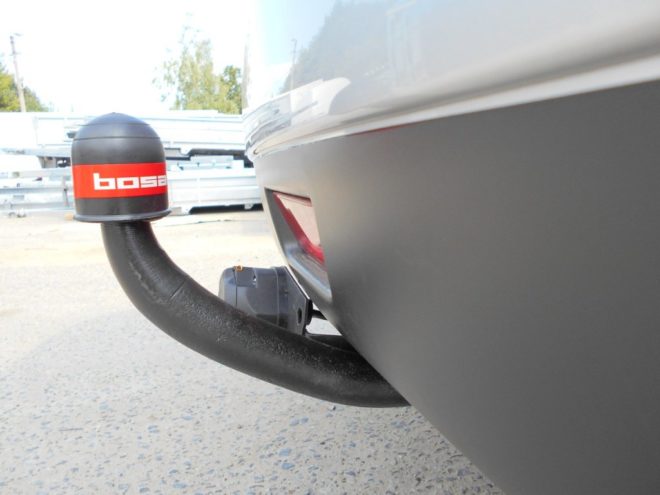

Фаркоп, фото которого представлено ниже, это специальное тягово-сцепное устройство (ТСУ), которое используется при буксировке легковых прицепов. Конструкция этого изделия отличается в зависимости от конкретного автомобиля, но она чаще всего включает в себя поперечину и шаровой узел. Первый элемент крепится к специальному отверстию в кузове или раме машины. Шаровой узел обычно закрепляется на балке.

Чаще всего фаркопы используются для буксировки различных прицепов, включая грузовые и жилые модели. Некоторые водители используют это приспособление чтобы защитить авто от удара сзади, предполагая что в случае ДТП фаркоп примет на себя основной удар. Однако это мнение ошибочно, ведь в случае такого происшествия, кузов повредится куда больше. Именно поэтому в большинстве стран использовать фаркоп без прицепа запрещено.

Полезно! Чтобы избежать неприятностей рекомендуется устанавливать съемный фаркоп.

Если говорить о типах тяговых устройств, то их отличают по многим параметрам, рассмотрим их подробнее.

Основные виды фаркопов

Выбирая фаркопы на иномарки или для отечественных авто, стоит учитывать отличия этих изделий.

По типу крепления тяговые изделия бывают:

  • Фиксированными. Это несъемные модели.
  • Съемными. Такие фаркопы почти нечем не отличаются от фиксированных, но их можно снимать в любое время. Некоторые модели пикапов-внедорожников комплектуются такими изделиями на заводе производителя.
  • Фланцевыми. Это приборы, крепящиеся на специальной площадке, на задней части авто, либо они фиксируются 2-4 болтами. Устройства этого типа также можно снимать при необходимости. Фланцевые модели используются для перевозки габаритных и тяжелых грузов.

Полезно! Фланцевые фаркопы подходят далеко не для каждого автомобиля, так как АТС должно быть оснащено специальной рамной конструкцией.

Также ТСУ отличаются по типу шара, который может быть одной из нескольких категорий:

  • Категория «А» встречается на автомобилях чаще всего. Шары этого типа быстро снимаются, для этого достаточно лишь открутить несколько болтов. Такие фаркопы отличаются надежностью и практичностью. Шар выдерживает нагрузку в 150 кг и перевозит прицепы весом до 1500 кг. Также такие ТСУ часто называют малыми тяговыми устройствами.
  • Шар типа «Н» не так надежен и стоит почти в два раза дешевле изделий категории «А». По весу такой фаркоп имеет такие же ограничения, как и в первом случае.
  • Категории «F» и «G» — это практически одинаковые устройства, которые отличаются по типу регулировки. Изделия «F» крепятся в двух положениях по отношению к основанию, благодаря чему вы можете без проблем менять уровень ТСУ. Шары типа «G» регулируются только в том случае, если конструкция крепления оснащена более чем 6 отверстиями для фиксации. Такие фаркопы также называются большими, так как они устанавливаются на большие внедорожники для перевозки груза весом до 3,5 тонн.
  • Шары категории «V» не регулируются по высоте, так как в них недостаточно необходимых отверстий. Грузоподъемность такого изделия составляет 2,5 тонны, поэтому устройства этого типа также называются средними ТСУ. Они чаще используются для внедорожников и кроссоверов.

Также сегодня встречаются комбинированные типы и шары BMA, которые легко снимаются. Однако их стоимость в разы выше. Самыми дорогими считаются фаркопы, которые убираются в бампер, но они подходят только для машин американского производства, в которых предусмотрены специальные крепления.

При выборе ТСУ следует обращать внимание на разъем устройства.

Что такое розетка для фаркопа

Если вы крепите на фаркоп прицеп, важно учитывать то, что на нем есть своя электрическая проводка, отвечающая за работу габаритных огней и поворотников, которые подключаются в бортовой системе машины. В свою очередь автомобиль оснащен своей проводкой, а специальный разъем для ТСУ или розетка для фаркопа позволяет связать машину и прицеп.

Чтобы произвести подключение правильно, необходимо соединить одноименные цепи, используя схему их разводки.

Розетка может быть подключена:

  • Штатно, то есть через специальный разъем на машине, в который выведены сигналы. Распиновку для такого подключения можно найти в руководстве АТС. В этом случае вам не придется производить манипуляции с электрикой, поэтому этот вариант считается лучшим.
  • Универсально. Такой метод применяется, когда нет возможности подключиться штатно. Например, если на машине нет сложной б/с, то электрику приходится подключать напрямую к существующим сигнальным цепям. Для этого проводка, идущая с разъема, соединяется с электрическими цепями, расположенными на задних фонарях.

Иногда разъемы на прицепе и машине не подходят друг другу, в этом случае используются специальные переходники.

В заключении

Безусловно, фаркоп – это полезное устройство, которое незаменимо для тех, кто любит путешествовать. Этот прибор, стоимостью от 2 000 рублей, позволит перевозить прицепы весом до 3 500 кг на большие расстояния, без вреда для кузова автомобиля.
