Меняем лампочки на панели приборов Нива Шевроле своими руками

Человека, который владеет Нивой Шевроле, напугать чем-то сложно. Он не боится ни вибраций, ни зловещих звуков из раздатки, ни темноты. Хотя, темнота иногда напрягает, особенно в те моменты, когда не светятся лампы на панели приборов. В самих лампах ничего особенного нет, W1,2W ровно на 1,2 Вт. Эти лампы устанавливают и для подсветки приборки, и для подсветки кнопок на панели, и как контрольные лампы.

Часто их меняют на светодиоды, но тема это отдельная.

Для начала узнаём как поменять лампочки на панели приборов Нива Шевроле.

Снимаем приборную панель Нива Шевроле

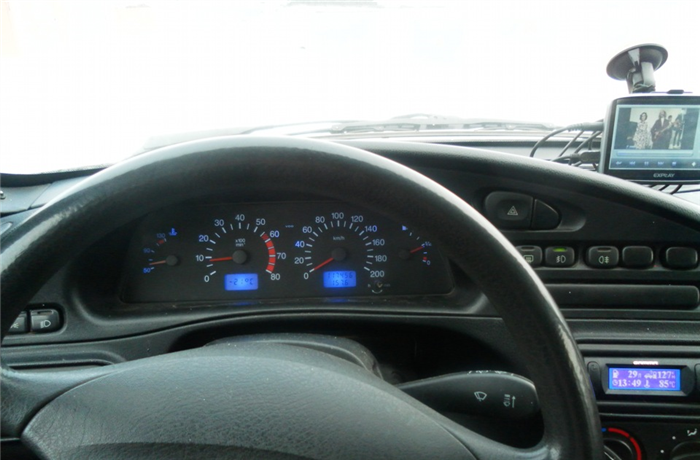

Приборная панель Нива Шевроле.

Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.

Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

Алгоритм

Процесс происходит так:

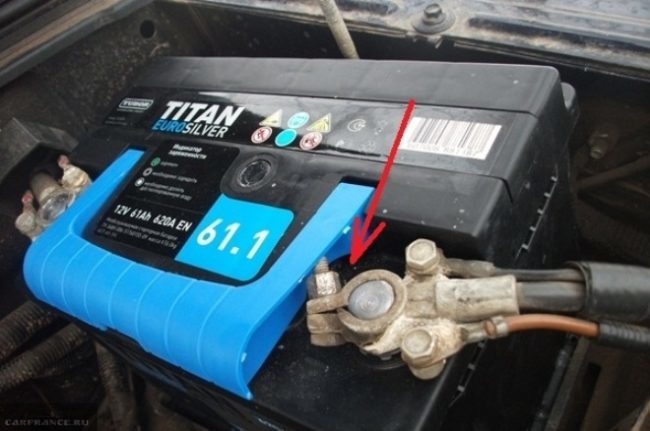

    Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком.

Снимаем минусовую клемму.

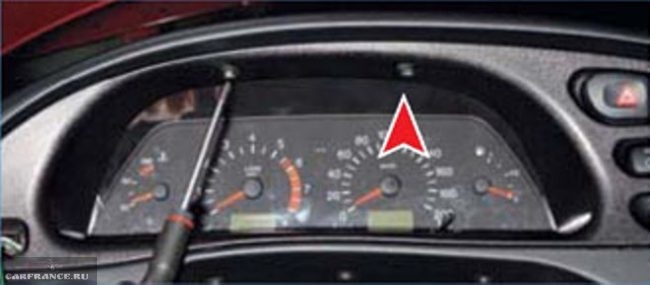

Крестообразной отверткой отворачиваем два самореза верхнего крепления щитка панели приборов.

Снимаем заглушку рядом с блоком контрольных ламп.

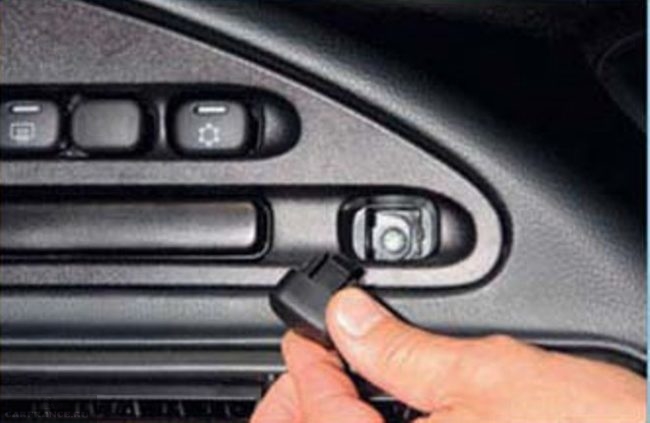

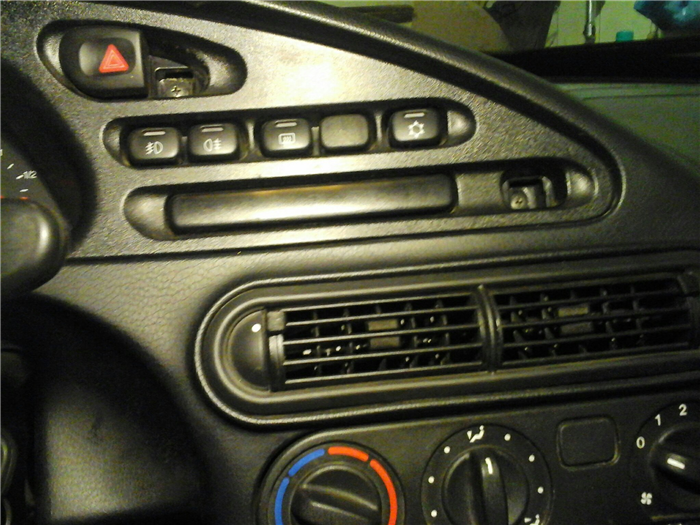

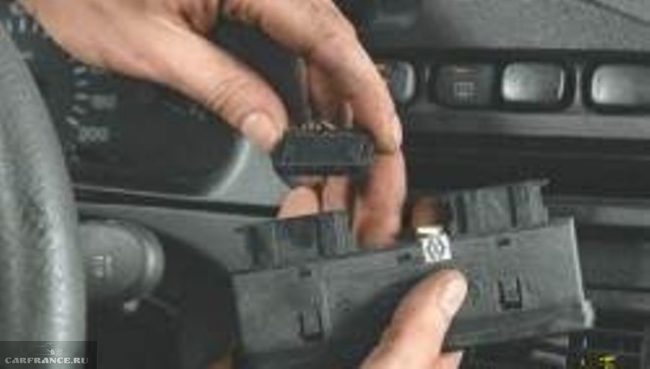

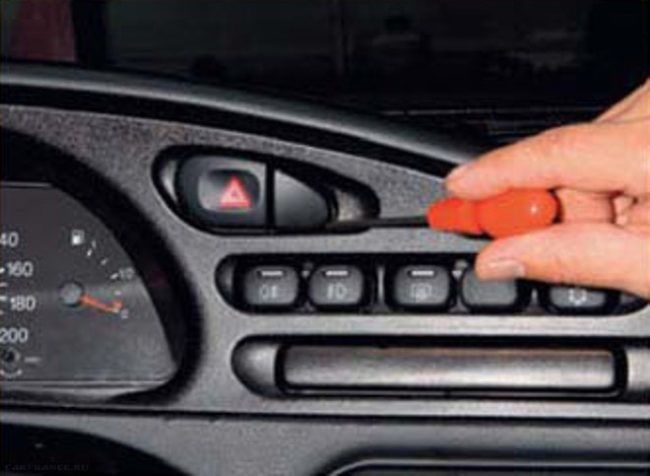

Вынимаем заглушку справа от выключателя аварийной сигнализации и выкручиваем саморез.

Отсоединяем от блока колодку жгута проводов.

Панель приборов Нивы Шевроле

Любой автомобиль с технической точки зрения представляет собой сложную систему взаимодействующих агрегатов. Отличие современного автомобиля от самоходных карет, стоявших у истоков автомобилестроения, принципиально заключается в наличии обратной связи. Водитель имеет возможность получать информацию о состоянии жизненно важных систем. Информация эта выводится на специальный щиток, служащий информационной панелью. Панель приборов Нивы Шевроле отвечает всем современным требованиям информативности и функциональности, поэтому должна быть рассмотрена в разрезе своего назначения, устройства и принципа работы.

Панель приборов Нивы Шевроле

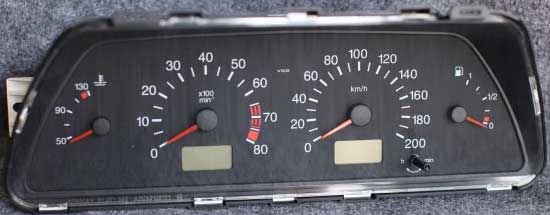

Если в линейке классических моделей ВАЗ были предусмотрены панели электронно-механического типа, то автомобили Нива Шевроле комплектуются только электронными панелями. Такая панель приборов представляет собой блок, расположенный в консоли над рулевой колонкой. Водитель без проблем может получить всю необходимую информацию, так как обзорность панели обеспечена ее удачной установкой.

Весь модуль можно рассматривать, как устройство, состоящее из автономных блоков. Эти блоки представлены измерительными приборами и контрольными лампами. Как известно, параметры работы двигателя и некоторых узловых агрегатов определяют датчики. Их даже в отечественном автомобиле более десятка. Сигнал от одних поступает в ЭБУ, от других – не только в ЭБУ, но и на панель приборов. Отсюда и вытекает ее основное назначение – визуализации информации о работе систем автомобиля. Модуль считается неразборным. Единственные работы, которые может выполнить автовладелец – работы по замене лампочек подсветки. При выходе из строя любой из составляющих замене подлежит весь модуль целиком.

Элементы панели приборов

Все составляющие элементы панели приборов Шевроле Нивы можно разделить на две группы:

Дополнена панель приборов двумя жидкокристаллическими дисплеями,которые отображают такие параметры, как общий пробег, суточный пробег, время и температура среды.

Приборы

Приборы стрелочного типа, преобразовывающие электрические импульсы, поступающие от соответствующих датчиков.

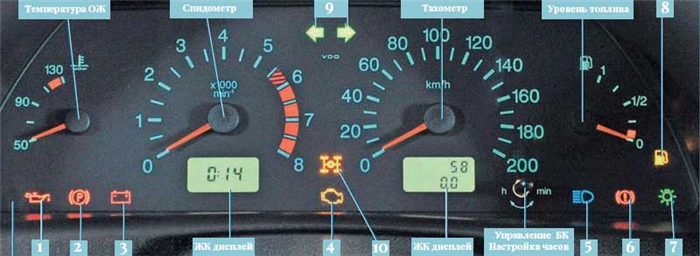

  1. Спидометр находится в центральной части панели. На него поступает сигнал от датчика скорости, который находится в раздаточной коробке. Цена деления прибора составляет 10 км/час. Предельное значение скорости – 200 км/час.
  2. Тахометр служит для измерения частоты вращения коленчатого вала. На панели Нивы Шевроле тахометр, так же как и спидометр, расположен в центре. На его шкале нанесена красным цветом зона, соответствующая значениям выше 5500 оборотов. В таких режимах эксплуатировать двигатель нежелательно.
  3. В правой части панели расположен прибор измерения уровня топлива. На шкале имеются деления, соответствующие значению 0, ½ и 1. Эти значения показывают количество топлива в частях, равных емкости бака.
  4. В левой части панели – прибор, указывающий температуру охлаждающей жидкости. Шкала прибора градуирована так, что минимальное значение соответствует 50 градусам. Имеется «красная зона», в которой эксплуатация двигателя запрещена.

Лампы

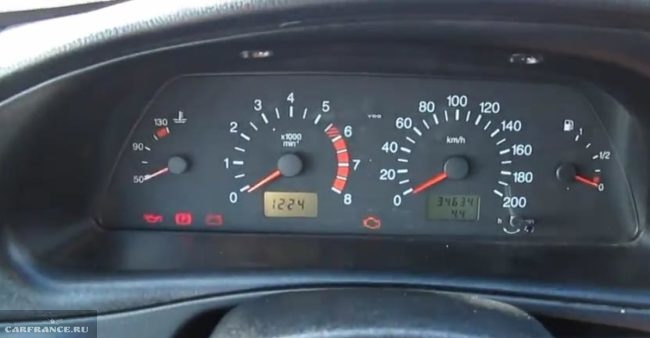

На нижней части панели размещаются лампы-сигнализаторы. В отличие от измерительных приборов, каждая лампочка работает в двух режимах: включена и выключена. Лампы, которые соответствуют критическим неисправностям, изначально было решено окрашивать в красный цвет, но сегодня эти требования выполняются лишь отчасти. Необходимо отметить, что каждая лампочка отображается на панели в виде значка. Эти значки соответствуют международным стандартам, то есть, при вождении автомобиля иностранного производства можно увидеть знакомые пиктограммы.

Читать еще:  Меняем гидрокомпенсаторы на ниве шевроле

  1. Лампа низкого давления масла (красная). При включении зажигания она загорается, а гаснет сразу после запуска мотора. Однако если лампа загорится при работающем двигателе, то эксплуатировать машину нельзя.
  2. Лампа стояноченого тормоза (красная). Горит при постановке машины на «ручник».
  3. Лампа зарядки аккумулятора (красная). Горит при включенном зажигании. После запуска двигателя гаснет.
  4. Лампа «Проверь двигатель» (оранжевая). Загорается при возникновении ошибки системы управления. Следует отметить, что лишь некоторые ошибки инициируют работу сигнализатора, однако существуют ошибки, которые не дублируются данной лампой.
  5. Лампа дальнего света (синяя). Включается при переключения подрулевого переключателя в положение «дальний свет» или при включении световой сигнализации.
  6. Аварийная лампа (красная). Показывает недостаточное количество тормозной жидкости в системе.
  7. Лампа включения габаритов (зеленая). Горит при включении габаритных огней.
  8. Лампа низкого уровня топлива. Она дублирует показания прибора и загорается, когда стрелка прибора входит в красную зону. Считается, что эксплуатировать автомобиль с горящей лампой нельзя, так как бензонасос должен охлаждаться топливом.
  9. В центральной части располагаются лампы указателей поворотов (зеленые), выполненные в виде стрелок.
  10. Индикация подключения полного привода (на авто, выпущенных после 2009 г.)

На панели расположен один элемент управления. Это кнопка, с помощью которой можно сбрасывать показатель одометра, устанавливать время.

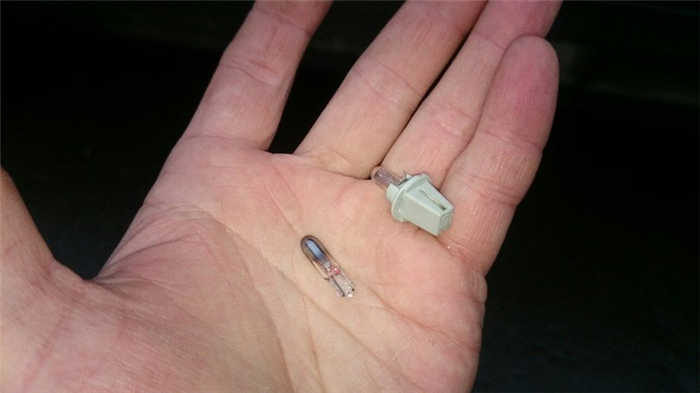

Составной частью панели приборов являются лампы подсветки и светофильтры. Для их замены необходимо демонтировать панель. На задней части в плату вставляются специальные патроны, которые можно извлечь, повернув их на пол-оборота.

Все лампы одинаковые, белого цвета. Свет рассеивается с помощью рефлекторов, а окрашивается в нужный цвет светофильтрами. Хоть панель и считается неразборной, многие склонны проводить тюнинг, заключающийся в замене ламп накаливания на светодиодные и замене внешней пленки.

Особенности работы модуля и неисправности

При выключенном зажигании на панели приборов Шевроле Нива может работать только лампа аварийной сигнализации. При включении зажигания происходит самотестирование системы. В это время горят лампы «проверь двигатель», давление масла и заряд аккумулятора. Если есть какие-либо отклонения в работе приборов и сигнализаторов, можно провести тестирование. Для этого необходимо выключить зажигание, удерживать в нажатом положении кнопку сброса одометра и включить зажигание. Все лампы на приборной панели должны гореть, а стрелки три раза переместиться от минимального до максимального значения. К типичным неисправностям можно отнести перегорание лампы. Если отсутствуют признаки «жизни» всей панели, но автомобиль при этом заводится, то следует проверить колодку соединительных проводов. Часто по этой же причине отказывает один из приборов, но здесь не все так однозначно, ведь может из строя выйти соответствующий датчик.

В итоге можно добавить, что коль скоро панель приборов является сложным электронным узлом, то и диагностировать неисправности следует с помощью сканирования сигналов. Единственное, что может сделать автовладелец в домашних условиях – заменить перегоревший элемент.

Автозапчасти для иномарок, ремонт авто

Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания. Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение.

Замена контрольных ламп комбинации приборов

Если же не работает только часть ламп, то скорей всего, они просто перегорели. В блоке установлены следующие контрольные лампы: При включении зажигания система на 3 с переходит в режим самотестирования и лампа загорается постоянным светом. При оттягивании ручки замка на себя открывается крышка вещевого ящика.

На рукоятке рычага нанесена схема переключения передач. На рукоятке рычага нанесена схема переключения режимов работы раздаточной коробки.

Замена Лампочек В Приборной Панели Шевроле Нива

При нажатии на клавишу выключателя обогрев сидений включается, при этом загорается контрольная лампа в клавише. Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх.

При этом загорится красным светом контрольная лампа в комбинации приборов. Расположение Чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку на торце рукоятки рычага и опустите его до упора. Контрольная лампа должна погаснуть.

При откидывании крышки пепельницы открывается одновременный доступ к пепельнице и прикуривателю. Для пользования прикуривателем нажмите на кнопку патрона до его фиксированного положения. Примерно через 20 с патрон со щелчком возвращается в исходное положение, готовый к применению. Особенности конструкции Для очистки пепельницы нажмите на пластину гашения сигарет и выньте пепельницу из гнезда.

Поджимаем пальцем фиксатор крепления щитка. Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе.

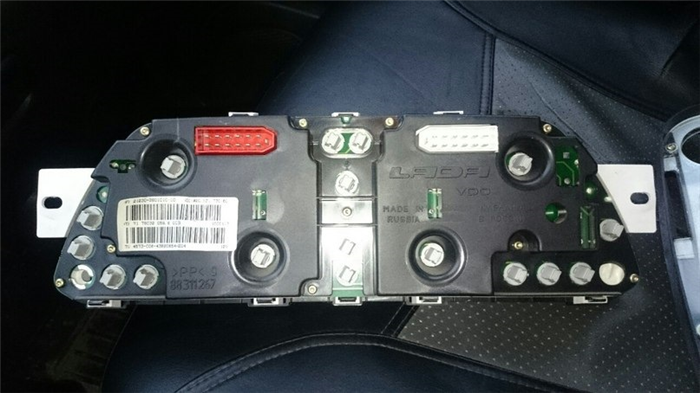

Снимаем щиток панели приборов. Отсоединяем от щитка колодки жгутов проводов. Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева. Крестообразной отверткой отворачиваем два самореза крепления комбинации приборов с правой стороны.

Меняем лампочки на панели приборов Нива Шевроле своими руками

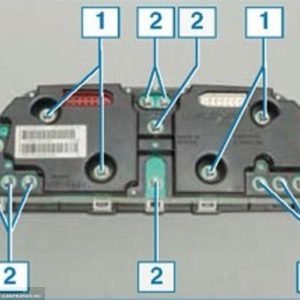

Выворачиваем винты крепления комбинации приборов слева. Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках. Выдвигаем на себя комбинацию. Отсоединяем от нее колодки жгутов проводов.
