Не горит задний стоп сигнал ваз 2115

Проблема ВАЗ-2115, не горят стоп сигналы

30 марта 2016, 10:40 #1

Вообщем такая проблема.

Ваз 2115, 2007 г.

Включая габариты, сзади вместе с ними горят стоп сигналы, не загорается только на спойлере.

При нажатии на тормоз реагирует только стоп сигнал на спойлере, он работает нормально.

Подскажите что делать?

Peugeot Expert
Mercedes-Benz Vito

30 марта 2016, 11:11 #2

Все по электросхеме смотреть.

Лада Веста
МТЗ-1221

30 марта 2016, 13:52 #3

проблема с массой на фонарях задних. повторитель работает правильно.

случайно лампочки не менял??

Коми АССР Ухтакарса

УАЗ Патриот Классик
Лада Гранта норма 106 коней

30 марта 2016, 15:42 #4

Контакты подожми на задних фонорях!

30 марта 2016, 15:45 #5

Flying, 30 марта 2016, 13:52, #3

проблема с массой на фонарях задних. повторитель работает правильно. случайно лампочки не менял??

Одну менял, но сейчас не вспомню после этого или нет

30 марта 2016, 15:46 #6

юрик 1984, 30 марта 2016, 15:42, #4

Контакты подожми на задних фонорях!

Как?) Подробнее можно?

Коми АССР Ухтакарса

УАЗ Патриот Классик
Лада Гранта норма 106 коней

30 марта 2016, 15:59 #8

Zohan_86rus, 30 марта 2016, 15:46, #6

Как?) Подробнее можно?

Берёшь задние крышки открываешь на задних фонорях! И где эти лампочки стоят, подожми контакт! Если бы реле было прогревшее, в салоне свет бы не горел и споллер бы не работал. Хотя не знаю, может где-то замкнуло Может и масса

Коми АССР Ухтакарса

УАЗ Патриот Классик
Лада Гранта норма 106 коней

30 марта 2016, 16:02 #9

Zohan_86rus, 30 марта 2016, 15:46, #6

Как?) Подробнее можно?

У меня было так, на споллере работало, на фонорях нет, контакты поджал и норм.

30 марта 2016, 16:05 #10

юрик 1984, 30 марта 2016, 16:02, #9

У меня было так, на споллере работало, на фонорях нет, контакты поджал и норм.

Так они горят, но при включенных габаритах, постоянно.

На педаль реагирует только на спойлере

Коми АССР Ухтакарса

УАЗ Патриот Классик
Лада Гранта норма 106 коней

30 марта 2016, 16:15 #12

юрик 1984, 30 марта 2016, 16:15, #11

Тут говорили про массу! Посмотри её

30 марта 2016, 16:57 #13

юрик 1984, 30 марта 2016, 16:15, #12

А где ее искать? Куда она у них цепляется?

30 марта 2016, 19:23 #14

юрик 1984, 30 марта 2016, 16:15, #12

Посмотрел, масса нормально.

Лада Веста
МТЗ-1221

30 марта 2016, 19:56 #15

ты лампочку говоришь менял.. а ты точно двухконтактную поставил?? и точно правильно ее установил??

30 марта 2016, 19:58 #16

Flying, 30 марта 2016, 19:56, #15

ты лампочку говоришь менял.. а ты точно двухконтактную поставил?? и точно правильно ее установил??

Не помню, завтра посмотрю, но менял то одну

31 марта 2016, 08:16 #17

Flying, 30 марта 2016, 19:56, #15

ты лампочку говоришь менял.. а ты точно двухконтактную поставил?? и точно правильно ее установил??

Посмотрел, лампочки в порядке

27 апреля 2016, 02:36 #18

лампы там на габаритах и стопах должны быть 2хнитковые 12v, мне так впарили на 24V , ломал долго голову что нити так неярко горят, перешаманил все вдоль и поперек, оказалось простое, заменить на нужный вольтаж (ну незаметил сразу), что касается стопа на спойлере, так он горит при нажатии на тормоз + ярче должны гореть 2лампы на габарите и стопе заднего фонаря, на плату приходят 4 провода, масса, от реле поворотов, на габариты, и стопы, вроде так, тестер в зубы и мерить, ну или простой прозвонкой с лампочкой

4 мая 2016, 09:16 #19

К электрикам надо ехать. Я с рук брал ваз 2109, там стопы с ближним светом сразу горели, на Кунцевском рынке парни помогли, сам сколько не бился, так и не понял в чем затык.

Почему не горят стоп-сигналы?

Световая индикация торможения – один из важнейших сигналов, обозначающих действий водителя. А поэтому откладывать ремонт, если не горят стоп-сигналы, нельзя ни в коем случае. Если вы заметили неисправность в пути и у вас нет возможности устранить причину поломки, включите аварийную сигнализацию и двигайтесь на небольшой скорости до ближайшего СТО или подходящего для ремонта своими руками места.

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Читать еще:  Замена задней панели ваз 2109

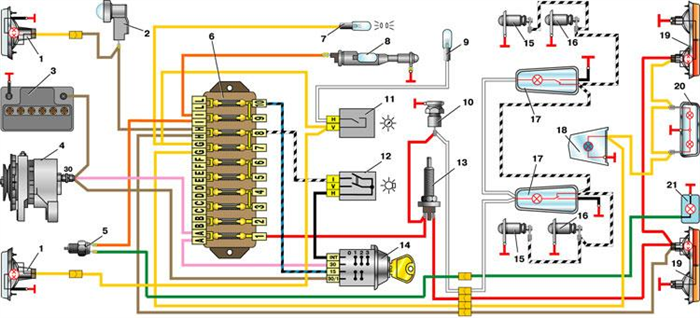

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

  • 6 – монтажный блок предохранителей;
  • 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
  • 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

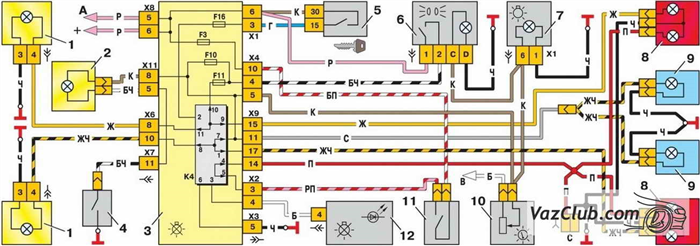

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

  • 3 – монтажный блок;
  • 8 – лампы габаритного света и стоп-сигналов;
  • 11 – концевик тормозных огней;
  • К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

  • перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
  • плохой контакт в местах разъемов;
  • перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
  • плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
  • повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
  • неисправность концевика стоп-сигналов, так называемой лягушки;
  • обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

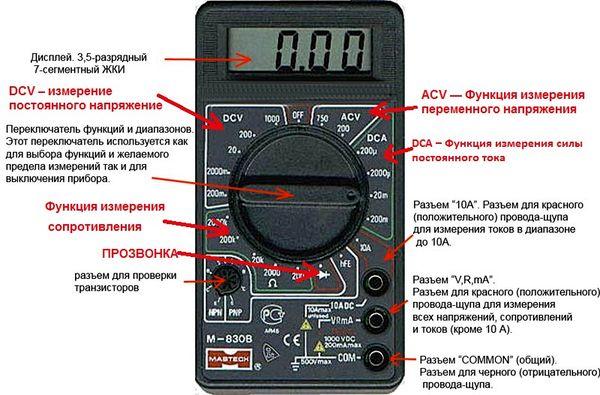

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

  • проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
  • при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
  • включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
  • проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
  • при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Не горит задний стоп сигнал ваз 2115

Всё, что связано с электроникой и где бежит ток: аккумуляторы, генераторы, реле, регулировка фар и т.п.

Не горят стоп сигналы Ваз 2115

Сообщение Alex-К717ТР » 13 окт 2011, 20:11

Читать еще:  Ваз 2110 богдан кондиционер

Сообщение Rustam9801 » 13 окт 2011, 20:23

Сообщение project72 » 13 окт 2011, 20:27

Сообщение Waldopwnz » 13 окт 2011, 20:40

Сообщение Беркут4044 » 13 окт 2011, 20:44

Сообщение ales » 13 окт 2011, 20:58

Не все, что красиво, есть правильно, но все что правильно — красиво

Если девушка, в рыбалке не опытная,решит сменить чулки прямо на рабочем месте,то это отрицательно скажется на уловах окружающих ее рыбаков.

Сообщение Alex-К717ТР » 13 окт 2011, 21:02

Сообщение ales » 13 окт 2011, 21:12

Alex-К717ТР ,
-посмотри приходит ли напруа на сами платы
-если нет то проверь приходит ли напруга на разъёмы в которые подключаются платы

для этого понадобиться либо лампа пробник либо тестер самый примитивный

потом уже поймешь на что грешить

Добавлено спустя 1 минуту 40 секунд:

да еще помощник нужен который на среднюю педальку давить будет

ну и банально массу на плафонах подтяни, но это на вряд ли не робили бы остальные лампы-думаю дело не в платах

Добавлено спустя 1 минуту 59 секунд:

можно лягушку проверить у педали это тоже не сложно

можно на автоваз на чекистов заехать за 200р там косяк точно найдут

Не все, что красиво, есть правильно, но все что правильно — красиво

Если девушка, в рыбалке не опытная,решит сменить чулки прямо на рабочем месте,то это отрицательно скажется на уловах окружающих ее рыбаков.

Сообщение Alex-К717ТР » 13 окт 2011, 21:24

Сообщение витос » 13 окт 2011, 21:48

Сообщение Alex-К717ТР » 13 окт 2011, 22:00

Сообщение витос » 13 окт 2011, 22:25

Сообщение ales » 13 окт 2011, 22:31

Не все, что красиво, есть правильно, но все что правильно — красиво

Если девушка, в рыбалке не опытная,решит сменить чулки прямо на рабочем месте,то это отрицательно скажется на уловах окружающих ее рыбаков.

Сообщение Waldopwnz » 13 окт 2011, 23:28

На иномарках ездят те у кого нету денег содержать ВАЗ

Люди делятся на две категории: Я и людишки.

Сообщение Alex-К717ТР » 13 окт 2011, 23:38

Сообщение BuHHu » 13 окт 2011, 23:41

Сообщение Waldopwnz » 14 окт 2011, 00:18

На иномарках ездят те у кого нету денег содержать ВАЗ

Люди делятся на две категории: Я и людишки.

Сообщение Romd » 14 окт 2011, 09:43

«Лягушка» не при чем, иначе бы на сплойере не горело

Масса на платы тоже есть, иначе габариты и поворотники не горели
Чтобы сразу четыре лампочки из-за платы не горели маловероятно, но не исключено

Alex-К717ТР, ты вот пишешь «не горят»

А что до этого было? Все четыре лампочки стопов горели, и тут разом все погасли, хотя ты никуда не лазил?

Судя по схеме неисправность в задней части, от разветвления красного провода на сплоейр и на задние фонари. Для начала проверь напряжение на контактах стопсигнала (красный провод) клеммы, которая подключается к плате у левого и у правого фонаря. Нужен, как уже писалось Мультимер (или простой тестер) и помощник

Почему не горят стоп сигналы: как быстро найти и устранить причину

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света . Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

  • Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
  • Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
  • Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
  • В гнезде, куда устанавливается лампочка стопа, окислились контакты;
  • Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Читать еще:  Задний жгут проводов ваз 2109

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

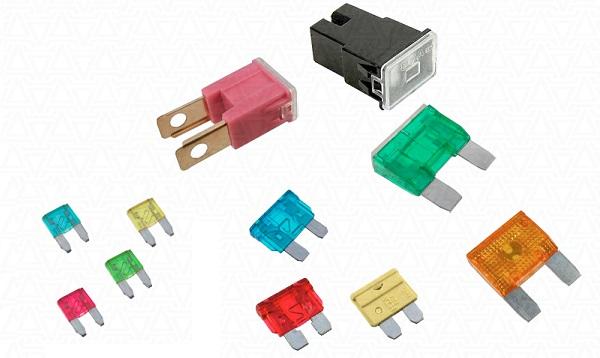

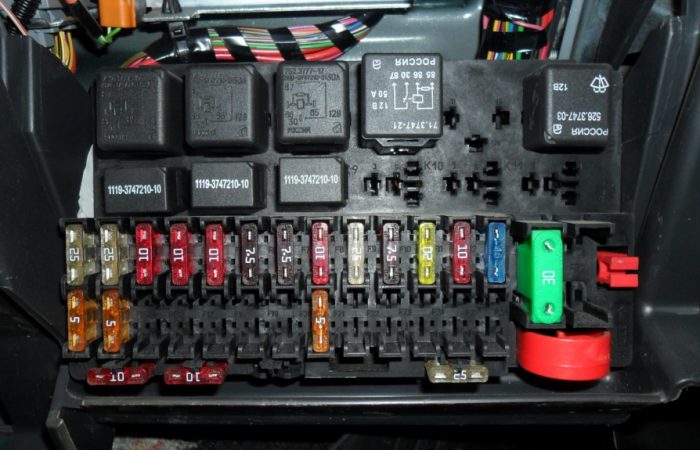

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

  • ВАЗ 2110;
  • ВАЗ 2107;
  • Тойота Рав 4;
  • Форд Фьюжн;
  • ВАЗ 2114;
  • ВАЗ 2115;
  • Форд Фокус;
  • Шевроле Лачетти;
  • Лада Гранта;
  • Хендай Акцент;
  • Рено Логан;
  • Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Если дело не в нем, продолжаем поиски дальше.

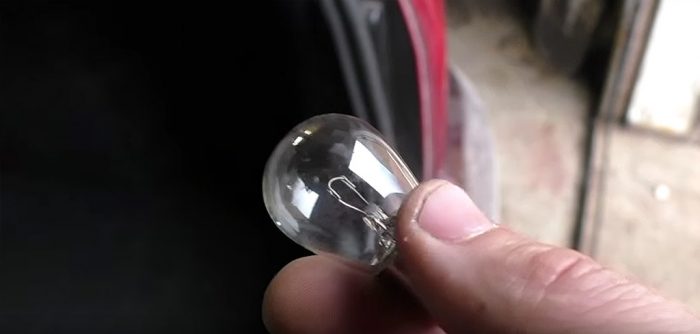

Тормозные лампы и их патроны

Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.

Но на разных марках и моделях процесс демонтажа может отличаться. Тут отталкивайтесь конкретно от своей машины, при необходимости ищите подсказку в руководстве по эксплуатации. Есть примеры машин, где до стоп-сигнала можно добраться вообще без демонтажа задней оптики. Перед вами пока стоит одна основная задача. Заключается она в получении физического доступа к неисправному устройству, лампе и патрону, в котором она находится. Пытаться определить неполадку на глаз может далеко не каждый. Тут лучше пойти иным путем.

Оптимальным решением будет использование новых аналогичных ламп вместо потенциально неисправных. Потому лампочку придется купить заранее и вкрутить ее. Если вам не удалось найти лампу аналогичного размера, используйте габарит или повторитель поворотных сигналов. Убедитесь сначала, что эти условные контрольки работают.

Когда после установки новых ламп все заработало, вы нашли причину. Можно уверенно покупать новые подходящие лампы для стопов, менять старые и собирать узел в обратной последовательности.

Крайне важно учесть одну особенность. Некоторые современные автомобили имеют такой принцип работы стоп-сигналов, при котором в момент выхода одного автомобильного стоп-сигнала из строя по той или иной причине, автоматически прекращает функционировать второй. То есть иногда проверка одной лампы не дает результат, поскольку фактически шансы 50 на 50 заменить именно сгоревшую лампу, а не ту, которая просто в тандеме отключилась.

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Есть 3 основные причины, почему лягушка или концевик может не работать:

  • окислились контакты;
  • появился нагар;
  • образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Спасибо всем за внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!
