Не работает переключатель температуры печки ваз 2110

Содержание

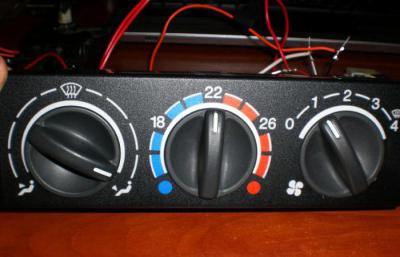

Решение проблем с нерегулируемым переключателем температуры отопителя ВАЗ-2110

Введение

Отопительные приспособления Волжской «десятки» достаточно часто перестают радовать своих владельцев именно в холодное время года, когда от их функционирования во многом зависит комфортабельность передвижения. Автомобилисты часто сталкиваются с проблемами, из-за которых отопитель начинает дуть только холодным или горячим воздухом, или, вообще, не регулируется температура печки ВАЗ-2110.

Ремонт регулятора отопителя

Печка отечественных автомобилей десятого семейства имеет несколько особенностей, дело в том, что кран, посредством которого открывается доступ к тосолу или антифризу, в радиаторе отсутствует. В свою очередь, управлением температуры воздушного потока руководит воздушная заслонка. Иными словами, тосол постоянно подаётся в радиатор отопителя.

Для того чтобы установить истинную причину неисправности, из-за которой не работает регулятор температуры печки ВАЗ-2110, в первую очередь следует демонтировать центральные сопла, а рукоятку направления воздушного потока расположить в крайнем левом положении. После подобной манипуляции следует проследить за поведением заслонки. Для этого нужно активизировать зажигание, изменить положение датчика температуры с самого слабого до самого мощного (с синей точки на красную). Если заслонка застыла в неподвижном положении и не желает даже сдвинуться с места, с большой долей вероятности автомобилист имеет дело с заклинившим малогабаритным моторедуктором заслонки печки. Если редуктор здесь ни при чём, то, возможно, разламывание посадочного гнезда устройства. Такая проблема часто преследует агрегаты, оснащённые пластиковыми заслонками.

Во время розыскных мероприятий, помогающих разобраться в том, почему регулятор печки ВАЗ-2110 перестал функционировать должным образом, на показания датчика температуры воздуха не стоит обращать внимание. Дело в том, что стоящая на минимуме или максимуме (в крайних положениях) рукоятка температуры не связана с данными этого датчика.

При отключении потолочного датчика, который регистрирует показания внутрисалонной температуры, блок автоматической системы управления печкой в обязательном порядке перейдёт в аварийный режим, вместе с тем произойдёт отключение авторегулировки. Из-за этого рукоятка температуры напрямую начнёт передавать на заслонку всю информацию. В этой ситуации, если заслонка нормально без усилий может быть переведена в максимальное значение, при этом из печки продолжает поступать холодный или слегка тёплый воздух, искать неисправность следует в радиаторе (возможно появление воздушной пробки).

Нельзя исключать того, что поломка может быть вызвана засорившимися трубками, которые часто забиваются герметиком и различными отложениями. Автомобилист должен проверить уровень охлаждающей жидкости в расширительном бачке, низкий уровень антифриза или тосола может свидетельствовать о том, что объёма вещества недостаточно для того, чтобы достать до отопителя. В случае неподвижности заслонки следует привести в действие редуктор, активировав зажигание и меняя положение рукоятки температуры с одного крайнего значения во второе. При этом необходимо постараться вручную «расшевелить» застрявшую заслонку.

Стоит отметить, что однажды вышедший из строя регулятор печки ВАЗ-2110, «порадовавший» автомобилиста своими клинами, в скором времени вновь даст о себе знать, если не уделить этому вопросу достаточно свободного времени. Однако, в противном случае, заработавшая заслонка может стать свидетельством того, что искать причину неисправности можно в направлении редуктора. Дело в том, что понадобиться тщательная проверка блока САУО.

Чтобы проверить наличие напряжения на моторчике редуктора, необходимо подсоединить тестер к клеммам, активировать зажигание. САУО будет работать только в случае включённого зажигания. Если рукоятка температуры будет переводиться в крайнее положение, автомобилист сможет заметить кратковременное управляющее напряжение (10 В).

Вместе с этим будет изменена полярность управляющего напряжения. Отсутствие напряжения говорит о неисправном контроллере САУО. Если автовладелец собирается самостоятельно регулировать устройство, следует помнить о том, что нельзя замыкать контакты и подавать на них напряжение. Если поступить иначе, с большой долей вероятности выйдет из строя операционный усилитель системы автоматического регулирования, который может действовать только при силе тока в 1 А, ввиду чего кроме существующей неисправности понадобиться ремонт или замена самого блока. Блоки старого образца зависят друг от друга, что сильно отличает их от блока нового образца, не имеющего буквы А, но обладающего пятью положениями скорости.

Ремонт регулятора печки ВАЗ-2110 может понадобиться в том случае, если печка способна функционировать исключительно в крайних положениях. Проблема подобного рода чаще всего возникает в случае, когда редуктор работает в обычном режиме, а вал проворачивается. Автомобилисту придётся подвергнуть тщательному исследованию датчик, отвечающий за местоположение заслонки. Меняя положение рукоятки температуры, автовладелец должен заметить смену сопротивлений между контактами. Полученные значения будут напрямую зависеть от типа установленного в транспортном средстве блока автоматического управления.

Отсутствующее сопротивление и проворачивающийся вал редуктора свидетельствует о неисправности датчика местоположения заслонки. В этой ситуации сломанное приспособление следует подвергнуть немедленной замене, установив новый редуктор. Если все вышеуказанные действия будут выполнены правильно и контроллер управляющего блока начнёт нормально функционировать, то моторедуктор сможет получать своё управляющее напряжение. Однако, это не даёт гарантии того, что заслонка начнёт самостоятельно менять положение.

Читать еще:  Ваз 21099 разболтовка дисков

Если владельца отечественного волжского авто интересует как снять регулятор печки на ВАЗ-2110, то он должен первостепенно демонтировать прежние дворники, избавиться от всех шурупов, нескольких гаек, расположенных по бокам, и после этого приступить к выводу хрупкого зацепа, находящегося в отверстии кузова. Все эти манипуляции позволят легко и быстро снять жабо. Чтобы впоследствии облегчить процесс демонтажа этого элемента, необходимо разрезать трубку, посредством которой проходит омывайка, и вставить в отверстие небольшую пластиковую детальку (подойдёт кусок трубки, снятый с баллона с монтажной пеной). Затем стоит приступить к редуктору, который находится на корпусе печки, с левой стороны от вакуумника. Чтобы произвести его демонтаж, нет необходимости снимать всё отопительное устройство. Чтобы убрать редуктор, который держится всего на трёх шурупах, следует открутить крепёжные детали самой короткой или самой длинной отвёрткой.

Дело в том, что использование длинной отвёртки поспособствует её размещению над вакуумником, в то время как короткая отвёртка, выкрутив шурупы, позволит валу редуктора выйти из гнезда, в это время заслонка примет нижнее крайнее положение (холодно).

Чтобы произвести подобный ремонт отопителя ВАЗ-2110, придётся разобрать редуктор. Посредством тонкой отвёртки можно освободить зацепы, в то же время более толстый инструмент поможет расщепить замкнутые половинки. В разъёме силового агрегата следует расположить провода с питанием, идущие от управляющего блочка. Затем необходимо проверить устройство на наличие совершённых оборотов. Вне зависимости от результата придётся разобрать небольшой микродвижок, предварительно отогнув опрессованный бортик. Производя ремонт регулятора печки ВАЗ-2110, необходимо следить за полярностью разбираемого устройства, отметить положение крышечки относительно его корпуса. Вышедший из строя агрегат, вероятнее всего, нуждается в нахождении обрыва, а работоспособный — в смазке.

Обработать смазочным веществом необходимо валы и шестерёнки. Для этого можно воспользоваться силиконовой смазкой, которая не способна взаимодействовать с пластмассовыми изделиями и может охватить огромный диапазон температур. После этого нужно приступить к сбору и опрессовке мотора, учитывая сделанные пометки.

Если всё сделать правильно, то, после подключения к редуктору разъёмов и установки устройств на своё место, вал должен начать поворачиваться. До установки редуктора крайне важно расположить вал в гнезде заслонки, так как без этого элемента конструкции она падает, действия следует производить в положении «холодно».

Регулировка температуры печки ВАЗ-2110 часто доставляет обладателям отечественного авто много проблем, это связано с тем, что в крайних положениях заслонка слишком близко прилегает к краям, что провоцирует поворот вала на снятом агрегате на несколько больший градус. Иными словами, перед инсталляцией редуктора на прежнее место, следует расположить вал ближе к положению «тепло». Чтобы осуществить эту процедуру, необходимо при бездействующем зажигании расположить регулятор в положении «горячо», потом на мгновение активизировать зажигание. Забравшись вглубь, под жабо, необходимо убедиться во вхождении вала и возможности создать крепления для редуктора. Если есть нужда, можно несколько раз повернуть вал мгновенными включениями зажигания.

Если автомобилист перестарался, придётся расположить вал в значении «холодно» и повторить все вышеописанные манипуляции с зажиганием. Установку жабо следует производить только тогда, когда всё будет исправно работать.

Заключение

Чтобы понять из-за чего не работает регулятор температуры печки ВАЗ-2110, нужно тщательно разобраться в блоке СУАО и иных компонентах отопителя. Только выявив истинную причину неисправности, можно будет забыть обо всех существующих неполадках, вызывающих дискомфорт при движении транспортного средства.

5 причин почему не работает печка ВАЗ 2110

Зачастую о не работающей печка мы узнаём с приходом холодов (это могут быть как механические так и электронные поломки).

Чтобы разобраться с основными неисправностями для начала предстоит изучить устройство системы отопления Лады «десятого поколения» и сам принцип работы печки.

Мы выделили пять основных причин почему печка не работает на ВАЗ 2110:

  1. Не регулируется температура или печка работает на одной скорости;
  2. Не работают заслонки распределяющие потоки воздуха;
  3. Выходит из строя салонный датчик температуры (монтирован на потолке);
  4. Неисправность контроллера САУО;
  5. Течь тосола с радиатора печки.

В следствии нехитрой диагностики и проверке этих узлов приступаем к ремонту отопителя.

Как проверить датчик температуры воздуха в салоне?

Для проверки не вышел ли из строя датчик температуры воздуха на потолке стоит достать его концы и подать напряжение 1,2 В на клеммы плюса и минуса. При этом если выставить ручки контроллера системы автоматического управления отопителем в положениях «MIN» и «MAX» в соответствующих точках (синяя и красная), то вентилятор вращаться не должен. Также при рабочем САУО можно попробовать отключить датчик воздуха салона при этом должен переставать работать режим «А» скорости вентилятора.

Как проверить исправность контроллера САУО

Для проверки САУО потребуется мультиметр чтобы замерить напряжение на розовом и коричневом проводах (при этом включаем зажигание и крутим ручку температуры). В зависимости от того какой именно контролер установлен на авто напряжение меняется по-разному. На автомобилях до 2001 года устанавливался контроллер управления отопителем 1303.3854 его напряжение в положении «min» снижается через 13±5 секунд, а на отметке «max» подается постоянно. Таким образом когда напряжение блока САУО на выходе не меняется – он не рабочий. На автомобили после 2003 г. устанавливался блок 1323.3854 и печка 2111-8101012.

Когда барахлит контроллер то могут не работать заслонки, но дабы диагностировать другие причины неисправности печки ВАЗ 2110-12 придется разбирать отопитель.

Проверка заслонок системы отопителя ВАЗ 2110

Система печка имеет 2 заслонки. Верхней регулируется забор холодного воздуха, а нижней поступление горячего от радиатора отопителя. И когда ломается приводной механизм или сама заслонка то печка может слабо греть, вовсе не греть либо сильно жарить.

Поломки заслонки печки могут быть разного характера во-первых часто закусывает заслонку или она клинит, а во-вторых выходит из строя привод заслонки (микромоторедуктор). В некоторых случаях заслонку перекашивает или клинит через ржавчину так как бывает два вида заслонок: старого и нового образца, старые пластиковые с уплотнительным поролоном, а нового – металлические с уплотнителем из резины. Поэтому если не слышно как заслонка движется, то можно пошевелить её рукой, сняв дефлектор в центральной панели. Болезнь металлических что они часто клинят от ржавчины, а пластиковые перекашивает от воздействия горячего воздуха. Так что если например в переднее стекло ВАЗ 2110 дует теплым, а по бокам и в ноги дует горячим воздухом, то скорее всего заслонка не полностью перекрыла забор воздуха с улицы. А когда заслонки не движутся вовсе, то нужно проверить микродектор – приводной механизм заслонки.

Читать еще:  Как снять подшипник первичного вала ваз 2107

Как проверить микроредуктор заслонки отопителя?

Для проверки привода заслонок потребуется омметр для измерения. У старых контроллерах САУО, сопротивления в минимальном положении синей точки, должно быть от 800 до 1200 Ом, а в контроллерах нового образца — 3,5-5 кОм. Чтобы проверить нужно будет сначала установить градусы на минимуме, подождать 15 сек. Отсоединить разъем контроллера и на запущенном двигателе замерить сопротивление между контактами Х1.4 и Х1.1.

На максимальной температуре (красная точка левой ручки) мультиметр должен показывать 3,2-5 кОм если старые контроллеры и 1,2-1,6 кОм если стоит новый контроллер (1323.3854). При отсутствии сопротивления или если оно не изменяется сообщает о том, что датчик положения вала микроредуктора неисправен (стираются дорожки) или же просто вышел из строя сам САУО и на микроредуктор не идет напряжение.

Для замены микродектора, проверке вентилятора или ремонту радиатора отопителя придется разбирать печку.

Почему вентилятор печки работает на одной скорости?

Без разбора можно узнать причину, почему печка ВАЗ 2110-12 работает только в 3-м режиме или только в первых двух. Так как, если случилась такая проблема, то нужно искать место расположения резистора сопротивления — в первых двух режимах вентилятор работает через резистор, а в третьем напрямую. И того, получается, что может быть или резистор сгоревший, или же на переключателе положений стерлись дорожки, так же как и на регуляторе температуры.

Проверка резистора сопротивления

Резистор печки имеет 2 спирали, сопротивление 1-й 0,23 Ом, а 2-й составляет 0,82 Ом. Когда задействованы обе, то электродвигатель отопителя работает на первой скорости, если же резистор работает на первой спирали, то включается 2-я скорость. На третьей, максимальной скорости вентилятора, когда резистор не задействован При включении электродвигателя без резистора, ротор вентилятора вращается с максимальной 3-й скоростью.

Кроме выше перечисленных неисправностей также печка может не работать по причине малого уровня антифриза, завоздушивание системы охлаждения, нерабочему термостату или помпе.

Блок управления печкой ВАЗ 2110. Основные неисправности печки ВАЗ 2110 и их устранение

Отопительные системы в автомобилях зачастую выходят из строя именно зимой. В этот период печка эксплуатируется значительно чаще, а значит, проявляются все слабые стороны этого устройства. Часто выходит из строя блок управления печкой ВАЗ-2110, а также другие элементы системы. Сегодня мы уделим этому узлу отдельное внимание.

Конструкция отопительной системы ВАЗ-2110

Она включает в себя три основных узла. Это блок управления печкой ВАЗ-2110, система воздуховодов, отопительный блок. Печка управляется посредством электронного блока. Он состоит из ручек, при помощи которых водитель выставляет необходимую температуру и интенсивность работы вентилятора.

Еще один важный узел системы отопления – это воздуховоды. Они проходят непосредственно от самой печки, а у каждого канала своя отдельная функция. Так, центральные каналы предназначены для вентиляции салона.

Воздухораспределитель ответственен за подачу в салон прохладного воздуха для вентиляции или теплого – для отопления. Два других воздуховода предназначены для обогрева салона на заднем ряду. Остальные тоже предназначены для вентиляции. Два боковых канала обогревают зеркала и частично салон. Для обогрева ног водителя используются отдельные сопла.

Блок, ответственный за температуру

Центральный узел в системе печки – это отопительный блок. Главная его функция – непосредственно нагрев салона. Устроен этот блок следующим образом. Электрический двигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов. Также имеется радиатор отопителя. На современных системах нового поколения теплообменники не оснащаются краном.

Типичные неисправности

Летом очень сложно обнаружить проблемы в работе печки. Она по своему назначению практически не используется. Когда приходит зима, вопрос эффективности отопительной системы более актуален. Рассмотрим типичные неисправности, с которыми чаще всего сталкиваются владельцы ВАЗ-2110. В случае серьезных проблем эффективным решением может быть только замена печки ВАЗ-2110.

Недостаток охлаждающей жидкости

Если механизм работает недостаточно эффективно, первым делом проверяют количество охлаждающей жидкости.

Модернизация заслонки на ВАЗ-2110

Неисправности с работой заслонки часто приводят к тому, что салон обогревается очень плохо и медленно. Виной всему блок управления печкой ВАЗ-2110. В контроллере возникают сбои. Устройство не подает команду на выдвижение заслонки. В этом случае рекомендуется проверить датчик температуры. Ручку контроллера устанавливают в крайнее положение и затем несколько раз выкручивают из левого положения в правое. Температуру воздушных потоков необходимо проверять рукой. Таким способом проверяется рабочее состояние датчика в одном из крайних положений ручки. Если поток воздуха меняет температуру при крайнем положении ручки, тогда датчик необходимо заменить. Если нагрев не меняется, причину ищут в других местах.

Проблемы с работой вентилятора

Об этом сообщит шум или сильный визг в процессе движения авто. Сначала нужно выяснить, в чем причина поломки вентилятора. В некоторых случаях отпадает нижняя часть на корпусе отопителя. Тогда на место устанавливают крючки, которые служат креплением.

Если печка не работает на первой скорости

Каждая скорость вентилятора (кроме последней) подсоединена через отдельный резистор отопителя.

Не работает третья скорость

Если третья скорость вентилятора последняя (такое есть на старых блоках), то она подключена без резистора. Неполадки могут заключаться в контактах САУО. Ниже мы поговорим более подробно о нем.

Читать еще:  Рулевое управление ваз нива

Замена САУО

Ремонту блоки управления не подлежат – их просто меняют на новые. Но прежде нужно убедиться, что причина именно в этом механизме. Вместо сломанного устанавливают исправный блок управления. Цена его составляет около 1500 рублей. Демонтируется элемент очень просто: достаточно снять кнопки, установленные рядом. И затем уже можно вытащить устройство. Ручки выставляются в нулевые положения и затем снимаются.

Настройка температуры воздуха из отопителя

Выставить нужную температуру в салоне можно при помощи регулировочной ручки. Но для более точного результата и настройки в блоке имеется специальный винт. Для проверки точности регулировки температуры, закрывают все двери и окна. Размещают контрольный термометр в районе датчика.

Итак, мы выяснили, почему не работает печка и как решить эту проблему.

Основные проблемы из-за которых не работает печка в ВАЗ 2110

Как только приходят первые холода некоторые из водителей сталкиваются с неработающей печкой в своем ВАЗ 2110. Причины могут быть разные, неисправности в механике, так и в электронике.

Чтобы выяснить причины поломки и устранить проблему, в первую очередь следует изучить систему обогрева Лады и суть работы печки.

По ходу работы механикам удалось выделить ряд самых распространенных причин неработающей печки на ВАЗ 2110:

  • обогреватель работает в одном температурном режиме с определенной скоростью или температура вообще не регулируется;
  • затворки, отвечающих за распределение и затем воздуха не работают;
  • поломка заслонного датчика температуры (находится на потолке автомобиля);
  • поломка контроллера САУО;
  • утечка из радиатора печки тосола.

После того как диагностика всех вышеупомянутых пунктов осуществлена и установлена причина поломки печки, можно приступить непосредственно к ремонту.

Проверка датчика температуры в затворке автомобиля

Для убеждения, что температурный датчик воздуха на потолке исправный следует взять его и пропустить ток 1,3 В через клеммы плюс и минус. Когда вы выставите ручки контролирующие системы автоуправления печкой на максимальных и минимальных значениях в определённых положениях, вентилятор в таком случае не крутится. Если работает САУО, то деактивируйте датчик воздуха затвора, при таком раскладе перестает работать режим мощности вентилятора.

Проверка работы САУО

Для диагностики этой системы нужно иметь мультиметр, чтобы можно было измерить ток на розовом и коричневом проводах. Напряжение может иметь разные значения, это зависит от того, какой именно контроллер встроен в авто.

Например, в автомобилях старого выпуска — до 2002 года установлены контроллеры управления отопитель 1303.3854, в таком случае напряжение в минимальном положении меняется примерно за 14 секунд, а при максимальном значении подается стабильно. Поэтому если напряжение блока САУО на выходе имеет постоянное значение — он неисправен. На более новых автомобилях с 2003 года выпуска встроенный блок 1323.3854, и печка 2111-8101012.

Когда обнаружили неисправности в контроллере, то могут быть неисправными заслонки. Чтобы определить и другие причины поломки печки автомобиля 2110-12, скорее всего нужно будет разобрать отопитель.

Диагностика затворок системы отопителя ВАЗ 21I0

В печке ВАЗ 2110 есть две затворки. Через одну осуществляется поглощения холодного воздуха, а через другую — подача горячего.

При неисправности проводного механизма можно столкнуться с такими недостатками как:

  • плохо греет печка,
  • поток горячего воздуха вообще отсутствует,
  • высокая температура подачи воздуха,
  • не регулируется температура.

Затворкики могут иметь поломки различного рода:

  • Бывает, что заслонку закусывает или она глючит, также может выйти из строя микромоторедуктор.
  • Также заслонка может перестать функционировать из-за ржавчины, ведь существует два типа заслонок.

Есть старые и современные образцы затворок,

  1. старые — изготовлены из пластика и уплотнённые поролоном,
  2. а современные – из метала с уплотнением из резины.

Если вы не слышите, работу заслонки, то попробуйте пошевелить ее, предварительно сняв дефлектор.

Недостатком заслонок из метала в том, что поломки часто возникают из-за ржавчины, а пластмассовые имеют свойство деформироваться из-за подачу горячего воздуха.

В том случае, когда затворки вообще не подвижны, сделайте диагностику микродектора.

Проверка микроредуктора затворки печки

Чтобы проверить привод затворки, имейте при себе омметр. В контроллерах САУО старого образца сопротивление при минимальном значении синей тоски должен иметь значение от 850 до 1250 Ом, в современных — 3,4-5,6 кОм. Если хотите осуществить проверку нужно установить отметку температуры подачи воздуха на минимальное значение, выдержать около 20 секунд. Отключите разъем контроллера и при работающем моторе измерьте разницу сопротивления в контактах ХI.4 и ХI.1.

При максимальном значении температуры в старых контроллерах мультиметр показывает сопротивление величиной от 3,1 до 5 кОм, новых — 1,3-1,5 к Ом. Если сопротивление не меняет показания или он вообще отсутствует, это будет свидетельствовать о неисправности датчика расположения вала микроредуктора, что связано со стиранием дорожек, или с неисправностью самого САУО в результате чего на микроредуктор не идет ток.

Для того чтобы заменить микроредуктор нужно разбирать печку.

Причина сбоя в работе вентилятора печки (работа в одном режиме)

Узнать причину работы печки в ваз 21I0 только в третьем положении или исключительно в первом и втором можно без разборки. Если возникла такая проблема, то найдите положение резистора сопротивления. В первом и втором режиме вентилятор функционирует с помощью резистора, а в третьем — напрямую. Отсюда и ответ, что причиной может быть либо в сгоревшем резисторе, или стёрлись дорожки в переключателе скоростей, так как на регуляторе температуры.

Проверка резистора сопротивления

У резистора печки есть две спирали с разным сопротивлением, в первой — 0,24 Ом, второй — 0,81 Ом. В случае если эти две спирали задействованы одновременно, то электромотор печки работает в первом температурном режиме, а если только на первой спирали — работает вторая скорость.

Если электродвигатель включен без помощи резистора, то ротор вентилятора функционирует на третьей позиции – самой мощной.
