Новый генератор на ваз 2114

Содержание

Генератор ВАЗ 2114 и ВАЗ 2115

Серийные модели ВАЗ 2114 и ВАЗ 2115 оснащены генераторами отечественного и зарубежного производства, а именно: российские КЗАТЕ и немецкие БОШ.

Многие автолюбители предпочитали выбирать машину с предустановленной ГУ немецкого типа, так как срок эксплуатации последней на 30 – 45 тыс. дольше отечественной.

Процесс ремонта, профилактики своими руками генератора на ВАЗ 2114, ВАЗ 2115 не сложный, но требует начальных знаний в сфере обслуживания транспортного средства. В случае возникновения сложностей обращайтесь за консультацией к специалистам СТО.

Какой генератор установлен на ВАЗ 2114 и ВАЗ 2115

Штатный источник выработки переменного тока имеет следующие характеристики:

Оригиналы, аналоги, цены, артикулы

Принцип работы источника электрической энергии

В корпусе ГУ установлены катушки в количестве 8 штук. Материал медь, способ соединения – «звезда». Ротор – это стальной вал, на тыльной поверхности которого напрессованы магнитопроводы, между которыми установлена обмотка.

К кольцам вала припаяны провода обмотки возбуждения, медно-графитовые щетки. После активации зажигания ток от аккумуляторной батареи проходит сквозь щетки, обмотку, образуя магнитное поле.

Таким образом, приводится в движение ротор, а переменный ток через катушки преобразуется в постоянный.

С тыльной стороны ГУ имеется два вывода с обозначением «+» и «–». Соответственно, клеммы с указанной полярностью подключаются к аккумулятору.

Для вращения ГУ нужен АКБ. Когда фактическое напряжение при работе агрегата будет выше напряжения батареи, генератор начнет раздавать питание потребителям батареи. Благодаря этому, сила тока бортовой сети поддерживается в заданном диапазоне.

Характерные причины выхода из строя ГУ на ВАЗ 2114 (2115)

  • недостаточное натяжение ремня приводных механизмов;
  • загрязнение контактов на кольцах;
  • механическое повреждение блока выпрямителей;
  • чрезмерный износ щеток;
  • заклинивание (зависание) щеток;
  • короткое замыкание в обмотке;
  • обрыв цепи питания;
  • неисправен регулятор напряжения;
  • износ роликового подшипника;
  • ослаблена фиксация шкива;
  • повреждены лопасти вентилятора.

Способы устранения поломок генератора ВАЗ 2114 (2115)

  • проведение профилактических мероприятий;
  • замена ГУ в сборе (комплексно);
  • натяжение ремня приводных механизмов;
  • центрирование лопастей вентилятора;
  • установка новых щеток;
  • замена выпрямительного моста;
  • профилактика регулятора напряжения;
  • вставка нового роликового подшипника;
  • замена предохранителя в монтажном блоке.

Типичные признаки неисправности ГУ на ВАЗ 2114 (2115)

  • периодически (систематически) мигает лампа заряда аккумуляторной батареи на приборной панели;
  • индикация перезарядки АКБ, ГУ не дает зарядку на аккумулятор;
  • тусклый свет фар;
  • ослабленное звучание клаксона, так как мало тока, причина в низком вольтаже;
  • появление сторонних шумов при работающем источнике питания.

Схема электрической цепи

Ниже представлена схема электрической цепи генератора:

Замена и ремонт генератора на ВАЗ 2114 (2115)

Где находится: моторный отсек, слева от силового агрегата, с торцевой части.

  • набор ключей, головок, воротков;
  • динамометрический ключ, чтобы проверить степень натяжения приводного ремня;
  • монтажная лопатка, чтобы снять ремень;
  • отвертка с плоским, крестообразным наконечниками

Пошаговая инструкция по замене:

  1. Фиксируем транспортное средство на ровной платформе.
  2. Выжимаем стояночный тормоз.
  3. Выключаем зажигание.
  4. Открываем капот.
  5. Отключаем клеммы с аккумулятора.
  6. Отвинчиваем крепление клемм «+» и «-» от генераторной установки.
  7. Выворачиваем стяжной болт кронштейна опоры.
  8. Опускаем ГУ вниз, выводим ремень приводного механизма из канавки.
  9. Отворачиваем шпильки, выворачиваем стяжной болт.

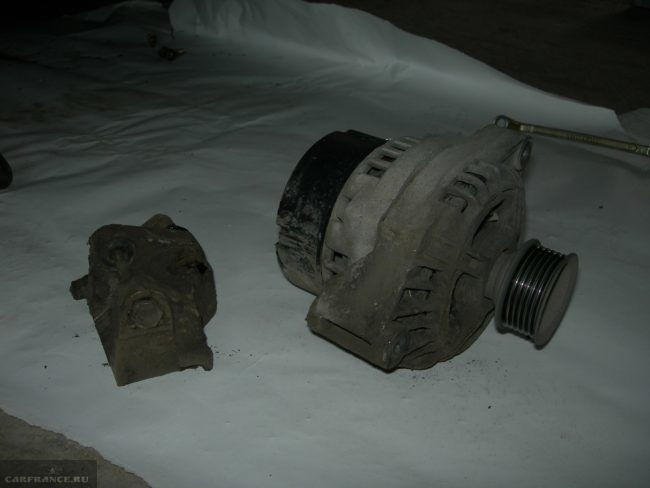

  10. Чтобы поменять ГУ, извлекаем его со штатного места.

Демонтаж ГУ на ВАЗ 2114 (ВАЗ 2115) своими руками завершен. Проводим комплексную профилактику оборудования, очищаем корпус и элементы от грязи, пыли, продуваем обмотку потоком сжатого воздуха, просушиваем контакты.

Читать еще:  Зазоры клапанов ваз 21099

Изношенные детали и комплектующие заменяем новыми по мере необходимости, при обнаружении дефектов. Генератор подлежит полной замене, если в его корпусе выявлены трещины.

В таком случае, дальнейшее использование оборудования категорически запрещено.

Мультиметром замеряем сопротивление обмотки возбуждения, проверяем диодный мост на работоспособность. Также осматриваем предохранитель на целостность, заменяем новым при обнаружении повреждения.

Установка генератора своими руками:

  1. Фиксируем ГУ на опорные кронштейны, надеваем шпильку, пружинную шайбу.
  2. Укладываем ремень в канавку.
  3. Вкручиваем болты крепления.
  4. Выводим корпус ГУ вверх, затягиваем болты крепления планки.
  5. Затягиваем крепежи генератора динамометрическим ключом с усилием 28.0 Нм.
  6. Проверяем прогиб ремня, диапазон не должен превышать 12 мм. подтягиваем по мере необходимости.
  7. Зажимаем силовые кабели на установке.
  8. Надеваем клеммы АКБ.

Чтобы сократить частоту замены ГУ некоторые автовладельцы устанавливают генераторы от Приоры (инжектор, 8 клапанов). Оборудование мощнее по техническим характеристикам, а значит, обеспечивает стабильность выработки и подачи тока двигателю.

Новая генераторная установка дороже штатной на 500 – 750 рублей. Отверстия под крепежи полностью совпадают с заводскими на ВАЗ 2114 (ВАЗ 2115).

Выбираем какой генератор лучше поставить на ВАЗ-2114: артикулы и мнения

Генератор на ВАЗ-2114, вырабатывающий электричество во время движения автомобиля и подзаряжающий тем самым аккумулятор, в первую очередь является механизмом. Последним, как известно, свойственно ломаться. Нарушение в работе электроники автомобиля может быть вызвано именно неисправностью генератора. К счастью, проверить его на работоспособность, выбрать новую деталь и заменить износившеюся под силу каждому. Но прежде чем начать практику, необходимо получить некоторые теоретические знания.

Генератор ВАЗ-2114 и его неисправности

Генератор – это трёхфазная электромашина переменного тока, в составе которой важной составляющей является специальный блок, преобразующий переменное напряжение в постоянное. Общая конструкция детали такова:

  • алюминиевые крышки (спереди и сзади), имеющие пазы для монтажа подшипников, клемм соединения с аккумулятором, разъёмы для передачи тока на обмоточную систему и некоторые другие составляющие;
  • цилиндрический сердечник статора, к нему прикладываются силовые обмотки, соединяющие его со специальным блоком (блок выпрямителей), также статор крепит к себе указанные выше крышки;
  • возбудительная обмотка вала ротора;
  • реле-регулятор дополняемый щётками генератора;
  • блок-система диодов и ряд мелких элементов.

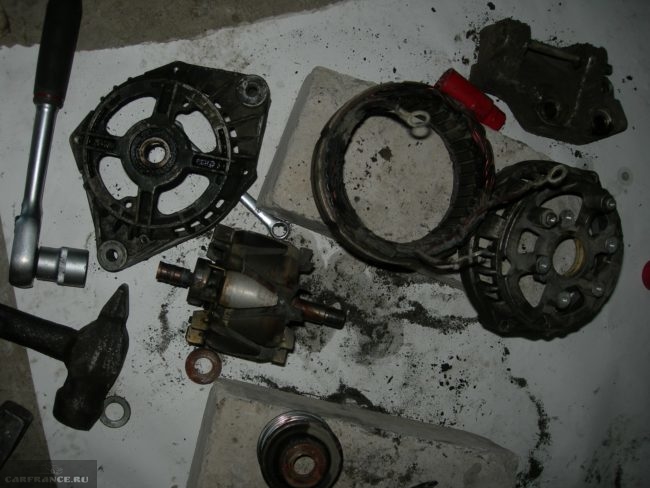

Генератор в разобранном состоянии

В процессе работы автомобиля генератор выдаёт такие параметры как:

  • обмоточная система вала ротора получает напряжение от 13,18 В до 14,70;
  • вырабатываемый генератором ток имеет силу 80 А;
  • прогиб ремня привода, идущего от коленвала двигателя, не превышает 8 мм с действующей нагрузкой в 10 кг.

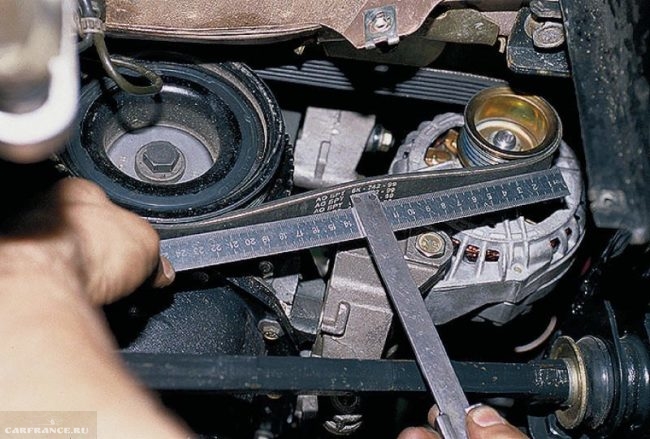

Проверка состояния и натяжения ремня привода

Таким образом, получается, что генератор преобразует механическую энергию движения автомобиля в электрическую, направляя её на подзарядку аккумулятора или обеспечивая ей необходимый узел ВАЗ-2114.

Поломки генератора подразделяются на 2 группы: механической и электрической природы. Каждая из них нарушает нормальное функционирование детали, вследствие чего она начинает плохо выполнять свою работу или прекращает это делать вовсе.

Механические поломки

  • главная из них – износ подшипников генератора, зачастую на передней крышки;

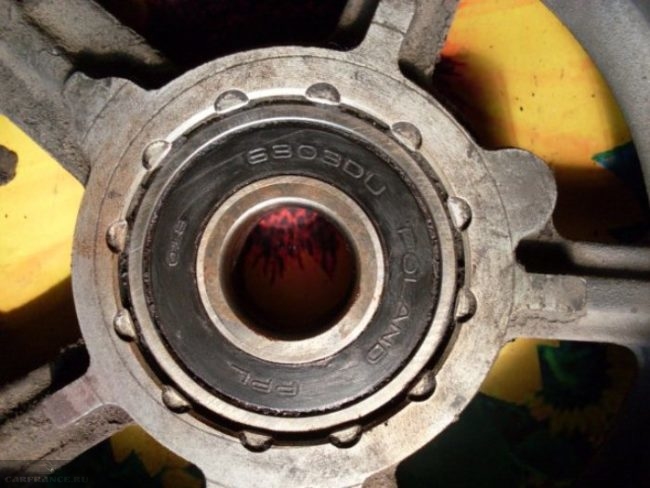

Износ подшипника генератора

Слабое или чрезмерное натяжение ремня генератора

Электрические поломки генераторной установки

  • пропажа напряжения, поддаваемого на аккумуляторную батарею или какой-либо узел авто;

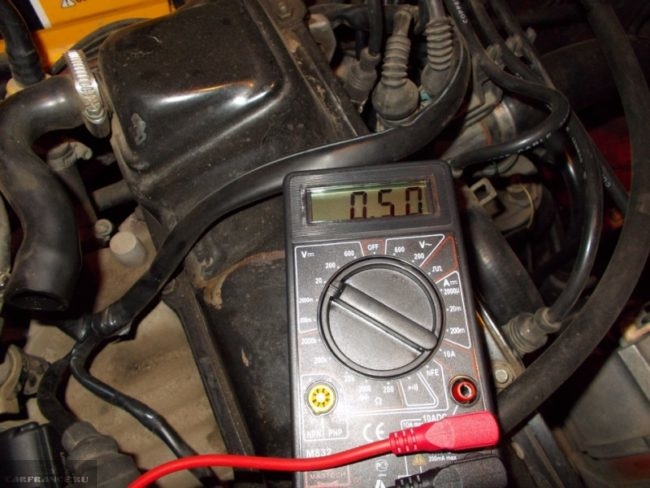

Один из симптомов поломки генератора — пропажа напряжения на заведённом моторе

Важно! Как правило, неисправность генератора сразу же даст о себе знать, к примеру, шумной его работой или отсутствием подзарядки аккумуляторной батареи, поэтому особых проблем в поиске поломки возникнуть не должно.

Проверка генератора и выбор нового

Поломка генератора вызывает некоторые побочные эффекты, которые могут сигнализировать о ней. Основными признаками неисправности узла являются:

  • постоянное «свечение» индикатора зарядки аккумуляторной батареи;

Индикатора зарядки аккумуляторной батареи постоянно светится

Наиболее простой способ проверить работоспособность генератора – это замерить мультиметром напряжение, подаваемое на клеммы аккумулятора. Если оно отходит от нормы, то проблемы явно имеются. Более сложные диагностические мероприятия связаны с демонтажем детали и проверки работы каждой составляющей отдельно, с возможностью частичного ремонта детали. Такой вид диагностики и ремонта с успехом проводится только профессиональным электриком.

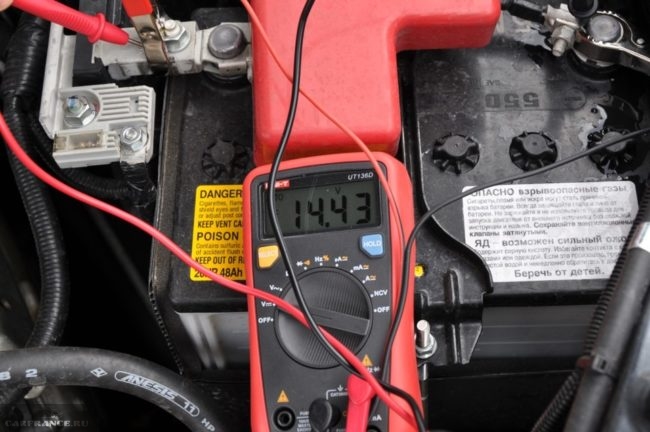

Проверяем напряжение на клеммах аккумулятора мультиметром при заведённом двигателе

В случае, когда необходимость замены подтверждена или есть желание выполнить её по причине каких-либо других целей, в первую очередь, необходимо выбрать новую генераторную установку. По мнению водителей и автоспециалистов, лучшими генераторами на ВАЗ-2114 являются:

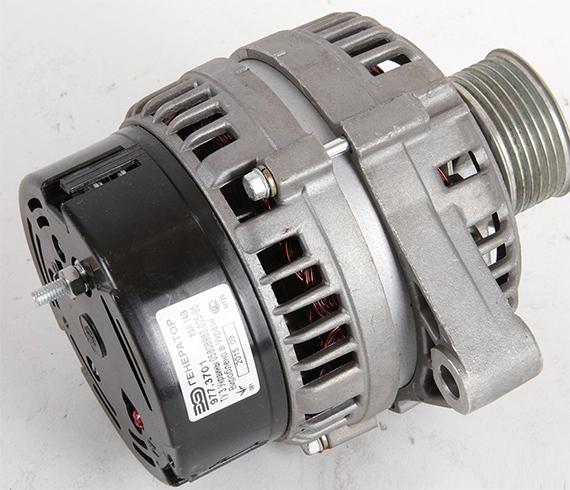

  • любая генераторная установка от Лад: Приора и Калина, оснащённых кондиционером, его мощность составляет 115 А;

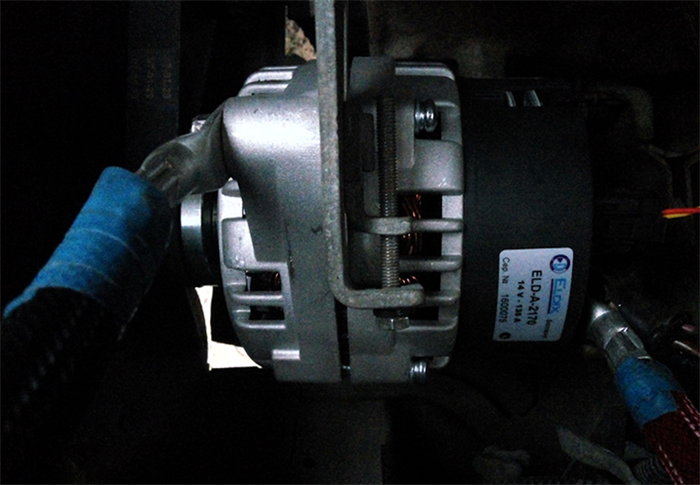

  • идентичная заводской генераторная установка от производителя Eldix;
  • генераторы от PRAMO, наиболее удачным вариантом будет выбор установки с мощностью в 120 А.

Важно! Слишком дешёвые установки зачастую выходят из строя намного быстрей более дорогих своих аналогов, поэтому при покупке лучше не поскупиться.

Пошаговая замена генератора ВАЗ-2114

Генератор в автомобиле – это устройство, которое обеспечивает стабильную работу бортовой электросети автомобиля, в частности ВАЗ-2114. Такая система выработки и подачи электричества обладает своими достоинствами и недостатками. В данной статье мы рассмотрим основные неисправности этого узла, а также процесс замены детали на новую.

Основные неисправности устройства

На ВАЗ-2114 генератор может выйти из строя по следующим причинам:

  1. Сгорел предохранитель. Для решения проблемы достаточно поставить новый элемент, предварительно определив, почему он вышел из строя.
  2. Обрыв в цепях, которые идут к приборам. В обязательном порядке удостоверьтесь, что нулевой проводник соединен с другими контактами.
  3. Неисправности замка зажигания.
  4. Сгорела контрольная лампа.
  5. Проблемы со щетками генератора. Чтобы устранить поломку, нужно поставить новый щеткодержатель и щетки. Дополнительно почистите контактные кольца, которые наверняка уже окислились, при помощи WD-40.
  6. Поломка в регуляторе напряжения.
  7. Проблемы с ремнем.
  8. Вышел из строя подшипник.

Вышеперечисленные поломки довольно часто встречаются и если не решить проблему вовремя, генератор может выйти из строя и его придется полностью менять. С точки зрения расходов, автовладелец потеряет намного больше средств в отличие от ремонта мелких неисправностей.

Если вам нужно поменять деталь, не стоит делать все самостоятельно, если вы не обладаете должным опытом в ремонте автомобилей. В таком случае лучше обратиться за помощью на СТО.

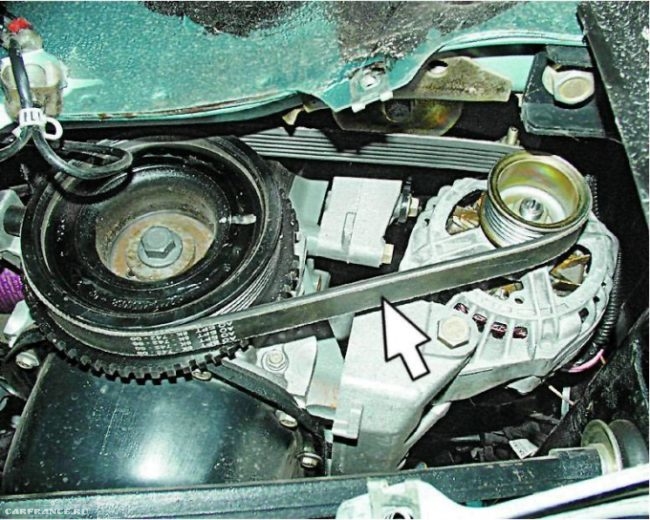

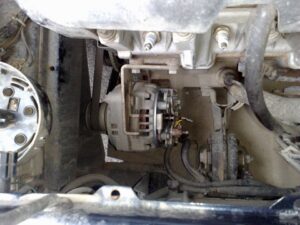

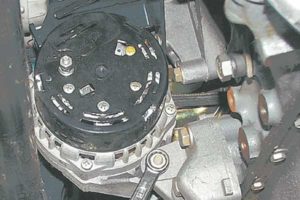

Место расположения генератора на ВАЗ-2114

Необходимое нам устройство размещается под капотом автомобиля слева от ДВС. Если присмотреться, то его можно заметить в области рядом с передней правой фары машины относительно салона.

В первую очередь нужно проверить состояние генератора, а затем только предпринимать решение о необходимости его замены.

Нестабильная работа устройства может грозить различными последствиями. Если на выходе наблюдается недостаточный заряд – стоит ожидать скорой разрядки АКБ, а затем машина просто заглохнет.

Слишком высокое напряжение, исходящее от генератора, грозит тем, что может сгореть вся электро система машины.

Вооружившись тестером вам необходимо проверить мощность устройства согласно следующим рекомендациям:

  1. Провернув ключ зажигания, убедитесь, что все индикаторы горят. Если после запуска ДВС лампа АКБ горит или тускло мигает, это свидетельствует о проблемах в цепи генератора.
  2. Прогрейте мотор до температуры в 90 градусов, затем включите все приборы потребляющие энергию.
  3. Подключите тестер к аккумуляторной батарее. Попросите помощника, чтобы он нажал педаль газа и держал обороты в диапазоне 3200-3500. На тестере должно отобразиться значение в 13 вольт – это говорит о том, что генератор исправен.
  4. На следующем шаге отключите потребляющие электроэнергию приборы и повторно проведите замеры при тех же оборотах. Результатом должно быть значение в 14,7 вольт.

Основными причинами выдачи низкого напряжения (менее 13 В) могут быть:

  1. Слабое натяжение ремня.
  2. Повреждение в цепи генератора.
  3. Неисправность регулятора напряжения.
  4. Износ щеток.
  5. Устройство нужно заменить.

Во время того, как мотор работает, прислушайтесь, какие звуки издает генератор. Характерный гул свидетельствует о том, что подшипник уже отработал свой ресурс и его нужно заменить.

Если после запуска ДВС лампа АКБ горит – это свидетельствует о том, что от генератора идет слишком слабое напряжение или оно отсутствует.

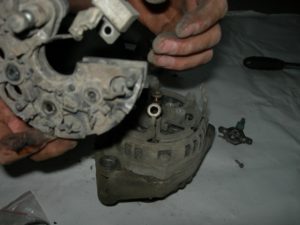

Замена щеток

В процессе проведения очередного технического обслуживания мало кто обращает внимание на мелкие неисправности генератора. Впоследствии изношенные щетки – это всегда неожиданность. Однако не следует спешить с заменой этих деталей. Изначально нужно определить, почему это произошло, а только затем разбирать корпус.

Процесс замены щеток выглядит следующим образом:

  1. Отсоедините провода от генератора.
  2. Демонтируйте колпачок с проводов, выходящих на +, открутите гайку, которая фиксирует его, и уберите с блока.
  3. Снимите пластиковый кожух с предварительным отсоединением фиксаторов.
  4. Отсоедините фиксатор регулятора напряжения и не забудьте отключить колодку проводов.
  5. Замените щетки и произведите сборку в обратной последовательности.

Обратите внимание на то, что проверять износ щеток нужно по степени износа длины стержня, величина которого может быть менее 0,5 миллиметра. Если длина щеток в норме, тогда причиной отсутствия заряда является неисправный регулятор напряжения.

Какой генератор ставить

Большинство автолюбителей стремятся установить деталь с большей мощностью, чем стандартное устройство, рекомендуемое заводом изготовителем. В таком случае наиболее подходящими будут варианты от модели Приора или Калина. Мощность таких устройств составляет 115А, а заводского аналога – всего 80А.

Однако при установке другого генератора нужно будет поставить другой шкив. Такая процедура несложна и не потребует больших финансовых растрат.

Опытные водители рекомендуют устанавливать на ВАЗ-2114 генератор Элдикс, мощность которого составляет те же 115 А. Но у такого устройства есть весомый недостаток – сложно найти запчасти для ремонта.

Последовательность замены генератора на ВАЗ-2114

Для замены выполните следующие действия:

  1. Установите машину на яму или поднимите ее подъемником.
  2. Снимите защиту двигателя.
  3. Далее нужно ослабить натяжной ролик для ремня привода.
  4. Открутите верхний болт, который фиксирует генератор.
  5. Выкрутите нижний болт.
  6. Отсоедините фиксирующие крепления компрессора кондиционера.
  7. Ремень привода снимается и можно вынимать генератор из посадочных мест путем сдвига устройства ближе к АКБ.
  8. Далее открутите верхний болт, который фиксирует компрессор кондиционера.
  9. Теперь можно полностью вынуть компрессор и подвесить на его же трубках. Патрубки достаточно крепкие, поэтому они легко выдержат вес блока.
  10. На этом шаге открутите болты держателя для генератора.
  11. Отключите клеммы и генератор, отсоедините держатели, которые можно вынуть вниз.
  12. Монтаж новой детали происходит в обратном порядке с последующей регулировкой ремня.

Подводя итог статьи, отметим, что мы рассказали вам об основных неисправностях генератора на ВАЗ-2114, а также рассмотрели процесс замены устройства. Если вы никогда не сталкивались с подобного рода ремонтными работами, тогда лучшим выходом будет обращение на СТО.

Генератор на ВАЗ 2114: сколько стоит и где покупать

Машина ВАЗ 2114 – удобная и простая в управлении, надежная, пользуется популярностью у россиян. Ничто не вечно и любая техника ломается. Распространенной считается поломка генератора. Купить генерирующее устройство на ВАЗ 2114 обойдется в России примерно в 1500-6000 рублей.

Что это?

Под автогенератором понимают агрегат, который преобразует механический вид энергии в электрический. Прибор предназначен для питания электрооборудования. Например, благодаря генератору работают дворники, аккумулятор, фары, габариты. Если такой агрегат выходит из стоя, то автомобилист замечает сразу.

Признаки неисправного автогенератора:

  • Потускнение света фар.
  • Полная и резкая разрядка батареи.
  • Самопроизвольная перезарядка аккумулятора.
  • Ухудшение работы фар при повышении оборотов.
  • Проблемы с работой дворников.

Долго ездить на неисправном автогенераторе не получится. Машина будет постоянно глохнуть на ходу. Менять устройство нужно как можно раньше. Купить его в России можно в разных местах. Главное – отдавать предпочтение надежным реализаторам. Ведь генерирующее ток устройство должно быть долговечным.

От чего зависит цена?

В разных местах продажи генераторов устанавливаются разные расценки. При формировании итоговой стоимости реализаторы учитывают некоторые факторы:

  1. Новизну агрегата.
  2. Его оригинальность.
  3. Тип.
  4. Место приобретения.
  5. Цену доставки.
  6. Ценовую политику.

Виды генератора

Все генерирующие ток устройства подразделяются на:

По состоянию выделяют автогенераторы:

  • Новые.
  • Старые и неремонтированные.
  • Старые и восстановленные.

Новые модели стоят дороже тех, которые уже были в использовании.

По оригинальности выделяют устройства:

  1. Оригинальные (те, которые выпускаются компанией ВАЗ).
  2. Неоригинальные (те, которые производятся любой другой фирмой).

Оригинальные приборы обходятся дороже неоригинальных. Но они идеально подходят для машин ВАЗ 2114 и являются более качественными.

Генераторы выпускают разные производители. Поэтому можно купить устройство таких брендов:

В зависимости от места покупки можно взять генератор:

  • На авторынке.
  • В пункте разбора автомобилей.
  • По объявлению владельцев машины.
  • В специализированном магазине.
  • В интернет-магазине автозапчастей.

В специализированном магазине покупка обойдется дороже всего. Чуть дешевле будет товар с интернет-магазина. Самым экономным вариантом считается приобретение генератора в пункте авторазбора.

Примерные расценки

В России купить генератор на ВАЗ 2114 можно за сумму от 1500 до 6000 рублей. Примерные цены в зависимости от новизны:

  • Новое устройство – от 3000 до 6000.
  • Бывшее в использовании и не ремонтированное – около 1500 рублей.
  • Старое и восстановленное – около 2000 рублей.

Расценки по оригинальности:

  • Оригинальный агрегат – от 5000 до 6000 рублей.
  • Неоригинальный – от 4000 до 4500 рублей.

Примерная стоимость у разных производителей:

  • ВАЗ – около 6000 рублей.
  • БАТЭ – от 4600 рублей.
  • ПРАМО – около 3000.
  • КЗАТЭ – 3700 рублей.

Где лучше приобрести?

Если владельцу машины ВАЗ 2114 потребовался исправный автогенератор, то у него есть масса вариантов тех мест, где можно приобрести агрегат. Выбор зависит от финансового положения и наличия свободного времени.

Если бюджет ограничен, подойдут и неоригинальные или бывшие в использовании приборы. Их можно взять на авторынке или по объявлению владельцев ВАЗ 2114. Но тут гарантийный талон никто не выдает, а проверить исправность агрегата невозможно. В пункты разбора обращаться не рекомендуется: тут обычно продаются неисправные приборы.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
