Нет зарядки аккумулятора ваз 2107 карбюратор причины

Содержание

Пропала зарядка на ВАЗ 2107?

Если вы вдруг заметили, что на вашем автомобиле ВАЗ 2107 пропала зарядка аккумулятора, данную неисправность немедленно надо устранить. Если эксплуатировать автомобиль без зарядки, то аккумулятор очень быстро сядет и вам придется воспользоваться эвакуатором или буксиром.

Чтобы найти причину отсутствия зарядки аккумулятора и как устранить данную проблему необходимо начать с теории.

Причины отсутствия зарядки аккумулятора

Для правильной работы системы зажигания и других электрических схем ВАЗ 2107 напряжения в бортовой сети должно быть постоянным. При не работающем двигатели, постоянное напряжение поддерживает аккумулятор. После запуска двигателя, вступает в работу генератор автомобиля, он обеспечивает зарядку аккумулятора и поддерживает напряжения бортовой сети в пределах 13,6-14,2 вольт.

Независимо от оборотов напряжение на генераторе должно оставаться постоянным. Это обеспечивается реле-регулятором, которое в зависимости от оборотов меняет напряжение цепи генератора. Если напряжение падает ниже допустимого уровня, ток обмотки повышается, повышая выходное напряжение и наоборот.

Если нет зарядки на ВАЗ 2107, возможные причины могут быть следующими:

  • плохой контакт или обрыв в сети возбуждения выходного напряжения генератора;
  • неисправно реле-регулятор;
  • обрыв ремня генератора.

Устранение неисправности работы генератора следует, прежде всего, начать с выявления причины отсутствия заряда АКБ.

Как найти причину отсутствия зарядки аккумулятора

Первым признаком отсутствия зарядки – это загорание контрольной лампы на приборном щитке или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Более точно можно проверить напряжение на аккумуляторе с помощью мультиметра.

При работающем двигателе напряжение на аккумуляторе должно быть – 13,9±0,3 В. Если зарядка аккумулятора нет, напряжение будет составлять примерно 12 В.

Предупреждение: чтобы избежать выхода из строя ЭБУ и реле регулятора, запрещается при работающем двигателе снимать клеммы АКБ.

Повышенное или пониженное напряжение бортовой сети вредит аккумулятору. В первом случае выкипает электролит, во втором – он разряжается, что приводит к выходу из строя АКБ.

Чтобы найти неисправность и устранить ее, понадобятся следующие инструменты и приборы:

  • контрольная лампа 12 В;
  • мультиметр;
  • нож;
  • плоская отвертка;
  • пассатижи;
  • наждачная бумага.

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Если напряжение в бортовой сети в пределах при работающем двигателе, но при включении фар оно падает, причина в слабом натяжении ремня генератора. При повышенной нагрузки слабый ремень пробуксовывает. Правильная натяжка ремня, это когда при усилии 10 кгс он должен прогибаться на 12-17 мм.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

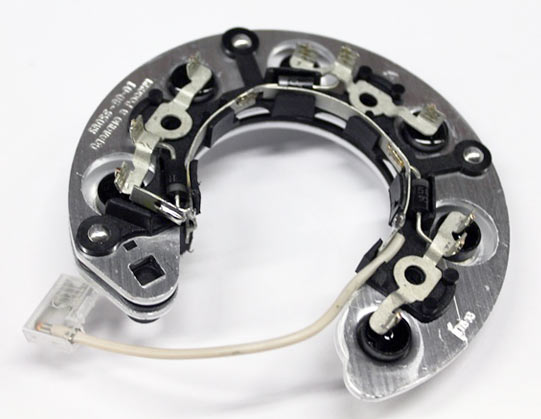

Диоды можно проверить при помощи контрольной лампы или мультиметра, чтобы проверить их сопротивление. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Читать еще:  Ремонт редукторов ваз в москве

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

Примечание: генератор инжекторной ничем не отличается от генератора карбюраторной версии ВАЗ 2107. Все советы по ремонту и проверке генератора актуальны для обеих модификаций автомобиля.

Нет зарядки аккумулятора ваз 2107 карбюратор причины

Нет зарядки на Ваз 2107- ищем причину

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

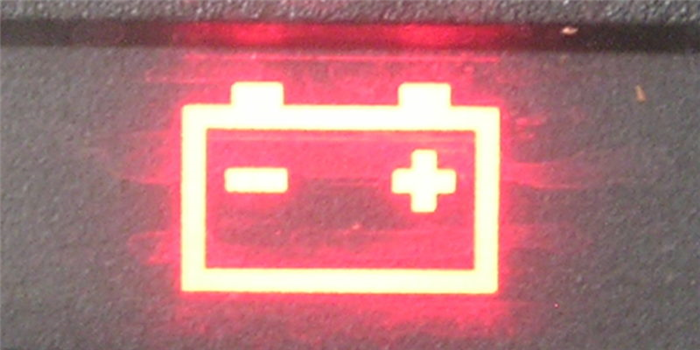

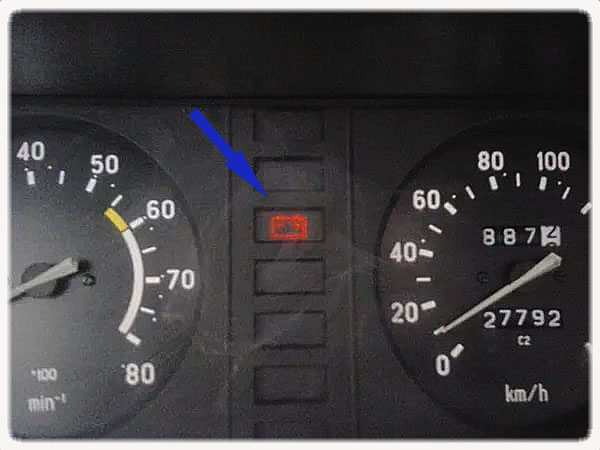

Горит лампа контроля зарядки аккумулятора

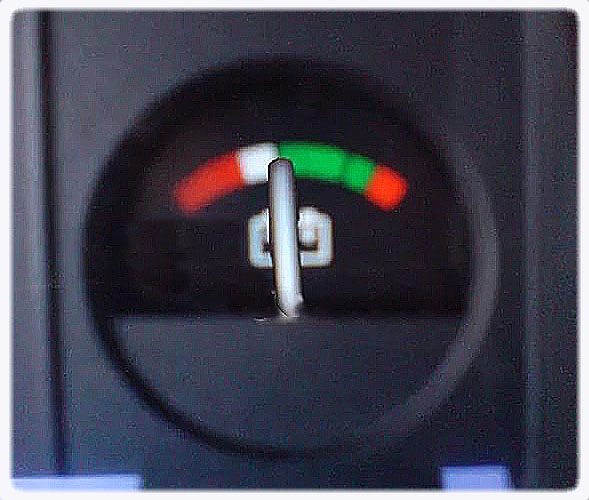

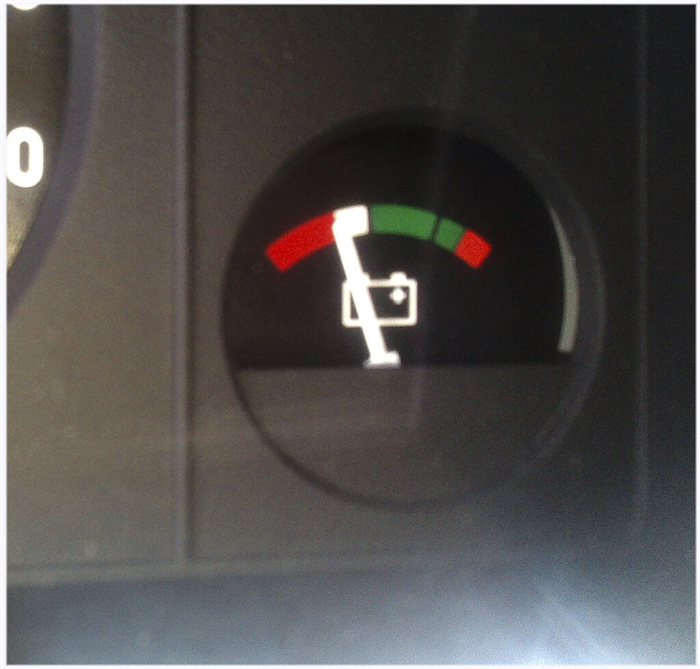

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

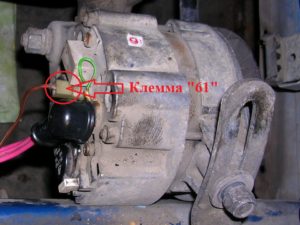

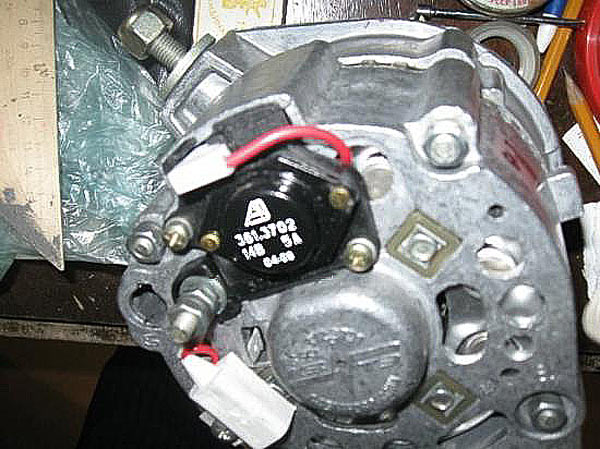

Клемма «61» генератора Ваз-2107

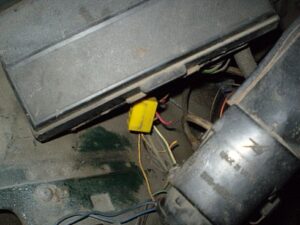

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.


«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

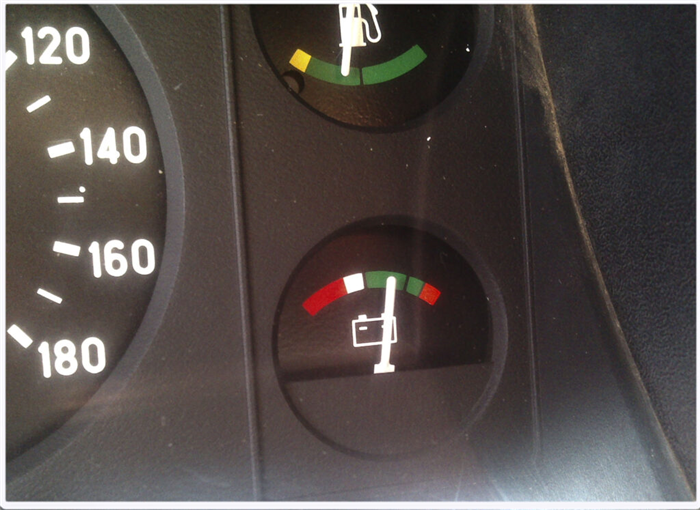

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания. Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем.

Что делать, если аккумулятор «кипит»

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Напряжение слишком высокое (перезаряд)

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

Почему на ВАЗ 2107 нет зарядки?

Для без проблемной работы автомобиля нужно следить чтобы батарея должна быть полностью заряженной. Если вы заметили, что на ваз 2107 нет зарядки аккумулятора, проблему необходимо устранить максимально оперативно. Особенно, если водить машину приходится часто в ночное время суток и зимой. В это время разрядка происходит значительно быстрее. Иначе после точно придется воспользоваться помощью эвакуатора или буксира.

Читать еще:  Замена сальника коленвала ваз 21099 карбюратор

Причины отсутствия зарядки

При включении зажигания на реле-регулятор заряда АКБ подается напряжение, а вращающийся генератор вырабатывает ток. В вазе напряжение в сети поддерживается в уровне 13,6-14,1 вольт. Вне зависимости от количества оборотов двигателя, напряжение на выходе остается неизменным, за эту функцию отвечает реле зарядки ваз 2107. Устройство контролирует возбуждение обмотки якоря тем самым изменяя уровень выходного напряжения.

Исходя из этого, причины отсутствия зарядки могут быть следующими:

  • Оборвался ремень генератора;
  • Слабый ремень;
  • Оборвана цепь генератора, возбуждения или между ними плохой контакт;
  • Проблема в реле-регуляторе;
  • Неисправен якорь (ротор) генератора.

Как определить уровень зарядки?

Первичный контроль об уровне зарядки на ваз 2107 осуществляется приборами на панели: контрольной лампы и вольтметра. Если заряд в норме, указательная стрелка будет находиться в области зеленого цвета, а лампа контроля при работающем двигателе должна тухнуть.

Чтобы более точно проверить уровень напряжения нужен вольтметр. Как уже было сказано ранее, правильный заряд — 13,6 — 14,1 вольт.

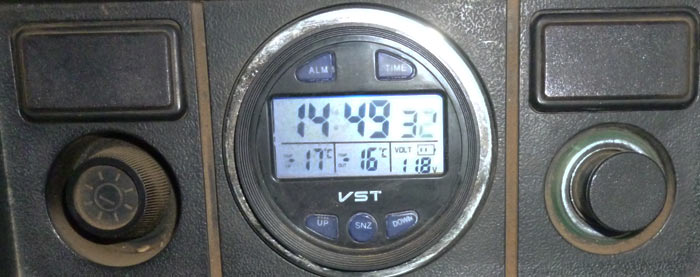

Можно приобрести специальный автомобильный электронный вольтметр или совмещенный с часами. Устанавливаемый как вместо штатных часов так и на торпеде.

Подготовка к устранению неисправностей

При обнаружении проблемы, приступаем к диагностике. Для начала приготовим инструменты.

  • Мультиметр (вольтметр);
  • Наждачная шкурка или надфиль;
  • Ножик;
  • Пассатижи;
  • 12-ти вольтная контрольная лампа (контролька).

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

  1. Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

  1. Что бы не терять время зря и не сделать ложных выводов нужно проверить напряжение на аккумуляторе при остановленном двигателе и заведенном. Нормальное напряжение питания машины при пущенном двигателе, должно составлять 13,6 — 14,1 вольт. Напряжение ниже этого будет говорить о слабом ремне (пункт 1), неисправности реле регулятора или вышел из строя диодный мост.
  2. В случае, если с ремнем все в порядке снимаем реле зарядки и смотрим износ щеток. Они должны быть длиннее 5-ти миллиметров, это видно и визуально, но для надежности проверьте линейкой. При их неисправности замените реле зарядки ВАЗ 2017.

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

  1. Следующая причина по которой пониженное напряжение обрыв одного или нескольких диодов. Выявляется при снятии и разборке генератора.

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

  1. Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
  2. Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

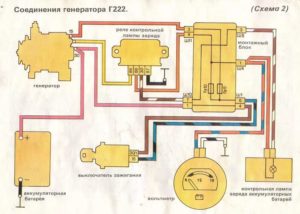

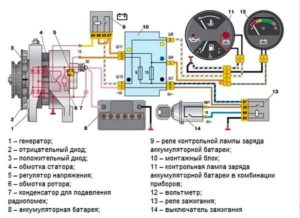

Ниже приведена схема зарядки аккумулятора ВАЗ 2107:

Схема зарядки аккумулятора ВАЗ

Иногда она пропадает не из-за неисправности електрики, а по вине погоды. Проблемное время весна и осень, когда при движении по лужам пропадает зарядка, вплоть до загорания лампочки. Восстанавливается не сразу, а спустя некоторое время даже в несколько минут. Виной всему попадание воды на ремень, при этом защита не поможет.

Время пропадания заряда зависит от износа ремня и его натяжки. Естественно, чем сильнее натянут ремень бем лучше. Если установить ДХО, то нагрузка на генератор станет меньше и падение тока не будет столь значительным.

Читать еще:  Как подключить карбюратор солекс на ваз 2107

Что делать, если нет зарядки на ВАЗ-2107 инжектор и какие причины

Иногда аккумуляторная батарея на ВАЗ-2107 не заряжается. В чем кроются причины подобного сбоя? Чтобы понять это, необходимо разобраться в принципах работы всей системы зарядки аккумулятора и в ее схеме.

Особенности работы системы зарядки АКБ на ВАЗ-2107

На ВАЗ-2107 АКБ или аккумуляторная батарея выполняет те же функции, что и на других транспортных средствах. Аккумулятор должен поддерживать систему электроснабжения транспортного средства в момент, когда двигатель находится в заглушенном состоянии. Если автомобиль пребывает в работающем состоянии, то все его электрооборудование получает питание от автомобильного генератора. В его функции входит обеспечивать электричеством следующее оборудование:

  • ЭБУ (электронный блок управления) двигателя;
  • форсунки;
  • насос для подачи топлива (бензонасос);
  • АКБ (аккумуляторная батарея).

Дело в том, что при работающем двигателе автомобильный аккумулятор должен заряжаться от генератора, который является источником энергии для зарядки АКБ транспортного средства. Но случаются сбои, когда нет зарядки на ВАЗ-2107 (инжектор).

Причины этого могут быть самые различные, и чтобы выяснить их нужно разобраться в схеме зарядки АКБ.

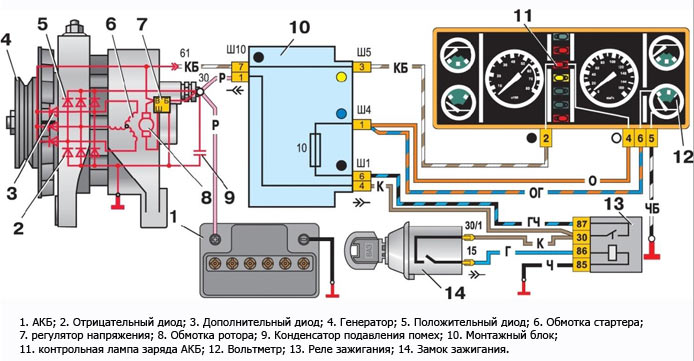

Схема цепи зарядки АКБ на ВАЗ-2107

Схема цепи зарядки аккумулятора на ВАЗ-2107 такая же, как и у других легковых автомобилей. Механизм ее действия заключается в следующем:

  1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
  2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
    • первая шина идет к стартеру;
    • вторая шина – к генератору.
  3. «Плюсовый» вывод генератора передает напряжение:
    • на блок для предохранителей;
    • на замок зажигания.
  4. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
  5. С предохранителей напряжение подается:
    • на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
    • на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
  6. Следующий этап в цепи зарядки АКБ – передача тока на:
    • блок с предохранителями;
    • клемму генератора 61 (щеточный узел).

Как видим, неисправность в данной цепи зарядки аккумулятора может появиться практически в любом ее месте. Например, разрушиться контакт, в результате этого генератор перестанет качественно заряжать АКБ транспортного средства.

Как определить, почему нет зарядки АКБ на ВАЗ-2107

Специалисты рекомендуют несколько эффективных шагов выявить неисправности в токопроводящей цепи зарядки аккумулятора транспортного средства.

Во-первых, провести диагностику всех предохранителей, особенно с маркировкой «F10». Именно этот предохранительный элемент отвечает за подпитку обмотки возбуждения генератора.

Во-вторых, проверить приводной ремень: нет ли на нем разрывов, правильность его натяжки. Если придется регулировать натяжение приводного ремня, следует учитывать важный нюанс: не следует допускать его чрезмерного натяжения. Это может отразиться на подшипниках (они способны испортиться значительно быстрее, чем предписано по сроку их эксплуатации), а аккумулятор перезаряжаться не будет.

В-третьих, обратить внимание на лампу контроля уровня зарядки АКБ. Если она горит в половину накала, значит, аккумуляторная батарея заряжается плохо, и в этом виновата именно проводка. То есть неисправность необходимо искать в токопроводящих соединениях, идущих от АКБ до кузова машины. Причиной поломки может быть окисление контактов. Чтобы это проверить, следует:

  • выкрутить гайку;
  • зачистить контакт-клемму;
  • зачистить поверхность кузова;
  • установить провод на прежнее место.

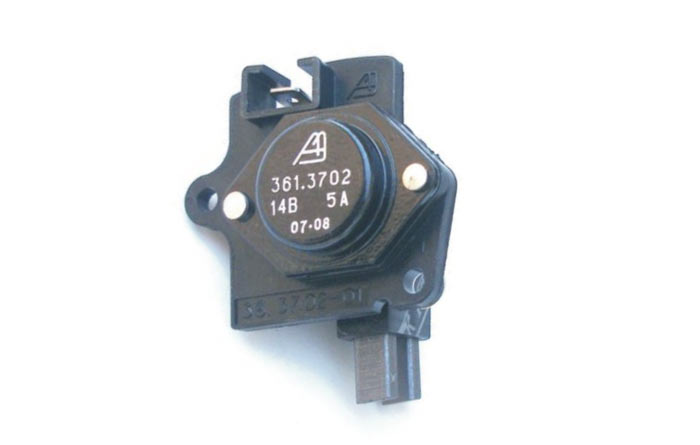

Четвертым шагом поиска неисправности может быть проверка регулятора напряжения. В его функции относится стабилизация напряжения при выходе с генератора. При нарушении его прямых функций аккумулятор перестает нормально заряжаться. К сожалению, данная деталь ремонту не подлежит, ее попросту заменяют на новую.

Если регулятор напряжения исправен, то нужно искать причину неисправности в другом месте – в щеточном узле. Аккумулятор не будет заряжаться от генератора, в случае обрыва проводов, соединяющих контакты с этими щетками. Хотя причина может крыться либо в засорении самих щеток, либо в их чрезмерном износе.

Если и щеточный узел оказался в полной исправности, а зарядки аккумулятора нет, то выход остается один: полностью разобрать автомобильный генератор. После его демонтажа и разбора придется провести его диагностику с помощью тестера и мегомметра, это поможет вывить возможную причину неисправности генератора.

Причины неисправности генератора на ВАЗ-2107 (инжектор)

Специалисты подсказывают, что на ВАЗ-2107 с инжектором стандартно стоит генератор 5142.3771 (восьмерочный). У него есть одна очень важная особенность: он выдает больше тока – не 55А в час, как другие генераторы, а около 80-90 А. Это связано со свойствами инжектора, которому требуется электроэнергии больше (но и удельная мощность у него выше).

Проверять генератор на неисправности специалисты советуют в таком порядке:

  • осмотреть диоды, которые подводят электричество к обмотке возбуждения генератора (если они перегорели, их следует заменить новыми);
  • замерить прибором-тестером уровень напряжения в токопроводящей цепи (если его показатель менее 12 В, то возможно наличие короткого замыкания, значит, проводка перегревается).

Если самому автолюбителю затруднительно провести подобную диагностику, он может обратиться в ближайший автосервис за помощью к квалифицированным специалистам.
