Тюнинг карбюратора солекс на ВАЗ 2107

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваша ВАЗ 2107 может больше, то эта статья для вас.

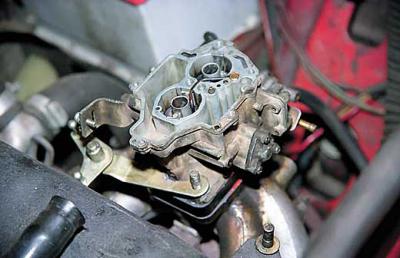

На обычной «семёрке» ставится штатный карбюратор «Озон»:

Карбюрация в переводе с французского означает «смешивание», главной задачей карбюратора служит приготовление в нужной пропорции смеси воздуха с бензином.

Для этого у карбюратора имеются собственные устройства, отвечающие за его функции, такие, как:

• поддержание постоянного уровня бензина в поплавковой камере;
• система запуска двигателя и его прогрева;
• система холостого хода;
• ускорительный насос для обеспечения разгона;
• система главного дозирования, включающая в себя диффузор, распылитель смеси, жиклёры воздуха и топлива;
• обогатительный эконостат.

Следует напомнить, что если у вашей ВАЗ 2107 двигатель 2103 или 2106 с вакуум – корректором зажигания, то карбюратор установлен 2107 – 1107010-20.

Существует мнение, с которым согласны многие, что карбюратор «Озон» не даёт питания двигателю на частотах более 4,5 тыс. оборотов в минуту. Вся разгонная динамика этой зоны у ВАЗ 2107 сведена практически к нулю, и до законных максимальных 5500-5600 может дотянуть вовсе не на каждом двигателе.

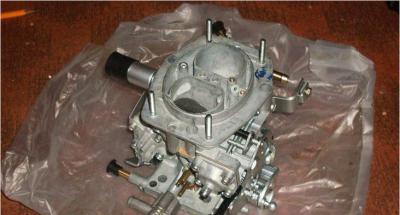

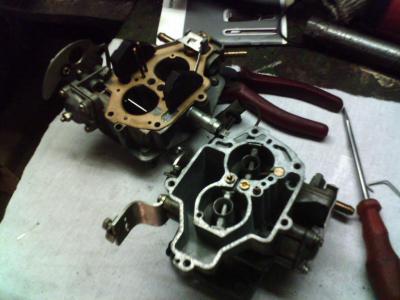

На серии после «классики» стоит карбюратор «Солекс». Его главная разница от «Озона» в наличии экономайзера режимов мощности, ЭМР, что дополнительно обогащает смесь при сильной нагрузке, а в других режимах – обедняет. В «Озоне» же ко всем режимам один подход. Или обогащение смеси, или обеднение. Но именно потому ЭМР хорош на двигателях до 1,5 л. А на ВАЗ 21074 с объёмом 1,6 л будет небольшая, но «придушенность».

Как можно провести тюнинг карбюратора ВАЗ 2107 для улучшения тяговых характеристик двигателя?

• Можно убрать из вторичной камеры пружину, которая стоит внутри вакуумного привода заслонки. Смысл в том, что пневматический, «мягкий» привод переделывается в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л/100 км. Компромиссное решение – обрезать у пружины 1-2 витка, что всё равно уменьшает время разгона.

• Вытаскиваем диффузор из первичной камеры с маленькой маркировкой 3,5 и меняем на такой же малый, но маркированный 4,5. Так как диффузор создаёт отрицательное давление и разряжает поток воздуха, то за ним устремляется поток топлива. Некоторые любители для того, чтобы получить спортивный стиль езды и пользоваться при этом карбюратором «Озон» дополнительно стачивают у диффузора надфилем край сверху и стенки под маленьким углом, чтобы поток воздуха дополнительно «завихрялся», для создания равномерного насыщения смеси.
  Но это вандализм, потому что на высоких скоростях смеси возникновение турбуленции «полощет» смесь и вызывает разницу давлений. Лучше, как на скоростных самолётах, до зеркального блеска полировать диффузоры.

• Можно заменить распылитель в ускорительном насосе, с 30 на 40, такой стоит на карбюраторе «Вебер» 2103. Это увеличивает разгон при трогании с места.

• Одна из главных модификаций карбюратора заключается в изменении размера отверстий жиклёров. Внимание! Размеры жиклёров даны для карбюраторов 2107-1107010 и 2107-1107010-20.
• Работаем в первичной камере: ставим главный топливный жиклёр на 125, (обычный – 112)главный воздушный на 150 остаётся.


После этого динамика ещё немного улучшилась.

• Чтобы «ввалить» ещё мощи, задействуем жиклёры вторичной камеры. Меняем сразу оба: главный воздушный – с 150 на 190 (рис. 6) и главный топливный жиклёр со штатного 150 на 162 (рис. 7),. Их нужно искать на «Вебере» 2106.


В итоге этих замен мы получаем достаточно хорошую приёмистость на второй половине хода педали газа, до 6 тыс. оборотов и выше. Расход топлива возрастает, где – то на 1 – 1,5 т/100 км. Пользоваться этим можно в знакомой ситуации: во время затяжного обгона длинномера показалась встречка; нужно ускоряться, а запаса педали газа уже вроде недостаточно. Именно тогда нужно воспользоваться более мощным потоком тюнингованных жиклёров, возникает эффект «псевдотурбонаддува».

Теперь при движении по городским дорогам мы получили динамику, как у «девятки», и можно не «топить в пол» на светофоре, если в зеркало заднего вида заметили за вами нервную «крутую тачку». Расход ожидаем на уровне 11-11,5 в городских условиях. Мы не трогали жиклёры холостого хода, поэтому расход на нём остался прежним. Если добавить к этому грамотное выставление момента опережения зажигания, то ВАЗ 2107 станет очень быстрой.

В заключение можно резюмировать преимущества и недостатки старого «Озона», вспомнить про карбюратор «Солекс».

• По нашему мнению, именно на «Самарах» есть элемент недостаточной надёжности этого карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
• низкокачественный электромагнитный клапан, нуждающийся в частом ремонте.
• Для максимального тюнинга «Солекса» вообще требуется расточка второй камеры.
• «Озон» же практически не нуждается в настройке чаще, чем 1 раз в год.
• Кроме того, именно «Солекс» изначально рассчитан на поперечный двигатель с объёмом 1,5 л.
• Установка карбюратора «Солекс» на ВАЗ 21074, например, способна «придушить» работу двигателя на высоких оборотах.
• Кроме того, у карбюратора «Солекс» нет независимой системы холостого хода, а Озон имеет.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

Установка карбюратора “Солекс” на классику

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, производителем фактически не менялась. Поэтому владельцы пытаются модернизировать авто самостоятельно – внедряют различные узлы от импортных авто или более технологичных моделей ВАЗа.

К примеру, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные на обеспечение приемлемой динамики разгона, равномерного ускорения, приемлемого расхода топлива. При том что все это уже есть в «Солексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Это случалось из-за того, что поплавок при резком вхождении в поворот или при подъеме на крутую гору перемещался в поплавковой камере. В «Солексах» такого минуса нет – они оснащены двухсекционными поплавковыми камерами, спаренными поплавками, перемещающимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много – ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» – это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную пользу

Мало установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать и систему зажигания. Вместо штатной устанавливается бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на приготовление бедной смеси. Чтобы эффективно воспламенять ее, необходим более мощный разряд. Контактная система зажигания не может выдавать такой разряд, а бесконтактная – вполне. Катушка ее может вырабатывать напряжение до 25 тысяч Вольт. Зазор свечей будет составлять не более 0,8 мм.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

• Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
• Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну – с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
• Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

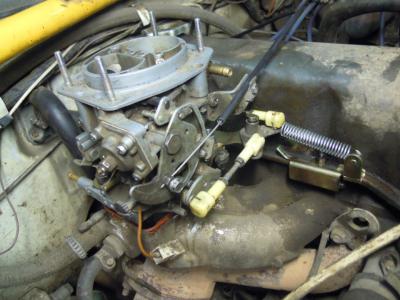

Процесс установки

Теперь можно приступить к установке:

• Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.

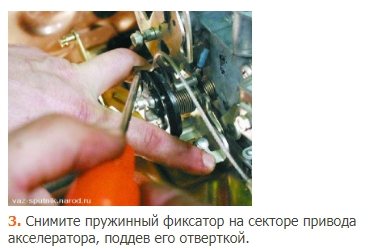

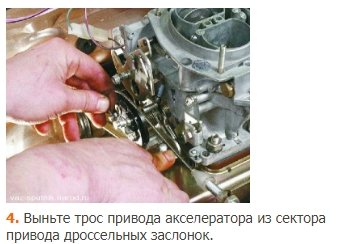

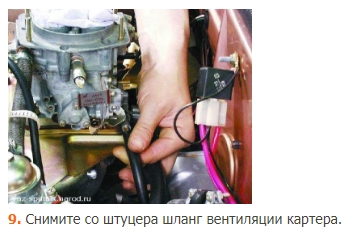

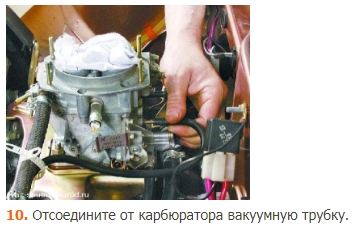

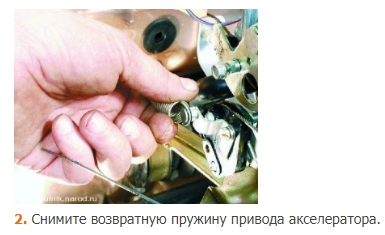

• Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
• Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
• Поверхность коллектора аккуратно зачищают, наносят герметик.
• После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после – снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.

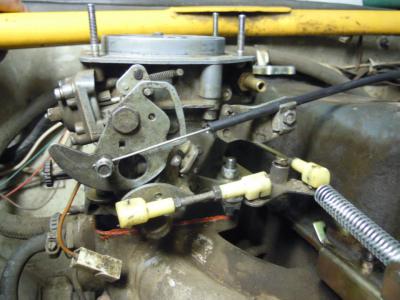

• Монтируют кулису дроссельной заслонки – на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

• Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
• После этого можно устанавливать верхнюю крышку.
• Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

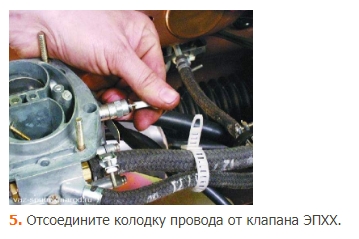

• Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
• Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем выставить уровень в поплавковой камере при помощи специальных шаблонов. Лучший уровень топлива – это примерно 23 мм со дна. Что касается смеси, то наиболее лучший результат получается, если винт количества выкрутить на 2 оборота, а винт качества – на 4-4,5 оборота. Однако при настойке холостого хода могут быть и другие установки.

Заключение

Все те, кто знают, как настраивать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, каким образом можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Правила установки, ремонта и регулировки карбюратора Солекс на автомобиле ВАЗ-2107

Введение

Любой автомобиль радует своего владельца до тех пор, пока с ним не начнут происходить какие-либо неприятности. Каждого водителя подобные обстоятельства, естественно, расстраивают. Если автомобиль не новый, то затраты на ремонт могут быть слишком большими, а самостоятельно решить вопрос очень сложно. Однако настоящие ценители ВАЗа пытаются изучить своего железного коня «от» и «до» и выполнять ремонтные работы самостоятельно. Это в первую очередь касается ремонта важных комплектующих, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самым популярным карбюратором для ВАЗ-2107 является Солекс

С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжают пользоваться карбюраторы фирмы Солекс. Рассмотрим регулировку и настройка карбюратора этой марки немного подробнее.

Что может пригодиться для работы

Если вдруг в работе двигателя автовладелец начал замечать некоторые изменения, например, «на горячую» он перестал запускаться или появилась неустойчивость оборотов на холостом ходу, — необходимо произвести правильную регулировку карбюратора ВАЗ, а также корректно отрегулировать холостой ход автомобиля.

Все настройки производятся для того, чтобы добиться устойчивой работы силового агрегата на холостом ходу с минимальной частотой вращения коленвала.

Чтобы определить частоту вращения коленчатого вала, может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное подключение для этого прибора. В подобной ситуации им целесообразно воспользоваться. В противном случае используют отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключать самостоятельный агрегат. Это будет гораздо удобнее в плане эксплуатации, кроме того, вся регулировка будет выполнена более точно и качественно.

Опытные автослесари, которые не одну собаку съели в этом деле, могут на слух производить регулировку. Чтобы вращать винт качества и винт количества, остальным мастерам, не обладающим большими познаниями, может понадобиться шлицевая отвёртка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Регулировка оборотов холостого хода

Осуществляемая своими руками настройка карбюратора Солекс на ВАЗ-2107 требует от производящего ремонт автолюбителя определённых знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 компании Солекс обороты холостого хода, которые варьируются в пределах 750–800 в минуту. Очень важно добиться устойчивого функционирования системы в таком промежутке. Для этого необходимо вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала.

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует осуществить в три приёма. Если этого будет недостаточно, действия можно повторить ещё несколько раз. Перед решением столь важной задачи нужно проверить правильность инсталляции момента зажигания, а также функциональность высоковольтных проводов. Если всё работает стабильно и не вызывает нареканий со стороны владельца, необходимо:

• посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
• поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
• завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода. В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного транспортного средства самостоятельно произвести регулировку или настройку карбюратора компании Солекс. Естественно, самостоятельная замена или ремонт агрегата позволяют сэкономить огромную сумму, однако при этом не следует забывать о том, что заменённую деталь нужно проверить на правильность установки и функциональность.

Как на ваз 2107 поставить карбюратор от ваз 2108

Классика тольяттинского производства, несчётное количество раз модернизировалась руками собственных автовладельцев. Помимо различных улучшений в интерьере и дополнительной защиты кузова, эксперименты проводились на силовой установке.

Среди самых приоритетных направлений тюнинга, это желание снизить расхода топлива и добавить динамических характеристик автомобилю. Добиться этого реально, заменив узел питания ДВС. В качестве донора подвернулось переднеприводное семейство. Предлагаем краткую инструкцию на тему, как на ВАЗ 2107 поставить карбюратор от ВАЗ 2108 своими руками.

Подготовка к работе по замене карбюратора

Просто так поменять местами узлы питания ДВС не выйдет, так как на ВАЗ 2107 другая система контроля и поставить карбюратор Solex от модели ВАЗ 2108 без доработок нельзя. Если у вас уже есть карб от «восьмёрки», то необходимо докупить монтажный комплект Солекса для «классики».

Он состоит из следующих элементов:

• трос воздушной заслонки от 2108-09;
• две тонкие прокладки под карбюратор (бумажная/паронитовая);
• одна толстая прокладка под карб из гетинакса;
• тройник для бензошланга;
• шланг топливный 80-90 см;
• клапан обратный 2108;
• кулиса акселератора с тягами для заслонки 2108-09;
• хомуты на топливный шланг 6-8 шт.

Для демонтажа и последующей установки узла питания потребуется инструмент. В него входят: пассатижи, ключи рожковые 7, 8, 10, 13 мм. Отвёртки: шлицевая и крестовая.

Для справки! Если автомобиль оснащён трамблёром старого типа, то следует смонтировать на транспортное средство бесконтактное зажигание. Дело в том, что Солекс 21083 смоделирован для эксплуатации на обеднённой смеси. Для её воспламенения потребуется усиленный заряд, который способна выдать катушка зажигания мощностью 25-30 кВт. Дополнительное условие — выкрутить свечи и установить зазор на электродах 07 – 0,8 мм.

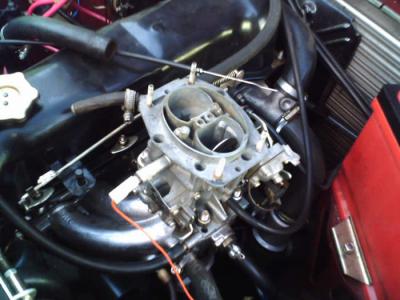

Замена карбюратора

Снимаем прежний карбюратор и устанавливаем на авто трос подсоса ВАЗ 2108, входящий в ремкомплект на классику. Чистим монтажную площадку на впускном коллекторе от пригоревших частиц старой прокладки (предварительно закрыв отверстие ветошью, чтобы не гряз не попала в коллектор). Устанавливаем прокладки под карбюратор в следующем порядке: паронитовая, гетинаксная, бумажная. Далее, установке подлежит сам карбюратор, заранее купленный на классику (в нашем случае Солекс-21083).

Пока узел питания не закручен, на две шпильки (ближние к двигателю) необходимо установить кронштейн для кулисы от 2108 из ремкомплекта. Затем можно обтянуть крепление из четырёх гаек. Следует снять двухколенчатый рычаг газа с клапанной крышки. Меняем короткий шток от педали газа на длинный. Устанавливаем переделанный двухколенчатый рычаг (кулису) на кронштейн, подогнав конструкцию по размеру. Завершающий этап в работе с механизмом — установка возвратной пружины на рычаг. Следует проверить работу привода и при необходимости отрегулировать.

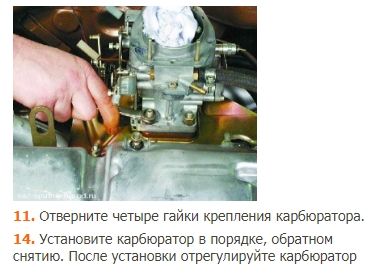

Процедура снятия карбюратора с ваз 2108

Процедура снятия и установки карбюратора с ваз 2107 описана у нас на сайте тут.

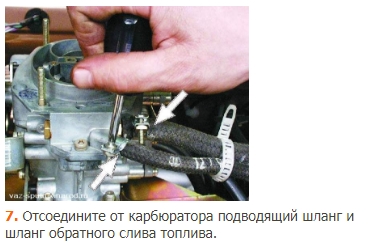

Топливные шланги и обратный клапан

К установленному узлу питания необходимо подключить топливные шланги. Конструктивная особенность Солекса-21083 в том, что он имеет «обратку». Некоторые предпочитают её заглушить.

Однако, установить обратный клапан и тройник на бензошланг, будет более верным решением:

• это не займёт много времени, всего 5-10 минут;
• система способствует экономии топлива.

Тройник врезаем перед топливным фильтром. Затем, к тройнику присоединяем шланг с обратным клапаном, исходящий от карбюратора. Соединения бензошланга крепим на хомуты.

Подключение электромагнитного клапана

После того, как на ВАЗ 2107 поставили инородный карбюратор от модели ВАЗ 2109, необходимо обеспечить ему правильную работу. Предстоит сделать так, чтобы электромагнитный клапан работал от замка зажигания. Можно заглушить ЭПХХ и снять иглу, но тогда машина будет дёргаться при выключении двигателя.

Необходимые детали для операции:

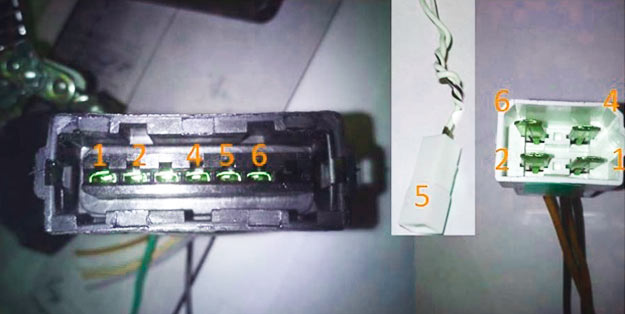

• разъём коммутатора БСЗ в сборе (с проводами);
• электроразъём с фишкой на 4 контакта (в сборе);
• блок управления ЭПХХ;
• пара одноконтактных разъёмов в сборе.

К проводам коммутатора (методом цоколёвки) необходимо припаять провода 4к и 1к штепселя. Подробная схема указана на фото.

После проделанной операции, следует установить модифицированный блок на автомобиль.

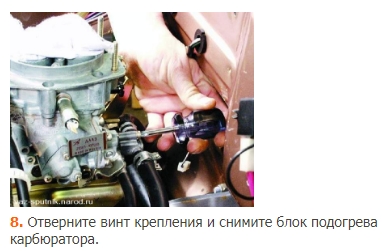

Обогрев

На вновь установленный узел питания ДВС, необходимо подать подогрев дроссельной заслонки. Для этого, следует отсоединить шланг системы охлаждения от впускного коллектора и присоединить его на патрубок обогрева карбюратора. Все соединения закрепить хомутами. Для коллектора сделайте отдельный шланг. Благодаря обогреву карбюратора, на заслонках не будет намерзать иней в холодную погоду, приводящий к нестабильной работе двигателя.

Настройка карбюратора от восьмерки на ваз 2107

После тог, как Солекс-21083 окончательно установлен и закончены инженерные работы, необходимо настроить карбюратор. Регулировка происходит на прогретом моторе. Понадобится шлицевая отвёртка.

Последовательность настройки следующая:

• необходимо выкручивать винт качества смеси, пока мотор не увеличит об/мин до 1200;
• переходим к винту количества (с пластиковой рукояткой) и с помощью его вращения снижаем обороты к/в до 1000 в минуту;
• возвращаемся к винту качества и потихоньку заворачиваем его, пока стрелка тахометра не окажется на отметке 850-900 об/мин.

После этого, можно сделать небольшой тест-драйв на модернизированной «семёрке». Затем выкрутить свечи и проверить нагар на электродах. Если он чёрный, то убавить качество топлива ½ оборота. Если белый, то наоборот добавить.

Заключение

По отзывам автовладельцев, проделавших операцию по замене узла питания ДВС, автомобиль ведёт себя совсем по-иному, гораздо лучше. У машины возрастает динамика, а расход топлива снижается на 1-2 литра. Метод модернизации не простой, так как на ВАЗ 2107 поставить карбюратор от ВАЗ 2108, без определённых знаний, не выйдет. Однако, при наличии навыков в ремонте и гаража с инструментом, это возможно сделать своими руками большинству автомобилистов.
