Лада гранта регулятор печки

Содержание

Доработка подсветки блока управления печкой Лада Гранта и Калина

Не секрет, что блок управления отопителем Лада Калина перекочевал на более современные автомобили Лада Гранта и Лада Калина 2 поколения. Вместе с ним перешли и недостатки, например, тусклая подсветка. Существует множество способов, как доработать подсветку салона, но мы остановимся только на одном из них, который по нашему мнению самый лучший.

Причина плохой подсветки блока управления печкой в зеленом светофильтре на наклейке. Чаще всего автолюбители просто стирают его, делая тем самым подсветку немного ярче, но это не решает другой проблемы — неравномерного свечения.

Мы предлагаем подойти к вопросу комплексно, улучшить подсветку и саму шкалу на блоке управления отопителем и для этого потребуется:

  1. Макет шкал в Corel Draw x5 — Чтобы скачать файлы нужно авторизироваться на сайте (пароль: lada.online).
  2. Матовая пленка с клеевым слоем, 0,5 м — 350р.
  3. Белая транслюцентная пленка 0,4 м. — 250р.
  4. Светодиодные модули для подсветки.
  5. Услуги плотерной резки — 180р.

Снимаем центральную накладку панели приборов (торпедо), для этого поддеваем отверткой все рукоятки регуляторов печки, а затем и саму пластиковую накладку, отщелкивая ее по периметру, начиная с нижнего правого угла. Затем устанавливаем светодиодные модули на двусторонний скотч. Яркая подсветка нам гарантирована.

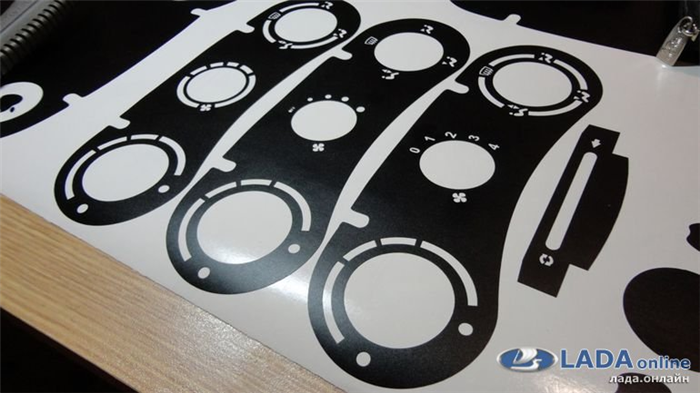

Вырезанные макеты аккуратно наклеиваем, первый слой — светофильтр для температуры красный и синий. Второй слой — белая транслюцентная пленка, а третий черная матовая пленка. Отражатели на пластике можно выровнять, чтобы они не мешали, а отражатели на внутренних кольцах не трогать.

В результате получаем равномерную и яркую подсветку блока управления печкой. Можете сравнить с тем, как было и как стало:

Как устроена система отопления на Ладе Гранте. Схема печного отопителя

Основное предназначение печного отопителя — поддержание заданного температурного режима в салоне машины, а также обеспечение бесперебойной подачи кислорода внутрь.

Тип вентиляции: приточно-вытяжной.

Схема отопления Лады Гранты: управление осуществляется механическими регуляторами, которые изменяют скорость воздушного потока, направление заслонки.

С целью недопущения проникновения в салон неприятных запахов, предустановлен тросиковый переключатель забора воздушного потока.

Элементы системы отопления Лада Гранта

Рассмотрим устройство печки Лада Гранта в комплектации «Норма»:

  • радиатор;
  • три воздушных патрубка, подающих поток к левому/правому / центральному дефлекторам;
  • модуль управления;
  • корпус радиатора;
  • резиновые уплотнители;
  • вентилятор;
  • корпус вентилятора;
  • тросы, механические тяги заслонок;
  • резисторы регулятора.
Читать еще:  Лада икс рей отзывы владельцев

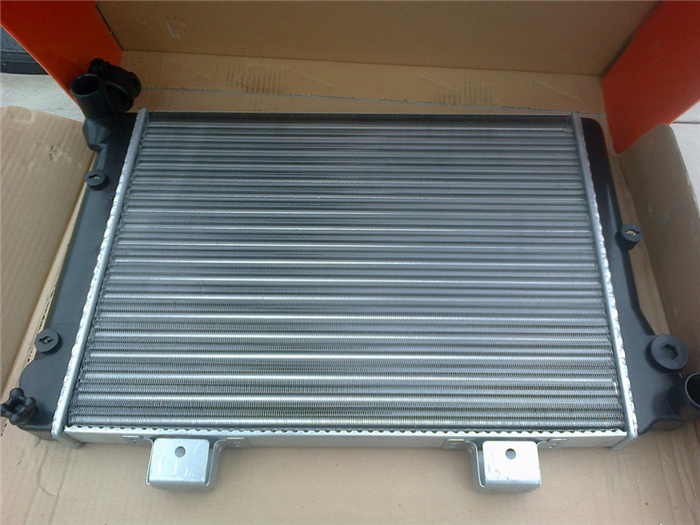

Радиатор печки

В модификации с предустановленным кондиционером перечень дополняется отдельным воздуховодом, испарителем, корпусом блока отопителя.

Как устроен вентилятор печки

Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.

Активируется вентилятор механической кнопкой, к которой подведено питание в 12 В. В версии Лада Гранта вентилятор работает на одной из трех скоростей. Водитель выбирает наиболее оптимальный режим в зависимости от температуры внутри салона.

Дополнительные резисторы Гранты

Без наличия резисторов вентилятор работает на одной скорости со стабильным показателем оборотов. Всего установлено на плате 3 резистора.

При переводе рычага в первое положение (на три резистора) вентилятор вращается на первой скорости, самой минимальной. Перевод на второе положение — вторая скорость (два резистора). Перевод на третье — третья скорость (один резистор). Детально схема печки указана на фото.

Заслонка распределителя воздуха

Установлена для регуляции воздушного потока, поступающего от вентилятора к стеклу для обдува посредством воздуховодов.

Нередко деформация, искривление корпуса пластика под воздействием температуры приводит к утечке потока, разгерметизации.

Заслонка регулятора температуры

Регулирует подачу теплого воздушного потока от печного отопителя в салон машины. Чем шире открыта заслонка, тем больше пропускная способность «канала», и наоборот, чем уже, тем меньше.

Теплообменник Гранты

Основное его предназначение в нагреве воздушного потока, поступающего в салон. Теплообменник с силовым агрегатом связан посредством двух резиновых патрубков: подача и обратка для циркуляции жидкости.

Штатное месторасположение — центральная часть торпедо салона автомобиля.

Датчик температуры воздуха внутри авто

Конструкционно установлен внутри пластикового плафона освещения салона. Во избежание перегрева, датчик оборудован системой принудительного обдува.

Установка спроектирована так, чтобы не искажать фактические температурные показания.

Патрубки

Резиновые патрубки буквально пронизали всю систему охлаждения, печного отопления, кондиционирования. Без их помощи невозможно соединить между собой участки магистралей.
Способ фиксации: на хомуты, металлические стяжки.

Управление отопительной системой

Для корректировки скоростного режима вентилятора, на регуляторе нанесена шкала-градация. Владелец авто самостоятельно выбирает оптимальный режим вращения вентилятора.

Регулятор отопительной системы в салоне

Поломка регулятора блокирует работу всей системы отопления салона автомобиля.

Система вентиляции и отопления салона Лады Гранты: проверка, регулировка

Тип системы вентиляции и отопления салона приточно-вытяжной. Рабочая температура жидкости для отопления салона в диапазоне от 90 до 94°.

Теплый (горячий) воздух подается в салон электрическим вентилятором. Скорость подачи настраивается специальным регулятором, который ускоряет (снижает) частоту вращения крыльчатки.

Электромотор имеет четыре положения:

  • первая;
  • вторая;
  • третья скорость;
  • положение: выкл.

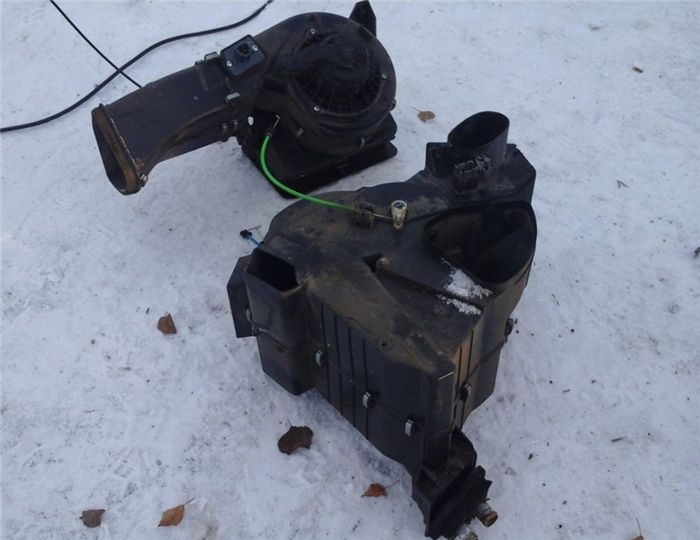

Мотор печки

Забор воздуха следует извне посредством воздухозаборников под жабо в моторном отсеке. Для очистки потока предустановлен фильтр. Наполнитель: синтетический материал.

Вытяжка воздуха осуществляется посредством вентиляционного окна в задней части машины, за бампером.

Модуль отопителя установлен в центральной части торпеды, под панелью. В процессе работы двигателя жидкость нагревается, циркулирует по контуру (водяной рубашке).

Количество воздуха, который поступает извне, регулируется водителем. Распределение потока также регулируется заслонкой при помощи тросикового привода.

Читать еще:  Датчик дроссельной заслонки лада гранта 8 клапанная

Диагностика системы печного отопления

  1. Машину помещаем в периметр ремонтной зоны, открываем капот.
  2. Запускаем мотор.
  3. Проворачиваем регулятор против часовой стрелки в синий сектор.
  4. Рычагом поочередно активируем первую, вторую, третью скорости вращения вентилятора.

Если вентилятор не изменяет обороты — то причина неисправности в резисторах.

Если вентилятор не активируется, то неисправность в цепи питания.

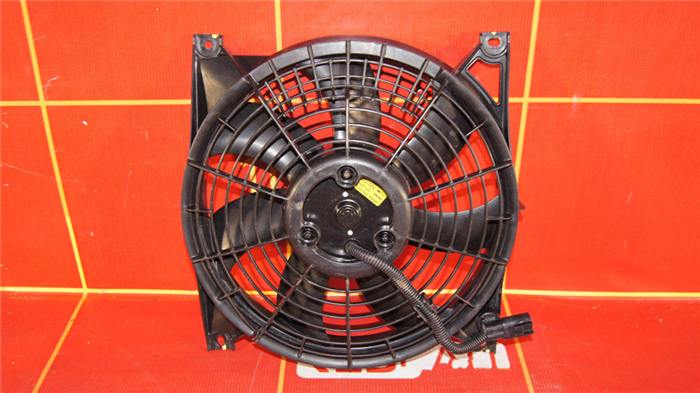

Вентилятор печки

Проводим диагностику при помощи мультиметра.

  1. Активируем заслонку печного отопителя, если изменения не происходят, то неисправен привод заслонки.
  2. После того, как прогрет двигатель к температуре 60 – 70° проворачиваем рычаг регулятора в положение красного сектора.
  3. Проверяем температуру воздуха, он должен соответствовать градусу. В противном случае неисправен привод заслонки.
  4. При необходимости повторяем процедуру переводом регулятора в положение синего сектора.

Блок управления системой отопления и вентиляции Lada Granta

Cистема отопления, кондиционирования и вентиляции Лада Гранта представляет собой единый комплекс, который обеспечивает максимально комфортные условия в салоне автомобиля, независимо от погодных условий и режима движения.

Панель блока управления системой установлена на консоли панели приборов.

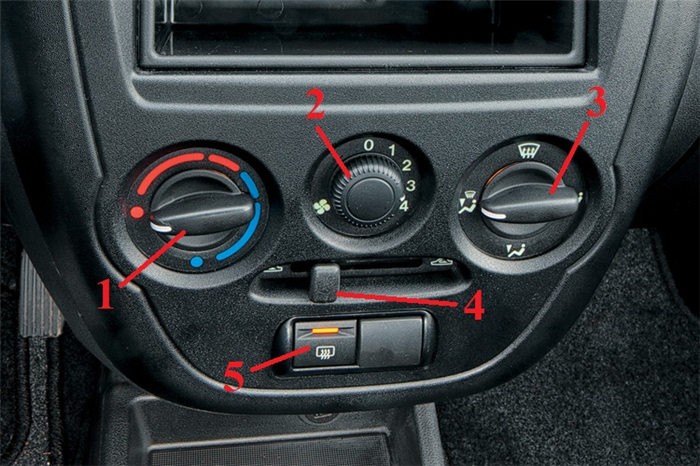

Блок управления системой отопления и вентиляции:

1 – регулятор температуры воздуха;

2 – переключатель режимов работы вентилятора;

3 – регулятор распределения потоков воздуха;

4 – рычаг управления рециркуляцией воздуха;

5 – выключатель обогрева заднего стекла.

Наружный воздух в салон автомобиля может поступать через центральные и боковые дефлекторы системы отопления и вентиляции, в зону расположения ног, головы и на ветровое стекло.

Интенсивность подачи воздуха в салон регулируется поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличивайте скорость вращения вентилятора.

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне

1. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля;

2. Воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля;

3. Воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров.

4. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров.

Регулятор температуры воздуха

Поворотом рукоятки регулятора температуры воздуха изменяйте температуру воздуха, поступающего в салон.

Для повышения температуры воздуха поверните рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха – вправо, в синий сектор. С ее помощью можно определять откуда брать воздух печке – с салона либо снаружи. С салона нужно брать, когда на улице есть неприятный запах, или нужно прогреть машину быстрее.

Рычаг управления системой рециркуляции

Для включения режима рециркуляции переведите рычаг в крайнее правое положение. При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха.

Для поступления в салон наружного воздуха переведите рычаг в крайнее левое положение.

Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток до их полного открытия и поворотом корпуса дефлектора.

Читать еще:  Лада калина седан или хэтчбек

Примечание:

Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.

Выключатель обогрева заднего стекла

Включение и выключение обогрева заднего стекла осуществляется нажатием клавиши при включенном зажигании. Включается она кнопкой, расположенной ниже рукоятки.

Как устроена печка на Ладе Гранте

Отопительная система автомобиля Лада Гранта служит для выполнения нескольких функций: вентиляция салона, обогрев и охлаждение.

Все детали печки Гранты:

  • радиатор;
  • несколько воздуховодов: к решёткам обдува стёкол, к правому, центральному и левому дефлекторам;
  • блок управления;
  • крышка радиатора;
  • воздуховод;
  • уплотнитель;
  • корпус печки;
  • отверстие, присоединяющее воздуховод к задним пассажирам;
  • вентилятор;
  • корпус вентилятора;
  • тяги заслонок: рециркуляции, регулятора температуры, распределения воздушных потоков;
  • резистор вентилятора — дополнительный.

Как устроен вентилятор печки

Вентилятор отопителя Гранты получает воздух из улицы и подаёт его к заслонкам кондиционера и отопителя. Чтобы вентилятор работал с различной мощностью, цепь питания его двигателя оснащена дополнительными резисторами.

Дополнительные резисторы Гранты

Блок этих комплектующих состоит из предохранителя, а также трёх резисторов. Как он работает? Каждый из этих трёх резисторов отвечает за определённую скорость работы. Например, благодаря первому мы можем установить самую низкую скорость обдува, с помощью второго выбираем среднюю, а третий обеспечивает довольно мощный обдув. Без дополнительных резисторов мотор вентилятора будет работать на максимальной — четвёртой скорости.

Заслонка распределителя воздуха

Предназначена для управления воздушным потоком, который поступает по воздуховоду для обдува стёкол или салона.

Заслонка регулятора температуры

Пропускает через себя воздушный поток, который поступает в салон от отопителя. От изменения её положения зависит количество воздуха, который поступит внутрь авто.

Теплообменник Гранты

Предназначение радиатора этого автомобиля заключается в нагревании воздуха, который поступает в салон теплом с той жидкости, что охлаждает автомобильный мотор. Теплообменник с мотором связывают: шланг — 2 штуки (располагаются в моторном отсеке).

Сам радиатор установлен в корпусе из пластмассы. Вся конструкция расположена в центральной части приборной панели.

Датчик температуры воздуха внутри авто

Располагается в корпусе плафона, служащего для освещения автомобильного салона. Оснащён системой обдува, которая защищает элемент от перегрева из-за влияния иных нагретых устройств. Подобный подход исключает неверные температурные показания.

Патрубки

Как стоят грантовские патрубки на печке? Сначала необходимо отвинтить несколько хомутов, которыми крепят патрубки печки к радиатору отопителя. Таким образом, мы доберёмся к самим патрубкам и при необходимости сможем их освободить.

Управление отопительной системой

Для управления скоростью и направлением поступающего воздуха в автомобиле имеются переключатели со специальными пометками. С их помощью вы выбираете, каким воздухом должен дуть отопитель: холодным или горячим.

Нужно отметить, что каждый из вышеперечисленных компонентов занимает весомое место в целой отопительной системе. Вышел из строя хоть один из них — функционировать нормально не смогут другие. Каждая труба и трубка, маленький уплотнитель или большой радиатор — это цельная продуманная и поддерживающая друг друга система, требующая правильной эксплуатации и регулярного технического обслуживания.
