Лада гранта тросиковая коробка передач

Содержание

Тросиковая коробка на Лада Гранта: что нужно знать

Несмотря на то, что все больше автомобилей оснащаются автоматическими коробками переключения передач, «механика» не только не исчезает, но и совершенствуется, становясь еще более надежной и недорогой в производстве и ремонте. Примером может служить КПП Гранта с тросовым приводом.

Особенности тросовой КПП

В обычной механической коробке переключение передач, условно говоря, перемещение шестеренок производится посредством жестких тяг. Из-за этого водителю при смене передачи необходимо прилагать усилия (особенно на старых моделях), в салоне ощущается дополнительная вибрация, которая передается по тягам от коробки.

  • механизма переключения;
  • устройства управления приводом;
  • транслятора;
  • реактивной тяги;
  • тросов.

Тросы, кстати, изготовлены в Японии компанией Atsumitec. Кроме того, стоит заметить, что диаметр диска сцепления увеличился с 200 до 215 мм.

Преимущества тросовой коробки автомобиля Лада Гранта

Разработчики конструкции, как и автомобилисты, которые уже оценили новшество, утверждают, что тросиковая коробка передач на Гранте имеет ряд преимуществ перед классическим вариантом МКПП.

      • Уменьшена вибрация, как следствие, повышен комфорт в салоне. Кроме того, передачи стали включаться намного тише, без характерных щелчков;
      • Для переключения 1 и 2 передачи установлены многоконусные синхронизаторы. Это позволило существенно уменьшить усилия для включения указанных передач;

      Как видно, внесение изменений в МКПП Гранта и усовершенствование агрегата позволило производителю не только повысить комфорт и безопасность езды, но также сделать управление более дружелюбным по отношению к водителю.

      Замена трансмиссионного масла в коробке передач Lada Granta. Когда менять масло, как поменять масло в МКПП Лада Гранта своими руками. Рекомендации.

      КПП Лада Веста: типы коробок на Lada Vesta, почему и когда нужно менять трансмиссионное масло. Какое масло залить в КПП Весты, как поменять масло в коробке.

      Лада Веста с автоматом: какой тип автоматической трансмиссии на Lada Vesta, плюсы и минусы. Перспективы появления АКПП или вариатора на Весте.

      Lada Granta с автоматической коробкой передач: какая АКПП стоит на Граната, надежность коробки, особенности, преимущества и недостатки.

      Проверка трансмиссионного масла, замена ATF в автоматической коробке Лада Гранта. Как проверить уровень, какое масло лить в АКПП Lada Granta, рекомендации.

      Автоматическая коробка передач на SsangYong Actyon: особенности, виды АКПП. Неисправности АКПП Актион BTR M11: признаки неполадок, диагностика, ремонт.

      Механическая тросовая коробка передач Лада Гранта, Калина 2 (устройство и отзывы)

      В 2013 году АвтоВАЗ решил доработать механическую коробку передач (МКПП 2180). На замену привода переключения передач с тягами пришел трос. Конструкцию коробки модернизировали, а в название добавили следующий порядковый номер (МКПП 2181). Рассмотрим особенности тросовой КПП.

      Сравнение МКПП 2180 и МКПП 2181

      Разница между двумя коробками значительная:

      1. Вместо жестких тяг используется трос (японская фирма Atsumitec). За счет этого уменьшается вибрация на кузов и ручку КПП.
      2. На 1 и 2 передачах установили многоконусные синхронизаторы. Это увеличивает срок службы узлов и снижает усилие при включении передач.
      3. Диаметр сцепления увеличили до 215 мм. В связи с этим пришлось использовать другой картер, а стартер расположить не вдоль коробки, а вдоль двигателя.
      4. Уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º), а также усилие предварительного поджатия (со 150 до 70 Н). Это позволило облегчить переключение.
      5. Механизм выбора передач был разработан заново (группа компаний Schaeffler).
      6. Механизм выбора передач перенесли снизу вверх. Это позволило устранить течь масла и облегчить переключение передач в мороз.
      7. В конструкции механизма выбора передач предусмотрена селекторная пластина, обеспечивающая чёткую схему переключения передач.
      8. В механизме предусмотрели блокировку от случайного включения заднего хода.
      9. Объем масла в КПП уменьшился с 3,3 литров до 2,2.
      10. С завода в КПП заливают вместо минералки — полусинтетику.

      Схемы и устройство МКПП 2181

      Основные элементы коробки передач ВАЗ-2181:

      1 – ведущая шестерня главной передачи; 2 – вторичный вал; 3 – первичный вал; 4 – вилка включения пятой передачи; 5 – вилка включения третьей и четвертой передач; 6 – выключатель фонарей заднего хода; 7 – картер сцепления; 8 – механизм переключения передач; 9 – центральный фиксатор.

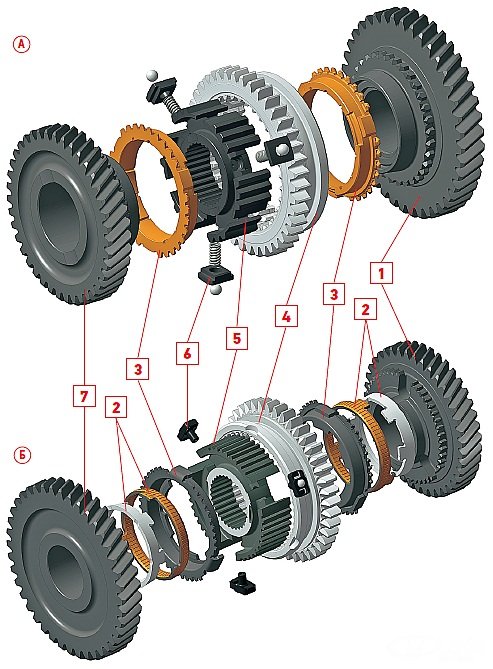

      Устройство синхронизаторов коробок ВАЗ-2110 (А) и -2181 (Б):

      1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

      Механизм выбора передач:

      1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

      Что получили?

      Конструкцию коробки передач удалось не только оптимизировать и сделать более надежной, но и практически полностью устранить неприятные вибрации на рычаге и кузове автомобиля. Люфты стали меньше, а переключения четче. Стоит отметить, что использование модернизированной коробки передач на Лада Гранта и Лада Калина 2 повлекло за собой увеличение стоимости этих автомобилей в среднем на 5000 рублей. Кстати, тросовая коробка не устанавливается на Лада Приора, на этом автомобиле используется МКПП-2180 с жесткими тягами.

      Напомним, по отзывам первые экземпляры доработанной коробки передач были не совсем удачные. Владельцы заметили уменьшение вибраций, но столкнулись с новой проблемой, коробка стала выть. После этого АвтоВАЗ внес изменения в конструкцию, но осадок остался..

      Тросовая коробка передач Гранты: конструкция и особенности работы

      Установка на модели Гранта и Калина усовершенствованной КПП, позволило многим автомобилистам по-новому взглянуть на транспорт от АвтоВАЗа.

      Улучшенная коробка передач с тросовым приводом на Лада Гранта позволяет значительно уменьшить вибрации при езде. Обуславливается данное отличие заменой привычной тяги с кулисами соединяющими тросами. Все колебания и вибрации при переключении при передаче направления через тросовую систему будут полностью исключены.

      Особенности конструкции и эксплуатации тросовой КПП Гранты

      Важной новинкой разработки стало уменьшение объема требуемого масла и условия замены самого состава. Ранее использовались минеральные смеси в объеме около 3 л, теперь требуется проводить заливку 2,2 л полусинтетического состава.

      Многих водителей интересует вопрос: какое масло лить в тросовую коробку Лада Гранта для нормального функционирования. Производители требуют использования смеси с вязкостью 75W-85 и спецификацией GL-4.

      В отличие от своего прародителя КПП 2108, новая тросовая коробка Лады Гранты получила несколько иную схему переключения. Теперь задняя передача располагается не слева от первой передачи, а напротив пятой.

      Такая конструкция удобней обычной механики, поэтому понравится многим автомобилистам. Кроме того проблема случайного включения заднего хода полностью пропала. К не менее важным преимуществам новой КПП можно отнести следующее:

      1. Работа в морозы до -42 градусов без загустения масла и затрудненного перемещения переключателя.

      2. Возможность демонтажа и ремонта переключателя без снятия всей коробки.

      3. Быстрое переключение скоростей с минимальными усилиями.

      4. Установка новых многоконусных синхронизаторов на 1 и 2 передаче обеспечивает защиту ступеней.

      5. Покрытие промежуточных колец синхронизаторов составом, обеспечивающим качественную работу установки.

      Все эти особенности на Лада Гранта тросовая коробка передач, которой претерпела многочисленные и полезные изменения, позволили уменьшить или полностью избавиться от некоторых проблем с управлением. Сохранность коробки обеспечивается за счет уникального процесса ее разработки.

      Специалисты АвтоВАЗа проводили подгон деталей при помощи точных компьютерных расчетов, исходя из требований к конечному изделию. Были учтены нагрузки на отдельные части, частота задействования компонентов, реальная нагрузка.

      Уникальность конструкции тросовой коробки Гранты

      Замена тяг с кулисами была вызвана необходимостью уменьшения колебаний. Первоначально разработчики рассматривали гидравлическую систему, которая устанавливается на многие заграничные марки авто.

      Но в отличие от дорогой новинки, качественная тросовая коробка передач Лада Гранта станет доступна каждому покупателю.

      Конечная стоимость транспорта за счет внесенных обновлений будет увеличена приблизительно на 5 тысяч рублей. Получаемое качество, надежность и комфорт за такую низкую стоимость – приемлемое и выгодно решение.

      Понравится покупателям коробка передач Лада Гранта тросовая и тем, что новые вилки переключения стали более прочными. Ранее устанавливались стальные детали с бронзовым напылением от износа. Защитный слой со временем просто истирался и в результате ухудшал состав масла из-за попадающей в него пыли.

      Новые вилки имеют незначительный вес и высокую прочность, поскольку изготовлены из алюминиевого сплава. Дополнительно они защищаются специальными пластиковыми накладками, способствующими снижению износа.

      Устаревшие блокировки и пружины в механизме переключения также были заменены. Их место заняла пластина, которая является одним из определяющих элементов для быстрой смены передач.

      По пластине перемещается фиксатор, передающий вносимые владельцем изменения по скоростному режиму. А оригинальная конструкция фиксатора, которым “обзавелась” коробка передач тросовая Лада Гранта, снижает механические трения при считывании (за счет отсутствия подшипников). Поэтому работа переключателя доведена до оптимального состояния.

      Используемый тросовый привод КПП Лада Гранта становится гарантом качественного и удобного управления без каких-либо помех. Все колебания и вибрации снижены до минимума и поэтому водитель не будет ощущать дискомфорта при переключении передач.

      Возможно, в будущем специалисты установят на Гранту и гидравлическую систему переключения. Но пока тросовый тип является более привлекательным ввиду отличного соотношения ценовой категории и получаемых возможностей.

      Разработка новой КПП позволила учесть появлявшиеся проблемы механики и полностью избавиться от них. Редукторная часть (исключая синхронизаторы) практически не изменилась, именно поэтому цена обновления вышла минимальной и доступной для каждого покупателя.

      При этом новая тросовая коробка передач Гранта проста не только в эксплуатации, но и в ремонте. Отдельно извлекающийся механизм управления, новое трансмиссионное масло и его редкая замена (каждые 200 тыс. км или раз в 5 лет) позволят без труда проводить недорогое и качественное обслуживание.

      Устройство и ремонт КПП на Лада Гранта с тросовым приводом: регулировка тросов

      Разработки АВТОВаз не стоят на месте и в 2013 году руководство компании, вместе с конструкторским отделом решили перейти на новый вид коробки передач с тросовым приводом. Эти КПП устанавливаются на автомобили Лада Гранта и Калина 2.

      Внешний вид КПП

      Устройство и отличия КПП с тросовым приводом

      В отличии от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

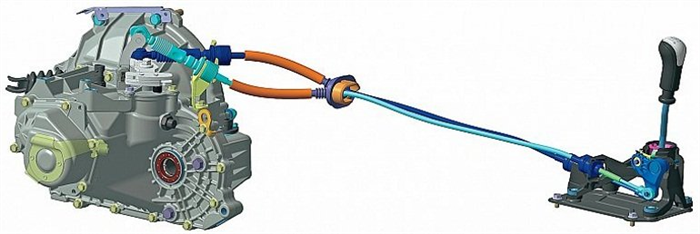

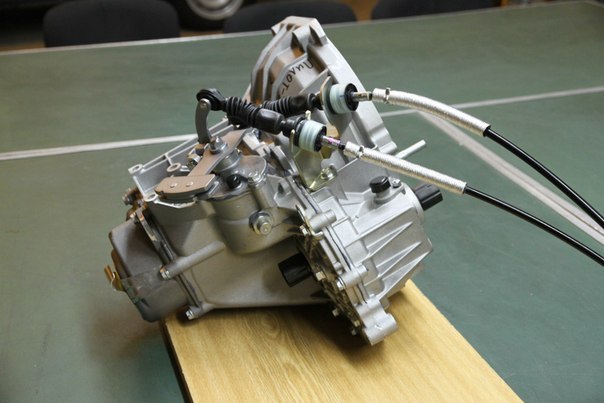

      КПП ВАЗ-2181 с тросовым приводом

      Для того чтобы понимать, как всё устроено, сравним стандартную КПП с маркировкой ВАЗ-2180 и новую ВАЗ-2181:

      • Для уменьшения вибрации издаваемые коробкой передач с тяговым приводом были установлены тросы от производителя Atsumitec.
      • Чтобы уменьшить усилие для переключения 1 и 2 передачи производитель установил многоконусные синхронизаторы.
      • Увеличился размер сцепления до 215 мм.
      • В связи с изменением трансмиссионной конструкции, стартер пришлось расположить вдоль мотора, а не КПП.
      • Для облегчения переключения передач пришлось уменьшить угол скоса зубьев синхронизатора со 125 градусов до 100.
      • Для устранения течи масла конструкторы перенесли механизм выбора передачи наверх. Но, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции.
      • Уменьшился объем заливаемого смазочного материала с 3,3 л до 2,2 л.
      • Установлена селекторная пластина, которая позволяет более четко переключать передачи.
      • Совершен переход с минерального масла на полусинтетическое.
      • Чтобы случайно не включить задний ход была разработана специальная блокировка.

      Основные элементы и комплектующие, которые сходят в устройство новой КПП можно увидеть на рисунках ниже:

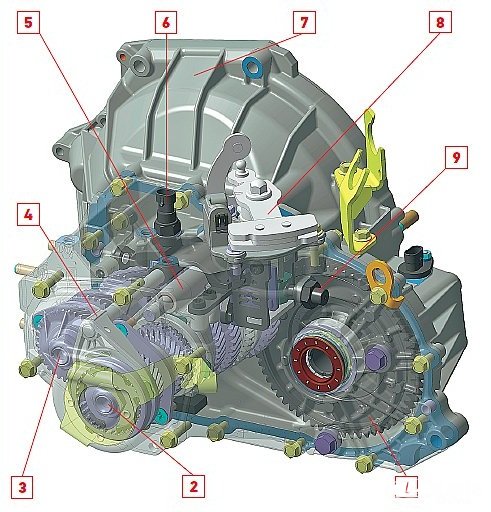

      Схема коробки передач и расшифровка основных её элементов

      1. ведущая шестерня главной передачи;
      2. вторичный вал;
      3. первичный вал;
      4. вилка включения пятой передачи;
      5. вилка включения третьей и четвертой передач;
      6. выключатель фонарей заднего хода;
      7. картер сцепления;
      8. механизм переключения передач;
      9. центральный фиксатор.

      Устройство синхронизаторов коробки ВАЗ -2181

      1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

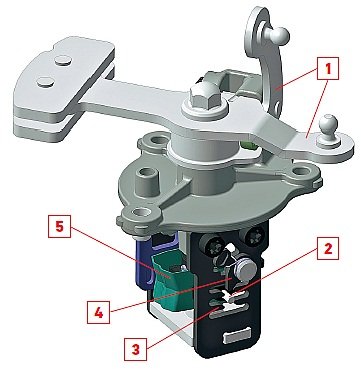

      Механизм выбора передач

      1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

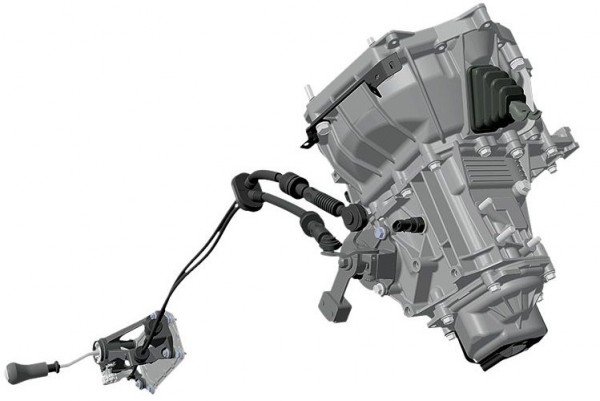

      Полный вид КПП с тросовым приводом

      Таким образом, завод-изготовитель решил улучшить и модернизировать коробку переключения передач, которая была не надежная и имела достаточно много проблем. За счет новой улучшенной системы была уменьшена вибрация по кузову и ручки КПП. Передачи включатся, начали более четко, и пропали огромные люфты.

      Каталожные номера и производство

      Как известно, аналоги КПП выпускаются редко, а на отечественные автомобили тем более.

      Поэтому, для коробки передач с тросовым приводом Лада Гранта существует один каталожный номер – 21810-1700012-00.

      Разборка и ремонт КПП на Лада Гранта

      Разборка КПП с тросовым приводом Лада Гранта потребует достаточно много инструмента. Основными является набор ключей и головок разных размеров.

      Итак, преступим к разборке коробки передач:

      1. Первым делом, как и в любом ремонте, очищаем деталь от грязи.

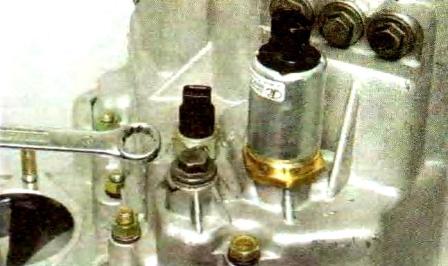

      2. Выворачиваем шпильки крепления картера сцепления.

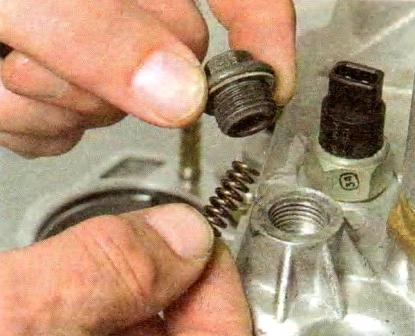

      Отворачиваем пробку фиксатора вилки включения передачи заднего хода

      Вынимаем из отверстия картера пружину фиксатора

      Используя магнит, вынимаем шарик фиксатора

      Отворачиваем гайку крепления задней крышки картера коробки передач

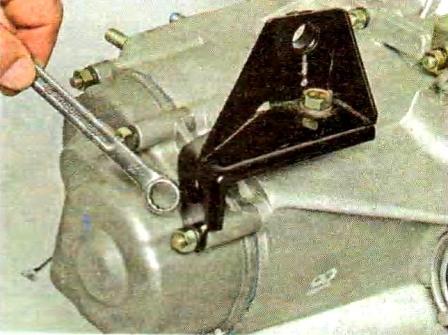

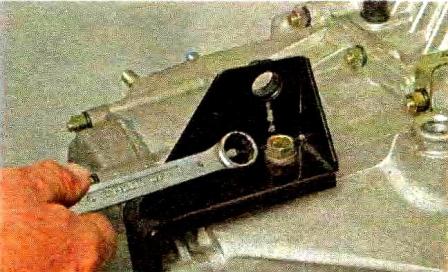

      Отворачиваем болт крепления кронштейна троса привода выключения сцепления

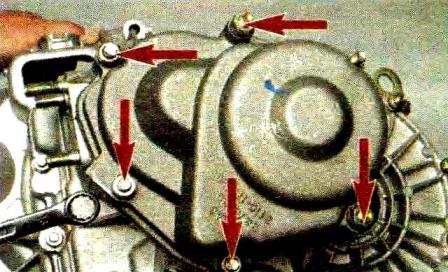

      Отворачиваем гайки крепления задней крышки картера

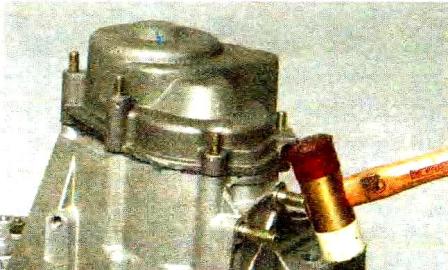

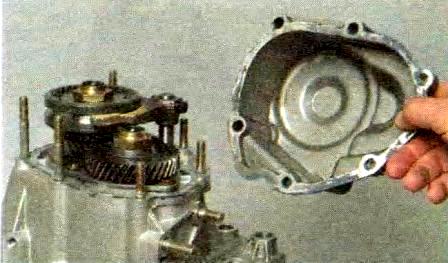

      Постукивая молотком с пластмассовым наконечником или обычным молотком через оправку из мягкого металла по приливам крышки

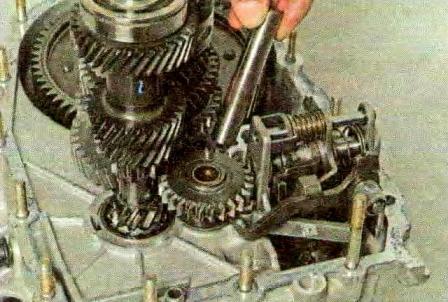

      Через выколотку из мягкого металла наносим удар по вилке

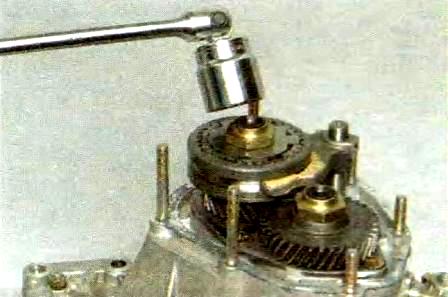

      Головкой на 32 с мощным воротком отворачиваем гайки валов

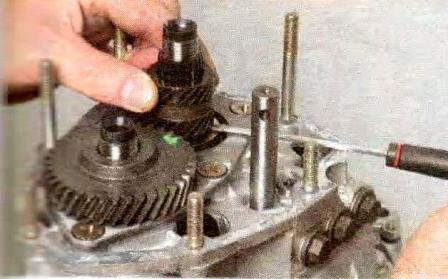

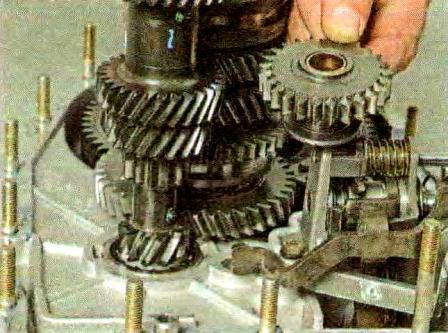

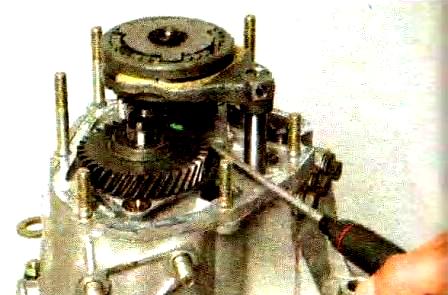

      Поддев отверткой ведомую шестерню V передачи, снимаем узел

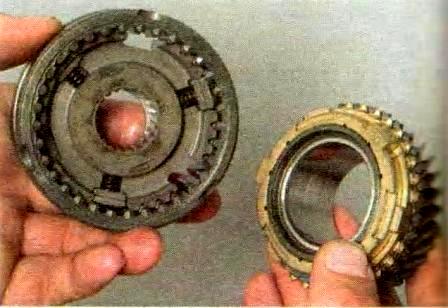

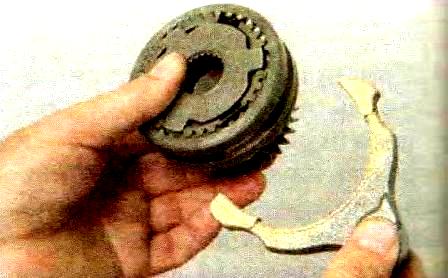

      Отделяем муфту руками

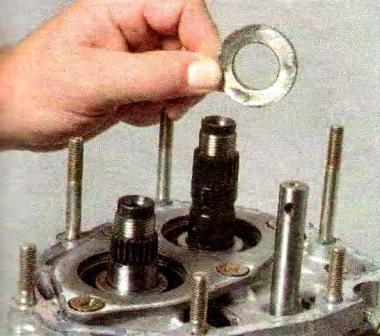

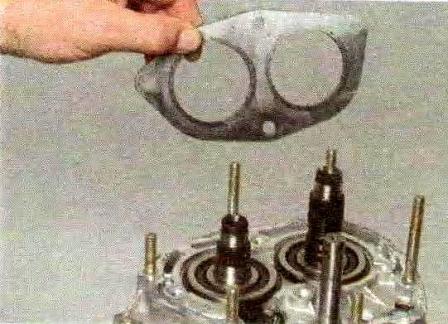

      Снимаем пластину синхронизатора

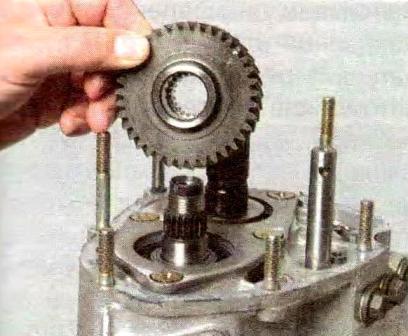

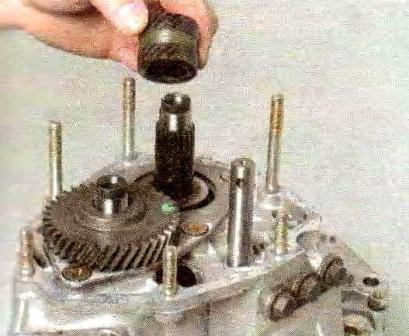

      Демонтаж шестерни, предварительно поддев ее

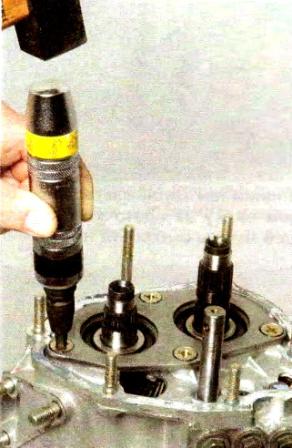

      Выкручиваем крепление пластины

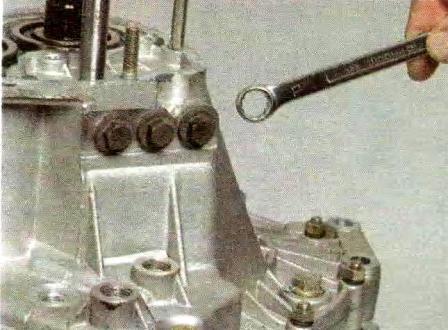

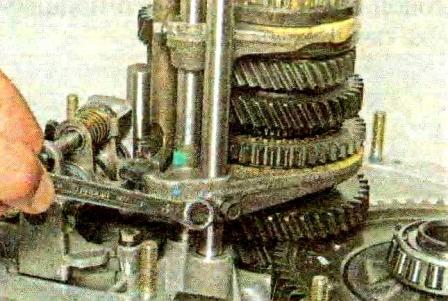

      Отворачиваем три пробки фиксаторов штоков вилок переключения передач

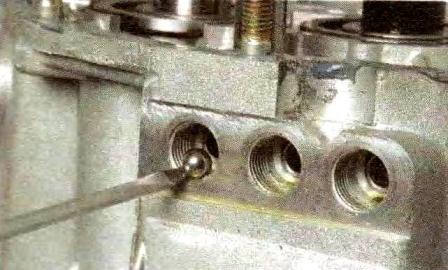

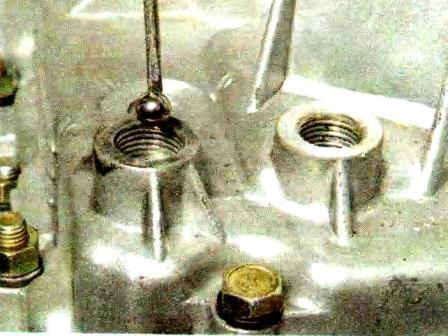

      Извлекаем магнитной отверткой шарики фиксаторов

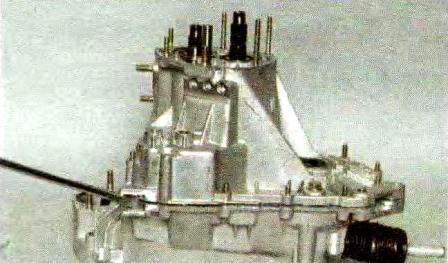

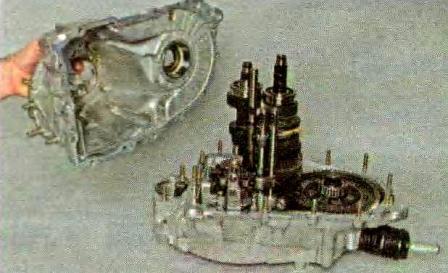

      Вставляем отвертку, чтобы приподнять картер

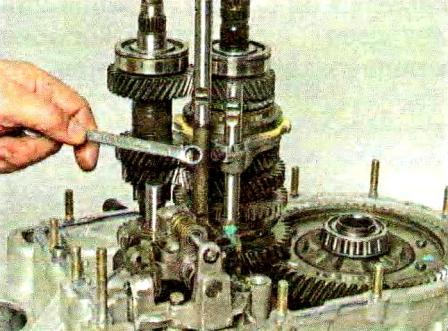

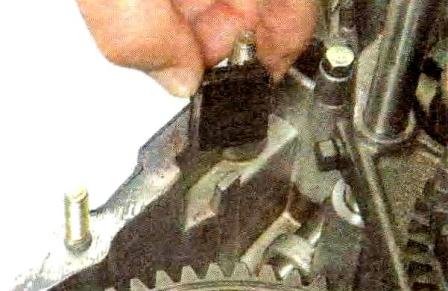

      Удаление крепления вилки

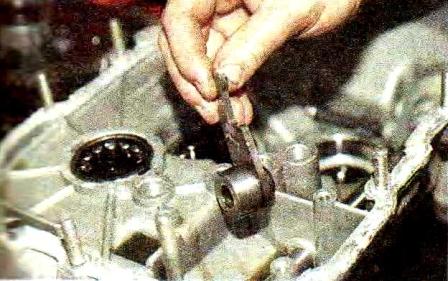

      Отверткой выводим рычаг штока из зацепления в механизме переключения передач

      Демонтируем шестерню заднего хода

      Отворачиваем три болта крепления механизма переключения передач

      Снимаем механизм переключения передач

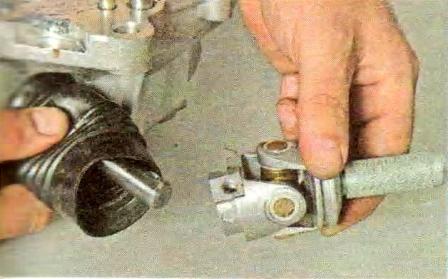

      Разборка переключателя передач

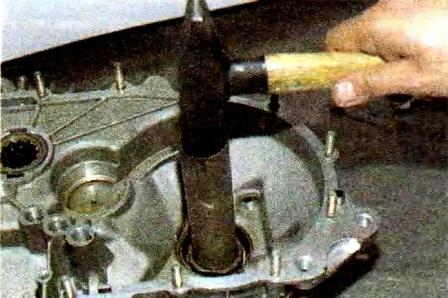

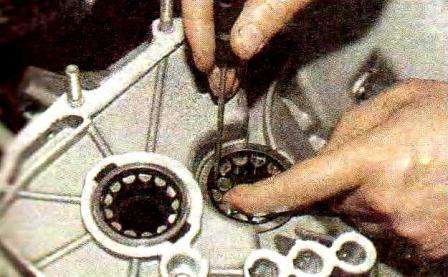

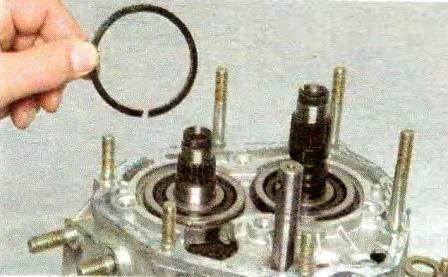

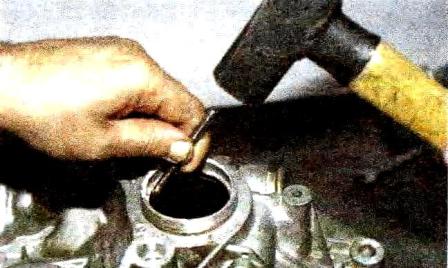

      Выпресовываем наружное кольцо

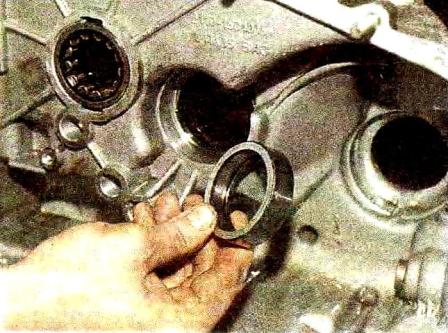

      Демонтаж наружного кольца

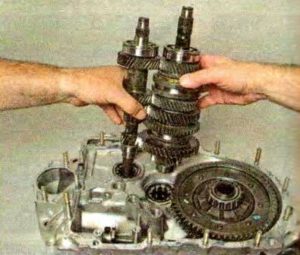

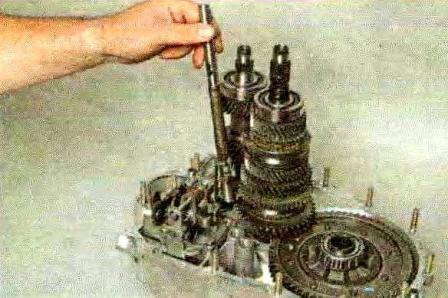

      Теперь коробка передач Лада Гранта с тросовым приводом полностью разобрана, и можно определить детали, которые нужно заменить.

      Определение неисправностей и методы их устранения

      Зачастую неисправности коробки передач имеют характерный звук, который определяет зону поломки, но существуют и другие факторы, которые служат сигналами для ремонта узла. Рассмотрим, основные неисправности и способы их устранения:

      Регулировка тросового привода КПП на Лада Гранта

      Регулировка тросового привода коробки передач Лада Гранта отсутствует согласно технической документации завода изготовителя. Единственным вариантом регулировки, которую придумали сами автомобилисты, является то, что можно немного подтянуть троса, если они просели или поддались износу. Еще одним вариантом регулировки является «народное» отодвигание ух крепления тросов, но этот метод не всегда эффективный.

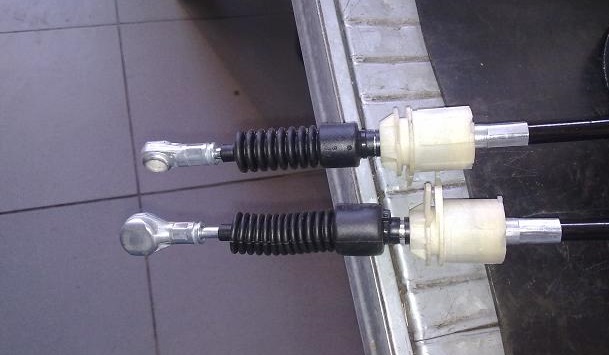

      Тросы для замены привода коробки передач ВАЗ-2181

      На основании выше сказано, рекомендуется при выходе со строя тросов – заменить их. Техническая плановая замена должна производиться один раз на 100 000 км пробега. Если есть гарантия на автомобиль, то не рекомендуется мудрить и обратиться на автосервис для устранения неисправностей.

      Интересные факты

      Рассмотрим интересные факты, которые удалось узнать о новой коробке передач Лада Гранта:

      • КПП ВАЗ-2181 не будет устанавливаться на Приору, поскольку конструкторы посчитали, что это будет не рентабельным переделывать всю конструкцию силовых агрегатов.
      • Стоимость Лада Гранта и Калина 2 увеличилась на 5000-7000 руб. с внедрением новой КПП в автомобиль.
      • Согласно отзывам автовладельцев, первые экземпляры КПП с тросовым приводом были не совсем удачными и имели достаточно много недоработок: вибрация становилась слышимой после 70-80 тыс. пробега, вой коробки, повышенный износ деталей и прочее. На основании этого, завод-изготовитель внес коррективы в конструкцию и улучшил характеристики, но у многих автовладельцев впечатление от КПП с тросовым приводом ВАЗ-2181 осталось негативное.
      • Завод АВТОВаз продолжает разработку и модернизацию новой КПП, которая станет вторым поколение тросовых коробок передач. Устанавливать ее планируется на 2-е поколение Лада Гранта, которая сейчас идет в разработке. Конструкторы обещают, учесть опыт, полученный при разработке первого поколения и не допустить такой оплошности во второй раз.

      Выводы

      Становится понятным, что коробка переключения передач с тросовым приводом Лада Гранта стала лучше, чем ее младший брат с жесткими тягами. Модернизация узлов позволила улучшить характеристики, уменьшить вибрацию и улучшить качество переключения передач. С тем же, многие автовладельцы, до сих пор, выражают недовольство повышенным износом и частыми поломками, хотя завод обещает исправить этот недостаток.
