9.8 Система улавливания паров топлива (EVAP)

Система улавливания паров топлива (EVAP)

Система EVAP осуществляет адсорбирование паров топлива и сжигание их в составе горючей смеси в ходе нормального функционирования двигателя.

В состав любой системы улавливания паров топлива обязательно входит адсорбер, заполненный активированным углем, в который осуществляется сбор паров бензина. Отличие одной системы от другой может заключаться в осуществлении управлении выводом испарений. Ниже приведено описание системы, типичной для моделей описываемой в данном Руководстве марки автомобилей, которое должно снабдить владельца информацией, достаточной для понимания принципа вывода паров топлива на его автомобиле.

Приведенное ниже описание не претендует на однозначное соответствие описанию системы, использованной на конкретного автомобиля, однако дает представление о типичной схеме, принятой для вывода паров топлива на моделях, оборудованных системой впрыска топлива. Не смотря на то, что наличие всех перечисленных ниже компонентов является обязательным в любой системе EVAP, на конкретном автомобиле вполне могут быть включены дополнительные устройства, являющиеся уникальными. Сверьтесь с данным ярлыка VECI и схемы прокладки вакуумных шлангов, расположенных под капотом автомобиля.

Крышка горловины залива топлива оборудована двухходовым предохранительным клапаном. Клапан служит для вывода в атмосферу скопившихся в топливном баке испарений в случае отказа системы EVAP.

Другой отсекающий (разгрузочный) клапан установлен на топливном баке и служит для регулировки вывода паров топлива из бака в угольный адсорбер в зависимости от присутствия в баке избыточного или отрицательного давления (смотря по температуре окружающей среды).

После прохождения двухходового клапана топливные испарения по вентиляционным шлангам поступают в угольный адсорбер, расположенный в двигательном отсеке, где они адсорбируются активированным углем и хранятся до вывода в камеры сгорания двигателя.

Местоположение угольного адсорбера системы EVAP.

Когда двигатель запускается и разогревается до заранее установленной температуры отсекающий электромагнитный клапан продувки вблизи адсорбера закрывается, обеспечивая открывание разрежением впускного трубопровода диафрагменного клапана управления продувкой адсорбера. При этом пары топлива выводятся из адсорбера также под воздействием разрежения впускного трубопровода.

Электромагнит управления продувкой адсорбера расположен на левой стороне двигателя, по соседству с TPS.

Полная проверка системы EVAP лежит вне пределов квалификации среднестатистического механика-любителя. По счастью система улавливания паров, как и любая другая подсистема системы снижения токсичности отработавших газов попадает под гарантийные обязательства завода-изготовителя (5 лет, или 80 000 км (50 000 миль) пробега на момент составления данного Руководства). Возможно, система не выйдет из строя ни разу в течение всего срока службы автомобиля, однако, в любом случае следует время от времени проверять состояние ее шлангов и угольного адсорбера.

Всегда в первую очередь проверяйте состояние шлангов, отсоединение или повреждение которых чаще всего оказывается причиной отказа системы EVAP. Для проверки правильности подсоединения шлангов сверьтесь со схемой прокладки вакуумных шлангов, нанесенной на шильду, закрепленную на опоре радиатора под капотом автомобиля. В случае необходимости произведите ремонт или замену поврежденных шлангов.

  1. Отсоедините вакуумный шланг от диафрагменного клапана продувки адсорбера (расположен на впускном трубопроводе) и подсоедините к шлангу вакуумметр. Запустите двигатель и оставьте его работающим на холостых оборотах. Разрежения в шланге быть не должно!

Температура двигателя при этой проверке должна достигать 75,5° С.

Адсорбер — проверка клапана продувки, снятие и установка

Проверка клапана продувки

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

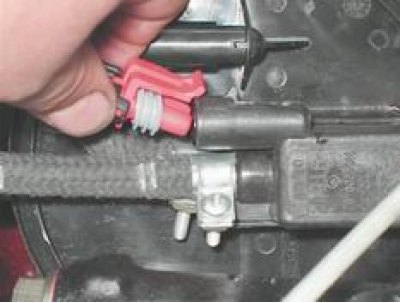

2. Освободив фиксатор, отсоединяем колодку жгута проводов от клапана продувки адсорбера.

3. Подсоединяем «минусовой» щуп вольтметра к «массе» (кузову автомобиля).

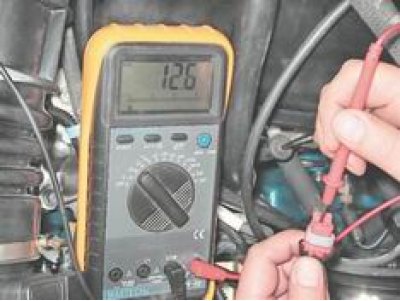

4. Включив зажигание, вольтметром измеряем напряжение питания на выводе «А» колодки жгута проводов (обозначения выводов выполнены на колодке).

Напряжение на выводе должно быть не меньше 12 B. Если напряжение не поступает на колодку или оно меньше 12 B, — разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

5. Для проверки самого клапана крестовой отверткой ослабляем затяжку хомута крепления шланга к клапану продувки адсорбера и снимаем шланг.

Читать еще:  Запчасти ваз 2131 интернет магазин

Если шланг на патрубке посажен плотно и отсоединить его не удается, можно снять клапан с адсорбера и, вращая клапан, снять с него шланг.

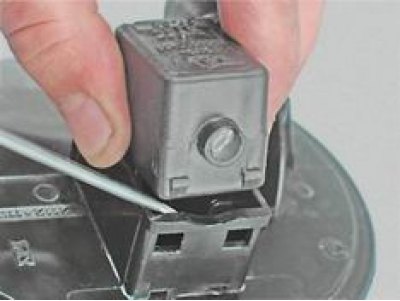

6. Поддев отверткой, снимаем клапан с адсорбера (для наглядности показано на снятом адсорбере).

7. Подаем на выводы клапана напряжение 12 B от аккумуляторной батареи («+» к выводу «А», «-» к выводу «В»).

При подаче напряжения на выводы, клапан должен открыться с характерным щелчком. B противном случае клапан неисправен и его необходимо заменить.

Снятие адсорбера

1. Отсоединяем от клапана продувки адсорбера колодку жгута проводов и снимаем с патрубка шланг (см. выше).

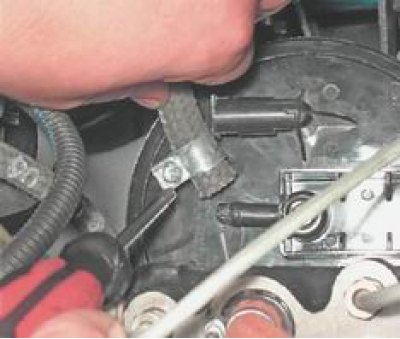

2. Крестовой отверткой ослабляем затяжку хомута крепления шланга подвода паров топлива к адсорберу и снимаем шланг.

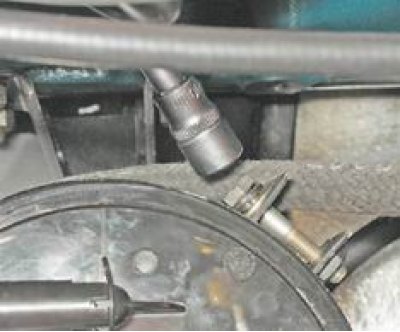

3. Торцовым ключом на 10 мм отворачиваем стяжной болт хомута крепления адсорбера.

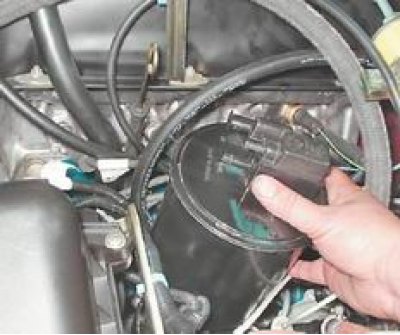

4. Снимаем адсорбер.

Установка

Установка адсорбера выполняется в обратной последовательности.

Ваз 2105 — адсорбер проверка клапана продувки

07 октября 2013

Прежде, чем приступать к замене адсорбера на автомобиле Ваз 2105 с инжекторным двигателем, необходимо проверить исправность работы клапана продувки. Для выполнения ремонтных работ потребуется стандартный набор инструментов, вольтметр. При наличие всего необходимого, проделайте следующую последовательность действий:

  • Отсоедините колодку с питающими проводами от клапана продувки адсорбера.
  • Подключите отрицательную клемму вольтметра к массе двигателя. Включите зажигание, после чего проверьте напряжение на выводе «А» колодки с питающими проводами. Оно должно быть в пределах нормы 12 В. При его полном отсутствие или если напряжение ниже нормы, значит проблема в электрической проводке или электронном блоке управления, так же проблема может быть в разряженной аккумуляторной батарее и сам клапан менять не стоит.

  • В случае если проблем в цепи питания не наблюдается, приступаем к проверке работоспособности самого клапана. С патрубка клапана необходимо снять шланг продувки, ослабив хомут его крепления.
  • Теперь плоской отверткой поддеваем сам клапан и вынимаем его с корпуса адсорбера.
  • Подключаем клапан к аккумуляторной батарее, плюс которой кидаем на вывод «А» а минус на «В». При замыкание цепи, клапан должен открыться с характерным щелчком. Если он не открылся, производим его замену.

  • И на завершающем этапе, в случае необходимости, производим снятие и замену корпуса адсорбера. Для этого отсоединяем от клапана колодку с питающими проводами.
  • С патрубка снимаем шланг, ослабив хомут его крепления.
  • Торцовой головкой на десять с удлинителем, ослабляем затяжку болта хомута крепления адсорбера, после чего снимаем его.
  • Выполнив необходимый ремонт или замену, установку проводим в обратной последовательности.

На этом ремонтные работы по проверке и замене адсорбера и его клапана на автомобиле Ваз 2105 с инжекторным двигателем завершены.

Замена адсорбера на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать!
Адсорбер – кто то его сразу же после покупки автомобиля убирает, а кто то оставляет и ездит пока он не придёт в негодность, а после того как пришёл либо его выбрасывают и покупают новый, либо его выбрасывают и ездят в дальнейшем без него, отключая так же при этом через диагностический разъём ошибку которая будет потом постоянно гореть на приборной панели (check engine) после того как вы уберёте адсорбер и отключите тем самым клапан продувки который к нему относится и делают ещё кой какие мелочи, связанные со шлангом который идёт от сепаратора на адсорбер и со шлангом который идёт от самого клапана.

Примечание!
Для того чтобы поменять адсорбер на новый, вам нужно будет взять набор инструментов в который будет входить: Отвёртка, а так же набор гаечных ключей, по возможности (Если есть) ещё запаситесь накидными головками и воротками или удлинителями на которые вы эти головки будете одевать!

Краткое содержание:

Где находится адсорбер?
Он находится в подкапотном пространстве автомобиля и если потянуть за рычажок из салона за счёт которого открывается капот и после этого открыть капот у автомобиля, то после открытия можно будет невооружённым глазом разглядеть где находится сам адсорбер (Указан красной стрелкой), как вы видите на фото он находится внутри двигателя автомобиля и занимает не очень то и мало место.

Когда нужно менять адсорбер?
Сам он выходит из строя довольно таки редко, в основном клапан продувки адсорбера бывает приходит в негодность (О том как проверить клапан на исправность, мы рассказали в этой же статье ниже), но всё же когда случается что то с самим адсорбером то после этого машина на холостом ходу может начать работать неровно, кроме этого давление в топливном баке возрастает из-за этого при открывании крышки бачка вы можете слышать шипение как при открывание какой либо газировки, такого шипения быть не должно и оно говорит то что в топливной системе повышенное давление которое может быть как из-за адсорбера так и от других деталей которые относятся к системе питания двигателя автомобиля.

Читать еще:  Пирожок машина ваз 2114

Как работает адсорбер и зачем его вообще ставят на всех новых машинах?
Такой вопрос время от времени нам задают люди, вить как вы уже заметили данный агрегат устанавливается только на те автомобили которые являются совсем недавнего года выпуска, к примеру 2009 и т.д., но а раньше данный агрегат на автомобили не ставили, сейчас объясним почему и с чем это связано.

Во-первых давайте сперва взглянем на систему питания инжекторного автомобиля ВАЗ 2107, на которой адсорбер указан цифрой 12, так вот в начале взгляните на бензобак от которого идёт пару трубок (Шлангов), по данным шлангам уходят пары бензина сначала в перепускной клапан который указан цифрой 9, а затем непосредственно они попадают в сам адсорбер который их и принимает, но пока они до него идут они так же проходят через гравитационный клапан (Указан цифрой 8) который нужен для того чтобы топливо не вытекло из автомобиля в случае того если он перевернётся, так вот когда пары попадают в сам агрегат о котором идёт речь сегодня у нас в статье, то они в нём скапливаются до того пока автомобиль не заведётся и после того как только машина завелась, пары бензина которые накопились в адсорбере начинают свой путь к дроссельному узлу (Указан цифрой 4), который в свою очередь смешивает воздух вместе с парами бензина и тем самым всё это попадает в двигатель и догорает.

Примечание!
Данный агрегат начал ставиться на автомобили только когда Евро 2 ввели, потому что ранее пары бензина просто выходили в атмосферу через специальный клапан тем самым загрязняя её, и чтобы экология была чище и была придумана вот такая вот система которая работает только при заглушенном двигателе и которая нужна лишь для того, чтобы пары бензина не выходили на улицу а летели сразу в двигатель автомобиля и там сгорали, такая система немного топлива ещё может беречь но лишь самую малость!

Как заменить адсорбер на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Снятие:
1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание!
Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

3) Затем при помощи всё той же отвёртки вам нужно будет ослабить хомут и снять ещё один шланг, но только на этот уже раз вам придётся снять шланг подвода паров который располагается чуть ниже того шланга который вы отсоединяли ранее от клапана продувки.

4) После этого возьмите гаечный ключ и им отверните болт стяжного хомута, который крепит сам адсорбер (Имеется ввиду крепит стяжной хомут, а не болт) и когда болт будет выкручен, снимите адсорбер с автомобиля вынув его для этого через верхнюю часть автомобиля.

Читать еще:  Электронные приборы на ваз 2106

Установка:
Устанавливается данный агрегат на своё место в обратном порядке снятию.

Проверка клапана продувки адсорбера на работоспособность:

1. Как уже говорилось ранее, сам адсорбер редко выходит из строя, в основном только если его уронить с какой ни будь приличной высоты или нечаянно сломать какой либо патрубок который идёт на него, а так в основном ломается либо клапан продувки (При его неисправности, машина начнёт тупить, а именно если он разгерметизировался, то есть в нём появилась какое то отвёрстие через которую могут выходит пары бензина, из-за этого смесь воздуха и бензина станет богаче что приведёт к неустойчивой работе двигателя на холостом ходу и машина даже может время от времени глохнуть), либо если клапан завис открытом положение то в этой ситуации может уже произойти не поправимое, а именно бак у автомобиля может сплющить тем самым бензонасос и датчик уровня топлива скорее всего выйдут из строя, поэтому и нужно уметь проверять работает ли клапан продувки адсорбера или же нет.

Примечание!
Теперь расскажем вам немного об ошибки так называемой «check engine», она сразу загорится у вас на панели приборов (Если только она не отключена), если выйдет из строя клапан продувки адсорбера поэтому за этой ошибкой внимательно следите и по возможности проверяйте работает ли клапан продувки или же нет!

Кстати, к адсорберу как вы уже поняли из прочтения статьи подходит два шланга, один из которых является шлангом который идёт на клапан продувки, а другой шлангом подвода паров, так вот за состоянием обоих этих шлангов тоже нужно следить и время от времени посматривать на них, вить если он потрескается и на нём появятся продольные сквозные трещины то автомобиль скорее всего потеряет ту динамику которая у него была раньше!

2. Перейдём к проверке клапана, но перед тем как его проверить, нужно проверить напряжение в колодки проводов этого клапана, для этого подсоедините сперва минусовую клемму на вывод аккумуляторной батареи, после чего отсоедините колодку проводов которая подсоединяется к клапану продувки (О том как снять колодку, смотрите выше на картинках потому что мы это описывали ранее в этой статье), после того как колодка будет отсоединена вольтметров проверьте её для этого один из щупов который идёт от вольтметра (Минусовой щуп) подсоедините на массу (Массой может быть кузов автомобиля или минусовой вывод аккумуляторной батареи), а вторую плюсовую колодку подсоедините к выводу на колодке проводов который обозначается буквой А (Эта буква будет стоять на самой колодки напротив вывода), после этого посмотрите на показатели которые покажет вольтметр, напряжение не должно быть меньше 12 В в противном случае либо напряжение не поступает на колодку (Обрыв провода произошёл где то) либо аккумулятор разряжен или к нему плохо подсоединены клеммы, либо блок управления (В народе мозги) не считывают эту колодку (Это может произойти только после того, если вы ранее через диагностический разъём отключали клапан продувки адсорбера) либо они просто неисправны.

Примечание!
Данную инструкцию пункта 2, нужно выполнять при включенном на автомобиле зажигании, поэтому учтите это!

3. И теперь окончательная проверка, а именно проверка самого клапан на работоспособность, во-первых снимет его в начале с самого адсорбера и отсоедините от него шланг при этом (Как отсоединить шланг от клапана и как снять клапан описывалось чуть ранее), далее вам нужно будет подать напряжение от аккумуляторной батареи, для этого запаситесь проводами концы которых будут оголены и после чего подсоедините один конец одного провода от вывода + аккумулятора на вывод А который присутствует на самой колодки, а другой (Второй) провод подсоедините от вывода минус аккумулятора к выводу В который тоже присутствует на колодки, после этого вы подадите напряжение на клапан продувки и тем самым он должен заработать, то есть вы должны будете услышать щелчок который будет исходить от этого клапана, если не услышите тогда клапан либо не исправен или либо вы что то не так подсоединили.

Дополнительный видео-ролик:
Если вы интересуетесь как можно будет убрать на всегда адсорбер из автомобиля, тогда просмотрите видео-ролик который находится ниже, в нём всё подробно описано и рассказано:
