Лада гранта не выключается дальний свет

Не выключается ближний свет фар на Лада Гранта, что делать?

На автомобиле Лада Гранта возникает достаточно распространённая проблема, когда ближний свет не выключается, даже после выключения зажигания. Как с этим бороться подробно описано в этой статье.

Алгоритм работы МУС (модуль управления светом)

Правильный алгоритм ближнего света на Лада Гранта следующий.

При передвижении переключателя на ближний свет фар на МУС (модуль управления светом) на панели приборов загорится зелёный указатель и включатся лампы ближнего света. Если переключатель установить в положение ближнего света на выключенном зажигании, то включатся габариты.

Если при включении МУС в положение ближнего света на панели загорается сигнализатор, а фары не горят, то произошла поломка ближнего света.

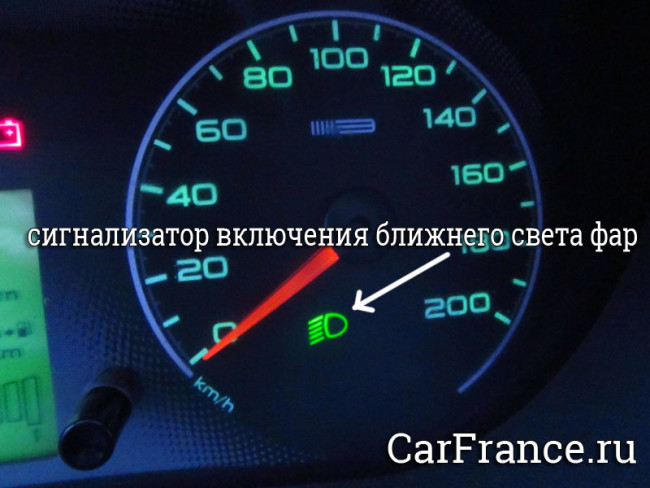

Сигнализатор ближнего света фар

В ситуации когда не выключается ближний свет фар при передвижении переключателя МУС в другое положение могут быть виновен:

  1. Сам модуль управления светом. Достаточно частое явление среди Грантоводов.
  2. Поломалось контактное реле.

Весь косяк ситуации заключается ещё и в том, что даже при выключенном зажигании ближний свет будет гореть. Грантоводы уже сажали так аккумуляторы, когда после езды по трассе, выключали ближний свет, и шли по делам (обедать, в туалет).

Поломка контактного реле

Начинать поиск неисправности при данной проблеме следует с контактного реле.

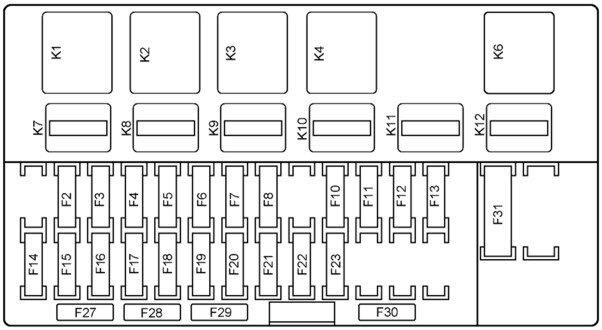

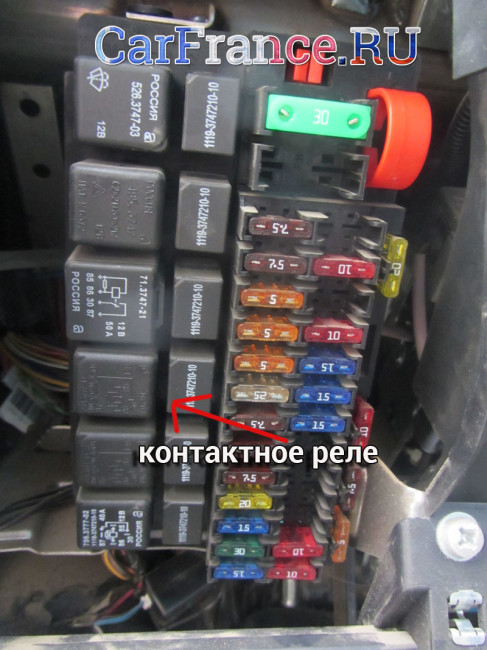

Месторасположение контактного реле в монтажном блоке

  1. Открываем блок предохранителей (монтажный блок).
  2. Достаём реле под номером К9.
  3. Желательно взять заведомо исправное реле на тест-драйв. Или можно не сильно постучать по старому реле при помощи ключа или монетки.
  4. Вставляем обратно контактное реле.
  5. Проверяем работу ближнего света.

Если ближний свет перестал «залипать», то проблема оказалась в контактном реле.

Важный совет. При поломке контактного реле может также залипать дальний свет. Реле дальнего света в монтажном блоке под номером K7.

Поломка модуля управления светом

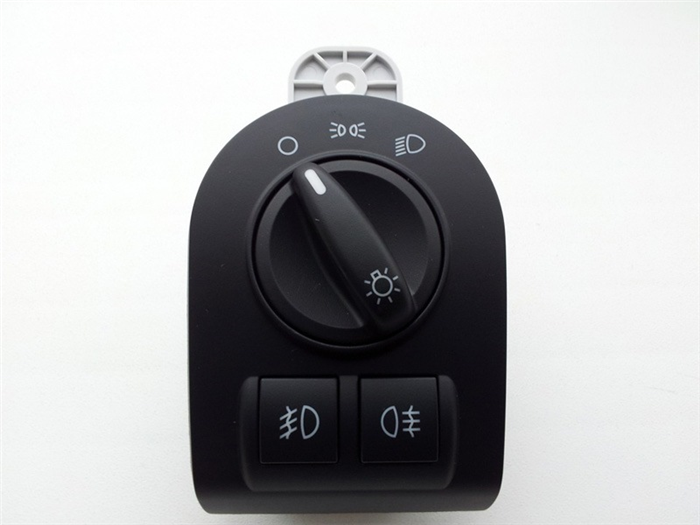

Модуль управления светом на Гранте

Если замена контактного реле не принесла результатов, то скорее всего виновен МУС (модуль управления светом). В данном случае потребуется его замена. Грантоводы рекомендуют к установке МУС с люксовой модели. Стоимость данной запчасти порядка 900 рублей.

Характер при такой поломке следующий. При переключении указателя на «О», ближний свет не выключается, но если пощёлкать переключатель в разные режимы, то ближний свет потухнет.

Аналогичная проблема на Лада Приора

Так как у меня в прошлом возникала почти такая же проблема, но только на автомобиле Лада Приора, то я сразу начал грешить на контактное реле. В том случае у меня «залипал» дальний свет. Моргнёшь дальним, когда видишь в засаде «гаишника с радаром», и дальше едешь на дальнем, так как он не выключается.

В таком случае помогало несколько раз моргнуть дальним, но этот способ не всегда срабатывал. Тогда, при возникновении такой проблемы, я просто вынимал реле, стучал по нему пару раз, и вставлял обратно. Такой метод колхозного ремонта помогал где-то на полгода. По хорошему реле надо было сразу заменить, но как только проблема уходила, я благополучно о ней забывал.

Не выключается дальний свет, вообще. Прошу совета.

Валерий Ш сказал(-а): 29.06.2013 23:40

Не выключается дальний свет, вообще. Прошу совета.

ra4yel сказал(-а): 30.06.2013 00:02

алексей о сказал(-а): 30.06.2013 06:28

Не считаю своё мнение единственно правильным. Могу ошибаться. Если кого то случайно обидел — простите. Всех люблю и уважаю.

Черная,полянская,косматая джейка 1,6т+всякие заводские ништяки.Колхозингом голову не забиваю,по этому каждый день сажусь в неё,как в новую

Ranidae сказал(-а): 30.06.2013 12:06

T S V сказал(-а): 30.06.2013 12:23

Валерий Ш сказал(-а): 30.06.2013 19:58

алексей о сказал(-а): 30.06.2013 21:36

Не считаю своё мнение единственно правильным. Могу ошибаться. Если кого то случайно обидел — простите. Всех люблю и уважаю.

Черная,полянская,косматая джейка 1,6т+всякие заводские ништяки.Колхозингом голову не забиваю,по этому каждый день сажусь в неё,как в новую

кмк реле №4 в монтажном блоке, если нумерация на крышке совпадает с нумерацией в схеме мурзилки (стр 357 для галогена).

Конечно лучше контролькой убедиться в отсутствии постоянного минуса на 2-ой ноге реле — это если подмена реле не поможет.

Валерий Ш сказал(-а): 07.07.2013 11:27

Читать еще:  Где стоит салонный фильтр на лада веста

кмк реле №4 в монтажном блоке, если нумерация на крышке совпадает с нумерацией в схеме мурзилки (стр 357 для галогена).

Конечно лучше контролькой убедиться в отсутствии постоянного минуса на 2-ой ноге реле — это если подмена реле не поможет.

Лада Гранта не включается ближний свет

Лада Веста Седан

10 января 2015, 21:58 #1

Не включается ближний свет фар, при этом работает дальний свет, габариты, поворотники и вся остальная электроника.

Началось с того, что завел машину, вывернул и через секунд 15 погасли обе лампы, перегореть сразу не могли по идее.

Отдельного реле на ближний свет там вроде нет как и на Приоре.

Чего посмотреть можно в первую очередь?

10 января 2015, 22:08 #2

в первую очередь предохранитель, во вторую реле,в третью лампы,МАЛЕНЬКИЙ Чоли

Лада Веста Седан

10 января 2015, 22:12 #3

mat-olan, 10 января 2015, 22:08, #2

в первую очередь предохранитель, во вторую реле,в третью лампы,МАЛЕНЛИЙ Чоли

Нет там общего предохранителя и реле общее со всем светом.

Кстати никогда не менял лампы в передних фарах ни 2112, ни на 3-х Приорах)

10 января 2015, 22:16 #4

Александр05, 10 января 2015, 22:12, #3

Нет там общего предохранителя и реле общее со всем светом.

Кстати никогда не менял лампы в передних фарах ни 2112, ни на 3-х Приорах)

Пред на ближний должен быть

Skoda Octavia A7 1.4 TSI DSG

10 января 2015, 22:16 #5

Александр05, 10 января 2015, 21:58, #1

Не включается ближний свет фар, при этом работает дальний свет, габариты, поворотники и вся остальная электроника.

Началось с того, что завел машину, вывернул и через секунд 15 погасли обе лампы, перегореть сразу не могли по идее.

Отдельного реле на ближний свет там вроде нет как и на Приоре.

Чего посмотреть можно в первую очередь?

уже новую машину сломал?

Лада Веста Седан

10 января 2015, 22:18 #6

mat-olan, 10 января 2015, 22:16, #4

Пред на ближний должен быть

Я не смотрел в Гранте, но в Приоре 2 предохранителя на левый и правый отдельно — они же не могут вместе перегореть.

Почему не выключается фары на лада гранта

Посоветуйте Друзья, может приключалась с кем столь коварная ситуебинка?
Подъезжаю на карете я к поместью своему, перевожу кружок световыключающий в выключенное положение, вынимаю из замка подрульного ключик золотой, покидаю карету без мысли о плохом… и тут…
Коварный случай — фары горят ближним. манипуляции с выключателем света (крутилкой) и поворотами ключа золотого не к чему не приводят (только эмблемка на панели загорается и гаснет в зависимости от положения ключика, от крутилки не зависит).
Перепугался не на шутку, чесанул репу в теменной области, постучал по панели в области блока предохранителей. результата не достиг. Вытокнул тогда я релеху несчастную, погас свет коварный. воткнул я на место коварной нековарную, с дальнего света выдернутую. заработал аппарат Иваном Рукожоповым собранный как надо. Успокоился и я.
Но вот сегодня новое испытание на спину мне свалилося, такая-же хрень повторилася.
В общем, вопрос, Что там кроме реле может глючить? не хочу в один прекрасный день понять что мой аккумулятор лампочки сожрали!
Бывала такая ситуебина на семерке, решалась ударом кулоком по капоту в область блока предохранителей. видимо релеха залипала. Видимо и тут залипает, но как так что обе залипают? или идти в магаз и купить еще пяток релех? или от чего они могут залипать? В сервис ехать смысла нет т.к. проблема не постоянная, случается пару раз в неделю, быват реже. тоесть в сервис я приеду — все работает.
Закономерность возникновения коварной ситуебины не прослеживается.

Понимаю что для ВасяАвосьЗавода тут ничего необычного. Пойду сегодня с лукошком в магазик за релешами.

Предохранители и реле в Лада Гранта, электрические схемы

Если вы купили Гранту и у вас начались проблемы с электрикой, возможно вы столкнулись с заводским браком. Но не пугайтесь раньше времени, первым делом нужно проверить предохранители и реле в Лада Гранта и выяснить причину неисправности. Если вам повезёт, то отделаетесь простой заменой предохранителя.

Если нет, то возможно придётся ехать в автосервис или же устранять неполадки электроники самому. Запомните — главное в таких случаях полностью разобраться в проблеме, не жалейте на это времени, ведь любой автовладелец должен знать как можно больше про свой автомобиль (тем более отечественный).

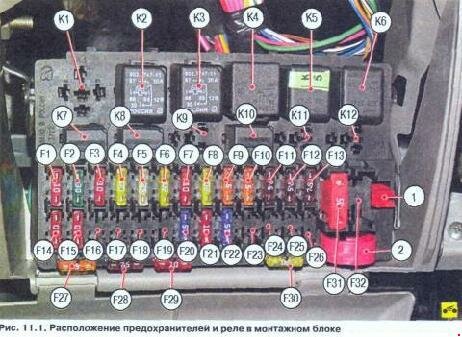

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя. Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

Читать еще:  Как поменять сцепление на лада гранта

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности.
Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости.
Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

F11 (5 А) — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах

F12 (7,5 А) — правая лампа ближнего света
F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.

F14 (10 А) — правая лампа дальнего света
F15 (10 А) — левая лампа дальнего света. Если не работают обе фары дальнего света, дело может быть в реле K7. Если только одна — заменить предохранитель и/или лампу.

F16 (10 А) — Передняя правая противотуманная фара

F17 (10 А) — Передняя левая противотуманная фара. Если они не работают, проверьте переключатель на приборной панели, а также его контакты. Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить.

F18 (15 А) — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.

F19 (10 А) — ABS. Если при нажатии на педаль тормоза на скользкой дороге колёса блокируются и педаль не «отпружинивает» назад, значит ABS не работает и дело может быть в этом предохранителе или в механических элементах системы торможения.

F20 (15 А) — диагностический разъём, звуковой сигнал, замок багажника, КПП, прикуриватель. Очень частое перегорание данного предохранителя обычно вызывается замыканием или неправильным подключением приборов в разъём прикуривателя. Если не открывается багажник, это может быть связано с прикуривателем. Заменив данный предохранитель, проблема должа решиться.

F21 (15 А) — электрический бензонасос. Если автомобиль неожиданно заглох посередине дороги и бензина в баке очень мало, может быть сгорел этот предохранитель. Без нагрузки (без бензина) работа бензонасоса может привести к его выходу из строя. Поэтому заправьтесь и проверьте данный предохранитель.

F22 (15 А) — центральный замок.

Если например работает только центральный замок водительской двери, а остальные не запираются, дело может быть в этом предохранителе, а также в блоке управления. Лучше доверить диагностику и ремонт специалистам, если нет опыта.

Читать еще:  Лада веста история создания

F23 (10 А) — лампы дневных ходовых огней. Если не работают огни с обоих сторон, скорее всего дело в этом предохранителе или в переключателе на приборной панели. Если не работает лампа только с одной стороны, скорее всего дело в самой лампе.

F24 (7,5 А) — кондиционер. Если он не работает и этот предохранитель целый, возможно дело в ручке включения на приборной панели. Диагностику системы кондиционера лучше доверить специалистам. Может быть требуется его заправка или обслуживание.

F25 (10 А) — освещение салона, лампы стоп-сигналов. Если не работают стоп-сигналы и данный предохранитель целый, дело может быть в самих лампах и их разъёмах или в выключателе стоп-сигналов в педальном приводе.

F26 (25 А) — ABS. Аналогично F19

F27 — резерв
F28 — резерв
F29 — резерв
F30 — резерв

F31 (50 А) — обогрев лобового стекла

F32 (30 А) — печка, электроусилитель руля. Если при повороте руля наблюдается неравномерная работа усилителя или руль поворачивается с трудом, проверьте данный предохранитель. Также дело может быть в электронном блоке управления или недостаточном уровне тормозной жидкости в бачке электроусилителя.

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Силовые предохранители

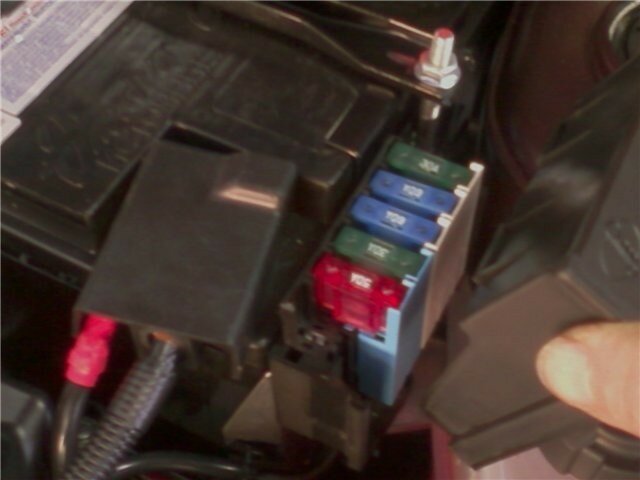

Блок силовых предохранителей находится под капотом и расположен между аккумулятором, опорой стойки и бачком охлаждающей жидкости. Выглядит в виде вертикально установленной коробки. Сняв с неё верхнюю крышку, появляется доступ к силовым предохранителям.

F1 (50 A) — электроусилитель руля. Если руль крутится туго, проверьте также предохранитель F32.

F2 (30 A) — вентилятор отопителя

F3 (60 A) — генератор. Если происходит быстрый разряд аккумулятора или горит лампа разряда, проверьте данный предохранитель, а также работу самого генератора и его щётки.

F4 (60 A) — генератор

F5 (30 A) — ближний свет фар. Проверьте также реле K9 и предохранители F12, F13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену предохранителей и реле выполняйте только на заглушённом двигателе с выключенным зажиганием.

Если в вашем автопарке имеются не только Гранты, можете прочитать также про предохранители и реле Калины.

Владельцы моделей Лада Гранта и Калина в комплектациях «стандарт» не застрахованы от случая, когда аккумулятор может быть полностью разряжен из-за того, что уходя, забыли выключить габариты или ближний свет фар. На более дорогих версиях автомобилей в этом случае звучит предупреждающий сигнал. Разбираемся, как добавить эту функцию на базовую комплектацию.

Если не выключить ближний свет или габариты, либо оставить ключ в замке зажигания, то при открытии водительской двери должен включаться зуммер. За этот звуковой сигнал отвечает 22 контакт колодки комбинации приборов. В версиях «Стандарт» этот контакт пустой, и наша задача подсоединить к нему провод от концевика водительской двери (при открытии двери на нем появляется «масса»).

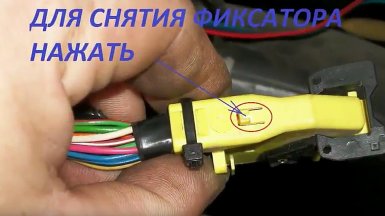

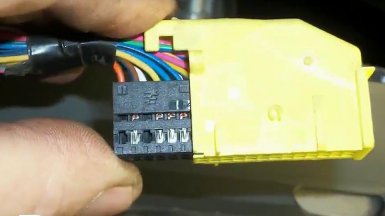

Снимаем панель приборов, отключаем желтый разъем с обратной стороны и вытаскиваем из корпуса колодку с проводами, отщелкивая фиксатор.

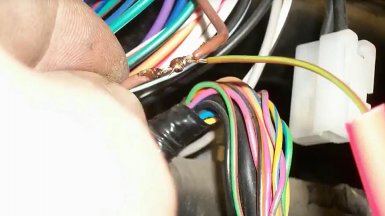

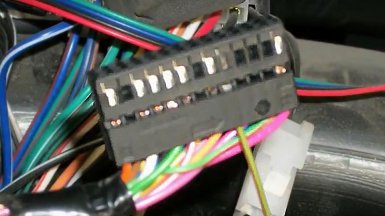

Один конец провода вставляем в 22 пин колодки (потребуется разъем от такой же колодки), другой — подпаиваем к концевику водительской двери (коричневый провод, чтобы убедиться рекомендуется проверить мультиметром).

Собираем все в обратном порядке и проверяем работу. Процесс доработки также показан на видео:

Напомним, для Гранты «стандарт» существует большое количество модернизаций. Например, установка ПТФ, а затем вывод индикации их работы на приборную панель.
