Не работает бензонасос на Лада Гранта

На легковом автомобиле Лада Гранта (ВАЗ-2190), после включения зажигания, водитель должен в течение 2-3 секунд слышать звук работающего бензонасоса, который должен перед запуском двигателя поднять давление в топливной рампе. Если этого не происходит, то придётся искать причину, по которой электрический бензонасос Лады Гранты отказывается работать.

Вначале, необходимо проверить состояние предохранителя F21 (15А, цвет синий), защищающего данную электрическую цепь. Он находится в монтажном блоке, расположенном на передней панели слева от рулевой колонки. Возможно, что этот предохранитель перегорел или ослабли и окислились контакты монтажного блока, куда он вставляется.

Если с предохранителем F21 всё в порядке, тогда проверке подлежит реле включения электрического бензонасоса К12, через контакты которого подаётся питание на его клеммы. Оно расположено в том же монтажном блоке, что и предохранитель. Сделать это можно следующим образом: вытаскиваем данное реле из гнезда и в нём, при помощи перемычки, замыкаем контакты 30 и 87, затем, включаем зажигание. Если бензонасос исправен, то он начнёт работать.

Чтобы убедиться, что виновником отказа бензонасоса стало реле К12, нужно провести ещё одну проверку при помощи контрольной лампы, которую необходимо подсоединить к клеммам 85 и 86 гнезда реле К12, так же при включённом зажигании. Если контрольная лампа загорится, значит, виновником отказа бензонасоса является реле К12, а если контрольная лампа не загорится, тогда придётся проверять состояние датчика положения коленчатого вала (ДПКВ), так как именно по его команде, после начала вращения коленчатого вала стартером электронный блок управления (ЭБУ) подаёт напряжение на клемму 85 гнезда реле бензонасоса.

Читать еще:  Объем багажника лада гранта лифтбек

Но, при проверке состояния реле К12, может оказаться, что после замыкания контактов 30 и87, бензонасос не начнёт работать. В этом случае, поднимаем подушку заднего сиденья и снимаем крышку люка, чтобы получить доступ к бензонасосу и отсоединяем от него колодку с проводами. Затем, к клеммам бензонасоса, при помощи пары проводов подаём напряжение напрямую с аккумуляторной батареи. Если бензонасос заработает, то неисправность придётся искать в проводах и колодках, идущих от монтажного блока к бензонасосу, а если не заработает, тогда неисправность находится в самом бензонасосе.

Всё о блоке предохранителей Лада Гранта: где находится, расположение, схема и расшифровка

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

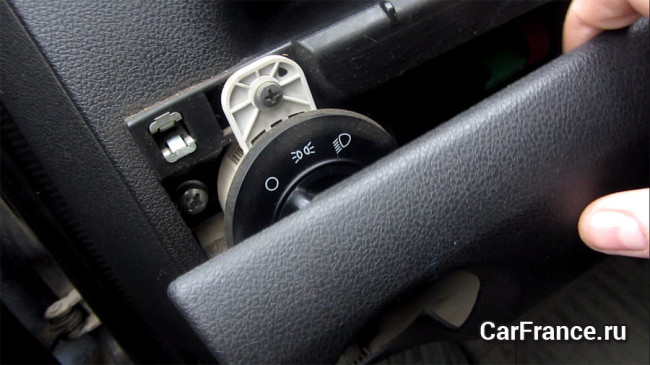

Снятие декоративной заглушки

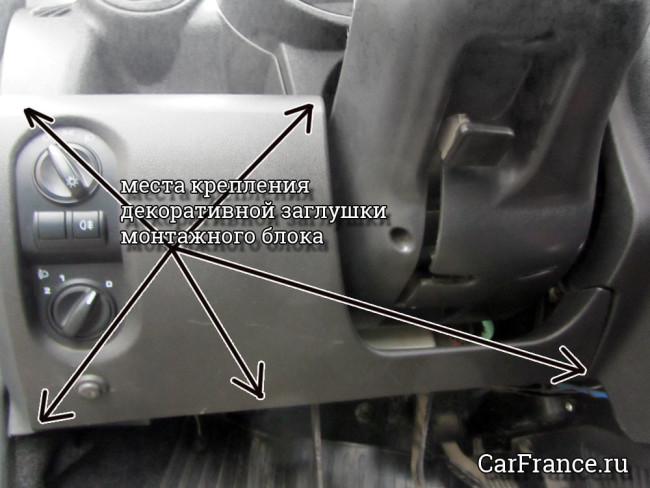

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

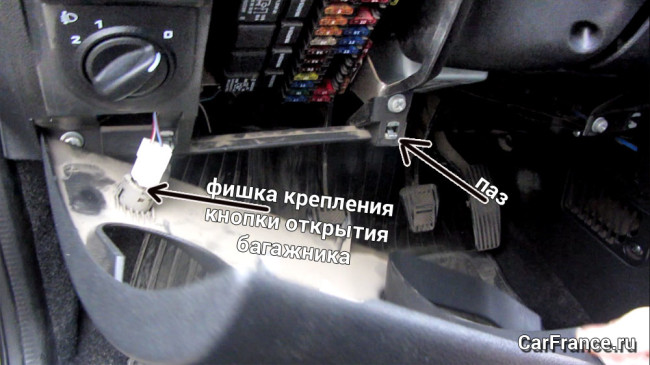

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

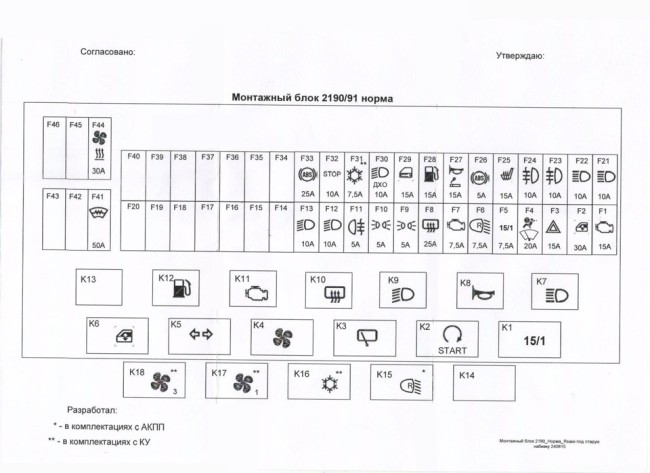

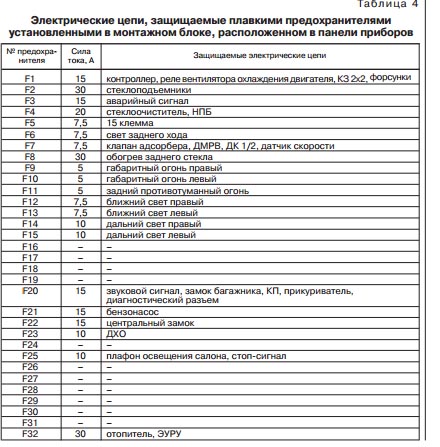

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

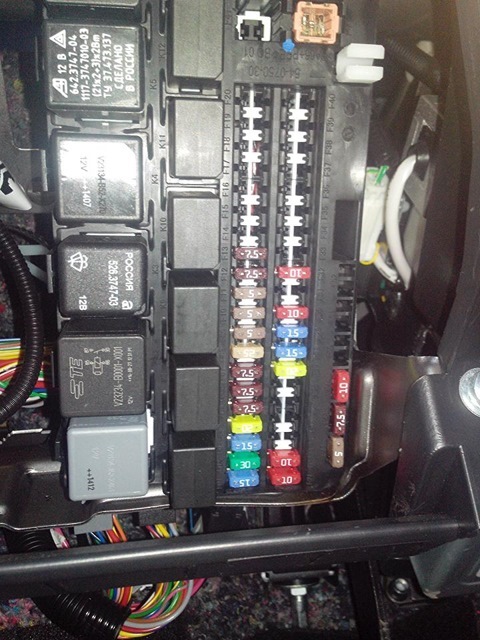

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

Читать еще:  Лада калина хэтчбек 2012

Схема контактных реле

Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

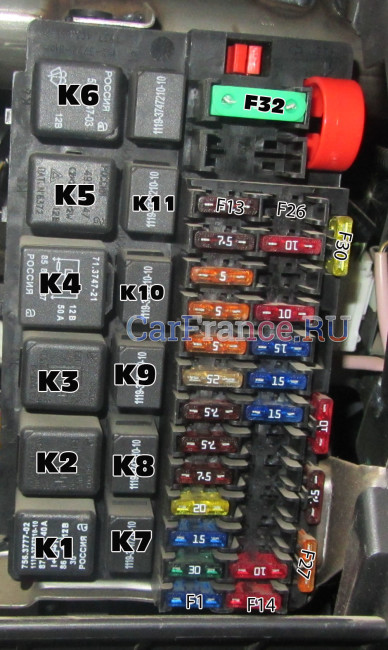

Блок предохранителей нового образца

Блок предохранителей нового образца

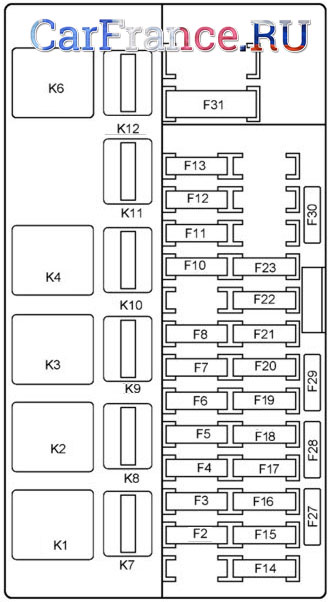

Схема блока предохранителей нового образца

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

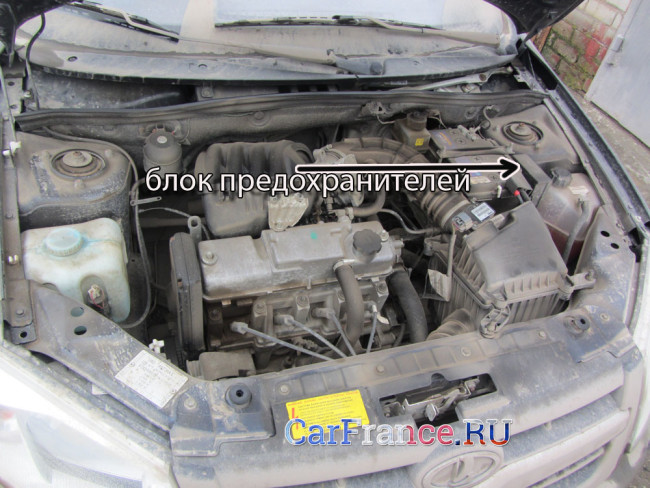

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

Схема блока в комплектации Люкс

Полезные рекомендации

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

спасибо,ваша статья мне очень помогла,долго не мог разобраться какой предохранитель от чего,вечная проблема благодаря вашей схеме с легкостью нахожу поломку.

У ВАС РЕКЛАМА НА ЭТОЙ СТРАНИЦЕ «было матное слово», ПРОВЕРЬТЕ ОБЯЗАТЕЛЬНО.. СМОТРЮ ОДНО А РЕКЛАМА ДРУГОЕ……

Добрый день. Рекламу показывает Яндекс и Гугл в зависимости от интересов пользователя и от самой статьи. Повлиять на рекламу от этих систем мы не в силах, но мы постоянно стараемся «блочить» плохие объявления.

Какие клемы кроме «Лира» используются в блоках нового образца

Кто бы подсказал.Какой номинальный ток во всех РЕЛЕ нового образца лада-гранта лифтбек т.к.в случае замены аналогами не хотелось бы ошибиться.

Здравствуйте! У меня лада гранта лифтбек 2017 года, перестал работать прикуриватель, открыл блок предохранителей, а номере f27 вообще нет предохранителя. Кто знает, где искать пред. от прикуривателя?

Всем привет! Может кому пригодится, у лады лифтбек 2017 пред. прикуривателя это номер F25 и называется патрон для подключения доп. потребителей в салоне)

Всем добрый день. Гранта лифтбек 2016. Глючит ЭУР, с утра после долгого простоя работает минут 5, потом опять отключается. Иногда 3-4 работает. При заводе, загорается аккумуляторный датчик, после нажатия на педаль газа проходит. Стоит генератор 80а, не родной. Электрики говорят, дело не в генераторе. А в чем разобраться не могут, предлагают поменять ЭУР. диагностика ЭУР не берёт, как будто его нет совсем. Слишком накладно менять на новый, может кто сталкивался и подскажет. Заранее српсибо

Читать еще:  Норма расхода бензина лада гранта

Кто-то на драйве писал ,что плохой контакт или датчик скорости

Датчик скорости нужно поменять он стоит в коробке

Добрый день.Лада гранта люскс с амт.Блок предохранителей не совпадает ни с одной вышеперечисленной схемой.В частности не могу найти предохранитель матора омывателя лобового стекла.

F29 на 20A отвечает за 3 цепи. Центр. блок кузовной элект-ки. Очист-ль ветрового стекла и ОМЫВАТЕЛЬ. Согласно руководству по эксплуатации автомобиля LADA GRANTA (декабрь 2016)

У меня на Гранте люкс 2013-года схема на крышке не соответствует реальному раположению реле, т.к. отсутствует реле поворотов, стеклоочистителей и некоторе другие. Управление этими функциями осуществляется через «мозги». Крышки же по старой жигулевской традиции делают одинаковые. Это известный факт и странно, что авторы статьи не знают об этом. Узнать, как лично у вас устроен блок предохранителей очень просто. Качните рычаг поворотника, качните рычаг стеклоочистителя….

Если поворотник троекратно моргает, а стеклоочиститель делает один проход, значит реле у вас нет.

Реле к 14 щелкает при наборе скорости что делать новое ставил то же

Загорается АБС и ручник при включений света !может кто знает где наитий предохранители ?

Помогите кто знает гранта 2018 комфорт, перестал показывать на правом сиденье (не пристёгнут ремень безопасности)

Ну и слава богу.Вы не видите,что пристёгнут ремень

Здравствуйте! А какой предохранитель отвечает за эра-глонасс?

Подскажите. Электрокнопка открывания багажника снаружи на крышке багажника. Какая электросхема упраления замком открывания багажника.

Добрый вечер. У меня гранта лифтбек. Перестала работать розетка. Прочитал выше коменты и действительно, предохранитель находится на позиции F27. Зачем только делают схему на внутренней стороне крышки.

Лада гранта 16 год, 16 кл, прикуриватель оказался ф27 хоть и заявлено ф20
