Замена датчика масла ваз 2109

Содержание

Замена датчика давления масла на ВАЗ 2109

Не редко на панели ВАЗ 2109 загорает лампа, которая сигнализирует о слишком низком давлении масла или его полном отсутствии. При этом осмотр показал, что нигде течи нет.

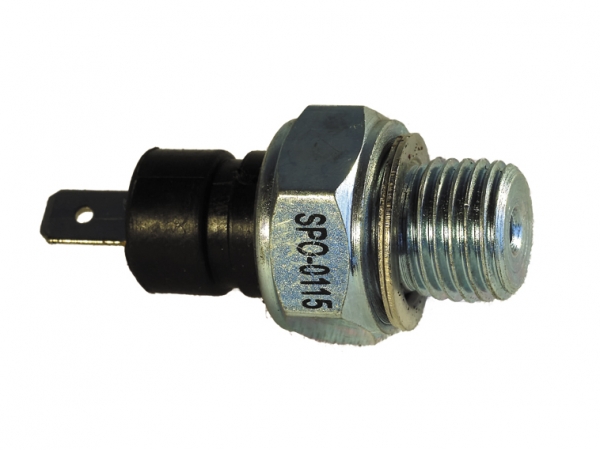

Внешний вид устройства

Первым делом рекомендуется проверить датчик давления масла (ДДМ). На основе анализа можно сделать вывод, действительно ли виноват контроллер, или причину следует искать в других места.

Проверка

В датчике имеется упругая мембрана, которая деформируется при давлении масла на нее. Величина отклонения мембраны сообщается реостату при изменении сопротивления. Это изменение фиксирует электронная система автомобиля и сообщает манометру. Тот, в свою очередь, показывает соответствующие данные на приборной панели.

Новенькое устройство

Сегодня владельцы ВАЗ 2109 применяют два основных способа проверки работоспособности датчика давления масла. Каким из них воспользоваться, решайте сами.

Способ проверки

Ваши действия

  • Снимите датчик, который располагается непосредственно над масляным фильтром;
  • Попросите помощника, чтобы тот покрутил стартер. Заводить при этом мотор не нужно и даже нельзя;
  • Если во время кручения стартера масло полилось из места установки датчика, с давлением все хорошо. Потому вероятным виновником загорания лампочки на панели является датчик;
  • Проверьте визуально состояние датчика. Если видимых повреждений нет, промойте его соляркой или бензином. Можете использовать шприц для более тщательной промывки;
  • Установите контроллер на место и смотрите, горит ли сигнальная лампа;
  • Если она продолжает гореть, меняйте датчик. Старый ремонту не подлежит, а новый стоит всего 70-100 рублей

Второй способ более детальный и позволяет узнать не только, все ли в порядке с датчиком. Вам необходимо:

  • Проверить уровень масла. Если он низкий, долейте необходимо количество смазки, а затем вновь проверьте, не выключилась ли лампа. Если не горит, все хорошо;
  • Прогрейте двигатель до рабочих температур, а затем выключите его;
  • Открутите датчик и подключите его к манометру;
  • На место датчика закрутите переходник от манометра;
  • Заземлите манометр через массу автомобиля;
  • Соедините контрольный светодиод с плюсом АКБ и контактом датчика. Здесь пригодится дополнительный проводок;
  • Заведите двигатель и нажимайте на газ. Обороты должны увеличиваться плавно;
  • Когда на манометре появятся значения около 1,2-1,6 бар, светодиод обязан выключиться. Если этого не произошло, ДДМ сломался.

Если после второго способа проверки светодиодик погас и датчик оказался исправным, но лампа на щитке все равно продолжает гореть, причина в другом. Ее необходимо отыскать. Делается это так:

  • Увеличивайте постепенно обороты мотора, чтобы достичь отметки 2000 единиц в минуту;
  • Если температура мотора при этом около 80 градусов, а манометр показывает менее 2 бар, подшипник коленвала износился и требует замены;
  • Если манометр показывает более 2 бар, проблема не в подшипнике. Двигаемся дальше;

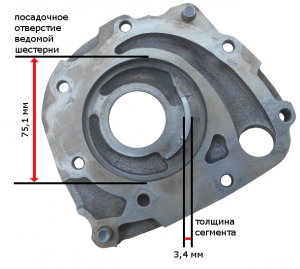

  • Увеличьте обороты силового агрегата. Если манометр показывает свыше 7 бар, произошла поломка перепускного клапана. Его замена выполняется совместно с заменой крышкой масляного насоса.

Даже если после всех проведенных выше операций лампочка на приборной доске упорно не хочет тухнуть, придется обратиться в автосервис, чтобы вам провели комплексную диагностику состояния автомобиля.

Читать еще:  Сухой картер на ваз своими руками

Расположение

Замена

Итак, проверка показала, что все же датчик давления масла всему виной и он нуждается в замене. Обращаться для этого в автомастерскую точно не нужно. Работа легко выполняется своими руками даже новичками в сфере самостоятельного ремонта автомобиля. Тем более, когда речь идет о ремонте такого автомобиля как ВАЗ 2109.

Демонтажные работы

Чтобы заменить датчик, его сначала нужно снять, а на место старого устройства установить новое. Пошагово это выглядит следующим образом.

  1. Отключите минусовую клемму от аккумуляторной батареи. Все работы, связанные с электрической составляющем авто, обязательно должны начинаться с этого шага.

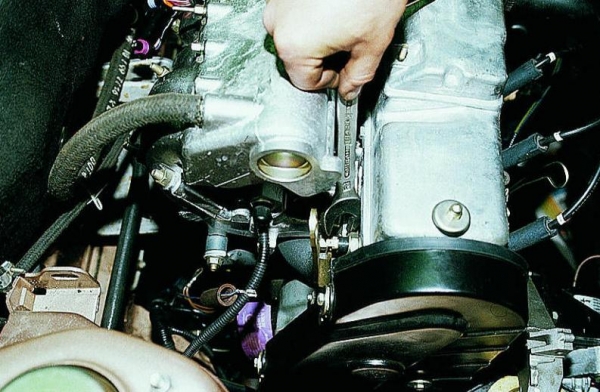

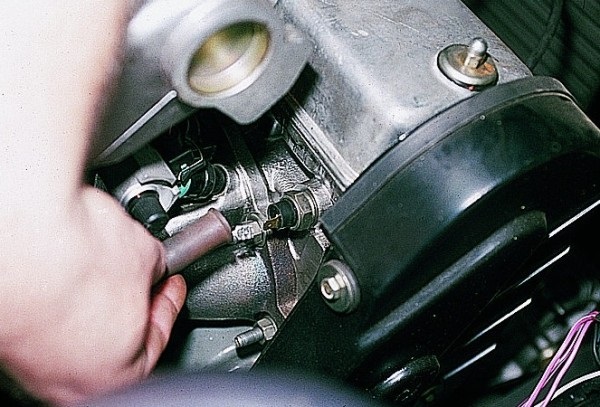

  2. Рукой отключите питающий провод с защитным чехлом от датчика. Они соединены вместе, потому пытаться отключить отдельно чехол не стоит.

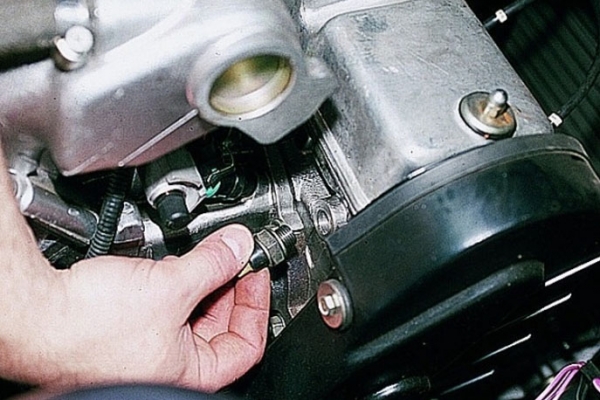

  3. С помощью гаечного ключа необходимо полностью открутить датчик давления масла со своего посадочного гнезда.
  4. Окончательно достаньте регулятор со своего посадочного места.

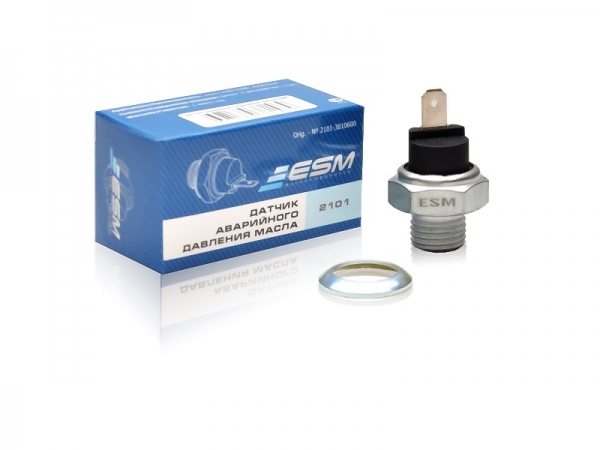

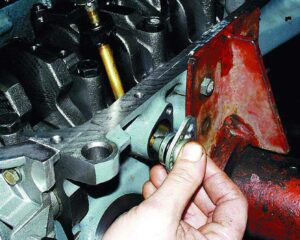

  5. Вооружитесь новым датчиком, вставьте его в соответствующее гнездо. В комплекте с новым устройством должно идти уплотнительное алюминиевое кольцо. Проверьте это во время покупки. Использовать уплотнитель от старого ДДМ не стоит.
  6. Закрутите датчик до упора, воспользовавшись гаечным ключом. Ошибка многих — вкручивать устройство просто рукой. Такого контакта может оказаться недостаточно, в результате чего регулятор давления масла будет выдавать некорректную информацию.
  7. Верните на место провод, совмещенный с защитным чехлом проводки датчика.
  8. Подключите минусовую клемму обратно на аккумуляторную батарею и проверьте, перестала ли гореть лампочка на приборном щитке.

Очевидно, что в замене ДДМ нет совершенно ничего сложного. Наибольшее опасение вызывает тот факт, что замена ДДМ не даст результата и лампочка проверки двигателя упорно продолжит гореть на приборной панели. Игнорировать ее нельзя. Обратитесь лучше на СТО. Комплексная диагностика — это отличное решение, которое заодно позволит определить наличие других неисправностей в системах вашего ВАЗ 2109.

Датчик давления масла ВАЗ 2108, 2109, 21099

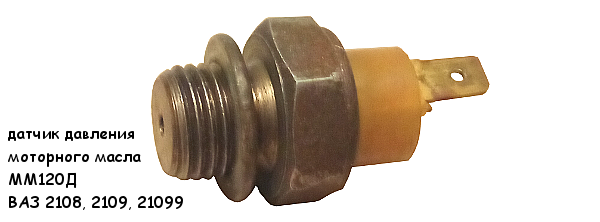

На примере датчика давления моторного масла ММ120Д автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 разберем зачем он нужен, как работает, какие у него бывают неисправности, а так же определим его применяемость.

Датчик давления масла работающий в паре с контрольной лампой аварийного давления масла необходим для контроля за давлением масла в системе смазки двигателя. В случае снижения давления масла датчик замыкает электрическую цепь контрольной лампы и та загорается, сигнализируя водителю, что в двигателе автомобиля имеются неисправности.

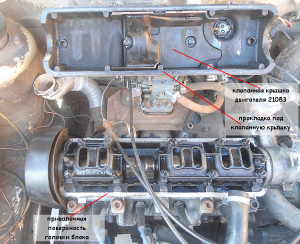

Где установлен датчик давления масла на автомобилях ВАЗ 2108, 2109, 21099

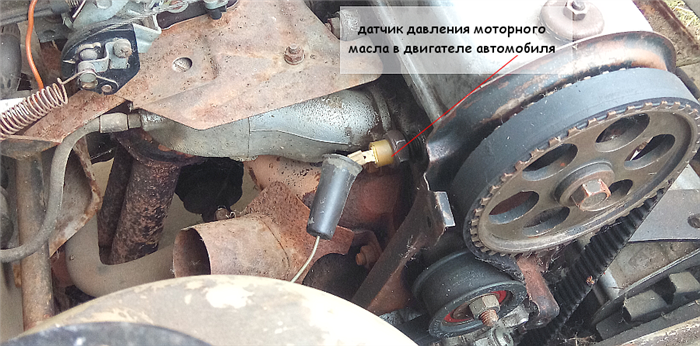

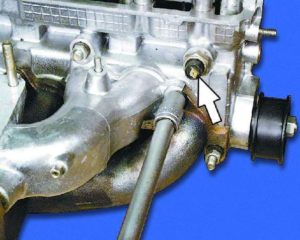

Датчик давления масла на двигателях автомобилей ВАЗ 2108, 2109, 21099 и их модификаций установлен в головке блока с правой стороны, возле впускного коллектора. Он завернут по резьбе в специальное отверстие. На его вывод крепится наконечник провода к лампе аварийного давления масла (в щитке приборов).

Как работает датчик давления масла

После поворота ключа в замке зажигания контрольная лампа аварийного давления масла в щитке приборов загорается так как в соединенном с ней датчике давления масла замкнуты контакты и через него электрическая цепь лампочки соединена с «массой».

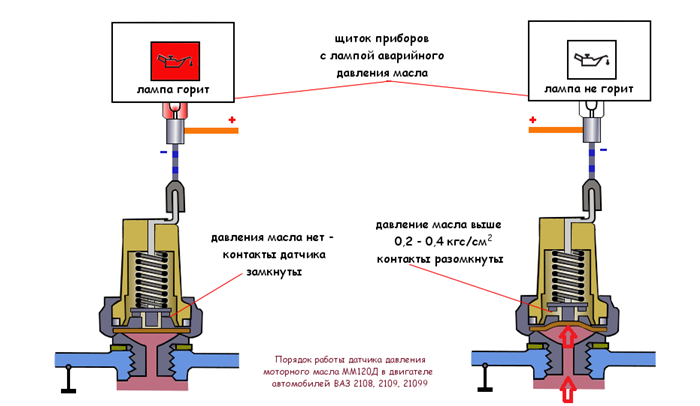

После пуска двигателя автомобиля давление в его системе смазки возрастает. При достижении значения 0,2-0,6 кгс/см² диафрагма внутри датчика начинает изгибаться поднимая вверх толкатель и подвижные контакты датчика, сжимая пружину. Подвижные и неподвижные контакты датчика давления размыкаются, разрывая электрическую цепь, контрольная лампа гаснет.

Аналогично датчик срабатывает при аварийном снижении давления в системе смазки двигателя при возникновении каких-либо неисправностей.

Неисправности датчика давления масла

Подробно о давлении масла в двигателе и неисправностях датчика давления масла: «Низкое давление масла в двигателе, признаки, причины».

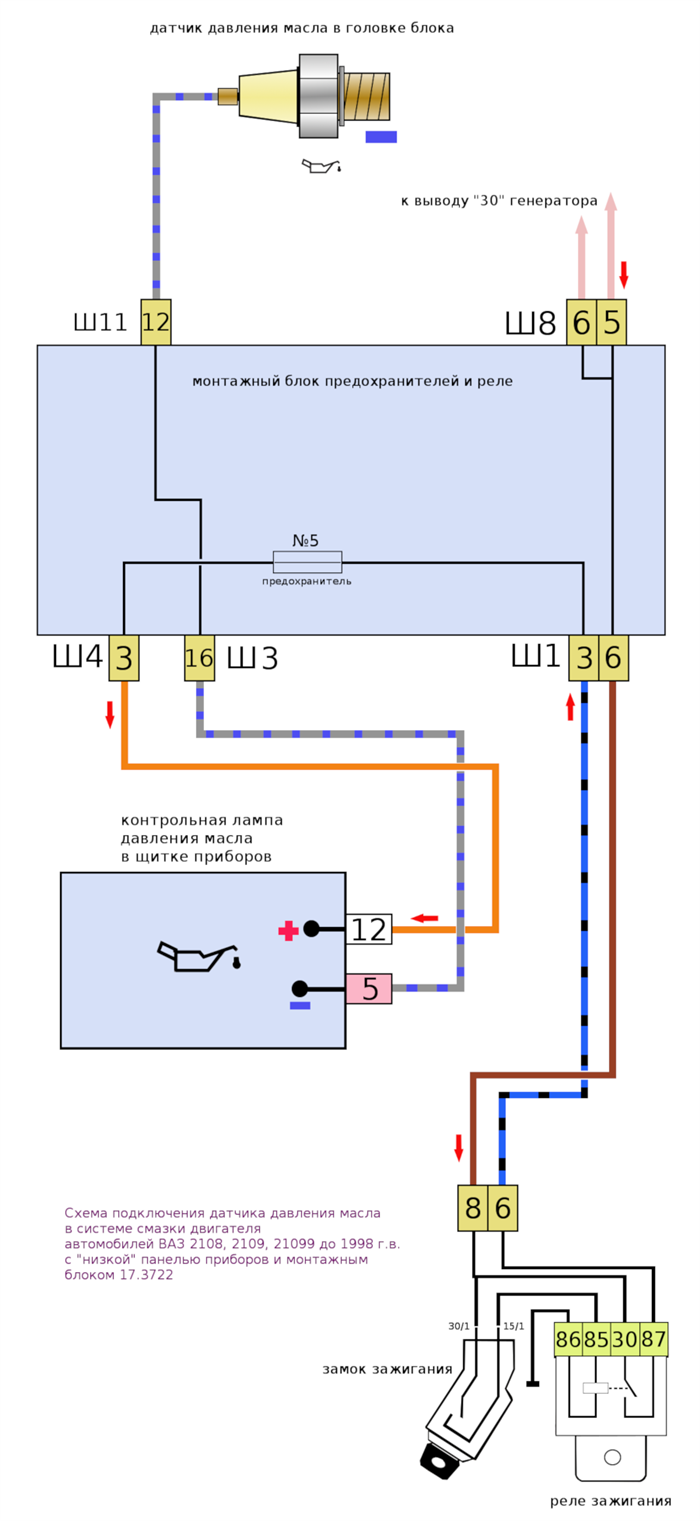

Схема подключения датчика давления масла на автомобилях ВАЗ 2108, 2109, 21099

Применяемость датчика давления масла на автомобилях ВАЗ

На двигателях 2108, 21081, 21083, 2111 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется датчик ММ120Д (ММ120, ММ120ДМ), либо его аналоги разных производителей. Каталожные номера 2106-3829010, 2106-3829010-01, 2106-3829010-02, 2101-3810600.

Читать еще:  Предохранитель стоп сигналов ваз 21 10

Примечания и дополнения

Гайка датчика давления масла под ключ на «22», резьба М14/1,5. Момент затяжки 3-4 Н.м.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Добавить комментарий Отменить ответ

Навигация по записям

Искать информацию

Наш канал TWOKARBURATORS в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля.
Читайте и подписывайтесь на новые статьи.

Где находится и неисправности датчика давления масла ВАЗ-2109

Все владельцы машины ВАЗ-2109 должны следить за давлением масла, чтобы нормально работал двигатель внутреннего сгорания. ДДМ – это прибор, контролирующий уровень масла в двигателе. Когда давление масла отсутствует, то горит красная лампочка индикатора, которая располагается в салоне автомобиля на щетке прибора. Где же находится такой датчик? Его место – в моторном отсеке двигателя. Смазка двигателя и датчик давления не зависят от того, установлен в двигателе карбюратор или инжектор.

Устройство датчика

Главные детали ДДМ: корпус, измерительная мембрана и передающий механизм. Под действием масла мембрана меняет свою форму. При этом замыкаются или размыкаются электроконтакты.

  • давление переключения – 0,6 бар;
  • параметры резьбы – M14×1,5.

Работает ли датчик давления масла ВАЗ-2109

Чтобы определить, исправлен ли он, необходимо проверить в двигателе уровень масла. Для этого требуется открыть капот и вытащить контрольный щуп. Для того чтобы проверить более точно, нужно поступить таким образом:

  • заехать на яму и снять защиту;
  • подобраться к датчику;
  • включить зажигание;
  • отключить провод питания;
  • вольтметром померить напряжение между колодкой и массой. Он должен показать 12 вольт.

Если напряжения нет, то может быть проблема в контакте или оборван провод.

Неисправности ДДМ

Давайте перечислим неисправности:

  • негерметичен. Из-за этого масло попадает внутрь и меняет работу электрической части;
  • на входе загрязнено отверстие;
  • протекает соединение на резьбе;
  • окисляются контакты;
  • показания неверные.

Владельцы ВАЗ-2109 проверяют датчик разными способами:

Первый. Снимают ДДМ, находящийся над масляным фильтром, покручивают стартер, мотор заводить при такой проверке нельзя. Если все хорошо, должно политься масло. Затем визуально проверяют, в каком состоянии датчик. Если повреждений нет, тогда промывают его бензином. Производят установку на место. Лампочка погаснет. Если продолжает гореть, то его нужно поменять.

Второй. Проверяют уровень масла. При низком – добавляют смазку, потом опять проверяют, горит лампочка или нет. Далее прогревают двигатель, а потом выключают его. Затем подключают к манометру. Этот переходник от манометра закручивают на место датчика, заземляют через массу автомобиля. Соединяют сигнальный светодиод с плюсом АКБ и датчиком, заводят двигатель и нажимают на газ. При показаниях манометра 1,2-1,6 бар светодиод гаснет. Если он горит, тогда ДДМ поломался.

За состоянием ДДМ хозяин автомобиля должен всегда следить. Ведь у него тоже бывают проблемы. А эти проблемы могут отразиться на техническом состоянии машины. Не стоит допускать поломок, потому как если заклинит двигатель, это приведет к большим финансовым расходам.

Как поменять датчики давления и уровня масла на «Девятке» без проблем?

В современном автомобиле установлен ЭБУ, который управляет основными системами автомобиля, получая информацию с различных датчиков. В статье разбирается, где находится на ВАЗ 2109 датчик давления масла (ДДМ) и датчик уровня масла, их назначение, особенности диагностики, дается инструкция по замене этих устройств.

Что нужно знать о ДДМ?

Если загорается индикатор, сигнализирующий о низком давлении масла, то это не всегда означает, что недостаточно смазки в системе. Возможно, что неисправен ДДМ. Для того чтобы найти истинную причину, нужно знать, что собой представляет устройство, как его можно проверить.

Предназначение и местонахождение

ДДМ состоит из корпуса, мембраны и передающего устройства. Мембрана деформируется, когда на нее начинает давить масло. Деформация мембраны отражается на реостате, у которого меняется сопротивление. ЭБУ фиксирует изменения и отражает их благодаря индикатору на панели приборов. Находится контроллер на ВАЗ 2109 под масляным фильтром на головке блока цилиндров с той стороны, где расположен карбюратор.

Читать еще:  Клапан на ваз 2112 16 клапанов

Место расположения ДДМ

Особенности диагностики

Прежде чем проводить диагностику ДДМ, следует проверить уровень масла в системе с помощью специального щупа и масляный фильтр.

Один из самых простых способов диагностики – это проверить наличие давления в смазочной системе. Для этого нужно выкрутить ДДМ из гнезда и провернуть вручную несколько раз коленчатый вал. Если из гнезда польется или выплеснется смазка, а контрольная лампочка продолжает гореть, это значит, что давление в порядке и причина неисправности в контроллере.

Процесс выкручивания ДДМ из гнезда

Далее следует подвергнуть визуальному осмотру сам прибор. Если не выявлено механических повреждений, его нужно очистить бензином и вкрутить на старое место. Если после этого лампочка не гаснет, это говорит о том, что прибор сломан и подлежит замене.

Для второго способа проверки необходим манометр. С прогретого двигателя снимается контроллер и вкручивается в манометр, на его место вкручивается переходник от манометра. Контрольный светодиод подключается к плюсовой клемме аккумулятора и контактам контроллера. Затем запущенный мотор должен плавно набирать обороты, пока манометр не будет показывать значение 1,2-1,6 бар. Если контроллер исправен, светодиод погаснет. В противном случае прибор неисправен.

Инструкция по замене

Для проведения замены ДДМ на ВАЗ 2109 понадобится только один ключ на «21» и новый прибор (автор видео — Авто_Ремонт).

Процедура состоит из последовательности шагов:

  1. Начинать работы нужно с отключения минусовой клеммы аккумулятора.
  2. Далее от контроллера давления смазки нужно отключить питающий провод.
  3. Затем ключом на «21» нужно выкрутить неисправный прибор.
  4. Для уплотнения в гнездо датчика помещается алюминиевая фольга, имеющая форму кольца.
  5. Теперь вкручивается новое устройство.
  6. Остается присоединить провод, и на этом процедура окончена.

Таким образом, ничего сложного в замене нет, больше времени уходит на диагностику.

Важная информация о датчике уровня масла

Об исправности двигателя можно судить по разным признакам. Одним из них является уровень масла. Если увеличился расход масла, это значит, что в системе возникли какие-то неполадки, которые необходимо устранять.

Предназначение и местонахождение

Основное назначение регулятора уровня масла – обеспечивать контроль уровня смазки, чтобы нормально функционировали механизмы и узлы двигателя.

Находится контроллер уровня масла ВАЗ 2109 между масляным фильтром и поддоном картера внизу мотора. Он вставляется в предназначенное для него отверстие в корпусе силового агрегата.

Особенности диагностики

Признаком неисправности прибора является горение сигнализатора о недостаточном уровне масла, при том, что на самом деле он отвечает норме. Следует регулярно измерять уровень масла с помощью щупа. Если он недостаточный, а индикатор не горит, это тоже признак неисправности датчика.

Диагностика прибора выполняется с помощью мультиметра, установленного в режим омметра. Один щуп подключается к корпусу контроллера, второй к выводу. Перемещая поплавок, измеряем сопротивление прибора. Когда поплавок находится в верхнем положении, сопротивление должно стремится к бесконечности, в нижнем – падать до нуля. Если это не так, датчик неисправен и подлежит замене.

Инструкция по замене

Замена регулятора не вызывает трудностей и состоит из этапов:

  1. Сначала снимается отрицательная клемма с АКБ.
  2. Далее отсоединяется штекер с проводами.
  3. Затем выкручивается болт крепления ключом на «10» и аккуратно выводится контроллер из картера.
  4. Устанавливается новый прибор, и прикручивается болт крепления.
  5. Затем к нему подключается колодка с проводами и возвращается на место снятая клемма аккумулятора.

Фотогалерея «Замена регулятора уровня смазки»

Контроль исправности датчиков обеспечивает правильную работу автомобиля, так как на основании их показаний ЭБУ управляет его системами.

Видео «Замена датчика уровня смазки»

В этом видео показывается, как заменить контроллер уровня масла на ВАЗе (автор ролика — Sibiriya holodno).
