Рычаги на митсубиси лансер 9

Задняя подвеска Лансер 9

По мнению большинства автомобилистов, которым доводилось длительное время эксплуатировать популярную модель японского концерна, задняя подвеска Лансер 9 не создаёт для автовладельцев серьёзных проблем. Она достаточно энергоёмкая, а ресурс её отдельных узлов, даже не в самых благоприятных условиях, составляет 90 тыс. км пробега и более. Если добавить к этому доступную стоимость запасных частей и относительно несложное обслуживание, то становится ясно, почему многие хозяева не спешат расставаться с машинами, несмотря на их солидный возраст.

Устройство

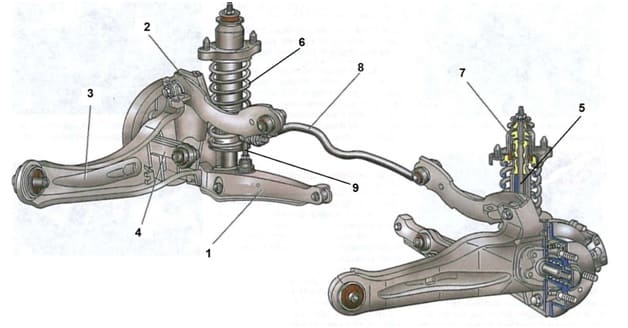

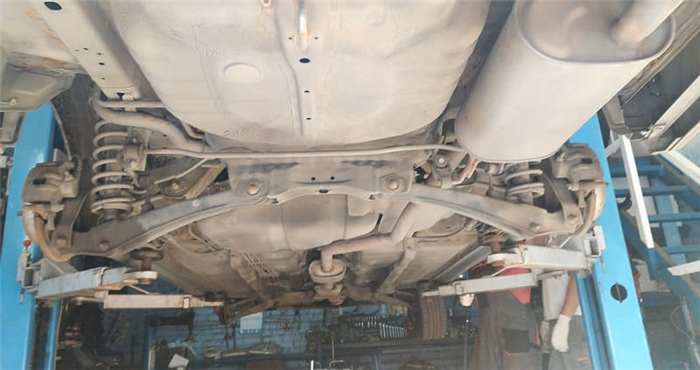

Схема задней подвески Лансер 9 не так проста, как может показаться на первый взгляд. Разработанная инженерами Мицубиси конструкция состоит из четырёх пар рычагов.

  1. Нижних поперечных.
  2. Верхних поперечных.
  3. Продольных.
  4. Управляющих, создающих подруливающий эффект. С их помощью устанавливается и регулируется развал колёс заднего моста.

Нижние поперечные рычаги опираются на телескопические амортизационные стойки 5, оснащённые цилиндрическими пружинами 6 и демпфирующими подушками 7. Верхние связаны между собой стабилизатором поперечной устойчивости 8 через стойки стабилизатора 9. Большинство шарнирных элементов выполнено в виде эластичных сайлентблоков.

Особенности обслуживания

Благодаря использованным конструктивным решениям, ремонт задней подвески Лансер 9 не представляет особой сложности. Следует помнить, что ресурс узлов отличается незначительно. Несмотря на то, что большинство рычагов можно снять по отдельности, в случае, когда диагностика выявила неисправность только некоторых элементов, рекомендуется производить полную переборку узла. В противном случае с высокой долей вероятности, спустя короткое время снова придётся ехать в мастерскую и дополнительно оплачивать труд специалистов.

В этом смысле исключение составляют разве что стабилизатор да амортизационные стойки, демонтаж которых можно выполнить отдельно. Рычаги в сборе стоят довольно дорого. Если при осмотре не обнаружены их серьёзные повреждения, целесообразно ограничится заменой сайлентблоков.

Оборудование и инструменты

О том, какие выбирать детали, мы расскажем ниже. В этом же разделе ограничимся перечислением того, что потребуется для успешного выполнения работ. Будут необходимы следующие вещи.

  • Подъёмник, смотровая яма либо иное устройство, благодаря которым задняя подвеска Лансер 9 станет доступна для проведения ремонта.
  • Один, а лучше несколько аэрозольных баллонов с проникающей смазкой (WD-40 или аналоги). Чтобы не тратить силы понапрасну, «жидким ключом» придётся обильно поливать отворачиваемые резьбовые соединения.
  • Хороший набор слесарного инструмента с воротком значительной длины, позволяющим развивать большое усилие.

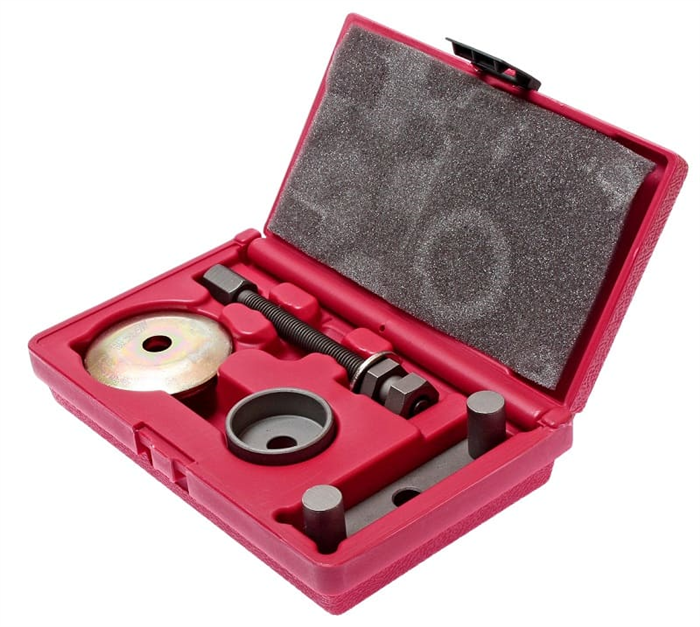

  • Комплект подходящих по диаметру оправок и съёмников. С их помощью легче выдавливать старые сайлентблоки из посадочных мест и устанавливать новые.
  • Устройство для выпрессовки и запрессовки деталей. Лучше всего, если это будет соответствующей мощности гидравлический пресс.
  • Соответствующих размеров металлические распорки для закладки внутрь рычагов, чтобы те не деформировались в процессе выпрессовки сайлентблоков.
  • Сабельная ножовка по металлу на случай, если какой-нибудь из болтов не пожелает отворачиваться.
  • Тормозная жидкость. Она потребуется для прокачки системы после того, как работа будет завершена.

Если всё это есть в наличие, а вы уверены в своих силах, то можно приступать.

Ремонт

Ослаблять болты значительно удобнее в тот момент, когда машина ещё стоит на колёсах. Чтобы не зализать грани на гайках и головках болтов, рекомендуется набраться терпения и несколько раз, со значительными промежутками времени, обработать резьбовые соединения проникающей смазкой. Это сильно облегчит работу. Далее действуем в следующей последовательности:

  • приподняв заднюю часть машины, снимаем задние колёса;
  • отсоединив тросы и шланги, демонтируем детали тормозной системы (суппорты, диски, колодки, монтажные щитки) — будьте готовы к тому, что эта работа потребует изрядного количества сил и времени;
  • если вы намерены менять продольные рычаги, то разбираем ступицу;
  • отворачиваем стойки стабилизатора поперечной устойчивости;
  • откручиваем все поперечные рычаги, включая управляющие;
  • снимаем продольные рычаги.

Когда это сделано, отмечаем или запоминаем расположение старых сайлентблоков. Производим выпрессовку деталей и устанавливаем новые запчасти в точном соответствии со сделанными отметками. Если будет допущена ошибка, даже самые качественные комплектующие не «проживут» долго.

Внимание! Сборку осуществляем в обратной последовательности. Болты только наживляем, а окончательную затяжку резьбовых соединений производим лишь после того, как автомобиль будет поставлен на колёса.

В самом конце прокачиваем тормоза, удаляя воздух, попавший в систему во время выполнения работ.

При замене амортизационных стоек и пружин нет нужды выполнять вышеперечисленные операции. Достаточно просто отвернуть нижние концы амортизаторов от рычагов, а верхние от кузова, и стойки можно будет демонтировать и полностью разобрать. Их конструкция предельно проста. Если передняя подвеска Лансер 9 оснащена опорными подшипниками, необходимыми для нормальной работы рулевого управления, то здесь имеются просто втулки и шайбы, установленные на демпфирующих резиновых подушках. Главное, надёжно зафиксировать пружины с помощью стяжек, и можно начинать демонтаж. Следует обратить особое внимание на состояние отбойников, одновременно выполняющих роль пыльников. От их целостности напрямую зависит ресурс амортизаторов.

Читать еще:  Двигатель 4а92 митсубиси особенности

Тюнинг

Сколь бы ни была надёжна в эксплуатации задняя подвеска Мицубиси Лансер 9, она имеет определённые недостатки. При прохождении поворотов машина склонна к сносу задней оси и ведёт себя довольно валко. Это не нравится поклонникам активного стиля езды. Однако, предприняв определённые усилия, этот недостаток можно если и не полностью устранить, то значительно откорректировать, не прибегая к серьёзным хирургическим операциям.

Речь пойдёт не о замене штатных резиновых сайлентблоков на изделия из полиуретана, которую так любят рекомендовать представители некоторых мастерских. Целесообразность подобной процедуры находится под большим вопросом. Куда разумнее потратить средства на покупку комплектующих хорошего качества. И совсем необязательно чтобы это были оригинальные детали, стоимость которых измеряется тысячами рублей. Вполне заслуживает доверия продукция таких брендов, как:

  • Masuma (Япония);
  • Profit (Чехия);
  • VTR (Финляндия);
  • Avantech (Южная Корея).

В этом случае цена одного сайлентблока будет находиться в пределах 400 – 800 рублей. Однако характеристики этих комплектующих не способны изменить поведения машины на трассе. Для получения значимых результатов требуется несколько иная доработка подвески Лансер 9.

Стабилизатор

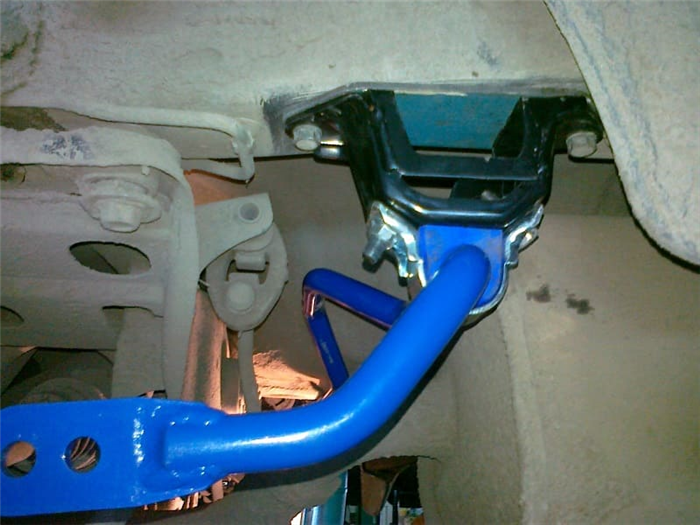

Чтобы избавиться от валкости и сноса задней оси в поворотах, в первую очередь рекомендуется заменить стабилизатор поперечной устойчивости. Подбор детали с оптимальными характеристиками даст наиболее ощутимый эффект. Особенно заметен он становится на модификациях с кузовом универсал. Однако следует принять во внимание то обстоятельство, что разогнавшись до скорости, на которой станет происходить срыв задней оси, времени на восстановление контроля у вас станет меньше.

Расчёт характеристик стабилизатора поперечной устойчивости – сложная инженерная задача. Поэтому не стоит заниматься слепым подбором деталей от других автомобилей, а выбрать один из готовых вариантов, разработанных специально для Мицубиси Лансер 9 и представленных на автомобильном рынке. Комплектующие поставляются в наборе и отличаются не только ценой, но и доступностью.

  • Если покупатель в состоянии оплатить доставку из Японии, то имеет смысл заказать изделие фирмы CUSCO с кодовым номером 571311B18 толщиной 18 мм. За саму деталь придётся выложить около 160 долларов.
  • Выложив деньги за доставку из США, вы можете получить в своё распоряжение стабилизатор марки ULTRA RACING толщиной 19 мм. Обозначение в каталоге – UR-AR19-150. Стоимость – около 10 тыс. рублей.
  • Наиболее доступным вариантом для российских автолюбителей является продукт, предлагаемый компанией «МоторСпортРейсинг». Кодовый номер – 106602. Толщина детали – 22 мм. Цена – порядка 5 – 6 тысяч рублей, плюс доставка по России.

Необходимые для монтажа составляющие поставляются в комплекте. Никаких дополнительных «танцев с бубнами» не требуется.

Амортизаторы

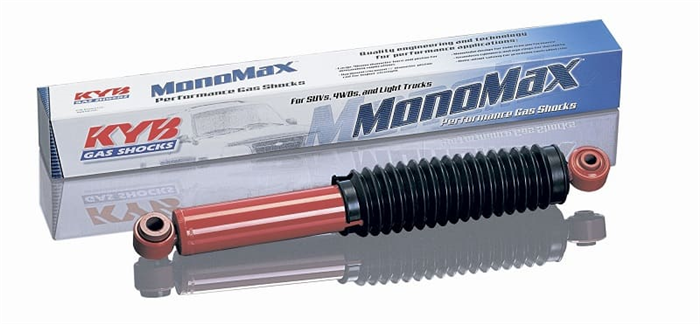

Хорошие результаты достигаются заменой штатных амортизаторов на газовые, обладающие более высокой скоростью реакции. Подобный тюнинг ходовой Лансер 9 позволит не только улучшить управляемость машины, но и сократить тормозной путь. Но поскольку у каждого производителя свой взгляд на то, какими должны быть оптимальные характеристики детали, подбор запчастей становится непростой задачей. Можно лишь задать общее направление поиска, порекомендовав продукцию таких брендов, как:

  • KYB (Япония);
  • Bilstein (Германия);
  • Monroe (Бельгия);
  • Kamoka (Польша).

Однако, при желании, этот список можно существенно расширить.

Пружины

Достаточно сложной процедурой является подбор пружин с иными, чем предлагает Мицубиси, параметрами. Но оно того стоит! В зависимости от того, на изделиях какой фирмы вы остановите свой выбор, изменятся:

  • дорожный просвет (в большую или меньшую сторону);
  • жёсткость и энергоёмкость подвески;
  • управляемость автомобиля.

Предложений на рынке более чем достаточно. В списке заслуживающих доверия фирм:

  • Kilen (Швеция);
  • Monroe (Бельгия);
  • KYB (Япония);
  • SACHS (Германия);
  • Lesdjofors (Швеция).

Разумеется, этот перечень далеко не полон. При выборе пружин следует знать.

  1. Важны не общие размеры изделия и толщина прутка, а параметры жёсткости. Необходимая информация содержится в нанесённом на деталь цифровом коде, сверившись с которым вы сможете узнать всё необходимое на официальном сайте производителя.
  2. Лучше отдавать предпочтения модификациям с переменной жёсткостью, имеющим разный шаг и диаметр витков. Они обеспечивают лучшую управляемость и хороший комфорт.
  3. При всей схожести конструкции, задняя подвеска Лансер 9 2.0 оснащается упругими элементами с иными характеристиками, чем на машинах с моторами 1.3 и 1.6 литра.

Подобная модернизация однозначно предпочтительнее популярного у некоторых автолюбителей кустарного метода – укорачивания штатных пружин.

Если вы прислушаетесь к этим советам и произведёте тюнинг подвески Лансер 9 в соответствии с рекомендациями, то результат почувствуете практически сразу. А если выполнять все необходимые замены в процессе очередного ремонта, то дополнительные затраты не превысят разумные пределы.

Рычаги на митсубиси лансер 9

Главная / Энциклопедия ремонта митсубиси / Энциклопедия ремонта Лансер 9 / Замена передних рычагов Mitsubishi Lancer IX

Замена передних рычагов Mitsubishi Lancer IX

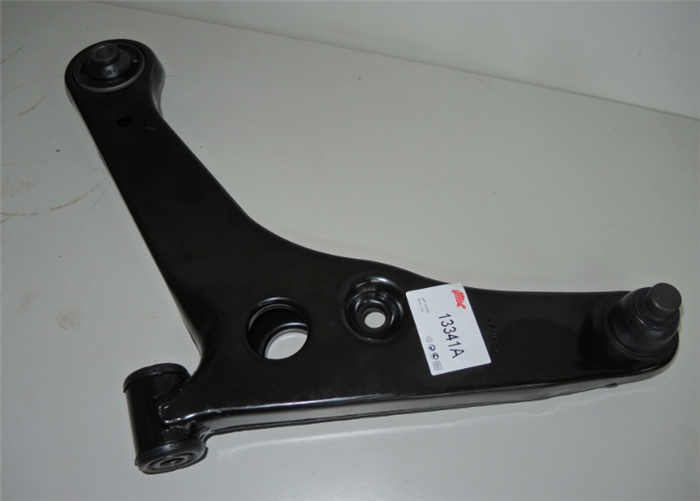

Передние рычаги Митсубиси Лансер 9 являются основными элементами передней подвески автомобиля. Обычно, первые 100-130 тыс. км никаких беспокойств владельцам Мицубиши они не доставляют (понятное дело, что всё можно «убить» и гораздо быстрее). Так же свою лепту могут внести и удары или ДТП. Потом же стоит внимательно осматривать подвеску на каждом ТО, особенно шаровые и сайлентблоки. Не стоит думать, что в случае выхода их из строя «автомобиль и так поездит». Поездит-то он может и поездит, вот только потом замены потребуют не только рычаги, но, например, и амортизаторы.

Читать еще:  Какие колеса на митсубиси аутлендер

Теперь ответим на главный вопрос – можно ли запрессовать новые сайлентблоки в рычаги? Можно, но делать этого не рекомендуем, из-за низкого ресурса сайлентблоков после такой операции. Дело в том, что процесс запрессовки происходит на заводе в специальных условиях и с применением специальных прессов. А кустарный способ попросту уродует сайлентблок, что резко снижает его ресурс.

Ещё один момент, к которому нужно быть готовым – закисший крепёж. Чаще всего – закисает гайка переднего болта рычага. Если гайку провернуло, то нужно будет высверливать окно в подрамнике и удалять её. Куда страшнее закисание заднего болта – для этих работ потребуется демонтаж двигателя Митцубиши Лансер 9. Не смотря на то, что после замены рычагов рекомендуется производить сход-развал Лансер IX, стоит отметить, что развал на MMC Lancer 9 не регулируется, а схождение после смены рычагов не сбивается. Однако лишним регулировка никогда не будет.

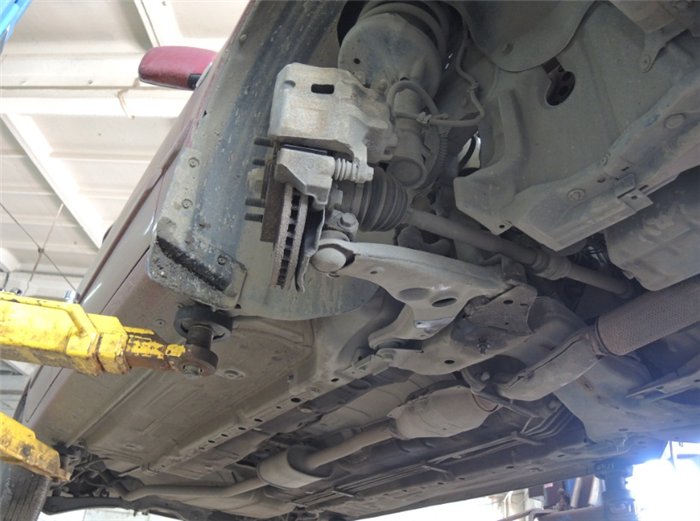

Перед началом работ рекомендуем смазать все крепления рычага смазкой WD-40 и дать время ей впитаться. Это позволит снизить риск срыва болтов или гаек.

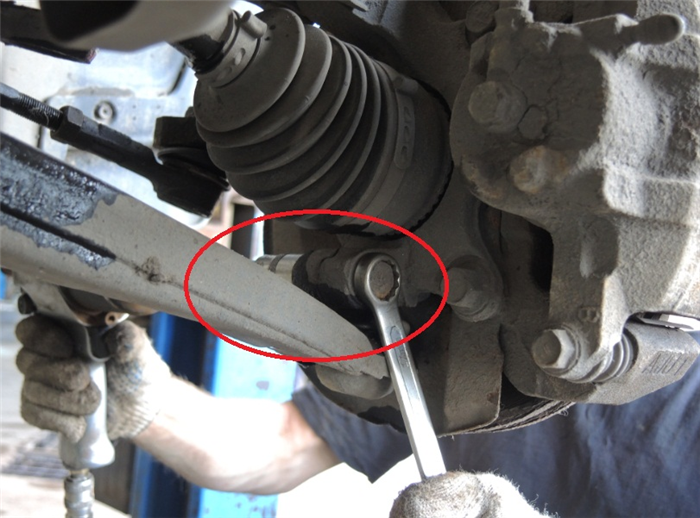

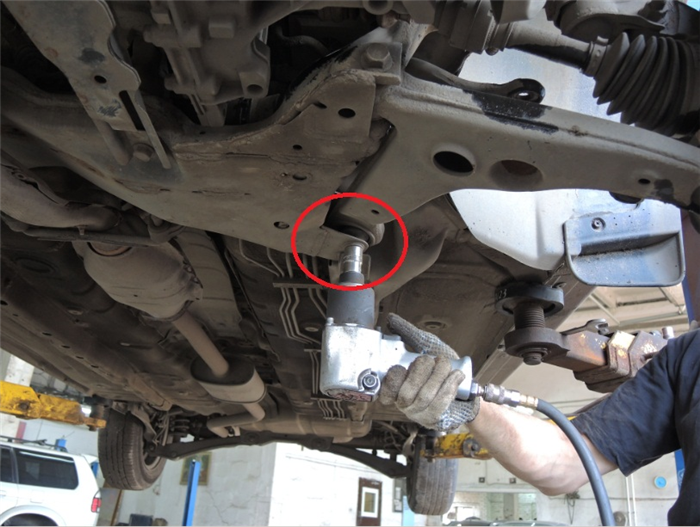

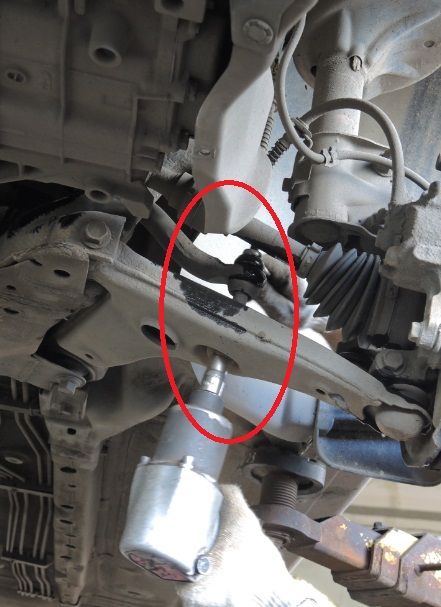

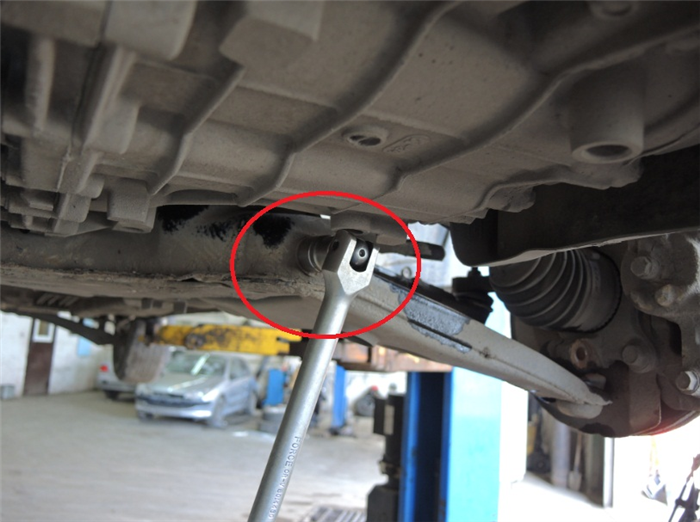

После этого отворачиваем крепёж.

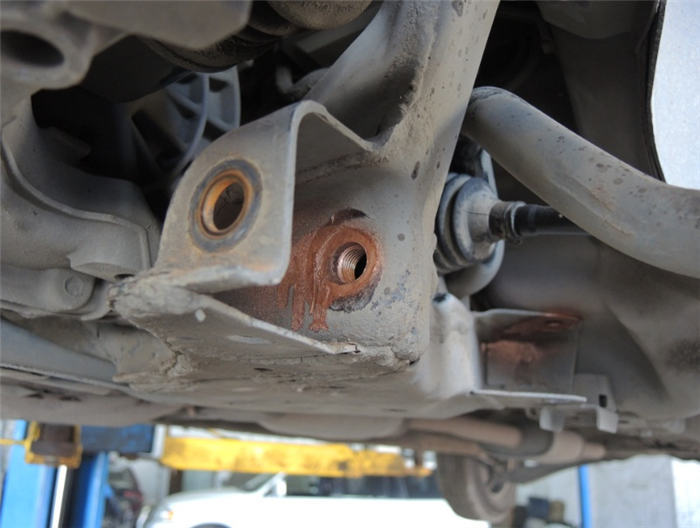

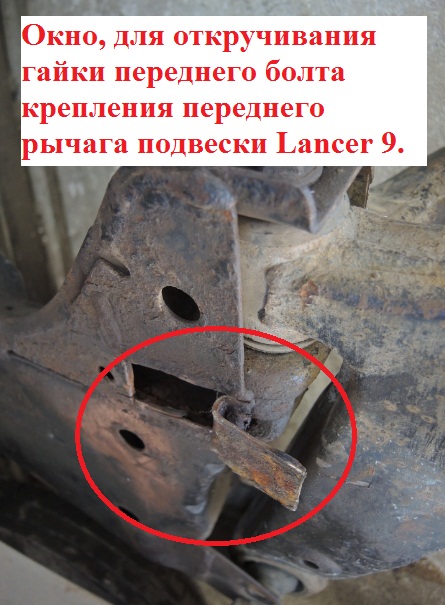

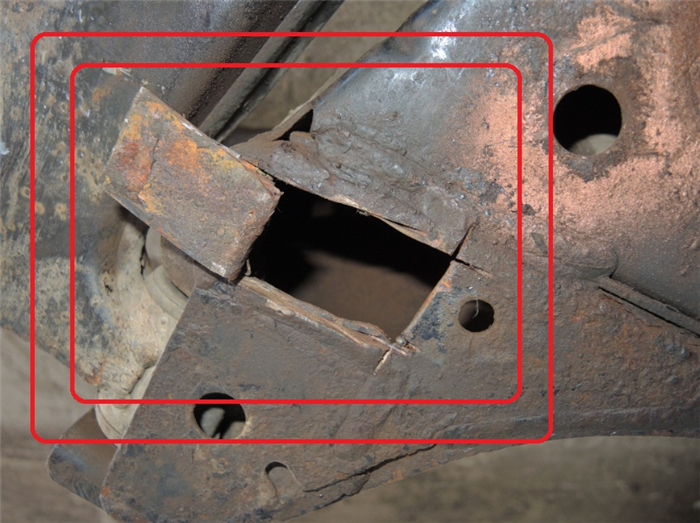

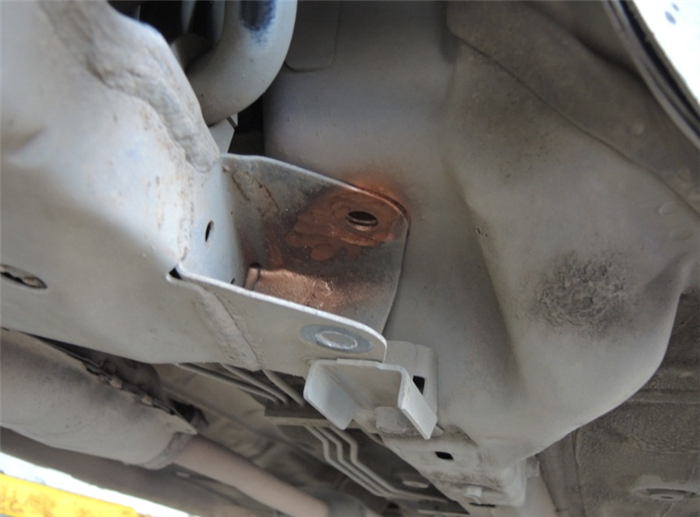

Гайка переднего болта проскользнула. Это означает, что для того, чтобы теперь извлечь её, нужно вырезать окошко в подрамнике.

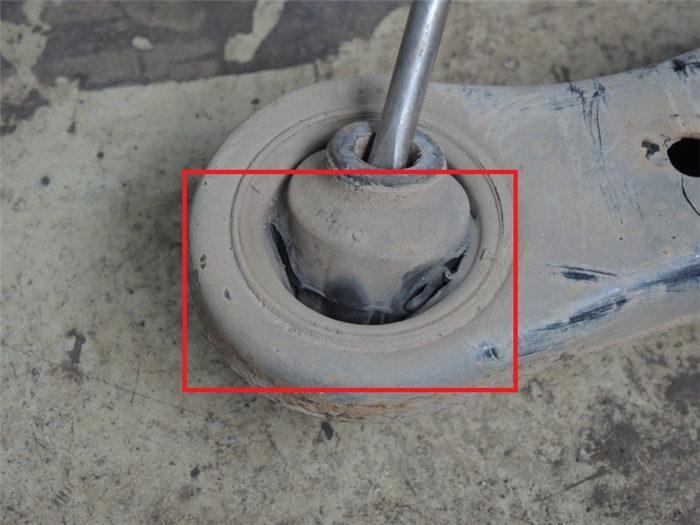

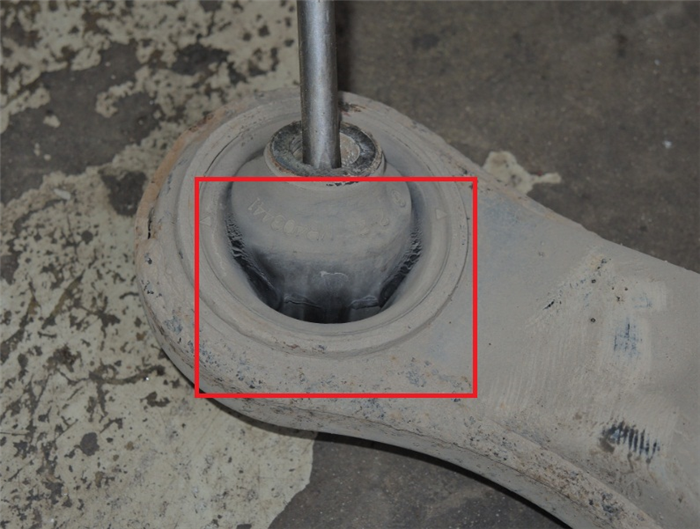

Рычаг благополучно снят. А вот следы кончины сайлентблоков.

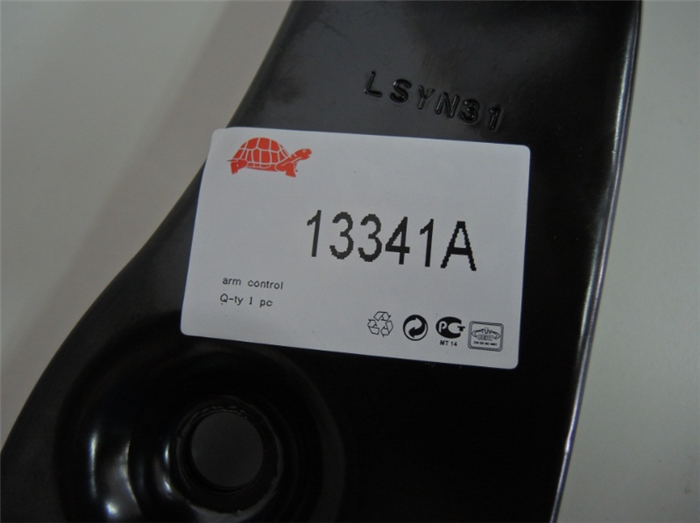

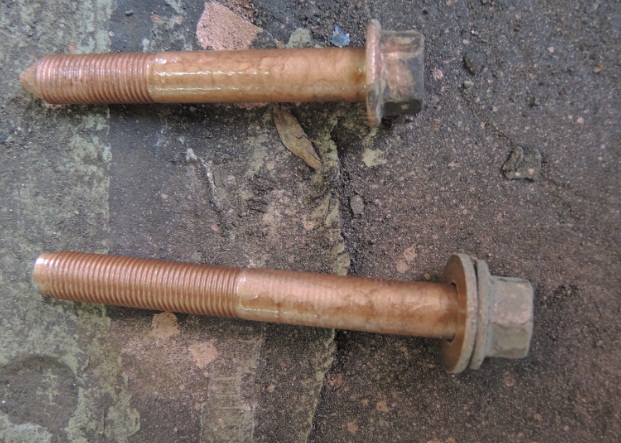

Перед установкой нового рычага, обязательно смажьте весь крепёж медной смазкой! Это убережёт его от срыва при последующих заменах!

Очень важный момент! Затяжка всего крепежа рычага должна быть произведена под нагрузкой! То есть автомобиль должен стоять на колёсах, а не быть поддомкрачен или поднят на подъёмнике. Дело в том, что сайлентблоки и шаровая встаёт в своё правильное положение лишь под нагрузкой, а их затягивание без неё фиксирует их в неправильном положении. Это означает, что их износ будет крайне быстрым.

Рычаги на митсубиси лансер 9

Главная / Энциклопедия ремонта митсубиси / Энциклопедия ремонта Лансер 9 / Замена передних рычагов Mitsubishi Lancer IX

Замена передних рычагов Mitsubishi Lancer IX

Передние рычаги Митсубиси Лансер 9 являются основными элементами передней подвески автомобиля. Обычно, первые 100-130 тыс. км никаких беспокойств владельцам Мицубиши они не доставляют (понятное дело, что всё можно «убить» и гораздо быстрее). Так же свою лепту могут внести и удары или ДТП. Потом же стоит внимательно осматривать подвеску на каждом ТО, особенно шаровые и сайлентблоки. Не стоит думать, что в случае выхода их из строя «автомобиль и так поездит». Поездит-то он может и поездит, вот только потом замены потребуют не только рычаги, но, например, и амортизаторы.

Теперь ответим на главный вопрос – можно ли запрессовать новые сайлентблоки в рычаги? Можно, но делать этого не рекомендуем, из-за низкого ресурса сайлентблоков после такой операции. Дело в том, что процесс запрессовки происходит на заводе в специальных условиях и с применением специальных прессов. А кустарный способ попросту уродует сайлентблок, что резко снижает его ресурс.

Ещё один момент, к которому нужно быть готовым – закисший крепёж. Чаще всего – закисает гайка переднего болта рычага. Если гайку провернуло, то нужно будет высверливать окно в подрамнике и удалять её. Куда страшнее закисание заднего болта – для этих работ потребуется демонтаж двигателя Митцубиши Лансер 9. Не смотря на то, что после замены рычагов рекомендуется производить сход-развал Лансер IX, стоит отметить, что развал на MMC Lancer 9 не регулируется, а схождение после смены рычагов не сбивается. Однако лишним регулировка никогда не будет.

Перед началом работ рекомендуем смазать все крепления рычага смазкой WD-40 и дать время ей впитаться. Это позволит снизить риск срыва болтов или гаек.
После этого отворачиваем крепёж.

Гайка переднего болта проскользнула. Это означает, что для того, чтобы теперь извлечь её, нужно вырезать окошко в подрамнике.

Рычаг благополучно снят. А вот следы кончины сайлентблоков.

Перед установкой нового рычага, обязательно смажьте весь крепёж медной смазкой! Это убережёт его от срыва при последующих заменах!

Очень важный момент! Затяжка всего крепежа рычага должна быть произведена под нагрузкой! То есть автомобиль должен стоять на колёсах, а не быть поддомкрачен или поднят на подъёмнике. Дело в том, что сайлентблоки и шаровая встаёт в своё правильное положение лишь под нагрузкой, а их затягивание без неё фиксирует их в неправильном положении. Это означает, что их износ будет крайне быстрым.

Рычаги и сайлентблоки Mitsubishi Lancer 9

Митсубиси Лансер – одна из старейших среди ныне популярных линеек легковушек. Подумать только, но автомобили под этим названием выпускаются с 1973-ого года и до сих пор востребованы во всем мире. Наиболее успешным представителем серии считается 9-ый Лансер, появившийся в самом начале 21-ого века.

Отменный функционал модели наряду с ее невысокой стоимостью и высочайшим уровнем надежности подкупили многих любителей японских машин. Несмотря на все преимущества Митсубиси Лансер 9, он прежде всего автомобиль и поломки у него являются нормой.

Сегодня наш ресурс решил осветить особенности ремонта рычагов и сайлентблоков модели. Об их устройстве, приобретении и нюансах замены на Митсубиси Лансер 9 можно почитать ниже.

Читать еще:  Клапан тнвд митсубиси л200

Пару слов о рычагах и сайлентблоках 9-ого Лансера

Подвеска современного автомобиля представляет собой достаточно сложную конструкцию, обеспечивающую комфортное и безопасное движение. «Шасси» Митсубиси Лансер 9 – не исключение, поэтому найти в нем можно огромное количество составляющих. Относительно небольшой ресурс в силу специфики своей работы имеют рассматриваемые сегодня рычаги и сайлентблоки.

Рычажная конструкция в подвеске 9-ого Лансера обеспечивает стабильную работу колес за счет соединения с шаровыми опорами, а также активно участвует в соединении кузова модели и ее «ходовой». Сайлентблоки же установлены в местах соединения рычагов с другими элементами автомобиля и существенно продлевают срок их службы. Объясняется это тем, что именно резинометаллические шарниры принимают на себя большую часть ударов при движении машины, исключают риски повышенного трения деталей подвески и устраняют лишние вибрации.

Замена сайлентблоков на Mitsubishi Lancer 9 требуется заметно чаще, нежели ремонт тех же рычагов. Соединительные шарниры «живут» от 30 до 120 000 километров пробега. Рычаги могут поломаться, деформироваться в любом момент, но обычно без проблем проходят 150-220 000 километража.

Определить необходимость подобного ремонта рычажно-шарнирного механизма несложно. Обычно хватает:

  • Анализа поведения машины при движении. Если с сайлентблоками или рычагами что-то произошло, со стороны подвески будет наблюдаться неправильная работа и сторонние звуки.
  • Осмотра ходовой части. Пожалуй, рассказывать о выраженности деформации или разрушения узлов незачем. Она, как говорится, будет на лицо.

Ремонт продольного, заднего, нижнего, переднего или любого другого рычага, а также их сайлентблоков – явление нередкое на всех автомобилях. Владельцы 9-ого Лансера периодически сталкиваются с ним, поэтому удивляться необходимости замены рассматриваемых узлов не стоит. По сути, они являются расходниками за счет своего ограниченного ресурса.

Выбор новых деталей

Оригинальные сайлентблоки для Митсубиси Лансер 9-ого поколения можно приобрести только вместе с аналогичными рычагами. Отдельными партиями шарниры японцами не выпускаются. На рынке автомобильных запчастей имеется множество хороших аналогов заводских сайлентблоков для модели. Наибольшей популярностью пользуются детали:

  • бельгийской компании «SIDEM»;
  • немецкого производства от MEYLE или SWAG;
  • от итальянцев в лице компании «JAPANPARTS».

Приобретать сайлентблоки следует по примеру вышедшей из строя детали. Так как для разных рычагов шарниры представлены разные, а их окончательный вид также определяется годом выпуска 9-ого Лансера, рассматривать артикулы запчастей не будем. К счастью, найти их можно во многих магазина автозапчастей. Средняя цена сайлентблоков равна 300-700 рублей.

Что касается рычагов для модели Митсубиси, то здесь все проще. Приобрести можно как оригинальные детали для подвески, так и приличные копии. Владельцы Лансер 9 отдают предпочтение:

  • оригинальным рычагам от японцев (артикулы: MN101444, MN101444, MR519134, MR519133, MR403420);
  • репликам от компаний «Febest», «SH» и «Akitaka» (артикулы следует уточнять у продавца непосредственно при покупке).

Стоят рычаги в пределах 2 000-7 000 рублей за одну деталь. Естественно, оригинальные запчасти на 15-40 процентов дороже копий.

Настоятельно рекомендуем приобретать только новые рычаги и сайлентблоки для Лансер 9. В покупке поддержанных деталей для подвески ничего хорошего нет. По сути, подобная экономия будет бессмысленной и лишь ненадолго даст автомобилю нормально поработать.

Замена рычагов и шарниров

Замены рычагов и сайлентблоков обычно являются неотделимыми друг от друга процедурами. Если при износе шарниров рычажные механизмы можно иногда оставить, то при замене последних обновить придется и сайлентблоки.

Сам же порядок замены деталей относительно несложен и осуществим своими руками в пределах обычного гаража. Что передний рычаг, то задний, что нижний, что любой другой на 9-ом Лансере меняются в очень схожем режиме, поэтому рассмотрим процедуру ремонта обобщенно.

В общем случае для приведения «рычажно-шарнирной» части подвески в порядок требуется:

  • Подготовить базовый набор ключей, головок, молоток или специальный съемник для шаровых опор. Идеально, если в пользовании будут иметься подъемник, яма или эстакада, но при их отсутствии можно обойтись обычным домкратом. Придется слегка помучиться, однако ремонт провести удастся.
  • Поставить машину над ямой, загнать на эстакаду, подъемник, ну или же просто поддомкратить и зафиксировать с необходимой стороны.
  • Демонтировать то колесо, в районе которого будут проводиться ремонтные работы по замене рычага и его сайлентблоков.
  • Открутить крепление ступицы, отвести ее в сторону (цифра «1» на фото, 2 указывает на шаровую и интересующий нас рычаг).

  • Открутить мешающие доступу к рычагу и шаровой элементы подвески (3 – тормозной суппорт, 4 – шланги, 5 – тросики).

  • Провести качественную фиксацию автомобиля, открутить крепления шарнирно-рычажного механизма, снять шаровую и сам рычаг (придется потрудиться, аккуратно обстучать все узлы).
  • После же проведения необходимых манипуляций по замене деталей и их смазке остается лишь собрать подвеску в обратном описанному выше порядке.

Несмотря на то, что рассмотренный алгоритм ремонта предельно обобщен, он полностью отражает проведение замены рычагов и сайлентблоков на 9-ом Лансере. Придерживаясь всех отмеченных положений, осуществить ремонт можно собственноручно даже без большого опыта в этой стези.

Пожалуй, на этом наиболее важные положения по теме сегодняшней статьи подошли к концу. Надеемся, представленный материал был полезен и помог каждому читателю нашего ресурса. Удачи в ремонте и на дорогах!
