Вставка вместо катализатора ланос

Катализатор на Ланосе назначение конструкция и замена самостоятельно

  • Выхлопная система

» Катализатор на Ланосе назначение конструкция и замена самостоятельно

В конструкции выхлопной системы автомобилей Ланос (Сенс и Шанс) имеется такое устройство, которое называется катализатором. Многие водители не понимают, что это за устройство, для чего оно необходимо, как влияет на работу мотора и вообще, какой срок службы имеет, и когда требует замены. Главное назначение катализатора на Ланосе, а также прочих современных автомобилях в том, чтобы очищать выхлопные газы (снижать их уровень токсичности). Обо всех тонкостях этого очистительного устройства, подробно в материале.

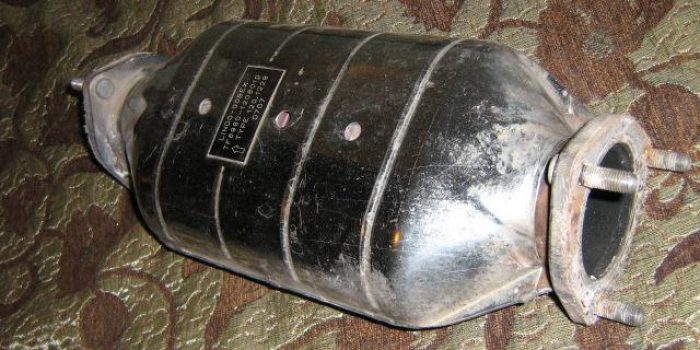

Что же такое катализатор и где он расположен на Lanos

Полное название рассматриваемого устройства звучит так каталитический нейтрализатор или конвертер. Именно эта деталь принимает участие в процессе частичной очистки выхлопных газов, исключая попадание в атмосферу вредных веществ. Выполнить полную очистку выхлопных газов невозможно, поэтому нейтрализатор обеспечивает только снижение концентрации этих веществ.

Многие владельцы Ланосов задаются вопросом о том, где находится катализатор. Чтобы понять, где на ланосе каталитический нейтрализатор, необходимо заглянуть под днище, и просмотреть всю конструкцию выхлопной системы. Наверняка на ней найдется неизвестный цилиндрический бочонок, который находится между «штанами» выпускным коллектором и резонатором. Это и есть наш фильтрующий элемент, который отвечает за очистку выхлопных газов.

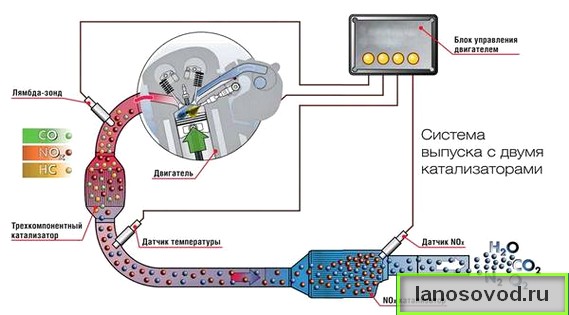

Как работает и из чего состоит устройство на Daewoo и Chevrolet Lanos

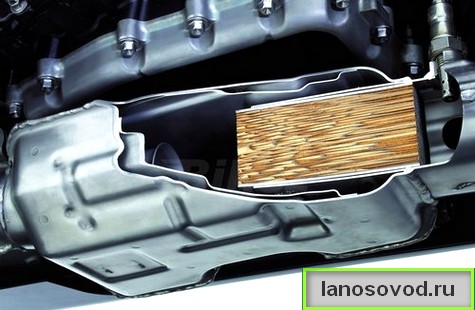

Чтобы понять принцип работы, необходимо разобраться с устройством каталитического нейтрализатора на Ланосе. Внутри цилиндрического бочонка находится соответствующее количество благородных металлов, на которые возлагается задача фильтрации выхлопных газов. Внутри устройство состоит из мелких сеточек, которые еще называются сотами. Эти сеточки изготовлены из керамического или металлического основания с применением дорогостоящих цветных металлов. Платиноиридиевым сплавом соты вскрываются сверху. Перед нейтрализатором устанавливается специальный датчик, о существовании которого все наверняка слышали — это лямбда-зонд или кислородный датчик КД. Он отвечает за фиксирование и анализ уровня загрязненности газов до устройства. Если соты забились, засорились или разрушились, то соответственно уровень CO2 вырос, что фиксируется датчиком. Он подает сигнал на ЭБУ, и загорается индикатор Чек Энжин.

В работу устройство вступает только после прогрева, поэтому первые 3-5 минут после запуска мотора, выхлопные газы не фильтруются нейтрализатором, от чего можно услышать соответствующий запах ацетона. Как только устройство нагревается до температуры от 600 градусов и выше, начинает происходить окислительная реакция. В процессе этой реакции происходит дожигание вредных веществ от работы двигателя ланоса, и в атмосферу уже поступают малой вредности вещества — азот и углекислый газ. Нормальная реакция снижению вредоносных веществ происходит при нагреве нейтрализатора до температуры свыше 750 градусов.

Причины поломок фильтрующих нейтрализаторов

Все владельцы автомобилей с шильдиками Ланос, а также Сенс и Шанс, знают о том, что каталитический нейтрализатор является слабым местом выхлопной системы. Если на иномарках срок службы рассматриваемого фильтрующего элемента составляет 150 тысяч км и более, то на ланосе эта цифра составляет 90-100 тысяч км пробега. Редко этот элемент может прослужить больше 120 тысяч км, поэтому если на одометре цифры доходят до 100 тысяч, значит, пора задуматься о диагностике рассматриваемого устройства.

Почему катализаторы на автомобилях выходят из строя? Главная причина в том, что соты в процессе функционирования двигателя прогреваются сильно (вплоть до накала). С прохождением времени частое воздействие высоких температур способствует постепенному выгоранию сот. Ускоряет процесс масло, которое выбрасывается неисправным мотором. Масло при этом оседает на сотах, и способствует их быстрому выжиганию. Расстояние между сеточками снижается, и чем оно меньше, тем еще быстрее начинается процесс выгорания сот. При этом снижается пропускная способность отработанных газов. Выявить неисправность катализатора на ланосе можно по такому признаку, как подсвечивание индикатора Check Engine на панели приборов.

Второй причиной быстрого засорения фильтра катализатора шевроле ланос является топливо низкого качества. Сюда относится топливо, имеющее низкое октановое число. Некоторые производители с целью повышения октанового числа добавляют в него свинцовые добавки. Свинец оседает на сотах, что способствует увеличению температуры с последующим оплавлением сот. В итоге можно обнаружить картину оплавления сот изнутри, как показано на фото ниже.

Как узнать что надо менять нейтрализатор на ланосе

Определить выход из строя катализатора можно по ряду некоторых признаков. Самый главный признак — это соответствующий пробег автомобиля свыше 90-110 тысяч км для ланосов, сенсов и шансов. На иномарках это значение достигает 130-150 тысяч км пробега. Однако судить только по одному пробегу машины нельзя, поэтому учитывать надо следующие признаки:

  1. Загорается индикатор «чек энжин» на панели приборов. Это сигнал, свидетельствующий о возникновении ошибки, который подается ЭБУ. Ошибка может быть связана с неисправностью любого датчика, а за исправность катализатора отвечает лямбда-зонд. Если код ошибки Р0420
  2. Когда обнаруживается снижение тяги на больших оборотах, а также уменьшается чувствительности педали акселератора
  3. Плохо заводится мотор не только на холодную, но и на горячую
  4. Падают обороты. Контролировать обороты можно по тахометру при его наличии на панели приборов. Модели автомобилей Сенс, а также Ланосы первых модификаций выпускались с панелью приборов старого образца, на которых отсутствует тахометр
  5. Увеличение расхода топлива
Читать еще:  Ультрастар карты монтажа сигнализаций

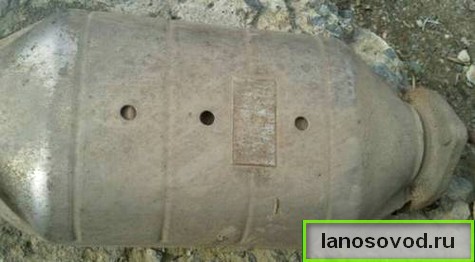

При обнаружении всех этих признаков остается убедиться в неисправности устройства визуально. Надо снять нейтрализатор вредных газов на шевроле ланос, и посмотреть внутрь. Наличие склеивания и спаек сот означает, что пора заменить деталь. Продолжать эксплуатировать автомобиль с неисправным катализатором очень опасно, так как от этого, прежде всего, страдает двигатель.

Как заменить катализатор и зачем ставить проставку

На Ланосах устанавливается один нейтрализатор в выхлопной системе, который при выходе из строя нуждается в замене. Автомобили Шанс также выпускаются с одним катализатором, которых устанавливается на выходе выпускного коллектора. Если же устройство выходит из строя, тогда есть три способа решения проблемы:

  1. Выбивание сот на неисправном устройстве. Ремонту катализатор не подлежит, хотя многие владельцы находят решение путем выбивания забитых и склеившихся сот. Пробив соты, можно продолжить дальнейшую эксплуатацию транспортного средства. При этом, конечно, же можно забыть о Евро-3, так как с удаленными сотами никакая фильтрация отработанных газов происходить не будет. Недостаток метода в том, что после выбивания сот появляется звонкий звук при работе мотора
  2. Второй вариант решения проблемы — замена неисправного устройства. Если собираетесь поменять нейтрализатор, тогда покупать надо исключительно новые фирменные устройства или универсальные конвертеры. Покупка катализаторов б/у не всегда рациональна, если только не найти устройство с разборки. У этого способа также есть недостаток — собравшись купить новый катализатор, вы узнаете, что его стоимость является заоблачной, и составляет свыше 500-600 долларов. Далеко не всем владельцам бюджетных ланосов такая сумма по карману

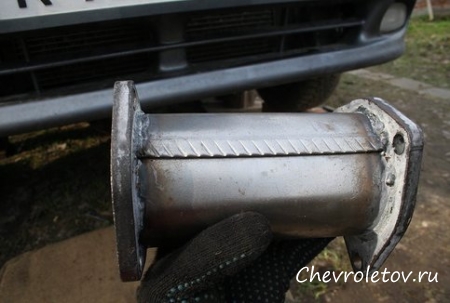

  3. Третий вариант решения проблемы — это установка проставки. Представляет она собой отрезок стальной или силуминовой трубы с креплениями для подключения к выхлопной системе. Такие устройства пользуются популярностью, так как стоят они не дорого (цена около 400-500 рублей), но самое главное, позволяют оперативно решить проблемы с неисправным нейтрализатором

Проставку вместо катализатора на шевроле ланос можно изготовить самостоятельно, воспользовавшись отрезком трубы от старой выхлопной системы, а также креплениями. Используя болгарку и сварочный аппарат, можно сделать проставку вместо нейтрализатора фильтрации газов в домашних условиях.

Если принято решение о замене нейтрализатора на ланосе, то сделать это можно самостоятельно или обратиться в сервисный центр. Первый способ более приемлем, и не потребует больших затрат. Второй способ более эффективен, но при этом придется заплатить не менее пары тысяч рублей.

Принцип замены своими руками следующий — вывинтить крепежные гайки соединительных болтов. Кстати, на новых моделях автомобилей Ланос и Шанс стандарта Евро-3 устанавливается по два кислородных датчика, которые передают информацию о качестве работы устройства путем сравнения состава выхлопных газов до и после нейтрализатора. Подробно рассмотрим инструкцию по замене устройства.

Как заменить катализатор на шевроле ланос шанс и сенс или самостоятельная установка проставок

Чтобы заменить катализатор или вместо него установить проставку на шевроле Ланос 1,5, надо подготовить соответствующий инструмент для проведения работ. Итак, чтобы успешно заменить катализатор на шевроле или дэу Ланосе, понадобятся следующие инструменты и материалы:

  1. Проставка или новый катализатор. Фирменное устройство достаточно дорогое, поэтому можно заменить его универсальным. Универсальные устройства не имеют креплений, поэтому в систему их необходимо вваривать самостоятельно. Стоят они в 2-3 раза дешевле фирменных аналогов, а причина этой дешевизны заключается в отсутствии дорогостоящих металлов в составе. Если решено установить проставку, тогда рекомендуется выбирать устройства с пламегасителями, снижающие вибрации (сильфоны). Чтобы исключить вероятность образования обратного давления в выхлопной системе, устанавливается стронгер. Сильфон предназначен для снижения вибраций выхлопной системы
  2. Прокладки специальной формы под катализатор. Эти прокладки отличаются от тех, которые ставятся при установке резонатора и глушителя, так как они имеют три отверстия
  3. Новые болты с гайками, шайбами и граверами в количестве 6 штук. Шляпки болтов и гаек под гаечный ключ на «12-13». Даже если штатные соединители выкрутятся без повреждений, их лучше заменить новыми
  4. Герметик жаростойкий или термостойкий
  5. Гаечные ключи для вывинчивания старых соединителей
  6. Болгарка — на тот случай, если выкрутить какой-либо болт не получится. Болгарка также понадобится, чтобы вырезать конвертер, и вместо него приварить соответствующие устройства (новый нейтрализатор, универсальный, проставку)
Читать еще:  Как поменять втулки стабилизатора на ланосе

Когда все инструменты и материалы готовы, остается провести соответствующие работы, придерживаясь последовательности действий. Ниже рассмотрим процесс демонтажа катализатора, расположенного в нижней части днища.

  1. Автомобиль надо установить на смотровой яме или эстакаде, так как работы будут проводиться в нижней части
  2. Используя набор гаечных ключей, попытаться выкрутить все шесть крепежных элементов, которыми крепится штатный катализатор на ланосе. Если не получится выкрутить его вручную, тогда можно воспользоваться смазкой WD-40, а если и она не поможет, тогда произвести обрезание шляпок болтов или гаек болгаркой
  3. Извлечь старый катализатор, и приступить к подготовке места для установки проставки. Выбирая простую проставку надо понимать, что при этом увеличатся вибрации и шум работы мотора
  4. Ножом или напильником счистить остатки уплотнительных прокладок, которые обычно прикипают к местам соединений
  5. Примерить проставку, и если она подходит по размеру, то можно перейти к ее установке на авто
  6. Обработать предварительно прокладки термостойким и жаропрочным герметиком, а затем установить проставку вместо катализатора. Если купили новый нейтрализатор, то аналогично устанавливается в выхлопную систему. Если используется универсальный нейтрализатор, то его надо приварить к трубам
  7. Закрутить болты крепления, и в итоге проверьте, чтобы трубы системы не касались днища автомобиля, иначе при запуске мотора, будут возникать удары и сторонние вибрации

Установив вместо нейтрализатора проставку на ланос или сенс, понадобится еще сделать одно действие — обойти датчики лямбда-зонд. Сделать это можно при помощи замены прошивки на Евро-2, подключив к автомобилю компьютер через специальный кабель. Отключение лямбда-зонда лучше доверить специалистам. После перехода на прошивку Евро-2 будет работать только один кислородный датчик.

Второй вариант удаления катализатора и обхода системы более актуален. Он заключается в обмане системы, и при этом не понадобится переходить на прошивку Евро-2. Для этого устанавливается специальная обманка, которая располагается после установленной проставки. В отверстие второго кислородного датчика ввинчивается обманка, а уже в крепление этой обманки вкручивается лямбда-зонд.

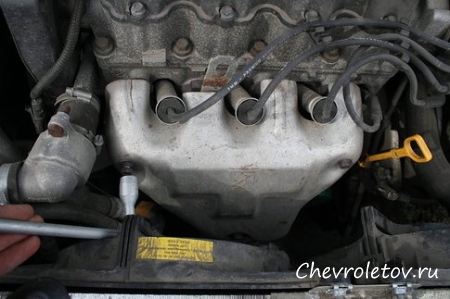

Если на машине нейтрализатор находится на выпускном коллекторе, то для начала надо выкрутить болты крепления термозащиты, и извлечь ее.

Чтобы снять нейтрализатор, понадобится выкрутить крепления коллектора, и демонтировать его. После срезать при помощи болгарки с другой стороны крепление устройства. После приваривания проставки вместо конвертера, при обратной установке выпускного коллектора, понадобится заменить уплотнительную прокладку. Перед монтажом термостойкую прокладку следует обработать жаростойким герметиком.

Как видно, удаление нейтрализатора на ланосе — это процесс не трудный. Самое главное — это найти проставку соответствующей длины, которая подойдет вместо катализатора. Подготовьте также сварочный аппарат, которым можно выполнить соединения выхлопных труб. Зная особенности замены катализатора на Ланосе, остается разобраться с достоинствами такой переделки:

  • Исчезнут всяческие неполадки — плохой запуск мотора, снижение мощности и т.п.
  • Снизится расход топлива
  • Улучшится динамика автомобиля, только не исключается, что звук мотора будет громче, если не установить сильфон и пламегаситель
  • Улучшится ответ мотора на нажатие педали газа

По поводу замены катализатора на автомобилях бытуют разные мнения, и поэтому многие не решаются на этот шаг только потому, что им сосед или знакомый не рекомендует этого делать. Можно ли вместо катализатора ставить проставки, как это отражается на автомобиле и работе ЭБУ, и что вообще такое Евро-2 и Евро-3, узнаем в следующем материале.

Из вышеописанного следует подвести итог, и отметить, что Ланос, Сенс и Шанс — это бюджетные автомобили, поэтому покупать новый дорогостоящий нейтрализатор на замену старого вовсе не рационально. В России и странах СНГ не карается за отсутствие катализатора на авто, поэтому пока есть простые способы ремонта выхлопной системы, то ими непременно следует воспользоваться.

Замена катализатора Ланоса на проставку

Ни для кого не секрет, что на Ланосе установлен очень слабый катализатор, а точнее, его прокладка. Рано или поздно (скорее рано) прокладку обязательно пробьет или засосет внутрь, тогда вы будете вынуждены любоваться дымом из-под капота и наслаждаться специфическим звуком работы выхлопной системы. Лично у меня обе прокладки прорвало после того, как я на своем Ланосе проехал 40 тысяч километров.

Продиагностировать поломку довольно просто: во-первых, двигатель работает беспредельно громко, во-вторых, стоит руку подставить под катализатор, как вы сразу начинаете ощущать выхлоп, который будет бить в вашу конечность. Для ремонта я приобрел нужные запчасти: проставку (ее я буду устанавливать вместо катализатора), две прокладки для катализатора, герметик, шесть болтов с гайками. Почему я решил раз и навсегда избавиться от катализатора и вместо него устанавливаю проставку?

Читать еще:  Тест драйв бмв 1 серии видео

1. Слишком дорого покупать новый катализатор, по крайней мере для меня.

2. Ремонт машины я осуществлял в деревне у бабушки, там нет автомагазинов и автосервисов, так что в любом случае пришлось бы делать работу только с теми материалами, которые я уже купил. Я не исключал того, что катализатор у меня треснул, а заниматься сваркой не было возможности.

3. Ланос у меня прошел небольшой чип-тюнинг и второй кислородный насос у меня уже отключен, поэтому можно без сомнений ставить проставку и проверить, начнет ли от этого Ланос ехать быстрее.

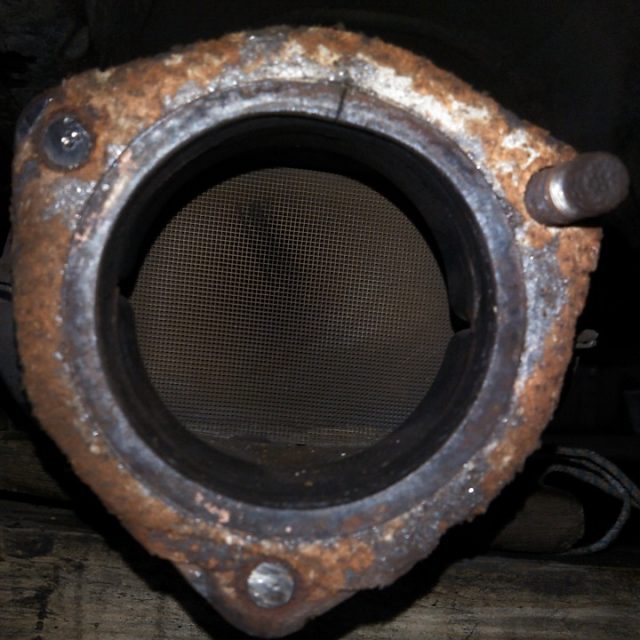

Подлез под машину, снял катализатор, при этом израсходовал имеющийся запас WD-40. Надо отметить, что катализатор в хорошем состоянии, по крайней мере внешне, а полностью я его разбирать не стал. Примерил проставку, во время установки стыки проклеивал термостойким герметиком. В процессе придется снимать оба вентилятора двигателя, тогда пространства будет больше.

В результате доработки я избавился от лишнего шума. На мощность двигателя и расход бензина это никак не повлияло, хотя кое-какие надежды были, ну да ладно, не очень-то я на все это рассчитывал. Главное, что основная задача достигнута.

Катализатор шевроле ланос и все о нем

Катализатор шевроле ланос — специальное устройство, располагающееся в выхлопной системе автомобиля. Главное предназначение катализатора заключается в очищении выхлопных газов. Происходит очищение при помощи химической реакции, и только после того. как катализатор прогреется. То есть первые минут 10 после старта автомобиля он не работает.

Замена катализатора на шевроле ланос

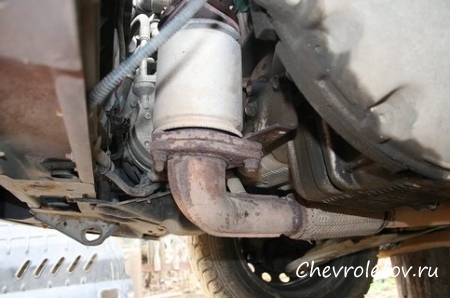

В шевроле ланос катализатор где находится? Катализатор находится под днищем автомобиля, примерно посередине колесной базы. Выглядит он как небольшой бочонок. Спутать его с чем-то невозможно, так как в этом месте нет ничего похожего. На новых автомобилях катализатор ставиться на выпускной коллектор.

Менять катализатор экономически не выгодно. Дело в том, что стоит он около 600 долларов, что на сегодняшний день, учитывая курс доллара, не очень то и выгодно. Вкладывать такие деньги в Ланос без крайней необходимости просто нет смысла. Вместо этого можно поменять либо соты катализатора (тоже не дешево), либо поставить не его место обычную металлическую проставку. Проставка катализатора шевроле ланос соит недорого. Если пользоваться услугами СТО, то вместе с работой получиться примерно 50 долларов. 50 и 600… Приличная экономия, не так ведь? Единственный недостаток в том, что звук станет немного погромче, а также увеличиться выброс вредных веществ.

В случае ремонта или замены катализатора, рекомендуем приобрести на ближайшем авторынке такую штуку, как прокладка катализатора шевроле ланос. Ее желательно менять каждый раз, когда разбираете этот узел. Стоит она недорого. Прокладка под катализатор шевроле ланос иногда может прогорать, так что следите за ее состоянием.

Устройство катализатора шевроле ланос

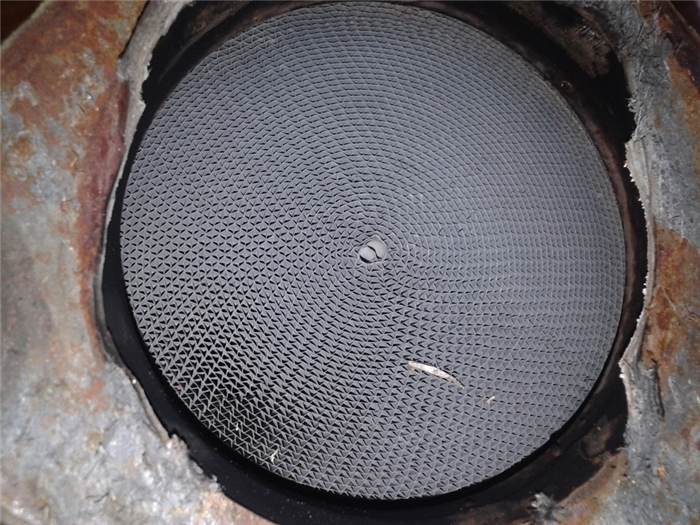

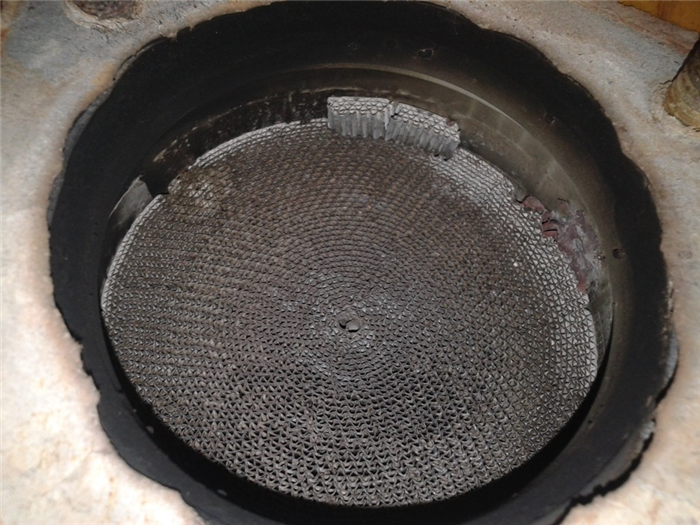

Внутри катализатора находятся соты. На поверхность сот наносится драгоценный металл, благодаря которому происходит окисление и очистка выхлопных газов. Отремонтировать соты невозможно, нужно менять либо весь катализатор полностью, либо запрессовывать в него новые соты.

Виды катализаторов на ланос шевроле

Катализатор на ланосе может быть двух типов. Первый — керамический, устанавливается заводом-изготовителем. Второй — металлический. Такой тип стоит дороже, но и служит намного дольше, не так болезненно реагирует на качество топлива.

Удаление катализатора евро 3 Chevrolet Lanos 2005 – 2009

Вот и прикупил все запчасти для замены катализатора на проставку.
Искал ЧЕРТЕЖИ, для того, чтобы отдать их токарю для выточки.
Нашел только на обманку лямбды.

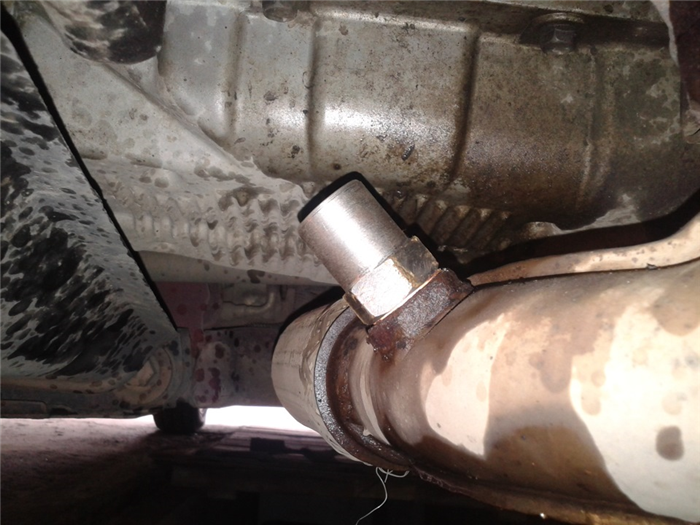

Токарь выточил обманку лямбды.
И так, что мы имеем:

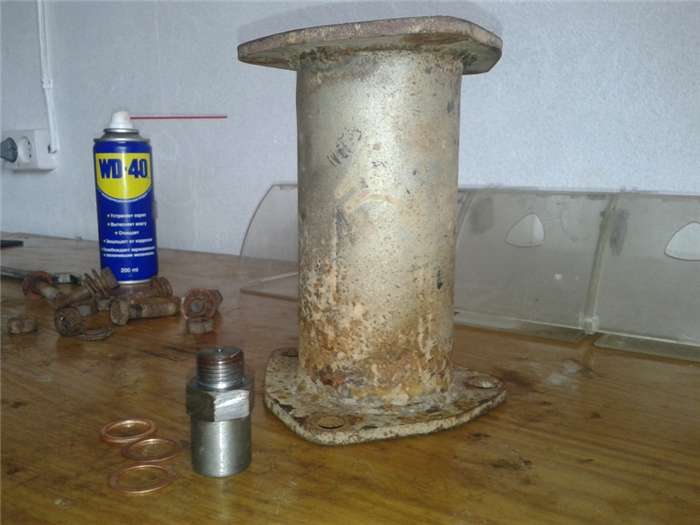

Проставка и обманка.

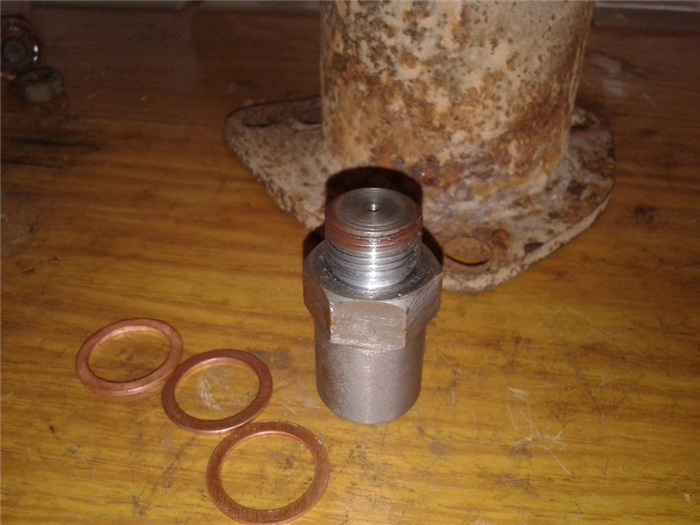

Обманка с медными шайбами.

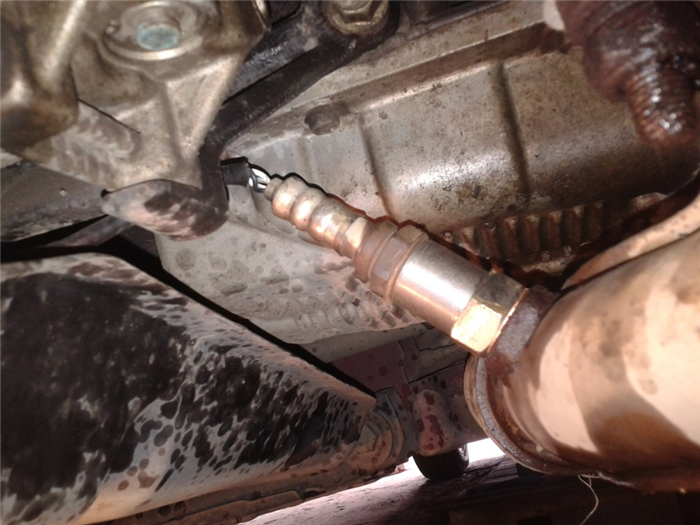

Выкрутил вторую лямбду.

В принципе она в хорошем состоянии.

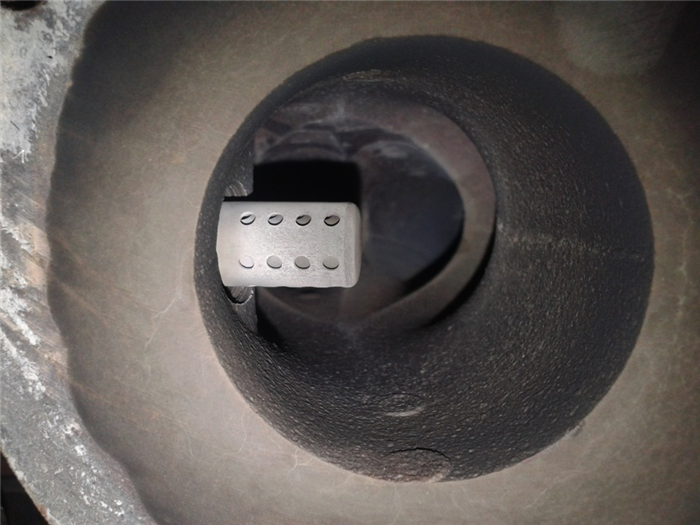

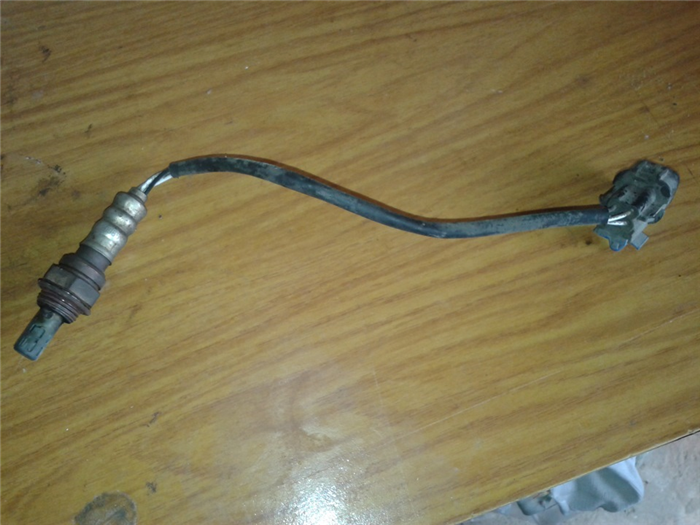

Далее следует лямбда.

Первая тоже в нормальном состоянии.

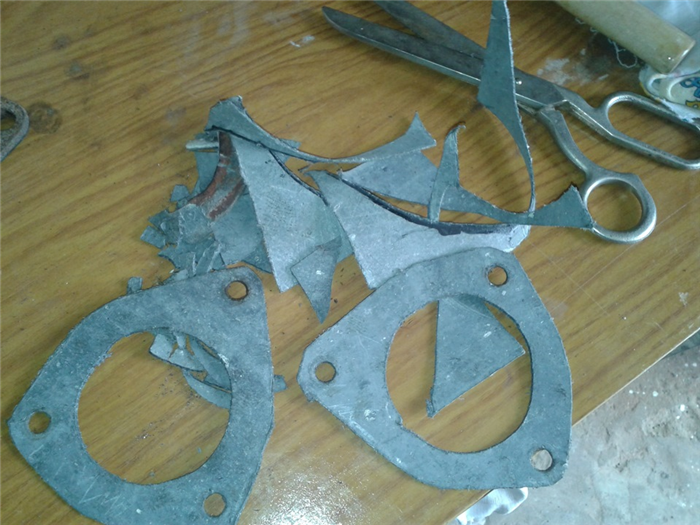

Далее вместо катализатора ставим проставку, с прокладками не было смысла заморачиваться, т. к. в моей деревне они только под заказ. Вырезал их с паранита.

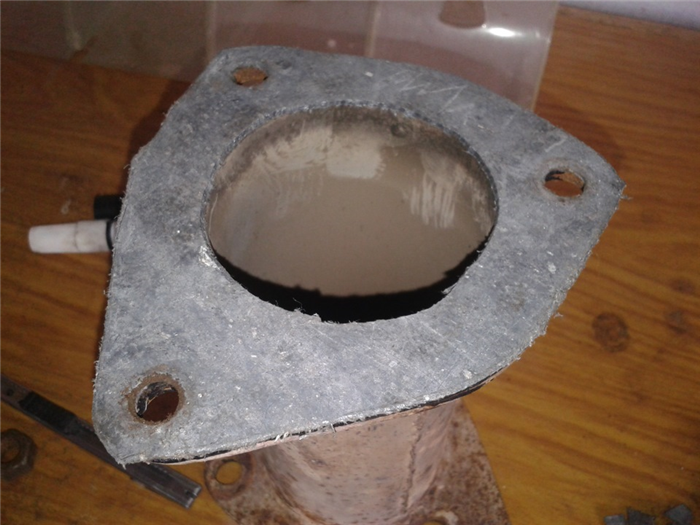

В процессе. Так они смотрятся на проставке.

Все поставил на место, хорошенько затянул!

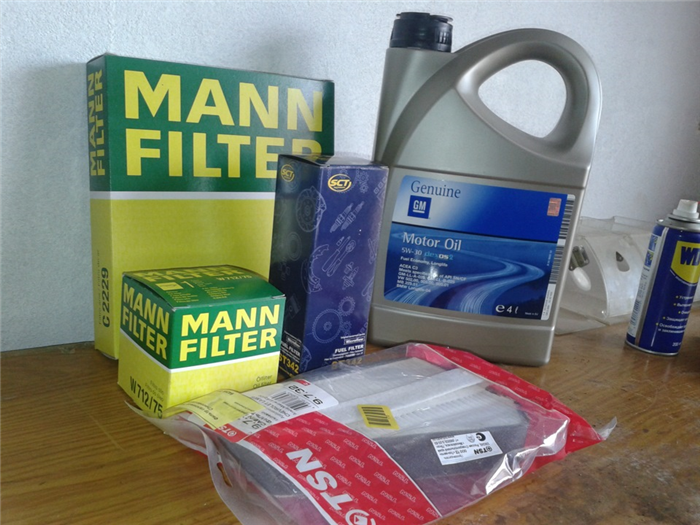

Так же по пробегу пришло время менять масло и фильтра.

Ну и естественно машинка прошла тест-драйв! На данный момент пробежал уже почти 400 км., лемпа чека молчит, ошибок нет, двигатель крутил до 6 тысяч.
Особой разницы в замене не почувствовал, т. к. катализатор в хорошем состоянии и никаких помех для выхлопа не создавал:

Обратно ставить его уже не буду, в планах прошивка авто.
