Установка гбо на дизельный двигатель легкового автомобиля

ГБО на дизель

Всеобщий процесс перевода двигателей автомобилей на пропано-бутановую смесь, с целью экономии на цене топлива и улучшения экологического положения, охвативший все страны, не обошел и владельцев автомобилей с дизельными двигателями. Темой нашей сегодняшней статьи станет установка ГБО на дизель, мы попробуем рассказать какие подводные камни ждут владельцев дизельных двигателей, которые решились перевести свой автомобиль на газ.

Отличие бензинового ГБО от газодизеля

Так ставят ли гбо на дизель? Если с бензиновым двигателями дела обстоят более-менее понятно — заменили бензиновую смесь газовой, оставив при этом штатное воспламенение смеси от искрового разряда, и получили функциональный автомобиль на пропан-бутане. В дизельном же двигателе воспламенение смеси происходит за счет воспламенения дизельного топлива от высокого давления в конце такта сжатия.

Пропано-бутановая смесь от высокого давления не воспламеняется, именно этот факт и являлся серьезной проблемой при переводе дизельного агрегата на газ. Поэтому перевод дизельного двигателя для работы на пропано-бутановой смеси требует впрыскивать некоторое количество дизельного топлива для нормальной работы двигателя. Нужно это в первую очередь для обеспечения надежного воспламенения пропано-бутановой смеси и стабильной работы всей системы газодизеля.

Принцип работы газодизеля заключается в следующем.

• В воздушный трубопровод дизельного агрегата подается газовоздушная смесь.
• Ее воспламенение достигается путем воспламенения предварительно поджигаемой небольшой «запальной дозы» дизельного топлива, впрыск которой происходит непосредственно через форсунки основной системы подачи топлив.

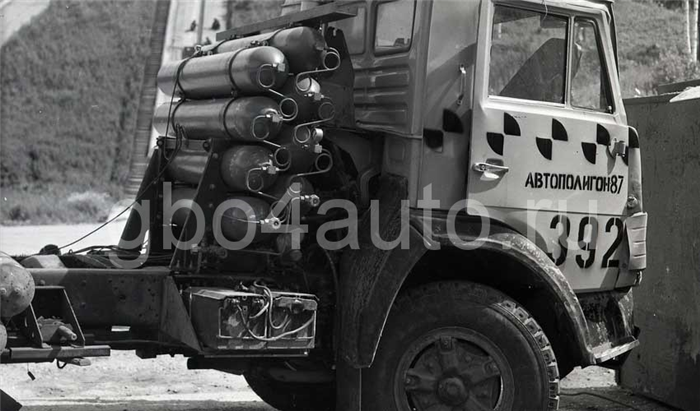

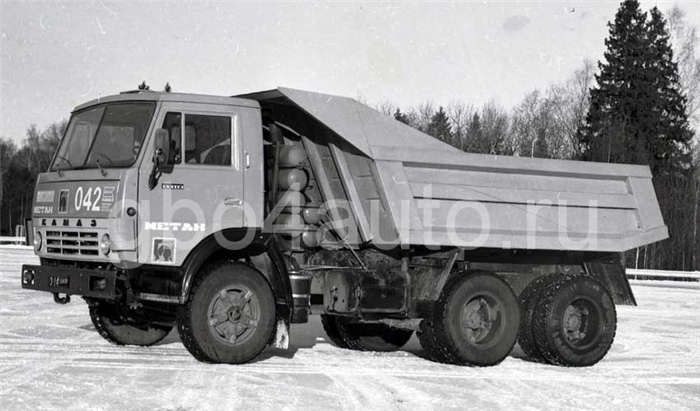

Интересный факт из истории автомобилестроения: на грузовики «Камаз», еще при СССР, был спроектирован и внедрен в серийное производство так называемый газодизель. В серийный двигатель дизельного «Камаза» подавалось приблизительно 80 процентов метана и 20 процентов солярки. Такая топливная смесь поджигалась запальной дозой дизельного топлива. Реально работающие экземпляры были только у «Камаза». В дальнейшем с развалом СССР проект посчитали не рентабельным и свернули.

Преимущества установки ГБО на дизель

К преимуществам газо-дизеля относится:

• Более «мягкая работа» двигателя за счет более плавного нарастания давления в цилиндрах;
• Меньше вредных выбросов в атмосферу;
• Увеличенный запас хода и возможность ездить на двух видах топлива;

Недостатки газодизеля :

Следует выделить так же ряд недостатков, с которыми могут столкнуться владельцы автомобилей с дизельными агрегатами, работающими на газу.

• Высокие требования к качеству используемых материалов;
• Наличие спец оборудования для одновременного дозирования дизельного топлива и газа;
• Сложный процесс настройки и регулировки;

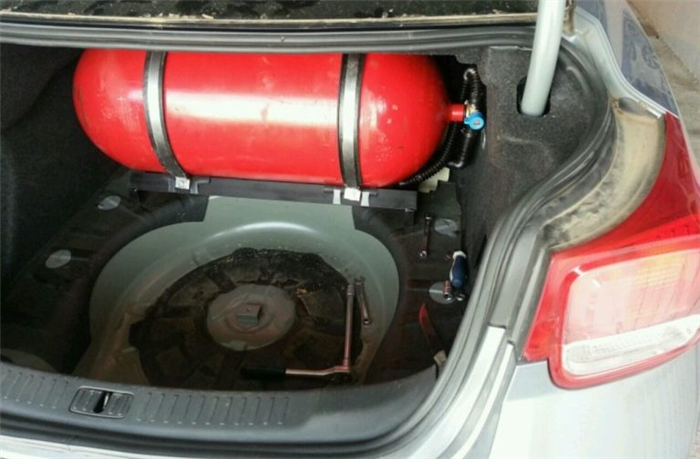

• Наличие газового баллона в багажнике автомобиля.

Следует также отметить тот факт, что установка ГБО на дизельный легковой автомобиль довольно затратная и ее окупаемость, по сравнению установкой на бензиновый двигатель, происходит намного дольше.

Установка гбо на турбированный двигатель

Довольно распространенным является вопрос «ставят ли гбо на турбированные двигатели?»

Здесь следует понимать, что турбированный дизельный двигатель практически нечем не отличается от атмосферного агрегата, а следовательно технология и сама установка гбо на турбированный двигатель нечем не отличается от установки ГБО на атмосферный мотор.

Таким образом ответом на вопрос «можно ли ставить гбо на турбированные двигатели» является — да, можно.

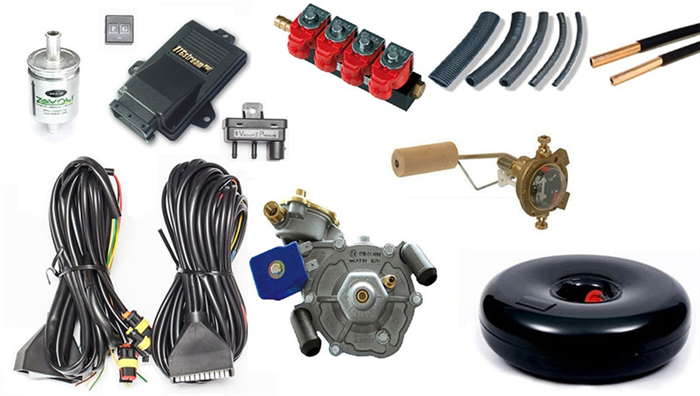

Комплектующие для установки ГБО на дизель

Состоит система газобаллонного оборудования для дизельного автомобиля из:

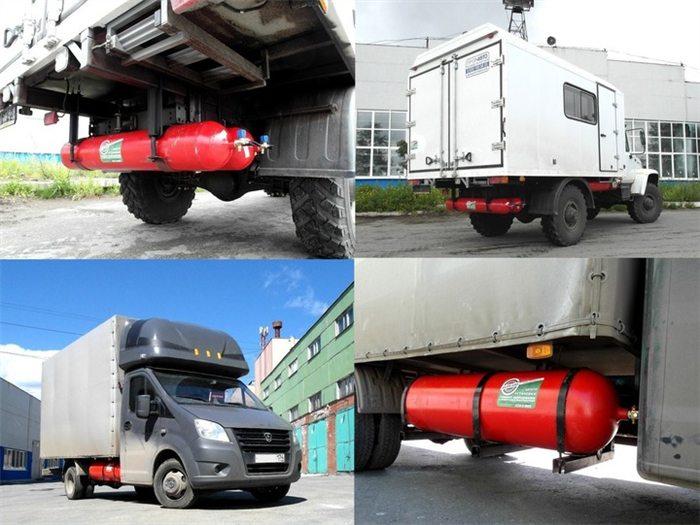

• Баллона или связки баллонов. Это одна из самых громоздких частей системы. Следует помнить, что газовый баллон для пропан-бутана отличается от баллона для метана. Последние должны иметь более толстые стенки и выдерживать значительно большее давление.
• Газового клапана.
• Редуктора-испарителя. В отличие от пропан-бутана метан находится в баллоне в газообразном состоянии, но для его полноценной работы все же необходим редуктор- испаритель.

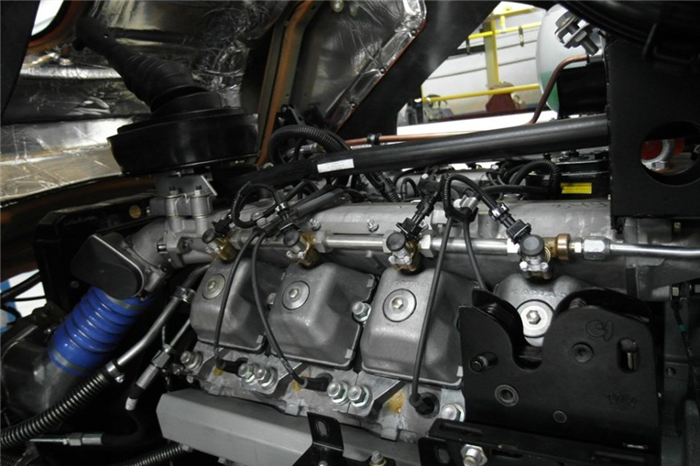

• Газовых форсунок. Форсунки обеспечивают попадания газа в камеру сгорания.
• Электронный блок управления (газодизельных мозгов). Считываем все показания системы и руководит работой газобаллонного оборудования в целом.
• Датчиков акселератора,оборотов двигателя, давления газа в системе, температуры и прочих. Наличие датчиков помогает электронному блоку управления руководить процессами в системе ГБО и обеспечивает слаженную и безопасную работу ГБО.
• Дизельных форсунок. обеспечивают попадания солярки в камеру сгорания.
• Топливный насос высокого давления для дизельного топлива. Один из ключевых узлов системы. От правильного переоборудования и настройки этого узла зависит работоспособность ГБО на дизельном двигателе.
• Переключатель вида топлива. Обычно состоит в виде кнопки или тумблера и устанавливается в кабине автомобиля в непосредственной близости к водителю.
• Магистраль высокого давления. По магистрали газ попадает из баллона в редуктор-испаритель.
• Мультиклапан. Устанавливается в баллон, выполняет защитную функцию и обеспечивает попадание газа в баллон и подачу газа в систему.
• Газовые фильтры. Обеспечивают предварительную и тонкую очистку газа перед попаданием его в форсунки и двигатель автомобиля.

Переоборудование газового двигателя для работы на газе.

Интересный факт из истории: в конце 90-х некоторые специалисты и маленькие фирмы по установке ГБО переделывали дизельные двигатели путем понижения степени сжатия двигателя до 12-13 единиц. Заменялись форсунки для впрыска дизельного топлива на искровые свечи зажигания, а также производилась замена топливного насоса высокого давления на магнето или систему зажигания.

Дальнейшее переоборудование на газ производилось как для обычного двигателя внутреннего сгорания с бензиновым питанием и искровой системой зажигания. Т.е дизель превращался в подобие карбюраторного двигателя. Разумеется такой вариант установки ГБО на дизель не обрел широкой популярности, и на данный момент времени практически не используется, уступив свое место газодизелю.

ГБО на дизель — возможно ли это? Плюсы и минусы установки ГБО на дизельный двигатель

Здравствуйте, дорогие читатели ГБОшника, сегодня, как впрочем и всегда в наших статьях :-), речь пойдет о газобаллонном оборудовании. В этой статье мы постараемся ответить на вопрос волнующий многих обладателей дизельных ДВС: “Можно ли установить газовое оборудование на дизельный двигатель?”, и в чем отличия ГБО на дизель от ГБО на бензиновые моторы.

Вкратце отметим, что газобаллонное оборудование на дизель появилось у нас в стране ещё 30 лет назад – это были КАМАЗовские разработки, но сравнительно массового распространения они не получили.

Технологии

Ещё совсем недавно установка ГБО на дизель выглядела экзотикой. Чтобы перевести дизельный автомобиль на газ, как единственное топливо, необходимо подвергнуть двигатель фундаментальным изменениям: установить систему зажигания, снизить давление в камере, т. е. – создать другой двигатель. Поэтому данная переделка не имеет смысла. Когда говорят о ГБО на дизель, прежде всего имеют ввиду возможность использования газа, как дополнительного топлива.

Работа ГБО на дизельном двигателе

Дело в том, что воспламенение дизтоплива происходит от давления, газ же, в таких условиях не горит. Процесс происходит так: сперва подается уменьшенная порция дизеля, который служит поджигателем, а далее – впрыскивается газ. При этом газовые форсунки работают параллельно с дизельными.

Соотношение газ-дизель зависит от оборотов: чем ниже обороты мотора, тем больше впрыскивается солярки; на практике, соотношение составляет 50/50, если речь идет о пропане. Метан позволяет увеличить газовую долю до 75-80%. Наилучшие показатели в пользу газа проявляются при движении по трассе.

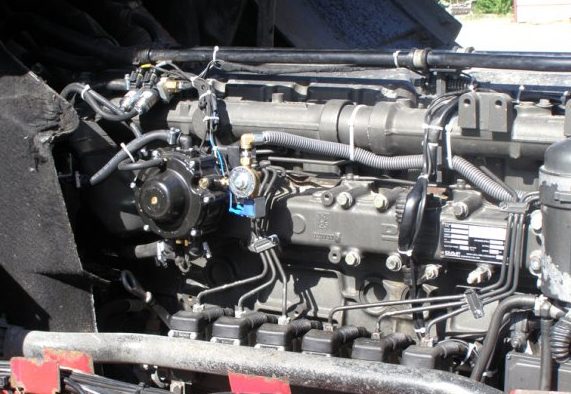

Оборудование ГБО на дизель

Такое оборудование в принципе мало чем отличается от ГБО для бензиновых двигателей, за исключением важной детали – устройства, позволяющего регулировать подачу солярки.

В автомобилях с разными системами подачи топлива применяются отдельные решения – электронные актуаторы или программируемые электронные блоки управления, призванные «душить» подачу дизтоплива при нажатии акселератора, либо наоборот, – открывать подачу, если газ закончился или сработала система безопасности. Или же водитель принудительно перевел авто на дизель кнопкой в салоне.

Экономический эффект

Денежный интерес двигает прогресс – чем выше цена на нефть, тем активней развивается сегмент газотопливных систем. Не зря мировые лидеры автопрома поставляют газодизельные автомобили для некоторых рынков, и это не только коммерческий автотранспорт. Основное условие – наличие разветвленной сети газовых заправок.

Замена дизтоплива газом дает возможность существенно экономить – это основное преимущество битопливных систем, ведь соблазнить нашего потребителя экологичностью нелегко. Причем об ухудшении характеристик автомобиля речи не идет – не надо жертвовать ни динамикой, ни снижением мощности, а наоборот, данные характеристики улучшаются, благодаря лучшему сгоранию топлива.

К плюсам можно добавить более «благородную» работу двигателя, «как на бензине» – это то, что можно реально «пощупать». Ещё, производители газобаллонного оборудования обещают больший интервал между плановыми ТО, меньший износ двигателя и прочие маленькие радости.

Из минусов:

• Установка ГБО на дизель – это недешевое мероприятие;
• Во многих регионах существует реальная проблема с метановыми заправками;
• Выгода от установки ГБО на дизель появляется при больших пробегах – от 50 тыс. км в год.

К счастью, минусы касаются в основном денежного вопроса, а значит в техническом аспекте – порядок. Было бы экономическое обоснование.

Установка гбо на дизельный двигатель

Многие люди не знают о преимуществах и принципе работы ГБО на дизельных двигателях. Прочитать о них вы сможете в данной статье.

Технологии

Раньше поставить ГБО на дизель считалось экзотикой. Ведь для этого приходилось совершать некоторые действия:

• Установка системы зажигания.
• Снижение давления в камере.

Перечисленные аспекты означают замену двигателя на другой. ГБО на дизель предусматривает использование газа, как альтернативного источника топлива.

Как работает ГБО?

Дизтопливо горит при давлении, а газ нет. Процесс будет происходить следующим образом:

1. Уменьшается подача дизеля, который отвечает за поджигание.
2. Происходит процесс впрыскивания газа.

Газовые форсунки будут работать одновременно с дизельными. Их соотношение зависит от оборота мотора. Чаще всего это 50 на 50 для пропана. Если метан – газовая доля увеличивается до 70 процентов и выше. Если вы двигаетесь по трассе, показатели использования газа будут самыми высокими.

Оборудование ГБО

У него мало отличий, если сравнивать с ГБО для двигателей, работающих на бензине. Но на дизельных появляется возможность контролировать подачу солярки при помощи специального устройства.

Для автомобилей с разными системами подачи топлива подойдут электронные активаторы или программные блоки, управляющие системой.

Они позволяют перекрывать или открывать систему газа при необходимости. Их преимущества:

1. Контроль системы безопасности.
2. Возможность открытия подачи газа, если он закончился.
3. Возможность принудительно перевести автомобиль на использование дизеля, нажав только одну кнопку.

Экономический эффект

Самое важное здесь – денежный интерес. Чем цена на нефть выше, тем лучше будут развиваться газотопливные системы. Разработчики постоянно развивают системы, предоставляя все больше дизельных двигателей. Самое главное – наличие соответствующих заправок.

Преимущества газа

Замена топлива газом дает следующие преимущества:

1. Сэкономить время и деньги.
2. Поскольку газ будет гореть лучше, все характеристики и мощность автомобиля возрастут.
3. Двигатель станет работать тише.

Недостатки

Но есть некоторые минусы:

1. Установить ГБО на дизель – недешевое удовольствие.
2. Проблема с заправками. Не во всех местах есть возможность покупки метана.
3. Выгода от ГБО на дизеле будет, только если вы преодолеваете на автомобиле большие расстояния. То есть когда за год выходит больше 50 тысяч километров.

Как можно заметить, все недостатки касаются только цены на материалы. Нет ничего, что бы снижало технические аспекты транспортного средства.

Установка ГБО на дизель

Установить ГБО на дизельный двигатель непросто. Существует 2 способа.

Способ один – переоборудовать дизельный двигатель для ГБО

Данный способ проще. Но он кардинально переведет машину на газовое топливо. У вас не получится вернуться на дизельное топливо. Температура воспламенения горючего – около 300 градусов, в то время как у газа – 700 градусов. Потому придется переделывать системы питания и зажигания. Для этого потребуется сделать следующие изменения:

1. Установить свечи зажигания вместо форсунок.
2. Форсунки для газа установить во впускной коллектор.
3. Убрать с камеры сгорания ненужный металл и установить железные прокладки.

Способ два – газодизель

Обычные газовые баллоны могут не подойти для дизеля. Это потому что в отличие от бензинового двигателя дизель работает без искр. В таких случаях подойдут газодизели, которые впрыскивают топливо. Такие двигатели работают одновременно на двух вариантах топлива:

1. Дизельное, которое применяется, чтобы поджечь смесь.
2. Газ, который используется для передвижения.

Для управления процессами используются специальные датчики и блок для управления ГБО. Они позволят вносить поправки и наблюдать за ситуацией. Блок управления подает сигналы на форсунки и двигатель. Это обеспечивает подачу дизельного горючего.

Самый лучший газ для дизеля – метан. Его можно смешивать с горючим в соответствии 4 к 1.

Если вы решили использовать пропан, потребуется вдвое больше дизельного топлива.

Если сравнивать преимущества метана и пропана, то первый дешевле по цене, но его сложнее найти, поскольку на большинстве заправок продается только пропан.

Для подачи горючего используется насос.

Преимущества газового оборудования на дизельных автомобилях:

1. Можно ездить, используя оба варианта топлива.
2. Меньше вреда окружающей среде.
3. Срок службы масла и двигателя увеличиваются.
4. Отсутствие риска детонации.

Недостатки газового оборудования на дизельном двигателе:

1. Сложность в настройке и регулировании.
2. Необходимо много места в машине для установки газового баллона.
3. Необходимо часто менять фильтр и сливать конденсат.
4. Высокая цена оборудования.

Устанавливать ГБО в машину с дизелем намного дороже, чем с бензиновым двигателем. ГБО на дизельный двигатель редко устанавливают для легковых машин из-за высокой цены на компоненты. А для грузовиков и крупной техники подобные двигатели – хороший вариант сэкономить.

Что нужно, чтобы поставить газовое оборудование на дизель?

1. Блок управления. Основной в этой системе. Он состоит из контролеров и управляет работой комплекта.
2. Насос для топлива. Один из важнейших компонентов. Необходим для подачи топлива. Если вы используете газ, придется его переделать.
3. Редуктор-испаритель. В баллонах пропан находится в форме жидкости. Редуктор-испаритель нужен, чтобы превратить его в газ. Метан уже в форме газа, но редуктор все равно необходим для поддержки давления.
4. Газовые форсунки. Необходимы, чтобы пропускать газ в камеру сгорания.
5. Переключатель топлива. Нужен, чтобы водитель мог вручную менять топливо по своему желанию.
6. Датчики температуры, синхронизации, газа и другие. Нужны для двигателя. Используются для создания смеси.
7. Баллон с газом. Достаточно большой по размеру. Именно здесь и находится газ.
8. Магистраль. Это трубка, через которую газ поступает из баллона в двигатель.
9. Заправочные устройства. Необходимы для заправки газом.
10. Мультиклапан. Необходим, чтобы газ мог попадать в баллон и выходить из него.
11. Защитная аппаратура. Нужна для защиты баллона от переполнения и для сброса лишнего давления.
12. Фильтр. Отвечает за очистку газа от примесей и мусора.

Как можно заметить, у ГБО на дизельном двигателе много плюсов. Он незаменим для грузовиков и крупной техники.

Установка ГБО на дизельный двигатель: как это выглядит на практике?

Экономичное и экологичное газовое горючее привлекательно для автовладельцев транспортных средств, работающих на бензине и на дизельном топливе. Целесообразна ли в наших реалиях установка ГБО на дизельный двигатель, как это осуществить?

Два принципиально разных подхода к проблеме

Споры о том, насколько выгодна установка газового оборудования на дизельный двигатель, начались ещё в прошлом веке. В СССР даже была запущена в серийное производство партия Камазов — газодизелей.

Судя по докладам автомобилестроителей того времени, такое решение посчитали неэкономичным. Газобаллонные системы в последнее десятилетие значительно усовершенствовались.

Сегодня известны два разных способа установки газа на дизельный двигатель:

1. Проводится реновация топливной системы транспортного средства, и перевод на работу исключительно на газовом топливе, минуя дизельные магистрали. Штатная степень сжатия у дизеля слишком высокая, у метана очень высокое октановое число. Во избежание детонации и выхода из строя агрегата, добиваются степени сжатия 12:1-14:1. Температура самовоспламенения у дизтоплива в два раза ниже, чем у газа (700℃ у метана, 380℃ у солярки). Поэтому цилиндры оснащают устройством для искрового зажигания, по типу бензиновых моторов с карбюраторами. ДВС проходит основательную реконструкцию на всех этапах и обратно переделать его невозможно.
2. Наиболее реальна и менее затратна установка газа на дизель, которая базируется на смешанном режиме питания, то есть создание газодизелей. Основным горючим при этом остаётся солярка, но частично замещается газом. Допустимы природный метан либо пропан-бутановая смесь. Дизельное горючее нужно для розжига топливовоздушной газовой смеси. Чтобы воспламенился газ, ему нужна искра. Процент замещения зависит от характеристики мотора и топливной системы как штатной, так и газовой. Современное газобаллонное оборудование ведущих брендов позволяют делить дизтопливо в случае с метаном пополам, до 30% — если используется пропан.

Это главная особенность газодизельных систем. По другим характеристикам установка ГБО на дизель почти не отличается от 4-й генерации для бензиновых ДВС.

Особенности ГБО для турбированного дизельного двигателя

Есть ли возможность установки ГБО на турбодизель? У турбированного дизеля нет принципиальной разницы с атмосферным. Последовательность и особенности установки ГБО на турбодвигатель почти ничем не отличаются от монтажа газовой системы на атмосферный мотор. Поэтому, ответ: да, это возможно. Но есть одно условие: на автомобили с моторами, оснащёнными прямым впрыском, придётся ставить инжекторное газобаллонное оборудование. Необходимо обеспечить впрыск определённого объёма газа.

Монтаж газовой системы — это трудозатратный и нелёгкий процесс. Чем высокотехнологичнее силовая установка, тем сложнее правильная настройка ДВС и всей газовой аппаратуры.

Если речь идёт о турбодвигателе, нужно особенно ответственно подходить к выбору автосервиса. Если машина попадёт в руки недобросовестного мастера, можно загубить и ГБО, и мотор авто. Установка газового оборудования на дизель своими руками, даже строго по инструкции, недопустима.

На заметку! Монтажный комплект ГБО не всегда поставляется с одного завода. Газовые форсунки могут быть одной компании, ЭБУ выпущено другой. Это надо учитывать и выбирать оптимальный вариант от надёжного производителя, когда решается дилемма, можно ли установить газ на дизель.

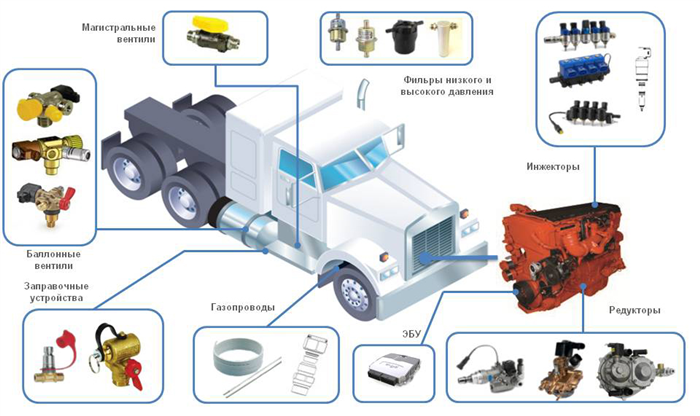

Что входит в комплект ГБО на дизель?

Установка ГБО на дизельный двигатель легкового автомобиля дело довольно затратное, целесообразнее переделка грузовых ТС. В качестве топлива выгоднее метан, он более экономичный, вес толстостенного газового баллона не оказывает существенного влияния на мощностные характеристики грузовых машин, в этом отличие от легковых.

Комплект газовой установки на дизель состоит из следующих элементов:

1. Ёмкости для газового горючего (одна или несколько). Самая тяжеловесная и габаритная часть системы. Если баллон для пропан-бутановой смеси лёгкий, то для метана он довольно тяжёлый. Природный газ находится под высоким давлением и к прочности стенок резервуара предъявляются повышенные требования.
2. Газовый электромагнитный клапан — ключевой элемент ГБО, который играет роль запорного устройства при подаче и перекрытии газа к редуктору-испарителю.
3. Редуктор-испаритель. Метан находится в резервуаре в газообразном виде. Для того, чтобы его эксплуатировать в качестве автомобильного топлива, все же требуется устанавливать редуктор- испаритель. От его качества напрямую зависит слаженная деятельность всей системы.
4. Газовые форсунки, которые выбирают по таким параметрам, как производительность, скорость срабатывания, ремонтопригодность. Инжекторы поставляют горючее в топливник.
5. Электронный блок управления. Анализирует параметры и осуществляет руководство деятельностью всего газобаллонного оборудования. ЭБУ от известных брендов идеально работают на современных машинах благодаря набору различных адаптаций, умных программ бортовой диагностики транспортного средства. Настройка современных ЭБУ производится автоматически, с минимумом вмешательства со стороны человека.
6. Необходимо установить датчики температурного режима, оборотов, давления газового топлива в помощь ЭБУ, чтобы обеспечить безаварийную работу машины при переводе на ГБО.
7. Дизельные форсунки. Без них невозможно попадание солярки в топливную камеру.
8. Топливный насос, он требуется дизельной системе. Наиважнейший элемент ГБО, от него зависит работоспособность транспортного средства на дизельном топливе.
9. Тумблер или кнопка, позволяющая переводить автомобиль с одного типа топлива на другой, устанавливается на панели в автомобиле в удобном для водителя месте.
10. Газовый трубопровод, по нему газ попадает из резервуара-хранилища к редуктору.
11. Мультиклапан. Стоит на газовом резервуаре, выполняет роль запорной арматуры, обеспечивая поток газа в газовую ёмкость и подачу его в моторный отсек.

На заметку! При любом качестве топлива обязательно требуются газовые фильтры. Сначала они грубо очищают газовую смесь, затем выполняют тонкую очистку газового горючего непосредственно перед попаданием его в моторный отсек.

Плюсы и минусы монтажа ГБО на дизель

Можно ли установить ГБО на дизельный двигатель с минимальными растратами? Принцип перевода дизеля на газ, предусматривающий кардинальную переделку авто, сегодня практически не применяется.

Несомненные плюсы есть у газодизелей. Такая модификация автомобиля позволяет эффективно решать множество полезных задач:

1. Понизить расход на горючее, на 10-30%, а при большом пробеге это существенная экономия.
2. Увеличить мощностные параметры ДВС и крутящий момент до 30%. Это чувствуется при прибавке дозы газа, причём в авто с турбонаддувом рост параметров может достигнуть 30%.
3. Мотор работает в разы тише, ход более плавный.
4. Продлевается срок эксплуатации элементов, участвующих в процессе подачи топлива и увеличивается долговечность силовой установки в целом.

Переход на газодизель позволяет вывести машину на новый уровень экологичности, существенно понизить содержание вредных веществ в выхлопе.

Минусы также нужно учитывать:

1. Установка газобаллонного оборудования — недешевое мероприятие.
2. Метановых заправок ещё не так много, во многих областях с этим проблема.
3. ГБО на дизель окупится только при интенсивной эксплуатации автомобиля, от 50 тыс. км в год.
4. Для легковых автомобилей с небольшим расходом газового горючего и небольшом годовом пробеге вопрос газодизелей не столь актуален. Но для водителей грузовиков и Камазов, которые постоянно находятся в дороге, установка газодизельного ГБО оправдывается как в плане экономии топлива, так и продления долговечности ДВС машины.

Все недостатки касаются денежного вопроса, с позиции влияния на ДВС — полный порядок. Комплекты оборудования подходят для всех разновидностей дизельных моторов с электрооборудованием 12V и 24V, в том числе и современные.

Разбирать и трогать сам мотор не нужно. Перейти на дизельное топливо можно в любую секунду, для этого достаточно включить кнопку на панели.
