Как снять стартер на тойота королла видео

Смотрите как снять стартер на Тойота Королла (Toyota Corolla)

Часто случается так, что такой автомобиль, как Тойота Королла перестает заводиться. Это может, случится по разным причинам: недостаток бензина, поломка двигателя, полная разрядка аккумулятора, однако, чаще всего проблема со стартером. Основной симптом: ключ зажигания проворачивается, но двигатель не заводится. Когда такое происходит, лучшим выходом станет снятие стартера и его читка или же полный ремонт.

Как снять стартер на Тойота Королла будет представлено в этой статье, с учетом всех необходимых элементов.

Процесс снятия стартера

Прежде чем приступать к снятию стартера следует подготовить специальные инструменты, а именно: небольшие головки, гаечный ключ на 14 и ключ-трещетку. Без этих элементов снять стартер будет достаточно проблематично. Также следует знать само расположение стартера, она находится за двигателем в его задней части.

Поэтому лучше всего, при замене или чистке стартера, использовать яму. Без нее добраться до него будет очень сложно.

Итак, основные шаги процесса:

— Прежде всего, следует открутить верхний болт стартера, находящийся справой стороны от крышки термостата. В крышку входит трубка радиатора, поэтому её будет очень легко опознать. Откручивание верхнего болта – это не сложный процесс, только уж очень не удобный.

— Для того чтобы снять верхний болт нужно демонтировать трубку радиатора и крышку воздушного фильтра.

— Далее с помощью гаечного ключа на 14 снимается верхний болт.

— Добраться до нижнего болта очень сложно. Он находится между приводным валом, балкой опоры двигателя и выхлопной трубой. Снять его очень сложно.

Лучше всего использовать специальное оборудование иначе можно потратить огромное количество времени впустую.

— Когда последний болт выкручен, нужно снять гайку силового кабеля, а после этого стартер в целом.

В целом эти шаги являются основными при снятии стартера. Когда он снят, его нужно полностью разобрать, и промыт, лучше всего бензином. Если он пришел в негодность, разумнее будет его полностью поменять, чтобы обезопасить себя от новых поломок в будущем.

Купить новый стартер можно в любом официальном магазине Тойота или заказать через интернет.

В статье были приведены основные шаги при снятии стартера. Если выполнять все требования при проведении данного процесса, то никаких проблем не должно возникнуть. Поэтому если проблема все-таки со стартером, то информация в этой статье будет очень полезна.

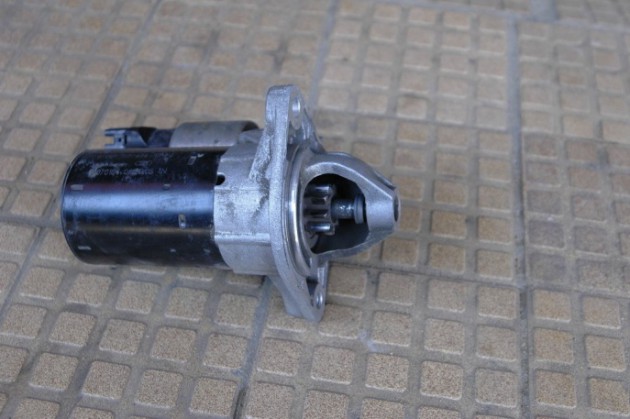

Стартер Toyota 1ZZ

Стартер 1ZZ предназначен для создания требуемого момента вращения коленчатого вала силового агрегата, способствующего запуску двигателя при достижении необходимого числа оборотов. При этом происходит набор установленной степени сжатия в цилиндрах, необходимой для воспламенения воздушно-топливной смеси.

Конструкция устройства включает в себя электрическую и механическую часть. В случае выхода из строя отдельных элементов, будут наблюдаться проблемы с пуском мотора. Для устранения неполадок потребуется снять стартер с двигателя Тойота 1ZZ, и установить причину неисправности. В данном материале, представлено подробное описание по устранению различных поломок электростартера 1ZZ, а также инструкция по его снятию с силового агрегата.

Пошаговая рекомендация

Для точного определения места повреждения, потребуется снять стартер 1ZZ с автомобиля. Далее подробно рассмотрим процедуру демонтажа устройства, и процесс замены отдельных элементов.

Демонтируем стартер

Замена стартера 1ZZ начинается с отключения минусовой клеммы от аккумуляторной батареи. В дальнейшем потребуется соблюдать следующую последовательность действий:

  1. Первоначально потребуется демонтировать кожух охлаждения радиатора. Это необходимо для получения свободного доступа к пусковому механизму мотора. Для снятия кожуха, понадобится выкрутить два болта крепящих крепления радиатора и один болт фиксации трубки кондиционера. Далее откручиваются два крепежных болта кожуха вентилятора радиатора;

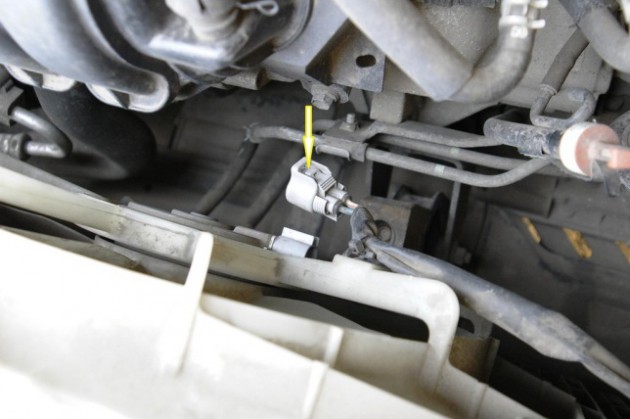

  2. Отключается питающий штекер вентилятора охлаждения;
  3. Далее, предельно аккуратно, демонтируется кожух охлаждающего вентилятора, чтобы не повредить непосредственно радиатор;

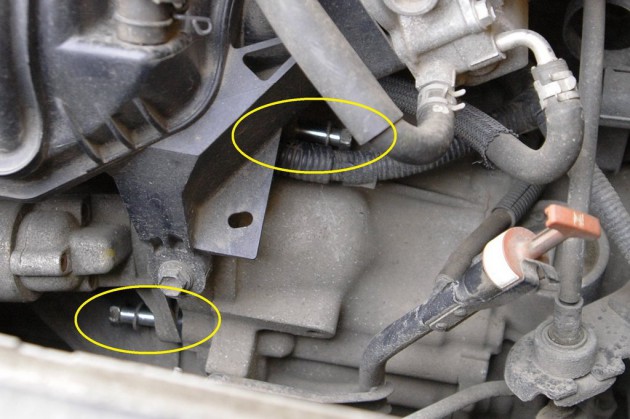

  4. Для получения доступа к верхнему крепежному болту электростартера 1ZZ понадобиться демонтировать крепежную планку;
  5. Теперь необходимо отсоединить проводку. К электростартеру подключены два провода. Один крепится гайкой, а вторым подается питание на катушку втягивающего реле, он крепится защелкой. Провод с защелкой неудобно снимать, пока стартер закреплен на двигателе. Поэтому его можно отсоединить после демонтажа детали;
  6. Остается выкрутить два крепежных болта и снять устройство с силового агрегата.

Разбираем и меняем детали

Для проведения ревизии или замены отдельных узлов стартера 1ZZ-FE, понадобится разобрать устройство. Для этого следует придерживаться следующих действий:

  • Откручиваются крепежи силового провода и защитной крышки, далее детали снимаются;
  • Демонтируется втягивающее реле, посредством откручивания двух гаек крепления;
  • Для замены бендикса, потребуется снять стопорное кольцо. Для этого берется торцевая головка необходимого размера, и сбивается втулка стопора. Для снятия стопорного кольца используется отвертка. Остается заменить старый бендикс 1ZZ на новый, смазав вал, вилку, редуктор, втулку и игольчатый подшипник крышки;

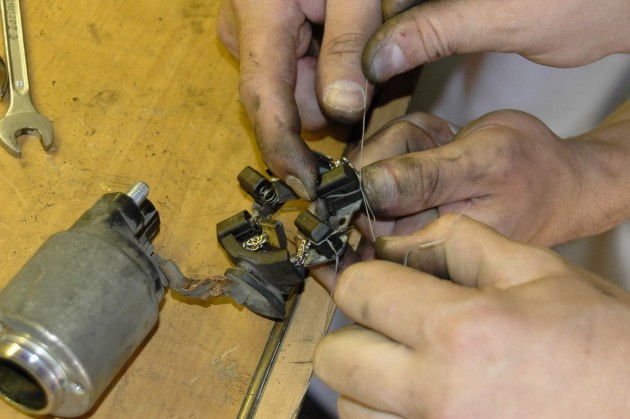

  • При наличии износа щеток, рекомендуется произвести полную замену щеточного узла. Он закреплен двумя винтами. В процессе установки нового щеточного узла, имейте в виду, что первоначально деталь устанавливается на якорь стартера и только после этого фиксируется винтами;
  • Обязательно требуется выполнить чистку якоря, уделив особое внимание коллектору. В процессе эксплуатации он засоряется графитовой пылью, образующейся от износа щеток. Она забивается между ламелями коллектора. Чистить коллектор рекомендуется сухой кисточкой;
  • Процедура сборки выполняется в обратном порядке.
Читать еще:  Обгонная муфта стартера мотоцикла

Причины не правильной работы стартера

Неисправности в нормальной работе электростартера могут быть обусловлены различными неполадками, как в механической, так и в электрической части. В том числе из-за проблем с регулирующей пуск аппаратурой.

Электрические

Проблемы в электрической части могут сопровождаться медленным раскручиванием коленчатого вала или полным отсутствием его движения. В этом случае потребуется проверить:

  • состояние заряда аккумуляторной батареи;
  • целостность проводки в участке от АКБ до стартера и его контактную часть;
  • состояние контактов массовых проводов;
  • состояние проводов и мест подсоединения втягивающего реле;
  • работоспособность замка зажигания.

Когда при запуске мотора вообще отсутствует реакция со стороны стартера, и не подтягивается втягивающее реле, причины поломок кроются в замыкании на корпус или обрыве катушки втягивающего реле.

При отсутствии очевидных неисправностей, потребуется выполнить разборку устройства. Вероятнее всего, вышел из строя один из элементов щеточно-коллекторного аппарата.

Механические

Проблемы с неисправностью стартера, обусловленные механическим износом отдельных узлов, также встречаются достаточно часто. При этом наблюдается посторонний шум при работе устройства, происходит его вращение, но двигатель не запускается. Среди возможных причин:

  • износ шестерни венца маховика или поводкового кольца;
  • повреждение или соскакивание с оси отключающего рычага;
  • ослабление буферной пружины муфты свободного хода;
  • раскрутились фиксирующие болты стартера;
  • выработка на шейке вала ротора или втулке подшипников;
  • заклинило втягивающее реле.

Заключение

Замена стартера 1ZZ может потребоваться при проблемах с запуском двигателя. При этом необходимо предварительно установить причину поломки. Велика вероятность того, что потребуется лишь заменить вышедший из строя узел. Для продления срока службы пускового механизма двигателя Тойота 1ZZ, рекомендуется периодически производить его техническое обслуживание.

Видео



Снятие стартера на Тойоте Королле. Замена бендикса

Стартер на Тойоте Королле, в принципе, как и на любом другом автомобиле, играет достаточно важную роль – осуществляет запуск силового агрегата. От его работоспособности зависит если не все, то очень многое. Если данная деталь будет неисправной, комфортно сесть в автомобиль, завести его с пол оборота и поехать по своим делам у вас не получится.

В нашем случае сломался бендикс стартера на Тойоте Королле – мотор стартера осуществляет свою работу, а бендикс совсем не крутит. Давайте поэтапно снимем стартер и произведем замену сломавшейся детали.

Сразу стоит отметить, что для работы потребуется гараж и стол, на котором можно будет разобрать стартер. Итак, приступим к самой процедуре снятия стартера.

Поэтапная инструкция по снятию стартера с Тойоты Короллы

Первым делом давайте подготовим автомобиль. Для этого нам необходимо загнать его в гараж. Процедура может оказаться длительной и что бы автомобиль не находился на улице и никому не мешал – данный пункт подготовки является очень важным.

Далее следует поднять капот и на всякий случай отсоединить клемма от аккумулятора. Отсоединить клемма не составит труда. Берем плоскогубцы или отвертку и расслабляем зажимы. После того как автомобиль был полностью обесточен принимаемся непосредственно за освобождение доступа к поломанной детали.

Для начала необходимо открутить и полностью снять переднюю пластиковую накладку над радиатором и снять вентилятор. Именно он будет мешать изыманию стартера с моторного отсека. На фотографиях видно как выглядел автомобиль до снятия пластмассового козырька и после.

Мы получили доступ к охлаждающему вентилятору – его необходимо демонтировать. Для этого в первую очередь отсоединяем клемму от вентилятора. Сделать это можно простым нажатием на крепление, на фотографии стрелочкой показано место его нахождения. Две трубки, которые находятся между мотором и радиатором – это охлаждающие магистрали, которые идут на охлаждение автоматической коробки. Следует заметить, что в мануале их нет.

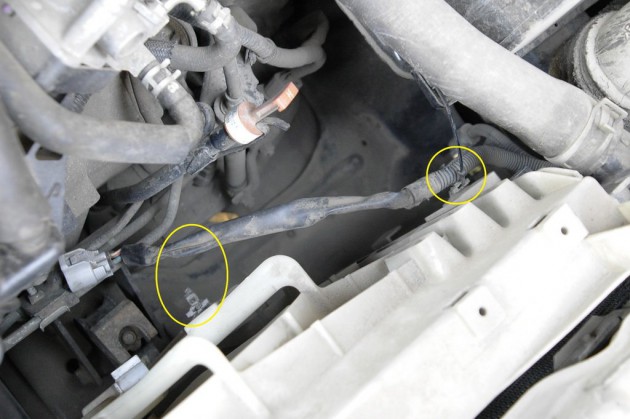

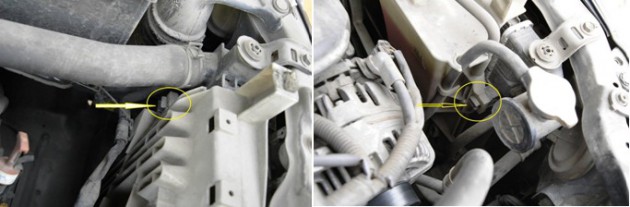

Далее следует отсоединить пластиковые хомуты, которые держат кабеля идущие к вентилятору. На фото они выделены желтыми кругами. В нашем варианте Короллы всего два хомута, однако, в различных модификациях их может быть и больше.

После того как, хомуты были сняты, отсоединяем трубку идущую от расширительного бачка, отжимаем крепления самого вентилятора с двух сторон одновременно и снимаем его вместе с расширительным бачком. На фотографии указаны места крепления детали.

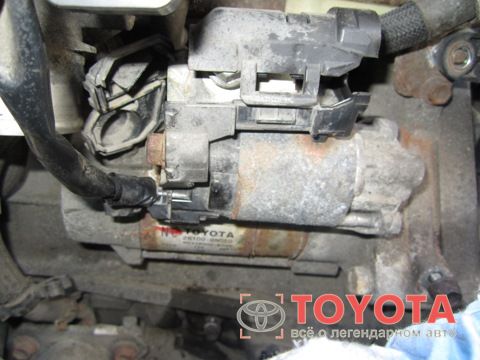

После того как рабочее место было освобождено от мешающих нам деталей, приступаем непосредственно к снятию самого стартера Тойоты Короллы. Крепится он на двух болтах – их следует полностью выкрутить, и лишь после этого можно вытягивать наше поломанное устройство. Фотография укает на места расположения необходимых нам болтов.

Читать еще:  Пропадает масса на стартере

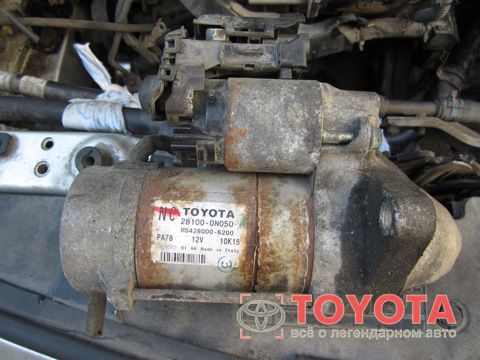

Итак, стартер снят. И готов непосредственно к ремонту. Здесь начинается второй, и самый важный этап ремонта. Мы берем стартер Короллы и переходим на стол.

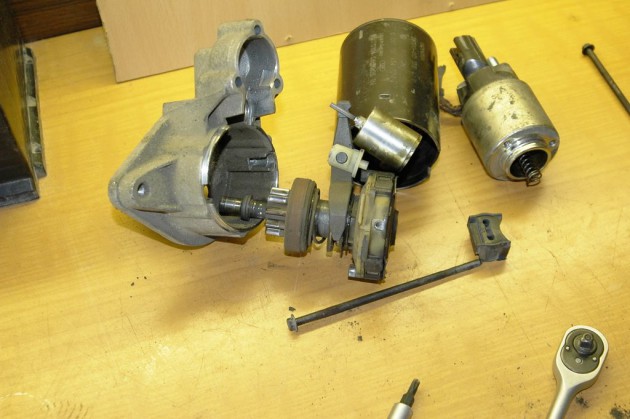

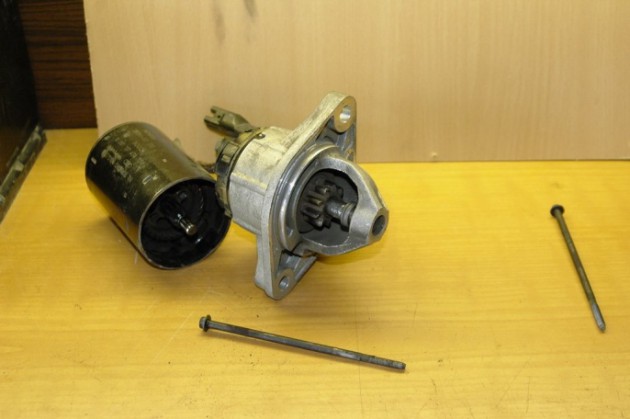

Нам необходимо разобрать стартер. Для этого мы выкручиваем два стягивающих, его корпус, болта. Деталь распадется на две части. Для визуального понимания смотрим фото.

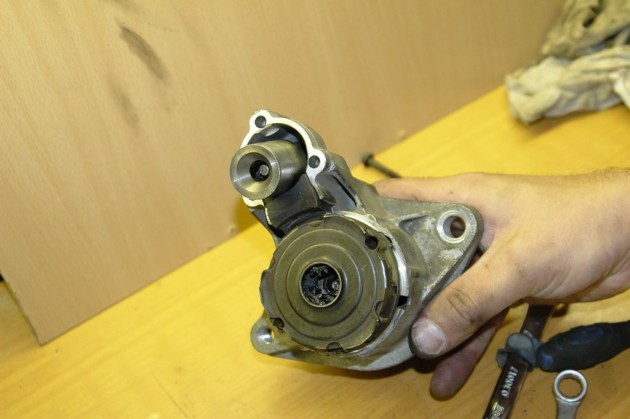

Далее откручиваем три болта, которые крепят втягивающее устройство, предварительно промаркируем все детали. Такой подход значительно облегчит сборку стартера. На фотографии расположенной ниже изображен разобранный стартер. Если есть желание все детали можно хорошенько зачистить от пыли и грязи.

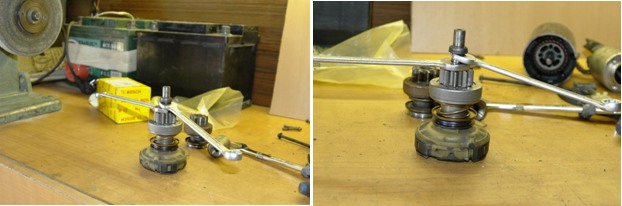

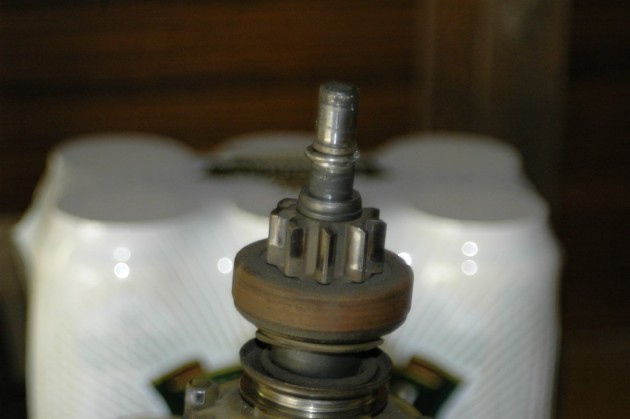

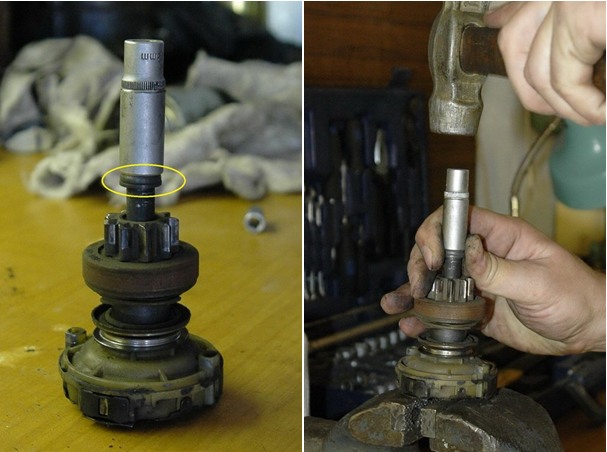

Итак, мы практически добрались до бендикса. Для того что бы его снять, нам потребуется вытащить стопорное кольцо, которое находится под небольшой конусообразной втулкой. Снимается очень просто. Ставим на втулку головку на 12 и сбиваем ее вниз. Смотрим фото в процессе. Кстати, бить молотком лучше всего на закрепленном верстаке, чтобы деталь не соскочила и не была деформирована по вашей неосторожности.

Далее нам необходимо подковырнуть стопорное кольцо и снять его вверх, после чего снять саму втулку и бендикс.
Меняем деталь, предварительно смазываем ее термостойкой смазкой и ставим обратно. После чего надеваем втулку, стопорное кольцо, которое обязательно сажаем в ее канавку. Далее натягиваем втулку на кольцо, то есть возвращаем все в положение, которое было раньше. Фотографии в процессе сборке приложены ниже.

На этом замена бендикса прекращается и в принципе все можно собирать обратно на свои места. Однако, пока деталь разобрана мы решили проверить все остальное. Мы разобрали щеточный узел электромотора. Обязательно все чистим перед сборкой. Наш стартер не имеет никакой выработки. Ротор целый. Особую трудность вызвала установка четырех щеток, все они подпружинены и уследить за ними не возможно. Поэтому мы их просто зафиксировали тонкой ниткой, которую в дальнейшем убрали. На фотографии видно как привязываются щетки.

Итак, все осмотрено приступаем к обратной сборке нашего стартера на Тойоту Короллу. Первым делом нам потребуется собрать ту часть корпуса, которая указанна на фотографии расположенной ниже.

И лишь после того как она собрана, мы берем все остальное и проверяя метки ставим на свои места. Обратная сборка и установка не должна составить труда. Перед установкой следует обязательно проверить работоспособность стартера. Сделать это очень просто, всего лишь следует действовать согласно прилагаемой схеме-рисунку расположенной ниже.

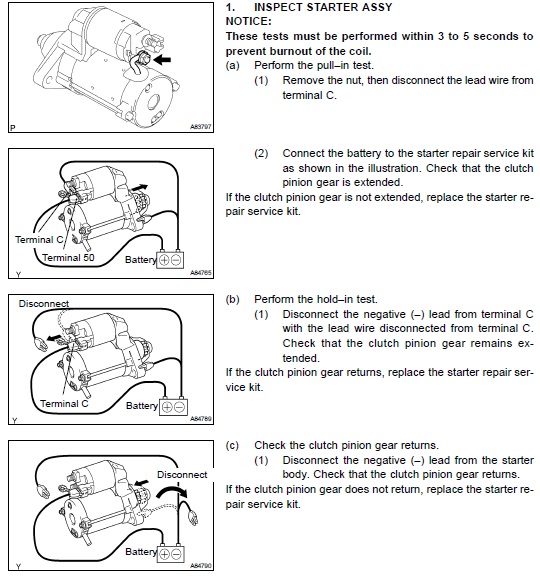

В нашем случае проверка прошла успешно, все работает как часы. На все было потрачено около 1,5 часов. Работа выполнена, стартер установлен, машина заводится отлично.

Особенности неисправностей стартера автомобиля Тойота Королла

Очень часто бывает так, что Тойота Королла не хочет запускать двигатель. Этому могут способствовать такие причины, как разряд аккумулятора, но чаще всего всему виной стартер.

Главные причины неисправности: ключ зажигания проворачивается, а двигатель не запускается. Исправить данную ситуацию можно путем ремонта или чистки стартера.

Снятие стартера

Перед тем, как приступить к демонтажу стартера, необходимо подготовить все необходимые инструменты. А потребуются нам: ключ гаечный на 14, небольшие головки, ключ трещетка. Без данных инструментов снять стартер будет довольно проблематично.

Вам необходимо знать расположение самого стартера, а находиться он будет в задней части двигателя. Следовательно, данный процесс лучше всего проводить в смотровой яме, ибо с ней будет в разы удобней.

Итак, начальный этап процесса:

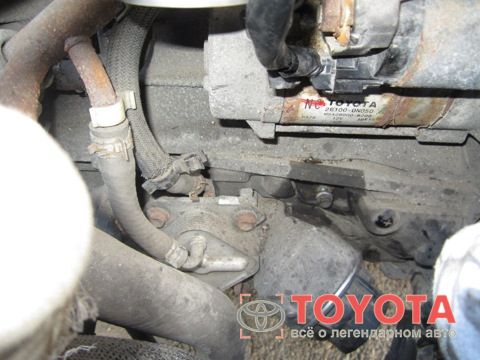

    Для начала Вам потребуется открутить верхний болт стартера, который находится справа от крышки термостата. Из крышки будет виднеться трубка термостата, поэтому Вам не составит труда ее опознать. Открутить верхний болт довольно просто, но очень неудобно.

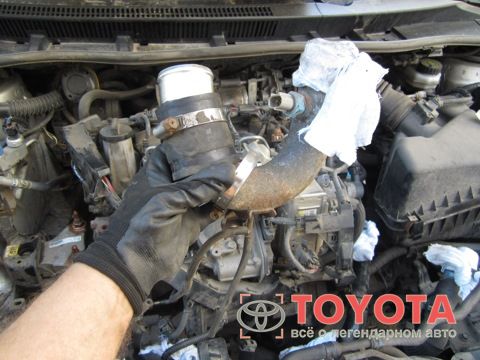

Чтобы подобраться к верхнему болту, необходимо снять трубку радиатора и крышку от воздушного фильтра.

Следующим шагом будет откручивание гаечным ключом на 14 верхнего болта.

Далее необходимо подобраться к самому нижнему болту, сделать это очень сложно, в связи с тем, что он находится в самой гуще всех опор и механизмов. Разобрать всю эту конструкцию довольно проблематично. Желательно пользоваться специальным оборудованием, так как, потратив много времени, можно не достичь желаемого результата.

После того, как Вы выкрутите все болты, необходимо демонтировать гайку от силового кабеля, а уже после этого и пусковой механизм.

Данное руководство по снятию стартера с Тойоты Королла является первым правильным шагом на пути к поставленной задаче. После того, как Вы сняли стартер, его необходимо разобрать и промыть, желательно бензином.

Если стартер пришел полностью в негодность, то разумным решением будет покупка нового, это сбережет ваши нервы, время, а также и деньги. Помните, скупой платит дважды. Также это обезопасит Вас от непредвиденных поломок, что тоже является очень неприятной ситуацией.

Читать еще:  Как снять стартер на рено дастер

Приобрести новый стартер Toyota Corolla не составит труда, его можно купить через Интернет или в любом магазине автозапчастей. В данном случае был приведен начальный этап снятия стартера. Если четко следовать инструкции, то никаких отклонений не возникнет.

Ремонт стартера Тойоты Королла

Если ваши проблемы с запуском не решились, то необходимо произвести ремонт главного пускового механизма. Ремонтные работы лучше выполнять в специализированных мастерских, но если Вы опытный автолюбитель, то просто обязаны сделать все сами.

Первые признаки неисправности: медленно крутит или совсем не крутит двигатель, пусковой механизм вроде и срабатывает, а коленчатый вал без движения.

  • не хватает заряда аккумулятора (что маловероятно);
  • масса на двигателе не работает или полностью отсутствует;
  • втягивающее реле полностью не работает, стерлись щетки, необходимо заменить бендикс, межвитковое замыкание, износ втулок.

Тойоту Короллу необходимо отогнать на ближайшую смотровую яму или подъемник, отсоединить клеммы с аккумулятора. Далее снять два болта от крепления и полностью извлечь токоподводящий провод. Аккуратно вытащить пусковой механизм и тщательно осмотреть его.

После тщательного осмотра и детальной проверки отсоединенного стартера без дополнительных нагрузок, подсоединив его к аккумуляторной батарее, выявляем основные причины неисправностей. Допустим, в данной ситуации у нас будет выход из строя бендикса.

Чтобы выявить данную неисправность, снимаем редуктор. Разбираем все осторожно, ни в коем случае не путаем детали и раскладываем все в правильном порядке. В противном случае можно все окончательно запутать или, что еще хуже, потерять. Снимаем два крепежных болта, разбираем корпус и вытаскиваем обгонную муфту.

Немного отойдя от темы, для неопытных владельцев автомобилей Toyota Corolla в домашних, не обустроенных условиях, ремонт может показаться очень затруднительным занятием. Но на самом деле все не так.

Перед тем, как снять обгонную муфту с Toyota Corolla, ни в коем случае не потеряйте опорный шарик, так как впоследствии его будет очень тяжело найти. Тщательно проверьте работу всех механизмов, в частности бендикса. В одной руке зажимаем бендикс, а другой необходимо крутить шестеренку по часовой стрелке. Она в любом порядке должна вращаться.

Если ее крутит в другую сторону – шестерня должна стоять на месте. Если на вашей Тойоте присутствует даже незначительный ход, то диагноз таков: сильно изношены посадочные места роликов у самого бендикса или пружины вышли из строя.

Производить ремонт муфты нужно очень аккуратно, для начала разбираем ее со стороны, где располагается шестерня, которая сцепляет маховик. Далее перемещаем аккуратно шайбу вниз, которая закрывает стопорное кольцо и демонтируем его. Там, где находится вал обгонной муфты, при помощи съемника вынимаем подшипник.

Далее вытаскиваем сам бендикс. Обязательно запомните его положение, чтобы впоследствии ничего не перепутать. Напоминаем, что ремонт стартера — задача не из легких и тут очень легко все испортить.

Внимательным образом рассматриваем все содержимое стартера и делаем правильный вывод, что еще можно починить, а что подлежит замене. Как правило, в такой ситуации из строя чаще всего выходят пружины. Покупаем новые пружины и заново собираем обгонную муфту, сам подшипник пока можно не устанавливать.

Следующим шагом выполняем все то же самое, что было описано выше. Одна рука крутит шестеренку в направлении по часовой стрелке – шестерня вращается, потом крутим против часовой – все стоит на месте. Отсюда следует вывод, что ремонт стартера на Тойоте Королле был произведен верно, далее собираем оставшуюся конструкцию.

При случае, если шестерня крутится против часовой стрелки, то, скорее всего, вышли из строя гнезда под ролики. Чтобы произвести ремонт, в данной ситуации нужно подобрать сверло, размер которого будет чуть больше диаметра самого ролика. Далее нарезаем нужное нам количество и ставим вместо испорченных роликов в посадочные гнезда.

И напоследок, проверяем у Toyota Corolla пружину шестерни, если же она сильно ослаблена, то ее необходимо заменить. Теперь завершаем ремонт узла и полностью собираем его. После того, как Вы собрали стартер и поставили его куда надо, подводим все необходимые провода, главное, ничего не перепутать. Заводим Toyota Corolla и наслаждаемся тем прекрасным моментом, что Вы хоть чего-то можете сделать сами.

Итак, в завершении, Вы на собственном примере только что убедились, что замена стартера не является непосильной задачей, все прекрасно можно проделать и самому в гараже. Просто чаще включайте свою смекалку и никогда не бойтесь своего автомобиля. Если у Вас имеется возможность произвести ремонт самостоятельно, то воспользуйтесь этим сполна. Ну а если Вы не уверены в своих силах или же после вашего ремонта стало еще хуже, тогда Вам прямая дорога в автосервис.
