Особенности замены втулок реактивных тяг на Ниве Шевроле своими руками

Нива Шевроле – автомобиль высокой проходимости. Но езда по плохим дорогам, преодоление препятствий быстро выводит из строя подвеску. Для устранения стука задней подвески в большинстве случаев необходима замена втулок реактивных тяг. Сделать это можно своими руками в домашних условиях.

Какие тяги входят в состав задней подвески

Нива Шевроле оснащена пружинной зависимой задней подвеской, которая контролирует колебание кузова машины.

Балка с кузовом соединяются 4 продольными и 1 поперечной реактивной тягой:

поперечная штанга удерживает кузов от раскачивания из стороны в сторону;
продольные предназначены для передачи тормозных и толкающих движений.

Крепятся тяги между кронштейном кузова и балкой. На конце каждой штанги оборудованы проушины, в них встроены сайлентблоки, которые предотвращают стук в подвеске.

Штанги отличаются между собой длинной. Самая длинная из них — поперечная. Диаметр отверстия на конце элементов одинаковый. Длинные штанги не дают возможности для движения моста, в результате чего сайлентблоки не перекручиваются, даже если смещение подвески составляет полный шаг амортизатора.

Виды поломок и их причины

Реактивная тяга изготовлена из прочного металла и редко подвергается износу. Чаще всего элемент повреждается возле втулок и сварных швов.

Причины:

Подвеска постоянно подвергается ударам и вибрации, особенно при эксплуатации в тяжелых условиях. Это участок — самое слабое место узла, которое со временем изнашивается. Часто втулки приходят в негодность и вызывают посторонние шумы и стуки.
Вторая причина заключается в том, что штанги расположены под днищем, которое постоянно подвергается воздействию влаги, соли, грязи. В результате на элементе образуется коррозия. Через некоторое время она разъедает металл. Тяга теряет свою прочность и функциональность.

Чтобы этой ситуации избежать, необходимо постоянно следить за степенью износа элементов подвески и примерно один раз в полгода производить осмотр. При наличии трещин и различных деформаций элемент требуется заменить на новый.

Неисправность реактивных тяг на автомобиле Niva Chevrolet можно определить по поведению транспорта. При долгой эксплуатации втулки разбиваются, и штанга перестает выполнять свои функции:

автомобиль сильнее наклоняется при поворотах;
слышны глухие стуки, доносящиеся из задней подвески транспорта, особенно при трогании с места, торможении или переключении передач.

Для точного определения необходимо установить автомобиль на смотровую яму или эстакаду и осмотреть его на наличие трещин на штангах, особенно в местах сварки. Также требуется поверить состояние резиновых втулок.

Затем с помощью пошатывания каждой реактивной тяги проверить люфт. При неисправности одного элемента, нужно производить замену всех тяг, т.к. на заднюю подвеску нагрузка распределяется равномерно.

Если тяга отгнила или отломалась, она будет волочиться по земле. У машина появятся проблемы с управлением. В подобной ситуации нужно привязать тягу проволокой к неподвижной части подвески и на малой скорости отправиться к месту ремонта.

Какие реактивные тяги лучше поставить на ниву шевроле

В автомагазинах города, как и в сети, для Нивы Шевроле представлено множество вариантов реактивных тяг от разных производителей:

NIVA EXTRIME – самые надежные и прочные штанги, их предпочитают устанавливать любители езды по бездорожью. Главным минусом этого производителя является высокая стоимость, составляющая около 5000 рублей.
SC – имеют прямоугольную форму и приличную толщину металла, качественные и надежные. Цена составляет около 3500 рублей.
UG – детали этой малоизвестной фирмы также устанавливают для езды по бездорожью. По отзывам автовладельцев, они имеют неплохое качество. Их можно приобрести за 3000 рублей.
Niva Urban – производитель выпускает недорогие, но качественные тяги для Нивы Шевроле и всех моделей ВАЗ, стоимостью от 2500 рублей.
Sitek – штанги с полиуретановыми или резиновыми сайлентблоками. Имеют малый вес и слишком тонкие металлические стенки, если автомобиль часто используется для езды по бездорожью, ставить их не рекомендуется. Применяются только для асфальтированных дорог. Цена – от 2200 рублей.

Реактивные тяги бюджетных фирм: «Кросс» и «Деталь ресурс», которые выпускаются для автомобилей «Нива», имеют сомнительное качество. Стоимость такой продукции — от 1600 рублей.

Усиленные тяги

При обрыве реактивной тяги на большой скорости автомобиль может резко отбросить в сторону, отчего могут пострадать люди. Поэтому выпускаются усиленные штанги. Детали производятся из стали с добавочными легирующими веществами, в результате чего повышается износостойкость, а металл не поддается коррозии.

Усиленные штанги изготавливаются в форме ромба и имеют хорошие сварочные швы, соединенные с проушинами.

От обычных отличаются такими характеристиками:

прочные сварные швы;
качественное лакокрасочное покрытие;
повышенная устойчивость к нагрузкам, сжатию и растяжению;
увеличенный вес изделия из-за толщины металла.

Если автомобиль эксплуатируется в городских условиях по асфальтированным дорогам усиленные элементы ставить нет смысла. Они предназначены для экстремального вождения по бездорожью.

Замена реактивных тяг своими руками

При замене реактивных тяг на автомобиле Нива Шевроле потребуется следующий список инструментов:

набор рожковых ключей или головок:
металлическая щетка для очистки ржавчины;
монтировка;
жидкость WD-40 для легкости откручивания резьбовых соединений.

Пошаговая инструкция по замене тяг:

Установить автомобиль на смотровую яму или эстакаду, поставить на скорость, поставить на ручник.
Открутить нижние крепления амортизатора — этот элемент будет мешать демонтировать тягу.
С помощью металлической щетки тщательно очистить резьбовые соединения от грязи и ржавчины.
Жидкостью WD-40 обработать все резьбовые соединения и подождать некоторое время, чтобы смазка разъела ржавчину.
Взять гаечный ключ или головку нужного размера и открутить гайку, которая откручивается крайне тяжело. Поэтому нужно взять ключ с длинным рычагом и еще раз обработать соединение жидкостью WD-40.
После откручивания гайки, вытащить болт.
Открутить гайку и вытащить болт с другой стороны штанги.
С помощью монтировки демонтировать реактивную тягу.

Читать еще: Силиконовые патрубки нива шевроле

Если гайку открутить не получается, с помощью болгарки нужно срезать болт и выбить его из проушины.

Установка элементов проводится следующим образом:

Проушину штанги установить в передний кронштейн.
Вставить болт через кронштейн в проушину и хорошо затянуть гайкой. Перед этим смазать болт нигролом или литолом.
Установить тягу с другой стороны в задний кронштейн.
Вставить болт, смазать нигролом и затянуть гайку.
Поставить на место и закрутить нижнее крепление амортизатора.

При демонтаже штанги смещается задний мост, поэтому при установке штанги на место, необходимо направлять ее с помощью монтировки или лома, чтобы болт попал в проушину.

Если металлические элементы находятся в хорошем состоянии менять их не обязательно. Достаточно будет заменить в тягах резиновые втулки.

Для этого потребуется:

демонтировать штангу;
закрепить в тисах и выбить резиновый элемент, для этого можно использовать специальный съемник;
запрессовать новые резинки и втулки, для облегчения запрессовки используется моющее средство для посуды, оно не разъедает резину;
монтировать реактивную тягу.

Заваривать трещины на штанге не рекомендуется — сварной шов может не выдержать нагрузки и в скором времени лопнет. Штанга с трещинами полежит только замене.

Заключение

Чтобы обеспечить безопасность во время движения, необходимо тщательно следить за реактивными тягами автомобиля и вовремя устранять неисправности. Самостоятельная замена тяге не вызовет сложностей, если следовать предоставленной в статье пошаговой инструкции.

Для чего нужны реактивные тяги, какие выбрать для Нивы Шевроле и как их заменить своими руками?

Реактивные тяги — важные детали подвески Нивы Шевроле. Они ограничивают движение заднего моста, не позволяя ему сместиться вперед или назад.

Во время езды по бездорожью на штанги приходится высокая нагрузка. Это может стать причиной их деформации, износа сайлентблоков или обрыва крепления.

В результате нарушается положение заднего моста, машину начинает уводить в стороны и ускоряется износ покрышек. Поэтому нужно следить за состоянием реактивных тяг и сайлентблоков задней подвески.

Какие тяги входят в состав задней подвески?

Мост Шеви Нивы удерживается при помощи пяти деталей. Для предотвращения продольного и поперечного смещения используются четыре продольные (по две: передние и задние) и одна поперечная штанга. На концах изделий имеются проушины, в которые вставлены сайлентблоки для предотвращения стука в подвеске. Один конец штанги крепится к мосту, второй — к кузову автомобиля.

Детали имеют одинаковый диаметр и отличаются только длиной. Самая длинная — поперечная тяга. Длина элементов обеспечивает вертикальную подвижность заднего моста. Благодаря этому сайлентблоки не перекручиваются, даже если подвеска смещается на длину полного хода амортизатора.

Виды поломок и их причины

Детали изготавливаются из высокопрочной легированной стали, поэтому практически не подвержены деформации.

Реактивная тяга может погнуться лишь в результате ударов о крупные камни или пни на бездорожье.

Чаще автовладельцам приходится сталкиваться с другими проблемами:

Трещины сварных швов между основой тяги и проушинами. Если вовремя не обнаружить поломку, деталь может на ходу развалиться на части.
Коррозия тяг. Проржавевшее основание теряет прочность и легко деформируется или ломается.

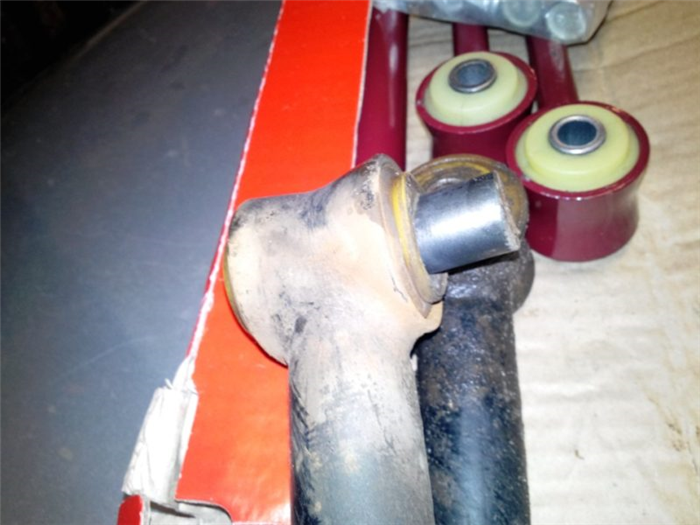

Износ и повреждение резиновых втулок сайлентблоков. Со временем резина рассыхается и растрескивается. Этот процесс усиливается под воздействием физических нагрузок. В результате появляется люфт в соединении тяги с мостом и кузовом. Это ухудшает курсовую устойчивость авто и может привести к отрыву проушин.

Важно: появление стука в задней подвеске может свидетельствовать об износе сайлентблоков реактивных тяг. Если вовремя не устранить неисправность, проушины быстро оторвутся под воздействием возросших ударных нагрузок.

Какие лучше поставить?

На рынке представлены детали нескольких производителей, среди которых можно выделить следующие варианты:

Кросс и «Деталь-Ресурс» — два бюджетных бренда, выпускающих детали подвески для Нивы. Цена — от 1600 р. за комплект.
Ситек — бюджетные запчасти с резиновыми или полиуретановыми сайлентблоками. Отличаются небольшой толщиной стенок и малым весом.Подойдут для тех, чей маршрут преимущественно проходит по асфальту. Цена — 2200 р.
Нива Урбан — недорогие качественные запчасти для Нивы Шевроле. Производитель выпускает тяги для всего семейства ВАЗ. Цена — 2600 р.
UG — еще одни бюджетные тяги от малоизвестной компании. Как и Ситек, они не предназначены для активных пробегов по бездорожью. Цена 3000 р.
SC — более дорогая модель, отличающаяся прямоугольным сечением. Судя по массе, производитель не пожалел металла. Качество шва не вызывает нареканий у автовладельцев. Цена — 3400 р.
Niva Extrime — надежные прочные детали подвески, которые предпочитают ставить любители экстремальных заездов. Единственный недостаток — цена, которая составляет почти 5000 рублей.

Примечание: высокая цена деталей Niva Extrime объясняется их нестандартной конструкцией. Это усиленные тяги.

Усиленные штанги

Появление трещин между основанием штанги и проушинами сокращает срок службы деталей. Эта проблема может даже стать причиной ДТП — автомобиль резко уводит в сторону при обрыве тяги.

Читать еще: Как пользоваться блокировкой на ниве шевроле

Чтобы избежать неприятных неожиданностей, в заднюю подвеску устанавливаются специальные усиленные детали. Они изготавливаются из легированной или холоднокатанной стали и отличаются от обычных ромбовидным сечением основания и мощными сварочными швами, удерживающими проушины.

Усиленные тяги отличаются от стандартных следующими характеристиками:

Уменьшенный вес деталей.
Улучшенное лакокрасочное покрытие, предотвращающее коррозию элементов.
Сварные швы повышенной прочности.
Повышенная устойчивость к нагрузкам на кручение, сжатие и растяжение.

Установка усиленных тяг рекомендуется для полноценной эксплуатации Нивы Шевроле на бездорожье. В поездках по городу и на шоссе они не обеспечивают особых преимуществ. В щадящих условиях эксплуатации прочности стандартных тяг вполне достаточно, поэтому нет смысла переплачивать за усиленные детали.

Замена реактивных тяг

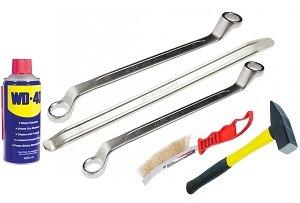

Работа выполняется на эстакаде или смотровой канаве. Для замены реактивных тяг нужно подготовить:

молоток;
пара накидных ключей на 19;
металлическую щетку для очистки резьбы;
монтажная лопатка;
жидкость WD-40.

Реактивные штанги нужно менять в следующей последовательности: поперечная, передние, задние. Не следует приподнимать заднюю ось домкратом, иначе будут сложности в совмещении отверстий сайлентблоков и кронштейнов крепления.

Порядок выполнения работ:

Очистить резьбовые соединения металлической щеткой и обработать спреем WD-40.
Открутить гайку нижнего крепления и отвести амортизатор в сторону, чтобы он не затруднял доступ к гайке поперечной тяги.
Раскрутить резьбовые соединения, удерживающие сайлентблоки, и снять поперечную штангу.
Установить новую тягу и прикрутить ее с верхней стороны.
Совместить отверстия в сайлентблоке и кронштейне, вставить болт и затянуть гайку.

Внимание: для защиты резьбы от коррозии используйте трансмиссионное масло или Литол. Если так сделать, следующий раз откручивать гайки будет значительно легче.

Открутить крепления, снять переднюю штангу и заменить ее новой.
Повторить предыдущий пункт для оставшейся передней и двух задних тяг.

Совет: болты крепления прочно пристают к втулкам сайлентблоков. Чтобы сдвинуть их с места, используйте молоток. Делать это нужно осторожно, чтобы не повредить резьбу.

Если тяги не поржавели и не погнулись, на них не появились трещины в районе сварных швов — можно обойтись лишь заменой резинометаллических втулок. В этом случае можно сэкономить на покупке новых тяг и обойтись только сайлентблоками.

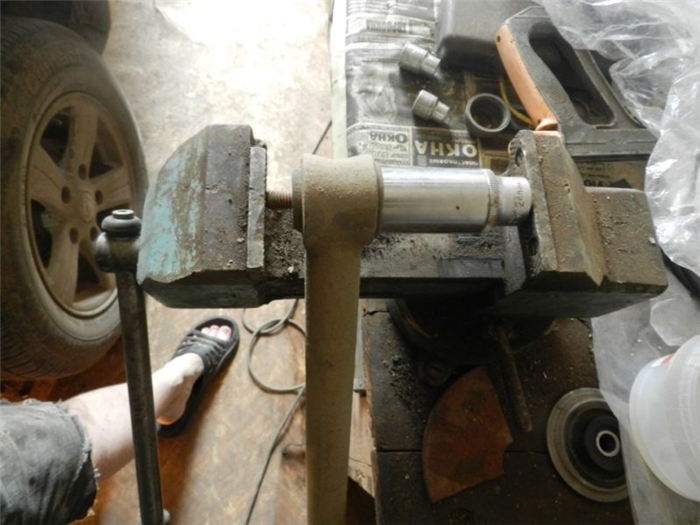

Для замены втулок понадобятся тиски, толстая отвертка, пара трубок и специальное приспособление для запрессовки. Диаметр первой трубки — 60-80 мм. Толщина второй должна соответствовать диаметру металлической втулки сайлентблока.

Приспособление для запрессовки представляет собой металлический стержень, толщина которого немного меньше, чем внутренний диаметр резиновой части сайлентблока.

На стержне имеется утолщение, которое давит на резиновую втулку. Диаметр утолщения должен соответствовать внешнему диаметру сайлентблока.

Замена втулок производится на снятых штангах.

Начинать надо с демонтажа старых сайлентблоков. Уприте трубки с двух сторон в шарнир: тонкую в металлическую втулку, а толстую — в резиновую втулку. Зажмите конструкцию в тиски и закрутите их. Металлическая втулка выйдет из сайлентблока и резину будет несложно извлечь из проушины с помощью толстой отвертки.

Перед установкой нового сайлентблока необходимо очистить внутреннюю поверхность проушины и смазать ее раствором мыла или моющего средства. Масло, которое рекомендуется использовать в некоторых инструкциях по сборке, сокращает срок службы резиновых втулок.

После этого остается вставить приспособление для напрессовки в резиновую втулку шарнира, прислонить ее к проушине тяги и сжать конструкцию в тисках.

Металлическая втулка запрессовывается тем же приспособлением. Для облегчения монтажа ее нужно обработать мыльным раствором.

Замена одних лишь сайлентблоков занимает больше времени, чем реактивных тяг в сборе. Однако, если состояние штанг не вызывает нареканий, можно оставить старые. При отсутствии экстремальных нагрузок они могут пройти 100 тысяч километров и более.

Нива – Клуб / Niva – Club

Интернациональный Нива Клуб / International NIVA Club

Крепление реактивных тяг к кузову.

Сообщение Мямс » 08 ноя 2010, 15:01

Re: Крепление реактивных тяг к кузову.

Сообщение Suicide » 08 ноя 2010, 15:43

Re: Крепление реактивных тяг к кузову.

Сообщение Карл Крафт » 11 ноя 2010, 10:21

Re: Крепление реактивных тяг к кузову.

Сообщение Карл Крафт » 11 ноя 2010, 10:23

Re: Крепление реактивных тяг к кузову.

Сообщение Антоха » 20 дек 2010, 17:38

Re: Крепление реактивных тяг к кузову.

Сообщение Мямс » 20 дек 2010, 17:49

Re: Крепление реактивных тяг к кузову.

Сообщение MEW » 20 дек 2010, 17:57

Re: Крепление реактивных тяг к кузову.

Сообщение Антоха » 20 дек 2010, 18:00

Re: Крепление реактивных тяг к кузову.

Сообщение Мямс » 20 дек 2010, 18:05

Re: Крепление реактивных тяг к кузову.

Сообщение Suicide » 20 дек 2010, 18:07

Re: Крепление реактивных тяг к кузову.

Сообщение MEW » 20 дек 2010, 18:08

Re: Крепление реактивных тяг к кузову.

Сообщение MEW » 20 дек 2010, 18:13

Suicide он подразумевал что нагрузка на домик не на кручение, забыв что в такой штуке есть изгиб.
я вижу плюс в том что мост будет меньше играть, хотя всё зависит от резинок и их затяжки, либо жестко и будет выкручивать ухи, либо мягко и мост будет самодоворачиваться под нагрузкой.

Читать еще: Как поменять помпу на шевроле лачетти

а если к домику присабачить шаровую как нить? какой там у них угол работы и какой надо?

Устанавливаем реактивные тяги Нива Шевроле

Многочисленные владельцы внедорожников Шевроле Нива отмечают, что большинство проблем, возникающих с автомобилем связаны с ходовой. В основном при частом передвижении по бездорожью страдают реактивные тяги. Это довольно странно для автомобиля, который создавался специально для эксплуатации в данных условиях. Тем не менее, эксплуатируя его в таких условиях необходимо быть готовым к такого рода неисправностям или заранее устанавливать усиленные детали.

Назначение детали

Реактивные тяги Нива Шевроле являются одним из основных элементов подвески. Основным предназначением является ограничение хода переднего поворотного кулака. Задние регулируют положение моста. Так же тяги необходимы для того, чтобы удерживать колеса на месте в продольном положении. Благодаря тягам деталь может перемещаться только в крайнее верхнее или нижнее положение. Рычаг крепиться в двух точках, для этого используются болты и сайлентблоки.

Задние тяги устанавливаются в основном на многорычажную подвеску. Они необходимы для того, чтобы избегать колебательных движений в поперечном направлении моста.

Для изготовления тяг используется только высококачественная упругая сталь, которая способна выдерживать постоянное воздействие высоких нагрузок. Но если бы они состояли только из металла, то практически не нуждались бы в замене. Но в такой конструкции присутствует и одно слабое место – сайлентблоки. Их крепление осуществляется при помощи сварки. Этот шов и является слабым местом детали. При усиленной нагрузки на элемент в местах шва моет появиться маленькая трещина, даже незаметная на первый взгляд. Но со временем это может привести к крупной поломке на дороге. Поэтому при сильных ударах по подвеске необходимо тщательно проверять все компоненты системы, и менять их при первых признаках неисправности.

Помимо этого, неисправности с сайлентблоками могут возникнуть при попадании внутрь пыли и грязи. Это происходит при разрушении защитной резинки. Они могут деформироваться при сильном физическом воздействии на рычаги, так же со временем может разрушаться структура материала. Необходимо помнить, что со временем ситуация только усугубиться за счет того, что смазка, находящаяся внутри высохнет и начнется усиленный износ.

Усиленные тяги.

Чтобы сэкономить на ремонте можно установить усиленные реактивные тяги. Они изготовлены таким образом, чтобы максимально предупредить возникновение трещин в местах сварных швов. Их отличие состоит в том, что они имеют максимально прочные швы и делаются максимально литыми. Это позволило улучшить надежность деталей до 90%. На практике было доказано, что использование таких деталей позволило увеличить несколько ключевых показателей:

Снижение веса конструкции в 2 раза
Увеличить надежность детали
Возможность массового изготовления в заводских условиях
Нанесение защитного окраса, что помогает дополнительно защищать сварные швы от факторов окружающей среды.

Кроме этого такая конструкция имеет более высокие показатели устойчивости к скручиванию и растяжению, что очень важно при эксплуатации автомобиля в условиях бездорожья.

Замена тяг.

Выявить неисправность можно по нескольким признакам. В момент трогания, или переключения передач может возникнуть вибрация, передаваемая на кузов. Комплект для заднего моста состоит из 2 продольных и 2 поперечных тяг. Но при проведении ремонта меняются все 4, потому что иначе люфт, возникающий на других неисправных деталях быстро выведет из строя новые, из-за возникающих усиленных нагрузок. Комплект стандартных запчастей на Шевроле Ниву стоит в районе 2000 рублей. Усиленные тяги обойдутся в два раза дороже. Замена элементов производиться поочередно. Это намного облегчает процесс ремонта автомобиля.

Автомобиль загоняется на эстакаду или смотровую яму и приподнимается при помощи домкратов, чтобы можно было демонтировать задние колеса.
Элементы зачищаются при помощи щетки по металлу и ветоши
Первой снимается поперечная тяга. При этом домкрат устанавливается таким образом, чтобы можно было снять амортизатор.
Снимается нижняя тяга. Чтобы можно было свободно снять ее необходимо открутить крепление амортизатора.
Снимается крепление с переднего и заднего конца штанги
Снимаем и меняем поперечину
Переходим к верхней. Для начала откручиваем гайку с заднего конца, после этого достаем болт
Извлекаем старую деталь и сразу же на ее место устанавливаем новую.
После этого необходимо заменить поперечную тягу. Чтобы открутить ее необходимо разъединить место соединения с мостом.
Откручиваем крепление со стороны кузова и вынимаем тягу.

Новый комплект деталей необходимо устанавливать строго в обратном порядке.

Замена втулок.

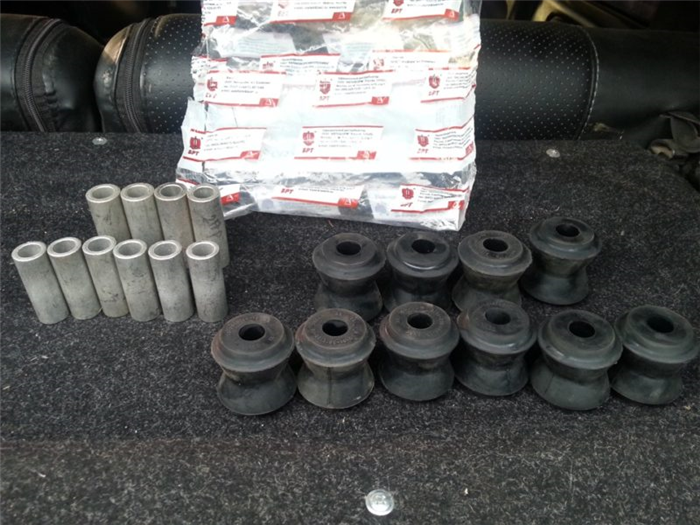

Чтобы сэкономить на ремонте можно ограничиться заменой металлических втулок. Но при этом необходимо проверить сварные швы на отсутствие повреждений. Если при визуальном осмотре не обнаружено никаких повреждений, но заметно что резинки высохли или огрубели, то допускается замена втулок. Стоимость такого комплекта достаточна низкая, в районе 300-500 рублей.

Снимается штанга
На втулку устанавливается упор, с другой стороны трубка, напротив сайлентблока. Необходимо использовать трубу диаметром 5-8 сантиметров. Затем эта конструкция зажимается в тиски, чтобы выпала втулка.
Нужно вытащить резиновую втулку. Для этого штанга зажимается в тиски и при помощи отвертки извлекаются остатки резины.

Запрессовка втулок.

Необходимо смазать изделие маслом. Затем установить резинку по направлению к отверстию сайлентблока. Зажимаем отверстие в тисках и впрессовываем металлическую втулку.
