Замена переднего подшипника нива шевроле

Замена ступичного подшипника Нива Шевроле

Внедорожник Нива Шевроле (ВАЗ 2123) отличается надежностью и как никакой другой автомобиль приспособлен к реалиям дорожных условий в России. Благодаря компоновке ступицы, ступичного подшипника, тормозного барабана, диска колеса, создаётся общность деталей способная выдержать большие нагрузки. Самое большое давление приходится на ступичный подшипник, фактически он удерживает всю массу машины.

К сожалению, даже на таком авто тяжелые условия эксплуатации печально сказываются на составляющих, особенно на подвеске. Потому, иногда, ступичный подшипник выходит из строя.

Признаки выхода из строя ступичного подшипника Ниве Шевроле

Пригодность ступичного подшипника удобнее проверять на подъёмнике. Также можно воспользоваться и домкратом, соблюдая при этом меры предосторожности.

Признаки, сигнализирующие о необходимости замены ступичного подшипника, следующие:

  • возникновение повышенного шума при вращении колеса;
  • невозможно устранить зазор, образовавшийся между подшипниками и ступицей;
  • люфт при попытке раскачать колесо;
  • износ шин происходит неравномерно, как правило, присутствует полоса износа по краю колеса;
  • ощутимая вибрация в салоне при езде автомобиля.

Советы по извлечению ступичного подшипника

После выпрессовки подшипника следует помнить, что сальник непригоден для дальнейшего использования. Его необходимо заменить на новый.

В случае отсутствия микрометра для определения люфта колеса, можно просто пошатать колесо. Если ощущается люфт, то необходимо плотнее затянуть ступичную гайку. Затем вновь подвигайте колесо верх-вниз и подтяните гайку. Подобную процедуру необходимо производить до полного устранения люфта.

После регулирования зазора в подшипнике ступицы, следует убедиться, что колесо свободно проворачивается.

Проанализировав ремонтопригодность Шеви Нивы можно сделать вывод, что замена ступичного подшипника своими руками — достаточно сложная процедура, приниматься за нее можно если у вас есть опыт подобного ремонта.

Для замены ступичного подшипника понадобится:

  • два ключа «на 13»;
  • тиски;
  • балонник;
  • отвёртка;
  • молоток;
  • плоскогубцы;
  • зубило;
  • проникающая смазка WD-40;
  • смазка Литол 24;
  • новый сальник (артикул — 21210310303800);
  • новый подшипник.

Каталожный номер ступичного подшипника Шевроле Нива — 21210310302010, а цена — 350 рублей. Его налог от фирмы Fenox имеет артикул TRB102008O7 и ценник около 200 рублей.

Актуально для Москвы и области (лето 2017 года).

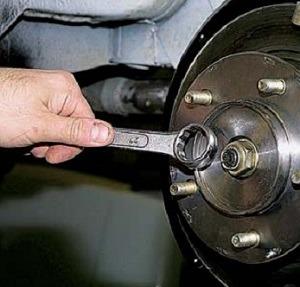

Поддомкрачиваем автомобиль. Откручиваем пять гаек крепления колеса.

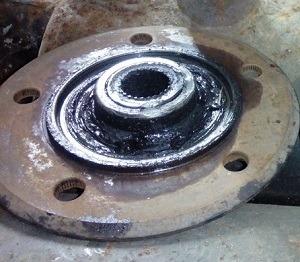

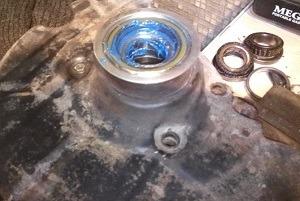

Передняя ступица и подшипник на Ниве Шевроле

Для того чтобы соединить колесо с валом в конструкции автомобиля установлена ступица. Во время движения этот колесный узел больше всех подвержен нагрузкам и износу. Со временем происходит увеличение люфта и появляется осевое колебание колеса. Причиной этого может служить ступичный подшипник Нива Шевроле и решить эту проблему можно просто затянув ступичную гайку. Но любая деталь не вечна поэтому со временем затяжка может не помочь и колесо перестанет вращаться и потребуется полная замена.

Признаки что нужна замена

Есть два основных признака свидетельствующих о том что необходима замена:

  1. В районе ступицы появился стук и люфт
  2. Появился сильный гул и скрежет в районе ступицы

Но чтобы точно понять причину появления посторонних шумов, нужно разобрать данный механизм и осмотреть его.

Замена

Чтобы произвести замену нежно проделать следующие действия:

    1. Если это переднее колесо то снимается передняя ступица Нива Шевроле. Для этого автомобиль нужно установить на ровную площадку и поднять домкратом со стороны замены. Затем отсоединяем колодки с суппортом. Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска.

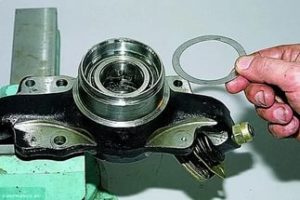

    2. Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны. Берем тески и молоток и вынимаем внутренний подшипник
    3. Устанавливаем новый. Замену подшипников необходимо менять сразу с обоих сторон, и неважно задние это или передние колеса. Для того чтобы не повредить корпус запрессовку нужно проводить с помощью деревянной накладки и трубы.
    4. Собираем узел обратно. Сборку нужно производить в обратном порядке.

Нерегулируемые

Как правило на Ниве установлена стандартная регулируемая ступица, которая требует периодической регулировки. Но чтобы избавится от этого неудобства были разработаны нерегулируемые ступицы на Ниву Шевроле, которые обладают такими положительными качествами как:

  1. Не требуют обслуживания. Их не нужно регулировать
  2. Подшипник в устройстве не проворачивается
  3. С завода заправлена специальной смазкой поэтому смазывать ее не нужно
  4. За счет того что работа происходит благодаря шариковому подшипнику в узле снижается трение
  5. В поворотном кулачке исключен износ посадочного места
  6. Не регулируется так как затягивается с завода
  7. Нет необходимости менять подшипник
  8. Большой срок службы который равен 100-120 тысяч километров
Читать еще:  Шевроле камаро 1958 года фото

Поэтому благодаря всем выше перечисленным положительным характеристикам многие автовладельцы меняют стандартную деталь на нерегулируемую.

Так же стоит отметить то что нерегулируемая деталь, может выпускаться как усиленная ступица Нива Шевроле, в которой решена проблема с износом сальников на поворотном кулаке. Выбирать лучше всего такие фирмы как ВолгаАвтопром, IVECO, ОмегаИнтерАвто.

Основным минусом этого узла является его высокая цена, но установив эту деталь можно будет забыть о проблемах которые появляются в штатном элементе. Установив усиленную версию у вашего внедорожника увеличатся проходимые качества и повысится надежность, а имея стандартный набор инструментов можно произвести без каких либо проблем самостоятельную замену.

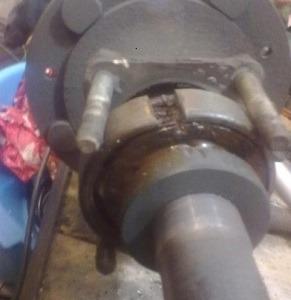

Замена подшипника полуоси

Еще одним элементом который испытывает большие нагрузки во время движения является подшипник полуоси Нива Шевроле. Которые рекомендуется менять вместе с осью.

Симптомом того что данный деталь необходимо заменить, это появление сильного шума на любой скорости, а также появление осевого и радиального люфта. Эта деталь не является дефицитом и купить можно в любом автомагазине, ее заводской артикул –2121-2403080, аналог имеет артикул – 62208-2RS, а промышленная деталь- 180508.

Имеет следующие технические параметры:

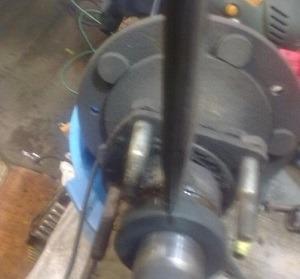

Чтобы произвести замену первым делом нужно снять саму ось, и проделать следующие действия:

  1. Чтобы снять стопорное кольцо с подшипником, берем тиски и зажимаем в них полуось
  2. Берем болгарку и подрезаем в нескольких местах стопор и подшипник, делать это нужно аккуратно чтобы не задеть полуось

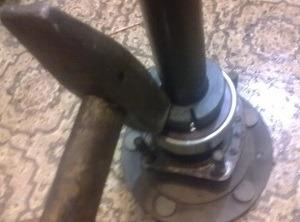

  3. Берем зубило и раскалываем стопорное кольцо и подшипник
  4. С посадочного места кольца и подшипника убираем ржавчину и грязь
  5. Берем трубу и с ее помощью запрессовываем новый подшипник на свое место, во время этих действий нельзя допустить вращение обоймы
  6. Берем паяльную лампу и ей нагреваем стопорное кольцо до красного цвета и при помощи плоскогубцев устанавливаем его на свое место
  7. Ждем пока полуось остынет, пока она остывает в тормозном щитке производим замену сальника

После того как все поменяли нужно проверить в заднем мосту уровень трансмиссионного масла. На этом все работы по замене можно считать завершенными. Как видите все работы можно производить самостоятельно без участия специалиста, достаточно иметь небольшие знания и стандартный набор инструментов.

Замена ступичного подшипника Нива Шевроле своими руками

Ступичный подшипник – это один из важных элементов машины, функцией которого является фиксирование вала. Иными словами, поддержка автомобильной опоры, равномерное распределение нагрузки. Различают передний и задний подшипник ступицы.

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник. Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник.

Что касается задних подшипников, их поломку можно выявить только с помощью домкрата, а лучше – специального подъемника.

Существует несколько стадий износа ступичного подшипника:

  • гул во время поворота;
  • гул во время обычной езды на загруженном автомобиле;
  • гул при езде на пустом автомобиле;
  • постоянный гул, нарастающий во время поворотов;
  • сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Период времени между первой и пятой стадией при умеренной езде может составлять до 5 лет. При этом рекомендуется как можно раньше выполнить замену детали, дабы не подвергать автомобиль и жизнь водителя риску.

Что могло послужить причиной поломки подшипника Нива Шевроле:

  • в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
  • случается, что различные загрязнения и влажность проникают вглубь подшипника;
  • это является причиной поломки в 18% случаев;
  • также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.
Читать еще:  Кама флейм на ниву шевроле отзывы

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Возможно ли выполнить замену переднего ступичного подшипника Нива Шевроле своими руками

Установку рекомендуется доверить профессионалам. Однако если у вас в наличии есть набор инструментов и свободное время, вполне реально выполнить замену самостоятельно. Прежде чем приступать к ремонту, необходимо посетить автомойку и особенно тщательно вымыть переднюю подвеску. Вторым важным этапом является правильный демонтаж детали. Для этого нужно заблокировать колесо и вытащить болты, с помощью которых крепятся колеса. Далее:

  • для начала с помощью домкрата необходимо подвесить и зафиксировать переднюю часть автомобиля;
  • следом снимаем колесо вместе с тормозными колодками;
  • раскручиваем поршневой палец поворотного рычага;
  • достаем болты, которые крепят шаровые шарниры;
  • свинчиваем ступицу вместе с шарнирами.

Теперь мы можем оценить реальное состояние детали. Если интересующая нас запчасть на Ниве Шевроле в нормальном состоянии, то рекомендуется заменить сальник и смазку. В случае износа нужно выполнить установку нового переднего и заднего ступичного подшипника.

Перед заменой детали необходимо хорошо смазать элементы, а после монтажа – запрессовать запчасть во избежание повреждения корпуса. Это можно сделать с помощью деревянных наладок и трубы. На этом процесс установки впору считать завершенным. После процедуры необходимо сделать развал-схождение колес.

При условии бережной эксплуатации транспортного средства и выполнения всех профилактических рекомендаций, новые подшипники могут служить более 100000 км.

Как определить, что пора менять ступичные подшипники на Ниве Шевроле и как провести замену самостоятельно?

Ступичные подшипники Нива Шевроле подвергаются большой нагрузке во время эксплуатации. Поэтому необходимо следить за их состоянием и вовремя менять детали. Иначе растет риск столкновения из-за заклинившего подшипника.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

Отдельно стоит упомянуть две проблемы, которые возникают во время эксплуатации Нивы Шевроле:

1. Греются ступицы. Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются. Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

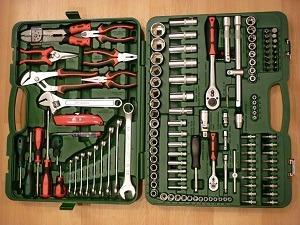

Для ремонта потребуются:

  • Мощный торцевой ключ на 30.
  • Съемник для пальца рулевой тяги.
  • Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
  • Набор накидных ключей или головок с трещоткой.
  • Баллонный ключ.
  • Молоток.
  • Круглогубцы.
  • Домкрат.
  • Противооткатные упоры.
  • Тиски.
  • Монтировка.
  • Динамометрический ключ.
  • Доски или деревянный брусок.

Процесс замены делится на пять этапов:

  1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
  2. Выпрессовка старых подшипников.
  3. Установка новых деталей.
  4. Сборка узла и установка его на место.
  5. Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

  • Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
  • Поддомкратить колесо.
  • Открутить болты крепления колесного диска.

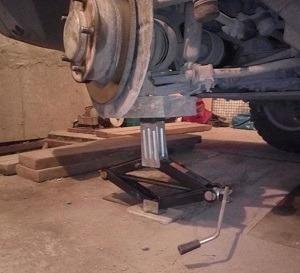

  • Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
  • Поддомкратить нижний рычаг, сжимая пружину подвески.
  • Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).

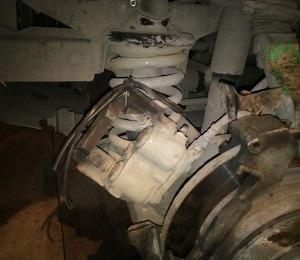

  • Открутить и снять скобу, суппорт и тормозные колодки.
  • Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
  • Выкрутить руль в противоположную сторону.
  • Снять датчик ABS.

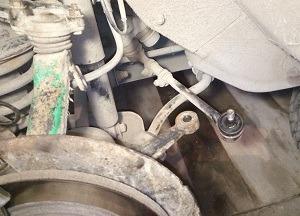

  • Расшплинтовать и открутить гайку рулевой тяги.
  • Снять палец с помощью съемника.
Читать еще:  Шевроле кобальт коробка автомат

Внимание! Без съемника для снятия пальца тяги можно отсоединить ее другим способом. Для этого придется демонтировать сошку рулевого механизма от поворотного кулака.

  • Открутить гайку ступицы.
  • Демонтировать болты крепления шаровых опор.

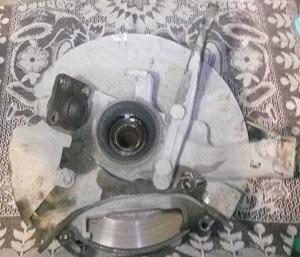

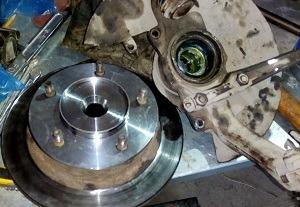

  • Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
  • Демонтировать защитный экран суппорта.
  • Снять тормозной диск.
  • Открутить рулевую сошку.
  • Зажать в тисках поворотный кулак.
  • Удалить сальники монтировкой или мощной отверткой.

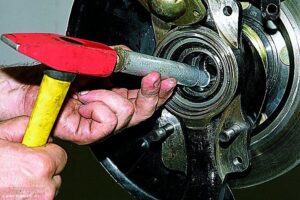

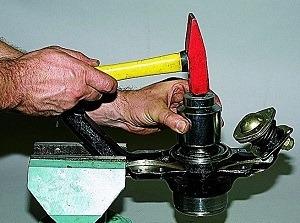

  • Подставив оправку, выбить внешние обоймы подшипников.

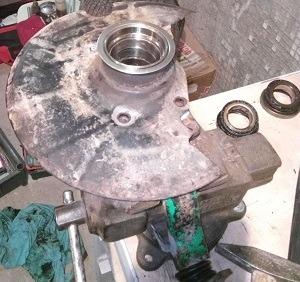

  • Протереть и очистить посадочное место.
  • Разобрать новые подшипники.

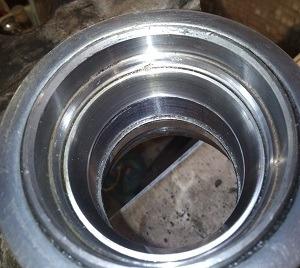

  • Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

Важно: обоймы устанавливаются широким краем внутрь. Облегчить запрессовку можно, предварительно нагрев ступицу.

  • Заложить смазку, заполнив ⅔ пространства обойме.
  • Установить кольцо и внутреннюю обойму подшипника.
  • Аккуратно запрессовать новый сальник.
  • Повторить операцию монтажа для подшипника со второй стороны ступицы.
  • Поставить узел на шлицы ШРУСа.
  • Наживить ступичную гайку.
  • Прикрутить шаровые и рулевую сошку.
  • Установить защитный кожух и скобу суппорта.
  • Закрутить болты крепления защитного экрана и застопорить.
  • Поставить суппорт с тормозными колодками на место.
  • Поддомкратить машину.
  • Поставить и закрепить колесо.
  • Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

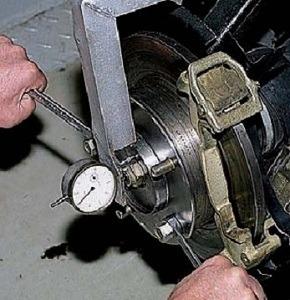

  • Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
  • Надеть на шпильки накидные ключи и закрепить их гайками.
  • Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
  • Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
  • Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

  • Расправить поясок гайки.
  • Открутить ее накидным ключом.
  • Установить новую гайку и затянуть с усилием 2 кгс*м.

Важно: во время затяжки необходимо проворачивать ступицу в разные стороны.

  • Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
  • Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
  • Проверить люфт ступицы.
  • Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).

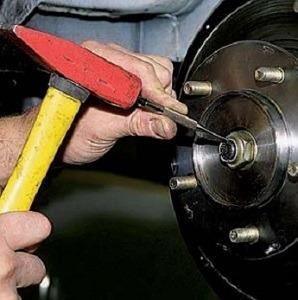

  • Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

  • Потуже затянуть гайку.
  • Провернуть колесо на несколько оборотов.
  • Проверить люфт.
  • При необходимости немного ослабить или подтянуть гайку.
  • Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
  • Застопорить поясок гайки.

Видеоинструкция по регулировке ступичного подшипника

На Шеви Ниву можно установить нерегулируемые подшипники ИВЕКО. Для этого нужно купить соответствующие ступицы или переделать старые. Для переделки понадобится координатно-расточной станок. Кроме расточки посадочного отверстия придется изготовить дистанционные кольца. Чертежи деталей приведены по ссылке.

Внимание! Переделка имеет смысл только при наличии токарных навыков и свободного доступа к станку. В противном случае проще и дешевле купить готовые ступицы под нерегулируемые подшипники.

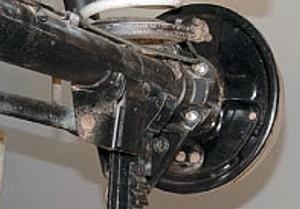

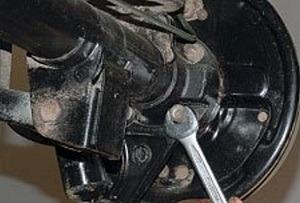

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

  • Домкрат, баллонный ключ, зубило, молоток.
  • Стандартный комплект отверток и ключей.
  • Съемник полуоси.
  • Газовая (бензиновая) горелка или муфельная печь.
  • Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
  • Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

  • Установить машину на ровную площадку.
  • Поставить противооткатные башмаки или кирпичи под передние колеса.
  • Поддомкратить машину.
  • Снять колесо.
  • Подставить упор под задний мост.
  • Открутить крепление тормозного барабана.
  • Демонтировать деталь.
  • Открутить гайки, удерживающие подшипник.
  • Нагрузить задний мост, опустив его на подставку.
  • Выдернуть полуось при помощи съемника.
  • Подвесить тормозной механизм на проволоку.
  • Сбить стопорное кольцо, используя зубило, молоток и болгарку.
  • Расколоть обоймы подшипника ударами зубила.
  • Удалить ржавчину и грязь с посадочной поверхности.
  • Поставить новый подшипник на место.
  • Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
  • Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

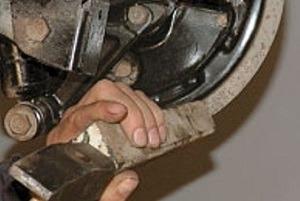

Наглядный процесс замены подшипника полуоси Нивы Шевроле

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
