Самостоятельно меняем катушку зажигания на ВАЗ 2107

Если катушка зажигания на ВАЗ 2107 вышла из строя, завести автомобиль не удастся. Единственное, что остаётся водителю в такой ситуации — просить проезжающих водителей взять машину на буксир или вызывать эвакуатор. А добравшись до гаража, водитель может заменить катушку зажигания самостоятельно. Разберёмся, как это делается.

Назначение катушки зажигания на ВАЗ 2107

Катушка зажигания — ключевой узел машины, без которого воспламенение топливовоздушной смеси в камерах сгорания невозможно.

Стандартное напряжение электрической сети ВАЗ 2107 составляет 12 вольт. Назначение катушки зажигания сводится к тому, чтобы повысить это натяжение до уровня, при котором между электродами свечей зажигания возникнет искра, что приведёт к воспламенению топливовоздушной смеси в камере сгорания.

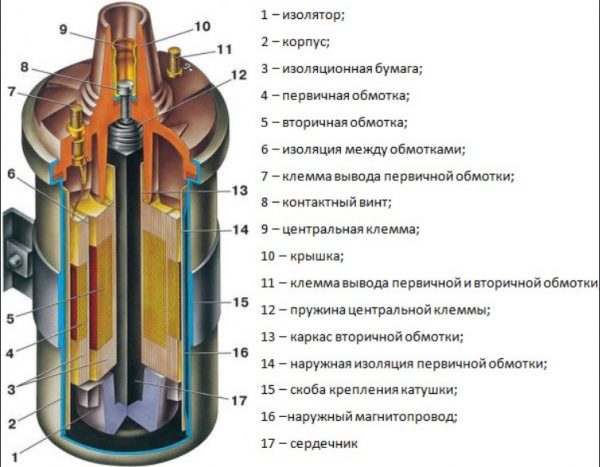

Конструкция катушки зажигания

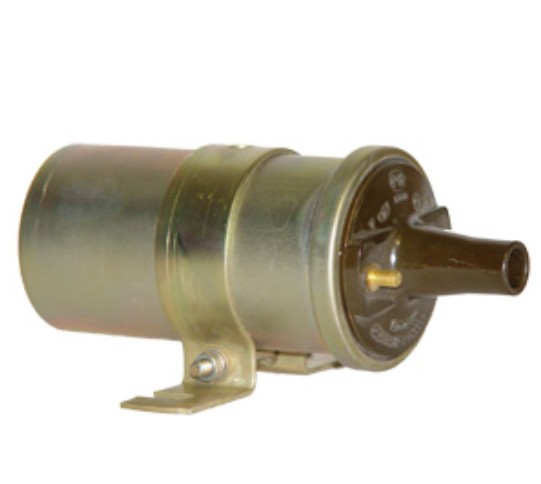

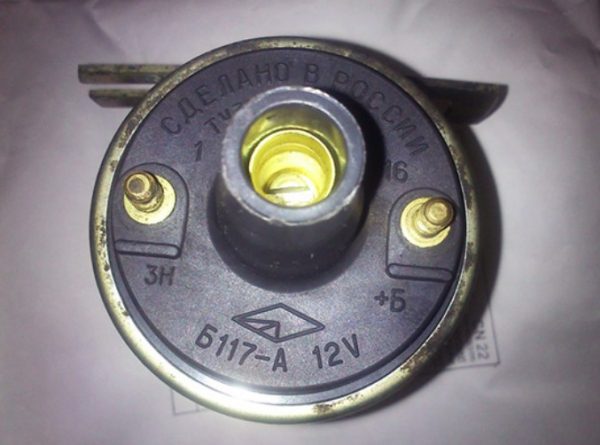

Практически все катушки зажигания на автомобилях ВАЗ являются обычными повышающими трансформаторами, оборудованными двумя обмотками — первичной и вторичной. Между ними располагается массивный стальной сердечник. Всё это помещено в металлический корпус с изоляцией. Первичная обмотка изготовлена из медного провода, покрытого лаковой изоляцией. Количество витков в ней может варьироваться от 130 до 150. Именно на эту обмотку подаётся исходное напряжение в 12 вольт.

Вторичная обмотка находится поверх первичной. Количество витков в ней может достигать 25 тысяч. Провод во вторичной обмотке тоже медный, однако его диаметр составляет всего 0.2 мм. Выходное напряжение, подаваемое на свечи со вторичной обмотки, достигает 35 тысяч вольт.

Виды катушек зажигания

В разные годы на автомобили ВАЗ устанавливались разные типы катушек зажигания, которые отличались по конструкции:

• общая катушка. Одно из самых ранних устройств, которое устанавливалось на самые первые «семёрки». Несмотря на почтенный возраст, катушка устанавливается на ВАЗ 2107 и сегодня. Конструкция устройства была описана выше: две медных обмотки поверх сердечника из стали;
• индивидуальная катушка. Она в основном устанавливается на машины с электронными системами зажигания. В этих устройствах первичная обмотка тоже располагается внутри вторичной, однако индивидуальные катушки устанавливаются на все 4 свечи ВАЗ 2107;
• спаренные катушки. Эти устройства используются только на машинах с электронными системами зажигания. От всех остальных эти катушки отличаются наличием двойных проводов, благодаря которым искра подаётся не в одну, а сразу в две камеры сгорания.

Расположение и схема подключения

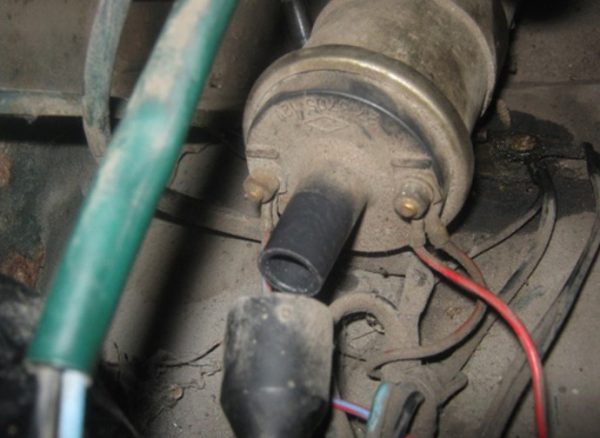

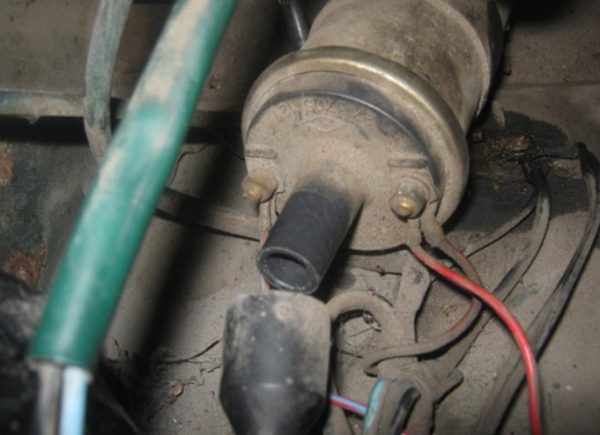

Катушка зажигания на автомобилях ВАЗ 2107 находится под капотом, у левого брызговика. Крепится на двух длинных шпильках. К ней подключён резиновый колпак с высоковольтным проводом.

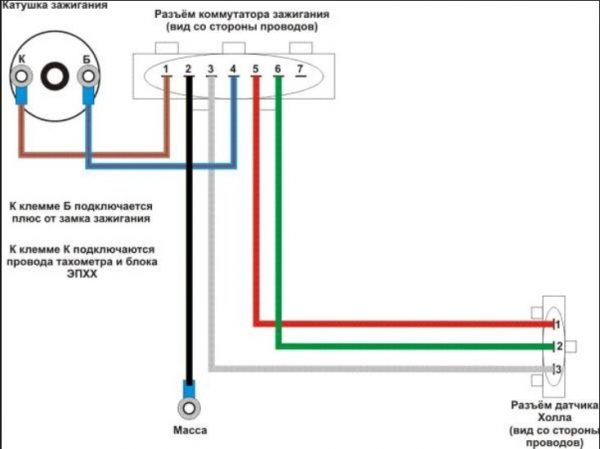

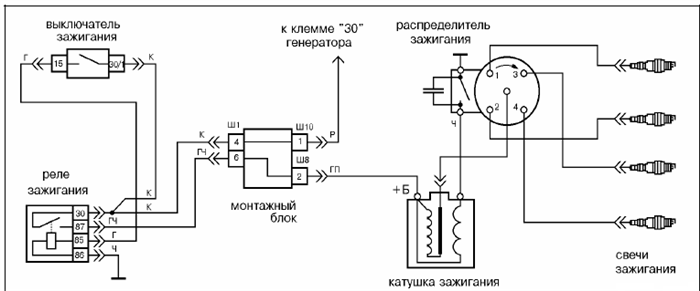

Подключается катушка по схеме, приведённой ниже.

О выборе катушек зажигания на ВАЗ 2107

Автомобили ВАЗ 2107 последних выпусков комплектуются контактными системами зажигания, в которых используется катушка Б117А отечественного производства. Устройство вполне надёжное, однако у всякой детали есть свой срок службы. И когда Б117А выходит из строя, найти её в продаже довольно сложно.

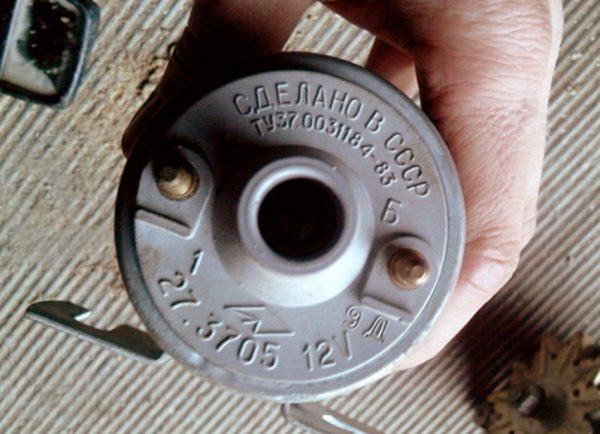

По этой причине автомобилисты предпочитают устанавливать катушку 27.3705. Она стоит дороже (от 600 рублей). Такая высокая цена объясняется тем, что катушка 27.3705 внутри заполнена маслом, а магнитопровод в ней — разомкнутого типа. Именно это устройство рекомендуется использовать при замене сгоревшей катушки.

Здесь же следует отметить и третий вариант: катушку 3122.3705. Масла в этой катушке нет, а магнитопровод замкнутый. Несмотря на это, стоит она дороже, чем 27.3705 (от 700 рублей). Катушка 3122.3705 так же надёжна, как и 27.3705, но с учётом её завышенной цены большинство автовладельцев останавливает свой выбор на 27.3705. Катушки иностранного производства на ВАЗ 2107 не устанавливаются.

Основные неисправности катушек зажигания ВАЗ 2107

Если водитель после поворота ключа зажигания отчётливо слышит, что стартер вращается, но автомобиль при этом не заводится, то скорее всего, катушка зажигания вышла из строя. Здесь же следует отметить, что мотор может не запускаться и по другим причинам: из-за проблем со свечами, из-за неисправностей в топливной системе и т. д. Понять, что проблема именно в катушке зажигания, можно по следующим признакам:

• на свечах зажигания нет искры;
• на высоковольтных проводах отсутствует напряжение;
• на корпусе катушки видны различные дефекты: сколы, трещины, оплавленная изоляция и т. д.
• при открывании капота отчётливо чувствует запах жжёной изоляции.

Все эти признаки говорят о том, что катушка зажигания сгорела. Как правило, это происходит из-за короткого замыкания витков в одной из обмоток. Изоляция, которой покрыты провода в обмотке, со временем разрушается, соседние витки оголяются, соприкасаются и в месте их соприкосновения возникает возгорание. Обмотка оплавляется и приходит в полную негодность. По этой причине катушки зажигания не подлежат ремонту. Всё, что может сделать автолюбитель со сгоревшей катушкой — это заменить её.

Видео: неисправная катушка зажигания

Самостоятельная проверка катушки зажигания

Чтобы самостоятельно проверить исправность катушки зажигания, автовладельцу потребуется бытовой мультиметр.

Последовательность проверки

1. Катушка зажигания снимается с автомобиля. Все провода с неё снимаются.
2. Оба контакта мультиметра подключаются к первичной обмотке катушки. Замеряется сопротивление обмотки. Пример: при комнатной температуре сопротивление первичной обмотки на катушке Б117А составляет 2.5 – 3.5 Ом. Первичная обмотка катушки 27.3705 при той же температуре должна иметь сопротивление не более 0.4 Ом.
3. Теперь контакты мультиметра подключаются к высоковольтным выходам на вторичной обмотке. Вторичная обмотка катушки Б117А при комнатной температуре должна иметь сопротивление от 7 до 9 кОм. Вторичная обмотка катушки 27.3705 должна иметь сопротивление в 5 кОм.
4. Если все вышеперечисленные значения соблюдаются, катушку зажигания можно считать исправной.

Видео: самостоятельно проверяем исправность катушки зажигания

Замена катушки зажигания на автомобиле ВАЗ 2107

Для выполнения замены катушки нам потребуются следующие инструменты:

• новая катушка зажигания;
• торцовые головки на 10 и 8 с воротком;
• отвёртка плоская.

Последовательность замены катушки

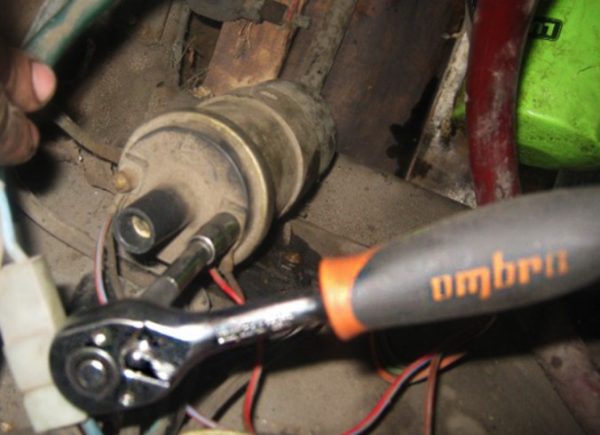

1. Открывается капот машины, с аккумулятора рожковым ключом на 10 снимаются обе клеммы.

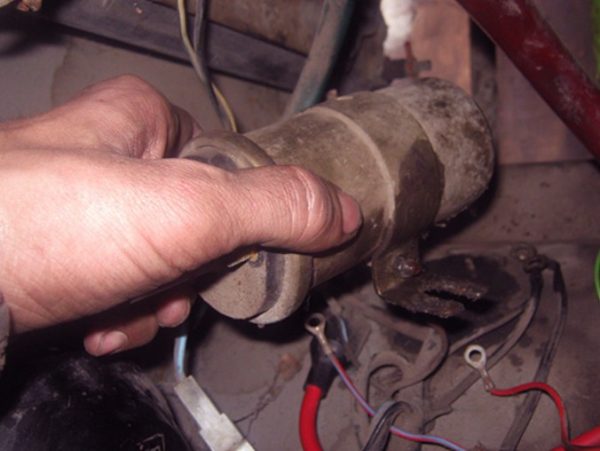

2. С катушки снимается главный высоковольтный провод. Это делается вручную, провод нужно с небольшим усилием потянуть вверх.

Итак, замена катушки зажигания не является сверхсложной задачей и вполне по силам даже начинающему водителю. Главное — соблюдать вышеуказанную последовательность действий, а перед началом работ — не забыть снять клеммы с аккумулятора.

Замена и регулировка модуля зажигания на Ваз 2107

Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

[tip]Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене. [/tip]

Признаки поломки

При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.

Снятие модуля зажигания Ваз 2107

1. Снять корпус воздушного фильтра.
2. Отсоединить минусовую клемму с аккумулятора.
3. Вынуть высоковольтные провода из крышки модуля зажигания.
4. Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.

[tip]Перед демонтажем модуля зажигания можно не утруждать себя запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.[/tip]

Проверка катушки зажигания

Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.

Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.

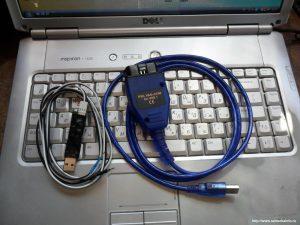

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.

Как выставить зажигание на ВАЗ 2107

Модуль зажигания является таким механизмом, неисправности которого очень трудно выявить. Обычно проблемы начинают решать, когда уже становится очевидно, что с автомобилем что-то не в порядке. Если ваш ВАЗ 2107 заводится не с первого раза, вы не можете выставить зажигание, а неровная работа двигателя начинает вас смущать – самое время произвести надлежащую проверку. Напомним, что модуль зажигания двигателя типа «инжектор» – это та самая система, которая с помощью катушек и подает электрическую энергию для того, чтобы образовать искру и завести машину.

Подготовка к работе

Если вы решили удостовериться в правильной работе модуля зажигания и в том, что каждая катушка работает полноценно, необходимо использовать специальный прибор, называемый мультиметр или по-другому – омметр. Он будет показывать, какое напряжение выдает модуль зажигания, и поможет определить место утечки тока в цепи.

Для вашего же удобства перед началом процесса лучше выставить модуль наружу – это облегчит вам столь кропотливую работу и не даст устать.

Грамотная проверка на замыкание

Сначала проверяем обмотку катушки на предмет замыкания. Для этого требуется подсоединить мультиметр, который определяет сопротивление. Перед проверкой рекомендуется смазать наконечник высоковольтного провода особой смазкой, которую можно приобрести в любом магазине запчастей для ВАЗ 2107, или же техническим вазелином.

Отсоединяем модуль от наконечников и подключаем один вывод прибора к центральному контакту, который имеет катушка, а другой – к массе. Если дисплей прибора показывает «бесконечность», это означает, что замыкания нет – то есть все в порядке. Стоит обратить внимание, что если при прозвоне цепи показатели дисплея не изменились, (и сохранилась, например, цифра один), то это и является бесконечностью.

Теперь совершим проверку первичной цепи зажигания на предмет обрыва.

Для этого понадобится установка мультиметра к левому и правому контактам, которые отвечают за функцию зажигания. При данной установке омметр должен изменить свои показания. В противном случае, под замену будет не просто катушка, а весь аппарат. Обращаем ваше внимание, что показатель нормы составляет 3-3.5 Ом.

Проверка вторичных обмоток модуля

Для начала отсоединяем от него наконечники проводов. Если вы это уже сделали, то поместите его ровно перед собой. Затем осуществите установку прибора к правому верхнему и нижнему выходам и внимательно следите за показателями, которые через секунду выставит прибор.

После этого точно такие же действия совершаем с левым верхним и нижним выходами. Естественно, что показатели омметра должны измениться и составлять в идеале не менее 7 Ом.

Если хотя бы одна катушка не соответствует стандартам, то во избежание непредвиденных ситуаций с вашим ВАЗ 2107, советуем заменить весь модуль.

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода с аккумулятора и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.

Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя, вам не придется долго возиться. Секрет заключается в том, что на самом модуле обозначены номера цилиндров, к которым надо подсоединить провода.

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание.

Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.

Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

Как проверить катушку ваз 2107 инжектор

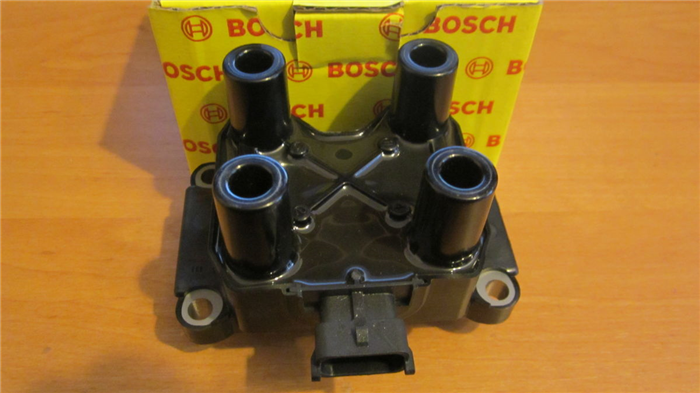

Катушка зажигания на ВАЗ-2107 с инжектором обеспечивает формирование импульсов тока, отвечающих за образование искры между электродами свечей зажигания. При повреждении элемента нарушается работоспособность системы и увеличивается расход топлива. Водитель может провести первичную диагностику катушки самостоятельно.

Катушка зажигания на ВАЗ-2107.

Разновидности систем зажигания

На машинах ВАЗ-2107 встречаются несколько видов систем воспламенения смеси:

• на модификациях с карбюратором применялось контактное зажигание с катушкой и механическим распределителем высоковольтных импульсов;
• с конца 80-х гг. появились бесконтактные системы с датчиком Холла, распределителем и электронным коммутатором;
• на инжекторных двигателях используется электронный модуль, механические элементы исключены из сети.

Где находится катушка зажигания инжектора на ВАЗ-2107

Прибор, отвечающий за распределение импульсов зажигания на моторах ВАЗ-2107 с системой впрыска бензина, расположен на правой боковине блока цилиндров. Модуль установлен на площадке, закрепленной над сменным фильтром системы смазки. Блок соединяется высоковольтными проводами с наконечниками свечей зажигания.

Назначение катушки и принцип работы

Модуль состоит из пары трансформаторов и 2 коммутаторов, распределяющих импульсы высокого напряжения. Последние подаются на первичные обмотки преобразователей напряжения в соответствии с сигналами от датчика положения коленчатого вала. Искра поступает одновременно на свечи в 1 и 4 цилиндрах, после поворота вала на 180° — во 2 и 3.

Применение сенсора положения коленчатого вала позволяет избежать проблем с воспламенением рабочей смеси.

Устройство и схема подключения

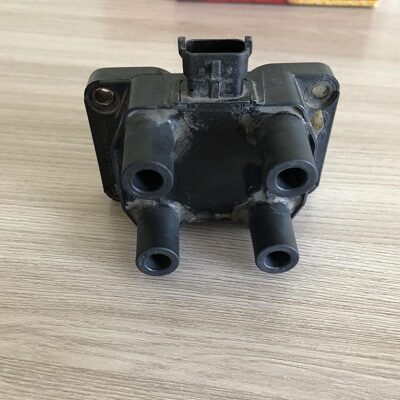

Внутри модуля системы зажигания (каталожный номер 2111-3705010) находятся преобразователи напряжения и электронные компоненты, распределяющие импульсы по сигналам от внешнего сенсора. Элементы соединяются перемычками, которые прикреплены припоем на оловянно-свинцовой основе. Корпус выполнен из диэлектрического материала, не разрушающегося под воздействием вибраций и перепадов температур. Выходы оборудованы контактными пластинами, к которым подключаются ответные элементы высоковольтных кабелей.

Схема системы зажигания.

Инструкция по подключению

1. Установить катушку на блок цилиндров и закрепить винтами.
2. Подключить штекер моторного жгута электропроводки.
3. Соединить выходы катушки со свечами высоковольтными проводами с соблюдением порядковых номеров цилиндров. Цифры нанесены на корпусе модуля. На двигателе цилиндры отсчитываются от шкива привода вспомогательных агрегатов.
4. Подключить батарею и провернуть коленчатый вал стартером для запуска двигателя.

Назначение и характеристики

Катушка 2111-3705010 предназначена для:

• формирования высоковольтных импульсов;
• распределения сигналов между свечами зажигания в соответствии с порядком работы цилиндров.

Основные технические параметры узла:

• рабочее напряжение — 12 В;
• ток в первичной цепи — 6,4 А;
• напряжение во вторичном контуре — 28 кВ;
• длительность искры — не менее 1,5 мс;
• энергия разряда — 50 МДж.

Как понять, что модуль зажигания неисправен

Основные признаки поломки узла:

• включение в комбинации приборов контрольного индикатора Check Engine;
• нестабильная работа двигателя на режиме холостого хода;
• рывки при разгоне, связанные с нарушением воспламенения смеси в цилиндрах;
• увеличение расхода топлива;
• изменение цвета выхлопных газов.

Подобные признаки возникают при повреждении системы подачи топлива или выходе из строя датчиков, отвечающих за поддержание стехиометрического состава рабочей смеси. Необходимо проверить электронные системы диагностическим прибором. Полученные коды ошибок расшифровываются по таблицам, на основании информации осуществляется ремонт автомобиля.

При нарушении работоспособности модуля могут появиться ошибки:

• Р3000 или Р3001/3002/3003/3004 — указывают на общее отсутствие искры или по цилиндрам;
• Р0351 или Р0352 — сигнализируют об обрывах или коротких замыканиях внутри обмоток и катушек для 1-4 или 2-3 цилиндров двигателя.

Основные причины неисправностей

Модуль зажигания выходит из строя из-за:

• обрыва соединительных проводов;
• короткого замыкания между кабелями;
• окисления или разрушения соединительного штекера;
• замыкания блока на картер двигателя.

Способы проверки модуля

Если в системе зажигания пропала искра, то водитель может произвести первичную диагностику модуля своими руками:

Проверка модуля зажигания.

1. Установить машину на площадку или в гараж, заглушить двигатель.
2. Открыть капот автомобиля, а затем демонтировать корпус воздушного фильтра с патрубками.
3. Отстегнуть разъем электропроводки от модуля.
4. Включить зажигание, а затем подсоединить щупы мультиметра (переключенного в режим измерения напряжения в интервале от 0 до 20 В) к картеру двигателя (минус) и среднему контакту в штекере. На исправном узле параметр будет равен 12 В, при отсутствии напряжения или пониженном значении необходимо провести дальнейшую диагностику.
5. Отключить зажигание, а затем снять высоковольтные провода.
6. Включить в тестовом оборудовании режим замера сопротивления с максимальным значением 20 кОм.
7. Подсоединить щупы к крайним выводам в разъеме. Если прибор показывает бесконечное сопротивление, то в цепи имеется обрыв. В этом случае блок требуется поменять.
8. Проверить сопротивление между выводами на 1-4 и 2-3 цилиндры (на корпусе блока нанесены цифры, позволяющие определить назначение выходов). Модуль считается исправным при сопротивлении 5-6 кОм. При индикации бесконечного сопротивления блок подлежит замене.

Как провести ремонт

При обнаружении поломки требуется снять поврежденную катушку. Для выполнения работ потребуется набор гаечных ключей.

После установки нового модуля проверяется работа двигателя, дополнительные настройки зажигания не требуются.

Снятие модуля

Чтобы снять неисправный блок, потребуется:

1. Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
2. Отсоединить высоковольтные кабели и жгут электропроводки.
3. Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Особенности замены

Установить катушку можно без применения специального инструмента. Система зажигания инжекторных двигателей не требует корректировки работы. Положение дроссельной заслонки настраивают в режиме холостого хода и максимального газа. При сбоях в работе необходимо проверить и выставить по меткам на шкиве привода внешних агрегатов датчик положения коленчатого вала.

Проведение ремонта

Ремонт модуля производится, если нет возможности купить новое изделие. Вскрывается нижняя часть корпуса, а затем восстанавливаются поврежденные дорожки. Отремонтировать катушки в кустарных условиях невозможно, детали не поставляются на рынок запасных частей. Для выполнения монтажных работ требуется паяльное оборудование и навыки работы с оснасткой. Восстанавливать катушки зажигания не рекомендуется.
