Глушитель нива шевроле фото

Резонатор и глушитель на Ниву Шевроле — цена ремонта, какие запчасти покупать

Весну я всегда встречаю каким-нибудь ремонтом, вот и сейчас, покатавшись по напрочь разбитым дорогам, услышал рокот двигателя )) Заглянул под Шевика и увидел, что глушитель висит на креплении и никак не соединяется с резонатором. Труба резонатора прогнила и глушак отвалился прямо у места его крепления.

Ну что же, еду к парням в сервис, заглянули посмотреть, целы ли «штаны» (приемная труба). Штанишки оказались в порядке, так что еду в магазин покупать резонатор и глушитель.

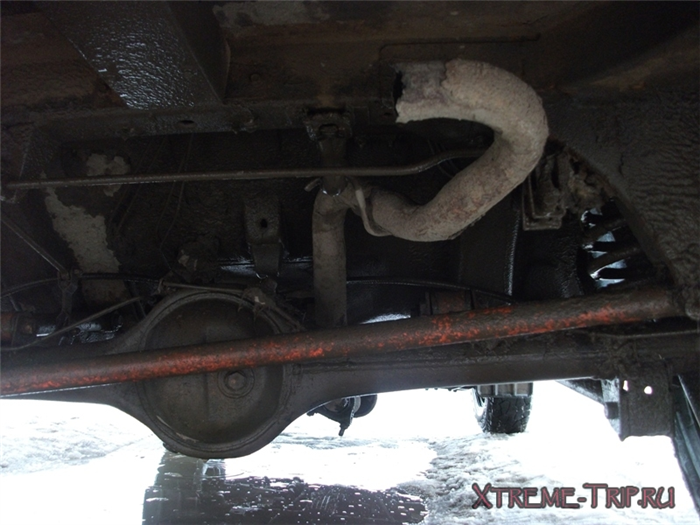

Вот так, без глушителя я ездил 1 день до ремонта

И вот тут меня ждал сюрприз. Продавец спрашивает — вам какого образца, старого или нового. Я вообще без понятия, интересуюсь и узнаю, что до 2002 года на Шнивах выхлопная система старого образца. У меня говорю Шевик 2004 г.в, этот год вообще переходный. То есть на машинах начала 2004 года также могут стоять глушак и резонатор старого образца. А могут и нового. Купил резонатор старого образца и не угадал. Вот он, на фото:

Резонатор старого образца (на авто до 2002 г.в)

Съездил в магазин, нужного не оказалось и мне вернули деньги без проблем.

Лезу под машину, фоткаю, потом смотрю в инете по картинкам )) Далее гуглю и оказывается, что в природе есть несколько разновидностей резонаторов нового образца — с катализатором и без него, а также Евро-2 и Евро-3.

У меня оказался рез нового образца с катализатором, реальная цена нового — порядка 5000 рублей. Ибо катализатор — вещь довольно дорогая и также продается отдельно.

Однако мне повезло и в следующем магазине оказался в наличии резонатор Евро-2 без катализатора нового образца. По длине он как и мой, только второго «сифона — катализатора» не стоит. Взял его, поскольку, как мне рассказал продавец, катализатор отвечает за соответствие нормам выхлопа и т.п. По моей деревне мне эти нормы нафиг не упали, так что я его и взял. Цена — 1000 рублей. С катализатором — 4500 рублей. Разница налицо ))

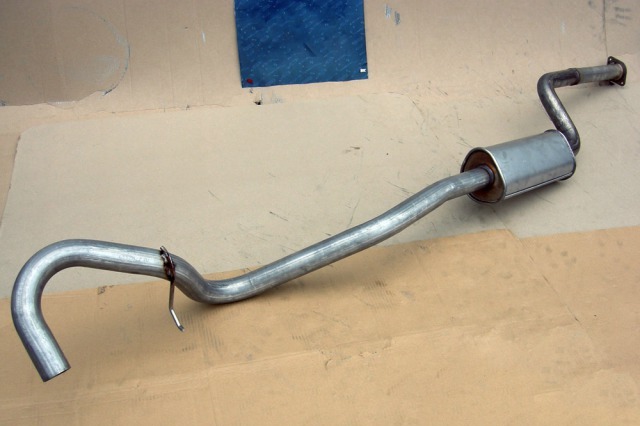

На фото — Евро-2 без катализатора, тот который я себе взял (ценник 1000 рублей)

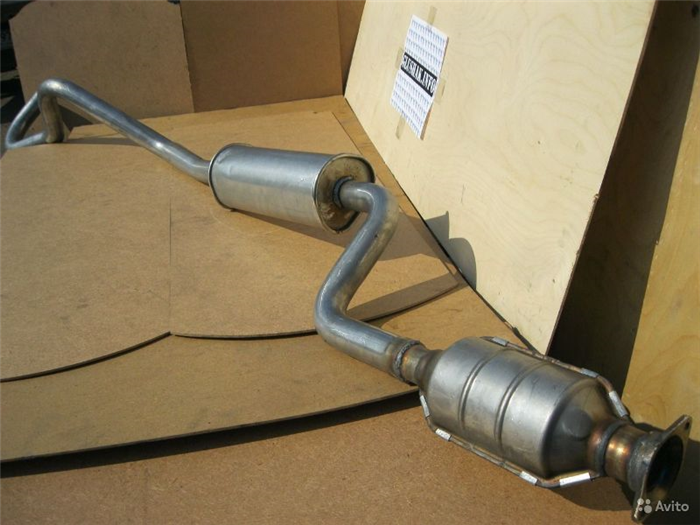

А вот это уже дорогой — Евро-2 с катализатором, ценник 4500-5000 рублей

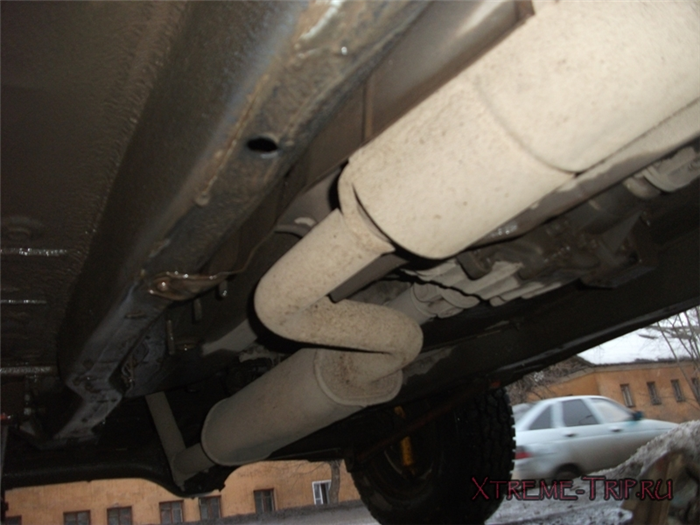

Изначально у меня такой и стоял, но платить 5к — не уж, спасибо. Вот он пока еще на моем Шевике:

Теперь о Евро-2 и Евро-3. Цифры означают количество крепежных отверстий (на месте крепления резонатора к «штанам» и с другой стороны к глушителю). Если не знаете, лучше залезть под машину и посмотреть, чтобы не испытать такой же гемор, как я. Катался по городу 3 часа в поисках того, что мне нужно, ибо платить 4500 рублей за трубу был не готов.

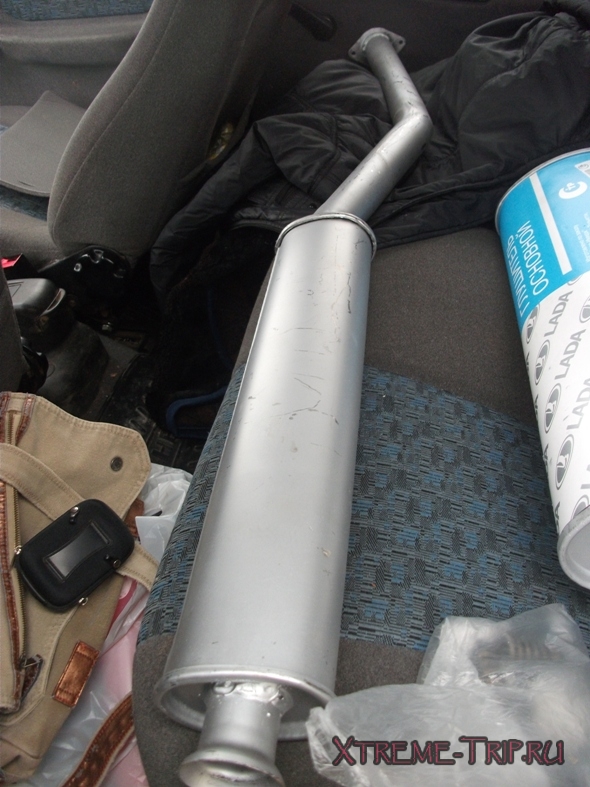

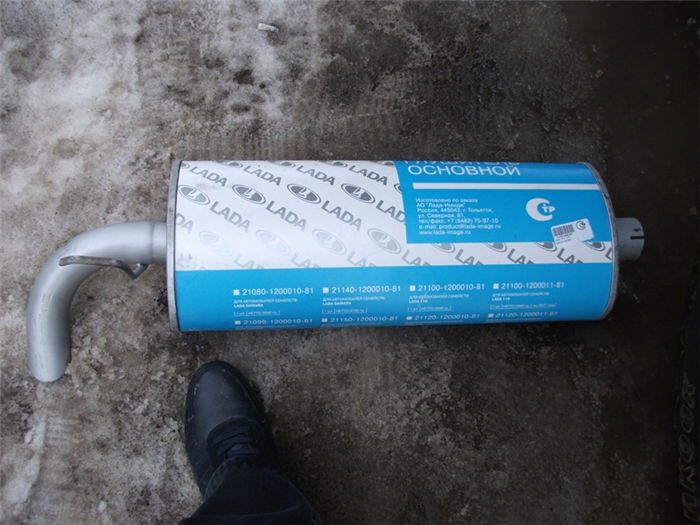

Глушитель — взял нового образца, который с короткой боковой трубой (старого образца — с длинной трубой, которая соединяется с резонатором). Ладно хоть с ним угадал )) Вот такой:

Помимо этих двух деталей надо было купить хомут с графитовой шайбой, а также комплект болтов с пружинками и прокладкой.

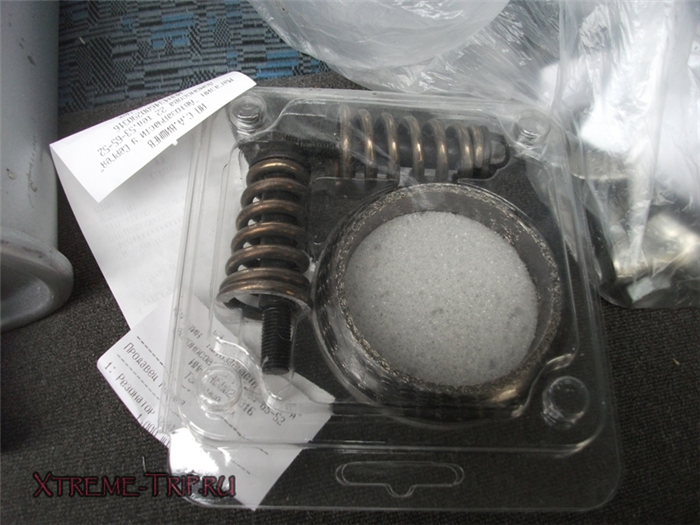

На фото — болты с пружинками и прокладка

Хомут мне продали от Приоры (вот же у нас продавцы, капец), ладно хоть у парней в сервисе нашелся б/ушный хомут от Нивы, они мне его и поставили. Правда при оборотах свыше 3500 слышны «подсекания», так что наверняка потом куплю новый и заменю. А пока не кручу движок свыше 3000 оборотов и все нормуль.

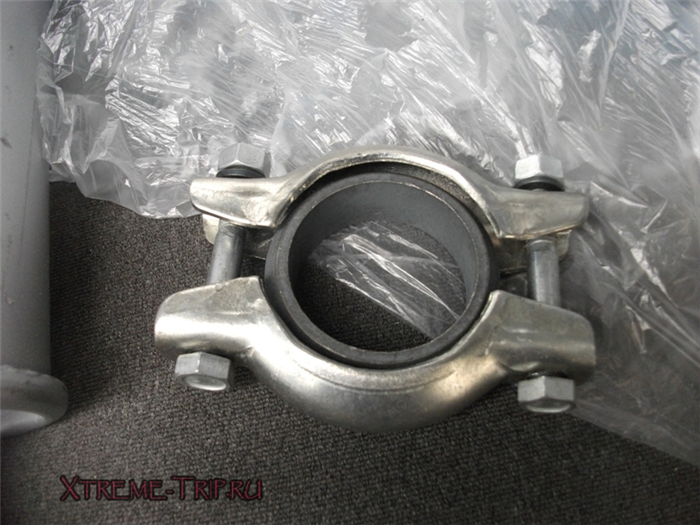

Хомут с графитовой шайбой — для соединения штанов и резонатора

Что будет, если ездить без глушителя?

Этот вопрос волновал меня ровно 1 день, пока я без него катался. Расскажу о своем опыте ))

Первое — газы! В машине явно чувствовался запах выхлопных газов, так что пришлось ездить с открытой форточкой, поскольку реально можно угореть.

Читать еще:  Когда меняется масло в вариаторе рав 4

Второе — звук! Приходилось не крутить движок свыше 2000 оборотов (а для Шеви Нивы это очень мало, ибо движок слабый), так и ездил — еле телился на разгоне. Зато хоть и без глушителя, но не было жуткого рева, вполне себе нормально. Увеличенной мощности не заметил вообще.

Не знаю, что будет, если долго ездить без глушителя, почитал на форумах, что нарушается компрессия, ибо глушак «сдерживает» давление газов. Кто-то говорит, что можно ездить и никаких проблем не будет. Парни в сервисе также сказали, что неделю-две никаких последствий не будет. Но судьбу испытывать я не решился, поэтому починил выхлопную систему на второй день.

Итого по деньгам ремонт вышел:

  • Глушитель — 800 рублей
  • Резонатор — 1050 рублей
  • Хомуты и болты с пружинками — 150 рублей
  • Ремонт — 400 рублей

Так что если у вас нет гаража или ямы, с такой поломкой можно смело загонять в сервис, стоимость работ копеечная и время много не отнимет (минут 40 заняло у парней). Подвеска у меня пока в порядке, но пошла трещина на лобовухе, так что вероятно, что в этом году придется менять еще и ветровое стекло. Если кто знает, как остановить трещину на лобовухе — скиньте рецептик в комментах ))

Выхлопная система Шевроле Нива

Как выглядит выхлопная система Шевроле Нива — узнаем в материале ниже. Изначально, автомобили Шевроле Нива разрабатывались исключительно с точки зрения недорогой альтернативы, значительному количеству автомобилей. По большому счету, разработчикам это удалось, так как, в обществе за данной моделью закрепилось устойчивое мнение о ее высокой производительности.

Автомобиль обладает отличной практичностью, так как помимо передвижения, позволяет перевозить грузы незначительных размеров. Высокий уровень практичности, объясняется особенным устройством подвески. Ее высота позволяет избежать большинства проблем, связанных с дорожным покрытием. В данном случае, речь пойдет о выхлопной системе и возможных вариантах ее совершенствования.

Водители, которые пользуются автомобилем продолжительное время, отмечают, что в процессе работы двигателя, возникает звук, по своему содержанию напоминающий «рев» или «рычание». Подобное поведение объясняется образованием звуковых колебаний, причиной которых является газ, прошедший обработку и находящийся под давлением. За счет этого, скорость передвижения газа достаточно высокая, что и определяет появление характерного звука. Таким образом, система, имеющая пораженные участки, в процессе работы выдает огромное количество шума, не свойственного для целостной структуры.

В процессе выхода газов, температура снижается, происходит процесс охлаждения. Согласно экологическим требованиям, современные автомобили оборудуются специальными очистительными фильтрами, способствующими задержке и удалению зловредных примесей. Автомобили Шевроле Нива не исключение. Для правильной эксплуатации инжектора и электронного блока управления в обязательном порядке используется лямбда-зонд.

В общем, если систему вывода отработанных газов разобрать на элементы, то с конца получится следующая последовательность: глушитель; глушитель дополнительного назначения; катализатор; лямбда-зонд; приемная трубка. Соединение элементов происходит посредством вспомогательных трубок и крепежных хомутов.

Назначение основных элементов выхлопной системы


1 – уплотнительная прокладка;
2 – приемная труба;
3 – кронштейн крепления приемной трубы к коробке передач;
4 – хомут крепления труб;
5 – дополнительный глушитель;
6 – подушка крепления основного глушителя;
7 – основной глушитель;
8 – нейтрализатор отработавших газов (для двигателя с системой впрыска топлива).

Приемная трубка — функции данного элемента ограничиваются выполнением соединения между определенными участками и транспортировкой выводимой газовой смеси.
Задача лямбда-зонд заключается в анализе поступающей газовой структуры, с последующей передачей информации на блок управления. Таким образом, ЭБУ проводит расчеты относительно подачи топлива, устанавливает уровень сгорания топливной смеси, настраивает параметры зажигания.
Функции нейтрализатора основаны на захвате вредных элементов, с непосредственным хранением их в полости фильтра. Таким образом, достигается требуемый результат, при котором показатели вредности выбросов сводятся к минимальным значениям.
Уменьшением звуковых колебаний занимается резонатор.
Заключительным элементом системы является глушитель, где происходит максимально возможное поглощение шума.

Ремонт выхлопной системы

Устройство выхлопной системы на автомобилях Шевроле Нива, не отличается высокой сложностью, посему наличие серьезных требований по уровню подготовленности также является не обязательным условием. Для проведения полноценной ремонтной деятельности, достаточно наличие набора ключей и эстакады (ямы, подъемника). Единственной сложностью выступает подбор элементов системы. С момента производства автомобиля, детали довольно часто менялись, поэтому при их покупке следует быть предельно внимательным.

Читать еще:  Чем убрать хром с пластика

Основы безопасного проведения ремонтных работ

Несмотря на то, что работы проводятся в условиях выключенного двигателя, велика вероятность удушения выхлопными газами. Поэтому помещение для проведения работ должно быть оборудовано отличной вентиляцией, либо быть легко продуваемым для попадания кислорода.
Перед выполнением какой-либо деятельности, следует убедиться, что прошло достаточное количество времени, необходимое для полного охлаждения системы. В противном случае можно получить сильные ожоги.
Стоит отметить, что охлаждение катализатора по отношению к другим элементам более длительное.
Строго запрещается проводить ремонт в непосредственной близости с огнем.
Выполняя работу, не стоит использовать домкрат, это опасно и может привести к нежелательным последствиям.

Причины проведения восстановительных работ

Для определения состояния выхлопной системы, не требуется наличия серьезной техники. Здесь, достаточно уловить изменения в работе по изменению звуковых колебаний. Механизм вывода отработанных газов не является сложно устроенным, однако, на него оказывается огромное воздействие, с точки зрения высокой температуры, поэтому некоторые элементы могут выйти из строя.

Если проблема с глушителем, то велика вероятность появления отверстий в результате прогорания, источником которых является высокая температура. В случае с катализатором можно обнаружить трещину, не всегда определяемую при визуальном осмотре. Довольно часто можно обнаружить испорченный хомут или вышедшую из строя прокладку.

При покупке подержанного автомобиля, следует учитывать, что некоторые недобросовестные владельцы вместо изношенного лямбда-зонда устанавливают специальные устройства. В кругу автовладельцев такие устройства именуются обманками. Осуществляя покупку транспортного средства к этому стоит отнестись с особой серьезностью.

Совершенствование модели

В качестве улучшения модели, можно использовать способы внешнего изменения конструкции. Одним из таких примеров является выхлопная система, с двойным выводом. В процессе работы, к концу глушителя приваривается дополнительная труба. В зависимости от качества трубы и ее формы, возможно изменение звуковых колебаний. Конечно, такой вид деятельности интересен далеко не каждому автолюбителю.

Более серьезные изменения касаются непосредственно функциональных возможностей агрегата, увеличения характеристик мощности. Чтобы увеличить показатели мощности, выхлопная система Шевроле Нива должна избавиться от нейтрализатора и лямбда-зонда. Вместо последнего устанавливается обманка. При работе с резонатором, имеется два варианта, подразумевающих его полное удаление или замену на новый. Также, следует произвести установку новой трубы, с большим диаметром. Чтобы вытяжка газов происходила на более высокой скорости, требуется установка дополнительного элемента, именуемого «пауком».

Выше приведенная схема изменения системы, которая может быть использована целиком, однако, выборочные изменения также допустимы. Все определяется целями автовладельца. Проделав указанные манипуляции, можно добиться увеличения характеристик мощности на 15 л.с. Тем не менее, стоит учитывать тот факт, что звук работы двигателя сильно изменится, также увеличится количество вредных выбросов, что не приветствуется в обществе и на дорогах.

Глубоким изменениям выхлопная система Шевроле Нива подвергается крайне редко. Это объясняется рядом причин, в первую очередь, дороговизной работ. Шевроле Нива является относительно дешевой моделью, не предназначенной для гоночных заездов, поэтому создание мощной системы не отвечает здравому смыслу устройства этого автомобиля.

Выхлопная система Шевроле Нива, компоненты и устройство

Каждый современный автомобиль обязательно комплектуется системой для очищения отработавших газов. В процессе работы двигатель сжигает горючую смесь и за счет этой энергии автомобиль приводится в движение. Продукты горения не могут самостоятельно растворяться и необходимо их выводить наружу, для чего предусмотрена специальная система, которая состоит из большого количества элементов.

Компоненты

Выхлопная автомобиля Шевроле Нива сделана по аналогии с предыдущей моделью – ВАЗ 2121. Но в нее так же были добавлены некоторые узлы и компоненты, которые повысили эффективность и позволили снизить количество вредных выбросов. Основные узлы:

  • Приемная труба
  • Кататлизатор
  • Лямбда зонд
  • Резонатор
  • Глушитель
  • Крепления
  • Выводная труба

Попробуем более подробно рассмотреть каждый компонент и разобраться в их предназначении.

Приемная труба. Иногда еще называется колено. Изготавливается из прочных материалов, устойчивы к высоким температурам, поскольку на него проходится воздействие наиболее горячих газов и искр не до конца сгоревшего топлива. Имеет изогнутую форму, благодаря которой и получило свое название. Для соединения с двигателем используются шпильки и термостойкие прокладки. Основное предназначение – отвести газы от двигателя и направить их вниз под днище к другим компонентам.

Лямбда зонд. Устанавливается в месте соединения выпускных труб, вкручивается в систему. Это датчик, который измеряет содержимое кислорода в отработанных газов. На эти параметры влияет соотношение топливной и воздушной смеси, которые попадают в цилиндр.

Читать еще:  Шевроле лачетти хэтчбек синий

Катализатор. Соединяется с приемной трубой. Это неразборная конструкция, выполненная в форме бочонка. Функция катализатора – преобразовывать выхлоп и очищать его от вредных веществ. Нейтрализатор, который находится внутри, состоит из последовательно расположенных элементов, задача которых максимально сократить количество выбросов частиц. Компонент рассчитан на 100-120 тысяч километров пробега, после чего он может забиться продуктами горения или его наполнитель начинает крошиться, приводя его в негодность. В результате мощность автомобиля значительно снижается, и он начинает глохнуть на холостых оборотах. Поэтому наиболее предпочтительной является выхлопная система Нива Шевроле без катализатора, процент загрязнения которой ненамного выше, но при этом надежность гораздо выше.

Резонатор. Он имеет форму, которая его делает похожим на дополнительный глушитель, но это не так. Продукты горения попадают в выхлопную систему после открытия выпускных клапанов, а значит это происходит неравномерно. Поэтому его задача –распределить выхлоп в системе, сгладить поток. Для этого используется система сеток, проходя через которые скорость движения воздуха снижается. Некоторые считают что он так же и уменьшает громкость системы, но это не так.

Глушитель. Именно этот компонент влияет на громкость выхлопа. Он является конечным элементом. Соединение с резонатором осуществляется при помощи термостойких колец и хомута. Глушитель может быть выполнен из нескольких материалов:

  • Аллюминий
  • Нержавеющая сталь или оцинковка
  • Черный металл.

Подвесы. Задача данных компонентов – осуществлять крепление системы к кузову и гасить вибрацию, чтобы шум не передавался на кузов и делал нахождение в салоне максимально комфортным.

Особенности конструкции системы выпуска отработавших газов Chevrolet Niva

Система выпуска отработавших газов Евро-2.

Система выпуска отработавших газов Евро-3.

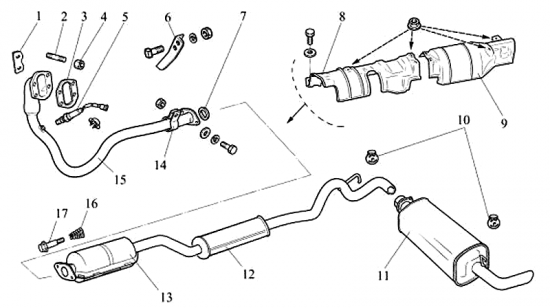

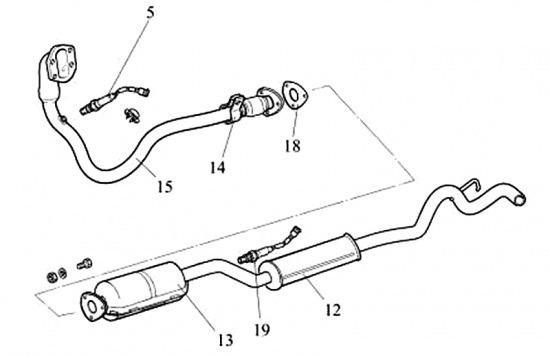

Компоненты система выпуска отработавших газов:
1 – пластина;
2 – шпилька;
3 – прокладка;
4 – гайка;
5 – датчик концентрации кислорода управляющий;
6 – кронштейн;
7 – уплотнительное кольцо;
8 – передний экран защиты пола кузова;
9 – задний экран защиты пола кузова;
10 – подушка подвески глушителя;
11 – основной глушитель;
12 – дополнительный глушитель;
13 – нейтрализатор;
14 – хомут;
15 – приемная труба;
16 – коническая пружина;
17 – болт;
18 – прокладка;
19 – датчик концентрации кислорода диагностический.

Отработавшие газы отводятся из двигателя через выпускной коллектор, приемную трубу 15, нейтрализатор 13, дополнительный глушитель 12 и основной глушитель 11.

Имеется две конструкции приемной трубы и нейтрализатора с дополнительным глушителем в сборе для выполнения норм токсичности Евро-2 и Евро-3.

Приемная труба под нормы Евро-2 имеет встроенный управляющий датчик 5 концентрации кислорода и соединяется с фланцем нейтрализатора с помощью подвижного шарнира. Между фланцами помещено металлографитовое уплотнительное кольцо 7 со сферической поверхностью.

Приемная труба под нормы Евро-3 в своей конструкции имеет управляющий датчик 5 концентрации кислорода и компенсатор колебаний, возникающих при работе двигателя и во время движения автомобиля, и соединяется с фланцем нейтрализатора с помощью трех болтов с гайками. Между фланцами приемной трубы и нейтрализатора установлена прокладка 18. В трубе за нейтрализатором установлен диагностический датчик 19 концентрации кислорода.

Приемная труба 15 крепится гайками на шпильки выпускного коллектора, между ними устанавливается уплотнительная прокладка 3. Под гайки крепления к коллектору ставятся стопорные пластины 1. Второй конец приемной трубы при помощи хомута 14 крепится к кронштейну 6, установленному на крышке коробки передач.

Нейтрализатор 13 и дополнительный глушитель 12 составляют неразборный узел, который крепится к основному глушителю хомутом, и подвешиваются совместно с основным глушителем 11 к полу кузова с помощью двух подушек 10. Глушители вместе с трубами образуют неразборные узлы и при ремонте заменяются новыми.

Полезный совет:
Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.

Предупреждение:
Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигателя она нагревается до высокой температуры. Выхлопные газы ядовиты, и отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!
